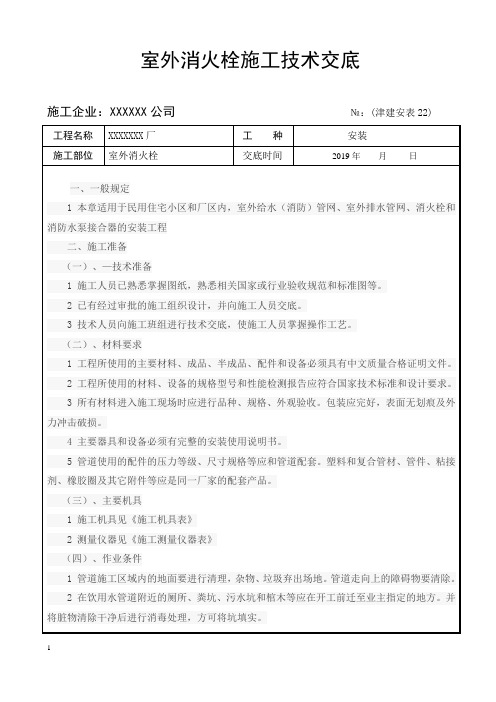

室外消火栓施工技术交底施工企业：XXXXXX公司№：(津建安表22)3 在施工前应摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。
（五）施工组织及人员准备1 施工前应建立健全的质量管理体系和工程质量检测制度。
2 施工组织应设立技术组、质安组、管道班、电气焊班、开挖班、砌筑班、抹灰班、测量班等3 施工人员数量根据工程规模和工程量的大小确定，一般应配备的人员有：给排水专业技术人员，测量工、管道工、电焊工、气焊工、起重工、油漆工、泥瓦工、普工。
三、给水管道安装（一）材料质量要求1 主材的技术标准2 材料的验收1）给水铸铁管及管件的规格品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
承插口的内外径及管件应造型规矩，尺寸合格，并有出厂合格证。
2）阀门、法兰及其它设备应具有质量合格证，且无裂纹、开关灵活严密、铸造规矩，手轮良好。
3）电焊条、型钢、园钢、螺栓、螺母等应具有质量合格证。
4) 管卡、油、麻、垫、生胶带等应仔细验收合格。
1、管道安装铺设的一般规定1）管道不得铺设在冻土上。
2）管道应由下游向上游依次安装，承插口连接管道的承口朝向水流方向，插口顺水流方向安装。
3）管道穿越公路等有荷载应设套管，在套管内不得有接口，套管宜比管道外径大两号。
4）管道安装和铺设工程中断时，应用木塞或其它盖堵将管口封闭，防止杂物进入。
5）给水管道上所采用的阀门、管件等其压力等级不应低于管道设计工作压力，且满足管道的水压试验压力要求。
6）在管道施工前，要掌握管线沿途的地下其它管线的布置情况。
与相邻管线管线之间的水平净距不宜小于施工及维护要求的开槽宽度及设置阀门井等附属构筑物要求的宽度，饮用水管道不得敷设在排水管道和污水管道下面。
2、管道敷设前的准备工作1）管道铺设应在沟底标高和管道基础检查合格后进行，在铺设管道前要对管材、管件、橡胶圈、阀门、等作一次外观检查，发现有问题的不得使用。
消防水泵接合器及消火栓安装施工技术交底1. 引言消防水泵接合器及消火栓是消防系统中重要的组成部分，其安装施工技术直接关系到消防系统的正常运行。
本文档旨在对消防水泵接合器及消火栓的安装施工技术进行详细交底，确保施工人员能够正确安装和调试消防水泵接合器及消火栓，保证消防系统的可靠性和稳定性。
2. 消防水泵接合器安装施工技术交底2.1 准备工作在进行消防水泵接合器的安装施工前，需要做好以下准备工作：•检查并核对消防水泵接合器的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。
2.2 安装过程在进行消防水泵接合器的安装施工时，需要按照以下步骤进行：1.将消防水泵接合器放置在预先布置好的位置上，并进行固定。
应注意接合器的进出水口应与管道对接口对正，并进行密封处理，防止漏水。
2.进行连接管道的安装。
根据设计要求，选用合适的管道材料进行连接，并进行严密的密封处理。
安装过程中，要保证管道的水平与垂直度符合要求，并且连接处没有松动或裂缝。
3.安装进出口阀门。
根据设计要求，安装好进出口阀门，并进行调试，确保其开启和关闭的正常操作。
4.安装压力表和流量计等附属设备。
根据设计要求，安装并连接好压力表和流量计，确保其可靠性和准确性。
5.进行系统压力测试。
在安装完成后，进行系统压力测试，确保系统的运行正常且无漏水现象。
2.3 安装验收完成消防水泵接合器的安装后，进行安装验收工作。
验收时，应按照设计规范和相关要求进行检查，包括但不限于以下内容：•检查消防水泵接合器、管道和附属设备的安装是否符合设计要求；•检查系统运行是否正常，压力是否稳定，流量是否准确；•检查系统存在的问题并及时修复。
3. 消火栓安装施工技术交底3.1 准备工作在进行消火栓的安装施工前，需要做好以下准备工作：•检查并核对消火栓的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。
消防水泵接合器及室外消火检安装施工技术规范9.3.1 施工准备1 技术准备(1) 所有安装项目的设计图纸已具备，并且已经过图纸会审和设计交底。
(2) 施工方案已编制。
(3) 施工技术人员向班组做了图纸和施工技术交底。
2 材料准备(1) 室外消火栓、消火栓底座（带弯头）、平焊法兰、消防水泵接合器、法兰接管、法兰弯管（带底座）、止回阀、安全阀、闸阀、放水阀等。
(2) 焊接钢管、无缝钢管、精制三角带帽螺栓、石棉橡胶板、压制弯头。
(3) 铅油、清油、机油、石棉线、油麻、普通硅酸盐水泥42.5级、电焊条、乙炔、氧气、黑玛钢丝堵。
3 主要机具(1) 电焊机、卷扬机、载重汽车、人字桅杆、倒链、滑轮。
(2) 管钳子、活扳手、钢锯、手锤、凿子、套丝板、管压力及案子、钢丝绳、钢丝夹。
4 作业条件(1) 对设计图纸已进行交底，熟悉和掌握了设计要求。
(2) 各类设备及材料均已进场，并有产品质量合格证。
(3) 支撑消火栓、闸门、水泵接合器的混凝土或砖墩已砌筑完，并达到强度。
9.3.2 材料质量控制1 材料质量控制应符合本技术标准第3.2节“材料设备管理”。
2 室外消火栓、水泵接合器种类、规格应符合设计要求，并有有效的证明文件。
9.3.3 施工工艺9.3.3.1 工艺流程检查消栓和水泵接合器→砌筑支墩→安装消火栓和水表→处理管道穿过井壁间隙→系统水压试验9.3.3.2 施工要点1 室外消火栓安装(1) 严格检查消火栓的各处开关是否灵活、严密、吻合，所配带的附属设备配件是否齐全。
(2) 地下式消火栓的顶部出水口与消防井盖底面的距离不得大于400mm，井内应有足够的操作空间，并设爬梯。
(3) 室外地下消火栓应砌筑消火栓井，室外地上消火栓应砌筑消火栓闸门井。
在高级和一般路面上，井盖上表面同路面相平，允许偏差±5mm；无正规路时，井盖高出室外设计标高50mm，并应在井口周围以0.02的坡度向外做护坡。
(4) 室外地下消火栓与主管连接的三通或弯头下部带座和无座的，均应先稳固在混凝土支墩上，管下皮距井底不应小于0.2m，消火栓顶部距井盖底面，不应大于0.4m，如果超过0.4m应增加短管，见图9.3.3.2。
1 材料要求：1.1 消火栓系统管材采用内外热镀锌钢管，管材及阀门工作压力为1.0MPa,管径小于或等于DN100采用丝接，大于DN100者采用法兰连接,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象.管道系统内的以压力为1.4Mpa进行水压试验，在试验压力下稳压1h，压力下降不应大于0.05Mpa，同时检查各连接处不得渗漏。
1.2 消防喷洒系统的作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。
2 施工准备：2.2.1 机械：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵2.2.2 工具：套丝板，管钳、台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链、电气焊2.3 作业条件：2.3.1 主体结构已验收，现场已清理干净。
管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。
设备基础经检验符合设计要求，达到安装条件。
2.3.2 安装管道所需要的操作架应由专业人员搭设完毕。
检查管道支架、预留孔洞的位置、尺寸是否正确。
3 操作工艺3.1 工艺流程：安装准备→干管安装→立管安装→喷洒分层干支管、消火栓及支管安装→消防水泵、高位水箱、水泵结合器安装→管道试压→管道冲洗→消火栓配件→系统通水试调3.2 安装准备：3.2.1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。
检查预埋件和预留洞是否准确。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。

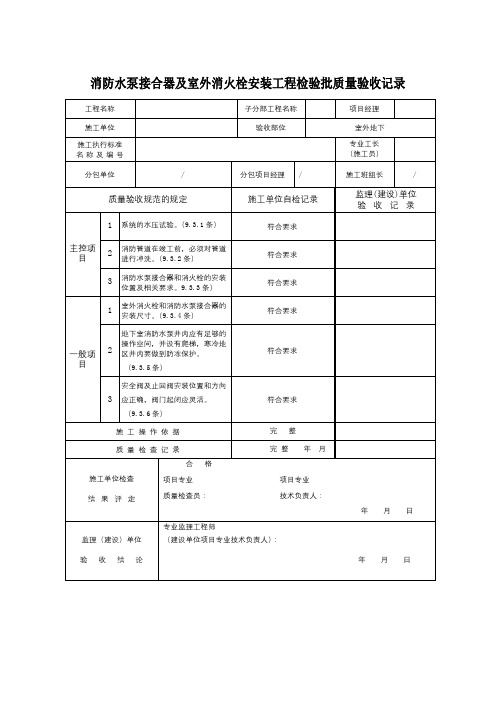

消防水泵接合器及室外消火栓安装工程检验批质量验收记录
（GB50242－200２）表9.3 编号：
工程名称子分部工程名称项目经理施工单位验收部位
施工执行标准名称及编号
专业工长（施工员）
分包单位分包项目经理施工班组长
质量验收规范的规定施工单位自检记录监理（建设)单位
验 收记录
１系统的水压试验。
(9.3.1条）
2消防管道在竣工前,必须对管道
进行冲洗。
(９．3.2条)
3消防水泵接合器和消火栓的安装位置及相关要求。
（9.３.3条）
主控项目
1室外消火栓和消防水泵接合器的安装尺寸。
（9.3．4条)
2地下室消防水泵井内应有足够的操作空间,并设有爬梯,寒冷地区井内要做到防冻保护。
(9.3.5条)
3安全阀及止回阀安装位置和方向应正确，阀门起闭应灵活。
(9.３.6条)
一
般
项
目
施工操作依据
质 量 检查 记 录
施工单位检查结果评定项目专业 项目专业
质量检查员： 技术负责人：
年 月日
监理(建设)单位验收结论
专业监理工程师
(建设单位项目专业技术负责人)：
年 月 日。
消防水泵接合器及室外消火栓安装1 适用范围本章适用于工作压力不大于1.0Mpa的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。
2 编制依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）3 施工准备3.1材料准备3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合，消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。
3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。
3.1.3所有管材和管件均应有出厂合格证。
3.2机具准备机械：套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。
工具：钢锯弓、活动扳手、管钳等。
（2）安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
（3）消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.0MPa的采用承插连接。
（4）消火栓设有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消水栓冻裂。
（5）消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
（6）地上式消火栓的放水嘴以下土层，应铺设一层卵石渗水层。
（7）埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆两道，并用沥青麻布或0.2mm厚底塑料薄膜包严。
4.2.2消防水泵接合器安装。
（1）消防水泵接合器的安装，应与地面垂直，无明显倾斜。
（2）地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。
（3）地下式水泵接合器的接口顶部距井盖底面250～400mm。
（4）水泵接合器本体与带座弯管之间，应连接一根长度合适的双法兰短管，该短管用钢管制作，内壁应涂防锈漆，外壁应泖沥青防腐。
（5）水泵接合器的带座进水侧，安装控制阀、止回阀、安全阀等组合件，如采用三合一水泵接合器，不需要安装组合件。
4.3水压试验和清洗消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。
室外消防水泵接合器及室外消火栓装置施工计划（一）资料质量请求1）室外消火栓、消防接合器、阀门等产品型号的选用应恪守设计请求。
2）严厉检查消火栓、接合器等各处开关能否灵敏、紧密、吻合, 所配带的隶属设备配件能否齐全。
产品要具有消费合格证和消防主管部门的认可证书（二）工艺流程（三）操作工艺1、消火栓和消防水泵接合器的阀门装置见规范阀门装置工艺。
2、消火栓管道的装置分支管装置和干管装置两种方式，要依据现场的实践天文状况选用。
3、装置方式为“浅装”的消火栓，从干管接出的支管应尽量短。
4、消火栓短管与给水管道的衔接可采用法兰、承插接口方式，普通状况下压力为1.6Mpa的采用法兰衔接，压力为LOMpa的采用承插衔接，订货时要注明衔接型式。
（衔接工艺见管道装置规范）5、消火栓设有自动放水安装，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消火栓冻裂。
6、消火栓弯管底座或消火栓三通下设支墩，支墩必需托紧弯管或三通底部。
7、当泄水口位于井室之外时，应在泄水口处做卵石渗水层，卵石粒径为20〜30nm1,铺设半径不小于500nlm,铺设深度自泄水口以上200m至槽底。
铺设卵石时应留意维护泄水安装。
8、埋入土中的管道防腐按图纸设计请求，法兰接口涂沥青冷底子油及沥青漆各两道，并用沥青麻布或0. 2mm厚底塑料薄膜包严。
9、消防水泵接合器的阀组装置10、如采暖室外计算温度低于零下15℃的地域，应做保温井口或采取其它保温措施。
11、消火栓和水泵消防接合器的水压实验和冲洗参照与管网水压实验和冲洗。
（四）质量规范1、普通规那么1）消防水泵接合器及室外消火栓的装置位置、方式必需契合设计要求。
2、主控工程1）系统必需停止水压实验，实验压力为工作压力的1. 5倍，但不得小于0. 6Mpa。
检验方法：在实验压力下，lOmin内压力降不大于0. 05Mpa, 然后降至工作压力停止检查，压力坚持不变，不渗不漏。
2）消防管道在完工前，必需对管道停止冲洗。
