隧道围岩分级及其应用与围岩压力隧道工程所赋存的地质环境的内涵很广,包括地层特征、地下水状况、开挖隧道前就存在于地层中的原始地应力状态、地温梯度等。
因此,隧道围岩的稳定性是反映地质环境的综合指标。
也是我们修建隧道工程对围岩特征研究的重要内容之一。
隧道围岩压力是指隧道开挖后,围岩作用在隧道支护上的压力,是隧道支撑或衬砌结构的主要荷载之一。
其性质、大小、方向以及发生和发展的规律,对正确地进行隧道设计与施工有很重要的影响。
5.1 隧道围岩分级及其应用隧道围岩分级是正确地进行隧道设计与施工的基础。
一个较好的、符合地下工程实际情况的围岩分级,多改善地下结构设计,发展新的隧道施工工艺,降低工程蛰价,多XX省地修建隧道,有着十分重要的意义。
借用苏联的岩石坚固系数进行分类,即通常所谓的普氏系数(f值)。
在长期大量的地下工程实践中发现:这种单纯以岩石坚固性(主要是强度)指标为基础的分类方法,不能全面反映隧道围岩的实际状态。
逐渐认识到:隧道的破坏,主要取决于围岩的稳定性,而影响围岩稳定性的因素是多方面的,其中隧道围岩结构特征和完整状态,是影响围岩稳定性的主要因素。
隧道围岩体的强度,对隧道的稳定性有着重要的影响,地下水、风化程度也是隧道围岩丧失稳定性的重要原因。
从围岩的稳定性出发,1975年编制了我国“铁路隧道围岩分类”,这个分类由稳定到不稳定共分六类,代替了多年沿用的从岩石坚固性系数来分级的方法。
我国公路隧道围岩分级起步较晚,随着我国经济的发展,公路交通得到较大的发展,大量的公路隧道修建,需要有一个适合我国工期的公路隧道围岩分级,于1990年,根据我国铁路隧道的围岩分级为基础,编制了我国“公路隧道围岩分级”。
从国内外的发展中可以看出,以隧道围岩的稳定性为基础进行分级是总的趋势。
但分级指标方面,大多数正在从定性描述、经验判断向定量描述发展。
5.1.1隧道围岩分级的因素指标及其选择围岩分级的指标,主要考虑影响围岩稳定性的因素或其组合的因素,大体有以下几种:1.单一的岩性指标一般有岩石的抗压和抗拉强度、弹性模量等物理力学参数;岩石的抗钻性、抗爆性等工程指标。
第四章围岩分类及围岩压力第一节隧道围岩的概念与工程性质一、隧道围岩的概念围岩是指隧道开挖后其周围产生应力重分布范围内的岩体,或指隧道开挖后对其稳定性产生影响的那部分岩体(这里所指的岩体是土体与岩体的总称)。
应该指出,这里所定义的围岩并不具有尺寸大小的限制。
它所包括的范围是相对的,视研究对象而定,从力学分析的角度来看,围岩的边界应划在因开挖隧道而引起的应力变化可以忽略不计的地方,或者说在围岩的边界上因开挖隧道而产生的位移应该为零,这个范围在横断面上约为6~10倍的洞径。
当然,若从区域地质构造的观点来研究围岩,其范围要比上述数字大得多。
二、围岩的工程性质围岩的工程性质,—般包括三个方面:物理性质、水理性质和力学性质。
而对围岩稳定性最有影响的则是力学性质,即围岩抵抗变形和破坏的性能。
围岩既可以是岩体、也可以是土体。
本书仅涉及岩体的力学性质,有关土体的力学性质将在《土力学》中研究。
岩体是在漫长的地质历史中,经过岩石建造、构造形变和次生蜕变而形成的地质体。
它被许许多多不同方向、不同规模的断层面、层理面、节理面和裂隙面等各种地质界面切割为大小不等,形状各异的各种块体。
工程地质学中将这些地质界面称之为结构面或不连续面,将这些块体称之为结构体,并将岩体看作是由结构面和结构体组合而成的具有结构特征的地质体。
所以,岩体的力学性质性质主要取决于岩体的结构特征、结构体岩石的特征以及结构面的特性。
环境因素尤其是地下水和地温对岩体的力学性质影响也很大。
在众多的因素中,哪个起主导作用需视具体条件而定。
在软弱围岩中,节理和裂隙比较发育,岩体被切割得很破碎,结构面对岩体的变形和破坏都不起什么作用,所以,岩体的特性与结构体岩石的特性并无本质区别。
当然,在完整而连续的岩体中也是如此。
反之,在坚硬的块状岩体中,由于受软弱结构面切割,使块体之间的联系减弱,此时,岩体的力学性质主要受结构面的性质及其在空间的位置所控制。
由此可见,岩体的力学性质必然是诸因素综合作用的结果,只不过有些岩体是岩石的力学性质起控制作用:而有些岩体则是结构面的力学性质占主导地位。

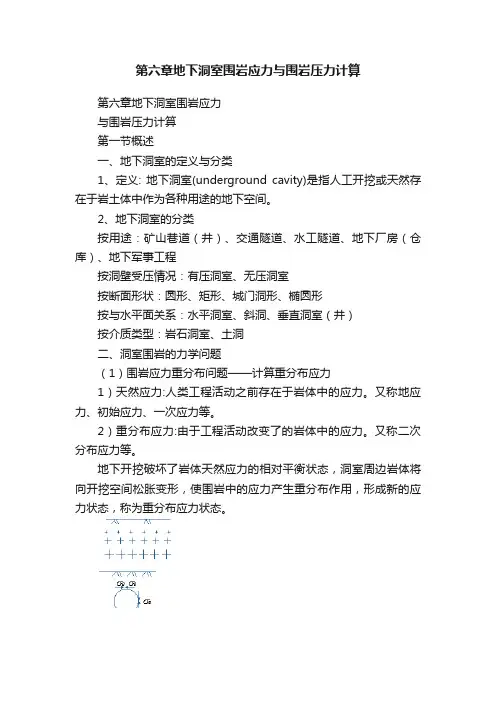

第六章地下洞室围岩应力与围岩压力计算第六章地下洞室围岩应力与围岩压力计算第一节概述一、地下洞室的定义与分类1、定义: 地下洞室(underground cavity)是指人工开挖或天然存在于岩土体中作为各种用途的地下空间。
2、地下洞室的分类按用途:矿山巷道(井)、交通隧道、水工隧道、地下厂房(仓库)、地下军事工程按洞壁受压情况:有压洞室、无压洞室按断面形状:圆形、矩形、城门洞形、椭圆形按与水平面关系:水平洞室、斜洞、垂直洞室(井)按介质类型:岩石洞室、土洞二、洞室围岩的力学问题(1)围岩应力重分布问题——计算重分布应力1)天然应力:人类工程活动之前存在于岩体中的应力。
又称地应力、初始应力、一次应力等。
2)重分布应力:由于工程活动改变了的岩体中的应力。
又称二次分布应力等。
地下开挖破坏了岩体天然应力的相对平衡状态,洞室周边岩体将向开挖空间松胀变形,使围岩中的应力产生重分布作用,形成新的应力状态,称为重分布应力状态。
(2)围岩变形与破坏问题——计算位移、确定破坏范围在重分布应力作用下,洞室围岩将向洞内变形位移。
如果围岩重分布应力超过了岩体的承受能力,围岩将产生破坏。
(3)围岩压力问题——计算围岩压力围岩变形破坏将给地下洞室的稳定性带来危害,因而,需对围岩进行支护、衬砌,变形破坏的围岩将对支衬结构施加一定的荷载,称为围岩压力(或称山岩压力、地压等)。
(4)有压洞室围岩抗力问题——计算围岩抗力在有压洞室中,作用有很高的内水压力,并通过衬砌或洞壁传递给围岩,这时围岩将产生一个反力,称为围岩抗力。
天然应力,没有工程活动开挖洞室后的应立场,为重分布应力,与天然应力有所改变在附近开挖第二个洞室,则视前一个洞室开挖后的应力场为天然应力,第二个洞室开挖后的应力场为重分布应力第二节围岩重分布应力计算一、围岩重分布应力的概念围岩:洞室开挖后,应力重分布影响范围内的岩体。
围岩(重分布)应力:应力重分布影响范围内岩体的应力。
