电梯检验工艺(直梯)

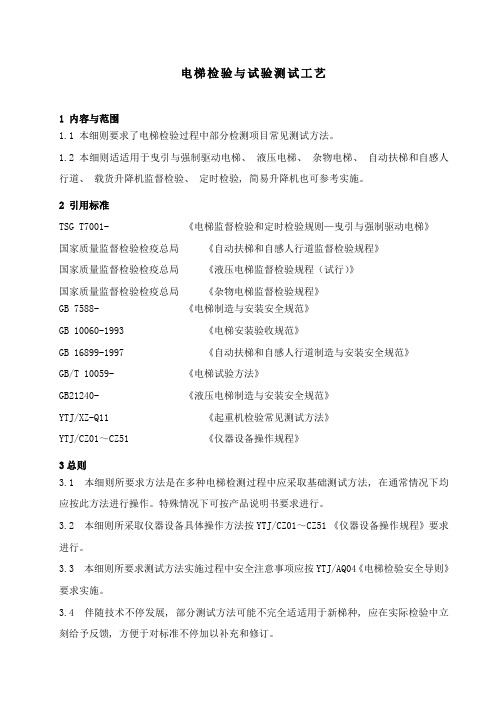

电梯检验与试验测试工艺1 内容与范围1.1 本细则要求了电梯检验过程中部分检测项目常见测试方法。

1.2 本细则适适用于曳引与强制驱动电梯、液压电梯、杂物电梯、自动扶梯和自感人行道、载货升降机监督检验、定时检验, 简易升降机也可参考实施。

2 引用标准TSG T7001- 《电梯监督检验和定时检验规则—曳引与强制驱动电梯》国家质量监督检验检疫总局《自动扶梯和自感人行道监督检验规程》国家质量监督检验检疫总局《液压电梯监督检验规程（试行）》国家质量监督检验检疫总局《杂物电梯监督检验规程》GB 7588- 《电梯制造与安装安全规范》GB 10060-1993 《电梯安装验收规范》GB 16899-1997 《自动扶梯和自感人行道制造与安装安全规范》GB/T 10059- 《电梯试验方法》GB21240- 《液压电梯制造与安装安全规范》YTJ/XZ-Q11 《起重机检验常见测试方法》YTJ/CZ01～CZ51 《仪器设备操作规程》3总则3.1 本细则所要求方法是在多种电梯检测过程中应采取基础测试方法, 在通常情况下均应按此方法进行操作。

特殊情况下可按产品说明书要求进行。

3.2 本细则所采取仪器设备具体操作方法按YTJ/CZ01～CZ51 《仪器设备操作规程》要求进行。

3.3 本细则所要求测试方法实施过程中安全注意事项应按YTJ/AQ04 《电梯检验安全导则》要求实施。

3.4 伴随技术不停发展, 部分测试方法可能不完全适适用于新梯种, 应在实际检验中立刻给予反馈, 方便于对标准不停加以补充和修订。

4测试条件4.1 测试时电网输入电压应正常, 电压波动范围应在额定电压值±7％范围内。

4.2 测试时机房空气温度应保持在5－40℃之间。

4.3液压电梯每小时开启运行次数不应大于60次; 液压系统油箱油温应控制在5～70℃之间。

5 常见检测方法表1 常见检验方法。

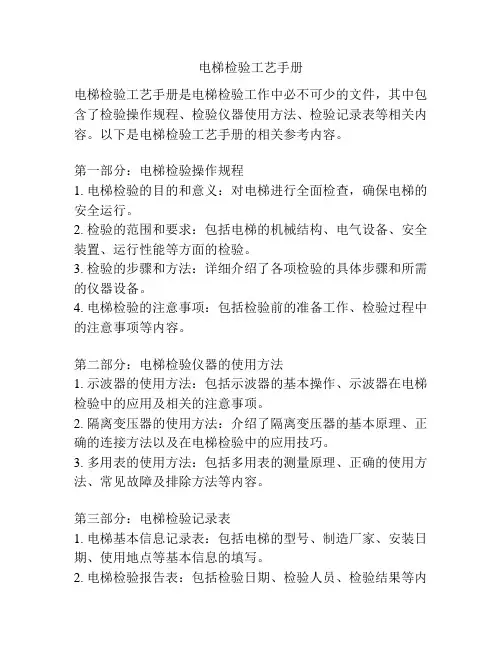

电梯检验工艺手册电梯检验工艺手册是电梯检验工作中必不可少的文件，其中包含了检验操作规程、检验仪器使用方法、检验记录表等相关内容。

以下是电梯检验工艺手册的相关参考内容。

第一部分：电梯检验操作规程1. 电梯检验的目的和意义：对电梯进行全面检查，确保电梯的安全运行。

2. 检验的范围和要求：包括电梯的机械结构、电气设备、安全装置、运行性能等方面的检验。

3. 检验的步骤和方法：详细介绍了各项检验的具体步骤和所需的仪器设备。

4. 电梯检验的注意事项：包括检验前的准备工作、检验过程中的注意事项等内容。

第二部分：电梯检验仪器的使用方法1. 示波器的使用方法：包括示波器的基本操作、示波器在电梯检验中的应用及相关的注意事项。

2. 隔离变压器的使用方法：介绍了隔离变压器的基本原理、正确的连接方法以及在电梯检验中的应用技巧。

3. 多用表的使用方法：包括多用表的测量原理、正确的使用方法、常见故障及排除方法等内容。

第三部分：电梯检验记录表1. 电梯基本信息记录表：包括电梯的型号、制造厂家、安装日期、使用地点等基本信息的填写。

2. 电梯检验报告表：包括检验日期、检验人员、检验结果等内容的填写。

3. 电梯故障记录表：记录电梯故障的发生时间、具体故障现象、故障原因及解决方法等内容。

4. 电梯维修保养记录表：记录电梯维修保养工作的时间、内容、人员等信息。

第四部分：电梯检验的应急处理方法1. 电梯事故的处置流程：包括事故发生后的应急处理措施、通知相关人员、协助救援等内容。

2. 电梯故障的应急处理方法：介绍了常见的电梯故障现象及应对措施。

第五部分：电梯检验工作的质量评价方法1. 电梯检验工作的评价标准：包括检验的合格标准、不合格标准及其处理措施等内容。

2. 电梯检验工作的质量评价方法：包括定期统计分析、抽查评价等方法。

以上是电梯检验工艺手册的一些相关参考内容。

电梯检验工艺手册的编写要考虑到检验操作的规程、仪器设备的使用方法、检验记录的填写等方面，以确保对电梯的全面检查和评估。

电梯安装质量验收标准西继迅达（许昌）电梯有限公司2015版验收评定标准说明1.安装单位在申请厂检之前必须先做自检，未做自检或未如实填写自检报告的，厂检员有权拒检，下次到场视为二次检验，并由安装单位承担1000元/台的二次检验费用。

2.安装单位自检合格后填写《直梯厂检申请单》并传真至各自安装分管部门。

3.本检验标准中，打★号项目为重大项，打☆号为保证项，其它为一般项目。

4.本检验标准由西继迅达（许昌）电梯有限公司提出，适用于西继电梯产品（直梯）的最终检验。

5.本检验标准是我公司内部安装队、外委安装公司、代理商安装我公司直梯的验收标准，也是厂检的验收标准。

6.本检验标准中有数据要求的填写实测数据。

7.任一重大项目不合格或除重大项以外的不合格项目超过18/11？项则判定此台电梯安装不合格。

8.复检合格的标准是：无重大项、无保证项、一般不合格项目不超过8/5？项。

9.在一次通过厂检验收判定合格的基础上，无保证项不合格、一般项目不超过8/5？项，判定为优良。

10.对于厂检验收合格判定为优良的项目，奖励安装费2000元/台。

11.厂检验收是针对整梯而言进行的检验，分为厂检、复检、二次复检3次进行，每次检验均需要厂检员开具《电梯整改通知单》。

12.厂检员到场检验完毕后应出具《电梯整改通知单》，《电梯整改通知单》上的不合格项目必须在规定的时间内（厂检报告出具后单梯5日内，多台工地为N+5天）整改完毕；如果不能在规定的时间内完成整改，须以书面形式告知西继迅达电梯有限公司；对于那些不能在规定的时间内完成整改而又不能给公司说明原因的，视为复检不合格。

13.对于涉及甲方的不合格项目与问题，安装单位以书面形式告知甲方进行整改，相关内容在西继迅达电梯有限公司安装部、维保部备案。

14.判定安装合格的电梯，其不合格项目整改完毕后，由当地维保站接收。

15.判定安装不合格的电梯，其不合格项目整改完毕后，由我公司质检员复检；从第3次派员复检开始按照1000元/台标准向安装单位收取人工费。

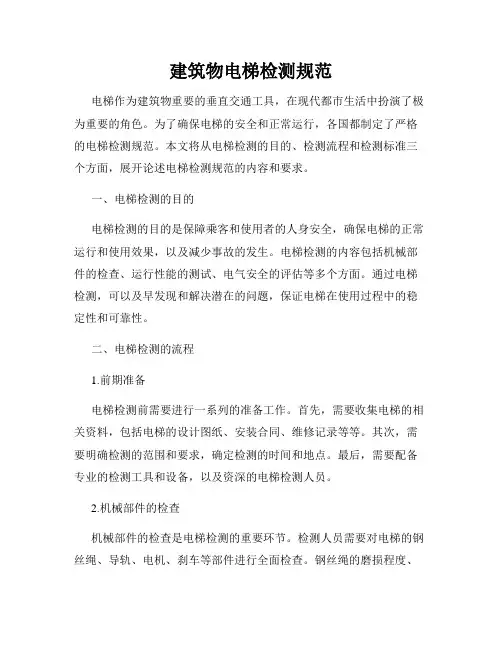

建筑物电梯检测规范电梯作为建筑物重要的垂直交通工具，在现代都市生活中扮演了极为重要的角色。

为了确保电梯的安全和正常运行，各国都制定了严格的电梯检测规范。

本文将从电梯检测的目的、检测流程和检测标准三个方面，展开论述电梯检测规范的内容和要求。

一、电梯检测的目的电梯检测的目的是保障乘客和使用者的人身安全，确保电梯的正常运行和使用效果，以及减少事故的发生。

电梯检测的内容包括机械部件的检查、运行性能的测试、电气安全的评估等多个方面。

通过电梯检测，可以及早发现和解决潜在的问题，保证电梯在使用过程中的稳定性和可靠性。

二、电梯检测的流程1.前期准备电梯检测前需要进行一系列的准备工作。

首先，需要收集电梯的相关资料，包括电梯的设计图纸、安装合同、维修记录等等。

其次，需要明确检测的范围和要求，确定检测的时间和地点。

最后，需要配备专业的检测工具和设备，以及资深的电梯检测人员。

2.机械部件的检查机械部件的检查是电梯检测的重要环节。

检测人员需要对电梯的钢丝绳、导轨、电机、刹车等部件进行全面检查。

钢丝绳的磨损程度、导轨的垂直度、电机的运行状态等等都需要仔细观察和测量。

此外，还需要对电梯的轿厢、门机等部件进行检查，确保其正常运行和使用。

3.运行性能的测试运行性能的测试是电梯检测的关键步骤之一。

在测试过程中，检测人员需要对电梯的起升速度、运行平稳度、减速制动等多个方面进行评估。

通过测量电梯的运行时间、电流和电压等参数，可以判断电梯的性能是否达到规定的标准。

此外，还需要测试电梯的紧急停车、救援系统等功能，确保在紧急情况下能够及时响应和采取相应的措施。

4.电气安全的评估电气安全的评估是电梯检测的重要内容之一。

在评估过程中，检测人员需要检查电梯的电源系统、控制系统和安全装置等方面。

通过测量电梯的电流和电压稳定度，检测人员可以判断电梯的电气安全性是否符合标准要求。

此外，还需要检查电梯的保护装置和安全按钮等设备是否正常工作，确保在紧急情况下能够及时切断电源和采取安全措施。

电梯检验工艺手册第一章：概述1.1 目的本电梯检验工艺手册的目的是为了确保电梯设备在安全、可靠的状态下运行，并符合相关法规和标准的要求。

1.2 适用范围本工艺手册适用于所有类型的电梯设备，包括乘客电梯、货梯、自动扶梯等。

1.3 缩略语和术语为方便理解，以下是本手册中常用的缩略语和术语的定义：- 检验机构：指负责进行电梯检验的专业机构。

- 电梯检验员：指获得资质的专业人员，负责进行电梯检验。

- 运行检查：指对电梯的运行状况进行检查，包括电梯的起停、行程、载重等方面。

- 安全装置检查：指对电梯的安全装置进行检查，包括紧急制动、过载保护等方面。

- 电气系统检查：指对电梯的电气系统进行检查，包括控制器、电动机等方面。

第二章：电梯设备检验流程2.1 通知检验机构收到电梯业主的检验申请后，应尽快与业主取得联系，并确定检验时间和地点。

2.2 进场检查2.2.1 检验机构在检验前会对电梯设备的基本信息进行核实，包括制造商、型号、安装日期等。

还会对电梯设备的外观进行检查，确认是否存在明显的损坏和磨损。

2.2.2 检验机构还会检查电梯机房和井道的环境是否良好，是否存在明显的安全隐患。

2.3 检验准备2.3.1 检验机构会要求电梯业主提供电梯设备的相关文件和资料，包括安装合同、维保合同、维保记录等。

2.3.2 检验机构还会要求电梯业主提供电梯设备的电气接线图和电气原理图。

2.4 检验执行2.4.1 检验机构会按照国家标准和相关法规的要求，对电梯设备进行全面检验。

2.4.2 检验范围包括运行检查、安全装置检查和电气系统检查等方面。

2.5 检验报告2.5.1 检验机构在检验完成后，会编制检验报告，并将其提交给电梯业主。

2.5.2 检验报告中应包括电梯设备的检验结果、存在的问题及建议的解决措施等。

第三章：检验标准和要求3.1 国家标准电梯设备的检验应按照国家标准进行，包括《电梯检验规范》等。

3.2 相关法规和标准除了国家标准外，电梯设备的检验还应符合相关的法规和标准要求，包括《特种设备安全法》等。

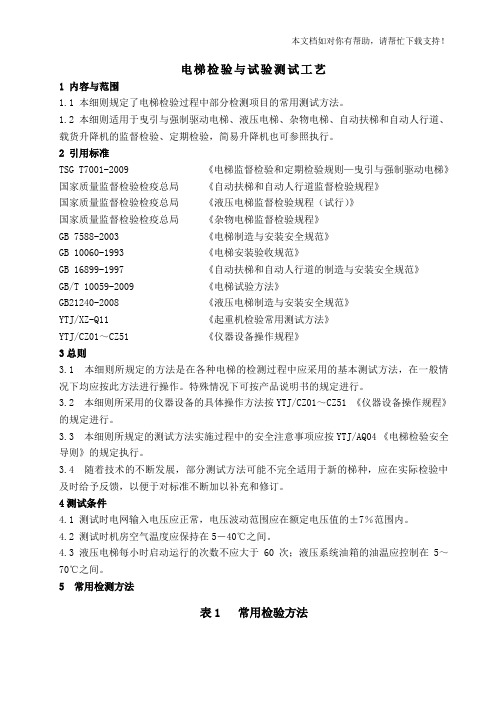

电梯检验与试验测试工艺1 内容与范围1.1 本细则规定了电梯检验过程中部分检测项目的常用测试方法。

1.2 本细则适用于曳引与强制驱动电梯、液压电梯、杂物电梯、自动扶梯和自动人行道、载货升降机的监督检验、定期检验，简易升降机也可参照执行。

2 引用标准TSG T7001-2009 《电梯监督检验和定期检验规则—曳引与强制驱动电梯》国家质量监督检验检疫总局《自动扶梯和自动人行道监督检验规程》国家质量监督检验检疫总局《液压电梯监督检验规程（试行）》国家质量监督检验检疫总局《杂物电梯监督检验规程》GB 7588-2003 《电梯制造与安装安全规范》GB 10060-1993 《电梯安装验收规范》GB 16899-1997 《自动扶梯和自动人行道的制造与安装安全规范》GB/T 10059-2009 《电梯试验方法》GB21240-2008 《液压电梯制造与安装安全规范》YTJ/XZ-Q11 《起重机检验常用测试方法》YTJ/CZ01～CZ51 《仪器设备操作规程》3总则3.1 本细则所规定的方法是在各种电梯的检测过程中应采用的基本测试方法，在一般情况下均应按此方法进行操作。

特殊情况下可按产品说明书的规定进行。

3.2 本细则所采用的仪器设备的具体操作方法按YTJ/CZ01～CZ51 《仪器设备操作规程》的规定进行。

3.3 本细则所规定的测试方法实施过程中的安全注意事项应按YTJ/AQ04 《电梯检验安全导则》的规定执行。

3.4 随着技术的不断发展，部分测试方法可能不完全适用于新的梯种，应在实际检验中及时给予反馈，以便于对标准不断加以补充和修订。

4测试条件4.1 测试时电网输入电压应正常，电压波动范围应在额定电压值的±7％范围内。

4.2 测试时机房空气温度应保持在5－40℃之间。

4.3液压电梯每小时启动运行的次数不应大于60次；液压系统油箱的油温应控制在5～70℃之间。

5 常用检测方法表1 常用检验方法。

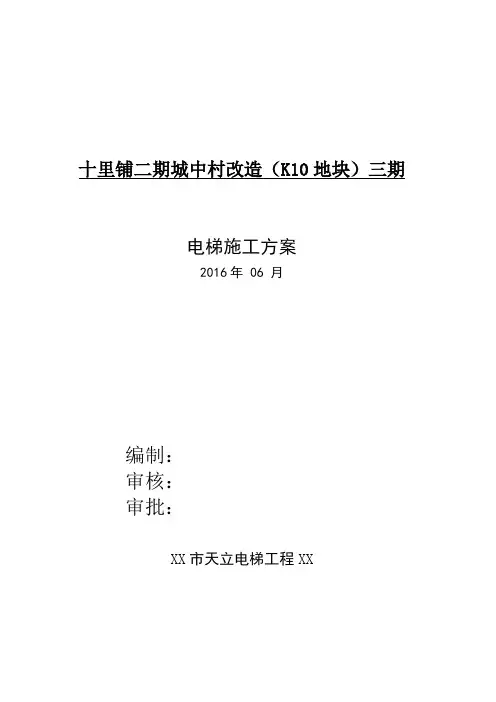

十里铺二期城中村改造（K10地块）三期电梯施工方案2016年 06 月编制：审核：审批：XX市天立电梯工程XX目录一、组织架构图---------------------------------------2二、工程概况-----------------------------------------3三、施工组织结构和管理规定---------------------------4四、施工方案、计划和流程-----------------------------6五、施工安全的保证措施-------------------------------8六、工程技术及质量的保证措施-------------------------9七、对工期的保证措施---------------------------------10八、文明施工措施-------------------------------------11九、关于产品保护措施---------------------------------12十、施工阶段有关配合其它施工队的保证措施-------------13 十一、施工场地及施工用电要求---------------------------14 十二、需方配合电梯安装的事项和要求---------------------15 十三、运输吊装计划------------------——---------------16 十四、电梯安装工艺-------------------------------------21 十五、电梯的调试、验收---------------------------------51 十六、供、需双方约定事项备忘录-------------------------52 十七、安装小组个人工具表------------------------------- 53一、组织架构图XX 市天立电梯工程XX电梯安装现场组织机构和人员联络 （纽宾凯国际社区K10一期现场）注：安装队负责人及施工人员待定。

电梯检验员直梯实际操作一、地坑部分（一）关于极限开关1.现场指出极限开关位置、判断外观是否完好？上下极限开关应设置在尽可能接近端站起作用，而无误动作危险位置上。

轿厢上行一次碰撞强迫换速开关、限位开关、极限开关。

2.现场描述极限开关检验要求？答：（1）极限开关在轿厢或者对重接触缓冲器前起作用（2）并且在缓冲器被压缩期间保持其动作状态3.现场描述极限开关检验方法并结合实物作出解释（如何短接、如何判断完全压在缓冲器上）？答：（1）将上行（下行）限位开关短接以检修速度使位于顶层（底层）端站的轿厢向上（向下）运行，检查井道上端（下端）极限开关动作情况（2）短接上下两端极限开关和极限开关以检修速度提升（下降）轿厢使对重（轿厢）完全压在缓冲器上检查极限开关动作状态.4.进入底坑并描述进入时的安全注意事项？答：进入底坑之前确认：（1）轿顶停止开关、底坑通道门附近停止开关的有效性（2）门安全回路的有效性（3）电梯不会响应任何外召唤从层门进入底坑时：（1）打开井道照明（2）轿厢置于底层端站的上一层平层位置，层门和轿门保持开启，由轿顶人员将检修开关置于“检修”位置，轿顶停止开关处于“停止位置”。

（3）打开底层端站层门并用机械方式挡住，打开底坑照明，将底坑通道门附近的停止开关处于“停止”位置（4）确认底坑爬梯是否牢靠，观察底坑区域的障碍物后进入底坑（5）确认安全藏身区，关闭底层端站出门.（二）关于随行电缆1.现场指出随行电缆、说出其运行方式？答：正确指出随行电缆实物，说出随行电缆仅随轿厢运动。

2.现场说出随行电缆的常见外形判断外观是否完好？答：有圆形和链条形；外观完好无破损。

3.现场描述随行电缆检验要求？答：电缆是否出现裸露，电缆是否出现打结，弯曲，以及和其他部件有摩擦；随行电缆应当避免与限速器绳、选层器钢带、限位与极限开关等装置干涉，当轿厢压实在缓冲器上时，电缆不得与地面和轿厢底边框接触。

4.结合实物说明检验方法及常见问题？答：干涉、破损、老化。

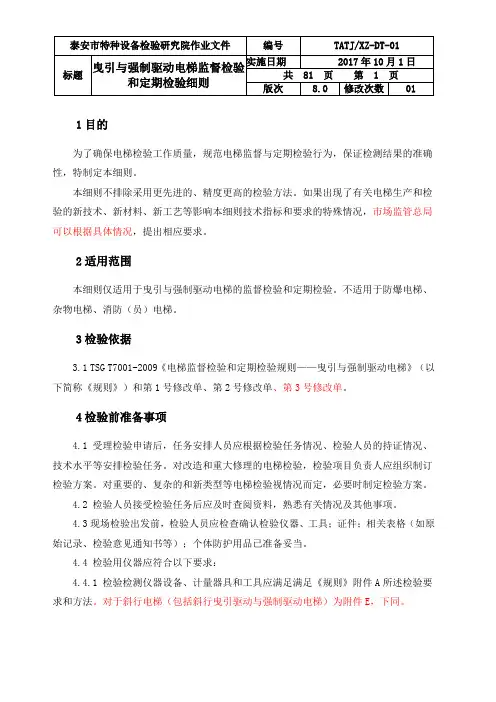

1目的为了确保电梯检验工作质量，规范电梯监督与定期检验行为，保证检测结果的准确性，特制定本细则。

本细则不排除采用更先进的、精度更高的检验方法。

如果出现了有关电梯生产和检验的新技术、新材料、新工艺等影响本细则技术指标和要求的特殊情况，市场监管总局可以根据具体情况，提出相应要求。

2适用范围本细则仅适用于曳引与强制驱动电梯的监督检验和定期检验。

不适用于防爆电梯、杂物电梯、消防（员）电梯。

3检验依据3.1 TSG T7001-2009《电梯监督检验和定期检验规则——曳引与强制驱动电梯》（以下简称《规则》）和第1号修改单、第2号修改单、第3号修改单。

4检验前准备事项4.1 受理检验申请后，任务安排人员应根据检验任务情况、检验人员的持证情况、技术水平等安排检验任务。

对改造和重大修理的电梯检验，检验项目负责人应组织制订检验方案。

对重要的、复杂的和新类型等电梯检验视情况而定，必要时制定检验方案。

4.2 检验人员接受检验任务后应及时查阅资料，熟悉有关情况及其他事项。

4.3现场检验出发前，检验人员应检查确认检验仪器、工具；证件；相关表格（如原始记录、检验意见通知书等）；个体防护用品已准备妥当。

4.4 检验用仪器应符合以下要求：4.4.1 检验检测仪器设备、计量器具和工具应满足满足《规则》附件A所述检验要求和方法。

对于斜行电梯（包括斜行曳引驱动与强制驱动电梯）为附件E，下同。

表1主要检验仪器设备及精度要求4.4.2 主要检验仪器操作规程见各自操作规程。

5检验工序及流程图、检验内容、检验要求、检验方法5.1 检验工序5.1.1检验员到达受检单位后，应审查受检设备的技术资料及准备相关事项之后才实施现场检验。

5.1.2监督检验现场至少由2名持电梯检验师资格证书的人员进行，定期检验现场至少由2名持电梯检验员以上资格证书的人员进行。

5.1.3应当在施工单位自检合格的基础上实施监督检验，施工单位保持电梯检验现场清洁，保证受检电梯状态完好；在维护保养单位自检合格的基础上实施定期检验。

文件编号：XJGY070-2008自动扶梯和自动人行道验收检验和定期检验工艺编制/修订：审核：批准：批准日期： 2010年3月1日实施日期： 2010年3月1日自动扶梯和自动人行道验收检验和定期检验工艺一目的为贯彻执行国家质检总局<2003年>《自动扶梯和自动人行道监督检验规程》，确保电梯的检验工作质量，特制定本细则。

二适用范围本工艺适用于自动扶梯和自动人行道安装、改造、大修验收检验(含移装)和定期检验的内容、要求、方法和程序。

三编制依据国家质量监督检验检疫总局《自动扶梯和自动人行道监督检验规程》2003年GB16899－1997《自动扶梯和自动人行道的制造与安装安全规范》JB／T8545－1997《自动扶梯梯级链、附件和链轮》四检验人员与检验仪器设备4.1 检验人员从事本细则所述自动扶梯和自动人行道安装、改造、大修验收检验(含移装)和定期检验的人员，应当持有有效的电梯检验资格证书，现场检验至少有2名检验人员进行。

4.2 检验仪器设备和防护用品4.2.1电梯检验用仪器设备及计量器具，其量程与精度应满足对检验检测结果能正确判定的要求，同时，其精度不低于自动扶梯和自动人行道监督检验必备检测检验仪器设备表的要求。

在特殊环境场所进行检验时，所用的仪器设备及计量器具应当符合电梯设计文件规定的要求。

自动扶梯和自动人行道监督检验必备检测检验仪器设备表(★为本工艺主要使用仪器设备)4.2.2 防护用品、工作服、安全帽、绝缘鞋等。

五检验分类1 验收检验：特殊检验按照全部项目进行检验，下列情况应进行验收检验。

A 新安装及大修后的自动扶梯和自动人行道B 移地重新安装、重大事故后修复的自动扶梯和自动人行道2 定期检验：验收检验后每一个周期的检验。

定期检验按检规中定期检验的内容进行。

如发现其情况异常及重大缺陷，可根据需要增加检验项目和加做必要的试验。

3 改造检验电梯改造、重大维修类别划分电梯改造、重大维修类别划分表六检验和试验条件1 检验时环境温度应为5℃～40℃之间；2 电网输入电压应正常，电压波动应在额定电压值±7%的范围内；3 受检单位应提供与受检自动扶梯或自人行道相关的电气控制线路图，有被检单位的维修人员及其他有关人员配合；4 检验现场应整洁，不应有与自动扶梯和自动人行道工作无关的物品和设施，相关现场应放置表明正在进行检验的警示牌。
