视频会议基础_接口篇.

  • 格式：ppt
  • 大小：4.63 MB
  • 文档页数：38

下载文档原格式

  / 38

合集下载

(完整版)华为视频会议基本知识

(完整版)华为视频会议基本知识

华为视频会议基本知识1.、什么是视频会议系统？视频会议是利用现有通信网（包括各种传输网络）和数字信号压缩处理技术，将音视频和数据信号处理后传到远端，实现面对面的交流。

其交流形式为点到点，点对多点。

主要设备包括MCU（多点控制单元）、视频会议终端、网关、网守和相关的配套外围设备。

如显示设备，音响系统等。

2.、视频会议系统的作用是什么？视频会议可以实现数据、视频、语音应用的有机融合与网络资源的高效利用，与远在千里之外的人进行面对面交谈，做到远在天边，近在咫尺，并能够随时自主地组织和召开会议，进行业务调度、远程管理、信息交流、技术培训等等，节约时间和差旅经费，大大提高工作效率。

3.、视频会议的发展趋势？视频会议的发展经历了四代：第一代是70年代。

采用模拟传输，占用带宽大（960个话路），因此用户极少。

第二代是80年代。

其传输由模拟转为数字传输，由最初的数字静态传输到动态图像传输，占用带宽8—34Mbps。

第三代为90年代。

视频会议采用了国际电联（ITU）标准H.320。

正是进入商用领域。

传输带宽为64Kbps-2Mbps。

第四代为21世纪。

视频会议进入多媒体通信。

基于国际标准H.323和SIP，将音频、视频和数据融合与一体。

适用于不同的用户，不同需求的融合通信。

4.、视频会议系统对网络的需求是什么？视频会议系统可以广泛运行于IP、ISDN、FR、DDN、卫星网络等各种网络环境中。

华为终端提供E1、IP、ISDN等多种线路接口。

5. 建立视频会议系统的成本包括那些？视频会议系统的建设成本分为建设费和使用费。

建设费是一次性投资，包括视频会议设备的购买费用，基础网络的建设费用和会议室的装修费用。

使用费主要包括网络的使用费用，如电信线路的租费等。

6、视频会议有哪些国际标准？视频会议行业的国际标准是由ITU（国际电信联合会）和IETF（国际工程师组织）制定的。

主要以字母H开头。

视频会议行业的国际标准有H.320、H.323和SIP（H.324）三个主要的标准集。

视频会议终端接口及线缆

视频会议终端接口及线缆
4、SONY一体化摄像机视频控制电缆
PCS-1P PCS-XG80 视频专用电缆 PCS-C1P
PCS-CXG80
- 传输介质：15根带屏蔽的同轴电缆 - 传输阻抗：75Ω - 常用接头：15针HD型接头 - 接线标准：右图所示 普通线只能做到15米，用好的线可以做 到25米，例如CTI AWM20276 E81280-0 ChingTai！！！
EVI D70
- 传输介质：单根带屏蔽的同轴电缆 - 传输阻抗：75Ω - 常用接头：BNC接头 - 接线标准：插针=同轴信号线，外壳公共地＝屏蔽网
适用SONY 摄像机型号：EVI-HD1 ,BRC H700、Z70；理论传输长度：100米
三、SONY视频终端使用的专用电缆
2、SONY一体化摄像机控制电缆
注：支持最大长度50米
注：VGA电缆属于通用电缆，从电子市场到超市都可以买到，一般 电子市场可订购定长的VGA电缆。
二、视频终端使用的通用电缆
4、复合视频BNC头电缆
注：E1电缆通常现场制作。
5、IP网络电缆
二、视频终端使用的通用电缆
6、色差电缆
二、视频终端使用的通用电缆
注：电缆属于通用电缆，从电子市场到超市都可以买到，也可根 据实际长度现场制作。
麦克风及麦克风电缆属于通用电缆，在电子 市场、大的超市、音箱器材店都可以买到。
五、视频终端使用的麦克风接口
卡农头
大三芯
XLR接口
直插头
莲花头
凤凰头
800-820-2208 /
三、SONY视频终端使用的专用电缆
4、SONY一体化摄像机视频控制电缆
视频专用电缆 PCS-G50P/G70P
PCS-CG70
- 传输介质：23根带屏蔽的同轴电缆 - 传输阻抗：75Ω - 常用接头：23针HD型接头、23针HD型接头 - 接线标准：右图所示 普通线只能做到15米，用好的线可以做到 25米，例如CTI AWM20276 E81280-0 ChingTai！！！

好视通视频会议私有云产品接入接口规范V1.

好视通视频会议私有云产品接入接口规范V1.

好视通视频会议私有云产品接入接口规范深圳银澎云计算股份有限公司2015年6月1日版本修订记录目录一、文档说明 (5)1.1. 接口应用说明 (5)1.2. 本文档适用读者 (5)二、接口范围 (6)三、PC客户端调用接口 (6)3.1. 接口说明： (6)3.2. 命令行登录接口 (7)3.3. 页面登录接口 (9)四、IOS客户端调用接口 (13)4.1. 调用接口说明 (13)4.2. 用户名和密码方式登录 (13)4.3. 仅仅启动APP (13)五、Android客户端调用接口 (14)5.1. 调用接口说明 (14)5.2. 用户名和密码方式登录 (14)5.3. 仅仅启动APP (15)六、会控及数据交互接口 (15)6.1. 接口协议 (15)6.2. WebService接口功能列表 (16)6.2.1. 新增用户信息 (16)6.2.2. 批量注册用户 (17)6.2.3. 修改用户信息 (17)6.2.4. 删除用户信息 (19)6.2.5. 获得用户信息 (19)6.2.6. 新增会议 (20)6.2.7. 通过会议室给用户授权 (21)6.2.8. 通过用户名给会议授权 (21)6.2.9. 删除会议室 (22).6.2.10. 修改会议室信息 (22)6.2.11. 获取会议室信息 (23)6.2.12. 获取用户有权限的会议室列表 (24)6.2.13. 获取会议室授权的用户列表 (24)6.2.14. 获取会议室登录地址 (25)6.2.15. 错误信息代码 (25)6.2.16. 调用方式参考 (26)一、文档说明1.1.接口应用说明随着移动互联网、智能终端和“互联网+”的飞速发展，云会议产品已经深入到金融、交通、运输、教育等不同行业，而且在人们的日程生活、工作中起着日益重要的作用。

同时，各类消费者的不同需求也要求厂家能够提供更加细致的定制化功能。

比如和企业网站的交互、企业办公软件（OA）的交互。

视频会议基础_接口篇.

视频会议基础_接口篇.
优点 1、速度快 －数字图像信息不需经过任何转换，就会直接被传送到显 示设备上，因此减少了数字→模拟→数字的转换过程，大大节省了 时间，因此它的速度更快，有效消除拖影现象。 2、画面清晰 －模拟信号在D/A、A/D转换和信号传输过程中会出现 信号的损失和受到干扰，导致图像出现失真甚至显示错误，而数字 信号无需进行这些转换，避免了信号的损失，使图像的清晰度和细 节表现力都得到了大大提高。 3、色彩好－数字信号没有衰减，色彩更纯净，更逼真。
视频信号简介
二、数字信号（续２） DVI 1.0标准规定的最大单通道带宽为165MHz，就是在大多 数情况下实现1600×1200的分辨率。 在两个DVI通道的情况下，可以支持最大330MHz的带宽， 这样可以轻松实现每个象素8bit数据，2048×1536分辨率。
视频信号简介
三、数字信号与模拟信号的比较
视频接口简介
二、S视频端子（S-Video）：
原理－用分离的线路来传输彩色视频信号中的色度和亮度 信号，还原出的图像质量明显要好于复合端子。 清晰度－清晰的表现VGA分辨率或者480i/480p的画面， 适合用在DVD机、游戏机如PS2/GC/X-BOX上 接口－ S端子采用的是独有的四针插头（mini-DIN）。 长度－抗干扰能力较弱，所以线的长度最好不要超过7米。
视频接口简介
三、Component色差视频端子：
原理－把视频信号分离为3个部分，分别是：亮度（Y），从三 原色信号中的蓝色和红色的色彩差异信号（R-Y,B-Y ）。 接口－用3条分离的信号线传输信号，分别用绿、蓝、红色进 行区别。使用优质的线材和接口，即使用10米长的线缆，也能 传输优秀的画面。 清晰度－ Y,Pr,Pb逐行扫描，480p和720p ；Y,Cr,Cb隔行扫描， 480i

视频输入输出常用接口知识

视频输入输出常用接口知识

视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。

目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。

1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

视频输入输接口(图解)

视频输入输接口(图解)

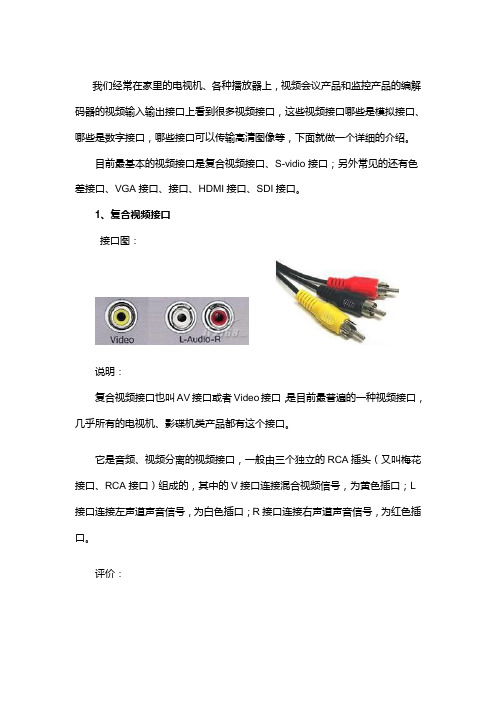

我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。

目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。

1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

视频会议基础知识


RCA接口 REACHWIN
认识接口
模拟视频接口：S-Video接口
S-Video也就是在C端子的基础上将色度信号C 和亮度信号Y进行分离，再分别以 不同的通道进行传输，同C端子相比由于亮度信号和色亮信号分开传输，因此避 免了复合视频信号的亮色串扰问题。 S端子是五芯圆形接口，由两路视亮度信号、两路视频颜色度信号和一路公共屏 蔽地线共五条芯线组成
常见的视频会议摄像机控制方式以RS开头比如： RS422 RS232 •RS485
REACHWIN
视频会议产品的组成四要素
视频 体系 音频 协议
四要素
接口
控制
网络 质量
图像
REACHWIN
声音
认识接口
常见的网络接口
接口 E1 E1接口 光纤接口 以太网口 ） （ETH ETH）
REACHWIN
认识接口
REACHWIN
视频会议基础之摄像机控制
控制方式（主要应用于摄像机的远程控制）
RS232控制方式：传输距离30米左右，常用于视频会议的摄像机控制
RS422控制方式：传输距离1200米左右，常用于视频会议的摄像机控制 RS485控制方式：传输距离1200米左右，常用于视频监控的摄像机控制
REACHWIN
支持的线路类型
组网特点
组网特点
系统优势
系统优势
REACHWIN
视频会议基础之体系标准
视频会议的两大体系标准：H.320及H.323结构体系 H.320标准基于电路交换网络，DDN/ISDN/SDH E1等，产生于上世纪80年代末。 H.320的优点是传输图像的信道是固定分配的，带宽是有保证的，不会有其它业务 挤占该带宽。但由于设备之间要采用专线连接，因此对线路要求较高，组网不够灵 活。 快速记忆方法：在国内使用E1线路进行的视频会议就是采用H.320体系 H.320终端接口：

视频会议系统基础知识之标准协议

视频会议系统基础知识（之标准协议)1、视频会议系统组成通信网络：如ISDN，E1，ATM，IP专网，互联网等通信标准：H.320,H.323,SIP,私有通信标准等系统设备：视频会议终端（T),多点控制单元（MCU）,媒体网关（GW），网闸/网守（GK）2、通信协议：H.323和SIP3、视频通信常用的传输协议实时传输协议RTP（Real-time Transport Protocol）该协议提供的信息包括：时间戳（用于同步）、序列号（用于丢包和重排序检测）、以及负载格式（用于说明数据的编码格式）RTP被认为是在IP网络中传输音频和视频的基本标准可视为传输层的子层，介于传输层及应用层之间3、H.323终端架构发端，从输入接口获取的视频和音频信号，经编码器压缩后，同步和复用处理，通过网络发送；收端，来自网络的数据包首先被解复用，获得视频、音频压缩数据，经解码后送入输出设备，用户数据和控制数据也得到了相应的处理。

4、视频编解码算法H.261/263/263+/263++：标清时代的视频算法H.264 AVC（H.264HP）：高清视频会议主流算法，其中high profile大幅降了带宽需求，让高清普及H.264SVC/ H.265：主流技术发展趋势5、视频编解码： H.264SVC（Scalable Video Coding，可分级编码）H.264SVC是H.264标准的一个扩展，SVC的编码复杂度要超过AVCH.264SVC对于DSP性能或者CPU性能要求更高对异系统的适应性更好MCU的计算压力降低适合云服务H.264SVC在时间上可扩展一次编码产生不同的帧速率，例如：7.5帧、15帧、30帧H.264SVC空间上可扩展一次编码产生不同的分辨率，例如：180p、360p、720p、1080PH.264SVC视频质量扩展一次编码产生不同质量等级的视频6、视频编解码：H.265/HEVCH.265旨在有限带宽下传输更高质量的网络视频相比H.264,提高了压缩率，可节省39%-44%的带宽相比H.264提升了错误恢复能力，对网络的适应也显著提升H.265支持4K、8K的超高清视频。

视频输入输接口(图解)..

我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。

目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。

1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

华为新视通视频会议系统使用说明

华为新视通视频会议系统使用说明一、设备后面板及接口1、型号:ViewPoint 8033B2、目前接线说明:1 接麦克输入3与4 接音频输出(左右声道)(目前接到电视机上输出)5 接S端子视频输入信号(目前接到摄像头上输入)6 接S端子视频输出(目前接到电视机S端子视频)13 网线(目前接DCN网,与集团连接会议)15 电源二、摄像头示意图:1、部件说明:1 镜头2 遥控器接收窗口3 POWER 电源指示4 STAND BY电源待机指示5 机后遥控接收窗口6 IMAGE FLIP图像硬件倒立开关7 红外遥控接收开关位置选择8 工业控制接口/报警控制接口9 VIDEO视频输出10 S-VIDEO信号输出11 VISCA RS-232C IN电脑串行输入12 VISCA RS-232C OUT电脑串行输出13 DC IN 12V直流输入2、目前接线说明10 S端子视频信号输出(目前接到ViewPoint 8033B设备后面板S端子输入口)13 电源输入三、系统使用前提:与集团进行新视通会话必须将新视通设备上的网口接入DCN网。

与省内进行新视通会话必须将新视通设备上的网口接入163网。

以下使用说明基于上述线路均已连接好的前提下。

1、新视通遥控器2、配置网络(以与集团会话为例)1) 使用遥控器,点击“主菜单”按键,在电视屏幕上出现主界面上,使用方向键选择“系统”,并按方向键中间的“√”确认选择。

2) 在“系统”页面上选择“设置向导”,并确认进入下级菜单。

3) 在“基本信息”页填入以下信息:会场名称:江西NOC国家/地区:中国语言:中文(简体)网络模式:固定IP本端IP地址:134、224、1、105子网掩码:255、255、255、0网关地址:134、224、1、14) 选择“下一步”。

在摄像机设置默认设置,进入下一步。

5) 在“H、328设置”页,填入以下信息:使用GK:√GK地址:132、32、88、130会场号码:0791002用户名: (空)密码:16) 选择“结束”即可完成网络设置。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

视频接口简介
二、S视频端子（S-Video）：
原理－用分离的线路来传输彩色视频信号中的色度和亮度 信号，还原出的图像质量明显要好于复合端子。 清晰度－清晰的表现VGA分辨率或者480i/480p的画面， 适合用在DVD机、游戏机如PS2/GC/X-BOX上 接口－ S端子采用的是独有的四针插头（mini-DIN）。 长度－抗干扰能力较弱，所以线的长度最好不要超过7米。
视频信号简介
三、数字信号与模拟信号的比较（续） 缺点 1、实现复杂－需要全系列的配套设备 2、支持的设备少－目前还远未普及 3、用户的认知少－普通用户存在许多误区
目录
•视频信号简介
•视频接口简介
•DVI接口详解 •答疑

视频接口简介
一、Composite复合视频端子：
原理－通过单线同时传输色度（各种色彩）和亮度（黑色与白色）信 号，通常外观标注为黄色。 通常称RCA接口或者复合AV接口 接口－只要是RCA插头、用同轴方式传输信号的线材都可传输，不过 75Ω阻抗的线材在长距离传输时更明显。因为能够减少阻抗不匹配 和信号反射对于图像的影响，减少重影。 清晰度－最常用，但保真度较低。一般来说只适合用在低清晰度视频 信号上，比如352x288分辨率的VCD机、游戏机PS/SS/N64等。
视频接口简介
五、 VGA（Video Graphics Array）－ D-Sub
原理－它传输红、绿、蓝模拟信号以及同步信号（水平和垂直信号）。 1996年起，为在Windows环境下更好实现即插即用（PNP）技术，在 接口中加入了DDC数据分量 接口－ VGA接口共有15针，分成3排，每排5个孔。 长度－线缆长度最好不要超过10米，而且要注意接头是否安装牢固，否则 可能引起图像中出现虚影。
视频接口简介
六、射频 （RF－Radio Frequency）
视频信号简介
二、数字信号
DVI标准（Digital Visual Interface ）－是一种连接显卡系统和显示 设备的标准。特别是纯数码显示设备，比如LCD等。 1999年由Silicon Image、Intel、Compaq、IBM、HP、NEC、 Fujitsu等公司共同组成DDWG（Digital Display Working Group， 数字显示工作组）推出的接口标准。 以Silicon Image公司的PanalLink接口技术为基础，基于TMDS （Transition Minimized Differential Signaling，最小化传输差分 信号）电子协议作为基本电气连接。 TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接 传递。显卡产生的数字信号由发送器按照TMDS协议编码后通过 TMDS通道发送给接收器，经过解码送给数字显示设备。
视频接口简介
三、Component色差视频端子：
原理－把视频信号分离为3个部分，分别是：亮度（Y），从三 原色信号中的蓝色和红色的色彩差异信号（R-Y,B-Y ）。 接口－用3条分离的信号线传输信号，分别用绿、蓝、红色进 行区别。使用优质的线材和接口，即使用10米长的线缆，也能 传输优秀的画面。 清晰度－ Y,Pr,Pb逐行扫描，480p和720p ；Y,Cr,Cb隔行扫描， 480i
RGB+H/V －红、绿、蓝视频信号加上水平、垂直信号
视频信号简介
一、模拟信号（续）
Y,R-Y,B-Y －色差信号（Component Video或者 Color Difference Video） Y,Cr,Cb －隔行扫描色差信号 ，支持480i Y,Pr,Pb －逐行扫描色差信号 ，支持480p和720p RF －无线电射频（Radio Frequency）
视频信号简介
二、数字信号（续２） DVI 1.0标准规定的最大单通道带宽为165MHz，就是在大多 数情况下实现1600×1200的分辨率。 在两个DVI通道的情况下，可以支持最大330MHz的带宽， 这样可以轻松实现每个象素8bit数据，2048×1536分辨率。
视频信号简介
三、数字信号与模拟信号的比较
视频信号简介
二、数字信号（续１）
DVI显示系统包括一个传送器和一个接收器。 传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的 形式出现在显卡PCB上； 接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并 传递到数字显示电路中。 DVI接口为符合DVI标准，显卡在硬件上必须支持最低25.175MHz的带 宽，这是实现最低的640×480@60Hz分辨率画面的条件。
优点 1、速度快 －数字图像信息不需经过任何转换，就会直接被传送到显 示设备上，因此减少了数字→模拟→数字的转换过程，大大节省了 时间，因此它的速度更快，有效消除拖影现象。 2、画面清晰 －模拟信号在D/A、A/D转换和信号传输过程中会出现 信号的损失和受到干扰，导致图像出现失真甚至显示错误，而数字 信号无需进行这些转换，避免了信号的损失，使图像的清晰度和细 节表现力都得到了大大提高。 3、色彩好－数字信号没有衰减，色彩更纯净，更逼真。
高清设备接口简介
引入
本节旨在介绍与视频相关的接口 本节将为日常使用各种线缆打下基础
课程目标
学习完本课程，您应该能够：
掌握常见视频信号类型
掌握常见视频接口类型
重点掌握DVI接口相关知识点
目录
•视频信号简介
•视频接口简介
•DVI接口详解 •答疑
视频信号简介
一、模拟信号
Ｙ Ｃ Video Y/C RGB －亮度信号（黑白） －色度信号（Chroma ） －复合信号（Composite Video ） －S-Video －红绿蓝信号（Red Green Blue)
视频接口简介
四、RGB+H/V视频端子
原理－红、绿、蓝视频信号外加上水平、垂直视频信号。 接口－采用BNC（Bayonet Neill-Concelman，“尼尔-康塞 曼插刀”）插头插孔，采用插入并旋紧的方式，提供极其 牢靠的连接。 清晰度－BNC接头可以让视频信号互相间干扰减少，可达到 最佳信号响应效果。
