什么是形状记忆合金

形状记忆合金（shape memory alloys，SMA）是一种由两种以上金属元素构成、能够在温度和应力作用下发生相变的新型功能材料，通过热弹性与马氏体相变及其逆变而具有独特的形状记忆效应、相变伪弹性等特性，广泛应用于航空航天、生物医疗、机械电子、汽车工业、建筑工程等领域。

形状记忆合金按合金种类主要分为镍钛基形状记忆合金（Ni-Ti SMA）、铜基形状记忆合金（Cu SMA）、铁基形状记忆合金（Fe SMA）3类。

其中，镍钛基形状记忆合金包括Ni-Ti-Cu、Ni-Ti-Co、Ni-Ti-Fe、Ni-Ti-Nb等具有较高实用价值的记忆合金；铜基形状记忆合金主要有Cu-Zn、Cu-Zn-Al、Cu-Zn-Sn、Cu-Zn-Si、Cu-Zn-Ga、Cu-Sn等种类；铁基形状记忆合金主要有Fe-Pt、Fe-Mn-Si、Fe-Ni-Co-Ti、Fe-Mn-Al-Ni、Fe-C-Mn-Si-Cr-Ni等种类。

1/形状记忆合金的研究现状形状记忆合金因其独特的形状记忆效应一直是各主要国家的研究热点。

近年来，美国、欧洲、日本等国家和地区针对形状记忆合金制备工艺、成分配比、与先进制造技术结合的研究已取得显著的进展，尤其以4D打印技术为代表的先进制造技术使用形状记忆合金作为原材料，扩展了其在软体机器人、医疗器械、航空航天等领域的应用范围。

（一）中美欧等国开发出多种形状记忆合金制备新工艺，扩大了材料应用范围形状记忆合金/聚合物的制备方法主要有熔炼法、粉末冶金法、喷射沉积工艺、4D打印技术等，再根据应用需求配置后续的锻造、热挤压、轧制、拉拔、冷加工等成型工艺。

其中，熔炼法是传统金属冶金工艺，在真空下将金属原材料通过电子束、电弧、等离子体、高频感应等方式加热后进行熔炼，易产生杂质污染、成分不均匀、能耗高等问题，且需要经过切割加工形成合金产品。

而粉末冶金法则是利用金属或合金粉末进行热等静压和烧结，制备出最终形状的合金产品。

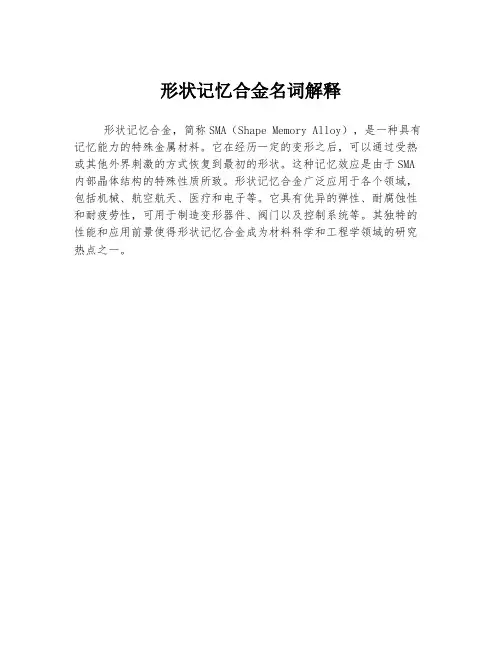

形状记忆合金名词解释
形状记忆合金，简称SMA（Shape Memory Alloy），是一种具有记忆能力的特殊金属材料。

它在经历一定的变形之后，可以通过受热或其他外界刺激的方式恢复到最初的形状。

这种记忆效应是由于SMA 内部晶体结构的特殊性质所致。

形状记忆合金广泛应用于各个领域，包括机械、航空航天、医疗和电子等。

它具有优异的弹性、耐腐蚀性和耐疲劳性，可用于制造变形器件、阀门以及控制系统等。

其独特的性能和应用前景使得形状记忆合金成为材料科学和工程学领域的研究热点之一。

形状记忆合金材料的应用5则范文第一篇：形状记忆合金材料的应用形状记忆合金材料的性质与应用综述【摘要】形状记忆合金是一种新型功能材料，在各个领域有着广泛的应用。

本文简要介绍了形状记忆合金的特性、应用以及发展前景。

【关键词】形状记忆合金应用发展现状【引言】形状记忆合金（Shape Memory Alloys, SMA），是一种在加热升温后能完全消除其在较低的温度下发生的变形，恢复其变形前原始形状的合金材料。

最早关于形状记忆效应的报道是由Chang 及Read等人在1952年做出的。

他们观察到Au-Cd合金中相变的可逆性。

[3]后来在Cu-Zn合金中也发现了同样的现象，但当时并未引起人们的广泛注意。

直到1962年，Buehler及其合作者在等原子比的Ti-Ni合金中观察到具有宏观形状变化的记忆效应，才引起了科学界与工业界的重视。

这种新型功能材料目前已广泛用于电子仪器、汽车工业、医疗器械、空间技术和能源开发等领域。

一、形状记忆合金的分类1、单程记忆效应：形状记忆合金在较低的温度下变形，加热后可恢复变形前的形状，这种只在加热过程中存在的形状记忆现象称为单程记忆效应。

2、双程记忆效应：某些合金加热时恢复高温相形状，冷却时又能恢复低温相形状，称为双程记忆效应。

3、全程记忆效应：加热时恢复高温相形状，冷却时变为形状相同而取向相反的低温相形状，称为全程记忆效应。

二、形状记忆合金的特性1、形状记忆效应：合金在某一温度下受外力而变形，当外力去除后，仍保持其变形后的形状，但当温度上升到某一温度，材料会自动回复到变形前原有的形状，似乎对以前的形状保持记忆，这种效应称为形状记忆效应。

2、超弹性：在高于Af点、低于Md点的温度下施加外应力时产生应力诱发马氏体相变,卸载就产生逆相变,应变完全消失,回到母相状态,表观上呈现非线性拟弹性应变,这种现象称为超弹性。

3、高阻尼特性：形状记忆合金在低于Ms点的温度下进行热弹性马氏体相变，生成大量马氏体变体(结构相同、取向不同)，变体间界面能和马氏体内部孪晶界面能都很低，易于迁移，能有效地衰减振动、冲击等外来的机械能，因此阻尼特性特别好。

TiNi系形状记忆合金的记忆原理及其应用现状TiNi合金是一种拥有良好形状记忆效应的记忆合金，它在低温相下发生适当的变形后，加热到某一温度（逆相变点）之上，发生逆相变的同时能够回复到变形前的形状。

对TiNi合金的形状记忆原理、特性及其在各个领域的应用进行了较为系统的描述。

标签：TiNi合金；形状记忆效应；记忆合金1 引言形状记忆合金（Shape Memory Alloy，SMA）作为一种新型的功能材料，近些年受到人们广泛的关注。

形状记忆合金主要有TiNi基，Cu基，Fe基和铁磁SMA等，它们发生形状记忆效应的机制不尽相同。

其中热弹性马氏体相变机制的TiNi基形状记忆合金因具有优良的形状记忆特性、超弹性和循环寿命等优点，是目前研究最深入、商业应用最广泛的SMA。

TiNi合金是迄今为止发现的形状记忆合金中记忆特性最好的一种，具有独特的超弹性、形状记忆性能、高强度、低模量和耐腐蚀性能。

与铜基记忆合金相比，TiNi合金晶粒较小，抗疲劳性能更高，记忆性能更加稳定。

对TiNi系记忆合金的研究可以追溯到1963年，美国海军武器实验室的Buehler等人发现等原子比的Ti-Ni合金具有非常良好的形状记忆功能。

随后，1969年，Raychem公司第一次将Ti-Ni系记忆合金制作成管接头，应用在美国F14战斗机上，这一应用，掀起了国际上对记忆合金研究与开发的热潮。

近些年来，对TiNi系记忆合金及其应用的研究已经取得了非常大的突破。

本文综合评述了TiNi系记忆合金的记忆原理、优点、应用现状以及其未来发展前景。

2 TiNi形状记忆合金的记忆原理形状记忆合金（shape memory alloy）简称SMA，它处于正相变温度（正相变点）以下时，受适当力产生变形之后，当加热到临界温度（逆相变点）之上，发生逆相变的同时恢复其原始形状，这种现象称之为形状记忆效应，它是某些呈现马氏体相变的合金所具有的一种奇特的性能。

TiNi系记忆合金可以感知到温度的变化，并且它能随着温度的变化发生相变，将热能转化成机械能，输出外力、位移、储存并且释放能量。

•形状记忆效应：具有一定形状的固体材料(通常是具有热弹性马氏体相变的材料)，在某一温度下(处于马氏体状态M f 进行一定限度的塑性变形后，通过加热到某一温度(通常是该材料马氏体完全消失温度A f )上时，材料恢复到变形前的初板条马氏体钢的淬火5•Monoclinic Crystal StructureTwinned Martensite 自协作马氏体Detwinned Martensite非自协作马氏体8发生塑性变形后，经加热到某一温度后能够恢复变形，马氏体在外力下变形成某一特定形状，加热时已发生形变的马氏体会回到原来奥氏形状记忆效应过程的示意图马氏体相变热力学相变产生，M相的化学自由能必须，不过冷到适当低于T0(A相和M相化学自由的温度，相变不能进行，必须过热到适当高于T0的温度，相变才马氏体相和母相化学自11马氏体相变热力学低于Ms温度下，马氏体形成以后，界面上的弹性变形随着马氏体的长大而增加；当表面能、弹性变形能及共格界面能等能量消耗的增加与变化学自由能的减少相等时，马氏体和母相间达到热弹性平衡状态，马氏体停止长大。

CuAlNi合金加热过程中热弹性马氏体相变(马氏体缩小)温度继续下降，马氏体相变驱动力增加，马氏体又继续长大，也可能出现新的马氏体生长。

温度升高，相变驱动力减小，马氏体出现收缩。

CuAlNi合金加热过程中热弹性马氏体相变(马氏体缩小)16伪弹性应力应变示意图17f(a) Shape Memory Effect (b) Superelasticity[100][111]冷却形状记忆效应的三种形式(a)单程(b)双程(c)全程22（a）马氏体状态下未变形（b）马氏体状态下已变形）放入热水中，高温下恢复奥氏体状态，形状完全恢复单程TiNi记忆合金弹簧的动作变化情况24没放入热水前放入热水后冷却至室温后再次放入热水后双程CuZnAl记忆合金花的动作变化情况TiNi合金的全程记忆效应（100℃-室温）TiNi合金的全程记忆效应（低温-100℃）铁磁性形状记忆合金简介温控形状记忆铁磁性铁磁性形状记兼有磁致伸缩材料和传统温控形状记忆材料的优点响应频率快磁致应变大The magnetic easy axis changes from one twin to the other•Weak magnetic anisotropy.Effect of a magnetic fieldWeak anisotropy Strong anisotropyIn systems with strong anisotropy and highly mobile boundaries, field inducedet al. J.Appl.Phys. 92,3867 (2002);Moya et al. Phys. Rev. B 73, 64303 (2006); 74, 24109 (2006).)33(1) Via martensite variant reorientation-Ni2MnGa(2) Via magnetic field induced martensitictransformation-NiMnIn(Sn,Sb)37Ni 2MnGa -crystal structureNi 2MnGa is the most successful magnetic shape memory alloy. It transforms from the Heusler cubic structure to tetragonal on cooling. A 6% magnetic field induced tensile strain hasbeen recorded in a single crystal, by the mechanism of martensite variant reorientation.The absence of a thermal effect makes it suitable for high frequency operations. The mechanical work output, however, is muchlower than those of thermal SMAs .ΔV= -1.30%:The volume change is large. The material is an intermetallic compound and is intrinsically brittle Îtransformation induced cracking . The problem is much less severe with single crystals.Tetragonal MartensiteCubic Austenite-4.45%1.63%aac aaa[100]c expansion by 1.63%[001]c contraction by –4.45%The tetragonal structure is mechanically anisotropic. Themaximum linear strain is when axis [001] is converted to [100]: ~6%Mn Ni38c c(110)c plane of AccNi 2MnGa –structural anisotropy of M(110)c T w i n p l a n e[100]c projection plane of A [100]c projection plane of MMarioni , JMMM, 290-291 (2005) 35Now we have got a working mechanism for shape change39Ni 2MnGa –magnetic anisotropy(110)c[001]c(the c -axis of M)[001]c(the c -axis of M)Structure anisotropy Magnetic anisotropyThe tetragonal structure is a uniaxial structure magnetically. Its c -axis is theeasy direction of magnetization40Li et al, APL, 84, 3594 (2004).Ni 2MnGa –magnetic anisotropyWu et al: APL. 75, 2990 (1999).MartensiteAustenite[001]-3-23015.8x10J/g=4.5x10J/cm 2E H M μΔ=Δ=For a phase transformation at room temperature, the T ΔS energy is typically~80 J/cm 3The driving force is too small to induce austenite -martensite transformationCo 2NiGaNi 2MnGa41Possibility of magnetic fieldinduced deformation viamartensite reorientationMagnetization curves along easy ([001]) and hard([100]) axes of Ni 48Mn 30Ga 22constrained in single variant martensite. The magnetic driving force (energy) is ~0.08 J/cm 3. Likhachev: Phys. Lett. A 275 (2000) 142.Ni 2MnGa deformed along [100] direction at 300 K in martensitic state. Chernenko et al: Phys. Rev.B 69134410 (2004)The mechanical resistive force is ~1.5 MPa and the mechanical frictional energy is 0.09 J/cm 3Ni 2MnGa –magnetic anisotropycaac42Heczko et al. JMMM 226-230 (2001) 996NiMnGa43Heczko et al. JMMM 242–245 (2002) 1446Ni 2MnGa –magnetic field induced martensite reorientation6% strain is induced bymagnetic field via martensite reorientation. The strain is irreversible.NiMnGaFerromagnetic martensite/austeniteparamagnetic austenite/martensite47TiNi 形状记忆合金的应力应变曲线。

形状记忆合金shape memory alloy定义：具有形状记忆效应的合金。

一般金属材料受到外力作用后，首先发生弹性变形，达到屈服点，就产生塑性变形，压力消除后留下永久变形。

但有些材料，在发生了塑性变形后，经过合适的热过程，能够回复到变形前的形状，这种现象叫做形状记忆效应（SME）。

具有形状记忆效应的金属一般是由两种以上金属元素组成的合金，称为形状记忆合金（SMA）。

起源1932年,瑞典人奥兰德在金镉合金中首次观察到"记忆"效应，即合金的形状被改变之后，一旦加热到一定的跃变温度时，它又可以魔术般地变回到原来的形状，人们把具有这种特殊功能的合金称为形状记忆合金。

记忆合金的开发迄今不过20余年，但由于其在各领域的特效应用，正广为世人所瞩目，被誉为"神奇的功能材料"。

20世纪30年代，美国哈佛大学A. B. Greninger等发现CuZn合金在加热与冷却的过程中，马氏体会随之收缩与长大；1948年，前苏联学者库尔久莫夫预测到某些具有马氏体相变的合金会出现热弹性马氏体相变；1951年，张禄经、Read发现Au-47.5%Cd具有形状记忆效应；1963年，美国海军武器试验室（Americal navy Ordinance Laboratory）的Buehler博士等发现Ni-Ti合金具有形状记忆效应，并开发了Nitinol（Ni-Ti-Navy-Ordinance-Laboratory）形状记忆合金；70年代，CuAlNi也被发现具有形状记忆功能；1975年左右，FeMnSi及有些不锈钢也有形状记忆功能，并在工业中得到应用；1975年至1980年左右，双程形状记忆效应（Two Way Shape Memory Effect）、全程形状记忆效应（All Round Shape Memory Effect）、逆向形状记忆效应（Inverse Shape Memory Effect）相继被发现。

形状记忆合金摘要：扼要地阐述了形状记忆合金机理、常用制备方法、介绍了形状记忆合金的发展前景。

关键词：形状记忆合金、形状记忆效应、NiTi、锻造、热挤压、轧制、拉拔、冷加工、粉末成形、包套碎片挤压成形、溅射沉积薄膜引言：形状记忆合金是指具有一定初始形状的合金在低温下经塑性变形并固定成另一种形状后，通过加热到某一临界温度以上又可恢复成初始形状的一类合金。

形状记忆合金具有的能够记住其原始形状的功能称为形状记忆效应。

研究表明，很多合金材料都具有SME，但只有在形状变化过程中产生较大回复应变和较大形状回复力的，才具有利用价值。

到目前为止，应用最多的是Ni2Ti合金和铜基合金。

形状记忆合金作为一种特殊的新型功能材料，是集感知与驱动于一体的智能材料，因其功能独特，可以制作小巧玲珑，高度自动化、性能可靠的元器件而备受瞩目，并获得了广泛应用。

1 形状记忆效应的机理具有马氏体逆转变，且M s与A s温度相差很小的合金，将其冷却到M s点一下，马氏体晶核随着温度下降逐渐长大，温度上升的时候，马氏体相又反过来同步地随温度升高而缩小，马氏体相的数量随温度的变化而发生变化，这种马氏体称为热弹性马氏体。

在M s以上某一温度对合金施加外力也可引起马氏体转变，形成的马氏体称为应力诱发马氏体。

有些应力诱发马氏体也属弹性马氏体，应力增加时候马氏体长大，反之，马氏体缩小，应力消除后马氏体消失，这种马氏体称为应力弹性马氏体。

应力弹性马氏体形成时会使合金产生附加应变，当除去应力时，这种附加应力也随之消失，这种现象称为超弹性或者伪弹性。

将母相淬火得到马氏体，然后使马氏体发生塑性变形，变形后的合金受热时，马氏体发生逆转变，开始回复母相原始状态，唯独升高至A f时，马氏体消失，合金完全恢复到母相原来的形状，呈现形状记忆效应。

如果对母相施加应力，诱发其马氏体形成并发生形变，随后逐渐减小应力直至除去时，马氏体最终消失，合金恢复至母相的原始形状，呈现伪弹性。

记忆合金机械手形状记忆合金（Shape Memory Alloys, SMA），简称记形合金，是一种在加热升温后能完全消除其在较低的温度下发生的变形，恢复其变形前原始形状的合金材料。

除上述形状记忆效应外，这种合金的另一个独特性质是在高温（奥氏体状态）下发生的“伪弹性”（又称“超弹性”，英文pseudoelasticity）行为，表现为这种合金能承载比一般金属大几倍甚至几十倍的可恢复应变。

形状记忆合金的这些独特性质源于其内部发生的一种独特的固态相变——热弹性马氏体相变。

功能机理形状记忆合金(Shape Memory Alloys，简称SMA)是一种能够记忆原有形状的智能材料。

当合金在低于相变态温度下，受到一有限度的塑性变形后，可由加热的方式使其恢复到变形前的原始形状，这种特殊的现象称为形状记忆效应（Shape Memory Effect，简称SME）。

而当合金在高于相变态温度下，施以一应力使其受到有限度的塑性变形（非线性弹性变形）后，可利用直接释放应力的方式使其恢复到变形前的原始形状，此种特殊的现象又称为拟弹性（Pseudo Elasticity，简称PE）或超弹性（Super Elasticity）。

这两种形状记忆合金所拥有的独特性质在普通金属或合金材料上是无法发现的。

分类形状记忆合金的记忆效应可以分为下列三种：单程记忆效应（1-way）：形状记忆合金在较低的温度下变形，加热后可恢复变形前的形状，这种只在加热过程中存在的形状记忆现象称为单程记忆效应。

双程记忆效应（2-way）：某些合金加热时恢复高温相形状，冷却时又能恢复低温相形状，称为双程记忆效应。

全程记忆效应：加热时恢复高温相形状，冷却时变为形状相同而取向相反的低温相形状，称为全程记忆效应。

实例记忆合金柔性机械手研究摘要:介绍了一种新型SMA 驱动器, 从理论和实验上研究了驱动器的弯曲变形原理。

通过开环实验, 得到了SMA驱动器的控制模型, 并对驱动器P+ 控制进行了实验研究。

形状记忆合金（简称SMA）是一种新型的功能材料,它已成为功能材料领域的研究热点之一。

本文介绍了形状记忆合金的特性，综述了形状记忆合金的发展历程、研究现状及应用特点，最后分析了形状记忆合金的发展趋势。

关键词：形状记忆合金；功能材料；形状记忆效应一．引言形状记忆材料是集感知和驱动于一体的特殊功能材料,其中形状记忆合金是形状记忆材料中较为重要的材料之一。

形状记忆合金(Shape Memory Alloy简称SMA)是指具有一定初始形状的合金在低温下经塑性形变并固定成另一种形状后,通过加热到某一临界温度以上又可恢复成初始形状的一类合金。

二．形状记忆合金的特性1．形状记忆效应：形状记忆合金经适当的热处理后具有恢复形状的能力,这种能力被称为形状记忆效应(Shape memory effect简称SME)。

形状记忆效应按恢复情况分为单程形状记忆效应、双程形状记忆效应和全程形状记忆效应。

2．超弹性效应：形状记忆合金受到外力时发生形变,去除外力后就恢复原状，这种现象称为超弹性。

形状记忆合金在发生超弹性形变时,诱发了马氏体相变, 去除外力后,又发生马氏体逆相变。

3．阻尼特性：形状记忆合金由于马氏体相变的自协调和马氏体中形成的各种界面(孪晶面、相界面、变体界面)及界面运动,而具有很好的阻尼特性。

4．电阻特性：吴小东等研究表明,对于初始组织为马氏体的Ni-Ti合金,在拉伸过程中电阻与应变之间呈线性关系;对于初始组织为奥氏体或奥氏体、马氏体两者混合的Ni-Ti合金,当发生应力诱发马氏体相变后,曲线的斜率降低,相变前后电阻-应变关系保持线性关系。

三．形状记忆合金的研究进展形状记忆效应最早是1932年由Olander在研究Au-Cd合金时发现的[7]。

1963年,美国海军武器实验室布勒(Buehler)等发现了钛镍合金具有形状记忆效应[8]。

1964年Cu-Al-Ni也被发现有这种效应[9]。

70年代以后，科学家又在304奥氏体不锈钢和Fe-18.5Mn中发现了这种效应[10]。

形状记忆合金的驱动性能形状记忆合金材料兼有传感和驱动的双重功能，是一种智能结构中技术成熟性很高的功能材料，可以实现机械结构的微型化和智能化。

形状记忆效应(SME)即某种材料在高温定形后，冷却到低温(或室温)，并施加变形，使它存在残余变形[1,2]。

当温加热超过材料的相变点，残余变形即可消失，恢复到高温时的固有形状，如同记住了高温下的状态。

SMA及其驱动控制系统具有许多的优点，如高功率重量比，适于微型化；集传感、控制、换能、致动于一身，结构简单，易于控制；对环境适应能力强，不受温度以外的其他因素影响等，有着传统驱动器不可比拟的性能优点。

1 形状记忆合金的驱动原理形状记忆合金的特点主要有：形状记忆效应(Shape Memory Effect，缩写为SME)相变超性性能(Super Elasticity)，弹性模量随温度变化特性和阻尼特性。

其中起驱动作用的主要是形状记忆效应和弹性模量随温度变化特性。

形状记忆效应是指SMA具有的记忆并回复至它在奥氏体状态下的形状的能力。

如果在低温马氏体状态下拉伸SMA并留下较大的塑性变形，那么将SMA 加热至一定温度后，马氏体就会转为奥氏体，SMA将回复到它刚刚开始时的形状，随后再进行冷却或加热，合金形状都将保持不变。

上述过程可以周而复始，称为单程形状记忆。

此外还有双群形状记忆合金和全方位记忆合金。

这种回复应力可用作结构控制时的驱动力，也可以用来直接控制结构的刚度。

弹性模量随温度变化特性是指，奥氏体SMA在高温下它的弹性模量是低温下马氏体SMA的弹性模量的3倍以上[7]。

这种特性主要可以用米改变的固有频率，从而避免共振。

2 形状记忆合金驱动器件在结构智能控制中，高性能驱动器件是实现控制的基础。

利用形状记忆合金在加热变形时其回复力可以对外做功的特点，能够做成各种形式的驱动器。

这类驱动机构结构简单，灵敏度高，可靠性好，能够满足智能控制的要求。

记忆合金驱动器的驱动力源于合金内部的固态相交，因而易于结构设计，可以在拉伸、压缩、扭转状态下操作。
