软件体系结构与设计模式期末复习

软件设计与体系结构复习题软件设计与体系结构复习题软件设计与体系结构是计算机科学与技术领域中的重要课程，它涉及到软件系统的设计、构建和维护。

在这篇文章中，我们将回顾一些与软件设计与体系结构相关的复习题，以帮助读者巩固知识和提高理解。

一、软件设计原则1. 什么是SOLID原则？请简要介绍每个原则的含义。

SOLID原则是面向对象设计中的五个基本原则，分别是单一职责原则、开放封闭原则、里氏替换原则、接口隔离原则和依赖倒置原则。

单一职责原则指一个类只应该有一个引起变化的原因；开放封闭原则指软件实体（类、模块、函数等）应该对扩展开放，对修改关闭；里氏替换原则指子类对象应该能够替换父类对象而不影响程序的正确性；接口隔离原则指客户端不应该依赖它不需要的接口；依赖倒置原则指高层模块不应该依赖于低层模块，它们都应该依赖于抽象。

2. 什么是DRY原则？它的目的是什么？DRY原则（Don't Repeat Yourself）指不要重复自己。

它的目的是避免代码的重复，提高代码的可维护性和可复用性。

通过遵循DRY原则，可以减少代码的冗余，降低了修改代码时的风险，同时也提高了代码的可读性。

二、软件体系结构1. 什么是软件体系结构？它有什么作用？软件体系结构是指软件系统的整体结构和组织方式，它描述了软件系统中各个组件之间的关系和交互。

软件体系结构有助于理解系统的整体架构，提供了对系统进行设计、开发和维护的指导方针。

2. 请简要介绍常见的软件体系结构模式。

常见的软件体系结构模式包括分层结构、客户端-服务器结构、发布-订阅结构、管道-过滤器结构等。

分层结构将系统划分为若干层次，每一层次负责不同的功能；客户端-服务器结构将系统划分为客户端和服务器两部分，客户端发送请求，服务器提供服务；发布-订阅结构中，发布者发布消息，订阅者订阅感兴趣的消息；管道-过滤器结构中，数据通过一系列的过滤器进行处理。

三、设计模式1. 什么是设计模式？为什么使用设计模式？设计模式是一套被反复使用、多数人知晓的、经过分类的、代码设计经验的总结。

软件体系结构仅供参考Chapter 11.构件的概念，构件的分类方法构件是指语义完整、语法正确和有可重用价值的单位软件，是软件重用过程中可以明确辨识的系统；结构上，它是语义描述、通讯接口和实现代码的复合体。

构件模型是对构件本质特性的抽象描述。

三个主要流派：OMG的CORBA；SUN的EJB；Microsoft的DCOM分类方法：关键字分类法、刻画分类法、超文本组织方法2.软件危机的表现软件成本日益增长、开发进度难控制、软件质量差、软件维护困难3.构件的重用：检索和提取构建，理解和评价构件，修改构件，构件组装。

4.软件体系结构的意义：①是风险承担者进行交流的手段。

②是早期设计决策的体现。

③是可传递和可重用的模型。

5.软件体系结构的发展经历了几个阶段1) "无体系结构" 设计阶段(以汇编语言进行小规模应用程序开发为特征)2) 萌芽阶段(控制流图和数据流图)3) 初期阶段(UML)4) 高级阶段(高层抽象结构为中心)6.软件体系结构定义（填空）软件体系结构为软件系统提供了一个结构、行为和属性的高级抽象，由构成系统的元素的描述、这些元素的相互作用、指导元素集成的模式以及这些模式的约束组成。

Chapter 21.软件体系结构建模的种类结构模型、框架模型、动态模型、过程模型、功能模型2.4+1视图（会画图，详细描述）逻辑视图，主要支持系统的功能需求，即系统提供给最终用户的服务开发视图，主要侧重于软件模块的组织和管理。

进程视图，侧重于系统的运行特性，主要关注一些非功能性的需求。

物理视图，主要考虑如何把软件映射到硬件上场景可以看作是那些重要系统活动的抽象，它使四个视图有机联系起来3.软件体系结构的核心模型五种元素[Chapter2 ppt 29]构件、连接件、配置、端口、角色4、软件体系结构的核心模型（会画，1对N的关系）5、软件体系结构的生命周期：需求分析阶段，建立软件体系结构阶段，设计阶段，实现阶段，测试阶段。

软件体系结构期末试题+答案1．以下关于系统性能的叙述中，不正确的是（17）。

（17）A. 常见的Web服务器性能评估⽅法有基准测试、压⼒测试和可靠性测试B. 评价Web服务器的主要性能指标有最⼤并发连接数、响应延迟和吞吐量C. 对运⾏系统进⾏性能评估的主要⽬的是以更好的性能/价格⽐更新系统D. 当系统性能降到基本⽔平时，需要查找影响性能的瓶颈并消除该瓶颈2某公司欲对其内部的信息系统进⾏集成，需要实现在系统之间快速传递可定制格式的数据包，并且当有新的数据包到达时，接收系统会⾃动得到通知。

另外还要求⽀持数据重传，以确保传输的成功。

针对这些集成需求，应该采⽤（21）的集成⽅式。

（21）A. 远程过程调⽤ B. 共享数据库C. ⽂件传输 D. 消息传递3 在RUP中采⽤“4+1”视图模型来描述软件系统的体系结构。

在该模型中，最终⽤户侧重于（26），系统⼯程师侧重于（27）。

（26）A. 实现视图 B. 进程视图 C. 逻辑视图 D. 部署视图（27）A. 实现视图 B. 进程视图 C. 逻辑视图 D. 部署视图4．某银⾏系统采⽤Factory Method⽅法描述其不同账户之间的关系，设计出的类图如下所⽰。

其中与Factory Method中的“Creator”⾓⾊相对应的类是（33）；与“Product”⾓⾊相对应的类是（34）。

（33）A. BankB. AccountC. CheckingD. Savings（34）A. BankB. AccountC. Checking5．是⼀个独⽴可交付的功能单元，外界通过接⼝访问其提供的服务。

（35）A. ⾯向对象系统中的对象（Object）B. 模块化程序设计中的⼦程序（Subroutine）C. 基于构件开发中的构件（Component）D. 系统模型中的包（Package）6 软件的横向重⽤是指重⽤不同应⽤领域中的软件元素。

（31）是⼀种典型的、原始的横向重⽤机制。

软件体系结构期末⼤题培训资料软件体系结构期末⼤题1.基于构件的软件开发的优势是什么？基于构件的软件将软件开发的重点从程序编写转移到了基于已有构件的组装，更快地构造系统，减轻⽤来⽀持和升级⼤型系统所需要的维护负担，从⽽降低了软件开发的费⽤2.尝试⽤⾃⼰的语⾔介绍Kruchten的“4+1”模型。

Kruchten 提出了⼀个"4+1"视图模型，从5个不同的视⾓包括包括逻辑试图、进程视图、物理视图、开发视图、场景视图来描述软件体系结构。

每⼀个视图只关⼼系统的⼀个侧⾯，5个试图结合在⼀起才能反映系统的软件体系结构的全部内容。

3.在希赛公司的⼀个财务管理系统，财务部要客户提供…………4.不同的体系结构风格具有各⾃的特点、优劣和⽤途。

试对管道-过滤器风格、事件驱动风格、分层系统、C2风格和基于消息总线的风格进⾏分析⽐较。

P52-56(1)管道和过滤器特点：@使得软构件具有良好的隐蔽性和⾼内聚、低耦合的特点；@允许设计者将整个系统的输⼊输出⾏为看成是多个过滤器的⾏为的简单合成；@⽀持软件重⽤。

只要提供适合在两个过滤器之间传送的数据，任何两个过滤器都可被连接起来；@系统维护和增强系统性能简单。

新的过滤器可以添加到现有系统中来；旧的可以被改进的过滤器替换掉；@允许对⼀些如吞吐量、死锁等属性的分析；@⽀持并⾏执⾏。

每个过滤器是作为⼀个单独的任务完成，因此可与其它任务并⾏执⾏缺点：①通常导致进程成为批处理的结构。

②不适合处理交互的应⽤。

③因为在数据传输上没有通⽤的标准，每个过滤器都增加了解析和合成数据的⼯作，这样就导致了系统性能下降，并增加了编写过滤器的复杂性。

（2）（3）分层系统体系结构有以下优点：第⼀，⽀持基于抽象程度递增的系统设计。

这允许设计者可以将⼀个复杂系统设计按递增的步骤进⾏分解。

第⼆，⽀持功能增强。

因为每层⾄多和与之相邻的上层和下层交互，所以，改变某层的功能最多只会影响与之相邻的其它两层。

第一章1. 体系结构发现、演化、重用体系结构发现解决如何从已经存在的系统中提取软件的体系结构，属于逆向工程范畴。

由于系统需求、技术、环境、分布等因素的变化而最终导致软件体系结构的变动，称之为软件体系结构演化。

体系结构重用属于设计重用，比代码重用更抽象。

由于软件体系结构是系统的高层抽象，反映了系统的主要组成元素及其交互关系，因而较算法更稳定，更适合于重用。

2.基于软件体系结构的软件开发方法：问题定义—>软件需求—>软件体系结构—>软件设计—>软件实现3.评价软件体系结构的方法权衡分析方法（ATAM方法），软件体系结构分析方法（SAAM方法）,中间设计的积极评审（ARID方法）第二章1. 建模结构模型：研究结构模型的核心是体系结构描述语言。

以体系结构的构件，连接件和其他概念来刻画结构。

并力图通过结构来反映系统的重要语义内容。

框架模型：与结构模型类似，但不太侧重细节，而侧重于整体结构。

动态模型：是对结构和框架模型的补充，研究系统大颗粒的行为性质。

过程模型：研究构造系统的步骤和过程，结构是遵循某些过程脚本的结果。

功能模型：认为体系结构是由一组功能构件按层次组成，下层向上层提供服务。

功能模型可以看作是一种特殊的框架模型。

4+1视图模型：逻辑视图、进程视图、物理视图、开发视图和场景视图逻辑视图主要支持系统的功能需求，即系统提供给最终用户的服务。

在逻辑视图中，系统分解成一系列的功能抽象，这些抽象主要来自问题领域。

这种分解不但可以用来进行功能分析，而且可用作标识在整个系统的各个不同部分的通用机制和设计元素。

在面向对象技术中，通过抽象、封装和继承，可以用对象模型来代表逻辑视图，用类图来描述逻辑视图开发视图通过系统输入输出关系的模型图和子系统图来描述。

进程视图侧重于系统的运行特性，主要关注一些非功能性的需求。

物理视图主要考虑如何把软件映射到硬件上。

逻辑视图和开发视图描述系统的静态结构，而进程视图和物理视图描述系统的动态结构。

软件体系结构复习资料软件体系结构复习资料软件体系结构是指软件系统中各个组成部分之间的关系和交互方式。

它是软件系统设计的基础，决定了软件系统的可靠性、可维护性和可扩展性。

在软件体系结构的学习中，我们需要了解不同的体系结构模式、设计原则和关键概念。

本文将从这些方面进行复习，帮助读者更好地理解软件体系结构。

一、体系结构模式1. 分层结构模式分层结构模式是一种常见的软件体系结构模式，它将软件系统划分为多个层次，每个层次负责不同的功能。

这种模式有助于实现模块化、可维护性和可复用性。

例如，一个三层架构的Web应用程序可以分为表示层、业务逻辑层和数据访问层，每个层次都有不同的责任和职责。

2. 客户端-服务器模式客户端-服务器模式是一种常见的分布式体系结构模式，它将软件系统划分为客户端和服务器两个部分。

客户端负责用户界面和用户交互，而服务器负责处理业务逻辑和数据存储。

这种模式有助于实现系统的可伸缩性和可扩展性。

3. 主从模式主从模式是一种常见的并行计算体系结构模式，它将软件系统划分为一个主节点和多个从节点。

主节点负责协调和控制整个系统的运行，而从节点负责执行具体的任务。

这种模式有助于提高系统的处理能力和性能。

二、设计原则1. 单一职责原则单一职责原则要求一个类或模块只负责一项功能。

这样可以提高代码的可读性、可维护性和可测试性。

例如，在一个MVC架构中，控制器只负责处理用户请求，模型只负责数据存储和处理，视图只负责展示数据。

2. 开放封闭原则开放封闭原则要求软件系统应该对扩展开放，对修改封闭。

这意味着当需求变化时，我们应该通过扩展现有的代码来满足新的需求，而不是修改已有的代码。

这样可以提高系统的稳定性和可维护性。

3. 依赖倒置原则依赖倒置原则要求高层模块不应该依赖于低层模块，而是应该依赖于抽象。

这样可以降低模块之间的耦合度，提高系统的灵活性和可扩展性。

例如，使用接口来定义模块之间的依赖关系，而不是直接依赖于具体的实现类。

河北师范⼤学软件体系结构期末复习总结软件体系结构复习第⼀章概述1.模式是⼀条由三部分组成的规则：⼀个特定的环境，⼀个问题，⼀个解决⽅案。

2.设计模式基于惯⽤法；体系结构模式基于设计模式。

3.好的系统设计应该具备的3个性质：可扩展性；灵活性；可插⼊性。

4.⾯对对象设计的原则：单⼀职责原则：⾼内聚性原则；避免相同的职责(功能)分散到不同的类中实现；避免⼀个类承担过多的职责——可以减少类之间的耦合；(类的设计主要⼯作是“发现职责”并“分离职责”；⼯⼚模式，模板⽅法模式，命令模式，代理模式遵守该设计模式)；单⼀职责原则的体系结构模式：⼀个模块，⼦系统也应该仅有⼀个引起他变化的原因。

开闭原则：Open: 模块的⾏为必须是开放的，⽀持扩展的，⽽不是僵化的；Closed:在对模块的功能进⾏扩展时，不应该影响或把规模的影响已有的程序模块；绝⼤部分的设计模式都符合开闭原则；抽象化是开闭原则的关键——要求开发⼈员在不修改系统中现有的功能代码前提下，⽽实现对应⽤系统功能进⾏扩展。

依赖倒置原则:将依赖关系倒置为依赖接⼝：上层模块不应依赖于下层模块，它们共同依赖于⼀个抽象；⽗类不能依赖⼦类，他们都要依赖抽象类；抽象不能以来具体，具体应该依赖于抽象。

接⼝原则：⼀个类对另外⼀个类的依赖应当是建⽴在最⼩的接⼝上；客户端不应该依赖那些它不需要的接⼝。

如何避免不良好的接⼝设计：⽤多个专门的接⼝，⽽不使⽤单⼀的接⼝;⼀个接⼝就只代表⼀个⾓⾊；使⽤接⼝隔离原则拆分接⼝时，⾸先必须满⾜单⼀职责原则。

合成复⽤原则:⼜称为组合/聚合复⽤原则；尽量使⽤对象组合，⽽不是继承来达到复⽤⽬的；⼀个新的对象⾥通过关联关系(包括组合关系和聚合关系)来使⽤⼀些已有的对象；新对象通过委派调⽤已有对象的⽅法达到复⽤其已有功能的⽬的；继承复⽤：(“⽩箱”复⽤)实现简单，易于扩展，没有⾜够的灵活性。

组合/聚合复⽤：(“⿊箱”复⽤)耦合度相对较低，选择性地调⽤成员对象的操作；可以在运⾏时动态进⾏。

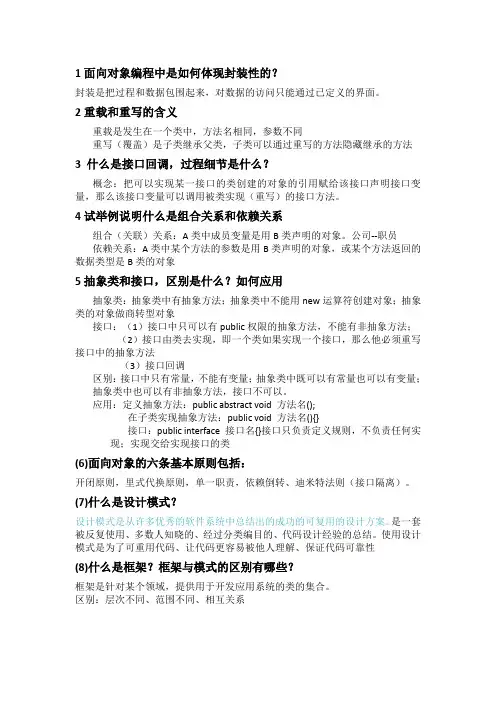

1面向对象编程中是如何体现封装性的？封装是把过程和数据包围起来，对数据的访问只能通过已定义的界面。

2重载和重写的含义重载是发生在一个类中，方法名相同，参数不同重写（覆盖）是子类继承父类，子类可以通过重写的方法隐藏继承的方法3 什么是接口回调，过程细节是什么？概念：把可以实现某一接口的类创建的对象的引用赋给该接口声明接口变量，那么该接口变量可以调用被类实现（重写）的接口方法。

4试举例说明什么是组合关系和依赖关系组合（关联）关系：A类中成员变量是用B类声明的对象。

公司--职员依赖关系：A类中某个方法的参数是用B类声明的对象，或某个方法返回的数据类型是B类的对象5抽象类和接口，区别是什么？如何应用抽象类：抽象类中有抽象方法；抽象类中不能用new运算符创建对象；抽象类的对象做商转型对象接口：（1）接口中只可以有public权限的抽象方法，不能有非抽象方法；（2）接口由类去实现，即一个类如果实现一个接口，那么他必须重写接口中的抽象方法（3）接口回调区别：接口中只有常量，不能有变量；抽象类中既可以有常量也可以有变量；抽象类中也可以有非抽象方法，接口不可以。

应用：定义抽象方法：public abstract void 方法名();在子类实现抽象方法：public void 方法名(){}接口：public interface 接口名{}接口只负责定义规则，不负责任何实现；实现交给实现接口的类(6)面向对象的六条基本原则包括：开闭原则，里式代换原则，单一职责，依赖倒转、迪米特法则（接口隔离）。

(7)什么是设计模式？设计模式是从许多优秀的软件系统中总结出的成功的可复用的设计方案。

是一套被反复使用、多数人知晓的、经过分类编目的、代码设计经验的总结。

使用设计模式是为了可重用代码、让代码更容易被他人理解、保证代码可靠性(8)什么是框架？框架与模式的区别有哪些？框架是针对某个领域，提供用于开发应用系统的类的集合。

区别：层次不同、范围不同、相互关系9举例说明面向对象的多态性。

软件架构期末试题及答案试题一：软件架构的定义和重要性（500字）答案：软件架构是指在软件开发过程中，对软件系统整体结构的设计和组织方式的规划和描述。

它决定了软件系统的基本结构，包括系统的各个模块、组件之间的关系以及数据流的流向等。

软件架构的设计在软件开发过程中起着重要的作用。

首先，软件架构可以提供系统的整体视图，帮助开发人员在理解系统结构和功能方面有更清晰的认识。

它可以将系统划分为若干模块和组件，明确每个模块和组件的职责和功能。

通过软件架构，开发人员可以更好地协作合作，提高开发效率。

其次，软件架构可以提高软件系统的复用性和可维护性。

通过良好的软件架构设计，可以使软件系统的各个模块和组件之间的耦合度降低，模块之间的接口定义清晰明确，便于重用和维护。

此外，软件架构的模块化特性也可以使系统的功能模块独立开发，方便后期的维护和升级。

再次，软件架构可以提高软件系统的性能和可扩展性。

良好的软件架构设计可以使系统的各个模块和组件之间的通信更高效，减少系统的资源占用和响应时间。

此外，软件架构考虑到了系统的可扩展性，可以方便地添加新的功能模块或者扩展已有的功能，满足不同用户的需求。

最后，软件架构可以提高软件系统的安全性和可靠性。

通过合理的软件架构设计，可以将安全性和可靠性的考虑融入到系统结构中，确保系统的安全防护措施得到有效地实施。

此外，软件架构的模块化特性可以使故障的定位和修复更加方便快捷，提高系统的可靠性。

总之，软件架构在软件开发过程中起着至关重要的作用。

它能够提供整体视图、提高复用性和可维护性、提高性能和可扩展性，以及提高安全性和可靠性。

因此，合理设计和规划软件架构对于软件系统的成功实施至关重要。

试题二：常见的软件架构模式及其特点（1000字）答案：在软件架构设计中，有多种常见的软件架构模式被广泛应用。

下面将介绍几种常见的软件架构模式及其特点：1. 分层架构（Layered Architecture）：分层架构是一种将系统划分为多个独立的层次的架构模式。

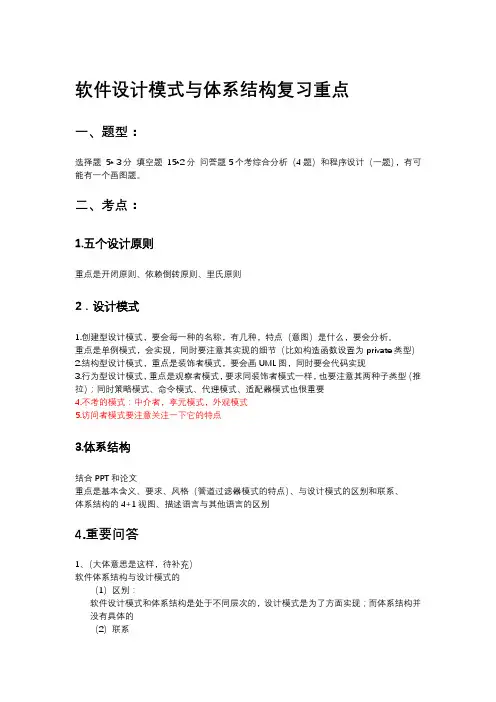

软件设计模式与体系结构复习重点
一、题型：
选择题5* 3分填空题15*2分问答题5个考综合分析（4题）和程序设计（一题），有可能有一个画图题。

二、考点：
1.五个设计原则
重点是开闭原则、依赖倒转原则、里氏原则
2．设计模式
1.创建型设计模式，要会每一种的名称，有几种，特点（意图）是什么，要会分析。

重点是单例模式，会实现，同时要注意其实现的细节（比如构造函数设置为private类型）
2.结构型设计模式，重点是装饰者模式，要会画UML图，同时要会代码实现
3.行为型设计模式，重点是观察者模式，要求同装饰者模式一样，也要注意其两种子类型（推拉）；同时策略模式、命令模式、代理模式、适配器模式也很重要
4.不考的模式：中介者，享元模式，外观模式
5.访问者模式要注意关注一下它的特点
3.体系结构
结合PPT和论文
重点是基本含义、要求、风格（管道过滤器模式的特点）、与设计模式的区别和联系、
体系结构的4+1视图、描述语言与其他语言的区别
4.重要问答
1、（大体意思是这样，待补充）
软件体系结构与设计模式的
（1）区别：
软件设计模式和体系结构是处于不同层次的，设计模式是为了方面实现；而体系结构并没有具体的
（2）联系。

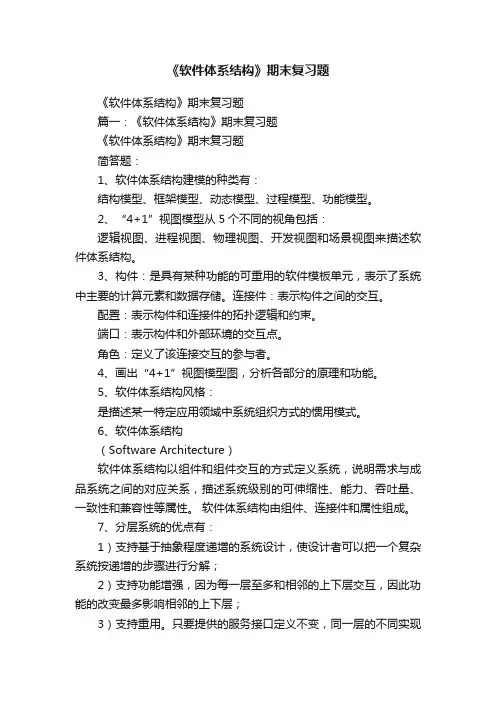

《软件体系结构》期末复习题《软件体系结构》期末复习题篇一：《软件体系结构》期末复习题《软件体系结构》期末复习题简答题：1、软件体系结构建模的种类有：结构模型、框架模型、动态模型、过程模型、功能模型。

2、“4+1”视图模型从5个不同的视角包括：逻辑视图、进程视图、物理视图、开发视图和场景视图来描述软件体系结构。

3、构件：是具有某种功能的可重用的软件模板单元，表示了系统中主要的计算元素和数据存储。

连接件：表示构件之间的交互。

配置：表示构件和连接件的拓扑逻辑和约束。

端口：表示构件和外部环境的交互点。

角色：定义了该连接交互的参与者。

4、画出“4+1”视图模型图，分析各部分的原理和功能。

5、软件体系结构风格：是描述某一特定应用领域中系统组织方式的惯用模式。

6、软件体系结构（Software Architecture）软件体系结构以组件和组件交互的方式定义系统，说明需求与成品系统之间的对应关系，描述系统级别的可伸缩性、能力、吞吐量、一致性和兼容性等属性。

软件体系结构由组件、连接件和属性组成。

7、分层系统的优点有：1）支持基于抽象程度递增的系统设计，使设计者可以把一个复杂系统按递增的步骤进行分解；2）支持功能增强，因为每一层至多和相邻的上下层交互，因此功能的改变最多影响相邻的上下层；3）支持重用。

只要提供的服务接口定义不变，同一层的不同实现可以交换使用。

这样，就可以定义一组标准的接口，而允许各种不同的实现方法。

8、分层系统的缺点有：1）并不是每个系统都可以很容易地划分为分层的模式，甚至即使一个系统的逻辑结构是层次化的，出于对系统性能的考虑，系统设计师不得不把一些低级或高级的功能综合起来；2）很难找到一个合适的、正确的层次抽象方法。

9、 B/S体系结构的优点有什么？答：1）基于B/S体系结构的软件，系统安装、修改和维护全在服务器端解决。

用户在使用系统时，仅仅需要一个浏览器就可运行全部的模块，真正达到了“零客户端”的功能，很容易在运行时自动升级。

精品文档简答题：、软件体系结构定义：1由构成系统的元素的,,行为和属性的高级抽象软件体系结构为软件系统提供了一个结构软体系结构不仅.,指导元素集成的模式以及这些模式的约束组成描述,这些元素的相互作用提还显示了系统需求和构成系统的元素之间的对应关系,指定了系统的组织结构和拓扑结构, 供了一些设计决策的基本原理。

4+1视图模型：2、最终用逻辑视图:,开发视图和场景视图)--个不同角度(逻辑视图,进程视图,物理视图从5;吞吐量等,性能可扩充性,,软件管理;进程视图:系统集成人员,户功能需求;开发视图:编程人员通信等。

安装,:系统工程人员,系统拓扑,物理视图3、体系结构的核心模型,,其中构件连接件和配置是最基本的元素。

,,连接件配置,端口,角色: 由5种元素组成构件表示了系统中主要的计算元素和数据存(1)构件是具有某种功能的可重用性的软件模板单元, ,复合构件和原子构件；,储构件有两种(2)连接件表示了构件之间的交互；配置表示了构件和连接件的拓扑逻辑和约束。

(3))风格优点：客户4、三层C/S(/服务器能提高系统和软件允许合理得划分三层结构的功能(1),使之在逻辑上保持相对独立性,; 的可维护性和可扩展性使之在处理负荷能力上与处理特性上(2) 允许更灵活有效地选用相应的平台和硬件系统, 精品文档．精品文档分别适应于结构清晰的三层,并且这些平台和各个组成部分可以具有良好的可升级性和开放性;(3)应用的各层可以并行开发,可以选择各自最适合的开发语言;(4)利用功能层有效地隔离开表示层与数据层,未授权的用户难以绕过功能层而利用数据库工具或黑客手段去非法访问数据层,为严格的安全管理奠定了坚持的基础。

三层比二层好在:三层C/S体系结构中增加了一个应用服务区可以将整个应用逻辑驻留在应用服务器上,而只有表示层存在客户机上,三层C/S体系结构将应用层序分成表示层,功能层和数据层三部分。

5、同传统分布式体系结构相比Web服务体系结构的主要优势:高度的通用性和易用性;完全的平台,语言独立性;高度的集成性;容易部署和发布6、UML的主要内容用例图;类图;对象图;顺序图;通信图;状态图;活动图;构件图;部署图7、与C/S相比,B/S的优点:基于B/S体系结构的软件，系统安装、修改和维护全在服务器端解决。

软件设计与体系结构复习软件设计与体系结构是软件工程中的两个重要概念，它们分别涉及到软件的设计和整体的组织结构。

软件设计关注的是如何将软件的需求转化为设计方案，而体系结构则关注如何合理地组织软件的各个组件以及它们之间的关系。

本文将介绍软件设计与体系结构的基本概念，以及复习相关知识点。

一、软件设计的基本概念软件设计是指根据软件需求对软件进行结构性设计的过程。

它涉及到软件的模块划分、模块之间的通信、数据流程的设计等方面。

软件设计的目标是使软件具有良好的可维护性、可扩展性和可重用性。

1.1软件设计的原则在软件设计过程中，需要遵循一些设计原则来保证软件的质量：（1）单一职责原则：一个模块或对象应该只有一个单一的职责。

（2）开放封闭原则：软件实体应该对扩展开放，对修改封闭。

（3）里氏替换原则：子类对象可以替换掉父类对象。

（4）接口隔离原则：使用多个小的接口，而不是一个大的接口。

（5）依赖倒置原则：高层模块不应该依赖于低层模块，二者都应该依赖于抽象。

1.2设计模式设计模式是软件设计中经验总结出的一些通用模式，它可以提供有效的解决方案，帮助我们设计出可重用、可扩展、可维护的软件系统。

常见的设计模式包括单例模式、工厂模式、策略模式等。

1.3UML图UML图是一种用来描述软件模型的图形化表示方法，它包括用例图、类图、时序图、活动图等。

UML图可以帮助我们更好地理解和设计软件系统。

二、体系结构的基本概念软件体系结构是指软件系统的整体组织结构，它关注的是软件系统的架构、模块划分、模块之间的通信等方面。

良好的软件体系结构可以提高软件系统的可维护性、可扩展性和可重用性。

2.1分层结构分层结构是一种常见的软件体系结构模式，它将软件系统划分为多个层次，每个层次都有特定的功能。

不同层次之间通过接口进行通信，使得每个层次都能相互独立地进行开发和维护。

2.2客户-服务器结构客户-服务器结构是一种常见的分布式体系结构模式，它将软件系统划分为客户端和服务器端两部分，客户端发送请求到服务器端，服务器端返回响应结果。

体系结构期末复习一、选择题（一）1. 设计模式的基本原理是( C )A.面向实现编程B.面向对象编程C.面向接口编程D.面向组合编程2. 设计模式的两大主题是( D )A.系统的维护与开发B.对象组合与类的继承C.系统架构与系统开发D.系统复用与系统扩展3. 依据设计模式思想，程序开发中应优先使用的是( A )关系实现复用。

A.组合聚合B.继承C.创建D. .以上都不对4. 关于继承表述错误的是( D )A.继承是一种通过扩展一个已有对象的实现，从而获得新功能的复用方法。

B.泛化类（超类）可以显式地捕获那些公共的属性和方法。

特殊类（子类）则通过附加属性和方法来进行实现的扩展。

C.破坏了封装性，因为这会将父类的实现细节暴露给子类。

D.继承本质上是“白盒复用”，对父类的修改，不会影响到子类。

5. 常用的设计模式可分为( A )A.创建型、结构型和行为型B.对象型、结构型和行为型C.过程型、创建型和结构型D.抽象型、接口型和实现型6. “不要和陌生人说话”是对( D )设计原则的通俗表述。

A.接口隔离B.里氏代换C.依赖倒转D. .迪米特法则7. 在适配器模式中，对象适配器模式是对( A )设计原则的典型应用A.合成聚合B.里氏代换C.依赖倒转D. .迪米特法则8. 将一个类的接口转换成客户希望的另一个接口，这句话是对（C）设计模式的描述A.策略模式B.桥接模式C.适配器模式D.单例模式9. 以下设计模式中属于结构模式的是( D )A. 观察者模式B.单例模式C.策略模式D.外观模式10. 以下不属于对象行为型模式是( D )A. 命令模式B.策略模式C.访问者模式D.桥接模式11. 下面的类图表示的是哪个设计模式( D )A. 抽象工厂模式B.观察者模式C.策略模式D.桥接模式12. Open-Close开闭原则的含义是一个软件实体( A )A.应当对扩展开放，对修改关闭。

B.应当对修改开放，对扩展关闭。

软件体系结构期末复习软件体系结构期末复习要点第⼀章绪论1. 软件⼯程的基本要素过程：⽀持软件开发各个环节的控制和管理。

⽅法：完成软件开发任务的技术⼿段。

⼯具：为软件开发提供⾃动的或半⾃动的软件⽀撑环境。

2. 软件⼯程的过程image-202101091334500853. 软件⼯程的⽅法⾯向服务：在应⽤表现层次上将软件构件化，即应⽤业务过程由服务组成，⽽服务由构件组装⽽成。

⾯向构件：寻求⽐类的粒度更⼤的且易于复⽤的构件，期望实现软件的再⼯程。

⾯向对象：以类为基本程序单元，对象是类的实例化，对象之间以消息传递为基本⼿段。

⾯向过程：以算法作为基本构造单元，强调⾃顶向下的功能分解，将功能和数据进⾏⼀定程度的分离。

第⼆章软件过程1. 软件过程模型的分类image-202101091345593432. 根据不同软件应⽤场景，选择合适的软件过程模型1. 瀑布模型image-20210109135141466特点：以预测性为原则。

以⽂档驱动开发过程。

以过程控制为核⼼。

根据瀑布模型的特点(连续⽆反馈)是对于每⼀个阶段来说，前⼀个阶段⼯作的正确⽆误是⾄关重要的。

因此，瀑布模型不能很好地适应那些需求不易确定和多变的软件项⽬的开发。

由于⼤项⽬在软件开发的前期阶段，⼈们很难详细地了解系统的许多细节，从⽽在项⽬进⾏过程中常会出现需求变化。

因此，瀑布模型适⽤于⼩系统开发项⽬，⽽不适⽤于⼤、中型软件系统开发。

2. 原型化模型image-20210109135859530原型化⽅法⾸先根据系统分析⼈员对⽤户要求的理解，模拟出⼀个系统原型，然后就这个模型与⽤户展开讨论。

所以，原型化⽅法是⼀种适应于需求不确定性的软件系统开发⽅法，即指在获得⼀组软件基本需求说明后，快速分析构造出⼀个⼩型的软件系统，满⾜⽤户的基本要求，使得⽤户可在试⽤原型过程中得到感受和启发，并做出反应、评价；然后开发者根据⽤户的意见对原型加以改进，获得新的原型版本，再次交由⽤户试⽤、评价。

软件体系结构复习内容软件体系结构是指软件系统在组织上的结构和模块之间的关系。

它描述了软件系统的组成部分、它们的关系以及它们与系统环境之间的交互。

软件体系结构的设计对于软件系统的可维护性、可扩展性和可重用性都起着重要的作用。

下面是软件体系结构的复习内容：1.软件体系结构基本概念-软件体系结构是指软件系统的组织结构和模块之间的关系。

-软件体系结构描述了软件系统的组成部分、它们的关系以及它们与系统环境之间的交互。

-软件体系结构设计是软件开发的重要环节，可以提高软件系统的可维护性、可扩展性和可重用性。

2.常见的软件体系结构类型-分层体系结构：将系统划分为多个层次，每个层次提供不同的功能。

-客户-服务器体系结构：将系统划分为客户端和服务器端，客户端向服务器端请求服务。

-基于事件的体系结构：系统通过事件进行组织和通信，每个部分都可以处理事件。

-面向对象体系结构：将系统划分为多个对象，对象之间通过消息进行通信。

-基于组件的体系结构：将系统划分为可独立开发和部署的组件，组件之间通过接口进行通信。

3.软件体系结构设计原则-模块化：将系统划分为多个模块，每个模块负责一个特定的功能。

-高内聚低耦合：模块内部的元素彼此之间紧密相关，而模块之间的关系尽量松散。

-可扩展性：系统能够容易地增加新的功能模块。

-可重用性：系统中的模块能够被多个应用程序共享和重复使用。

-可维护性：系统的设计应该容易理解和修改，以适应变化的需求。

4.软件体系结构设计方法-层次化设计：将系统划分为多个层次，每个层次负责不同的功能。

-面向对象设计：将系统划分为多个对象，对象之间通过消息进行通信。

-事件驱动设计：将系统划分为多个模块，每个模块通过事件进行组织和通信。

-领域驱动设计：将系统划分为多个领域模型，每个模型描述一个特定领域的概念和关系。

5.软件体系结构评估方法-场景分析法：通过分析系统在实际应用中的使用场景来评估其性能和可用性。

-静态分析法：通过对软件系统的源代码、设计文档和配置文件进行分析来评估其结构和质量。
