非均匀有理B样条(NURBS)方法在外形设计中的应用研究解析

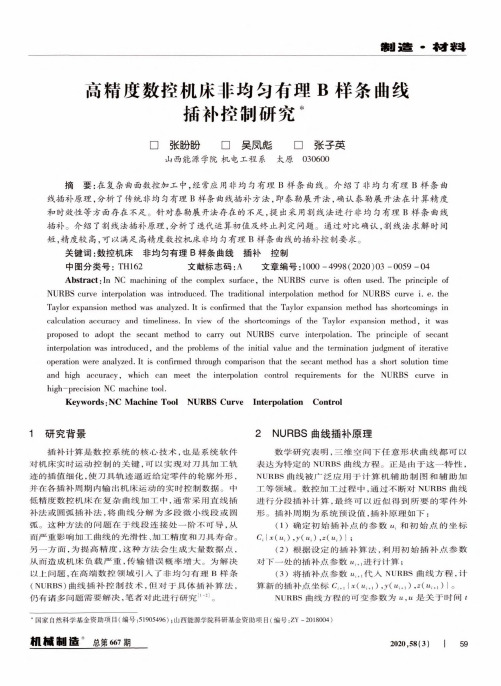

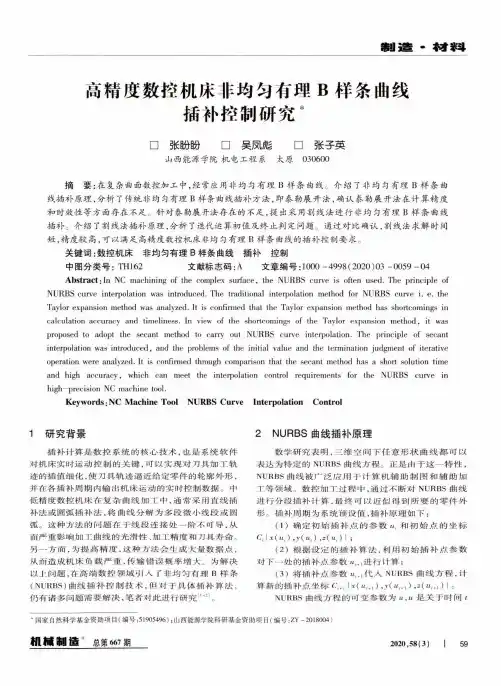

高精度数控机床非均匀有理B样条曲线 插 * 补控制研究
□ 张盼盼 口 吴凤彪 □ 张子英
山西能源学院机电工程系太原030600
摘 要：在复杂曲面数控加工中，经常应用非均匀有理B样条曲线。介绍了非均匀有理B样条曲
线插补原理，分析了传统非均匀有理B样条曲线插补方法，即泰勒展开法，确认泰勒展开法在计算精度
proposed to adopt the secant method to carry out NURBS curve interpolation. The principle of secant
interpolation was introduced, and the problems of the initial value and the termination judgment of iterative
(1) 确定初始插补点的参数“，和初始点的坐标 G {%(“；) ,y(u；) ,z(u. )}；
(2) 根据设定的插补算法，利用初始插补点参数 对下一处的插补点参数““，进行计算；
(3) 将插补点参数代入NURBS曲线方程，计 算新的插补点坐标 C,.| { x( uifI ) ,y( uitl ) ,z( uit, ) | o
high-precision NC machine tool.
Keywords: NC Machine Tool NURBS Curve Interpolation Control
1研究背景
插补计算是数控系统的核心技术，也是系统软件 对机床实时运动控制的关键，可以实现对刀具加工轨 迹的插值细化，使刀具轨迹逼近给定零件的轮廓外形， 并在各插补周期内输出机床运动的实时控制数据。中 低精度数控机床在复杂曲线加工中，通常采用直线插 补法或圆弧插补法，将曲线分解为多段微小线段或圆 弧。这种方法的问题在于线段连接处一阶不可导，从 而严重影响加工曲线的光滑性、加工精度和刀具寿命。 另一方面，为提高精度，这种方法会生成大量数据点， 从而造成机床负载严重，传输错误概率增大。为解决 以上问题，在高端数控领域引入了非均匀有理B样条 (NURBS)曲线插补控制技术，但对于具体插补算法， 仍有诸多问题需要解决，笔者对此进行研究。

基函数与度数的关系
度数和基函数共同决定了曲线的形状和性质。选择合适的 度数和基函数可以实现各种复杂的曲线形状，同时保证曲 线的光滑度和连续性。
03 NURBS曲线的生成方法
初始曲线生成
确定曲线起点和终点
根据设计需求，确定曲线的起点和终点坐标。
选择控制点
根据曲线形状要求，选择合适的控制点，控制点的数量和位置将影 响曲线的形状和精度。
确定权重因子
权重因子用于控制曲线的形状，通过调整权重因子可以改变曲线的 弯曲程度。
曲线细分与光顺
细分
将初始曲线细分成若干个小段， 每段曲线采用B样条曲线进行拟合 ，提高曲线的精度。
光顺
对细分后的曲线进行光顺处理， 消除曲线中的拐点和平滑曲线的 形状，使曲线更加平滑和连续。
曲线修改与调整
修改控制点
参数化精度
参数化的精度决定了曲线 表示的准确性和光滑度， 精度越高，曲线表示越精 确。
控制点与权因子的影响
控制点
控制点和权因子的关系
控制点是NURBS曲线中的重要元素， 它们决定了曲线的形状和位置。通过 调整控制点的位置，可以改变曲线的 形状。
控制点和权因子共同决定了曲线的形 状，通过合理设置它们的值，可以实 现各种复杂的曲线形状。
非均匀有理B样条（ NURBS曲线课件
目录
Contents
• NURBS曲线的基本概念 • NURBS曲线的数学表示 • NURBS曲线的生成方法 • NURBS曲线的应用实例 • NURBS曲线的优缺点分析
01 NURBS曲线的基本概念
NURBS曲线的定义
NURBS曲线是一种参数曲线， 它由非均匀有理基函数（ NURBS基函数）定义。
易于实现
NURBS曲线的数学模型相对简单，易于在计算机上实现，并且 已经有了许多现成的软件工具可供使用。

Nurbs 即是非均匀有理样条（Non uniform rational B-spline，NURBS），是在计算机图形学中常用的数学模型，用于产生和表示曲线及曲面。
而Fanuc系统里面的NURBS插补（NURBS Interpolation）功能特点如下：
汽车和飞机等工业用的模具多数用CAD设计，为了确保精度，设计中采用了非均匀有理化B-样条函数（NURBS）描述雕刻（Sculpture）曲面和曲线。因此，CNC系统设计了相应的插补功能，这样，NURBS曲线的表示式就可以直接指令CNC，避免了用微小的直线线段逼近的方法加工复杂轮廓的曲面或曲线。其优点是：①.程序短，从而使得占用的内存少。②.因为轮廓不是用微小线段模拟，故加工精度高。③.程序段间无中断，故加工速度快。④.主机与CNC之间无需高速传送数据，普通RS-232C口速度即可满足。
Байду номын сангаас
备注：a.FANUC的CNC，NURBS曲线的编程用3个参数描述：控制点，节点和权。
b.选购NURBS插补功能必须同时选购AI纳米高精度轮廓控制功能（AI nano high precision contour control）。
c.选购NURBS插补功能，与贵司的设计\编程人员有直接关联。也就是说贵司的加工程序为Nurbs曲面和曲线的话，而数控系统里面的NURBS插补功能才能发挥相应效用。

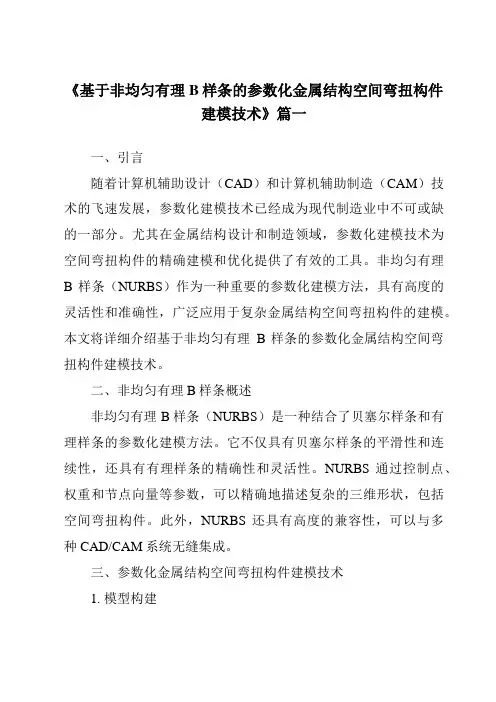

《基于非均匀有理B样条的参数化金属结构空间弯扭构件建模技术》篇一一、引言随着计算机辅助设计（CAD）和计算机辅助制造（CAM）技术的飞速发展，参数化建模技术已经成为现代制造业中不可或缺的一部分。

尤其在金属结构设计和制造领域，参数化建模技术为空间弯扭构件的精确建模和优化提供了有效的工具。

非均匀有理B样条（NURBS）作为一种重要的参数化建模方法，具有高度的灵活性和准确性，广泛应用于复杂金属结构空间弯扭构件的建模。

本文将详细介绍基于非均匀有理B样条的参数化金属结构空间弯扭构件建模技术。

二、非均匀有理B样条概述非均匀有理B样条（NURBS）是一种结合了贝塞尔样条和有理样条的参数化建模方法。

它不仅具有贝塞尔样条的平滑性和连续性，还具有有理样条的精确性和灵活性。

NURBS通过控制点、权重和节点向量等参数，可以精确地描述复杂的三维形状，包括空间弯扭构件。

此外，NURBS还具有高度的兼容性，可以与多种CAD/CAM系统无缝集成。

三、参数化金属结构空间弯扭构件建模技术1. 模型构建基于非均匀有理B样条的参数化建模技术，可以通过调整控制点、权重和节点向量等参数，精确地构建出复杂的金属结构空间弯扭构件。

首先，根据设计要求，确定构件的几何形状和尺寸。

然后，利用NURBS方法，创建出对应的三维模型。

在建模过程中，可以实时预览和调整模型，确保其满足设计要求。

2. 参数化设计参数化设计是NURBS建模技术的核心。

通过设定一系列参数，如控制点的位置、权重和节点向量的分布等，可以实现对模型形状的精确控制。

这种参数化设计方法具有高度的灵活性和可重复性，便于设计师进行反复修改和优化。

此外，参数化设计还可以与优化算法相结合，实现自动优化和设计。

3. 模型优化在完成初步建模后，可以通过模型优化技术进一步提高模型的精度和性能。

优化过程主要包括形状优化、尺寸优化和拓扑优化等。

利用NURBS模型的参数化特性，可以方便地对模型进行局部或全局的优化。

02
边界表示
截面线表示
• 利用B样条曲线表示三维模型的边界曲面
• B样条曲线用于表示三维模型的截面线
• 可以提高模型重建的精度和效率
• 可以用于模型的参数化设计和编辑
B样条曲线在三维曲线与曲面绘制中的应用
曲面绘制
• B样条曲线用于表示三维曲面的参数化表示
• 可以用于曲面的细分、拼接等操作
曲线绘制
• 利用B样条曲线表示三维曲线
• 可以实现高质量的图像修复
• 可以实现有效的图像去噪效
效果
果
B样条曲线在图像压缩与编码中的
应用
01
图像压缩
• 利用B样条曲线进行图像的降维表示
• 可以实现高效的图像压缩效果
02
图像编码
• B样条曲线用于表示图像中的关键点信
息
• 可以提高图像编码的效率和可靠性
06
B样条曲线在其他领域中的应用
B样条曲线在建筑设计中的应用


图像分割
边缘检测
• 利用B样条曲线逼近图像中的纹理和颜色信息
• B样条曲线用于表示图像中的边缘信息
• 可以实现精确的图像分割效果
• 可以提高边缘检测的准确性和鲁棒性
B样条曲线在图像修复与去噪中的应用
图像修复
图像去噪
• 利用B样条曲线进行图像的局
• B样条曲线用于表示图像中的
部修复和填充
平滑区域
• 可以实现平滑、连贯的曲线效果
B样条曲线在三维动画与游戏设计中的应用
模型动画
角色动画
01
02
• B样条曲线用于表示三维模
• 利用B样条曲线表示角色的
型的运动轨迹和形状变化
骨骼关节运动轨迹

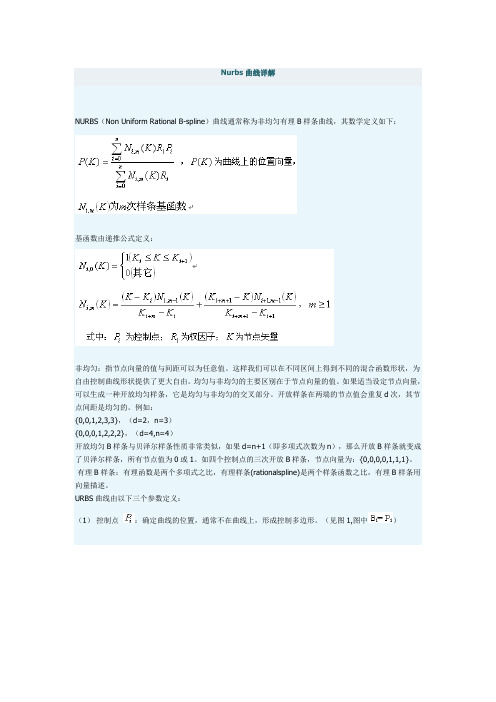

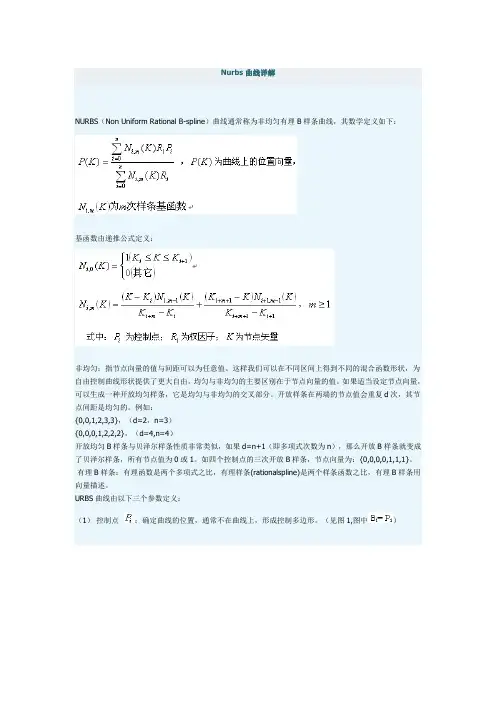

Nurbs曲线详解NURBS（Non Uniform Rational B-spline）曲线通常称为非均匀有理B样条曲线，其数学定义如下：基函数由递推公式定义：非均匀：指节点向量的值与间距可以为任意值。

这样我们可以在不同区间上得到不同的混合函数形状，为自由控制曲线形状提供了更大自由。

均匀与非均匀的主要区别在于节点向量的值。

如果适当设定节点向量，可以生成一种开放均匀样条，它是均匀与非均匀的交叉部分。

开放样条在两端的节点值会重复d次，其节点间距是均匀的。

例如：{0,0,1,2,3,3}，（d=2，n=3）{0,0,0,1,2,2,2}，（d=4,n=4）开放均匀B样条与贝泽尔样条性质非常类似，如果d=n+1（即多项式次数为n），那么开放B样条就变成了贝泽尔样条，所有节点值为0或1。

如四个控制点的三次开放B样条，节点向量为：{0,0,0,0,1,1,1}。

有理B样条：有理函数是两个多项式之比，有理样条(rationalspline)是两个样条函数之比，有理B样条用向量描述。

URBS曲线由以下三个参数定义：（1）控制点：确定曲线的位置，通常不在曲线上，形成控制多边形。

（见图1,图中）图1 控制点移动对曲线的影响（2）权因子：确定控制点的权值，它相当于控制点的“引力”，其值越大曲线就越接近控制点（见图2，Bi为控制点）。

图2 曲线随权因子变化（3）节点矢量K：NURBS曲线随着参数K的变化而变化，与控制顶点相对应的参数化点K称为节点，节点的集合Ki：[K0，K1…，Kn…,Kn+m+1]称为节点矢量。

节点：在曲线上任意一点有多于一个控制点产生影响（除了bezier的端点），节点就象一种边界，在这个边界上一个控制点失去影响作用，另一个控制点取得影响。

2、NURBS曲线怎样通过首末节点多重节点序列使得样条曲线更靠近于重复节点位置。

如果末端节点重复d+1次，则d 阶B-样条必须插值最后一个控制点。

因此，解决样条曲线不能横跨整个控制顶点序列的一个方法是，重复首尾两个节点，这样得到的样条曲线将插值首尾两个控制点。

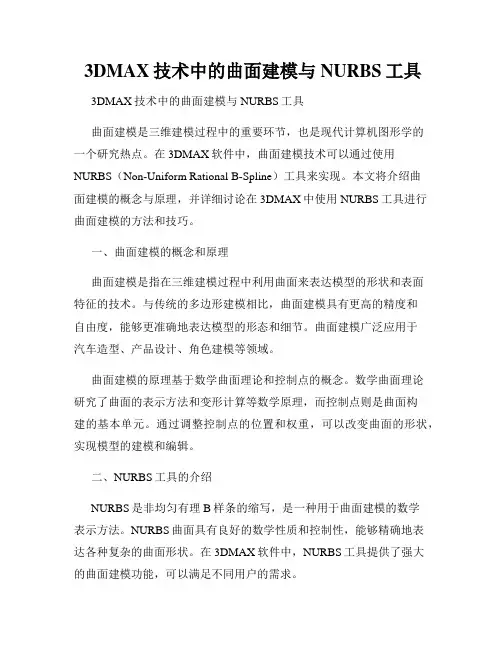

3DMAX技术中的曲面建模与NURBS工具3DMAX技术中的曲面建模与NURBS工具曲面建模是三维建模过程中的重要环节，也是现代计算机图形学的一个研究热点。

在3DMAX软件中，曲面建模技术可以通过使用NURBS（Non-Uniform Rational B-Spline）工具来实现。

本文将介绍曲面建模的概念与原理，并详细讨论在3DMAX中使用NURBS工具进行曲面建模的方法和技巧。

一、曲面建模的概念和原理曲面建模是指在三维建模过程中利用曲面来表达模型的形状和表面特征的技术。

与传统的多边形建模相比，曲面建模具有更高的精度和自由度，能够更准确地表达模型的形态和细节。

曲面建模广泛应用于汽车造型、产品设计、角色建模等领域。

曲面建模的原理基于数学曲面理论和控制点的概念。

数学曲面理论研究了曲面的表示方法和变形计算等数学原理，而控制点则是曲面构建的基本单元。

通过调整控制点的位置和权重，可以改变曲面的形状，实现模型的建模和编辑。

二、NURBS工具的介绍NURBS是非均匀有理B样条的缩写，是一种用于曲面建模的数学表示方法。

NURBS曲面具有良好的数学性质和控制性，能够精确地表达各种复杂的曲面形状。

在3DMAX软件中，NURBS工具提供了强大的曲面建模功能，可以满足不同用户的需求。

三、使用NURBS工具进行曲面建模的方法和技巧1. 创建NURBS曲线：首先，可以使用NURBS工具创建基础的曲线，如控制点曲线、曲率连续曲线等。

通过调整控制点和曲线的参数，可以实现曲线的形状调整和变形。

2. 创建基础曲面：在创建曲面之前，可以先创建NURBS曲线作为基础。

通过选择曲线并设置曲面拟合参数，可以生成基础的曲面结构。

3. 编辑曲面形状：在曲面建模中，可以通过调整控制点的位置和权重来编辑曲面的形状。

例如，通过移动控制点来改变曲面的凹凸度和曲率，通过修改权重来调整曲面上不同区域的弯曲程度。

4. 添加细节和纹理：除了调整曲面的形状，还可以通过添加细节和纹理来丰富模型的表现力。
