我国《城市热力网设计标准》给出的推荐值，见下表：单位：W/m2天津市冬季室外温度为-9℃，冻土层厚度为0.69m。
第二章热负荷计算确实定根据第一章表中数据可知，天津市住宅采暖面积热指标取40~50 W/m2，幼儿园采暖面积热指标取50~70 W/m2，综合分析当地的气象因素及建筑物的档次，取住宅采暖面积热指标为40 W/m2，幼儿园采暖面积热指标为50 W/m2。
确实定以目前我国的集中供热状况，供暖热负荷是城市集中供热系统中最主要的热负荷。
在不包括工艺用热的情况下，它占全部热负荷的80%~90%。
供暖设计热负荷的概算，可采用体积热指标法和面积热指标法进行计算。
因体积热指标法计算比较繁琐，不易于快速估算，故选用面积热指标法进行计算。
按面积热指标法，热负荷计算公式为：Q n，=q f F×10−3，式中Q n，——供暖设计热负荷，kW；q f——建筑物供暖面积热指标，W/m2；F——建筑物建筑面积，m2。
暖通空调-第2章-热负荷、冷负荷与湿负荷计算
第2章 热负荷、冷负荷与湿负荷计算华北电力大学-荆有印为了保持建筑物的热湿环境，在某一时刻需向房间供应的冷量称为冷负荷；相反，为了补偿房间失热需向房间供应的热量称为热负荷；为了维持房间相对湿度恒定需从房间除去的湿量称为湿负荷。
热负荷、冷负荷与湿负荷是暖通空调工程设计的基本依据，暖通空调设备容量的大小主要取决于热负荷、冷负荷与湿负荷的大小。
热负荷、冷负荷与湿负荷=f(室外气象参数,室内空气参数)2.1 室内外空气计算参数2.1.1 室外空气计算参数1. 夏季空调室外计算参数空调室外计算干球温度：取室外历年平均不保证50h 的干球温度；空调室外计算湿球温度：取室外历年平均不保证50h 的湿球温度。
空调室外计算日平均温度：取室外历年平均不保证5d 的平均温度；空调室外设计日逐时温度，按下式计算：d m o r t t t ∆+=β. (2-1)式中 m o t .—夏季空调室外计算日平均温度，℃； β—室外空气温度逐时变化系数，按表2-1确定；d t ∆—夏季空调室外计算平均日较差，℃，s o t .—夏季空调室外计算干球温度，℃。
表2-1空调室外空气计算温度：采用历年平均不保证1d 的日平均温度；空调室外空气计算相对湿度：采用历年一月份平均相对湿度的平均值。
3．冬季采暖室外计算温度和冬季通风计算温度采暖室外计算温度：取历年平均不保证5天的日平均温度； 通风室外计算温度：取累年最冷月平均温度；4．夏季通风室外计算温度和夏季通风室外计算相对湿度通风室外计算温度：取历年最热月14时的月平均温度的平均值；通风室外计算相对湿度：取历年最热月14时的月平均相对湿度的平均值。
2.1.2 室内空气计算参数1．室内空气计算参数的主要影响因素 ⑴建筑房间使用功能对舒适性的要求。
⑵地区、冷热源情况、经济条件和节能要求等因素。
2．室内空气计算参数的选择根据我国国家标准《采暖通风与空气调节设计规范》(GBJ19-87)的规定： ⑴对舒适性空调和采暖夏季：温度 24-28℃ 相对湿度 40％-65％： 风速 ≯0.3m/s 。
第2章城市供热热负荷计算
19
p max( y )
2.4热负荷的计算
2.4.1最大计算热负荷及平均热负荷 根据各热用户的热负荷曲线相加求得总热负荷 曲线，其最大值及平均值乘以K值（管网热损 失及换热站用汽系数），即求得换热站（锅炉 房）的最大计算热负荷及平均热负荷。
20
2.4.2如果不能取得热负荷曲线，则可以 采用热负荷资料进行计算
生活平均热负荷cpcpcpcpcp222423全年热负荷计算2424热负荷的估算采暖热负荷通风热负荷空调热负荷空调冬季热负荷cpcpcpcp23空调夏季热负荷生活热水热负荷生活热水平均热负荷生活热水最大热负荷住宅旅馆医院等建筑工业企业生活间公共浴室学校剧院体育馆等建筑copmax1036002425工业热负荷26城市供热管网热负荷261蒸汽管道和热水管道热负荷262凝结水回水管道热负荷凝结水自流回水管道凝结水余压回水管道max251什么是供热热负荷其在城市供热工程设计中具有什么作用
Dck Qyh
w (hck hw )
11
2.3热负荷典型曲线图绘制
2.3.1生产热负荷曲线 2.3.1.1典型日热负荷曲线
图2－1 典型日生产热负荷图 a)三班制典型日负荷图 b) 二班制典型日负荷图 c)一班制典型日负荷图
12
2.3.1生产热负荷曲线
2.3.1.2月负荷曲线 2.3.1.3年生产热负荷曲线
2.1.1.2按产品单耗验算
WbQnbs D hb hma hrt hma Ta
城市供热管网最大生产工艺热负荷，应取经核实后 的各热用户最大热负荷之和乘以同时使用系数。同 时使用系数可取0.6～0.9。
6
2.1.2采暖、空调热负荷资料的收集
采暖（空调）热负荷调查表
采暖 采暖指 面积 标
p max( y )
2.4热负荷的计算
2.4.1最大计算热负荷及平均热负荷 根据各热用户的热负荷曲线相加求得总热负荷 曲线，其最大值及平均值乘以K值（管网热损 失及换热站用汽系数），即求得换热站（锅炉 房）的最大计算热负荷及平均热负荷。
20
2.4.2如果不能取得热负荷曲线，则可以 采用热负荷资料进行计算
生活平均热负荷cpcpcpcpcp222423全年热负荷计算2424热负荷的估算采暖热负荷通风热负荷空调热负荷空调冬季热负荷cpcpcpcp23空调夏季热负荷生活热水热负荷生活热水平均热负荷生活热水最大热负荷住宅旅馆医院等建筑工业企业生活间公共浴室学校剧院体育馆等建筑copmax1036002425工业热负荷26城市供热管网热负荷261蒸汽管道和热水管道热负荷262凝结水回水管道热负荷凝结水自流回水管道凝结水余压回水管道max251什么是供热热负荷其在城市供热工程设计中具有什么作用
Dck Qyh
w (hck hw )
11
2.3热负荷典型曲线图绘制
2.3.1生产热负荷曲线 2.3.1.1典型日热负荷曲线
图2－1 典型日生产热负荷图 a)三班制典型日负荷图 b) 二班制典型日负荷图 c)一班制典型日负荷图
12
2.3.1生产热负荷曲线
2.3.1.2月负荷曲线 2.3.1.3年生产热负荷曲线
2.1.1.2按产品单耗验算
WbQnbs D hb hma hrt hma Ta
城市供热管网最大生产工艺热负荷，应取经核实后 的各热用户最大热负荷之和乘以同时使用系数。同 时使用系数可取0.6～0.9。
6
2.1.2采暖、空调热负荷资料的收集
采暖（空调）热负荷调查表
采暖 采暖指 面积 标
第2章 热负荷计算 (2)
W/ m2· ℃
c. 地面的传热系数 地面通常用地带划分法： 第一地带 K j =0.47 W/㎡· ℃
第二地带 K j =0.23 W/㎡· ℃
第三地带 K j =0.12 W/㎡· ℃ 第四地带 K j =0.07 W/㎡· ℃ 地面传热地带的划分 非保温地面的传热系数和热阻
地 带
（㎡· ℃／W） 第一地带 第二地带 第三地带 第四地带 （W／㎡· ℃）
A R n R w R p j n Ai R 0 i i 1
修 正 系 数
序 1 2 3 4 号
2 / 1 或 (2 3 ) / 21
0.09～0.19 0.20～0.39 0.40～0.69 0.70～0.99 0.86 0.93 0.96 0.98
供暖系统设计热负荷是供暖设计中最基本的 数据。它直接影响供暖系统方案的选择,供暖管
道管径和散热器等设备的确定，关系到供暖系统
的使用和经济效果。
二、围护结构的耗热量
围护结构耗热量包含内容：
①围护结构温差传热量。
②冷风渗透（缝隙渗入冷空气）耗热量。
③冷风侵入（外门开启侵入）耗热量。
④太阳辐射得热量。
按围护结构的不同朝向，选择不同的朝向修正率。 （注意各地规定）
Qch X ch .Q j
ቤተ መጻሕፍቲ ባይዱ
选用修正率时应考虑当地冬季日照率及辐射强度的大小。 冬季日照率小于35％的地区，东南、西南和南向的修正率 宜采用0～-10％，其他朝向可不修正。
② 风力附加耗热量
a. 主要原因： 考虑室外风速变化而对围护结构基本耗热量
供暖室外计算温度的用途：计算供暖建筑物围护结
暖通空调-第2章-热负荷、冷负荷与湿负荷计算
暖通空调-第2章-热负荷、冷负荷与湿负荷计算1. 热负荷计算1.1 热负荷计算的概念热负荷指的是单位时间内建筑物所需要的热量。
在暖通空调领域，热负荷计算是非常重要的一项工作，其精准程度直接影响着设计方案的质量。
1.2 热负荷计算的方法热负荷计算的方法主要分为传统计算法和现代计算法两种。
传统计算法传统计算法主要依据经验公式或者查表法来计算热负荷，这种方法优点在于简单易行，但精度较低，适合于一些建筑物的初步设计。
现代计算法现代计算法则主要依赖于计算机技术，通过数学模型和计算软件，可以做到更加精准的热负荷计算。
不过这种方法需要掌握一定的计算机技能才能应用。
1.3 热负荷计算的要点要做好热负荷计算，需要注意以下几点：1.做好建筑物的环境分析，包括气象条件、周边建筑物、设备情况等等；2.选择合适的计算方法和手段；3.按照一定的标准和规范进行计算；4.对计算结果进行反复核对和修正，确保精度。
2. 冷负荷计算2.1 冷负荷计算的概念冷负荷指的是单位时间内建筑物需要的冷量。
冷负荷计算是设计空调系统的重要前提和基础，其准确性关系到空调系统的节能效果和使用效果。
2.2 冷负荷计算的方法冷负荷计算的方法很多，常见的有传统计算法和电脑计算法两种。
传统计算法传统计算法主要是基于经验公式或者查表法进行计算，这种方法适用于简单建筑物和初步设计。
但是精度较低，无法满足高精度的设计需求。
现代计算法现代计算法则主要依赖于计算机技术，采用数学模型和计算软件进行计算。
这种方法计算精度高，可以应用于对精度要求高的设计项目中。
2.3 冷负荷计算的要点冷负荷计算的要点可以概括为以下几点：1.做好建筑物的环境分析，包括气象条件、周边建筑物、变化规律等等；2.选择合适的计算方法和手段；3.参照一定的标准和规范进行计算；4.对计算结果进行反复核对和修正，确保精度。
3. 湿负荷计算3.1 湿负荷计算的概念湿负荷是指单位时间内建筑物所需要的水分量。
湿负荷计算是一项非常重要的工作，可以用于确定恰当的空气湿度，实现更加舒适的室内环境。
第2章_供暖
高压蒸汽采暖系统与低压蒸汽采暖系统相比，有 如下特点：
（3） 凝结水温度高，在它通过疏水器减压后，会重新汽 化，易产生二次蒸发。在有条件的地方，要尽可能将二次 蒸汽送到附近低压蒸汽供暖系统或热水供应系统中加以利 用。
（4） 工业企业的锅炉房，往往既供应生产工艺用汽，同 时也供应高压蒸汽供暖系统所需要的蒸汽。锅炉房送出的 蒸汽压力常常很高，因此在蒸汽送入高压蒸汽供暖系统之 前，要用减压装置将蒸汽压力降至所要求的数值。一般情 况下，高压蒸汽供暖系统的蒸汽压力不超过300kPa。
每一组散热器或立管上装有疏水器，以阻 止蒸汽进入凝水管；
蒸汽干管沿蒸汽流动方向有向下的坡度； 管路中空气通过凝水管至凝水箱排入大气； 在水泵和锅炉连接的管路上设止回阀； 减少“水击”现象。
高压蒸汽采暧系统
高压蒸汽采暖系统的热媒为相对压力大 于70kPa。
1-室外蒸汽管； 2-室内高压蒸汽供热管； 3-室内高压蒸汽供暖管； 4-减压装置； 5-补偿器； 6-疏水器； 7-开式凝水箱； 8-空气管； 9-凝水泵； 10-固定支点； 11-安全阀
热水供暖系统
民用建筑热水供暖系统大多采用低温水作为 热媒。设计供、回水温度多采用95℃/70℃ 或采用85℃/60℃）。
高温水供暖系统一般宜在生产厂房中应用。 设 计 供 、 回 水 温 度 大 多 采 用 120 ～ 130℃/70～80℃。
2.1建筑供热系统的组成和形式
热水供暖系统
循环动力 自然循环系统依靠水的密度差进行循环 机械循环系统依靠水泵压力进行循环
2.1建筑供热系统的组成和形式
辐射采暖系统
利用低温热水或高温水加热周围壁面、地面 温度的辐射传热和空气的对流传热结合系统。
冬季低温辐射采暖，热水（ 低于60℃ ）管 道（铜管、PVC管、复合管）按一定的间距 埋在具有一定蓄热能力地板结构内，管底铺 设保温层以防热量损失。
02第二章-室内外气象参数及冷热湿负荷计算
32°C
冷却水管
热水管
热水器
冷却水泵 热水泵
集中空调系统示意图
烟囱
2
空调系统简图
3
你知道吗？——带着问题学习！
►1、室内外气象参数如何规定？ ►2、气象参数与负荷有何关系？ ►3、什么是负荷？不同类型负荷的形成机理？ ►4、建筑负荷如何分类统计？负荷大小如何影
响建筑设备配置和暖通空调方式？ ►5、现有负荷计算方法有哪些？如何利用专业
注意：参考《建筑环境学》，理解人体热平衡、热舒适 评价及等效温度等相关概念。
10
工艺性空调室内参数标准说明
► 对于设置工艺性空调的工业建筑，其室内参 数应根据工艺要求，并考虑必要的卫生条件 确定。
► 在可能的条件下，应尽量提高夏季室内温度 基数，以节省建设投资和运行费用。另外， 室温基数过低（如20℃），由于夏季室内 外温差太大，工作人员普遍感到不舒适，室 温基数提高一些，对改善室内工作人员的卫 生条件也是有好处的。
（1）室内外温差引起的围护结构耗热量； （2）加热由门、窗等缝隙渗入室内的冷空气的
耗热量； （3）加热由外部进入的冷物料和运输工具的耗
热量； （4）加热由门、孔洞等处进入的冷空气耗热量； （5） 室内水分蒸发耗热量； （6） 通风换气耗热量； （7）其他方面散失的热量。
28
房间得热量
（1） 工艺设备散热量； （2）热物料的散热量； （3）太阳辐射进入室内的热量。
►注：统计干湿球温度时，宜采用当地气象台 站每天4次的定时温度记录，并以每次记录值 代表6h的温度值核算。
►夏季空调室外计算湿球温度，应采用历年平均不保证 50h的湿球温度。
►夏季空调室外计算日平均温度，应采用历年平均不保 证5天的日平均温度。
冷却水管
热水管
热水器
冷却水泵 热水泵
集中空调系统示意图
烟囱
2
空调系统简图
3
你知道吗？——带着问题学习！
►1、室内外气象参数如何规定？ ►2、气象参数与负荷有何关系？ ►3、什么是负荷？不同类型负荷的形成机理？ ►4、建筑负荷如何分类统计？负荷大小如何影
响建筑设备配置和暖通空调方式？ ►5、现有负荷计算方法有哪些？如何利用专业
注意：参考《建筑环境学》，理解人体热平衡、热舒适 评价及等效温度等相关概念。
10
工艺性空调室内参数标准说明
► 对于设置工艺性空调的工业建筑，其室内参 数应根据工艺要求，并考虑必要的卫生条件 确定。
► 在可能的条件下，应尽量提高夏季室内温度 基数，以节省建设投资和运行费用。另外， 室温基数过低（如20℃），由于夏季室内 外温差太大，工作人员普遍感到不舒适，室 温基数提高一些，对改善室内工作人员的卫 生条件也是有好处的。
（1）室内外温差引起的围护结构耗热量； （2）加热由门、窗等缝隙渗入室内的冷空气的
耗热量； （3）加热由外部进入的冷物料和运输工具的耗
热量； （4）加热由门、孔洞等处进入的冷空气耗热量； （5） 室内水分蒸发耗热量； （6） 通风换气耗热量； （7）其他方面散失的热量。
28
房间得热量
（1） 工艺设备散热量； （2）热物料的散热量； （3）太阳辐射进入室内的热量。
►注：统计干湿球温度时，宜采用当地气象台 站每天4次的定时温度记录，并以每次记录值 代表6h的温度值核算。
►夏季空调室外计算湿球温度，应采用历年平均不保证 50h的湿球温度。
►夏季空调室外计算日平均温度，应采用历年平均不保 证5天的日平均温度。
供热计算说明书

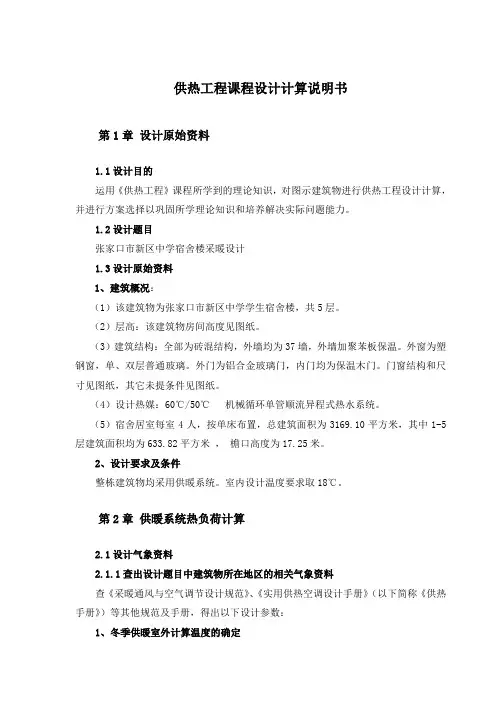

供热工程课程设计计算说明书第1章设计原始资料1.1设计目的运用《供热工程》课程所学到的理论知识，对图示建筑物进行供热工程设计计算，并进行方案选择以巩固所学理论知识和培养解决实际问题能力。

1.2设计题目张家口市新区中学宿舍楼采暖设计1.3设计原始资料1、建筑概况：（1）该建筑物为张家口市新区中学学生宿舍楼，共5层。
（2）层高：该建筑物房间高度见图纸。
（3）建筑结构：全部为砖混结构，外墙均为37墙，外墙加聚苯板保温。
外窗为塑钢窗，单、双层普通玻璃。
外门为铝合金玻璃门，内门均为保温木门。
门窗结构和尺寸见图纸，其它未提条件见图纸。
（4）设计热媒：60℃/50℃机械循环单管顺流异程式热水系统。
（5）宿舍居室每室4人，按单床布置，总建筑面积为3169.10平方米，其中1-5层建筑面积均为633.82平方米，檐口高度为17.25米。
2、设计要求及条件整栋建筑物均采用供暖系统。
室内设计温度要求取18℃。
第2章供暖系统热负荷计算2.1设计气象资料2.1.1查出设计题目中建筑物所在地区的相关气象资料查《采暖通风与空气调节设计规范》、《实用供热空调设计手册》（以下简称《供热手册》）等其他规范及手册，得出以下设计参数：1、冬季供暖室外计算温度的确定采暖室外计算温度，应采用历年平均不保证5天的日平均温度，主要用于计算采暖设计热负荷。
查得张家口市冬季供暖室外计算温度为-12℃。
2、冬季室外平均风速冬季室外平均风速应采用累年最冷3个月各月平均风速的平均值，“累年最冷3个月”，系指累年逐月平均气温最低的3个月，主要用来计算风力附加耗热量和冷风渗透耗热量。
查得张家口市冬季室外平均风速为3.6/m s 。
3、冬季主导风向冬季“主导风向”即为“虽多风向”，采用的是累年最冷3个月平均频率最高的风向，风向的频率指在一个观测周期内，某风向出现的次数占总数的百分数，主要用来计算冷风渗透耗热量。
用四个字母ESWN 分别表示东南西北四个方向，其它方位用这四个字母组合表示风的吹向，即风从外面刮来的方向。
