列管式石墨换热器

列管石墨换热器结构石墨换热器是一种常用于工业领域的换热设备，它利用石墨材料的优异导热性能，实现了高效的热量传递。

其中，列管石墨换热器是一种常见的石墨换热器结构。

本文将详细介绍列管石墨换热器的结构及其工作原理。

一、列管石墨换热器的结构列管石墨换热器主要由外壳、管束、管板、管座等部分组成。

外壳是换热器的主体结构，通常由碳钢或不锈钢制成，具有良好的强度和密封性。

管束是换热器的核心部分，由大量的石墨管组成，这些石墨管即是热媒流动的通道，也是热量传递的载体。

管板则用于固定和密封石墨管，通常由不锈钢制成，具有耐腐蚀性能。

而管座则用于支撑和固定管束，通常由碳钢或不锈钢制成，具有良好的强度和稳定性。

在列管石墨换热器中，石墨管的排列方式有多种，常见的有等间距排列和三角排列两种。

等间距排列是指石墨管在管板上均匀排列，形成规则的方阵状布局；而三角排列则是指石墨管按照一定的角度排列，形成类似蜂窝状的布局。

这两种排列方式各有优劣，具体选择取决于换热器所处理的介质和工艺要求。

二、列管石墨换热器的工作原理列管石墨换热器的工作原理主要基于热量传导和流体传热两个过程。

首先，热源通过石墨管内壁传导热量，使得管内的工作介质温度升高。

同时，冷却介质经过石墨管外壁，吸收热量并降低温度。

通过这样的热量传导过程，热源的热量被传递给冷却介质，实现了热量的转移。

在换热过程中，流体传热是一个关键环节。

通过管束内的石墨管，热量可以高效传递给流经管内的工作介质。

同时，冷却介质流经管束外的石墨管，与管内的工作介质进行热交换，吸收热量并带走。

在这个过程中，流体的流速和流量对换热效果起着重要的影响。

因此，合理设计和控制流体的流态参数，对于提高列管石墨换热器的换热效率具有重要意义。

三、列管石墨换热器的应用列管石墨换热器由于其结构简单、换热效率高等特点，在许多领域得到广泛应用。

例如，列管石墨换热器可以用于化工行业中的蒸馏、蒸发、吸收等过程，实现不同介质之间的热量转移。

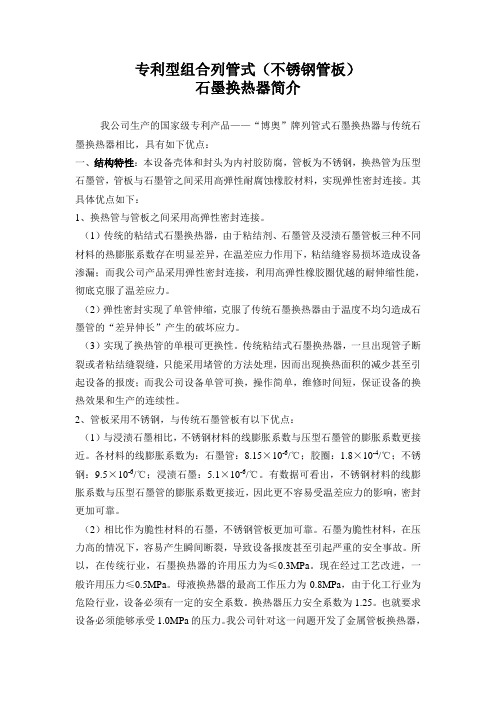

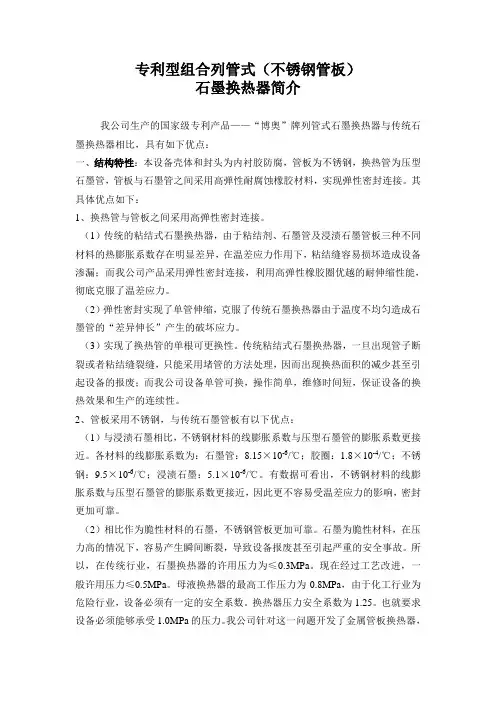

专利型组合列管式（不锈钢管板）石墨换热器简介我公司生产的国家级专利产品——“博奥”牌列管式石墨换热器与传统石墨换热器相比，具有如下优点：一、结构特性：本设备壳体和封头为内衬胶防腐，管板为不锈钢，换热管为压型石墨管，管板与石墨管之间采用高弹性耐腐蚀橡胶材料，实现弹性密封连接。

其具体优点如下：1、换热管与管板之间采用高弹性密封连接。

（1）传统的粘结式石墨换热器，由于粘结剂、石墨管及浸渍石墨管板三种不同材料的热膨胀系数存在明显差异，在温差应力作用下，粘结缝容易损坏造成设备渗漏；而我公司产品采用弹性密封连接，利用高弹性橡胶圈优越的耐伸缩性能，彻底克服了温差应力。

（2）弹性密封实现了单管伸缩，克服了传统石墨换热器由于温度不均匀造成石墨管的“差异伸长”产生的破坏应力。

（3）实现了换热管的单根可更换性。

传统粘结式石墨换热器，一旦出现管子断裂或者粘结缝裂缝，只能采用堵管的方法处理，因而出现换热面积的减少甚至引起设备的报废；而我公司设备单管可换，操作简单，维修时间短，保证设备的换热效果和生产的连续性。

2、管板采用不锈钢，与传统石墨管板有以下优点：（1）与浸渍石墨相比，不锈钢材料的线膨胀系数与压型石墨管的膨胀系数更接近。

各材料的线膨胀系数为：石墨管：8.15×10-6/℃；胶圈：1.8×10-4/℃；不锈钢：9.5×10-6/℃；浸渍石墨：5.1×10-6/℃。

有数据可看出，不锈钢材料的线膨胀系数与压型石墨管的膨胀系数更接近，因此更不容易受温差应力的影响，密封更加可靠。

（2）相比作为脆性材料的石墨，不锈钢管板更加可靠。

石墨为脆性材料，在压力高的情况下，容易产生瞬间断裂，导致设备报废甚至引起严重的安全事故。

所以，在传统行业，石墨换热器的许用压力为≤0.3MPa。

现在经过工艺改进，一般许用压力≤0.5MPa。

母液换热器的最高工作压力为0.8MPa，由于化工行业为危险行业，设备必须有一定的安全系数。

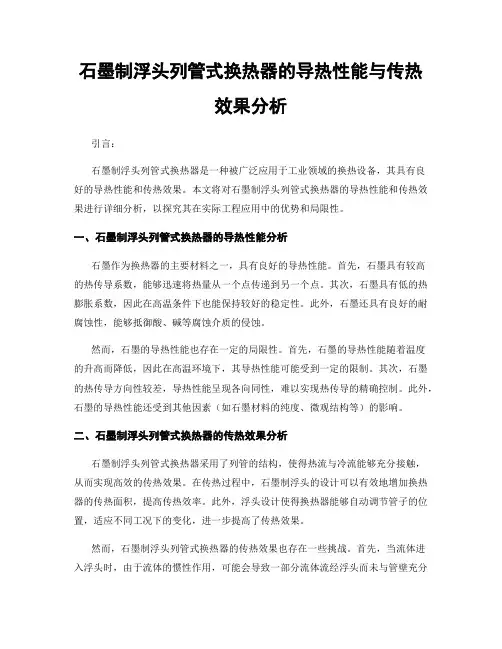

石墨制浮头列管式换热器的导热性能与传热效果分析引言：石墨制浮头列管式换热器是一种被广泛应用于工业领域的换热设备，其具有良好的导热性能和传热效果。

本文将对石墨制浮头列管式换热器的导热性能和传热效果进行详细分析，以探究其在实际工程应用中的优势和局限性。

一、石墨制浮头列管式换热器的导热性能分析石墨作为换热器的主要材料之一，具有良好的导热性能。

首先，石墨具有较高的热传导系数，能够迅速将热量从一个点传递到另一个点。

其次，石墨具有低的热膨胀系数，因此在高温条件下也能保持较好的稳定性。

此外，石墨还具有良好的耐腐蚀性，能够抵御酸、碱等腐蚀介质的侵蚀。

然而，石墨的导热性能也存在一定的局限性。

首先，石墨的导热性能随着温度的升高而降低，因此在高温环境下，其导热性能可能受到一定的限制。

其次，石墨的热传导方向性较差，导热性能呈现各向同性，难以实现热传导的精确控制。

此外，石墨的导热性能还受到其他因素（如石墨材料的纯度、微观结构等）的影响。

二、石墨制浮头列管式换热器的传热效果分析石墨制浮头列管式换热器采用了列管的结构，使得热流与冷流能够充分接触，从而实现高效的传热效果。

在传热过程中，石墨制浮头的设计可以有效地增加换热器的传热面积，提高传热效率。

此外，浮头设计使得换热器能够自动调节管子的位置，适应不同工况下的变化，进一步提高了传热效果。

然而，石墨制浮头列管式换热器的传热效果也存在一些挑战。

首先，当流体进入浮头时，由于流体的惯性作用，可能会导致一部分流体流经浮头而未与管壁充分接触，从而降低传热效率。

其次，由于浮头的设计复杂度较高，生产与维护成本相对较高，导致一定的经济压力。

三、优化石墨制浮头列管式换热器的导热性能与传热效果的方法探讨为了进一步优化石墨制浮头列管式换热器的导热性能和传热效果，可以采取以下方法：1. 优化石墨材料的选择和制备工艺，选择高纯度石墨材料，并通过改变制备工艺来提高石墨材料的导热性能。

2. 设计并优化浮头结构，使得流体能够充分接触管壁，增加传热面积，并改善导热性能。

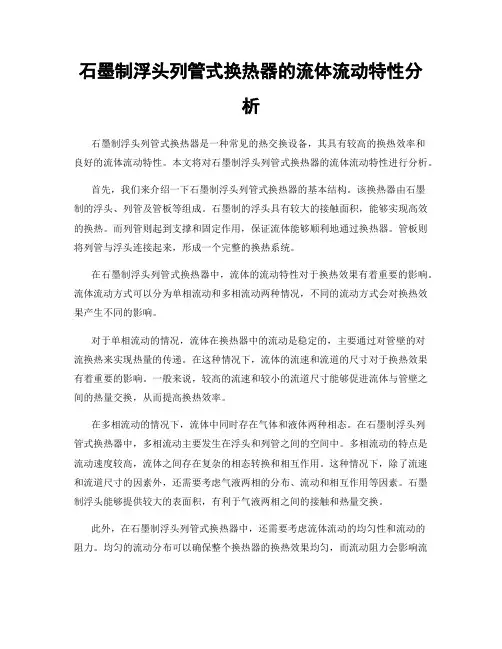

石墨制浮头列管式换热器的流体流动特性分析石墨制浮头列管式换热器是一种常见的热交换设备，其具有较高的换热效率和良好的流体流动特性。

本文将对石墨制浮头列管式换热器的流体流动特性进行分析。

首先，我们来介绍一下石墨制浮头列管式换热器的基本结构。

该换热器由石墨制的浮头、列管及管板等组成。

石墨制的浮头具有较大的接触面积，能够实现高效的换热。

而列管则起到支撑和固定作用，保证流体能够顺利地通过换热器。

管板则将列管与浮头连接起来，形成一个完整的换热系统。

在石墨制浮头列管式换热器中，流体的流动特性对于换热效果有着重要的影响。

流体流动方式可以分为单相流动和多相流动两种情况，不同的流动方式会对换热效果产生不同的影响。

对于单相流动的情况，流体在换热器中的流动是稳定的，主要通过对管壁的对流换热来实现热量的传递。

在这种情况下，流体的流速和流道的尺寸对于换热效果有着重要的影响。

一般来说，较高的流速和较小的流道尺寸能够促进流体与管壁之间的热量交换，从而提高换热效率。

在多相流动的情况下，流体中同时存在气体和液体两种相态。

在石墨制浮头列管式换热器中，多相流动主要发生在浮头和列管之间的空间中。

多相流动的特点是流动速度较高，流体之间存在复杂的相态转换和相互作用。

这种情况下，除了流速和流道尺寸的因素外，还需要考虑气液两相的分布、流动和相互作用等因素。

石墨制浮头能够提供较大的表面积，有利于气液两相之间的接触和热量交换。

此外，在石墨制浮头列管式换热器中，还需要考虑流体流动的均匀性和流动的阻力。

均匀的流动分布可以确保整个换热器的换热效果均匀，而流动阻力会影响流体的流速和压降，进而影响热传导和流体的流动特性。

因此，为了实现更好的换热效果，需要合理设计换热器的流道结构和管道布局，以减小流体流动的阻力。

石墨制浮头列管式换热器的流体流动特性分析不仅需要考虑上述因素，还需要经过实验和数值模拟的验证。

实验通常采用流量计、压力计和温度计等仪器设备对流体的流动性能进行测试，从而获取相关的数据和参考指标。

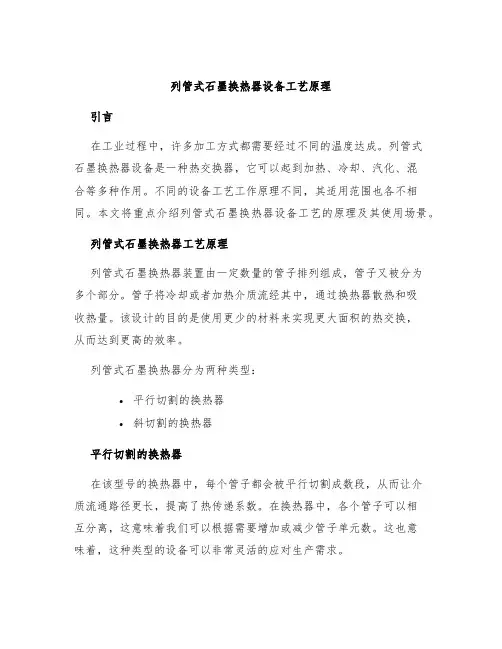

列管式石墨换热器设备工艺原理引言在工业过程中，许多加工方式都需要经过不同的温度达成。

列管式石墨换热器设备是一种热交换器，它可以起到加热、冷却、汽化、混合等多种作用。

不同的设备工艺工作原理不同，其适用范围也各不相同。

本文将重点介绍列管式石墨换热器设备工艺的原理及其使用场景。

列管式石墨换热器工艺原理列管式石墨换热器装置由一定数量的管子排列组成，管子又被分为多个部分。

管子将冷却或者加热介质流经其中，通过换热器散热和吸收热量。

该设计的目的是使用更少的材料来实现更大面积的热交换，从而达到更高的效率。

列管式石墨换热器分为两种类型：•平行切割的换热器•斜切割的换热器平行切割的换热器在该型号的换热器中，每个管子都会被平行切割成数段，从而让介质流通路径更长，提高了热传递系数。

在换热器中，各个管子可以相互分离，这意味着我们可以根据需要增加或减少管子单元数。

这也意味着，这种类型的设备可以非常灵活的应对生产需求。

斜切割的换热器主要是通过斜向切割每个卷材的方式来实现。

这种设计允许流经的流体沿着底部壁面自然流动，并在上部形成紊流。

这种设计能够提高热传递系数，因为会形成一个湍流区域，进一步加强了散热和吸热。

石墨换热器设备的使用场景这种类型的设备广泛应用于化工、冶金、电力、石油、食品、医药等众多行业，主要作用是传递热量。

石墨换热器适用于高温、低温、腐蚀性能介质和多相流体，是使用最广泛，历史最长的一种换热器设备。

在以下情况中，石墨换热器被广泛应用：化学反应器石墨换热器设备在化学反应器中尤其重要，因为每个反应都需要精确控制其温度。

在化学过程中，涉及到高温、低温和各种化学处理。

石墨换热器的耐腐蚀性能可以满足这些需要，同时热效率和低压损失的要求也得到了满足。

电力产业石墨换热器在电力行业中也有很广泛的应用，主要在核电站和火力发电站中使用。

在火力发电过程中，石墨换热器通常是用在锅炉转换器中，有助于给水加热过程中回收热能，节约能源。

在核电站中，热交换器被用作冷却水和燃料棒之间的低温换热器，有助于保持核反应堆运作中恒定温度。

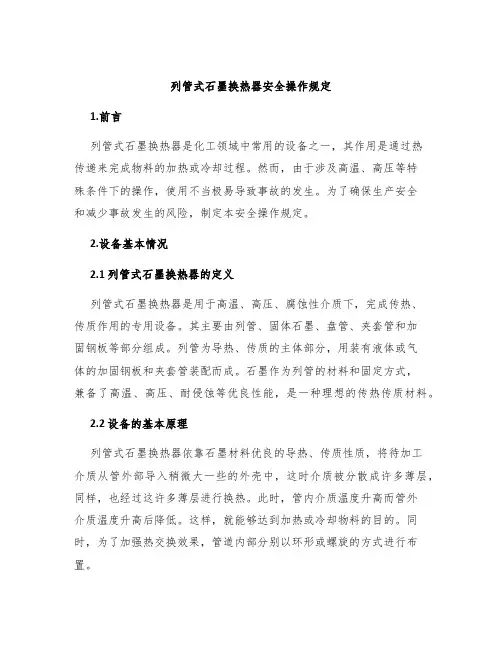

列管式石墨换热器安全操作规定1.前言列管式石墨换热器是化工领域中常用的设备之一，其作用是通过热传递来完成物料的加热或冷却过程。

然而，由于涉及高温、高压等特殊条件下的操作，使用不当极易导致事故的发生。

为了确保生产安全和减少事故发生的风险，制定本安全操作规定。

2.设备基本情况2.1 列管式石墨换热器的定义列管式石墨换热器是用于高温、高压、腐蚀性介质下，完成传热、传质作用的专用设备。

其主要由列管、固体石墨、盘管、夹套管和加固钢板等部分组成。

列管为导热、传质的主体部分，用装有液体或气体的加固钢板和夹套管装配而成。

石墨作为列管的材料和固定方式，兼备了高温、高压、耐侵蚀等优良性能，是一种理想的传热传质材料。

2.2 设备的基本原理列管式石墨换热器依靠石墨材料优良的导热、传质性质，将待加工介质从管外部导入稍微大一些的外壳中，这时介质被分散成许多薄层，同样，也经过这许多薄层进行换热。

此时，管内介质温度升高而管外介质温度升高后降低。

这样，就能够达到加热或冷却物料的目的。

同时，为了加强热交换效果，管道内部分别以环形或螺旋的方式进行布置。

2.3 设备的使用场合列管式石墨换热器主要应用在生产过程中，用于冷却、加热、蒸馏、蒸发、吸收等工艺流程中。

其主要应用场合包括：石化、精细化工、食品、医药、环保等行业领域。

3.设备使用安全规定3.1 安装前的检查在设备安装前，应首先对设备及其配件进行检查，并进行以下确认：•确认设备、配件完整无损，无变形、管口无歪裂、无隙缝、无损伤、无夹杂、无缺口、氧化，石墨管表面无杂质、无变形。

•确认附件及其连接处完好，接管处无泄漏。

•确认设备各部门之间联接处无漏，管、夹、板、弯、参数、阀门、支架定位准确牢固。

3.2 设备操作规范操作设备时，必须严格按照以下规定操作：•在使用设备前，应全面检查设备以及相关管路、控制系统、气源是否正常、是否有划痕、磨损、破损等缺陷，排除设备故障，防止事故发生。

•操作人员必须经过专业培训，并取得运行许可。

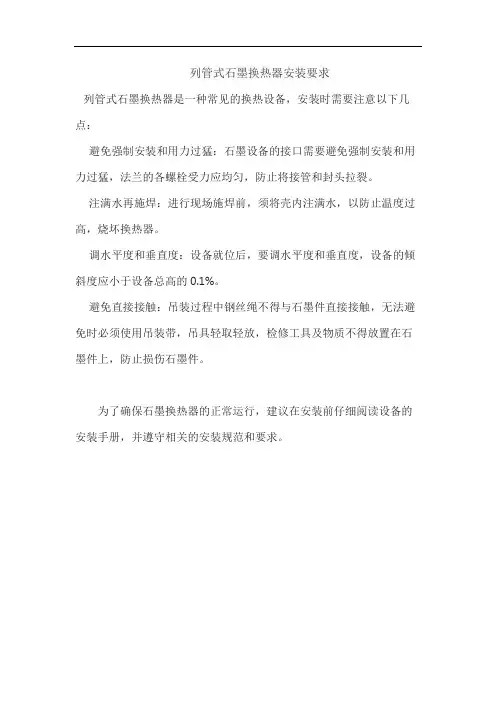

列管式石墨换热器安装要求
列管式石墨换热器是一种常见的换热设备，安装时需要注意以下几点：
避免强制安装和用力过猛：石墨设备的接口需要避免强制安装和用力过猛，法兰的各螺栓受力应均匀，防止将接管和封头拉裂。

注满水再施焊：进行现场施焊前，须将壳内注满水，以防止温度过高，烧坏换热器。

调水平度和垂直度：设备就位后，要调水平度和垂直度，设备的倾斜度应小于设备总高的0.1%。

避免直接接触：吊装过程中钢丝绳不得与石墨件直接接触，无法避免时必须使用吊装带，吊具轻取轻放，检修工具及物质不得放置在石墨件上，防止损伤石墨件。

为了确保石墨换热器的正常运行，建议在安装前仔细阅读设备的安装手册，并遵守相关的安装规范和要求。

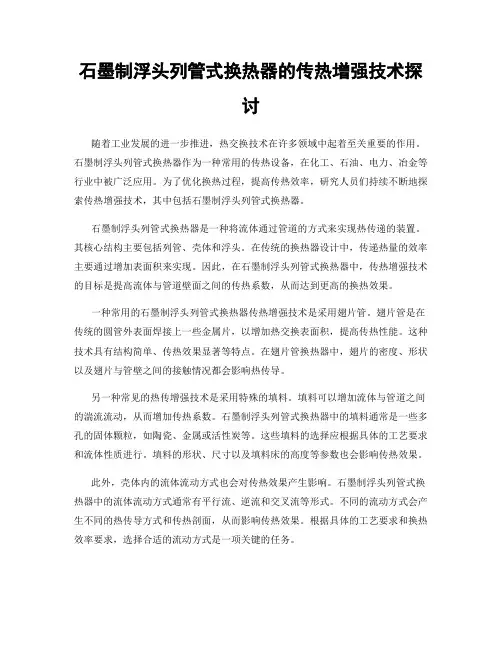

石墨制浮头列管式换热器的传热增强技术探讨随着工业发展的进一步推进，热交换技术在许多领域中起着至关重要的作用。

石墨制浮头列管式换热器作为一种常用的传热设备，在化工、石油、电力、冶金等行业中被广泛应用。

为了优化换热过程，提高传热效率，研究人员们持续不断地探索传热增强技术，其中包括石墨制浮头列管式换热器。

石墨制浮头列管式换热器是一种将流体通过管道的方式来实现热传递的装置。

其核心结构主要包括列管、壳体和浮头。

在传统的换热器设计中，传递热量的效率主要通过增加表面积来实现。

因此，在石墨制浮头列管式换热器中，传热增强技术的目标是提高流体与管道壁面之间的传热系数，从而达到更高的换热效果。

一种常用的石墨制浮头列管式换热器传热增强技术是采用翅片管。

翅片管是在传统的圆管外表面焊接上一些金属片，以增加热交换表面积，提高传热性能。

这种技术具有结构简单、传热效果显著等特点。

在翅片管换热器中，翅片的密度、形状以及翅片与管壁之间的接触情况都会影响热传导。

另一种常见的热传增强技术是采用特殊的填料。

填料可以增加流体与管道之间的湍流流动，从而增加传热系数。

石墨制浮头列管式换热器中的填料通常是一些多孔的固体颗粒，如陶瓷、金属或活性炭等。

这些填料的选择应根据具体的工艺要求和流体性质进行。

填料的形状、尺寸以及填料床的高度等参数也会影响传热效果。

此外，壳体内的流体流动方式也会对传热效果产生影响。

石墨制浮头列管式换热器中的流体流动方式通常有平行流、逆流和交叉流等形式。

不同的流动方式会产生不同的热传导方式和传热剖面，从而影响传热效果。

根据具体的工艺要求和换热效率要求，选择合适的流动方式是一项关键的任务。

此外，还有一些其他的传热增强技术也值得探讨。

例如，增大管道的内径可以减小对流传热阻力，提高传热效率。

在石墨制浮头列管式换热器中，合理设计浮头的结构可以防止流体直接进入管道底部，从而减少局部压降，提高传热效果。

此外，通过调整不同介质的流体流速和浮头高度的变化，可以优化传热性能。
