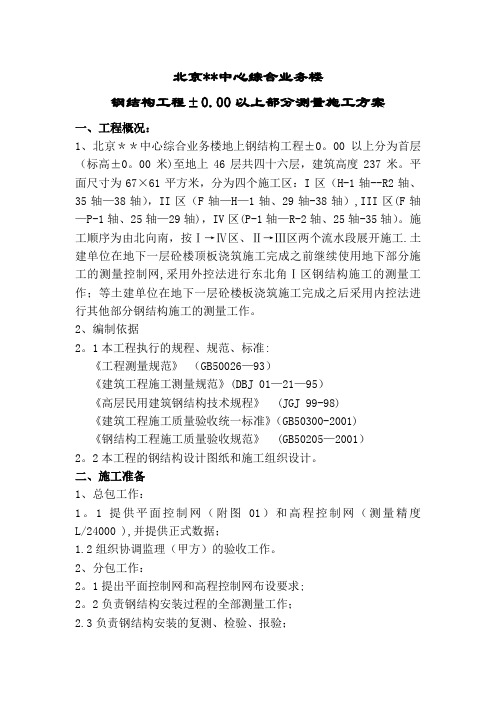

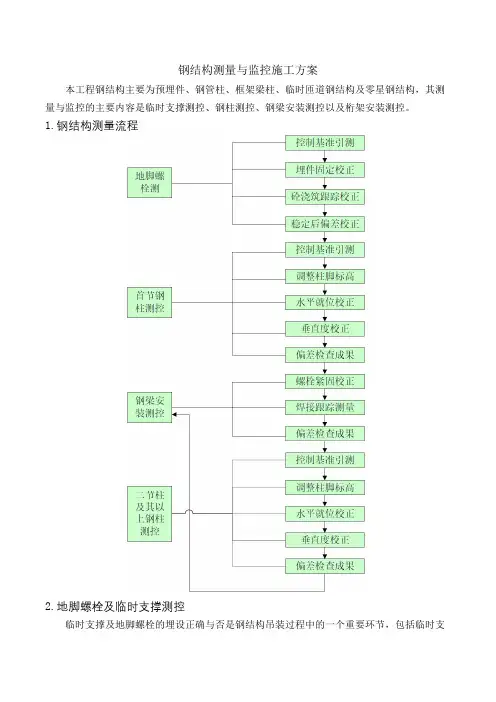

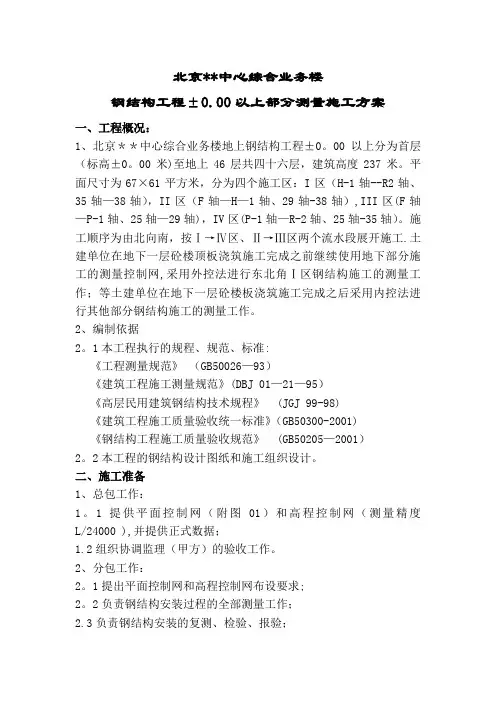

北京**中心综合业务楼钢结构工程±0.00以上部分测量施工方案一、工程概况：1、北京＊＊中心综合业务楼地上钢结构工程±0。
00以上分为首层（标高±0。
00米)至地上46层共四十六层，建筑高度237米。
平面尺寸为67×61平方米，分为四个施工区：I区（H-1轴--R2轴、35轴—38轴），II区（F轴—H—1轴、29轴-38轴）,III区(F轴—P-1轴、25轴—29轴)，IV区(P-1轴—R-2轴、25轴-35轴）。
施工顺序为由北向南，按Ⅰ→Ⅳ区、Ⅱ→Ⅲ区两个流水段展开施工.土建单位在地下一层砼楼顶板浇筑施工完成之前继续使用地下部分施工的测量控制网,采用外控法进行东北角Ⅰ区钢结构施工的测量工作；等土建单位在地下一层砼楼板浇筑施工完成之后采用内控法进行其他部分钢结构施工的测量工作。
2、编制依据2。
1本工程执行的规程、规范、标准:《工程测量规范》（GB50026—93）《建筑工程施工测量规范》(DBJ 01—21—95）《高层民用建筑钢结构技术规程》 (JGJ 99-98)《建筑工程施工质量验收统一标准》（GB50300-2001)《钢结构工程施工质量验收规范》 (GB50205—2001）2。
2本工程的钢结构设计图纸和施工组织设计。
二、施工准备1、总包工作：1。
1提供平面控制网（附图01）和高程控制网（测量精度L/24000 ),并提供正式数据；1.2组织协调监理（甲方）的验收工作。
2、分包工作：2。
1提出平面控制网和高程控制网布设要求;2。
2负责钢结构安装过程的全部测量工作；2.3负责钢结构安装的复测、检验、报验；2.4负责整理提供测量资料.三、人员、仪器设备的准备1、测量人员准备:1.施工测量组:负责钢结构安装过程的测量工作.本工程的测量小组由安装一、二队8名测量人员组成，并保证每个作业段不少于2人，该小组的每位成员在施工前必须接受培训.1。
2复测组:负责本单位测量工作的复测检验,组织协调监理及相关管理部门的复测检验工作,由项目部的4名专业测量人员组成。
首钢地产·蔡家项目（N01-04/02号地块）测量施工方案编制单位：北京城建亚泰建设集团有限公司第十五项目部编制时间：编制人：审核人：审批人：目录1.编制依据 (1)2.工程概况 (1)3.准备工作 (7)4.施工测量的基本要求 (8)5.平面轴线控制网和高程测设 (10)6.基础部分的施工测量 (15)7.主体结构施工阶段的施工测量 (18)8.装修阶段施工测量 (23)9.工程重点部位的测量控制方法 (23)10.质量保证措施 (25)11.沉降观测 (25)12.安全和环保措施 (26)13.验线计划 (26)1.编制依据2.工程概况本工程为首钢地产·蔡家项目二期工程,共46栋单体工程。
位于重庆市北碚区N01-04/03地块，总建筑面积：83702.11平米。
主体结构为框架剪力墙结构，基础采用桩基础、独立基础及条形基础。
2.1基本概况如下表：2.2本建筑物±0.000设计标高相当于绝对标高如下表（单位M）：3.准备工作3.1人员配备根据本工程规模项目部配备一名测量人员主持测量工作，两名测量员负责施工中日常测量工作，共计测量人员三名；施工队伍各配3-4人配合测量工作。
要求测量人员全部持证上岗。
3.2测量仪器、机具的准备要求所有计量器具均应经过法定计量检定合格，且在有效期内。
3.3技术准备3.3.1全面了解设计意图，认真熟悉与审核图纸。
施测人员通过对总平面图和设计说明的阅读，以了解工程总体布局，工程特点，周围环境，每栋建筑物坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置以及每栋首层±0.000的绝对标高，了解总图后认真阅读建筑和结构施工图，及时校对建筑物的平面、立面、剖面的以尺寸、形状、构造和它的放线依据，在熟悉图纸时，着重掌握轴线的尺寸，查看其相关间的轴线及标高是否吻合，有无矛盾存在。
3.3.2全面了解现场情况。
4.施工测量的基本要求4.1施工测量组织工作由项目专业测量人员成立测量工作室，根据甲方给定的设计图纸和勘测院在现场周边提供的平面坐标与高程控制点建立场区控制网和建筑物方格网。

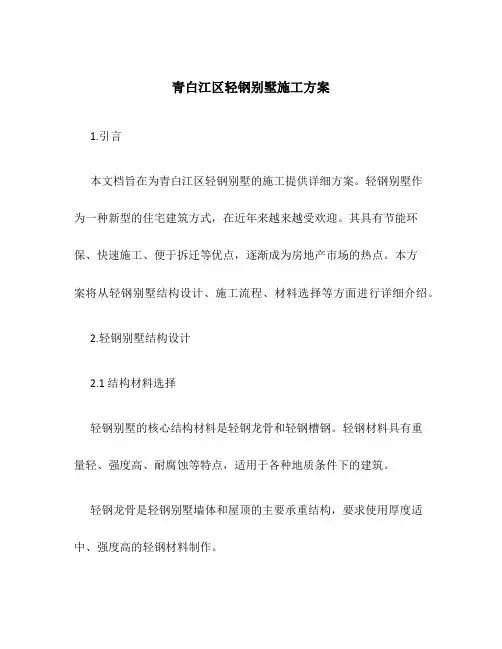

青白江区轻钢别墅施工方案1.引言本文档旨在为青白江区轻钢别墅的施工提供详细方案。
轻钢别墅作为一种新型的住宅建筑方式，在近年来越来越受欢迎。
其具有节能环保、快速施工、便于拆迁等优点，逐渐成为房地产市场的热点。
本方案将从轻钢别墅结构设计、施工流程、材料选择等方面进行详细介绍。
2.轻钢别墅结构设计2.1 结构材料选择轻钢别墅的核心结构材料是轻钢龙骨和轻钢槽钢。
轻钢材料具有重量轻、强度高、耐腐蚀等特点，适用于各种地质条件下的建筑。
轻钢龙骨是轻钢别墅墙体和屋顶的主要承重结构，要求使用厚度适中、强度高的轻钢材料制作。
轻钢槽钢用于轻钢别墅的地面结构，要求使用防腐处理过的轻钢材料，以增加其使用寿命。
2.2 结构设计原则轻钢别墅的结构设计应符合以下原则：•结构稳定：轻钢别墅的结构设计应能够承受地震、台风等自然灾害的影响，保证房屋的稳定安全。
•施工简便：轻钢别墅的结构设计应尽量简单，减少施工难度和时间。
•可拆卸性：轻钢别墅的结构设计应考虑到以后可能需要拆迁的情况，便于拆卸和再利用。
3.施工流程3.1 地基处理地基处理是轻钢别墅施工的第一步。
首先需要进行地面平整和打桩，以保证地基的稳定性。
然后根据设计要求进行地基加固和防水处理。
3.2 框架安装框架安装是轻钢别墅施工的关键步骤。
首先根据结构设计要求，制作好轻钢龙骨和轻钢槽钢，并进行防腐处理。
然后按照安装图纸的指导，将龙骨和槽钢按序安装在地基上。
安装完成后，进行框架的调整和固定。
3.3 墙体、屋面和地面施工墙体、屋面和地面施工是轻钢别墅施工的主要部分。
首先进行墙体的搭建，按照设计要求安装轻钢龙骨和外墙板，并进行固定。
然后进行屋面的安装，按照设计要求安装轻钢屋架和屋面板，并进行固定。
最后进行地面的铺装，按照设计要求铺设轻钢槽钢和地面材料，完成地面的施工。
4.材料选择在轻钢别墅的施工过程中，材料选择至关重要。
合适的材料不仅能够提高施工效率，还能够提升房屋的质量和舒适度。
4.1 轻钢材料轻钢别墅施工中所使用的轻钢材料应符合国家相关标准，并具有优异的耐腐蚀性能和强度。

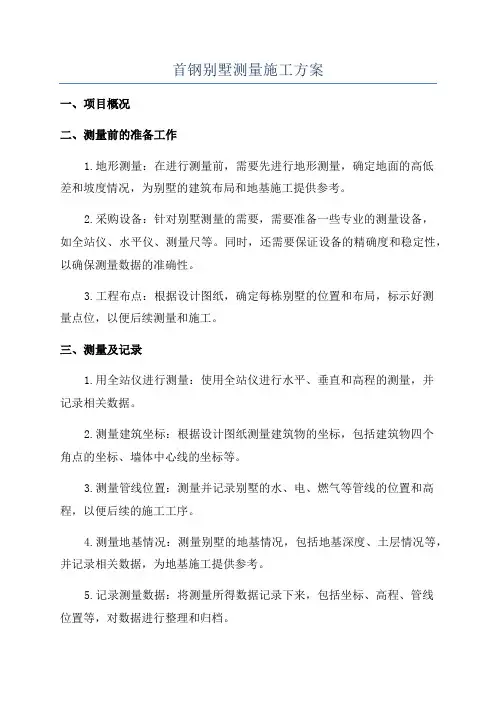

首钢别墅测量施工方案一、项目概况二、测量前的准备工作1.地形测量：在进行测量前，需要先进行地形测量，确定地面的高低差和坡度情况，为别墅的建筑布局和地基施工提供参考。
2.采购设备：针对别墅测量的需要，需要准备一些专业的测量设备，如全站仪、水平仪、测量尺等。
同时，还需要保证设备的精确度和稳定性，以确保测量数据的准确性。
3.工程布点：根据设计图纸，确定每栋别墅的位置和布局，标示好测量点位，以便后续测量和施工。
三、测量及记录1.用全站仪进行测量：使用全站仪进行水平、垂直和高程的测量，并记录相关数据。
2.测量建筑坐标：根据设计图纸测量建筑物的坐标，包括建筑物四个角点的坐标、墙体中心线的坐标等。
3.测量管线位置：测量并记录别墅的水、电、燃气等管线的位置和高程，以便后续的施工工序。
4.测量地基情况：测量别墅的地基情况，包括地基深度、土层情况等，并记录相关数据，为地基施工提供参考。
5.记录测量数据：将测量所得数据记录下来，包括坐标、高程、管线位置等，对数据进行整理和归档。
四、施工过程1.管线施工：根据测量数据，进行别墅的水、电、燃气管线的施工，确保管线的准确位置和高程。
2.地基施工：根据地基测量数据，进行别墅的地基施工，确保地基的稳固性和承载力。
3.建筑施工：根据测量数据，进行别墅的建筑施工，包括墙体、楼板、屋顶等，在施工过程中，严格按照测量数据进行定位和布置。
4.验收过程：在施工完成后，进行测量验收，与原始设计图纸进行对比，确保施工的准确性和符合设计要求。
五、施工质量控制1.设备保养：定期检查和维护测量设备，保证设备的稳定性和准确性。
2.培训施工人员：培训施工人员，确保其具备测量技巧和操作能力，提高测量的准确性和效率。
3.质量检查：在每个施工阶段进行质量检查，确保施工符合测量要求和设计要求。
4.建立测量档案：对测量数据进行归档和保存，建立档案，以备后续的维护和验收。
六、安全措施1.安全培训：对施工人员进行安全培训，强化施工现场的安全意识。

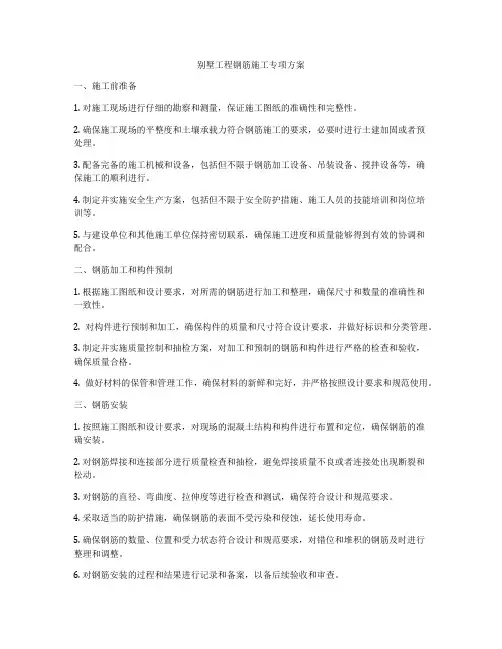

别墅工程钢筋施工专项方案一、施工前准备1. 对施工现场进行仔细的勘察和测量，保证施工图纸的准确性和完整性。
2. 确保施工现场的平整度和土壤承载力符合钢筋施工的要求，必要时进行土建加固或者预处理。
3. 配备完备的施工机械和设备，包括但不限于钢筋加工设备、吊装设备、搅拌设备等，确保施工的顺利进行。
4. 制定并实施安全生产方案，包括但不限于安全防护措施、施工人员的技能培训和岗位培训等。
5. 与建设单位和其他施工单位保持密切联系，确保施工进度和质量能够得到有效的协调和配合。
二、钢筋加工和构件预制1. 根据施工图纸和设计要求，对所需的钢筋进行加工和整理，确保尺寸和数量的准确性和一致性。
2. 对构件进行预制和加工，确保构件的质量和尺寸符合设计要求，并做好标识和分类管理。
3. 制定并实施质量控制和抽检方案，对加工和预制的钢筋和构件进行严格的检查和验收，确保质量合格。
4. 做好材料的保管和管理工作，确保材料的新鲜和完好，并严格按照设计要求和规范使用。
三、钢筋安装1. 按照施工图纸和设计要求，对现场的混凝土结构和构件进行布置和定位，确保钢筋的准确安装。
2. 对钢筋焊接和连接部分进行质量检查和抽检，避免焊接质量不良或者连接处出现断裂和松动。
3. 对钢筋的直径、弯曲度、拉伸度等进行检查和测试，确保符合设计和规范要求。
4. 采取适当的防护措施，确保钢筋的表面不受污染和侵蚀，延长使用寿命。
5. 确保钢筋的数量、位置和受力状态符合设计和规范要求，对错位和堆积的钢筋及时进行整理和调整。
6. 对钢筋安装的过程和结果进行记录和备案，以备后续验收和审查。
四、验收和检查1. 在钢筋施工完工后，对钢筋的数量、尺寸、连接、焊接、防护等进行全面的验收和检查。
2. 对钢筋连接和焊接部分进行静载和动载的试验，确保连接牢固和无裂纹。
3. 对钢筋的防腐工作进行抽检和测试，确保防腐层的良好性能和持久性。
4. 确保钢筋的质量和安全符合相关标准和规定，如有不合格的地方，即时整改并重新提交验收。

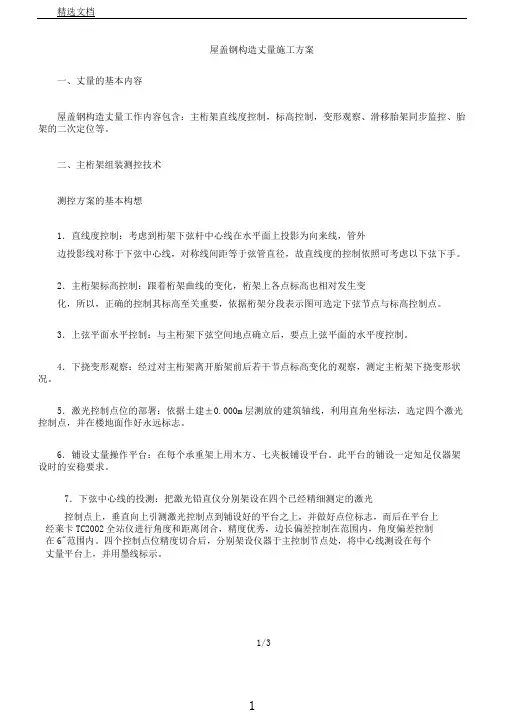

屋盖钢构造丈量施工方案一、丈量的基本内容屋盖钢构造丈量工作内容包含：主桁架直线度控制，标高控制，变形观察、滑移胎架同步监控、胎架的二次定位等。
二、主桁架组装测控技术测控方案的基本构想1．直线度控制：考虑到桁架下弦杆中心线在水平面上投影为向来线，管外边投影线对称于下弦中心线，对称线间距等于弦管直径，故直线度的控制依照可考虑以下弦下手。
2．主桁架标高控制：跟着桁架曲线的变化，桁架上各点标高也相对发生变化，所以，正确的控制其标高至关重要，依据桁架分段表示图可选定下弦节点与标高控制点。
3．上弦平面水平控制：与主桁架下弦空间地点确立后，要点上弦平面的水平度控制。
4．下挠变形观察：经过对主桁架离开胎架前后若干节点标高变化的观察，测定主桁架下挠变形状况。
5．激光控制点位的部署：依据土建±0.000m层测放的建筑轴线，利用直角坐标法，选定四个激光控制点，并在楼地面作好永远标志。
6．铺设丈量操作平台：在每个承重架上用木方、七夹板铺设平台。
此平台的铺设一定知足仪器架设时的安稳要求。
7．下弦中心线的投测：把激光铅直仪分别架设在四个已经精细测定的激光控制点上，垂直向上引测激光控制点到铺设好的平台之上，并做好点位标志，而后在平台上经莱卡TC2002全站仪进行角度和距离闭合，精度优秀，边长偏差控制在范围内，角度偏差控制在6"范围内。
四个控制点位精度切合后，分别架设仪器于主控制节点处，将中心线测设在每个丈量平台上，并用墨线标示。
1/38．下弦控制节点的投测：因为每榀桁架分5段进行组装，故每段都一定做好节点控制，依据桁架分段状况，节点作为控制依照。
参照土建+7.00m层建筑轴线网，选定定位轴线作为控制基线，在此基线上经过分析法找出控制节点的投影与基线的交点，而后分别将这些交点投测到平台之上，并与下弦杆中心线投影线订交，即获得下弦控制节点在水平面上的投影点，见图（七）。
这样每榀桁架直线度控制就以丈量平台上所测设下弦中心线为依照，经过吊线锤的方法来达成。

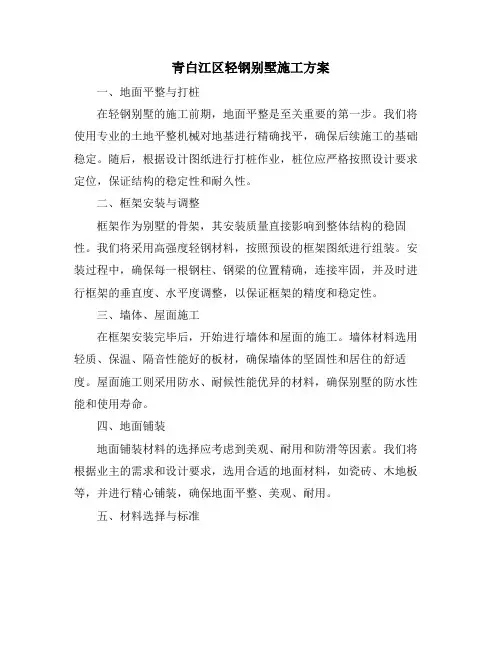

青白江区轻钢别墅施工方案一、地面平整与打桩在轻钢别墅的施工前期，地面平整是至关重要的第一步。
我们将使用专业的土地平整机械对地基进行精确找平，确保后续施工的基础稳定。
随后，根据设计图纸进行打桩作业，桩位应严格按照设计要求定位，保证结构的稳定性和耐久性。
二、框架安装与调整框架作为别墅的骨架，其安装质量直接影响到整体结构的稳固性。
我们将采用高强度轻钢材料，按照预设的框架图纸进行组装。
安装过程中，确保每一根钢柱、钢梁的位置精确，连接牢固，并及时进行框架的垂直度、水平度调整，以保证框架的精度和稳定性。
三、墙体、屋面施工在框架安装完毕后，开始进行墙体和屋面的施工。
墙体材料选用轻质、保温、隔音性能好的板材，确保墙体的坚固性和居住的舒适度。
屋面施工则采用防水、耐候性能优异的材料，确保别墅的防水性能和使用寿命。
四、地面铺装地面铺装材料的选择应考虑到美观、耐用和防滑等因素。
我们将根据业主的需求和设计要求，选用合适的地面材料，如瓷砖、木地板等，并进行精心铺装，确保地面平整、美观、耐用。
五、材料选择与标准在施工过程中，我们将严格按照国家和行业的相关标准，选择质量上乘、性能稳定的材料。
所有材料均应具备相应的质量证明文件，并经过严格的检验和筛选，确保施工质量和居住安全。
六、外墙板材安装外墙板材的安装是别墅外观和保温性能的关键环节。
我们将根据设计图纸和施工规范，对外墙板材进行精确的安装，确保板材的平整、美观和保温性能。
同时，做好外墙的防水处理，防止雨水渗漏。
七、施工效率与质量在施工过程中，我们将合理安排施工计划，优化施工流程，确保施工效率。
同时，我们注重施工质量的控制，每个施工环节都有专业人员进行检查和监督，确保施工符合设计要求和相关标准。
八、舒适度与安全性在施工过程中，我们注重提高别墅的舒适度和安全性。
通过合理的空间布局和优质的材料选择，为业主打造一个温馨、舒适的居住环境。
同时，我们严格遵守施工安全规范，确保施工过程中的安全，为业主提供放心的居住环境。

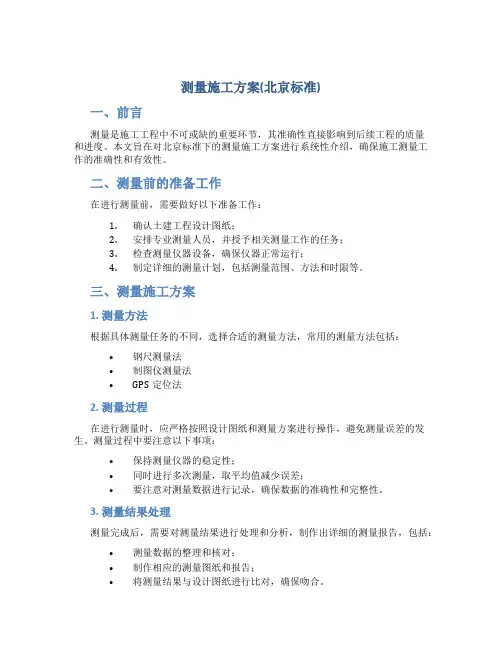

测量施工方案(北京标准)
一、前言
测量是施工工程中不可或缺的重要环节，其准确性直接影响到后续工程的质量
和进度。
本文旨在对北京标准下的测量施工方案进行系统性介绍，确保施工测量工作的准确性和有效性。
二、测量前的准备工作
在进行测量前，需要做好以下准备工作：
1.确认土建工程设计图纸；
2.安排专业测量人员，并授予相关测量工作的任务；
3.检查测量仪器设备，确保仪器正常运行；
4.制定详细的测量计划，包括测量范围、方法和时限等。
三、测量施工方案
1. 测量方法
根据具体测量任务的不同，选择合适的测量方法，常用的测量方法包括：•钢尺测量法
•制图仪测量法
•GPS定位法
2. 测量过程
在进行测量时，应严格按照设计图纸和测量方案进行操作，避免测量误差的发生。
测量过程中要注意以下事项：
•保持测量仪器的稳定性；
•同时进行多次测量，取平均值减少误差；
•要注意对测量数据进行记录，确保数据的准确性和完整性。
3. 测量结果处理
测量完成后，需要对测量结果进行处理和分析，制作出详细的测量报告，包括：•测量数据的整理和核对；
•制作相应的测量图纸和报告；
•将测量结果与设计图纸进行比对，确保吻合。
四、总结
测量施工方案的制定和执行对工程的顺利进行具有重要意义。
通过良好的测量方案，可以确保工程施工的准确性和高效性，提高工程的质量和效益。
因此，在施工过程中，必须重视测量工作，并严格按照相关标准和方案进行操作，以免给工程带来不必要的损失。

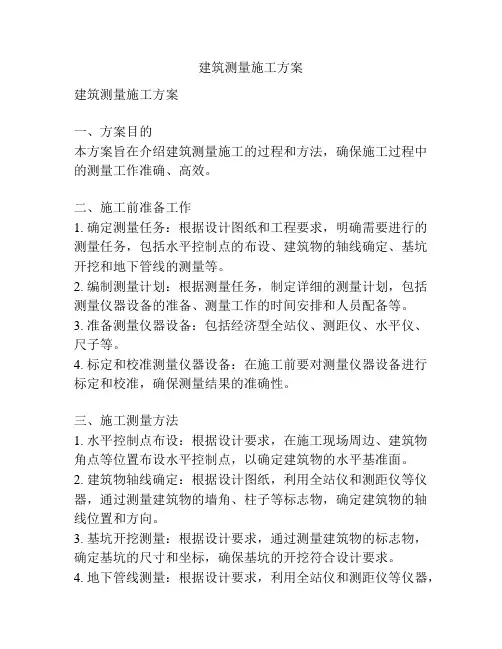

建筑测量施工方案建筑测量施工方案一、方案目的本方案旨在介绍建筑测量施工的过程和方法，确保施工过程中的测量工作准确、高效。
二、施工前准备工作1. 确定测量任务：根据设计图纸和工程要求，明确需要进行的测量任务，包括水平控制点的布设、建筑物的轴线确定、基坑开挖和地下管线的测量等。
2. 编制测量计划：根据测量任务，制定详细的测量计划，包括测量仪器设备的准备、测量工作的时间安排和人员配备等。
3. 准备测量仪器设备：包括经济型全站仪、测距仪、水平仪、尺子等。
4. 标定和校准测量仪器设备：在施工前要对测量仪器设备进行标定和校准，确保测量结果的准确性。
三、施工测量方法1. 水平控制点布设：根据设计要求，在施工现场周边、建筑物角点等位置布设水平控制点，以确定建筑物的水平基准面。
2. 建筑物轴线确定：根据设计图纸，利用全站仪和测距仪等仪器，通过测量建筑物的墙角、柱子等标志物，确定建筑物的轴线位置和方向。
3. 基坑开挖测量：根据设计要求，通过测量建筑物的标志物，确定基坑的尺寸和坐标，确保基坑的开挖符合设计要求。
4. 地下管线测量：根据设计要求，利用全站仪和测距仪等仪器，测量地下管线的位置、坡度和高程等，确保施工过程中的管线布置符合设计要求。
四、施工测量过程控制1. 施工过程中及时记录测量结果：在测量过程中，要及时记录每一次测量的结果，包括点号、坐标、高程等信息。
2. 定期校验测量结果：根据施工需要，定期进行测量结果的校验，确保测量的准确性和一致性。
3. 及时调整和纠正测量结果：对于测量过程中出现的误差和偏差，要及时进行调整和纠正，以确保测量结果的准确性。
五、施工测量的安全措施1. 使用符合安全标准的测量仪器设备：在测量过程中，要选用符合安全标准的测量仪器设备，确保施工人员的安全。
2. 做好现场安全防护：在施工现场要做好安全防护工作，包括设置警示标志、划定工作区域等，确保施工人员的安全。
六、总结建筑测量施工是建筑项目的重要环节，准确的测量工作能够保证建筑物的质量和进度。

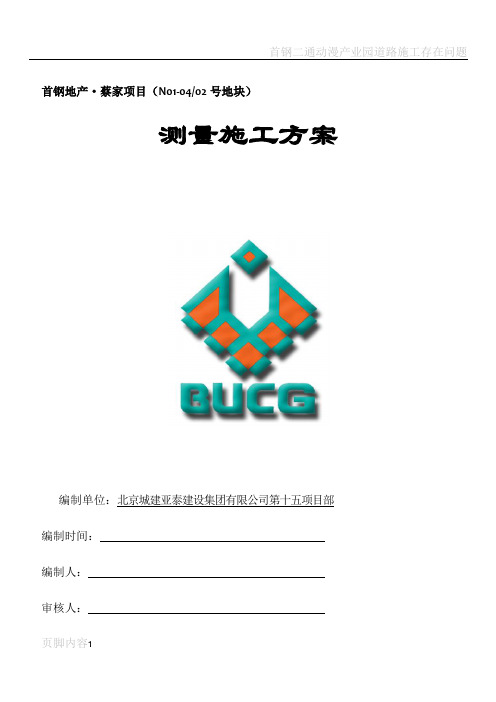

首钢地产・蔡家项目（N01-04/02号地块）测量施工方案编制单位:北京城建亚泰建设集团有限公司第十五项目部编制时间：编制人：_________________________________________审核人：__________________________________________审批人：__________________________________________目录1•编制依据 (1)2. 工程概况 (1)3. 准备工作 (3)4•施工测量的基本要求 (4)5•平面轴线控制网和高程测设 (5)6. 基础部分的施工测量 (8)7. 主体结构施工阶段的施工测量 (9)8•装修阶段施工测量 (12)9.工程重点部位的测量控制方法 (12)10•质量保证措施 (13)11•沉降观测 (13)12. 安全和环保措施 (13)13. 验线计划 (14)1•编制依据2.工程概况本工程为首钢地产•蔡家项目二期工程,共46栋单体工程。
位于重庆市北碚区N01-04/03 地块，总建筑面积：83702.11平米。
主体结构为框架剪力墙结构，基础采用桩基础、独立基础及条形基础。
2.1基本概况如下表：2.2本建筑物土 0.000设计标高相当于绝对标高如下表（单位 M：3•准备工作3.1人员配备根据本工程规模项目部配备一名测量人员主持测量工作，两名测量员负责施工中日常测量工作，共计测量人员三名；施工队伍各配3-4人配合测量工作。
要求测量人员全部持证上3.2测量仪器、机具的准备要求所有计量器具均应经过法定计量检定合格，且在有效期内。
3.3技术准备3.3.1全面了解设计意图，认真熟悉与审核图纸。
施测人员通过对总平面图和设计说明的阅读，以了解工程总体布局，工程特点，周围环境，每栋建筑物坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置以及每栋首层土0.000的绝对标高，了解总图后认真阅读建筑和结构施工图，及时校对建筑物的平面、立面、剖面的以尺寸、形状、构造和它的放线依据，在熟悉图纸时，着重掌握轴线的尺寸，查看其相关间的轴线及标高是否吻合，有无矛盾存在。
首钢地产·蔡家项目（N01-04/02号地块）测量施工方案编制单位：北京城建亚泰建设集团有限公司第十五项目部编制时间：编制人：审核人：审批人：目录1.编制依据 (1)2.工程概况 (1)3.准备工作 (3)4.施工测量的基本要求 (4)5.平面轴线控制网和高程测设 (5)6.基础部分的施工测量 (8)7.主体结构施工阶段的施工测量 (9)8.装修阶段施工测量 (12)9.工程重点部位的测量控制方法 (12)10.质量保证措施 (13)11.沉降观测 (13)12.安全和环保措施 (13)13.验线计划 (14)1.编制依据2.工程概况本工程为首钢地产·蔡家项目二期工程,共46栋单体工程。
位于重庆市北碚区N01-04/03地块，总建筑面积：83702.11平米。
主体结构为框架剪力墙结构，基础采用桩基础、独立基础及条形基础。
2.1基本概况如下表：2.2本建筑物±0.000设计标高相当于绝对标高如下表（单位M）：3.准备工作3.1人员配备根据本工程规模项目部配备一名测量人员主持测量工作，两名测量员负责施工中日常测量工作，共计测量人员三名；施工队伍各配3-4人配合测量工作。
要求测量人员全部持证上岗。
3.2测量仪器、机具的准备要求所有计量器具均应经过法定计量检定合格，且在有效期内。
3.3技术准备3.3.1全面了解设计意图，认真熟悉与审核图纸。
施测人员通过对总平面图和设计说明的阅读，以了解工程总体布局，工程特点，周围环境，每栋建筑物坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置以及每栋首层±0.000的绝对标高，了解总图后认真阅读建筑和结构施工图，及时校对建筑物的平面、立面、剖面的以尺寸、形状、构造和它的放线依据，在熟悉图纸时，着重掌握轴线的尺寸，查看其相关间的轴线及标高是否吻合，有无矛盾存在。
3.3.2全面了解现场情况。
4.施工测量的基本要求4.1施工测量组织工作由项目专业测量人员成立测量工作室，根据甲方给定的设计图纸和勘测院在现场周边提供的平面坐标与高程控制点建立场区控制网和建筑物方格网。
按规定程序检查验收；所有施测的工作进度及逐日安排，由测量负责人根据项目的总体进度计划进行安排。
各单位工程应分组施工、统一管理，测量负责人应对各施测组全体人员进行详细的图纸交底及方案交底。
4.2施测原则4.2.1严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。
4.2.2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作步步校核的工作方法。
4.2.3定位工作执行自检、互检合格后再报验的工作制度。
4.2.4测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省时省工省费用。
4.2.5明确为工程服务，按图施工，质量第一的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
4.2.6测量记录必须原始真实、数字正确、内容完整、字迹工整；测量精度要满足规范（规程）和设计要求。
根据现行有关规程进行精度控制。
4.2.7测量工作应有组织、有纪律、有序进行，绝不可我行我素。
4.3施测方法4.3.1首先明确测量方案上原则、程序和方法并严格执行，坚持方案先行、交底明确，并严格按照图纸和交底进行施测；4.3.2施测各细部线时应尽可能全面、详细地尽可能控制全面，从而保证施工有线可依；主控轴线、细部轴线、细部线和标高线均应详细弹出并交圈，以保证各线相互闭合，从而为后续各阶段施工放线工作提供依据。
4.3.3各施工阶段（主体结构、装修和设备安装）的施测依据必须一致即依据必须为一个，以免因平面线的错位而导致上下构件的错台或因标高线的错层而导致后续工作（如门窗、电气、设备安装和室内装修）无法进行。
5.平面轴线控制网和高程测设5.1平面轴线控制网的测设5.1.1根据重庆市勘测院提供的场外控制点及《控制成果表》，验收无误后办理交接桩手续。
经校验无误，作为导线控制网建立的依据。
5.1.2测绘所提供点数据点号纵坐标X(M) 横坐标Y(M) 高程H(M)OAC4110 85669.662 54078.019 259.746OAB5317 85782.765 54048.733 263.766OAC4112 85758.288 53960.471 263.786测绘所提供点位置关系见附图1《定位测量图》5.1.3按照《工程测量规范》GB50026-2007的要求，导线定位桩的精度应符合下表要求：等级导线长度（KM）平均边长（M）测角中误差（″）测距相对中误差测回数方位角闭合差（″）导线全长相对闭合差2″仪器6″仪器一级 2 100~300 5 1/30000 3 - 10√n≤1/15000 二级 1 100~200 8 1/14000 2 4 16√n≤1/100005.1.4定位方法采用全站仪进行定位测量，依据总平面图设计坐标点与施工平面图，计算需要放样点位的坐标及高程。
5.1.4.1挡墙施工定位测量先根据图纸计算出挡土墙边线及开挖线角点坐标、标高，依据现场形成的导线桩控制点，放样计算好的开挖线角点，并实测高程计算挖深。
待挡墙开挖完成后进行二次放样边线角点，并引出偏1M控制线，以备施工使用。
5.1.4.2人工挖孔桩、独立基础定位测量先根据总平面图和结构图纸，计算出各个楼座桩基中心点坐标、轴线交点坐标及基础交点坐标，依据现场形成的导线桩控制点进行放样，待井圈施工完毕后在井圈上部投测轴线及桩心控制线，如下图所示，桩心误差≤2CM（GB0026—2007）。
5.1.4.3主体结构施工定位测量根据总平面图和结构施工图纸，绘制楼座轴线控制点坐标图（后附），并根据图纸坐标进行轴线放样投测，轴线放样精度应满足下表要求（GB50026-2007）。
注：n为建筑的跨数5.1.4.4测定完成后需使用带基座棱镜架设在放样点上复合一次。
放样完成后需及时将控制桩点支护牢固，以保证可以长期使用。
5.1.5根据施工需要将建筑物外部控制转移到内部时，内控点设置在已建成的建筑物预埋件或测量预埋标志上。
内控点需统一布设，精度不低于一级控制网技术要求，投点允许误差为≤2mm。
5.1.6在有条件的位置做好前视和后视点，如固定建筑物的墙上，便于校核和恢复。
控制桩做好以后将控制桩四周砌砖内部浇筑砼，再用脚手架防护好，以防破坏。
5.2高程控制网的建立5.2.1因本工程场地地貌高差较大，水准仪传递高程时测站太多导致累积误差增大。
为便于施工、提高精度，依据重庆市勘测院提供的3个控制点OAC4110-259.746、OAB5317-263.766、OAC4112-263.786，复核验收后由全站仪将高程引入至场内导线控制点并在建筑物四周使用水准仪布设高程控制网。
5.2.2使用全站仪仪采用三角高程测量法进行施测，将高程引至场内平面导线控制点，技术要求必须达到《工程测量规范》GB50026-2007中四等三角高程测量的要求（见下表），平差计算后结果再交监理复核，经复测数据无误后，才能供工程施工用。
电磁波测距三角高程测量的主要技术要求注：D为测距边的长度（Km）。
电磁波测距三角高程观测的主要技术要求5.2.3水准高程控制网采用附合测法，技术标准采用国家四等水准测量标准。
闭合差：±20L或±6n。
L为附合路线或闭合环线长度（以km计），n为测站数。
6.基础部分的施工测量6.1首层以下平面控制测量6.1.1轴线投测的基本方法：将经纬仪架设在轴线控制桩位上，经对中、整平后后视同一方向上另一侧的桩（或主轴线标识），正倒镜复合引线，若三点均在同一线上则可直接将所需的主轴线投测到施工的平面层上，在同一施工层上投测的纵横方向主控制线不得少于两条，以此作角度、距离的校核。
经校核无误后，方可在该施工层平面上测设其它相应轴线，然后以轴线为依据测设各细部线和相应的控制线。
在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不允许超过3mm。
6.1.2基坑清槽时的平面控制：首先应认真仔细的阅读和核对施工图纸、明确设计意图和槽底的施工任务即放线内容、对于比较复杂的部位（如集水坑、高低跨变阶处、后浇带、电梯基坑等）应画出小图（放大图），各条细部线均应考虑因做法厚度（如垫层、防水层、防水保护层的厚度）而应放大的尺寸。
各个部位的放坡均应严格按照图纸尺寸定用钢筋或木桩钉出上下口的位置。
6.1.3垫层、防水保护层上的放线内容包括：基础、基础梁边线及控制线，核对集水坑、高低跨变阶处、电梯基坑、标高等。
6.1.4基础垫层、防水保护层上的内容、施测程序和方法：基础及地梁垫层放线是比较关键的一步，其工作内容比较繁多，包括：柱墩、基础梁、墙体、柱电梯井、集水坑、楼梯插筋等的位置；其又是施工面上第一次比较全面和精确的定位，因此必须严格遵循测量程序：首先依据建筑方格网准确投测各主控轴线，投测到施工层的各主控轴线必须作距离和角度的校核；确保准确后再用钢尺分出各细部轴线，然后再以各细部轴线为依据施测各细部线和相应的控制线。
各细部线施测完毕后应用红油漆标识清楚各条线的名称和用途，其中符号标识必须统一，文字标识的字体和文字方向必须一致即字头只有向北和向西两个方向，做到详细、美观、一目了然。
因本工程较多楼座基础部分为多台阶面且高差较大，大钢尺需配合线坠使用，高低差处拉尺精度控制不稳定，故需计算出每个台阶面处最少两条轴线控制线的坐标，用全站仪直接进行轴线放样，然后采用钢尺在同一平面内分出细部轴线。
6.1.5 32#、33#商业楼地下室地面、其他楼座各施工层的平面控制均以轴线控制桩投测的主控轴线为准，各施工层的放线方法和程序均同垫层、防水保护层上放线一致。
6.2首层以下的高程控制6.2.1首层以下的标高传递：基坑内的高程传递依据现场高程控制网采用附和水准的办法，在高程控制点上后视铝合金塔尺并算出视线高程，前视转点塔尺读数；然后在楼座处架设水准仪，后视转点塔尺读数，通过已有数据可推算出楼座位置仪器的视线高程，根据施工需要在基坑内的护坡（34#、33#、32#）及塔身上测设高程控制点（各楼±0.000m绝对高程）。
6.2.2地下室及基础部分各施工阶段的标高竖向传递和高程控制：6.2.2.1基坑清槽和垫层、防水保护层上施工面的标高控制依据采用场地高程控制网直接引测，经闭合差调整后的标高控制点；待塔吊沉降稳定后应把标高控制点引测到塔身上，地下室基础部分以上各施工层的标高控制均应以塔身上和地下室外墙上引测的标高控制点为准，标高引测时应采用大钢尺始终从原始点向上引测，施工到首层时应采用场地高程控制点进行复核。
6.2.2.2基础、柱墩、梁顶的标高控制：基础、柱墩、梁施工前应将标高引测为各构件的顶面标高的1M水平控制线，施工时据此标高下返1M即为构件的顶面标高。
