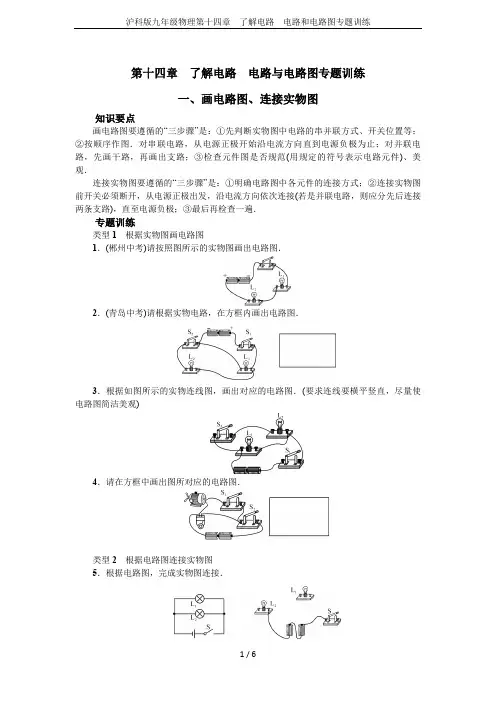

第十四章了解电路电路与电路图专题训练一、画电路图、连接实物图知识要点画电路图要遵循的“三步骤”是：①先判断实物图中电路的串并联方式、开关位置等；②按顺序作图．对串联电路，从电源正极开始沿电流方向直到电源负极为止；对并联电路，先画干路，再画出支路；③检查元件图是否规范(用规定的符号表示电路元件)、美观．连接实物图要遵循的“三步骤”是：①明确电路图中各元件的连接方式；②连接实物图前开关必须断开，从电源正极出发，沿电流方向依次连接(若是并联电路，则应分先后连接两条支路)，直至电源负极；③最后再检查一遍．专题训练类型1根据实物图画电路图1．(郴州中考)请按照图所示的实物图画出电路图．2．(青岛中考)请根据实物电路，在方框内画出电路图．3．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)4．请在方框中画出图所对应的电路图．类型2根据电路图连接实物图5．根据电路图，完成实物图连接．6．将图中的电路元件按电路图连接成实物图．(要求导线不能交叉)7．请你根据电路图甲，帮助小雨同学连接图乙实物电路．类型3综合提升8．根据如图所示的电路图，用笔画线表示导线，将元件连接起来．9．根据如图所示的实物图，画出电路图．10．将图中给出的元件连成电路，并画出相应的电路图．要求：①元件位置不动，导线不能交叉②三盏灯并联③开关S1控制电灯L1和L2④开关S2控制电灯L1、L2和L311．现在给你开关一个，灯泡一只，电铃一只，导线若干，电源一个．要求：狗未跑出导线围住的区域时，值班室灯亮电铃不响，当狗撞断导线跑出该区域，灯亮铃也响，按要求连接实物图．二、串、并联电路的识别与设计知识要点：1．识别串并联电路的主要方法有如下三种：(1)定义法：各元件逐个顺次连接，为串联；各元件并列连接，为并联．(2)电流流向法：电流只有一条路径，为串联；电流有两条或两条以上路径，为并联．(3)拆除法：串联电路中拆除某用电器，其他用电器不能工作；而并联电路拆除任何一个或几个用电器，都不会影响其他用电器．2．简单电路的组装与设计按“三步走”的步骤：(1)审题：确定电路的串、并联；开关的作用．(2)画出电路图：先画出草图，然后进行检查修正，画出规范正确的电路图．(3)连接实物图：在连接时要遵循一定的规范要求．专题训练类型1串、并联电路的识别1．(钦州中考)如图所示的四个电路中，两灯泡属于串联接法的是()A.S1、S2均闭合B.S1、S2均闭合C.S1断开、S2闭合D.S1闭合、S2断开2．(汕尾中考)某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M.如图所示的电路图中符合要求的是()3．如图所示的电路：(1)若要使灯L1与L2并联，开关S只控制灯L1，则线头M应接在________点上．(2)若要使灯L1与L2并联，开关S同时控制灯L1与L2，则线头M应接在________点或________点上．4．(佛山中考)在晓月设计的小组合作控制电路中，k1和k2是指纹开关，当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图中的________图；晓宇设计的是防盗电路，触发k1或k2的防盗开关，电动机M自动启动将盗贼锁定，防盗电路是图中的________图；电路图中的________图若两开关都闭合，电池将被短路．类型2串、并联电路的设计5．(常州中考)为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S .导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆．灯和电动机中，即使其中之一断路，另一个也能正常工作．下列电路中符合要求的是()6．(温州中考)如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2.当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是()7．李海同学骑车上学，因为赶时间经常忘记收起自行车支架便骑车或没有锁车就离开，因此他想设计提醒收支架和锁车的电路．在兴趣小组活动中，他请同学们一道设计提醒锁车的电路，要求：当车的支架支起(开关S1闭合)时，蜂鸣器响起，提醒锁车；当车上锁(开关S2断开)后，蜂鸣器停止发声．他们设计了如图所示的四个电路，其中符合要求的是()8．(武汉中考)某同学观察他家的电动自行车后发现：不管捏紧左边还是右边的手闸，车尾的一只刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起来．下列指示灯示意图合理的是()类型3综合提升9．(广元中考)小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯．若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示．小明断开或闭合S1、S2时，记录现象如表．由小明的记录可判断出关于L1、L2的连接方式可能是电路图中的()10．(济南中考)自动售票公交车后门两侧的扶手上各装有一个红色按钮，如图甲所示，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门．请你在虚线框内画出这个电路的电路图．11．(常州中考) “阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左倾时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．请完成电路连接．一、画电路图、实物图的连接1. 2. 3. 4.8.9.10.11.二、串、并联电路的识别与设计1．D 2.D 3.(1)A(2)B C 4.甲丙乙 5.A 6.C7.D8.B9.C10.11.。

第十四章了解电路一、选择题1.如下图所示，电压表测L1两端的电压，哪一个图是正确的（）A. B. C. D.2.小华将额定电压相同的两只小灯泡L1、L2串联在电路中，如图所示．合上开关时、发现灯L1亮而灯L2不亮；当他用一根导线并接在灯L l的两端时，发现灯L2亮了而灯L1不亮．分析出现上述现象的原因是（）A. 灯L2短路 B. 灯L1的额定功率比灯L2的额定功率大得多C. 灯L1断路D. 灯L1的电阻比灯L2的阻大得多3.现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行观察，画出如图所示的控制人行红、绿灯的电路图，你认为可行的是( )A. B. C. D.4.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为( )A. 4.5VB. 5.5VC. 3VD. 2V5.如图所示的电路中，闭合开关S，灯L不发光，电流表有示数，电压表无示数．则电路的故障可能是（）A. 电阻R被短接B. 灯L被短接C. 灯L的灯丝断了D. 电阻R的接线柱接触不良6.如图示的电路中，三个灯泡始终完好．当开关S断开时，三个灯泡都发光．当开关S闭合时（）A. L1、L2、L3都不亮B. L1、L2、L3都发光C. L2不亮，L1、L3亮D. L1、L2不亮，L3亮7.如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路8.如图，电源电压为6V，闭合开关后两灯均不亮，此时电压表的示数为6V，出现这一现象的原因可能是（）A. L1断路B. L2断路C. L1短路D. L2短路9.如图所示的电路，电源电压保持不变。

闭合开关S后，电路正常工作。

过了一会儿，电流表的示数变大，且电压表与电流示数的比值不变，则下列判断中正确的是（）A. 电阻R断路，灯L变暗B. 电阻R短路，灯L变亮C. 灯L断路，电压表的示数变小D. 灯L短路，电压表的示数变大10.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有（）A. U AB>U BC，I AB<I BCB. U AB<U BC，I AB=I BCC. U AB>U BC，I AB＝I BCD. U AB＝U BC，I AB<I BC二、填空题11.台式电脑使用一段时间后，需要打开主机箱除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了带上了________ ，具有________ 的性质，所以灰尘会附着在扇叶上。

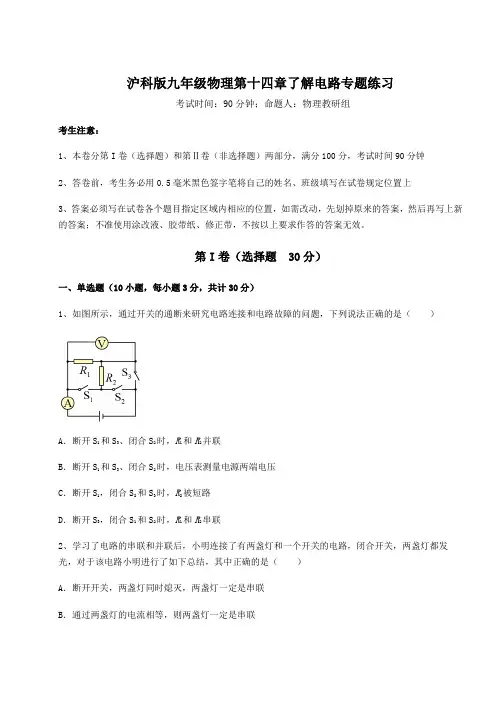

沪科版九年级物理第十四章了解电路专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，通过开关的通断来研究电路连接和电路故障的问题，下列说法正确的是（）A．断开S1和S3、闭合S2时，R1和R2并联B．断开S1和S3、闭合S2时，电压表测量电源两端电压C．断开S1，闭合S2和S3时，R2被短路D．断开S3，闭合S1和S2时，R1和R2串联2、学习了电路的串联和并联后，小明连接了有两盏灯和一个开关的电路，闭合开关，两盏灯都发光，对于该电路小明进行了如下总结，其中正确的是（）A．断开开关，两盏灯同时熄灭，两盏灯一定是串联B．通过两盏灯的电流相等，则两盏灯一定是串联C．通过两盏灯的电流不相等，则两盏灯一定是并联D．两盏灯亮度不同，则两盏灯一定是并联3、如图所示，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中可能的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路4、共享电瓶车上有一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），电瓶车才能正常启动，下列电路符合要求的是（）A．B．C．D．5、在如图所示电路中，电源电压为3V保持不变。

滑动变阻器滑片P位于中点。

用一电源电压为6V 的电源替换原有电源后，下列方法中一定不能．．使电压表V1示数与电压表V2示数之差与替换电源前它们的差值相同的是（）A．用阻值大于R1的电阻替换定值电阻R1，向右移动滑片B．用阻值大于R1的电阻替换定值电阻R1，向左移动滑片C．用阻值小于R1的电阻替换定值电阻R1，向右移动滑片D．用阻值小于R1的电阻替换定值电阻R1，向左移动滑片6、如图所示是某同学探究串联电路的电压规律所连接的电路。

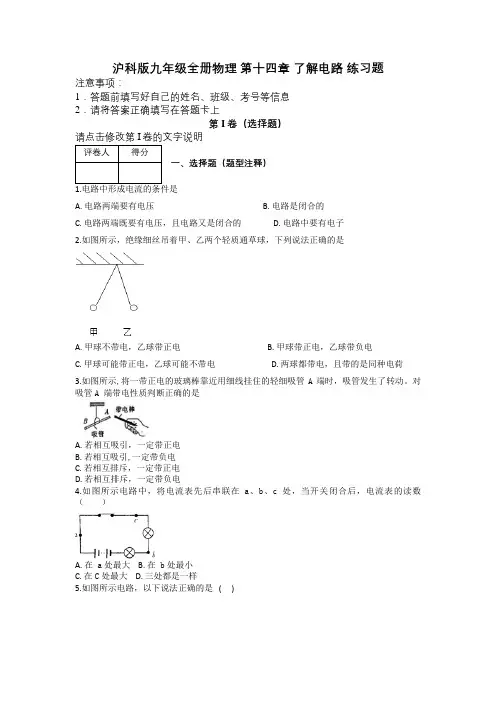

沪科版九年级全册物理第十四章了解电路练习题注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）一、选择题（题型注释）A. 电路两端要有电压B. 电路是闭合的C. 电路两端既要有电压，且电路又是闭合的D. 电路中要有电子2.如图所示，绝缘细丝吊着甲、乙两个轻质通草球，下列说法正确的是A. 甲球不带电，乙球带正电B. 甲球带正电，乙球带负电C. 甲球可能带正电，乙球可能不带电D. 两球都带电，且带的是同种电荷3.如图所示,将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。

对吸管A 端带电性质判断正确的是A. 若相互吸引，一定带正电B. 若相互吸引,一定带负电C. 若相互排斥，一定带正电D. 若相互排斥，一定带负电4.如图所示电路中，将电流表先后串联在a、b、c处，当开关闭合后，电流表的读数（）A. 在 a处最大B. 在 b处最小C. 在C处最大D. 三处都是一样5.如图所示电路，以下说法正确的是 ( )A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响6.下列说法正确的是A. 验电器既能检验物体是否带电，也能测出物体的带电量B. 电流的方向就是电子定向移动的方向C. 绝缘体不容易导电是因为绝缘体内没有电子D. 雷电是自然界中发生的放电现象7.如图所示的电路，电流表A1与电流表A2的读数之比是5：2，则两个电阻R1与R2之比是A. 2：5B. 5：2C. 3：2D. 2：38.如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A. B中正电荷通过金属棒流向A，A金属箔的张角减小B. A中的自由电子通过金属棒流向B，B金属箔的张角增大C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大9.将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。

《了解电路》一．选择题（共10小题）1．如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（）A．灯泡L1和L2在电路中的位置B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表的缘故2．如图所示，在探究“并联电路的电流关系”时，小明用电流表分别测出A、B、C三处的电流为I A=0.4A，I B=0.2A，I C=0.2A，记录数据后，他下一步应该做的最合理的操作是（）A．分析数据，得出结论B．改变电源电压，再测出几组电流值C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A 0.3A B．0.3A 1.2AC．1.2A 0.3 A D．0.3A 1.5 A4．电视机的荧光屏表面上经常吸附很多的灰尘，其主要原因是（）A．灰尘的自然堆积B．电视机工作时屏表面温度较高而吸附空气中灰尘C．荧光屏有较强的吸附灰尘能力D．电视机工作时显示屏有静电而吸附灰尘5．下列说法中正确的是（）A．自然界中只有正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．摩擦起电的过程是创造电荷的过程D．静电总是有害的6．以下说法中与事实最为符合的是（）A．一节新的7号南孚电池电压为1.5VB．人体的正常体温约为40℃C．空调的电流约为220AD．通过技术改进，热机的效率可以达到100%7．测量电压的工具是（）A．电压表B．电流表C．验电器D．电能表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关 S 后，灯 L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和 L2串联B．甲是电流表，乙是电压表，灯L1和 L2并联C．甲是电压表，乙是电流表，灯L1和 L2串联D．甲是电压表，乙是电流表，灯L1和 L2并联9．一只电压表有0～3V和0～15V两个量程，某次实验中用的是0～3V量程，而从0～15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（）A．若①②为电流表，③为电压表，两灯都亮B．若①②为电压表，③为电流表，两灯都亮C．若①③为电压表，②为电流表，两灯串联都不亮D．若①③为电流表，②为电压表，两灯并联都亮二．多选题（共5小题）11．10个小灯泡串联在一起，已知某处电路的电流是100mA，则通过每个小灯泡的电流是（）A．100mA B．10mA C．0.1A D．1000mA12．在探究并联电路电流关系的活动中，某同学连好如图所示的电路后，用电流表测出a、b、c三处的电流分别为I a=1A、I b=0.4A、I c=0.6A，并将数据记录在表格中，则下一步应该做的（）A．改变电源电压，再测出几组电流值B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次13．在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1、A2的指针均在图乙所示的位置，下列说法正确的是（）A．电路的总电流为1.5AB．通过灯L1、L2的电流都为0.3AC．通过灯L1的电流为1.2AD．电流表A1的示数是1.2A14．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5VB．今天教室内的气温约为60℃C．温度降低到零摄氏度时，物体将不再具有内能D．对人体的安全电压为不高于36V15．图中用电压表能测量出电灯L1两端的电压的是（）A．B．C．D．三．填空题（共5小题）16．市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛。

【最新版】沪科版九年级全一册物理第十四章《了解电路》测试卷（含答案）一、选择题(本题共10小题，每小题3分，共30分。

在每小题给出的四个选项中，只有一项是符合题目要求的)题序 1 2 3 4 5 6 7 8 9 10答案1．下列关于家用电器的物理量估测最符合实际的是()A．台灯正常工作时的电流约为5 AB．两节新干电池的串联总电压约为3 VC．电冰箱正常工作时电流约为10 AD．电视机正常工作的电压约为380 V2．如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，充电电路中的用电器是()A．汽车电池B．汽车发动机C．导线D．充电桩(第2题)(第3题)3．甲、乙、丙三个轻质泡沫小球用绝缘细绳悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与用丝绸摩擦过的玻璃棒所带的电荷相同。

下列判断正确的是()A．甲、乙两球均带正电B．甲、乙两球均带负电C．甲球带负电，乙球一定带正电D．甲球带正电，乙球可能不带电4．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中()(第4题)A．电流方向由A到BB．有电流但方向无法确定C．电流方向由B到AD．始终无电流5．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是()A．两个模块相当于电源，彼此并联B．两个模块相当于电源，彼此串联C．两个模块相当于开关，彼此并联D．两个模块相当于开关，彼此串联6．下列选项中与实物图相对应的电路图是()(第6题)A BC D7．如图所示，能正确地测出通过小灯泡L2电流的电路是()A B。

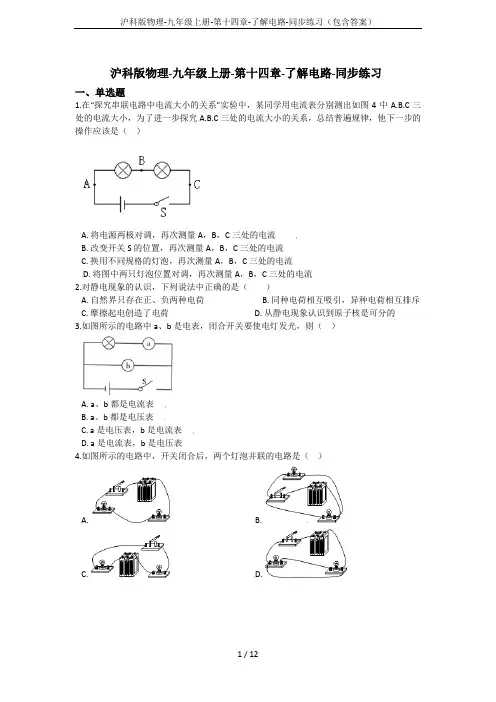

沪科版物理-九年级上册-第十四章-了解电路-同步练习一、单选题1.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图4中A.B.C三处的电流大小，为了进一步探究A.B.C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是（）A. 将电源两极对调，再次测量A，B，C三处的电流B. 改变开关S的位置，再次测量A，B，C三处的电流C. 换用不同规格的灯泡，再次测量A，B，C三处的电流D. 将图中两只灯泡位置对调，再次测量A，B，C三处的电流2.对静电现象的认识，下列说法中正确的是（）A. 自然界只存在正、负两种电荷B. 同种电荷相互吸引，异种电荷相互排斥C. 摩擦起电创造了电荷D. 从静电现象认识到原子核是可分的3.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A. a、b都是电流表B. a、b都是电压表C. a是电压表，b是电流表D. a是电流表，b是电压表4.如图所示的电路中，开关闭合后，两个灯泡并联的电路是（）A. B.C. D.5.如图，电源电压保持不变,只闭合开关S，灯泡L正常发光，再闭合开关S1，则（）A. 电流表示数变大，灯亮度不变，电压表示数变小B. 电流表示数变小，灯变暗C. 电路中的总功率变大，灯亮度不变D. 小灯泡的额定功率变大6.击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮．当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮．下面能够反映该原理的电路是（）A. B. C. D.7.一节干电池的电压和家庭电路的电压分别是（）A. 2V，220VB. 1.5V，36VC. 2V，36VD. 1.5V，220V8.一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需要它们同时工作.在下图所示的电路，你认为符合上述要求是（）A. B. C. D.9.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。

沪科版九年级物理(含答案) 14章了解电路培优练习一、选择题1．四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相吸引，那么下列说法正确的是A．A球可能不带电B．B球一定带正电C．C球一定带负电D．D球可能带负电2．如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。

房卡的作用相当于电路元件中的A．电源B．开关C．电阻D．导线3．下列电路图与实物图一致的是A．B．C．D．4．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是A．两灯泡一定是串联连接B．两灯泡一定是并联连接C．以上两种情况都有可能D．以上都不对5．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是A．只闭合开关S1，电吹风吹出冷风B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风6．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能是（）A．电流表所选量程不同B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表甲和乙在电路中的位置不同7．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是A．0.8A B．0.16AC．0.52A D．1.28A8．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是A．该电压表的测量范围是3~15VB．该电压表可以测出电压值C．该电压表没有正接线柱D．该电压表不能测出电压值9．工作和生活中，手机已成为人们常用的工具。

华为智能手机的电池电压最接近（）A．4V B．110VC．220V D．380V10．下列现象能说明物体带了电荷的是（）A．靠近带负电的泡沫小球相吸引B．接触不带电的验电器金属箔张开C．靠近带正电的泡沫小球相排斥D．靠近不带电的泡沫小球相吸引二、填空题11．绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒________（选填“得到”或“失去”）电子．实验室常用的检验物体是否带电的仪器是________．它是根据________的原理制成的．12．有A、B、C三个轻质小球，分别用绝缘细线悬挂起来，它们之间的相互作用情况如图所示，已知A球带正电荷，则B球________带正电荷，C球________带负电荷（一定/可能/不可能）．13．如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关________；若要使电灯L1和L2接成并联电路，应闭合开关________；若同时闭合开关________，电路处于短路状态，这是绝对不允许的。

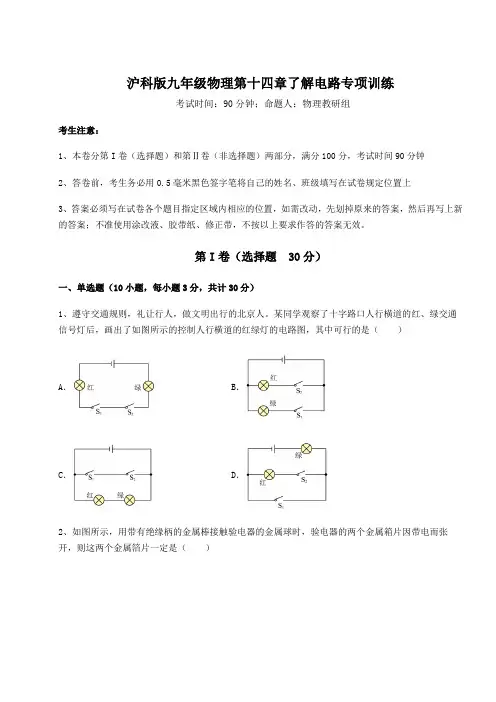

沪科版九年级物理第十四章了解电路专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、遵守交通规则，礼让行人，做文明出行的北京人。

某同学观察了十字路口人行横道的红、绿交通信号灯后，画出了如图所示的控制人行横道的红绿灯的电路图，其中可行的是（）A．B．C．D．2、如图所示，用带有绝缘柄的金属棒接触验电器的金属球时，验电器的两个金属箱片因带电而张开，则这两个金属箔片一定是（）A．带正电B．带负电C．带同种电荷D．带异种电荷3、如图所示的电路中，用甲，乙两只电流表测量电路中的电流，以下说法中正确的是（）A．甲表测的是L2的电流B．乙表测的是L2的电流C．甲表与灯L1并联了D．甲表测的是干路中的电流4、如图所示，开关闭合后，两灯不发光，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A．小灯泡L1短路B．小灯泡L2断路C．电流表短路D．小灯泡L1断路5、台灯的插头插在如图甲所示的插座上，插座上有一个开关和一个指示灯。

若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示。

小明断开或闭合S1、S2时，记录现象如表。

由小明的记录可判断出关于L1、L2的连接方式可能是图乙中的（）A．B．C．D．6、下列现象中，能说明分子不停地做无规则运动的是（）A．细雨濛濛B．雪花飞舞C．桂花飘香D．树叶飘落7、用绝缘细线将甲、乙两个轻质小球悬挂起来。

静止时的情形如图所示，其中甲球带正电，关于乙球带电情况，下列判断正确的是（）A．带负电B．带正电C．不带电D．带正电或不带电8、下列用电器的额定电流最接近1 A的是（）A．电子手表中的电流B．手电筒中的电流C．家用电冰箱的电流D．家用空调的电流9、如图所示的四个电路，构成完整且连接正确的电路是（）A．B．C．D．10、关于扩散现象，下列说法错误的是（）A．扩散现象受温度影响B．扩散现象表明分子在永不停歇的做无规则运动C．花香四溢属于扩散现象D．热水中加入冷水变成温水属于扩散现象第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题3分，共计15分）1、A、B、C三个轻质塑料小球悬挂在细丝线下端，它们靠近时相互作用情况如图甲、乙所示，则可以判断一定带电的小球是______。

第14章了解电路期末复习专练一．选择题（共19小题）1．将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。

下列分析不正确的是（）A．餐盘带正电是因为得到了电子B．小球与餐盘接触瞬间，电流方向是从餐盘到小球C．小球由于与餐盘带有同种电荷，相互排斥而向上运动D．摩擦后的餐盘发热是通过做功的方式改变了内能2．小益用丝绸摩擦玻璃棒，然后将玻璃棒靠近用细绳悬挂着的气球，如图，以下判断正确的是（）A．玻璃棒不带电B．玻璃棒带负电C．气球带正电D．气球带负电3．用细线悬挂着三个通草球，其中任意两个通草球靠近时都相互吸引，则三个球的带电情况是（）A．两个带正电，一个不带电B．两个带负电，一个不带电C．两个不带电，只有一个带电D．两个带异种电荷，一个不带电4．小猫在玩耍气球，过一段时间后，气球就“粘”在小猫身上，如图所示，关于这一现象分析正确的是（）A．小猫和气球摩擦创造了电荷B．小猫和气球可能带同种电荷C．气球上的正电荷转移到小猫身上D．小猫和气球可能带异种电荷5．用一段细铁线做一个支架作为转动轴，把一根中间戳有小孔（没戳穿）的饮料吸管故在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被推开，下列说法正确的是（）A．吸管和橡胶棒带异种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管得到电子带负电D．吸管和餐巾纸摩擦时，利用摩擦的方式创造了电荷6．如图电路，闭合开关S，灯泡L1、L2均发光。

若把导线接在L2的两端，则（）A．L1一定熄灭且已烧断B．L1一定变亮且仍完好C．L2一定熄灭且已烧断D．L2一定熄灭但仍完好7．如图所示，这是“静电章鱼”实验，将用毛皮摩擦过的塑料细丝抛向空中，并将用毛皮摩擦过的橡胶棒放置在塑料细丝下方，塑料细丝像章鱼一样张开了“触手”且在空中悬浮起来。

第十四章了解电路检测题一．选择题1．甲、乙两个轻质小球相互排斥。

把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球（）A．一定带正电B．可能带负电，可能不带电C．一定带负电D．可能带正电，可能不带电2．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如图）。

对该现象解释正确的是（）A．摩擦的方法创造了电荷使两气球带了电B．摩擦的方法使气球分子发生转移而带电C．这种现象与验电器的工作原理相同D．两气球因带了异种电荷而互相排斥3．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘。

主要原因是（）A．冬天气温低B．冬天灰尘多C．化纤衣服创造了电荷D．化纤衣服摩擦带了电4．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表5．如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．6．如图所示的电路中，开关S闭合后，两个灯泡都发光的是（）A．B．C．D．7．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

图中符合要求的电路图是（）A．B．C．D．8．在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是（）A．两个模块相当于开关，彼此串联B．两个模块相当于开关，彼此并联C．两个模块相当于电源，彼此并联D．两个模块相当于电源，彼此串联9．在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现在操作转向开关时左、右转向灯同时亮的情况。

下列设计中最合理的是（）A．B．C．D．10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（）A．撤掉导线a，电流表测量的是电路的总电流B．撤掉导线a，电流表测量的是小灯泡L1的电流C．撤掉导线b，电流表测量的是小灯泡L2的电流D．撤掉导线c，电流表测量的是小灯泡L2的电流11．将灯L1、L2串联在某电路中，发现灯L2比灯L1亮很多，下列说法正确的是（）A．通过L2的电流比L1大B．通过L2的电流比L1小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小12．下列电路图中电表的使用正确的是（）A．B．C．D．13．在右图所示电路中，开关闭合后电压表测量的是（）A．L1两端的电压B．L1和L2两端的电压C．L3和电源两端电压D．电源两端电压14．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）A．1.3V B．2.5V C．3.8V D．6.3V15．如图所示的电路中，开关S闭合时，电压表V、V1、V2的示数分别是U、U1、U2，关于它们的关系正确的是（）A．U＝U1＝U2B．U＞U1+U2C．U＜U1+U2D．U＝U1+U2二．填空题16．如图所示，用细线将吸管悬挂起来。

九年级物理上册第十四章《了解电路》测试卷-沪科版（含答案）一、填空题(每空2分，作图2分，共20分)1．如果被甲物体摩擦过的乙物体与被丝绸摩擦过的玻璃棒相互排斥，则可知在甲物体与乙物体摩擦的过程中，________(填“甲”或“乙”)物体得到电子。

2．已知甲、乙、丙是三个轻质小球，甲、乙相互吸引，乙、丙相互排斥，已知丙带负电，则甲________(填“一定”或“不一定”)带电。

3．冬天，人们常用电热暖手宝暖手。

为了使用时更加安全，电热暖手宝的内部采用了双重温控保护开关，两个温控开关是________(填“串联”或“并联”)起来使用的。

4．如图所示，用丝绸摩擦过的玻璃棒去接触验电器上端的金属球，验电器的金属箔会张开一定的角度。

这是因为__________________(填“玻璃棒上的电子”或“金属箔上的电子”)发生转移引起的。

5．并联电路中的一部分电路如图所示，当开关闭合电路接通后，电流表的读数为0.3 A，通过导线ab的电流是0.8 A，若通过导线ab的电流方向是从b流向a，则通过导线ac的电流为________A。

6．如图所示，A处导线的直径小于B处导线的直径，那么通过A和B处的电流的关系是I A________(填“>”“<”或“＝”)I B。

7．如图所示，闭合开关S，电压表V1和V2的示数分别为10 V和3 V，则L2两端的电压是________V。

8．如图是小文同学探究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数，则故障原因可能是________________________。

(第8题)9．如图所示，闭合开关S后，两灯均发光，则甲是________(填“电流”或“电压”)表。

(第9题)10．用笔画线代替导线，完成电路图，要求S1只控制L1，S2只控制L2。

(第10题)二、选择题(每题2分，共14分)11．用丝绸摩擦过的玻璃棒去接触验电器的金属球，发现验电器的箔片张开，下列说法正确的是()A．摩擦起电的实质是创造了电荷B．箔片张开是由于同种电荷互相排斥C．玻璃棒与金属球接触时，正电荷从玻璃棒转移到验电器D．玻璃棒与丝绸摩擦后，玻璃棒得到电子而带正电12．家庭电冰箱的压缩机(电动机)是由温控开关控制的，冷藏室中的照明灯是由冰箱门控制的，冰箱门相当于开关。

第十四章认识电路一、选择题1.在干燥的天气里，用塑料梳子梳头，发现一些头发跟着梳子飘起来，并且越梳头发越蓬松这类现象是由以下哪一种力惹起的（）A. 磁极间的作使劲B.电荷间的作使劲C.分子间的作使劲D.大气压力2.三个悬挂着的轻质带电小球，相互作用状况如下图，那么甲、乙、丙的带电状况（）A. 甲、乙球带异种电荷B.乙、丙球带同种电荷C. 假如甲球带正电荷，则丙球带负电荷D. 假如甲球带正电荷，则丙球带正电荷3.你见过史上最吝啬的猴子吗如下图，这只猴子吝啬到只需你抢走它手上的香蕉，它就不断地大吵大闹，你把香蕉还给它，他就停止喧华．从物理学的角度剖析，香蕉的作用相当于电路中的（）A. 开关B.导线C.电源 D.发声器4.如下图，在研究“并联电路的电流关系”时，小明用电流表分别测出A、 B、C三处的电流为 I A =0.4A，I B=0.2A，I C=0.2A ，记录数据后，他下一步应当做的最合理的操作是（）A. 剖析数据，得出结论B.改变电源电压，再测出几组电流值C.换用不一样规格的小灯泡，再测出几组电流值D.换用电流表的另一量程，再测出一组电流值5.如下图，两个灯泡一直完满，当开关S 断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是A. L1不亮， L2亮B. L1和 L2都亮C. L2不亮， L1亮 D. L1和 L2都不亮6.如下图的电路，当开关S 闭合时， L1、L 2都能发光，一会儿后， L 1亮、 L 2熄灭，则电路故障原由可能是A.L 1短路B.L 2短路C.L 1断路D.L 2断路7.在图所示的电路中，电源电压保持不变.因为电阻 R、灯 L 可能出现了故障，电键 S 闭合前后，电流表指针所在的地点不变，以下判断中正确的选项是（）A. 若灯 L 不发光，则只有电阻R 短路B. 若灯 L 不发光，则只有电阻 R断路C. 若灯 L 发光，则只有电阻R 短路D. 若灯 L 发光，则只有电阻R断路8.教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连结时要（）A. 每两盏灯并联为一组，再分别与一只开关串连B. 每两盏灯串连为一组，而后三组并联C. 每三盏灯并联为一组，再与开关串连D. 这些灯都与开关并联9.如下图是酒精浓度检测仪及其原理图，它其实是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表构成．驾驶员呼出的酒精气体浓度越大，则（）A. 气敏电阻 R2的阻值越大，电压表的示数越大B. 经过电阻 R2的电流越小，电压表的示数越大C. 经过电阻 R1的电流越大，电阻R2两头电压越小D. 气敏电阻 R2的阻值越大，经过电阻R1的电流越大10.如下图，当开封闭合后，电路图中两灯泡属于并联的是（）A. B. C. D.11. 如下图，闭合开关后两灯均能犮光，则（）A. 甲为电流表，乙为电压表B.甲为电压表，乙为电流表C. 甲、乙都为电流表D. 甲、乙都为电压表12.以下电路中，电流表测 L1灯电流的是（）A. B. C. D.二、填空题13.如下图，电源电压是 5V 且不变， S 闭合后电压表示数为 1V ，则灯 L1两头的电压为 ________V，灯 L 2两头的电压为 ________V．14.如下图电压表，若选0﹣3Ⅴ的量程，读数为 ________ Ⅴ；若选 0﹣15Ⅴ的量程，读数为 ________ Ⅴ．15.有一种电现象叫“电中和”，发生“电中和”时和摩擦起电同样，其实不是电荷凭空消逝，而是两个带等量异种电荷的物体相互接触时，电子从带________电的物体转移到带 ________电的物体上，进而使两个物体都恢复成不带电的状态．16.街上路灯能够同时亮或同时灭，路灯之间是________；两个灯泡接在同一电路中，若经过两灯泡的电流相等，则这两个灯泡 ________（选填“串连”“并联”“串联或并联”）.17.如下图，当 S1、S2断开时，能亮的灯是 ________，它们是________联的；当 S1、S2闭合时，能亮的灯是 ________ ，它们是 ________ 联的；当 S1闭合， S2断开时，能亮的灯是 ________ ．18.如图是一个能吹冷、热风的电吹风的简化电路，图中 A 是吹风机（电动机），B 是电热丝．若只闭合开关S1吹出的是 ________风；若 S1、S2都闭合，吹出的是________风．19.摩擦起电的原由是 ________从一个物体转移到另一个物体，用丝绸摩掠过的玻璃棒，玻璃棒带 ________电。
