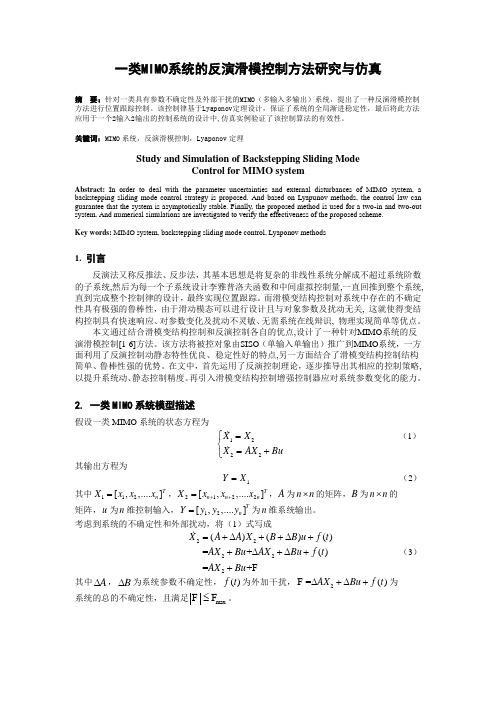

一类MIMO 系统的反演滑模控制方法研究与仿真摘 要：针对一类具有参数不确定性及外部干扰的MIMO （多输入多输出）系统，提出了一种反演滑模控制方法进行位置跟踪控制。
该控制律基于Lyaponov 定理设计，保证了系统的全局渐进稳定性，最后将此方法应用于一个2输入2输出的控制系统的设计中,仿真实例验证了该控制算法的有效性。
关键词：MIMO 系统，反演滑模控制，Lyaponov 定理Study and Simulation of Backstepping Sliding ModeControl for MIMO systemAbstract: In order to deal with the parameter uncertainties and external disturbances of MIMO system, a backstepping sliding mode control strategy is proposed. And based on Lyapunov methods, the control law can guarantee that the system is asymptotically stable. Finally, the proposed method is used for a two-in and two-out system. And numerical simulations are investigated to verify the effectiveness of the proposed scheme.Key words: MIMO system, backstepping sliding mode control, Lyaponov methods1. 引言反演法又称反推法、反步法，其基本思想是将复杂的非线性系统分解成不超过系统阶数的子系统,然后为每一个子系统设计李雅普洛夫函数和中间虚拟控制量,一直回推到整个系统,直到完成整个控制律的设计，最终实现位置跟踪。
而滑模变结构控制对系统中存在的不确定性具有极强的鲁棒性，由于滑动模态可以进行设计且与对象参数及扰动无关, 这就使得变结构控制具有快速响应、对参数变化及扰动不灵敏、无需系统在线辩识, 物理实现简单等优点。
本文通过结合滑模变结构控制和反演控制各自的优点,设计了一种针对MIMO 系统的反演滑模控制[1-6]方法。
该方法将被控对象由SISO （单输入单输出）推广到MIMO 系统，一方面利用了反演控制动静态特性优良、稳定性好的特点,另一方面结合了滑模变结构控制结构简单、鲁棒性强的优势。
在文中，首先运用了反演控制理论，逐步推导出其相应的控制策略,以提升系统动、静态控制精度。
再引入滑模变结构控制增强控制器应对系统参数变化的能力。
2. 一类MIMO 系统模型描述假设一类MIMO 系统的状态方程为1222X X X AX Bu⎧=⎨=+⎩ （1） 其输出方程为1Y X = （2）其中112[,,....]T n X x x x =，2122[,,....]Tn n n X x x x ++=，A 为n n ⨯的矩阵，B 为n n ⨯的矩阵，u 为n 维控制输入，12[,,....]Tn Y y y y =为n 维系统输出。
考虑到系统的不确定性和外部扰动，将（1）式写成22222()()()=+()=+FX A A X B B u f t AX Bu AX Bu f t AX Bu =+∆++∆++∆+∆++ （3）其中A ∆，B ∆为系统参数不确定性，()f t 为外加干扰，2F =()AX Bu f t ∆+∆+为系统的总的不确定性，且满足max F F ≤。
3. 自适应反演滑模控制器设计假设位置指令为d Y ，且d Y 具有二阶导数，控制器设计步骤如下 第一步：定义跟踪误差为1d Y Y =-e （4）求导得12d d Y Y X Y =-=-e （5）定义虚拟控制量111d Y λ=-+αe （6）其中1λ为非零正常数。
定义221X =-e α （7）定义Lyapunov 函数11112T V =e e （8）求导得11111111212112112111121112111()22()()T T T T d T T d d d nT T T i i V X Y Y Y Y e λλλ==+==-=+-=-+-=-+=-+∑e e e e e e e e e αe e e e e e e e e （9） 如果20=e ，则211110ni i V e λ==-≤∑ （10）所以需要继续设计，下一步则要寻找控制律u ，保证滑模面等于0 或趋近于原点。
第二步：22121X AX Bu F =-=++-e αα （11）定义切换函数112S k =+e e （12）其中k 为非零正常数。
定义Lyapunov 函数2112T V V S S =+ （13）求导得22111121121()nTT T i i V V S S e S k λ==+=-+++∑e e e e （14）将（5）（7）（11）式代入（14）得22111212121121122212121111[()]11[()]nT T i d i nT T i d i V e S k Y AX Bu F e S k Y AX Bu F k k λλ===-+++-+++-=--+++-+++-∑∑e e e ααe e e e αα （15）设计控制律为112121max 211[()sgn()]d u B k Y AX F S k -=-+-+-++e ααe （16） 将（16）式代入（15）式得221122max 111[sgn()]nTT i i V e S F F S k λ==--+-∑e e （17） 其中max F F η=+，0η> 则222112max 11122112max111221121112211211111[sgn()]1110nn T i i i i nn T T i i i i nnT i i i i nn ni i i i i i i V e e S F F S k e e S F S F k e e S k e e s k λλληλη==========--+-≤--+-=---=---≤∑∑∑∑∑∑∑∑∑ （18）4. 仿真分析考虑二阶MIMO 系统，其状态方程为132433411434225423x x x x x x x u f x x x u f =⎧⎪=⎪⎨=+++⎪⎪=+++⎩ 系统输出为[][]1212=TTY y y x x =其中54=23A ⎡⎤⎢⎥⎣⎦，10=01B ⎡⎤⎢⎥⎣⎦，外部干扰1=20sint f ，2=20sin2t f ，设位置指令[][]12=sin52sin8T T d d d Y y y t t =。
系统的初始状态为[]00000Tx =，控制器参数120λ=，110k =，不确定总量上界max 50F =。
仿真结果如图1—3所示。
time(s)y 1P o s i t i o n t r a c k i n g-4-2024time(s)y 2P o s i t i o n t r ac k i n g12345time(s)e 112345-1-0.50.5time(s)e 2图1 位置跟踪曲线和跟踪误差曲线0.51 1.522.533.544.55-50510time(s)s100.51 1.522.533.544.55-5051015time(s)s 2图2 滑模切换面曲线00.51 1.522.533.544.55-200-1000100200time(s)u 100.51 1.522.533.544.55-2000200400600time(s)u 2图3 控制输入1u 、2u 曲线图1为位置跟踪曲线和跟踪误差曲线，从图中可以看出在有外部干扰的情况下系统输出能够很好的追踪上位置指令，两者之间的跟踪误差随时间变化很快收敛于0，说明该方法实现了很好的跟踪性能。
滑模面的动态曲线如图2所示，可以看出滑模面逐渐收敛于0，表明系统在短时间内到达切换面并保持在滑模面上滑动。
系统的控制输入1u 、2u 曲线如图3所示。
5. 结论本文提出的反演滑模控制方法将反演控制和滑模控制有效地结合在一起，利用了反演控制动静态特性良好、稳定性好和滑模变结构控制结构简单、鲁棒性强的优势。
本文的创新点在于将反演滑模控制应用于MIMO 控制系统中，实现了对多个输入的轨迹跟踪。
仿真结果表明了该方法的有效性。
参考文献[1] 刘金琨. 滑模变结构控制MATLAB 仿真[M]. 清华大学出版社: 北京. 2006.[2] 李渊, 何凤有, 王峰. 永磁同步电动机反演滑模控制系统的研究[J]. 工矿自动化, 2009, 8:72-75.[3] 王家军, 王建中, 马国进. 感应电动机系统的变结构反推控制研究[ J] . 中国电机工程学报, 2007, 27（6 ) :35-38.[4] 李俊，徐德民. 非匹配不确定非线性系统的自适应反演滑模控制[J]. 控制与决策, 1999, 14（1）:46-50. [5] 张天平，严彩梅，贺兴亚.一类MIMO 非线性系统的自适应模糊滑模控制[J].扬州大学学报, 2001,4（1）:22-25.[6] 周国荣, 李永丰.永磁同步电机的自适应反演滑模变结构控制[J].控制工程, 2009,16(1):49-51.。
