3-2电磁感应单元测试题(含答案)

高二第二学期质量监测试题物理（电磁感应和交变电流）第一部分 选择题（共48分）一、单项选择题。

本题共12小题，只有一个．．．．选项是符合题意的。

（每小题3分，共36分） 1. 电磁感应现象的发现使人们对电与磁内在联系的认识更加完美，宣告了电磁学作为一门统一学科的诞生。

下列科学家中，发现电磁感应现象的是（ ）A ．奥斯特B ．法拉第C ．安培D ．洛伦兹3. 在右图所示的实验中，能在线圈中产生感应电流的情况是（ ） A ．磁铁静止在线圈上方 B ．磁铁静止在线圈右侧 C ．磁铁静止在线圈里面 D ．磁铁插入或抽出线圈的过程4．如右图所示，当导体棒MN 在外力作用下沿导轨向右运动时，流过R 的电流方向是( )A. 由A →R →BB. 由B →R →A C ．无感应电流 D ．无法确定5．如图所示，当磁铁突然向铜环运动时，铜环的运动情况是( ) A ．向右摆动 B ．向左摆动 C ．静止 D ．无法判定6．关于感应电动势的大小，下列说法正确的是()A ．穿过线圈的磁通量Φ越大，所产生的感应电动势就越大B ．穿过线圈的磁通量的变化量ΔΦ越大，所产生的感应电动势就越大C．穿过线圈的磁通量的变化率ΔΦΔt 越大，所产生的感应电动势就越大D ．穿过线圈的磁通量Φ等于0，所产生的感应电动势就一定为0图1线圈7．一个矩形线圈，在匀强磁场中绕一个固定轴做匀速运动，当线圈处于如图所示位置时，此线圈（）A.磁通量最大，磁通量变化率最大，感应电动势最小B.磁通量最大，磁通量变化率最大，感应电动势最大C.磁通量最小，磁通量变化率最大，感应电动势最大D.磁通量最小，磁通量变化率最小，感应电动势最小8.如图电路中，P、Q两灯相同，L是自感系数很大但电阻可不计的线圈，则（）A．S接通瞬间，P、Q同时达正常发光B．S接通瞬间，P立即变亮，Q逐渐变亮C．S断开瞬间，PQ同时立即熄灭。

D．S断开瞬间，P立即熄灭，Q过一会才熄灭9.如图所示，一个由导体做成的矩形线圈，以恒定速率v运动，从无磁场区进入匀强磁场区，磁场宽度大于矩形线圈的宽度da，然后出来，若取逆时针方向的电流为正方向，那么在如图中的哪一个图能正确地表示回路中电流对时间的函数关系（）10．一个环形线圈放在磁场中，如图a所示，以磁感线垂直于线圈平面向外的方向为正方向，若磁感强度B随时间t的变化的关系如图b，那么在第2秒内线圈中的感应电流的大小和方向是（）A. 大小恒定，顺时针方向B. 逐渐减小，顺时针方向C. 大小恒定，逆时针方向D. 逐渐增加，逆时针方向a b11．如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直。

高中物理选修3 2 电磁感应，交流电测试题及答案高中物理选修3-2-电磁感应，交流电测试题及答案高二物理测试时间：第一卷（选择题48分）一、选择题：（本题共12小题，每小题4分）1.在电磁感应现象中，下列陈述中正确的一个是（）a．当闭合线框和磁场之间有相对运动时，线框中一定会有感应电流b．感应电流的磁场总是跟原来磁场的方向相反c．感应电流的磁场总是跟原来磁场的方向相同d、感应电流的磁场总是阻碍引起感应电流的磁通量的变化。

2.如右图所示，水平放置的矩形线圈ABCD垂直落在细长水平磁铁的S极附近，从位置I到位置II再到位置III。

位置II与磁铁在同一平面上，位置I和位置III非常接近位置II。

在下降过程中，线圈中的感应电流方向为（）a、abcdab和adcbac、从abcda到adcbad、从adcba到abcda3.如图所示，这是早期制造的发电机和电机的示意图。

盘A和盘B是两个铜盘，可以分别围绕固定旋转轴旋转。

盘A的中心和盘B的边缘通过一根导线连接，盘B的中心和盘A的边缘通过另一根导线连接。

当圆盘a在外力作用下旋转时，圆盘B也会旋转。

那么下面陈述中正确的一个是（）A。

连续旋转圆盘A可以获得连续电流。

原因是整个铜盘被视为沿径向排列的无数铜棒，它们切断磁感应线并产生感应电动势。

B.当磁盘a旋转时，磁盘B也可以旋转，因为电流在磁场力的作用下旋转c．当a盘顺时针转动时，b盘逆时针转动d．当a盘顺时针转动时，b盘也顺时针转动4、交流发电机的线圈转到线圈平面与中性面垂直时，下列说法正确的是（）a、电流将改变方向B，磁场方向平行于线圈平面C，通过线圈的磁通量最大D，线圈中产生的感应电动势最大5、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度b随时间变化的规律如图所示。

若规定顺时针方向为感应电流i的正方向，则下列表示电流变化的各图中正确的是（）一6、如图所示，a、b是两个完全相同的灯泡，l是自感系数较大的线圈，其直流电阻忽略不计。

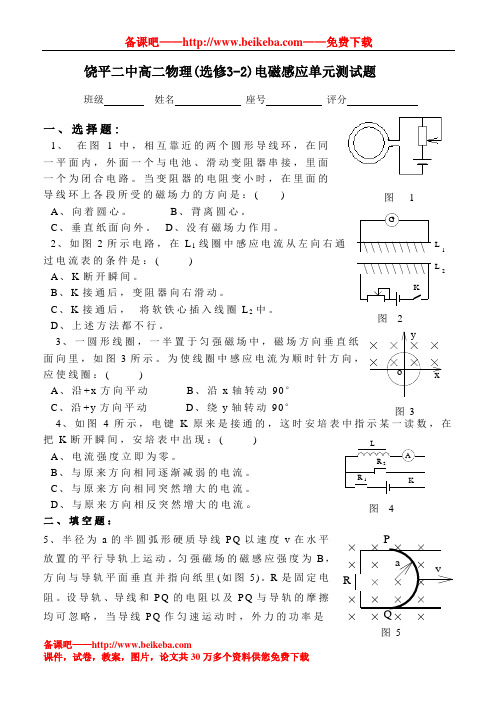

饶平二中高二物理(选修3-2)电磁感应单元测试题班级 姓名 座号 评分一、选择题:1、 在图1中，相互靠近的两个圆形导线环，在同一平面内，外面一个与电池、滑动变阻器串接，里面一个为闭合电路。

当变阻器的电阻变小时，在里面的导线环上各段所受的磁场力的方向是：( ) A 、向着圆心。

B 、背离圆心。

C 、垂直纸面向外。

D 、没有磁场力作用。

2、如图2所示电路，在L 1线圈中感应电流从左向右通过电流表的条件是：( ) A 、K 断开瞬间。

B 、K 接通后，变阻器向右滑动。

C 、K 接通后， 将软铁心插入线圈L 2中。

D 、上述方法都不行。

3、一圆形线圈，一半置于匀强磁场中，磁场方向垂直纸面向里，如图3所示。

为使线圈中感应电流为顺时针方向，应使线圈：( )A 、沿+x 方向平动B 、沿x 轴转动90°C 、沿+y 方向平动D 、绕y 轴转动90° 4、如图4所示，电键K 原来是接通的，这时安培表中指示某一读数，在把K 断开瞬间，安培表中出现：( ) A 、电流强度立即为零。

B 、与原来方向相同逐渐减弱的电流。

C 、与原来方向相同突然增大的电流。

D 、与原来方向相反突然增大的电流。

二、填空题：5、半径为a 的半圆弧形硬质导线P Q 以速度v 在水平放置的平行导轨上运动。

匀强磁场的磁感应强度为B ，方向与导轨平面垂直并指向纸里(如图5)。

R 是固定电阻。

设导轨、导线和P Q 的电阻以及P Q 与导轨的摩擦均可忽略，当导线P Q 作匀速运动时，外力的功率是GKL L 12xyoA KR R L 12RavP图 1图 3图 4图5图 26、用绝缘导线绕一个圆环，环内有一个用同样绝缘导线折成的内接正方形线框，如图6所示。

把它们放到磁感应强度均匀增加的匀强磁场中，磁场方向垂直线环平面向纸外。

则圆环和正方形中的电流强度大小之比 为 。

、下图是做探究电磁感应的产生条件实验的器材及示意图。

(1)在图7中用实线代替导线把它们连成实验电路。

第四章电磁感应一、单选题1.如图所示,一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方,直导线与圆环在同一竖直面内,当通电直导线中电流增大时,弹性圆环的面积S和橡皮绳的长度l将()A．S增大,l变长B．S减小,l变短C．S增大,l变短D．S减小,l变长2.关于涡流,下列说法中不正确的是()A．真空冶炼炉是利用涡流来熔化金属的装置B．家用电磁灶锅体中的涡流是由恒定磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．铁芯用相互绝缘的硅钢片叠成能减小涡流3.如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律,以下哪些认识是正确的()A．第0.6 s末线圈中的感应电动势是4 VB．第0.9 s末线圈中的瞬时电动势比0.2 s末的小C．第1 s末线圈的瞬时电动势为零D．第0.2 s末和0.4 s末的瞬时电动势的方向相同4.如图所示,一个由导体做成的矩形线圈,以恒定速率v运动,从无场区进入匀强磁场区,磁场宽度大于矩形线圈的宽度da,然后出来,若取逆时针方向的电流为正方向,那么下列图中的哪一个图能正确地表示回路中的电流与时间的函数关系()A．B．C．D．5.如图所示,一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动,当磁感应强度均匀增大时,此粒子的动能将()A．不变B．增大C．减少D．以上情况都有可能6.如图所示,一沿水平方向的匀强磁场分布在宽度为2L的某矩形区域内(长度足够大),该区域的上、下边界MN、PS是水平的．有一边长为L的正方形导线框abcd从距离磁场上边界MN的某高处由静止释放下落并穿过该磁场区域,已知当线框的ab边到达MN时线框刚好做匀速直线运动(以此时开始计时),以MN处为坐标原点,取如图坐标轴x,并规定逆时针方向为感应电流的正方向,则关于线框中的感应电流与ab边的位置坐标x间的以下图线中,可能正确的是()A．B．C．D．7.如下图所示,一个闭合三角形导线框ABC位于竖直平面内,其下方(略靠前)固定一根与导线框平面平行的水平直导线,导线中通以图示方向的恒定电流．释放导线框,它由实线位置下落到虚线位置未发生转动,在此过程中()A．导线框中感应电流的方向依次为ACBA→ABCA→ACBAB．导线框的磁通量为零时,感应电流也为零C．导线框所受安培力的合力方向依次为向上→向下→向上D．导线框所受安培力的合力为零,做自由落体运动8.一矩形线框置于匀强磁场中,线框平面与磁场方向垂直．先保持线框的面积不变,将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变,在1 s时间内,再将线框的面积均匀地减小到原来的一半．先后两个过程中,线框中感应电动势的比值为()A．B． 1C． 2D． 49.法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小()A．跟穿过这一闭合电路的磁通量成正比B．跟穿过这一闭合电路的磁感应强度成正比C．跟穿过这一闭合电路的磁通量的变化率成正比D．跟穿过这一闭合电路的磁通量的变化量成正比10.某线圈中产生了恒定不变的感应电流,关于穿过该线圈的磁通量Φ随时间t变化的规律,可能是下面四幅图中的()A．B．C．D．二、多选题11.(多选)如图,足够长的U型光滑金属导轨平面与水平面成θ角(0＜θ＜90°),其中MN与PQ平行且间距为l,导轨平面与磁感应强度为B的匀强磁场垂直,导轨电阻不计,其上端所接定值电阻为R.给金属棒ab一沿斜面向上的初速度v0,并与两导轨始终保持垂直且接触良好,ab棒接入电路的电阻为r,当ab棒沿导轨上滑距离x时,速度减小为零．则下列说法不正确的是()A．在该过程中,导体棒所受合外力做功为mvB．在该过程中,通过电阻R的电荷量为C．在该过程中,电阻R产生的焦耳热为D．在导体棒获得初速度时,整个电路消耗的电功率为v012.(多选)在如图所示的各图中,闭合线框中能产生感应电流的是()A．B．C．D．13.如图所示,在匀强磁场中放有平行铜导轨,它与大线圈M相连接,要使小导线圈N获得顺时针方向的感应电流,则放在导轨上的金属棒ab的运动情况(两线圈共面放置)是()A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动三、实验题14.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,灵敏电流计的指针向______(填“左”或“右”)偏转．15.英国物理学家法拉第在1831年发现了“磁生电”现象．现在某一课外活动小组的同学想模仿一下法拉第实验,于是他们从实验室里找来了两个线圈A、B,两节干电池、电键、电流计、滑动变阻器等器材,如图所示．请同学们帮助该活动小组,用笔画线代替导线,将图中的器材连接成实验电路．四、计算题16.如图所示,长为L＝0.2 m、电阻为r＝0.3 Ω、质量为m＝0.1 kg的金属棒CD垂直放在位于水平面上的两条平行光滑金属导轨上,两导轨间距也为L,棒与导轨接触良好,导轨电阻不计,导轨左端接有R ＝0.5 Ω的电阻,量程为0～3.0 A的电流表串联在一条导轨上,量程为0～1.0 V的电压表接在电阻R 的两端,垂直导轨平面的匀强磁场向下穿过平面．现以向右恒定的外力F使金属棒右移,当金属棒以v＝2 m/s的速度在导轨平面上匀速滑动时,观察到电路中的一个电表正好满偏,而另一电表未满偏．问：(1)此时满偏的电表是什么表？说明理由．(2)拉动金属棒的外力F多大？(3)导轨处的磁感应强度多大？17.如图所示,ef、gh为水平放置的足够长的平行光滑导轨,导轨间距为L＝1 m,导轨左端连接一个R ＝3 Ω的电阻,一根电阻为1 Ω的金属棒cd垂直地放置在导轨上,与导轨接触良好,导轨的电阻不计,整个装置放在磁感应强度为B＝2 T的匀强磁场中,磁场方向垂直于导轨平面向上．现对金属棒施加4 N的水平向右的拉力F,使棒从静止开始向右运动,试解答以下问题：(1)金属棒达到的最大速度v是多少？(2)金属棒达到最大速度后,R上的发热功率为多大？18.如图所示,两根足够长的光滑金属导轨ab、cd竖直放置,导轨间距离为L,电阻不计．在导轨上端并接两个额定功率均为P、电阻均为R的小灯泡．整个系统置于匀强磁场中,磁感应强度方向与导轨所在平面垂直．现将一质量为m、电阻可以忽略的金属棒MN从图示位置由静止开始释放．金属棒下落过程中保持水平,且与导轨接触良好．已知某时刻后两灯泡保持正常发光．重力加速度为g.求：(1)磁感应强度的大小;(2)灯泡正常发光时金属棒的运动速率．五、填空题19.如图所示,线圈ABCO面积为0.4 m2,匀强磁场的磁感应强度B＝0.1 T,方向为x轴正方向,通过线圈的磁通量为________Wb.在线圈由图示位置绕z轴向下转过60°的过程中,通过线圈的磁通量改变了________Wb.(可以用根式表示)20.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后,下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大,电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快,电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时,电流计指针不会发生偏转(2)在实验中,如果线圈A置于线圈B中不动,因某种原因,电流计指针发生了偏转．这时,线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时,是________转化为电能．(3)上述实验中,线圈A可等效为一个条形磁铁,将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时,指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．21.如下图所示,半径为r的金属圆环绕通过直径的轴OO′以角速度ω匀速转动,匀强磁场的磁感应强度为B,以金属环的环面与磁场方向重合时开始计时,求在转动30°角的过程中,环中产生的平均感应电动势为________．22.如图所示,金属环直径为d、总电阻为2R,匀强磁场磁感应强度为B,垂直穿过环所在平面．电阻为的导体杆AB沿环表面以速度v向右滑至环中央时,杆两端的电压为________．23.如下图甲所示,环形线圈的匝数n＝1000,它的两个端点a和b间接有一理想电压表,线圈内磁感应强度B的变化规律如图乙所示,线圈面积S＝100 cm2,则Uab＝________,电压表示数为________V.答案解析1.【答案】D【解析】当通电直导线中电流增大时,穿过金属圆环的磁通量增大,金属圆环中产生感应电流,根据楞次定律,感应电流要阻碍磁通量的增大：一是用缩小面积的方式进行阻碍;二是用远离直导线的方法进行阻碍,故D正确．2.【答案】B【解析】高频感应炉是用涡流来熔化金属对其进行冶炼的,炉内放入被冶炼的金属,线圈内通入高频交变电流,这时被冶炼的金属中产生涡流就能被熔化．故A正确;电磁炉利用高频电流在电磁炉内部线圈中产生磁场,当含铁质锅具放置炉面时,铁磁性锅体被磁化,锅具即切割交变磁感线而在锅具底部产生交变的涡流,恒定磁场不会产生涡流,故B错误;阻尼摆摆动时产生的涡流总是阻碍其运动,当金属板从磁场中穿过时,金属板板内感应出的涡流会对金属板的运动产生阻碍作用．故C正确;在整块导体内部发生电磁感应而产生感应电流的现象称为涡流现象,要损耗能量,不用整块的硅钢铁芯,其目的是为了减小涡流,故D正确．本题选择错误的,故选B.3.【答案】A【解析】由法拉第电磁感应定律知：感应电动势E＝可知：0．3～0.8 s：E＝＝＝－4 V,负号表示方向与正方向相反,A正确;图象的斜率表示电动势的大小,由图象知第0.9 s末线圈中的瞬时电动势比0.2 s末的大,B错误;第1 s末线圈的磁感强度为零,但磁通量的变化率不为零,电动势不为零,C错误;第0.2 s末和0.4 s末的图象斜率一正一负,瞬时电动势的方向相反,D错误．4.【答案】C【解析】根据楞次定律,线圈进入磁场的过程,穿过线圈的磁通量向里的增加,产生逆时针方向的感应电流,因为速度恒定,所以电流恒定,故A、D错误;离开磁场时,穿过线圈的向里的磁通量减少,所以产生顺时针方向的电流,B错误,C正确．5.【答案】B【解析】当垂直纸面向里的磁场增强时,产生逆时针的涡旋电场,带正电的粒子将受到这个电场对它的电场力作用,而使动能增加,故B正确．6.【答案】D【解析】在第一个L内,线框匀速运动,电动势恒定,电流恒定;在第二个L内,线框只在重力作用下加速,速度增大;在第三个L内,安培力大于重力,线框减速运动,电动势减小,电流减小．这个过程加速度逐渐减小,速度是非线性变化的,电动势和电流都是非线性减小的,选项A、B均错误．安培力再减小,也不至于减小到小于第一段时的值,因为当安培力等于重力时,线框做匀速运动,选项C错误,D正确．7.【答案】A【解析】根据右手螺旋定则可知导线上方的磁场方向垂直于纸面向外,下方的磁场方向垂直于纸面向里,而且越靠近导线磁场越强．所以闭合导线框ABC在下降过程中,导线框内垂直于纸面向外的磁通量先增大,当增大到BC边与导线重合时,达到最大,再向下运动,导线框内垂直于纸面向外的磁通量逐渐减小至零,然后随导线框的下降,导线框内垂直于纸面向里的磁通量增大,当增大到A点与导线重合时,达到最大,继续下降时由于导线框逐渐远离导线,使导线框内垂直于纸面向里的磁通量再逐渐减小,所以根据楞次定律可知,感应电流的磁场总是阻碍内部磁通量的变化,所以感应电流的磁场先向内,再向外,最后向内,所以导线框中感应电流的方向依次为ACBA→ABCA→ACBA,A正确;当导线框内的磁通量为零时,内部的磁通量仍然在变化,有感应电动势产生,所以感应电流不为零,B错误;根据对楞次定律的理解,感应电流的效果总是阻碍导体间的相对运动,由于导线框一直向下运动,所以导线框所受安培力的合力方向一直向上,不为零．C、D错误．8.【答案】B【解析】设原磁感应强度是B,线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS,第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n,所以两次电动势大小相等,B正确．9.【答案】C【解析】由法拉第电磁感应定律可知,闭合电路中产生的感应电动势的大小与磁通量的变化率成正比,与磁通量及磁通量的变化量无关．故A、B、D错误,C正确．10.【答案】B【解析】要想该线圈中产生恒定不变的感应电流,则要求该线圈中产生的感应电动势是恒定不变的,要想线圈中产生恒定不变的感应电动势,由法拉第电磁感应定律可知,穿过线圈的磁通量的变化率应是恒定的,即在Φ－t图象中,其图线是一条倾斜的直线．11.【答案】ABC【解析】在该过程中,导体棒和金属导轨组成的系统所受合外力做功为mv,A错误;由q＝IΔt,I＝,E＝＝,通过电阻R的电荷量为q＝,B错误;由于不知摩擦力是否存在,所以C错误;在导体棒获得初速度时,电路中电动势为E＝Blv0,I＝,P＝I2(r＋R)＝v0,D正确．12.【答案】AB【解析】感应电流产生的条件是：只要穿过闭合线框的磁通量变化,闭合线框中就有感应电流产生．A图中,线框转动过程中,通过线框的磁通量发生变化,线框中有感应电流产生;B图中离直导线越远磁场越弱,所以当线框远离导线时,线框中磁通量不断变小,所以B图中有感应电流产生;C图中一定要把条形磁铁周围的磁感线空间分布图弄清楚,在图示位置,线框中的磁通量为零,在向下移动过程中,线框的磁通量一直为零,磁通量不变,线框中无感应电流产生;D图中,线框中的磁通量一直不变,无感应电流产生．故选A、B.13.【答案】BC【解析】14.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路,电源、开关、小线圈A组成闭合回路,电路图如图所示．(2)将开关闭合或断开,导致穿过线圈的磁通量变化,产生感应电流,灵敏电流计指针偏转,故A、B正确;保持开关一直闭合,则穿过线圈B的磁通量不变,没有感应电流产生,灵敏电流计指针偏转,故C错误;将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化,线圈B中产生感应电流,灵敏电流计指针偏转,故D正确．(3)在开关闭合的瞬间,穿过线圈B的磁通量增大,灵敏电流计的指针向左偏转,则当螺线管A向上拔出的过程中,穿过线圈B的磁通量减小,灵敏电流计的指针向右偏转．15.【答案】【解析】线圈A与带电池的电路相连,线圈B与电流计相连,当滑动滑动变阻器时,线圈A中的电流变化,从而引起B中产生感应电流,也可以保持滑动器划片不动,线圈A插入或者拔出时,都可以引起B中产生感应电流．16.【答案】(1)见解析(2)1.6 N(3)4 T【解析】(1)假设电流表满偏,则I＝3.0 A,R两端电压U＝IR＝3.0×0.5 V＝1.5 V,将大于电压表的量程,不符合题意,故满偏电表应该是电压表．(2)由能量关系知,电路中的电能是外力做功转化来的,所以有Fv＝I2(R＋r),I＝,两式联立得F＝＝1.6 N.(3)磁场是恒定的,且不发生变化,由于CD运动而产生感应电动势,因此是动生电动势．根据法拉第电磁感应定律有E＝BLv,根据闭合电路欧姆定律得E＝U＋Ir以及I＝,联立三式得B＝＋＝4 T.17.【答案】(1)4 m/s(2)12 W【解析】(1)当金属棒速度最大时,拉力与安培力相等.＝F,v m＝＝4 m/s(2)回路中电流为I＝＝2 A,电阻上的发热功率为P＝I2R＝12 W.18.【答案】(1)(2)【解析】(1)设小灯泡的额定电流为I0,有P＝I R,①由题意,在金属棒沿导轨竖直下落的某时刻后,小灯泡保持正常发光,流经MN的电流为I＝2I0,②此时金属棒MN所受的重力和安培力相等,下落的速度达到最大值,有mg＝BLI,③联立①②③式得B＝(2)设灯泡正常发光时,金属棒的速率为v,由电磁感应定律与闭合电路欧姆定律得E＝BLv,⑤E＝RI0,⑥联立①②④⑤⑥式得v＝.⑦19.【答案】00.02或3.46×10－2【解析】线圈ABCO与x轴正方向的匀强磁场平行,没有一条磁感线穿过平面,所以磁通量等于0.在线圈由图示位置绕z轴向下转过60°时,线圈在中性面上面的投影面积为0.4×sin 60°,磁通量Φ＝0.1×0.4×sin 60°＝0.02Wb,磁通量变化量ΔΦ＝0.1×0.4×sin 60°－0＝0.02Wb.20.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中,由于磁通量不变化,故不会产生感应电流,也不会引起电流计指针偏转,选项A错误;线圈A插入或拔出线圈B的速度越大,则磁通量的变化率越大,产生的感应电流越大,电流计指针偏转的角度越大,选项B正确;滑动变阻器的滑片P滑动越快,电流的变化率越大,磁通量的变化率越大,则感应电流越大,电流计指针偏转的角度越大,选项C正确;滑动变阻器的滑片P 匀速滑动时,电流发生变化,磁通量变化,也会产生感应电流,故电流计指针也会发生偏转,选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B,导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知,通过电流计的电流从负极流入,故灵敏电流计指针向其负接线柱方向偏转．21.【答案】3Bωr2【解析】ΔΦ＝Φ2－Φ1＝BS sin 30°－0＝Bπr2.又Δt＝＝＝所以＝＝＝3Bωr2.22.【答案】【解析】杆切割产生的感应电动势：E＝Bdv.两个电阻为R的半金属圆环并联,并联电阻R并＝R,电路电流(总电流)：I＝＝,杆两端的电压：U＝IR并＝Bdv.23.【答案】50 V50【解析】由B－t图象可知＝5 T/s由E＝n S得：E＝1 000×5×100×10－4V＝50 V.。

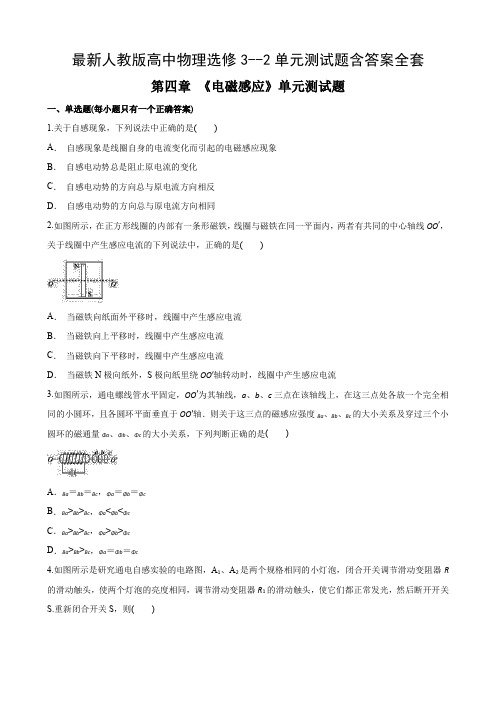

最新人教版高中物理选修3--2单元测试题含答案全套第四章《电磁感应》单元测试题一、单选题(每小题只有一个正确答案)1.关于自感现象，下列说法中正确的是()A．自感现象是线圈自身的电流变化而引起的电磁感应现象B．自感电动势总是阻止原电流的变化C．自感电动势的方向总与原电流方向相反D．自感电动势的方向总与原电流方向相同2.如图所示，在正方形线圈的内部有一条形磁铁，线圈与磁铁在同一平面内，两者有共同的中心轴线OO′，关于线圈中产生感应电流的下列说法中，正确的是()A．当磁铁向纸面外平移时，线圈中产生感应电流B．当磁铁向上平移时，线圈中产生感应电流C．当磁铁向下平移时，线圈中产生感应电流D．当磁铁N极向纸外，S极向纸里绕OO′轴转动时，线圈中产生感应电流3.如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度Ba、Bb、Bc的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．Ba＝Bb＝Bc，Φa＝Φb＝ΦcB．Ba>Bb>Bc，Φa<Φb<ΦcC．Ba>Bb>Bc，Φa>Φb>ΦcD．Ba>Bb>Bc，Φa＝Φb＝Φc4.如图所示是研究通电自感实验的电路图，A1、A2是两个规格相同的小灯泡，闭合开关调节滑动变阻器R 的滑动触头，使两个灯泡的亮度相同，调节滑动变阻器R1的滑动触头，使它们都正常发光，然后断开开关S.重新闭合开关S，则()A．闭合瞬间，A1立刻变亮，A2逐渐变亮B．闭合瞬间，A1、A2均立刻变亮C．稳定后，L和R两端的电势差一定相同D．稳定后，A1和A2两端的电势差不相同5.如图所示，长为L的金属导线弯成一圆环，导线的两端接在电容为C的平行板电容器上，P、Q为电容器的两个极板，磁场垂直于环面向里，磁感应强度以B＝B0＋kt(k>0)随时间变化，t＝0时，P、Q两板电势相等，两板间的距离远小于环的半径，经时间t，电容器P板()A．不带电B．所带电荷量与t成正比C．带正电，电荷量是D．带负电，电荷量是6.如图所示，匀强磁场方向竖直向下，磁感应强度为B.正方形金属框abcd可绕光滑轴OO′转动，边长为L，总电阻为R，ab边质量为m，其他三边质量不计，现将abcd拉至水平位置，并由静止释放，经时间t到达竖直位置，产生热量为Q，若重力加速度为g，则ab边在最低位置所受安培力大小等于()A．B．BLC．D．7.如图所示，L为一根无限长的通电直导线，M为一金属环，L通过M的圆心并与M所在的平面垂直，且通以向上的电流I，则()A．当L中的I发生变化时，环中有感应电流B．当M左右平移时，环中有感应电流C．当M保持水平，在竖直方向上下移动时环中有感应电流D．只要L与M保持垂直，则以上几种情况，环中均无感应电流8.如图所示，一矩形线框以竖直向上的初速度进入只有一条水平边界的匀强磁场，磁场方向垂直纸面向里，进入磁场后上升一段高度又落下离开磁场，运动中线框只受重力和安培力作用，线框在向上、向下经过图中1、2位置时的速率按时间顺序依次为v1、v2、v3和v4，则可以确定()A．v1＜v2B．v2＜v3C．v3＜v4D．v4＜v19.圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如下图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()A．线圈a中将产生俯视顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力F N将增大10.如图所示，在垂直于纸面的范围足够大的匀强磁场中，有一个矩形闭合线圈abcd，线圈平面与磁场垂直，O1O2是线圈的对称轴，应使线圈怎样运动才能使线圈中的磁通量发生变化？()A．向左或向右平动B．向上或向下平动C．绕O1O2转动D．平行于纸面向里运动11.一矩形线圈abcd位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里(如图甲所示)，磁感应强度B随时间t变化的规律如图乙所示．以I表示线圈中的感应电流(图甲中线圈上箭头方向为电流的正方向)，下图中能正确表示线圈中电流I随时间t变化规律的是()A．B．C．D．12.如图所示，导体棒ab长为4L，匀强磁场的磁感应强度为B，导体绕过O点垂直纸面的轴以角速度ω匀速转动，a与O的距离很近．则a端和b端的电势差Uab的大小等于()A．2BL2ωB．4BL2ωC．6BL2ωD．8BL2ω13.磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v0刷卡时，在线圈中产生感应电动势，其E－t关系如图所示．如果只将刷卡速度改为，线圈中的E－t关系图可能是()A．B．C．D．14.下列实验现象，属于电磁感应现象的是()A．导线通电后，其下方的小磁针偏转B．通电导线AB在磁场中运动C．金属杆切割磁感线时，电流表指针偏转D．通电线圈在磁场中转动15.如图所示，小螺线管与音乐播放器相连，大螺线管直接与音箱相连．当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，大小螺线管之间发生的物理现象是()A．自感B．静电感应C．互感D．直接导电二、多选题(每小题至少有两个正确答案)16.(多选)在光滑的水平面上方，有两个磁感应强度大小均为B、方向相反的水平匀强磁场，如图．PQ为两个磁场的边界，磁场范围足够大．一个边长为a、质量为m、电阻为R的金属正方形线框，以速度v垂直磁场方向从如图实线(Ⅰ)位置开始向右运动，当线框运动到分别有一半面积在两个磁场中的如图(Ⅱ)位置时，线框的速度为v，则下列说法正确的是()2A．图(Ⅱ)时线框中的电功率为B．此过程中回路产生的电能为3mv28C．图(Ⅱ)时线框的加速度为D．此过程中通过线框横截面的电荷量为17.(多选)如图所示，金属棒ab、cd与足够长的水平光滑金属导轨垂直且接触良好，匀强磁场的方向竖直向下．则ab棒在恒力F作用下向右运动的过程中，有()A．安培力对ab棒做正功B．安培力对cd棒做正功C．abdca回路的磁通量先增加后减少D．F做的功等于回路产生的总热量和系统动能的增量之和18.如下图所示，光滑平行金属导轨PP′和QQ′都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现在将垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，以下关于导体棒MN中感应电流方向和它所受安培力的方向的说法正确的是()A．感应电流方向是N→MB．感应电流方向是M→NC．安培力水平向左D．安培力水平向右19.(多选)两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心轴转动的角速度发生变化时，B中产生如图所示方向的感应电流，则()A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大20.(多选)如图所示，A、B为大小、形状均相同且内壁光滑、但用不同材料制成的圆管，竖直固定在相同高度．两个相同的磁性小球，同时从A、B管上端的管口无初速度释放，穿过A管比穿过B管的小球先落到地面．下面对于两管的描述中可能正确的是()A．A管是用塑料制成的，B管是用铜制成的B．A管是用铝制成的，B管是用胶木制成的C．A管是用胶木制成的，B管是用塑料制成的D．A管是用胶木制成的，B管是用铝制成的三、实验题21.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯(图中未画出)的线圈A④线圈B⑤开关⑥滑动变阻器(1)按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出两种方法：①________________________________________________________________________；②________________________________________________________________________.22.图为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整．(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：①将小线圈迅速插入大线圈时，灵敏电流计指针将向________(填“左”或“右”)偏一下；②小线圈插入大线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针将向________(填“左”或“右”)偏一下．四、计算题23.如图所示，足够长的平行光滑U形导轨倾斜放置，所在平面倾角θ＝37°，导轨间的距离L＝1.0 m，下端连接R＝1.6 Ω的电阻，导轨电阻不计，所在空间均存在磁感应强度B＝1.0 T、方向垂直于导轨平面的匀强磁场，质量m＝0.5 kg、电阻r＝0.4 Ω的金属棒ab垂直置于导轨上，现用沿轨道平面且垂直于金属棒、大小F＝5.0 N的恒力使金属棒ab从静止起沿导轨向上滑行，当金属棒滑行2.8 m后速度保持不变．求：(sin 37°＝0.6，cos 37°＝0.8，g＝10 m/s2)(1)金属棒匀速运动时的速度大小v；(2)当金属棒沿导轨向上滑行的速度v′＝2 m/s时，其加速度的大小a.五、填空题24.磁电式仪表的线圈通常用铝框作骨架，把线圈绕在铝框上，这样做的目的是________(填“防止”或“利用”)涡流而设计的，起________(填“电磁阻尼”或“电磁驱动”)的作用．25.某同学利用假期进行实验复习，验证电磁感应产生的条件．他通过如图所示实验，观察到以下实验现象：①把磁铁插入线圈时，线圈中有感应电流；②把磁铁放在线圈内不动，线圈中无感应电流；③把磁铁从线圈中拔出，线圈中有感应电流．这次实验表明，穿过闭合线圈的磁通量________(选填“变化”或“不变化”)，线圈中就有感应电流．26.(1)实验装置如图(a)所示，合上电键S时发现电流表指针向右偏，填写下表空格：(2)如图(b)所示，A、B为原、副线圈的俯视图，已知副线圈中产生顺时针方向的感应电流，根据图(a)可判知可能的情况是()A．原线圈中电流为顺时针方向，变阻器滑动片P在右移B．原线圈中电流为顺时针方向，正从副线圈中拔出铁芯C．原线圈中电流为逆时针方向，正把铁芯插入原线圈中D．原线圈中电流为逆时针方向，电键S正断开时27.一个200匝、面积为20 cm2的线圈，放在匀强磁场中，磁场方向与线圈平面成30°角，磁感应强度B＝0.5 T，在0.05 s内线圈转到与磁场方向垂直的位置，在此过程中，线圈中的平均感应电动势＝________V.28.一个直径为d的圆形线圈，垂直放置在磁感强度为B的匀强磁场中，现使线圈绕其直径转过30°角，如图所示，则穿过线圈的磁通量的变化为________．六、简答题29.如图所示，导体棒运动过程中产生感应电流，试分析电路中的能量转化情况．答案解析1.【答案】A【解析】自感现象是线圈自身的电流变化而引起的电磁感应现象，在自感现象中自感电动势总是阻碍原电流的变化，不是阻止，所以选项A对、B错．当原电流减小时，自感电动势与原电流的方向相同，当原电流增加时，自感电动势与原电流方向相反，所以选项C、D错．2.【答案】D【解析】由条形磁铁周围磁感线的分布特点可知，当磁铁平动时，穿过正方形线圈的磁通量始终为零不发生变化，故线圈中不产生感应电流，故A、B、C错；当磁铁转动时，穿过正方形线圈的磁通量发生变化，线圈中产生感应电流，D对．3.【答案】C【解析】靠近螺线管的地方磁场强，由题图知，a、b、c三点的磁感应强度Ba、Bb、Bc的大小关系为Ba>Bb>Bc；三个小圆环的面积相同，根据磁通量的定义可知，Φa>Φb>Φc，所以A、B、D错误；C正确．4.【答案】C【解析】由题可知，闭合开关调节滑动变阻器R的滑动触头，使两个灯泡的亮度相同，说明此时滑动变阻器R接入电路的阻值与线圈L的电阻一样大，断开开关再重新闭合的瞬间，根据自感原理可判断，A2立刻变亮，而A1逐渐变亮，A、B均错误；稳定后，自感现象消失，由题知，线圈L和R两端的电势差一定相同，A1和A2两端的电势差也相同，所以C正确，D错误．5.【答案】D【解析】磁感应强度以B＝B0＋kt(k>0)随时间变化，由法拉第电磁感应定律得：E＝＝S＝kS，而S ＝，经时间t电容器P板所带电荷量Q＝EC＝；由楞次定律知电容器P板带负电，D选项正确．6.【答案】Dmv2①【解析】由能量守恒得：mgL＝Q＋12F＝BIL②I＝③由①②③得：F＝，故选项D正确．7.【答案】D【解析】由安培定则可知导线L中电流产生的磁场方向与金属环面平行，即穿过M的磁通量始终为零，保持不变，故只要L与M保持垂直，A、B、C三种情况均不能产生感应电流．8.【答案】D【解析】由能量守恒定律可知，线框从进入磁场到离开磁场的过程中，有部分机械能转化为焦耳热，即机械能减小，则v4＜v1，D正确；而线框完全在磁场中运动时，由于磁通量不变，没有感应电流，故线框只受重力作用，机械能守恒，则v2＝v3，B错误；由楞次定律可知，线框进入磁场时受到的安培力方向竖直向下，重力方向竖直向下，因而做减速运动，故v1＞v2，A错误；线框离开磁场时受到的安培力方向竖直向上，重力方向竖直向下，二者大小关系不能确定，故v3、v4大小关系也不能确定，C错误．故选D.9.【答案】D【解析】通过螺线管b的电流如图所示，根据右手螺旋定则判断出螺线管b所产生的磁场方向竖直向下，滑片P向下滑动，接入电路的电阻减小，电流增大，所产生的磁场的磁感应强度增大，根据楞次定律可知，a线圈中所产生的感应电流产生的感应磁场方向竖直向上，再由右手螺旋定则可得线圈a中的电流方向为俯视逆时针方向，A错误；由于螺线管b中的电流增大，所产生的磁感应强度增大，线圈a中的磁通量应变大，B错误；根据楞次定律可知，线圈a有缩小的趋势，线圈a对水平桌面的压力增大，C错误，D正确．10.【答案】C【解析】线圈向左或向右平动，Φ＝BS，不变，A错误；线圈向上或向下平动，Φ＝BS，不变，B错误；线圈绕O1O2转动，根据公式Φ＝BS sinθ，磁通量不断改变，C正确；线圈平行于纸面向里运动，Φ＝BS，不变，D错误．11.【答案】C×，所以线圈中的感应电流取决于磁感应强度【解析】由电磁感应定律和欧姆定律得I＝＝＝SRB随t的变化率．由图乙可知，0～1 s时间内，B增大，Φ增大，感应磁场与原磁场方向相反(感应磁场的磁感应强度的方向向外)，由右手定则知感应电流是逆时针的，因而是负值．可判断：1～2 s为正的恒值；2～3 s为零；3～4 s为负的恒值；4～5 s为零；5～6 s为正的恒值．故C正确，A、B、D错误．12.【答案】Dωl＝ω【解析】由E＝Blv，切割磁感线的总长度为4L，切割磁感线的平均速度v＝12即：Uab＝E＝B·4L·2Lω＝8BL2ω，D正确．13.【答案】D【解析】由公式E＝Blv可知，当刷卡速度减半时，线圈中的感应电动势最大值减半，且刷卡所用时间加倍，故正确选项为D.14.【答案】C【解析】导线通电后，其下方的小磁针受到磁场的作用力而发生偏转，说明电流能产生磁场，是电流的磁效应现象，不是电磁感应现象，故A错误；通电导线AB在磁场中受到安培力作用而运动，不是电磁感应现象，故B错误；金属杆切割磁感线时，电路中产生感应电流，是电磁感应现象，故C正确；通电线圈在磁场中受到安培力作用而发生转动，不是电磁感应现象，故D错误．15.【答案】C【解析】小螺线管与音乐播放器相连，小线圈中输入了音频信号；当把小螺线管插入大螺线管中时音乐就会从音箱中响起来，说明大线圈中激发出了感应电流，是互感现象．16.【答案】AB【解析】回路中产生感应电动势为E＝2Ba2v感应电流为I＝＝，此时线框中的电功率P＝I2R＝，故A正确．根据能量守恒定律得到，此过程回路产生的电能为Q＝12mv2－1 2m(2v)2＝38mv2，故B正确．左右两边所受安培力大小为F＝BIa＝，则加速度为a＝＝，故C错误．此过程通过线框横截面的电荷量为q＝＝，故D错误．故选A、B.17.【答案】BD【解析】ab棒向右运动产生感应电流，电流通过cd棒，cd棒受向右的安培力作用随之向右运动．设ab、cd棒的速度分别为v1、v2，运动刚开始时，v1>v2，回路的电动势E＝，电流为逆时针方向，ab、cd棒所受的安培力方向分别向左、向右，安培力分别对ab、cd棒做负功、正功，选项A错误，B正确；金属棒最后做加速度相同、速度不同的匀加速运动，且v1>v2，abdca回路的磁通量一直增加，选项C错误；对系统，由动能定理可知，F做的功和安培力对系统做的功的代数和等于系统动能的增量，而安培力对系统做的功等于回路中产生的总热量，选项D正确．18.【答案】AC【解析】由右手定则知，MN中感应电流方向是N→M，再由左手定则可知，MN所受安培力方向垂直导体棒水平向左，C正确，故选A、C.19.【答案】BC【解析】选取A环研究，若A环带正电，且转速增大，则使穿过环面的磁通量向里增加，由楞次定律知，B环中感应电流的磁场方向向外，故B正确，A错误；若A环带负电，且转速增大，则使穿过环面的磁通量向外增加，由楞次定律知，B环中感应电流的磁场方向向里，B环中感应电流的方向应为顺时针方向，故D错误，C正确．故选B、C.20.【答案】AD【解析】由题意可知，小球在B管中下落的速度要小于A管中的下落速度，故说明小球在B管时受到阻力作用．其原因是金属导体切割磁感线，从而使闭合的导体中产生感应电流，由于磁极间的相互作用而使小球受向上的阻力．故B管应为金属导体，如铜、铝、铁等，而A管应为绝缘体，如塑料、胶木等，故AD 正确．21.【答案】(1)实物电路图如图所示：(2)①断开或闭合开关②闭合开关后移动滑动变阻器的滑片．【解析】(1)实物电路图如图所示：(2)断开或闭合开关的过程中或闭合开关后移动滑片的过程中，穿过线圈B的磁通量发生，线圈B中有感应电流产生．22.【答案】(1)如图：(2)①右②左【解析】(1)将电源、开关、滑动变阻器、小螺线管串联成一个回路，再将电流计与大螺线管串联成另一个回路，电路图如图所示．(2)闭合开关，磁通量增加，指针向右偏转，将原线圈迅速插入副线圈，磁通量增加，则灵敏电流计的指针将右偏．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，电阻增大，则电流减小，穿过副线圈的磁通量减小，则灵敏电流计指针向左偏．23.【答案】(1)4 m/s(2)2 m/s2【解析】(1)金属棒匀速运动时产生的感应电流I m＝由平衡条件有F＝mg sinθ＋BI m L代入数据解得v＝4 m/s(2)此时金属棒受到的安培力F安＝由牛顿第二定律有F－mg sinθ－F安＝ma解得a＝2 m/s2.24.【答案】利用电磁阻尼【解析】磁电式仪表的线圈通常用铝框作骨架，把线圈绕在铝框上，这样做的目的是利用涡流而设计的，当线圈转动时，产生感应电流，受到安培力，使指针迅速稳定，起电磁阻尼的作用．25.【答案】变化【解析】产生感应电流的条件为：只要穿过闭合线圈的磁通量发生变化就有感应电流产生．26.【答案】(1)右右左(2)BC【解析】(1)因合上电键S时，电流增大，穿过线圈的磁通量增加，此时电流表指针向右偏，则当滑片P右移时，电阻减小，电流增加，故此时电流表指针向右偏；在原线圈中插入软铁棒时，穿过线圈的磁通量增加，则此时电流表指针向右偏；拔出原线圈时，穿过线圈的磁通量减小，则此时电流表指针向左偏；(2)因副线圈中产生顺时针方向的感应电流，故穿过A的磁通量为向里的减小或者向外的增加；若原线圈中电流为顺时针方向，变阻器滑片P在右移，则电流增大，磁通量为向里增加，选项A错误；原线圈中电流为顺时针方向，正从副线圈中拔出铁芯，则磁通量为向里减小，选项B正确；原线圈中电流为逆时针方向，正把铁芯插入原线圈中，则磁通量为向外增加，选项C正确；原线圈中电流为逆时针方向，电键S正断开时，则磁通量为向外减小，选项D错误；故选B、C.27.【答案】2或6【解析】磁场方向与线圈平面成30°角，磁感应强度B＝0.5 T，在0.05 s内线圈转到与磁场方向垂直的位置，由于没有明确线圈转动方向，所以分为顺时针和逆时针转动，(1)顺时针转动：穿过线圈的磁通量变化量是：ΔΦ＝Φ2－Φ1＝BS－BS·sin 30°＝5×10－4Wb则线圈中感应电动势大小为：E＝N＝2 V(2)逆时针转动：穿过线圈的磁通量变化量是：ΔΦ′＝Φ2＋Φ1＝BS＋BS·sin 30°＝1.5×10－3Wb则线圈中感应电动势大小为：E′＝N＝6 V.28.【答案】πBd2【解析】在匀强磁场中，当磁场与线圈平面垂直时，穿过线圈平面的磁通量Φ＝BS；磁通量的变化ΔΦ＝Φ2－Φ1.当磁场与线圈平面垂直时，穿过线圈平面的磁通量Φ1＝BS＝Bπ2；现使线圈绕其直径转过30°角，磁通量的大小为Φ2＝BS cos 30°＝Bπ2＝πBd2；则穿过线圈的磁通量的变化为ΔΦ＝Φ2－Φ1＝πBd2－14πBd 2＝πBd2.29.【答案】导体棒中的电流受到安培力作用，安培力的方向与运动方向相反，阻碍导体棒的运动，导体棒要克服安培力做功，将机械能转化为电能．【解析】导体棒中的电流受到安培力作用，安培力的方向与运动方向相反，阻碍导体棒的运动，导体棒要克服安培力做功，将机械能转化为电能．第五章《交变电流》单元测试题一、单选题(每小题只有一个正确答案)1.某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按如图所示规律变化，副线圈接有负载．下列判断正确的是()A．输出电压的最大值为36 VB．原、副线圈中电流之比为55∶9C．变压器输入、输出功率之比为55∶9D．交流电源有效值为220 V，频率为50 Hz2.用220 V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110 V，通过负载的电流图象如图所示，则()A．输出电压的最大值是110 VB．变压器输入功率约为3.9 WC．变压器原、副线圈匝数比是1∶2D．负载电流的函数表达式i＝0.05sin (100πt＋)A23.如图为理想变压器原线圈所接电源电压波形，原、副线圈匝数比为n1∶n2＝10∶1，串联在原线圈电路中的电流表示数为1 A，下列说法正确的是()A．变压器输出端所接电压表的示数为20VB．变压器输出功率为100 WC．变压器输出的交流电的频率为100 HzD．若n1＝100匝，则副线圈处穿过每匝线圈的磁通量变化率的最大值为2Wb/s4.某水电站，用总电阻为5 Ω的输电线给940 km外的用户送电，其输出电功率是3×106kW.现用500 kV电压输电，则下列说法正确的是()A．输电线上输送的电流大小为1×105AB．输电线上损失电压为30 kVC．该输电系统的输电效率为95%D．若改用10 kV电压输电，则输电线上损失的功率为4.5×108kW5.如图所示，L1和L2是高压输电线，甲、乙是两只互感器，若已知n1∶n2＝1 000∶1，n3∶n4＝1∶100，图中电压表示数为220 V、电流表示数为10 A，则高压输电线的送电功率为()A．2.2×103WB．2.2×10－2WC．2.2×108WD．2.2×104W6.在远距离输电中，输电线电阻一定，输送电功率一定，如果将输电电压提高到原来的10倍，则输电线上消耗的功率减小到原来的()A．10倍B．C．100倍D．7.在图中L为电感线圈，C为电容，A、B为两只相同的灯泡，将它们接在电压为u的交流电源上，两只灯泡的亮度一样．若保持电源电压不变，而将电源频率增大，下列说法中正确的是()A．两灯泡的亮度不变B．A灯泡亮度不变，B灯泡变亮C．A灯泡变暗，B灯泡变亮D．A灯泡变亮，B灯泡变暗8.如图所示，在A、B间接入正弦交流电U1＝220 V，通过理想变压器和二极管D1、D2给阻值R＝20 Ω的纯电阻负载供电，已知D1、D2为相同的理想二极管，正向电阻为0，反向电阻无穷大，变压器原线圈n1＝110匝，副线圈n2＝20匝，Q为副线圈正中央抽头，为保证安全，二极管的反向耐压值至少为U0，设电阻R上消耗热功率为P，则有()A．U0＝40V，P＝80 WB．U0＝40 V，P＝80 WC．U0＝40V，P＝20 WD．U0＝40 V，P＝20 W9.一正弦交流电的电流随时间变化规律图象如图所示，由图可知()A．用电流表测该电流其示数为14.1 AB．该交流电流的频率为100 HzC．该交流电流通过10 Ω电阻时，电阻消耗的电功率为1 000 WD．该交流电流瞬时值表达式为i＝10sin 628t(A)10.一台发电机的结构示意图如图所示，其中N、S是永久磁铁的两个磁极，它们的表面呈半圆柱面形状．M 是圆柱形铁芯，铁芯外套有一矩形线圈，线圈绕铁芯M中心的固定转轴匀速转动．磁极与铁芯之间的缝隙中形成方向沿半径的辐向磁场．若从图示位置开始计时电动势为正值，下列图象中能正确反映线圈中感应电动势e随时间t变化规律的是()A．B．C．D．11.随着社会经济的发展，人们对能源的需求也日益扩大，节能变得越来越重要．某发电厂采用升压变压器。

最新人教版高中物理选修3-2测试题及答案全套单元测评(一)电磁感应(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以A、B、D项不是电磁感应现象，C项是电磁感应现象．答案：C如图所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中不可行的是() A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)解析：将线框向左拉出磁场的过程中，线框的bc部分做切割磁感线运动，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框中会产生感应电流．如果转过的角度超过60°(60°～300°)，bc 边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．答案：D如图所示，通电螺线管水平固定，OO′为其轴线，a、b、c三点在该轴线上，在这三点处各放一个完全相同的小圆环，且各圆环平面垂直于OO′轴．则关于这三点的磁感应强度B a、B b、B c的大小关系及穿过三个小圆环的磁通量Φa、Φb、Φc的大小关系，下列判断正确的是()A．B a＝B b＝B c，Φa＝Φb＝ΦcB．B a＞B b＞B c，Φa＜Φb＜ΦcC．B a＞B b＞B c，Φa＞Φb＞ΦcD．B a＞B b＞B c，Φa＝Φb＝Φc解析：根据通电螺线管产生的磁场特点可知B a＞B b＞B c，由Φ＝BS可得Φa ＞Φb＞Φc，故C项正确．答案：C如图所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时在线圈中得到逆时针方向的感应电流，磁铁的运动方式应是()A．N极向纸内，S极向纸外，使磁铁绕O点转动B．N极向纸外，S极向纸内，使磁铁绕O点转动C．磁铁在线圈平面内顺时针转动D．磁铁在线圈平面内逆时针转动解析：当N极向纸内、S极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A选项正确；当N极向纸外、S极向纸内转动时，穿过线圈的磁场向外并增加，电流方向为顺时针，B选项错误；当磁铁在线圈平面内绕O点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C、D选项错误．答案：A5．穿过闭合回路的磁通量Φ随时间t变化的图象分别如图所示，下列关于回路中产生的感应电动势的论述，正确的是()①②③④A．图①中回路产生的感应电动势恒定不变B．图②中回路产生的感应电动势一直在变大C．图③中回路在0～t1时间内产生的感应电动势小于在t1～t2时间内产生的感应电动势D．图④中回路产生的感应电动势先变小再变大解析：图④中磁通量的变化率先变小后变大，因此，回路产生的感应电动势先变小再变大．答案：D6．(多选题)变压器的铁芯是利用薄硅钢片叠压而成的，而不是采用一整块硅钢，这是因为()A．增大涡流，提高变压器的效率B．减小涡流，提高变压器的效率C．增大铁芯中的电阻，以产生更多的热量D．增大铁芯中的电阻，以减小发热量解析：不使用整块硅钢而是采用很薄的硅钢片，这样做的目的是增大铁芯中的电阻，阻断涡流回路，来减少电能转化成铁芯的内能，提高效率是防止涡流而采取的措施．本题正确选项是BD.答案：BD7．(多选题如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a、b垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F作用在a的中点，使其向上运动．若b始终保持静止，则它所受摩擦力可能()A．变为0B．先减小后不变C．等于F D．先增大再减小解析：导体棒a在恒力F作用下加速运动，最后匀速运动，闭合回路中产生感应电流，导体棒b受到安培力方向应沿斜面向上，且逐渐增大，最后不变．由力平衡可知，导体棒b受到的摩擦力先沿斜面向上逐渐减小，最后不变，所以选项A、B正确，选项C、D错误．答案：AB8．如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里，abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l，t＝0时刻，bc边与磁场区域左边界重合．现令线圈以向右的恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a→b→c→d→a方向的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t的变化的图线是图中的()A BC D解析：0～lv段，由右手定则判断感应电流方向为a→d→c→b→a，大小逐渐增大；lv～2lv段，由右手定则判断感应电流方向为a→b→c→d→a，大小逐渐增大，故B选项正确．答案：B9．(多选题)如图所示，水平放置的平行金属导轨左边接有电阻R，轨道所在处有竖直向下的匀强磁场，金属棒ab横跨导轨，它在外力的作用下向右匀速运动，速度为v.若将金属棒的运动速度变为2v，(除R外，其余电阻不计，导轨光滑)则() A．作用在ab上的外力应增大到原来的2倍B．感应电动势将增大为原来的4倍C．感应电流的功率将增大为原来的2倍D．外力的功率将增大为原来的4倍解析：由平衡条件可知，F＝B2L2Rv，可见，将金属棒的运动速度变为2v时，作用在ab上的外力应增大到原来的2倍，外力的功率将增大为原来的4倍．答案：AD10．(多选题)如图所示，E为电池，L是电阻可忽略不计、自感系数足够大的线圈，D1、D2是两个规格相同且额定电压足够大的灯泡，S是控制电路的开关．对于这个电路，下列说法正确的是()A．刚闭合开关S的瞬间，通过D1、D2的电流大小相等B．刚闭合开关S的瞬间，通过D1、D2的电流大小不相等C．闭合开关S待电路达到稳定，D2熄灭，D1比原来更亮D．闭合开关S待电路达到稳定，再将S断开的瞬间，D2立即熄灭，D1闪亮一下再熄灭解析：由于线圈的电阻可忽略不计、自感系数足够大，在开关S闭合的瞬间线圈的阻碍作用很大，线圈中的电流为零，所以通过D1、D2的电流大小相等，A项正确、B项错误；闭合开关S待电路达到稳定时线圈短路，D1中电流为零，回路电阻减小，D2比原来更亮，C项错误；闭合开关S待电路达到稳定，再将S断开瞬间，D2立即熄灭，线圈和D1形成回路，D1闪亮一下再熄灭，D项正确．答案：AD如图所示，矩形线圈放置在水平薄木板上，有两块相同的蹄形磁铁，四个磁极之间的距离相等，当两块磁铁匀速向右通过线圈时，线圈仍静止不动，那么线圈受到木板的摩擦力方向是()A．先向左，后向右B．先向左、后向右、再向左C．一直向右D．一直向左解析：当两块磁铁匀速向右通过线圈时，线圈内产生感应电流，线圈受到的安培力阻碍线圈相对磁铁的向左运动，故线圈有相对木板向右运动的趋势，故受到的静摩擦力总是向左．选项D正确，A、B、C项错误．答案：D光滑曲面与竖直平面的交线是抛物线，如图所示，抛物线的方程为y ＝x 2，其下半部处在一个水平方向的匀强磁场中，磁场的上边界是y ＝a 的直线(如图中的虚线所示)．一个小金属块从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设曲面足够长，则金属块在曲面上滑动的过程中产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：金属块进出磁场时，会产生涡流，部分机械能转化成焦耳热，所能达到的最高位置越来越低，当最高位置y ＝a 时，由于金属块中的磁通量不再发生变化，金属块中不再产生涡流，机械能也不再损失，金属块会在磁场中往复运动，此时的机械能为mga ，整个过程中减少的机械能为mg (b －a )＋12m v 2，全部转化为内能，所以D 项正确．答案：D第Ⅱ卷(非选择题，共52分)二、实验题(本题有2小题，共14分．请按题目要求作答)13．(6分)如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A 和B .将线圈B 的两端与漆包线CD 相连，使CD 平放在静止的小磁针的正上方，与小磁针平行．试判断合上开关的瞬间，小磁针N 极的偏转情况？线圈A 中电流稳定后，小磁针又怎样偏转？解析：在开关合上的瞬间，线圈A内有了由小变大的电流，根据安培定则可判断出此时线圈A在铁钉内产生了一个由小变大的向右的磁场．由楞次定律可知，线圈B内感应电流的磁场应该阻碍铁钉内的磁场在线圈B内的磁通量的增加，即线圈B内感应电流的磁场方向是向左的．由安培定则可判断出线圈B 内感应电流流经CD时的方向是由C到D.再由安培定则可以知道直导线CD内电流所产生的磁场在其正下方垂直于纸面向里，因此，小磁针N极应该向纸内偏转．线圈A内电流稳定后，CD内不再有感应电流，所以，小磁针又回到原来位置．答案：在开关合上的瞬间，小磁针的N极向纸内偏转．(3分)当线圈A内的电流稳定以后，小磁针又回到原来的位置(3分)14．(8分)如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔画线代替导线将图中未完成的电路连接好．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么闭合电键后，将原线圈迅速插入副线圈的过程中，电流计指针将向________偏；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将向________偏．答案：(1)如图所示．(4分)(2)右(2分)左(2分)三、计算题(本题有3小题，共38分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)15．(10分)匀强磁场的磁感应强度B＝0.8 T，矩形线圈abcd的面积S＝0.5 m2，共10匝，开始B与S垂直且线圈有一半在磁场中，如图所示．(1)当线圈绕ab边转过60°时，线圈的磁通量以及此过程中磁通量的改变量为多少？(2)当线圈绕dc边转过60°时，求线圈中的磁通量以及此过程中磁通量的改变量．解析：(1)当线圈绕ab转过60°时，Φ＝BS⊥＝BS cos 60°＝0.8×0.5×12Wb＝0.2 Wb(此时的S⊥正好全部处在磁场中)．在此过程中S⊥没变，穿过线圈的磁感线条数没变，故磁通量变化量ΔΦ＝0. (5分)(2)当线圈绕dc 边转过60°时，Φ＝BS ⊥， 此时没有磁场穿过S ⊥，所以Φ＝0； 不转时Φ1＝B ·S2＝0.2 Wb ，转动后Φ2＝0，ΔΦ＝Φ2－Φ1＝－0.2 Wb ， 故磁通量改变了0.2 Wb. (5分) 答案：(1)0 (2)0.2 Wb16．(14分)两根光滑的长直金属导轨MN 、M ′N ′平行置于同一水平面内，导轨间距为l ，电阻不计，M 、M ′处接有如图20所示的电路，电路中各电阻的阻值均为R ，电容器的电容为C .长度也为l 、阻值同为R 的金属棒ab 垂直于导轨放置，导轨处于磁感应强度为B 、方向竖直向下的匀强磁场中．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在ab 运动距离为x 的过程中，整个回路中产生的焦耳热为Q .求：(1)ab 运动速度v 的大小； (2)电容器所带的电荷量q .解析 (1)设ab 上产生的感应电动势为E ，回路中的电流为I ，ab 运动距离为x ，所用时间为t ，则有E ＝Bl v (2分) I ＝E4R(2分) t ＝xv (2分) Q ＝I 2(4R )t (2分)由上述方程得v ＝4QRB 2l 2x (2分)(2)设电容器两极板间的电势差为U ，则有U ＝IR ，电容器所带电荷量q ＝CU ，(2分) 解得q ＝CQRBlx (2分) 答案：(1)4QR B 2l 2x(2)CQRBlx17．(14分)如图所示，两足够长的光滑金属导轨竖直放置，相距为L ，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m 、有效电阻为R 的导体棒在距磁场上边界h 处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I .整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：(1)磁感应强度的大小B ；(2)电流稳定后，导体棒运动速度的大小v ； (3)流经电流表电流的最大值I m .解析：(1)电流稳定后，导体棒做匀速运动，受力平衡， 有F 安＝G ，即BIL ＝mg ①(2分)解得B ＝mgIL ②(2分)(2)由法拉第电磁感应定律得导体棒产生的感应电动势 E ＝BL v ③(1分)闭合电路中产生的感应电流I ＝ER ④(1分) 由②③④式解得v ＝I 2Rmg (2分)(3)由题意知，导体棒刚进入磁场时的速度最大，设为v m ， 由机械能守恒定律得12m v 2m ＝mgh (2分)感应电动势的最大值E m ＝Bl v m (1分) 感应电流的最大值I m ＝E mR (1分) 解得I m ＝mg 2ghIR .(2分)答案：(1)mgIL (2)I 2R mg (3)mg 2gh IR单元测评(二) 交变电流(时间：90分钟 满分：100分) 第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．) 1．在下图中，不能产生交变电流的是( )ABCD解析：矩形线圈绕着垂直于磁场方向的转轴做匀速圆周运动就产生交流电，而A图中的转轴与磁场方向平行，线圈中无电流产生，所以选A.答案：A2．闭合线圈在匀强磁场中匀速转动时，产生的正弦式交变电流i＝I m sin ωt.若保持其他条件不变，使线圈的匝数和转速各增加1倍，则电流的变化规律为()A．i′＝I m sin ωt B．i′＝I m sin 2ωtC．i′＝2I m sin ωt D．i′＝2I m sin 2ωt解析：由电动势的最大值知，最大电动势与角速度成正比，与匝数成正比，所以电动势最大值为4E m，匝数加倍后，其电阻也应该加倍，此时线圈的电阻为2R，根据欧姆定律可得电流的最大值为I m′＝4E m2R＝2I m，因此，电流的变化规律为i′＝2I m sin 2ωt.答案：D3.(多选题)如图是某种正弦式交变电压的波形图，由图可确定该电压的()A ．周期是0.01 sB ．最大值是311 VC ．有效值是220 VD ．表达式为u ＝220sin 100πt (V)解析：由波形图可知：周期T ＝0.02 s ，电压最大值U m ＝311 V ，所以有效值U ＝U m 2＝220 V ，表达式为u ＝U m sin 2πT t (V)＝311sin100πt (V)，故选项B 、C正确，选项A 、D 错误．答案：BC4.(多选题)如图所示，变频交变电源的频率可在20 Hz 到20 kHz 之间调节，在某一频率时，L 1、L 2两只灯泡的炽热程度相同．则下列说法中正确的是 ( )A ．如果将频率增大，L 1炽热程度减弱、L 2炽热程度加强B ．如果将频率增大，L 1炽热程度加强、L 2炽热程度减弱C ．如果将频率减小，L 1炽热程度减弱、L 2炽热程度加强D ．如果将频率减小，L 1炽热程度加强、L 2炽热程度减弱解析：某一频率时，两只灯泡炽热程度相同，应有两灯泡消耗的功率相同，频率增大时，感抗增大，而容抗减小，故通过A1的电流增大，通过A2的电流减小，故B项正确；同理可得C项正确，故选B、C.答案：BC5．(多选题)如图所示，在远距离输电过程中，若保持原线圈的输入功率不变，下列说法正确的是()A．升高U1会减小输电电流I2B．升高U1会增大线路的功率损耗C．升高U1会增大线路的电压损耗D．升高U1会提高电能的利用率解析：提高输电电压U1，由于输入功率不变，则I1将减小，又因为I2＝n1n2I1，所以I2将减小，故A项对；线路功率损耗P损＝I22R，因此功率损耗在减小，电压损失减小，故B项、C项错误；因线路损耗功率减小，因此利用率将升高，D项正确．答案：AD6．如图甲所示，a、b为两个并排放置的共轴线圈，a中通有如图乙所示的交变电流，则下列判断错误的是()甲乙A．在t1到t2时间内，a、b相吸B．在t2到t3时间内，a、b相斥C．t1时刻两线圈间作用力为零D．t2时刻两线圈间吸引力最大解析：t1到t2时间内，a中电流减小，a中的磁场穿过b且减小，因此b中产生与a同向的磁场，故a、b相吸，A选项正确；同理B选项正确；t1时刻a 中电流最大，但变化率为零，b中无感应电流，故两线圈的作用力为零，故C 选项正确；t2时刻a中电流为零，但此时电流的变化率最大，b中的感应电流最大，但相互作用力为零，故D选项错误．因此，错误的应是D.答案：D7．如图所示是四种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220 V40 W”，当灯泡所消耗的功率都调到20 W时，消耗功率最小的台灯是()ABCD解析：利用变阻器调节到20 W时，除电灯消耗电能外，变阻器由于热效应也要消耗一部分电能，使台灯消耗的功率大于20 W，利用变压器调节时，变压器的输入功率等于输出功率，本身不消耗电能，所以C中台灯消耗的功率最小．答案：C8．一电阻接一直流电源，通过4 A的电流时热功率为P，若换接一正弦交流电源，它的热功率变为P2，则该交流电电流的最大值为()A．4 A B．6 A C．2 A D．4 2 A解析：由P＝I2R得R＝PI2＝P16，接交流电时，P2＝I′2P16，2I′2＝16，I′＝42A，所以I m＝2I′＝4 A．应选A.答案：A9．(多选题)如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100∶1，电流比为10∶1，电压表的示数为220 V，电流表的示数为10 A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2 200 WD．线路输送电功率是2.2×106 W解析：电压互感器应并联在电路中，并且是降压变压器，即图中a为电压互感器，由其读数知，输电线上的电压为22 000 V，同理可知输电线上的电流为100 A.答案：BD10．水电站向小山村输电，输送电功率为50 kW ，若以1 100 V 送电，则线路损失为10 kW ，若以3 300 V 送电，则线路损失可降为( )A ．3.3 kWB ．1.1 kWC ．30 kWD ．11 kW解析：由P ＝UI ，ΔP ＝I 2R 可得：ΔP ＝P2U2R ，所以当输送电压增大为原来3倍时，线路损失变为原来的19，即ΔP ＝1.1 kW.答案：B11．如图所示，理想变压器的原、副线圈的匝数比n 1∶n 2＝2∶1，原线圈接正弦式交流电，副线圈接电动机，电动机线圈电阻为R ，当输入端接通电源后，电流表读数为I ，电动机带动一质量为m 的重物以速度v 匀速上升，若电动机因摩擦造成的能量损失不计，则图中电压表的读数为( )A ．4IR ＋mg vI B.mg v I C ．4IRD.14IR ＋mg v I 解析：根据电流与匝数的关系知变压器的输出电流为2I ，电动机消耗的总功率为P 2＝mg v ＋4IR ，又变压器的输入功率P 1＝UI ＝P 2＝mg v ＋4I 2R ，则U ＝mg vI ＋4IR ，故A 项正确．答案：A12．(多选题)如图所示，M是一小型理想变压器，接线柱a、b接在电压u ＝311sin 314t (V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2是半导体热敏传感器(温度升高时R2的电阻减小)，电流表A2安装在值班室，显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻．当传感器R2所在处出现火警时，以下说法中正确的是()A．A1的示数增大，A2的示数减小B．A1的示数不变，A2的示数增大C．V1的示数不变，V2的示数减小D．V1的示数增大，V2的示数增大解析：传感器R2所在处出现火警，温度升高，则R2电阻减小，副线圈负载电阻减小．因输出电压不变，所以副线圈电流增大，则电阻R3两端电压增大，电压表V2的示数减小，电流表A2的示数减小．副线圈电流增大，则原线圈电流增大，但输入电压不变，即电流表A1的示数增大，电压表V1的示数不变．答案：AC第Ⅱ卷(非选择题，共52分)二、计算题(本题有4小题，共52分．解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位)13．(12分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n＝100匝．穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图甲所示．发电机内阻r＝5.0 Ω，外电路电阻R＝95 Ω.已知感应电动势的最大值E m＝nωΦm，其中Φm为穿过每匝线圈磁通量的最大值．求串联在外电路中的交流电流表(内阻不计)的读数．甲乙解析：从Φ－t图线看出Φm＝1.0×10－2Wb，T＝3.14×10－2s.(2分) 已知感应电动势的最大值E m＝nωΦm，又ω＝2πT.(3分)故电路中电流最大值I m＝E mR＋r＝n·2π·ΦmT(R＋r)＝100×2×3.14×1.0×10－23.14×(95＋5.0)×10－2A＝2 A(4分)交流电流表读数是交变电流的有效值，即I＝I m2＝1.4 A．(3分)答案：1.4 A14．(12分)有一个电子元件，当它两端的电压的瞬时值高于u＝110 2 V 时则导电，低于u＝110 2 V时不导电，若把这个电子元件接到220 V、50 Hz的正弦式交变电流的两端，则它在1 s 内导电多少次？每个周期内的导电时间为多少？解析：由题意知，加在电子元件两端电压随时间变化的图象如图所示，表达式为u ＝2202sin ωt V ．(2分)其中ω＝2πf ，f ＝50 Hz ，T ＝1f ＝0.02 s ，得u ＝2202sin100πt V ．(2分)把u ′＝110 2 V 代入上述表达式得到t 1＝1600 s ，t 2＝5600s(2分) 所以每个周期内的通电时间为Δt ＝2(t 2－t 1)＝4300 s ＝175s ．(3分) 由所画的u －t 图象知，一个周期内导电两次，所以1 s 内导电的次数为n ＝2t T ＝100.(3分)答案：100次 175s 15．(14分)如图所示，变压器原线圈输入电压为220 V ，副线圈输出电压为36 V ，两只灯泡的额定电压均为36 V ，L 1额定功率为12 W ，L 2额定功率为6 W ．求：(1)该变压器的原、副线圈匝数比．(2)两灯均工作时原线圈的电流以及只有L 1工作时原线圈中的电流．解析：(1)由变压比公式得U 1U 2＝n 1n 2(2分) n 1n 2＝22036＝559.(2分) (2)两灯均工作时，由能量守恒得P 1＋P 2＝U 1I 1(3分)I 1＝P 1＋P 2U 1＝12＋6220A ＝0.082 A(2分) 只有L 1灯工作时，由能量守恒得P 1＝U 1I ′1(3分)解得I ′1＝P 1U 1＝12220A ＝0.055 A ．(2分) 答案：(1)55∶9 (2)0.082 A 0.055 A16．(14分)某村在较远的地方建立了一座小型水电站，发电机的输出功率为100 kW ，输出电压为500 V ，输电导线的总电阻为10 Ω，导线上损耗的电功率为4 kW ，该村的用电电压是220 V .(1)输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；(2)如果该村某工厂用电功率为60 kW ，则该村还可以装“220 V ,40 W”的电灯多少盏？解析：(1)因为P损＝I22R线(2分)所以I2＝P损R线＝4×10310A＝20 A(1分)I1＝PU1＝100×103500A＝200 A(2分)则n1n2＝I2I1＝20200＝110(1分)U3＝U2－I2R线＝(500×10－20×10) V＝4 800 V(2分)则n3n4＝U3U4＝4 800220＝24011.(1分)(2)设还可装灯n盏，据功率相等有P3＝P4(1分)其中P4＝(n×40＋60×103) W(1分)P3＝(100－4) kW＝96 kW(1分)所以n＝900.(2分)答案：(1)1∶10240∶11(2)900盏单元测评(三)传感器(时间：90分钟满分：100分)第Ⅰ卷(选择题，共48分)一、选择题(本题有12小题，每小题4分，共48分．)1．关于干簧管，下列说法正确的是()A．干簧管接入电路中相当于电阻的作用B．干簧管是根据热胀冷缩的原理制成的C．干簧管接入电路中相当于开关的作用D．干簧管是作为电控元件以实现自动控制的答案：C2．(多选题)为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．答案：AD3．街旁的路灯、江海里的航标都要求在夜晚亮、白天熄，利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了自动控制，这是利用半导体的() A．压敏性B．光敏性C．热敏性D．三种特性都利用答案：B4．(多选题)有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如图所示电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．答案：AC5.传感器是一种采集信息的重要器件，如图是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()①若F向下压膜片电极，电路中有从a到b的电流②若F向下压膜片电极，电路中有从b到a的电流③若F向下压膜片电极，电路中不会有电流产生④若电流表有示数，说明压力F发生变化⑤若电流表有示数，说明压力F不会发生变化A．②④B．①④C．③⑤D．①⑤解析：当下压时，因为C＝εr S4πkd，d减小，C增大，在U不变时，因为C＝QU，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.答案：A6.如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，当温度降低时，电阻变大，L为小灯泡，当温度降低时()。

—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式第四章《电磁感应》测试题一、单选题(共15小题)1.电吉他是利用电磁感应原理工作的一种乐器．如图a所示为电吉他的拾音器的原理图，在金属弦的下方置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号．若由于金属弦的振动，螺线管内的磁通量随时间的变化如图b所示，则对应感应电流的变化为()A．B．C．D．2.物理学中的许多规律是通过实验发现的，下列说法中符合史实的是()A．法拉第通过实验发现了电磁感应现象B．牛顿通过理想斜面实验发现了物体的运动不需要力来维持C．奥斯特通过实验发现了电流的热效应D．卡文迪许通过扭秤实验测出了静电力常量3.金属圆环的圆心为O，金属棒Oa、Ob与金属环接触良好且可绕O在环上转动，整个装置处于垂直纸面向里的匀强磁场中，如图所示，当外力使Oa顺时针方向加速转动时，在Oa追上Ob之前，Ob将()A．顺时针方向转动B．逆时针方向转动C．先顺时针方向转动，后逆时针方向转动D．先逆时针方向转动，后顺时针方向转动4.如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻RL与灯泡的电阻R满足RL<R.在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示通过灯泡的电流随时间变化的图象中，正确的是()A．B．C．D．5.磁通量可以形象地理解为“穿过磁场中某一面积的磁感线条数”．在如图所示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0.下列判断正确的是()A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1、Φ2、Φ3相等6.一根导体棒ab在水平方向的匀强磁场中自由下落，并始终保持水平方向且与磁场方向垂直．如图所示，则有()A．Uab＝0B．Ua＞Ub，Uab保持不变C．Ua＞Ub，Uab越来越大D．Ua＜Ub，Uab越来越大7.如图所示，一水平放置的矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现若使矩形线框以左边的边为轴转到竖直的虚线位置，则此过程中磁通量改变量的大小是()A．BSB．BSC．BSD． 2BS8.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离9.穿过某闭合回路的磁通量Φ随时间t变化的图象分别如图中的①～④所示，下列说法正确的是()A．图①有感应电动势，且大小恒定不变B．图②产生的感应电动势一直在变大C．图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D．图④产生的感应电动势先变大再变小10.在图中，条形磁铁以速度v远离螺线管，螺线管中的感应电流的情况是()A．穿过螺线管中的磁通量增加，产生感应电流B．穿过螺线管中的磁通量减少，产生感应电流C．穿过螺线管中的磁通量增加，不产生感应电流D．穿过螺线管中的磁通量减少，不产生感应电流11.如图所示，线框abcd放置在磁感应强度为B的匀强磁场中，线框面积为S.a′b′cd为线框在垂直于磁场方向的投影，与线框平面的夹角为θ，则穿过线框的磁通量为()A．BSB．BS sinθC．BS cosθD．BS tanθ12.用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列判断正确的是()A．Ua<Ub<Uc<UdB．Ua<Ub<Ud<UcC．Ua＝Ub<Uc＝UdD．Ub<Ua<Ud<Uc13.如图所示，一个闭合回路由两部分组成．右侧是电阻为r的圆形线圈，置于竖直向上均匀变化的磁场B1中，左侧是光滑的倾角为θ的平行导轨，宽度为d，其电阻不计．磁感应强度为B2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m、电阻为R的导体棒ab此时恰好能静止在导轨上，下述判断不正确的是()A．圆形线圈中的磁场方向向上且均匀增强B．导体棒ab受到的安培力大小为mg sinθC．回路中的感应电流为D．圆形线圈中的电热功率为(r＋R)14.物理学家通过艰苦的实验来探究自然的物理规律，为人类的科学事业做出了巨大贡献，值得我们敬仰．下列描述中符合物理学史实的是()A．楞次经过严密实验与逻辑推导，最终确认了电磁感应的产生条件：闭合线圈中磁通量变化，并找到了感应电流的方向的判断规律B．安培发现了电流的磁效应并提出了分子电流假说C．奥斯特发现了电流的磁效应并提出了分子电流假说D．“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容15.现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转，由此可以推断()A．线圈A向上移动或滑动变阻器的滑片P向右加速滑动，都能引起电流计指针向右偏转B．线圈A向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B绕线方向未知，故无法判断电流计指针偏转方向二、实验题(共3小题)16.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向______(填“左”或“右”)偏转．17.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯的线圈A④线圈B⑤电键⑥滑动变阻器(1)试按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出三种方法．①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________.18.如图所示为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整；(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：(填“向左偏一下”、“向右偏一下”或“不动”)①将线圈A迅速插入线圈B时，灵敏电流计指针将________．②线圈A插入线圈B后，将滑动变阻器的滑片迅速向左拉时，灵敏电流计指针________．三、计算题(共3小题)19.如图甲所示，一端封闭的两条平行光滑长导轨相距L，距左端L处的右侧一段被弯成半径为的四分之一圆弧，圆弧导轨的左、右两段处于高度相差的水平面上．以弧形导轨的末端点O为坐标原点，水平向右为x轴正方向，建立Ox坐标轴．圆弧导轨所在区域无磁场；左段区域存在空间上均匀分布，但随时间t均匀变化的磁场B(t)，如图乙所示；右段区域存在磁感应强度大小不随时间变化，只沿x方向均匀变化的磁场B(x)，如图丙所示；磁场B(t)和B(x)的方向均竖直向上．在圆弧导轨最上端，放置一质量为m的金属棒ab，与导轨左段形成闭合回路，金属棒由静止开始下滑时左段磁场B(t)开始变化，金属棒与导轨始终接触良好，经过时间t0金属棒恰好滑到圆弧导轨底端．已知金属棒在回路中的电阻为R，导轨电阻不计，重力加速度为g.(1)求金属棒在圆弧轨道上滑动过程中，回路中产生的感应电动势E；(2)如果根据已知条件，金属棒能离开右段磁场B(x)区域，离开时的速度为v，求金属棒从开始滑动到离开右段磁场过程中产生的焦耳热Q；(3)如果根据已知条件，金属棒滑行到x＝x1位置时停下来，a．求金属棒在水平轨道上滑动过程中通过导体棒的电荷量q；b．通过计算，确定金属棒在全部运动过程中感应电流最大时的位置．20.如图所示，边长为L的正方形金属框abcd，质量为m，电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘，金属框的上半部处于磁场内，下半部处于磁场外．磁场随时间变化规律为B＝kt(k＞0)，已知细线所能承受的最大拉力为2mg，求：(1)线框中感应电流的方向；(2)分析线框的各边所受安培力的方向；(3)从t＝0开始，经多长时间细线会被拉断？21.如图，两光滑导体框ABCD与EFGH固定在水平面内，在D点平滑接触，A、C分别处于FE、HG 的沿长线上，ABCD是边长为a的正方形；磁感强度为B的匀强磁场竖直向上；导体棒MN置于导体框上与导体框良好接触，以速度v沿BD方向从B点开始匀速运动，已知线框ABCD及棒MN单位长度的电阻为r，线框EFGH电阻不计．求：(1)导体棒MN在线框ABCD上运动时，通过MN电流的最大值与最小值；(2)为维持MN在线框ABCD上的匀速运动，必须给MN施加一水平外力，用F(t)函数表示该力；(3)导体棒达D点时立即撤去外力，则它还能前进多远(设EF、GH足够长)?四、填空题(共3小题)22.如图所示，半径为R的圆形线圈，其中心位置处半径为r的虚线范围内有界匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为________．23.有一个称为“千人震”的趣味物理小实验，实验是用一节电动势为1.5 V的新干电池，几根导线、开关和一个用于日光灯上的镇流器来完成．几位做实验的同学手拉手成一串，和电池、镇流器、开关、导线连成图示实验电路，闭合开关，经过一段时间再断开开关，此过程中同学们会有触电的感觉．人有触电感觉发生在开关________(填“接通瞬间”、“断开瞬间”或“一直接通”)时，其原因是________________________________________________________________________.24.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后，下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大，电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快，电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时，电流计指针不会发生偏转(2)在实验中，如果线圈A置于线圈B中不动，因某种原因，电流计指针发生了偏转．这时，线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时，是________转化为电能．(3)上述实验中，线圈A可等效为一个条形磁铁，将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时，指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．五、简答题(共3小题)25.如果磁场是用变化的电流来获取的，导体用整块铁代替，如图所示．请问铁块中有感应电流吗？如果有，它的形状像什么？26.如图所示，有两个同心导体圆环．内环中通有顺时针方向的电流，外环中原来无电流．当内环中电流逐渐增大时，外环中有无感应电流？方向如何？27.如图所示，在同一平面内的a、b两线圈，当开关S闭合和断开瞬间，b线圈中感应电流的方向如何？答案解析1.【答案】D【解析】在0～时间内，磁通量增加但增加的越来越慢，因此感应电流越来越小，到时刻，感应电流减小到零，在～t0间内，磁通量越来越小，感应电流反向，磁通量变化的越来越快，感应电流越来越大，到t0时刻达到反向最大值，从这两段时间断定选项D正确，A、B、C错误．2.【答案】A【解析】法拉第通过实验发现了电磁感应现象，A正确；伽利略通过理想斜面实验发现了物体的运动不需要力来维持，故B错误；奥斯特通过实验发现了电流的磁效应，故C错误；卡文迪许通过实验测出了引力常量，故D错误．3.【答案】A【解析】根据楞次定律，感应电流的磁通量总是阻碍引起感应电流的磁通量的变化，aOb和优弧ab构成的平面的磁通量在减少，所以Ob顺时针转动以阻止磁通量的减少，aOb和劣弧ab构成的平面磁通量在增加，所以Ob顺时针方向转动以减少磁通量的增加，所以应选A.4.【答案】D【解析】S闭合瞬间，由于线圈的自感系数很大，故在线圈中产生很大的自感电动势，阻碍电流的增大，线圈中此时的电流几乎为零，而灯泡中有电流通过，随时间的推移，线圈对电流的阻碍作用减弱，线圈中的电流不断增大，流过电源的电流也在增大，路端电压不断减小，故通过灯泡的电流不断减小；当稳定时，由于RL<R，故线圈中的电流大于灯泡中的电流；当S断开后，线圈相当于电源对灯泡供电，回路中的电流将在稳定时通过线圈电流的基础上不断减小，通过灯泡中的电流方向与S断开前方向相反，D正确．5.【答案】A【解析】从图中可看出，穿过线圈S1的磁感线条数最多，所以磁通量最大．故B、C、D错误，A 正确．6.【答案】D【解析】ab棒向下运动时，可由右手定则判断，感应电流方向为a→b，所以Ub＞Ua，由Uab＝E＝Blv及棒自由下落时v越来越大，可知Uab越来越大，故D选项正确．7.【答案】C【解析】Φ是标量，但有正负之分，在计算ΔΦ＝Φ2－Φ1时必须注意Φ2、Φ1的正负，要注意磁感线从线框的哪一面穿过，此题中在开始位置磁感线从线框的下面穿进，在末位置磁感线从线框的另一面穿进，Φ2、Φ1一正一负，再考虑到有效面积，故此题选C.8.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.9.【答案】C【解析】感应电动势E＝，而对应Φ－t图象中图线的斜率，根据图线斜率的变化情况可得：①中无感应电动势；②中感应电动势恒定不变；③中感应电动势0～t1时间内的大小是t1～t2时间内大小的2倍；④中感应电动势先变小再变大．10.【答案】B【解析】条形磁铁从左向右远离螺线管的过程中，穿过线圈的原磁场方向向下，且磁通量在减小，所以能产生感应电流．故选B.11.【答案】C【解析】矩形线圈abcd如题图所示放置，匀强磁场方向竖直向下，平面abcd与水平方向成θ角，此时通过线框的磁通量为Φ1＝BS cosθ，故C正确．12.【答案】B【解析】Ua＝BLv，Ub＝BLv，Uc＝·B·2Lv＝BLv，Ud＝B·2L·v＝BLv，故选B.13.【答案】D【解析】导体棒此时恰好能静止在导轨上，根据左手定则，感应电流的方向b→a，感应电流的磁场方向向下，则右侧圆形线圈中的磁场应均匀增加，A正确；由导体棒平衡有：F安＝mg sinθ，B 正确；根据安培力公式F＝B2dI＝mg sinθ，所以I＝，C正确；圆形线圈中的电热功率P＝r，D错误．14.【答案】D【解析】电磁感应的产生条件是法拉第通过实验找到的，感应电流的方向规律是楞次找到的，选项A错误；奥斯特发现电流周围存在磁场即电流的磁效应，但提出分子电流假说的是安培，选项B、C错误；“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容．选项D正确．15.【答案】B【解析】当P向左滑动时，电阻变大，通过线圈A的电流减小，则通过线圈B中的的磁场减弱，磁通量减少，线圈B中有使电流计指针向右偏转的感应电流通过；当线圈A向上移动或断开开关，则通过线圈B中的原磁场减弱，磁通量减少，所以线圈B中也有使电流计指针向右偏转的感应电流通过；而滑动变阻器的滑片P向右滑动，则通过线圈B中的原磁场增强，磁通量增加，所以线圈B中有使电流计指针向左偏转的感应电流通过，故B选项正确．16.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路，电源、开关、小线圈A组成闭合回路，电路图如图所示．(2)将开关闭合或断开，导致穿过线圈的磁通量变化，产生感应电流，灵敏电流计指针偏转，故A、B正确；保持开关一直闭合，则穿过线圈B的磁通量不变，没有感应电流产生，灵敏电流计指针偏转，故C错误；将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化，线圈B中产生感应电流，灵敏电流计指针偏转，故D正确．(3)在开关闭合的瞬间，穿过线圈B的磁通量增大，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，穿过线圈B的磁通量减小，灵敏电流计的指针向右偏转．17.【答案】(1)如图所示(2)①闭合开关②断开开关③开关闭合时移动滑动变阻器滑片【解析】(1)使线圈A与电键、直流电源、滑动变阻器串联，线圈B与电流计连成闭合回路；(2)只要能使穿过线圈B的磁通量发生变化，就可以使线圈B中产生感应电流．18.【答案】(1)电路连接如图(2)①向右偏转一下②向左偏转一下【解析】(1)电路连接如图(2)因在闭合开关时，电路中的电流变大，磁通量增大，此时发现灵敏电流计的指针向右偏了一下，则当将线圈A迅速插入线圈B时，磁通量也是增大的，则灵敏电流计指针将向右偏转一下；线圈A 插入线圈B后，将滑动变阻器的滑片迅速向左拉时，电路中的电流减小，磁通量减小，则灵敏电流计指针向左偏转一下．19.【答案】(1)L2(2)＋mg－mv2(3)，x＝ 0处，感应电流最大【解析】(1)由图乙可知＝，根据法拉第电磁感应定律，感应电动势E＝＝L2＝L2①(2)当金属棒在弧形轨道上滑行过程中，产生的焦耳热Q1＝t＝金属棒在弧形轨道上滑行过程中，根据机械能守恒定律mg＝mv②金属棒在水平轨道上滑行的过程中，产生的焦耳热为Q2，根据能量守恒定律Q2＝mv－mv2＝mg－mv2，所以，金属棒在全部运动过程中产生的焦耳热Q＝Q1＋Q2＝＋mg－mv2.(3)a.根据图丙，x＝x1(x1<x0)处磁场的磁感应强度B1＝.设金属棒在水平轨道上滑行时间为Δt.由于磁场B(x)沿x方向均匀变化，根据法拉第电磁感应定律Δt时间内的平均感应电动势＝＝＝，所以，通过金属棒电荷量q＝Δt＝Δt＝b．金属棒在弧形轨道上滑行过程中，根据①式，I1＝＝金属棒在水平轨道上滑行过程中，由于滑行速度和磁场的磁感应强度都在减小，所以，在此过程中，金属棒刚进入磁场时，感应电流最大．根据②式，刚进入水平轨道时，金属棒的速度v0＝所以，水平轨道上滑行过程中的最大电流I2＝＝若金属棒自由下落高度，经历时间t＝，显然t0>t，所以I1＝<＝＝I2，综上所述，金属棒刚进入水平轨道时，即金属棒在x＝0处，感应电流最大．20.【答案】(1)线框中感应电流的方向a→d→c→b→a；(2)ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd边不受安培力，ad边的安培力方向向右；(3)【解析】(1)根据楞次定律，则有感应电流的方向：逆时针方向(即a→d→c→b→a)；(2)根据左手定则，结合感应电流的方向，则有：ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd不受安培力，ad边的安培力方向向右．(线框有收缩的趋势)；(3)根据平衡条件，结合安培力表达式，则有：2mg＝mg＋B L且B＝kt解得：t＝.21.【答案】(1)I min＝I max＝(2)F＝(3)【解析】(1)设某时刻棒MN交线框于P、S点，令PS长为l，此时电动势E＝BlvMN左侧电阻R1＝lrMN右侧电阻R2＝(4a－l)r则R并＝＝故：I＝＝因导线框ABCD关于AC对称，所以通MN的电流大小也具有对称性，所以当l＝0时，电流最小值I min＝当l＝a时，电流最大值I max＝(2)设MN到达B的时间为t0，则t0＝，到达D点用时2t0，当0≤t≤t0时，由I＝代入得：I＝(其中vt＝l)代入F＝BIl得：F＝当t0≤t≤2t0时，将l＝2(a－vt)代入④式得：I＝代入F＝BIl得：F＝(3)导线框进入矩形磁场后，由牛顿第二定律得：BIL＝ma＝ma取任意Δt时间有：Δt＝maΔtΔx＝mΔvΣΔx＝mΣΔvx＝mvx＝＝.22.【答案】Bπr2【解析】本题需要切记，在使用ΔΦ＝BS计算磁通量时，一定要注意公式中的S为磁场穿过线圈的有效面积，本题中S＝πr2，所以穿过线圈的磁通量为ΔΦ＝BS＝Bπr2.23.【答案】断开瞬间断开瞬间产生瞬间高压【解析】当开关闭合后，镇流器与同学们并联，由于电源为1.5 V的新干电池，所以电流很小．当断开时，镇流器电流发生变化，导致镇流器产生很强的电动势，从而使同学们有触电的感觉．24.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中，由于磁通量不变化，故不会产生感应电流，也不会引起电流计指针偏转，选项A错误；线圈A插入或拔出线圈B的速度越大，则磁通量的变化率越大，产生的感应电流越大，电流计指针偏转的角度越大，选项B正确；滑动变阻器的滑片P滑动越快，电流的变化率越大，磁通量的变化率越大，则感应电流越大，电流计指针偏转的角度越大，选项C 正确；滑动变阻器的滑片P匀速滑动时，电流发生变化，磁通量变化，也会产生感应电流，故电流计指针也会发生偏转，选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知，通过电流计的电流从负极流入，故灵敏电流计指针向其负接线柱方向偏转．25.【答案】有．变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．【解析】变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．26.【答案】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．【解析】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．27.【答案】S闭合瞬间，b线圈中产生顺时针方向的电流；S断开瞬间，b线圈中产生逆时针方向的电流．【解析】当开关S闭合的瞬间，a线圈中有电流I通过，由安培定则可知其将在a线圈周围产生磁场，该磁场从b线圈内垂直纸面穿出，使b线圈中的磁通量增大，由楞次定律可知b线圈中将产生感应电流，感应电流的磁场方向应与a线圈中电流产生的磁场方向相反即垂直纸面向里，再由安培定则可判定b中感应电流方向应是顺时针方向．当开关S断开的瞬间，电流I所产生的磁场穿过b线圈的磁通量减少，这时b线圈内将产生感应电流，感应电流的磁场方向与原磁场方向相同，。

高二物理选修3-2 电磁感应练习题（含答案）一、选择题1.如图所示，闭合金属导线框放置在竖直向上的匀强磁场中，匀强磁场的磁感应强度的大小随时间变化。

下列说法①当磁感应强度增加时，线框中的感应电流可能减小 ②当磁感应强度增加时，线框中的感应电流一定增大 ③当磁感应强度减小时，线框中的感应电流一定增大 ④当磁感应强度减小时，线框中的感应电流可能不变 其中正确的是（D ）A .只有②④正确B .只有①③正确C .只有②③正确D .只有①④正确2.一飞机在北半球的上空以速度v 水平飞行，飞机机身长为a ，翼展为b ；该空间地磁场磁感应强度的水平分量为B 1，竖直分量为B 2；驾驶员左侧机翼的端点用A 表示，右侧机翼的端点用B 表示，用E 表示飞机产生的感应电动势，则（D ）A .E =B 1vb ，且A 点电势低于B 点电势 B .E =B 1vb ，且A 点电势高于B 点电势C .E =B 2vb ，且A 点电势低于B 点电势D .E =B 2vb ，且A 点电势高于B 点电势3.如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。

当磁铁向下运动时（但未插入线圈内部）（B ）A .线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B .线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C .线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D .线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥3.如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示.在0-T /2时间内，直导线中电流向上，则在T /2-T 时间内，线框中感应电流的方向与所受安培力情况是（C ）A .感应电流方向为顺时针，线框受安培力的合力方向向左B .感应电流方向为逆时针，线框受安培力的合力方向向右C .感应电流方向为顺时针，线框受安培力的合力方向向右D .感应电流方向为逆时针，线框受安培力的合力方向向左4.图中两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里.abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l .t =0时刻，bc 边与磁场区域边界重合（如图）.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域.取沿a →b →c →d →a 的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I 随时间t 变化的图线可能是（B ）i i -i 甲A B C D5.如图所示电路中，A 、B 是两个完全相同的灯泡，L 是一个理想电感线圈，当S 闭合与断开时，A 、B 的亮度情况是（AC ）A .S 闭合时，A 立即亮，然后逐渐熄灭B .S 闭合时，B 立即亮，然后逐渐熄灭C .S 闭合足够长时间后，B 发光，而A 不发光D .S 闭合足够长时间后，B 立即熄灭发光，而A 逐渐熄灭6.铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置.能产生匀强磁场的磁铁，被安装在火车首节车厢下面，如图(甲)所示(俯视图).当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收.当火车通过线圈时，若控制中心接收到的线圈两端的电压信号为图(乙)所示，则说明火车在做（B ）A .匀速直线运动B .匀加速直线运动C .匀减速直线运动D .加速度逐渐增大的变加速直线运动7.图甲中的a 是一个边长为为L 的正方向导线框， 其电阻为R .线框以恒定速度v 沿x 轴运动，并穿过图中 所示的匀强磁场区域b .如果以x 轴的正方向作为力的正 方向.线框在图示位置的时刻作为时间的零点，则磁场对 线框的作用力F 随时间变化的图线应为图乙中的哪个图？（B8.如图所示，将一个正方形导线框ABCD 置于一个范围足够大的匀强磁场中，磁场方向与其平面垂直．现在AB 、CD 的中点处连接一个电容器，其上、下极板分别为a 、b ，让匀强磁场以某一速度水平向右匀速移动，则（ABC ）图乙D Ab BCA .ABCD 回路中没有感应电流B .A 与D 、B 与C 间有电势差C .电容器a 、b 两极板分别带上负电和正电D .电容器a 、b 两极板分别带上正电和负电9.如图一所示，固定在水平桌面上的光滑金属框架cdeg 处于方向竖直向下的匀强磁场中，金属杆ab 与金属框架接触良好.在两根导轨的端点d 、e 之间连接一电阻，其他部分电阻忽略不计.现用一水平向右的外力F 作用在金属杆ab 上，使金属杆由静止开始向右在框架上滑动，运动中杆ab 始终垂直于框架.图二为一段时间内金属杆受到的安培力f 随时间t 的变化关系，则图三中可以表示外力F 随时间t 变化关系的图象是（B强磁场中，线框平面与磁场垂直，磁感应强度B 1的变化关系如图⑴所示.0~1s 圆形金属框与一个水平的平行金属导轨相连接，一根导体棒，导体棒的长为L 、电阻为R ，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为B 2，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f 随时间变化的图象是下图中的（设向11.2000年底，我国宣布已研制成功一辆高温超导磁悬浮高速列 车的模型车，该车的车速已达到500km /h ，可载5人.如图所示就是 磁悬浮的原理，图中A 是圆柱形磁铁，B 是用高温超导材料制成的 超导圆环.将超导圆环B 水平放在磁铁A 上，它就能在磁力的作用下 悬浮在磁铁A 的上方空中，下列说法中正确的是（B ）A .在B 上放入磁铁的过程中，B 中将产生感应电流.当稳定后，感应电流消失B .在B 上放入磁铁的过程中，B 中将产生感应电流.当稳定后，感应电流仍存在A B CAb 左 右图一C .如A 的N 极朝上，B 中感应电流的方向如图所示D .如A 的N 极朝上，B 中感应电流的方向与图中所示的方向有时相同有时相反 12.如图所示，两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab 、cd 与导轨构成矩形回路.导体棒的两端连接着处于压缩状态的两根轻质弹簧，两棒的中间用细线绑住，它们的电阻均为R ，回路上其余部分的电阻不计.在导轨平面内两导轨间有一竖直向下的匀强磁场.开始时，导体棒处于静止状态.剪断细线后，导体棒在运动过程中（AD ）A .回路中有感应电动势B .两根导体棒所受安培力的方向相同C .两根导体棒和弹簧构成的系统动量守恒，机械能守恒D .两根导体棒和弹簧构成的系统动量守恒，机械能不守恒 13.如图所示，A 是长直密绕通电螺线管.小线圈B 与电流表连接，并沿A 的轴线Ox 从O 点自左向右匀速穿过螺线管A .能正确反映通过电流表中电流I 随x 变化规律的是（C ）14.如图所示，一个边长为a 、电阻为R 的等边三角形线框，在外力作用下，以速度v 匀速穿过宽均为a 的两个匀强磁场.这两个磁场的磁感应强度大小均为B 方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。

高中物理学习材料桑水制作电磁感应单元测试学号姓名一、单项选择题（4χ10=40分）1、关于电磁感应，下列说法正确的是（）A 闭合金属线圈处在变化的磁场中，一定会产生感应电流B 闭合金属线圈在磁场中运动，一定会产生感应电流C 闭合金属线圈中的磁通量发生变化，一定会产生感应电流D 闭合金属线圈处在磁场中转动，一定会产生感应电流2、下图均为闭合线框在匀强磁场中运动，请判断哪种情况能产生感应电流（）3、在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直，导轨上有两条可以沿导轨自由移动的导电棒ab、cd，这两根导电棒的速度分别为v1、v2，如图所示，ab棒上有感应电流通过，则一定有（）A v1>v2B v1<v2C v1≠v2D v1=v24、如图所示，MN是一根固定的通电长直导线，电流方向向上，将一金属线框abcd放在导线上，让线框的位置偏向导线导线左边，两者彼此绝缘，当导线中的电流突然增大时，线框的受力情况为（）A、受力向右B、受力向左C、受力向上D、受力为零5、如右图，两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里。

abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。

t=0时刻，bc边与磁场区域边界重合（如图3）。

现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。

取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（）6、将一根金属杆在竖直向下的匀强磁场中以初速度v水平抛出，若金属杆在运动过程中始终保持水平，则金属杆产生的感应电动势E的大小（）A、随杆速度的增大而增大B、保持不变C、随杆的速度方向与磁场方向的夹角的减小而减小D、因为速度的大小与方向同时变化，无法判断E的大小7、闭合回路中的磁通量Φ随时间t变化的图像分别如①②③④所示，关于回路中产生的感应电动势的下列说法正确的是（）A、图①的回路中感应电动势恒定不变B、图②的回路中感应电动势变大C、图③的回路中0~t1时间内的感应电动势小于t1~t2时间内的感应电动势D、图④的回路中感应电动势先变小再变大8、如图，电灯的灯丝电阻为2Ω，电池电动势为2V，内阻不计，线圈匝数足够多，其直流电阻为3Ω．先合上电键K，过一段时间突然断开K，则下列说法中正确的是（）A．电灯立即变暗再熄灭，且电灯中电流方向与K断开前方向相同B．电灯立即变暗再熄灭，且电灯中电流方向与K断开前方向相反C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相同D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相反9、如果第8题中，线圈电阻为零，当K突然断开时，下列说法正确的是（）A．电灯立即变暗再熄灭，且电灯中电流方向与K断开前方向相同B．电灯立即变暗再熄灭，且电灯中电流方向与K断开前方向相反C．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相同D．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K断开前方向相反10、如图，一光滑的平面上，右方有一条形磁铁，一金属环以初速度V沿磁铁的中线向右滚动，则以下说法正确的是（）A 环的速度越来越小B 环保持匀速运动C 环运动的方向将逐渐偏向条形磁铁的N极D 环运动的方向将逐渐偏向条形磁铁的S极二、多项选择题（5χ3=15分）1、一金属圆环悬挂在水平杆上，上端固定，当条形磁铁的N极向圆环靠近时，圆环将（）A 产生如图所示方向的电流B 产生与图所示方向相反的电流C 向左运动D 向右运动2、两根足够长的固定平行金属光滑导轨位于同一水平面，导轨上横放着两根相同的导体棒ab、cd与导轨构成矩形回路。
