2018年高考全国卷物理试题2018全国Ⅰ卷物理2018全国Ⅱ卷物理2018全国Ⅲ卷物理2018年高考全国卷Ⅰ物理试题14．高铁列车在启动阶段的运动可看作初速度为零的均加速直线运动，在启动阶段列车的动能A．与它所经历的时间成正比B．与它的位移成正比C．与它的速度成正比D．与它的动量成正比15．如图，轻弹簧的下端固定在水平桌面上，上端放有物块P，系统处于静止状态，现用一竖直向上的力F作用在P上，使其向上做匀加速直线运动，以x表示P离开静止位置的位移，在弹簧恢复原长前，下列表示F和x之间关系的图像可能正确的是A．B．C．D．16．如图，三个固定的带电小球a、b和c，相互间的距离分别为ab=5 cm，bc=3 cm，ca=4 cm。
小球c所受库仑力的合力的方向平衡于a、b的连线。
设小球a、b所带电荷量的比值的绝对值为k，则A．a、b的电荷同号，169 k=B．a、b的电荷异号，169 k=C．a、b的电荷同号，6427 k=D．a、b的电荷异号，6427 k=17．如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中心，O为圆心。
轨道的电阻忽略不计。
OM是有一定电阻。
可绕O转动的金属杆。
M端位于PQS上，OM与轨道接触良好。
空间存在半圆所在平面垂直的匀强磁场，磁感应强度的大小为B，现使OQ位置以恒定的角速度逆时针转到OS位置并固定（过程Ⅰ）；再使磁感应强度的大小以一定的变化率从B增加到B'（过程Ⅱ）。
在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则BB等于A．54B．32C．74D．218．如图，abc是竖直面内的光滑固定轨道，ab水平，长度为2R：bc是半径为R的四分之一的圆弧，与ab相切于b点。
一质量为m的小球。
始终受到与重力大小相等的水平外力的作用，自a点处从静止开始向右运动，重力加速度大小为g。
小球从a点开始运动到其他轨迹最高点，机械能的增量为A．2mgR B．4mgR C．5mgR D．6mgR19．如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。

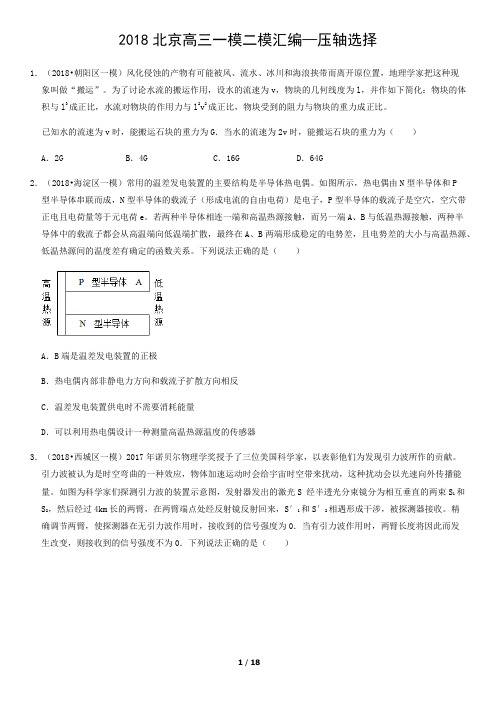

2018北京高三一模二模汇编—压轴选择1．（2018•朝阳区一模）风化侵蚀的产物有可能被风、流水、冰川和海浪挟带而离开原位置，地理学家把这种现象叫做“搬运”。
为了讨论水流的搬运作用，设水的流速为v，物块的几何线度为l，并作如下简化：物块的体积与l3成正比，水流对物块的作用力与l2v2成正比，物块受到的阻力与物块的重力成正比。
已知水的流速为v时，能搬运石块的重力为G．当水的流速为2v时，能搬运石块的重力为（）A．2G B．4G C．16G D．64G2．（2018•海淀区一模）常用的温差发电装置的主要结构是半导体热电偶。
如图所示，热电偶由N型半导体和P 型半导体串联而成，N型半导体的载流子（形成电流的自由电荷）是电子，P型半导体的载流子是空穴，空穴带正电且电荷量等于元电荷e。
若两种半导体相连一端和高温热源接触，而另一端A、B与低温热源接触，两种半导体中的载流子都会从高温端向低温端扩散，最终在A、B两端形成稳定的电势差，且电势差的大小与高温热源、低温热源间的温度差有确定的函数关系。
下列说法正确的是（）A．B端是温差发电装置的正极B．热电偶内部非静电力方向和载流子扩散方向相反C．温差发电装置供电时不需要消耗能量D．可以利用热电偶设计一种测量高温热源温度的传感器3．（2018•西城区一模）2017年诺贝尔物理学奖授予了三位美国科学家，以表彰他们为发现引力波所作的贡献。
引力波被认为是时空弯曲的一种效应，物体加速运动时会给宇宙时空带来扰动，这种扰动会以光速向外传播能量。
如图为科学家们探测引力波的装置示意图，发射器发出的激光S 经半透光分束镜分为相互垂直的两束S1和S2，然后经过4km长的两臂，在两臂端点处经反射镜反射回来，S′1和S′2相遇形成干涉，被探测器接收。
精确调节两臂，使探测器在无引力波作用时，接收到的信号强度为0．当有引力波作用时，两臂长度将因此而发生改变，则接收到的信号强度不为0．下列说法正确的是（）A．引力波可以超光速传播B．引力波不能传播能量C．探测器接收到的两束波的频率相同D．无引力波作用时两束激光到探测器的路程差为04．（2018•东城区一模）场致发射显微镜的构造如图所示：一根尖端直径约为100nm的针，位于真空玻璃球泡的中心，球的内表面涂有荧光材料导电膜，在膜与针之间加上如图所示的高电压，使针尖附近的电场高达4×109V/m，电子就被从针尖表面拉出并加速到达涂层，引起荧光材料发光。
2018年全国统一高考物理试卷（新课标Ⅰ）一、选择题：本题共8小题，每小题6分，共48分.在每小题给出的四个选项中，第1～5题只有一顶符合题目要求，第6～8题有多项符合题目要求.全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6.00分）高铁列车在启动阶段的运动可看作初速度为零的匀加速直线运动，在启动阶段，列车的动能（）A．与它所经历的时间成正比B．与它的位移成正比C．与它的速度成正比D．与它的动量成正比2．（6.00分）如图，轻弹簧的下端固定在水平桌面上，上端放有物块P，系统处于静止状态，现用一竖直向上的力F作用在P上，使其向上做匀加速直线运动，以x表示P离开静止位置的位移，在弹簧恢复原长前，下列表示F和x之间关系的图象可能正确的是（）A．B．C．D．3．（6.00分）如图，三个固定的带电小球a，b和c，相互间的距离分别为ab=5cm，bc=3cm，ca=4cm，小球c所受库仑力的合力的方向平行于a，b的连线，设小球a，b所带电荷量的比值的绝对值为k，则（）A．a，b的电荷同号，k= B．a，b的电荷异号，k=C．a，b的电荷同号，k= D．a，b的电荷异号，k=4．（6.00分）如图，导体轨道OPQS固定，其中PQS是半圆弧，Q为半圆弧的中点，O为圆心。
轨道的电阻忽略不计。
OM是有一定电阻。
可绕O转动的金属杆，M端位于PQS上，OM与轨道接触良好。
空间存在与半圆所在平面垂直的匀强磁场，磁感应强度的大小为B，现使OM从OQ位置以恒定的角速度逆时针转到OS位置并固定（过程Ⅰ）；再使磁感应强度的大小以一定的变化率从B增加到B′（过程Ⅱ）。
在过程Ⅰ、Ⅱ中，流过OM的电荷量相等，则等于（）A．B．C．D．25．（6.00分）如图，abc是竖直面内的光滑固定轨道，ab水平，长度为2R；bc是半径为R的四分之一圆弧，与ab相切于b点。
一质量为m的小球，始终受到与重力大小相等的水平外力的作用，自a点处从静开始向右运动。
2018年普通高等学校招生全国统一考试（北京卷）13．在核反应方程24He+714N ®817O+X中，X 表示的是 A ．质子 B ．中子 C ．电子 D ．α粒子14．关于分子动理论，下列说法正确的是A ．气体扩散的快慢与温度无关B ．布朗运动是液体分子的无规则运动C ．分子间同时存在着引力和斥力D ．分子间的引力总是随分子间距增大而增大15．用双缝干涉实验装置得到白光的干涉条纹，在光源与单缝之间加上红色滤光片后A ．干涉条纹消失B ．彩色条纹中的红色条纹消失C ．中央条纹变成暗条纹D ．中央条纹变成红色16．如图所示，一列简谐横波向右传播，P 、Q 两质点平衡位置相距0.15 m 。
当P 运动到上方最大位移处时，Q 刚好运动到下方最大位移处，则这列波的波长可能是 A ．0.60 m B ．0.30 m C ．0.20 m D ．0.15 m17．若想检验“使月球绕地球运动的力”与“使苹果落地的力”遵循同样的规律，在已知月地距离约为地球半径60倍的情况下，需要验证A ．地球吸引月球的力约为地球吸引苹果的力的1/602B ．月球公转的加速度约为苹果落向地面加速度的1/602C ．自由落体在月球表面的加速度约为地球表面的1/6D ．苹果在月球表面受到的引力约为在地球表面的1/6018．某空间存在匀强磁场和匀强电场。
一个带电粒子(不计重力)以一定初速度射入该空间后，做匀速直线运动；若仅撤除电场，则该粒子做匀速圆周运动，下列因素与完成上述两类运动无关的是A ．磁场和电场的方向B ．磁场和电场的强弱C ．粒子的电性和电量D ．粒子入射时的速度19．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是A ．实验前，只用带电玻璃棒与电容器a 板接触，能使电容器带电B ．实验中，只将电容器b 板向上平移，静电计指针的张角变小C ．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D ．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大20．根据高中所学知识可知，做自由落体运动的小球，将落在正下方位置。
2018年北京市各区县一模分类：电流 电压 电阻决定导体电阻大小的因素，滑动变阻器的工作原理(2018年东城一模)10. 图5是滑动变阻器连入电路的示意图。
当滑片P 向右滑动时，连入电路的电阻变小的是D(2018年西城一模)31．科技小组的同学们猜想：在电压一定时，通过电阻丝的电流可能与它的横截面积成正比。
实验桌上有如下实验器材：同种材料制成的长度相同、横截面积S 不同且已知的电阻丝6根（在电路图中用定值电阻符号表示），电源一个（此电源两端电压会随外接电阻的改变而改变）、已调零的电流表一块、开关一个、导线若干。
请你利用上述实验器材设计实验，验证上述猜想。
要求：（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表。
答案：（1）实验电路：见图2。
………（1分） （2）实验步骤： …………………（4分）①将6个不同电阻丝（R 1～R 6）的横截面积S 分别记录 在表格中。
②按电路图连接电路。
闭合开关S ，用电流表测量通过电 阻丝R 1的电流I ，并记录在表格中。
③断开开关S ，将电流表串联在电阻丝R 2的支路中。
闭合开关S ，用电流表测量通过电阻丝R 2的电流I ，并记录在表格中。
④仿照步骤③，用电流表分别测量通过其他4个电阻丝的电流I ， 并分别记录在表格中。
（3）实验数据记录表： ……………（2分）(2018年东城一模)图5图218．下列问题中属于可探究的科学问题的是A.平面镜成像的大小与平面镜的面积有关吗？ B .为什么经常玩手机游戏会导致视力下降？ C .增大导体两端的电压，导体的电阻会增大吗？ D .应该鼓励市民乘坐公共交通工具出行吗？(2018年朝阳一模)29．塞贝克效应是指：在两种金属组成的回路中，如果使两个金属接触点的温度不同，在回路中将会出现电流。
某科技小组为了验证塞贝克效应，他们设计并实施了如下实验：用铁丝、铜丝及电流表组成闭合回路，并将两种导线相连的两个接触点A 、B 分别置于烧杯的液体中和酒精灯上方，完成如图19a 、b 、c 所示的三次实验，请仔细观察图中的装置、操作和现象，回答下列问题：（1）该小组的实验能否验证塞贝克效应？请阐述判断的依据： 。
2018年北京延庆县大榆树中学高三物理上学期期末试卷含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 一列简谐横波沿x轴的正向传播，振幅为2cm，周期为T．已知在t=0时刻波上相距50cm的两质点a、b的位移都是cm，但运动方向相反，其中质点a沿y轴负向运动，如图所示，下列说法正确的是（）A．该列简谐横波波长可能为37.5cmB．该列简谐横波波长可能为12cmC．质点a﹑质点b的速度在某一时刻可以相同D．当质点b的位移为+2cm时，质点a的位移为负E．在t=时刻质点b速度最大参考答案：BCE【考点】横波的图象；波长、频率和波速的关系．【分析】图中a、b两质点的位移都是cm，加速度相同，运动方向相反，此时两质点的速度大小相等，但此后b的速度减小，a的速度增大，a到达平衡位置时，b还没有到达波峰，显然两点不是反相点，结合振动方程求出二质点振动的时间差，然后确定波的周期．根据质点位移关系分析运动的加速度、速度大小关系．【解答】解：根据质点的振动方程：x=Asin（ωt），设质点的起振的方向向上，则：b 点：=2sinωt1，所以：ωt1=，a点振动的时间比b点长，所以：=2sinωt2，则ωt2=，ab两个质点振动的时间差：△t=t2﹣t1=﹣==，所以ab之间的距离：△x=v△t=v=．则通式为（n+）λ=50cm；则波长可以为λ=（n=0，1，2，3﹣﹣﹣）；若波长为37.5cm，则n无关；故波长不可能为37.5cm；故A错误；B、当n=4时，λ=12cm；故B正确；C、在两质点振动时，若两点分别处在平衡位置上下方时，则两物体的速度可以相同；故C正确；D、当质点的位移为2时，b到达正向位移处，此时a还未到达平衡位置；故D错误；E、由以上分析可知，当经t=时刻质点b到达平衡位置处，故b的速度最大；E正确；故选：BCE．2. 若带正电荷的小球只受到电场力作用，则它在任意一段时间内（）A. 一定沿电场线由高电势处向低电势处运动B. 一定沿电场线由低电势处向高电势处运动C. 不一定沿电场线运动，但一定由高电势处向低电势处运动D. 不一定沿电场线运动，也不一定由高电势处向低电势处运动参考答案：D3. （单选）如图所示，一小球从斜轨道的某高度处由静止滑下，然后沿竖直光滑轨道的内侧运动。
1 2018延庆一模物理答案及评分标准13．D 14．C 15．B 16．D 17．C 18．B 19.A 20.A21．（18分）（1）E ，C ，G （3分）（2）CADBEF （2分）（3）500（2分），小（2分）（4）串（2分），9500（2分）（5）50（2分）（6）左（1分）（7）减小（2分）22．（16分）（1）滑块从A 到B 做匀减速直线运动，摩擦力f=μmg --------（1分） 由牛顿第二定律可知，滑块的加速度大小m fa = --------（1分）由运动学公式v B 2﹣v A 2 =﹣2 a x --------（1分）解得滑块经过B 点时速度的大小v B = 4.0 m/s --------（2分）【另解：若用动能定理做：-μmgx=mv B 2/2-mv A 2/2 --------（3分）v B = 4.0 m/s --------（2分）】（2）从B 到滑块经过C 上升到最高点的过程中，由机械能守恒定律222121C B m mv mgR υ-= --------（3分）解得滑块经过C 点时速度的大小v C = 2.0 m/s --------（2分）（3）在B 点，滑块开始做圆周运动，由牛顿第二定律可知R m mg N 2Bυ=- --------（2分）解得轨道对滑块的支持力N = 22N --------（2分）根据牛顿第三定律可知，滑块对轨道上B 点压力的大小也为22N 。
--------（2分）23.（18分）解：（1）BId f Mg += ---------------------------------------------------（2分）R EI = ---------------------------------------------------（1分）m Bdv E = ---------------------------------------------------（1分）221m km mv E = -----------（1分）解得：J E km 2.0=-----------（1分）2（2）am M BId f Mg )(+=-- -----------------------------------（3分） R E I = -----------------------------------------（1分）Bdv E = -----------------------------------------（1分） 解得：s m v /8.0= -----------------------------------------（1分） （3）2)(21m F v m M w fx Mgx +=+- ----------------------------------------（3分） w=-w F =0.4J---------------（3分）24.（20分）（1）由洛伦兹力公式1124q v Il f qvB r==π0μ ---------------（3分） （2）导线内部既有正电荷又有负电荷，对P 点带电粒子的库仑力相互抵消 -（3分）（3）a.相吸 ---------------（2分）b.分析阴极射线中的任意两个电子，如答题图它们之间的库仑力为斥力 --------（1分） 大小为22e F k r =--------（1分） 磁场力为引力 --------（1分）分析右侧电子洛伦兹力大小为1f ev B = --------（1分）其中B 为左侧电子在该处产生的磁感强度24Il B r=π0μ 在一小段时间t 内，2ev e I t l== --------（3分） 带入②式得 21224e v v f r =π0μ--------（2分） 只需比较k 与0124v v πμ的大小关系，由于阴极射线中电子速度远小于光速 --------（1分） 可得F f >，即阴极射线间互相排斥，所以会发散 --------（2分）↑← → r 答题图 ← ↑←。
2024届北京市延庆区高三下学期高考一模全真演练物理试题一、单选题 (共7题)第(1)题吸烟有害健康，香烟中含有放射性元素钋，吸烟会使进入体内并在肺组织中蓄积，已知发生衰变时，会产生粒子和原子核，并放出射线，下列说法正确的是（）A．衰变方程为B．衰变时放出的射线是核外电子从高能级向低能级跃迁而辐射的高频电磁波C．通过化学方法可以改变香烟中的化学状态，从而减小其放射强度D．的比结合能比核的比结合能小第(2)题如下图，为“日”字形导线框，其中和均为边长为的正方形，导线、的电阻相等，其余部分电阻不计。
导线框右侧存在着宽度略小于的匀强磁场，磁感应强度为，导线框以速度匀速穿过磁场区域，运动过程中线框始终和磁场垂直且无转动。
线框穿越磁场的过程中，两点电势差随位移变化的图像正确的是（）A．B．C．D．第(3)题如图所示，光滑圆环竖直固定，ac为水平直径，bd为竖直直径，一根轻绳P端固定在竖直墙面上，轻绳跨过圆环后另一端Q与重物B相连，轻质动滑轮挂在轻绳上，动滑轮下吊着重物A，Pbd所在平面与圆环所在平面垂直，A、B均处于静止状态，不计一切摩擦，下列说法正确的是（ ）A．若将竖直圆环向右平移，则PQ绳中拉力变大B．若将竖直圆环向右平移，则PQ绳对圆环拉力不变C．若将轻绳Q端悬系在竖直圆环上，则悬点从a到b移动的过程中绳中拉力保持不变D．若将轻绳Q端悬系在竖直圆环上，则悬点从a到b移动的过程中绳中拉力一直增加第(4)题如图甲所示是一圆柱形玻璃茶壶，茶壶中央有一圆柱形茶叶滤网，当茶壶中盛有水时，观测者从侧边看到滤网的水下部分比水上部分粗一些，其部分光路如图乙所示。
测得滤网水上部分直径滤网的像直径茶壶壁直径，忽略茶壶壁和滤网的厚度，可得茶水的折射率为（ ）A．1.31B．1.52C．2.00D．2.50第(5)题两个住在相邻宿舍的大学生，为了节约电费，把他们的天花板上的电灯串联了起来，商定双方都安装照明功率为100W的白炽灯泡，电费平分，但两个人各自心怀鬼胎，A学生安装了照明功率为200W的灯泡，B学生安装了照明功率为50W的灯泡，假设每个灯泡的电阻不随着加在其上的电压变化而变化，则下列说法正确的是（）A．按照最初的协议，A学生和B学生获得的实际的照明功率均为50WB．实际上，A获得了32W的照明功率C．实际上，B获得了32W的照明功率D．相比较之下，A同学在花费相同的电费的情况下，获得了更多的照明功率第(6)题土卫一和土卫二绕土星都看作匀速圆周运动。
1 2 3 4 ∞n－13.6 －3.4 －0.850 E /eV 2018年物理13．下列说法中正确的是A ．物体温度降低，其内能一定增大B ．物体温度不变，其内能一定不变C ．物体温度降低，其分子热运动的平均动能增大D ．物体温度升高，其分子热运动的平均动能增大14．如图所示，两束单色光A 、B 分别沿半径方向由空气射入半圆形玻璃砖，出射光合成一束复色光P ，下列说法正确的是A ．A 光的频率大于B 光的频率B ．在玻璃砖中A 光的传播速度小于B 光的传播速度C ．两种单色光由玻璃射向空气时，A 光的临界角较大D ．玻璃砖对A 光的折射率大于对B 光的折射率15．如图所示是氢原子的能级图，现有一群处于n=3的氢原子，能自发地辐射出三种不同频率的光，则辐射的光子能量最大为 A ．13.6eV B ．12.09eV C ．10.2eVD ．3.4eV16．一简谐机械波沿x 轴正方向传播，波长为λ，周期为T 。
在t=T/2时刻该波的波形图如图1所示，a 、b 是波上的两个质点。
图2表示某一质点的振动图象。
下列说法中正确的是A ．质点a 的振动图象如图2所示B ．质点b 的振动图象如图2所示C ．t=T/2时刻质点a 的速度比质点b 的大D ．t=T/2时刻质点a 的加速度比质点b 的大17．如图表示水平方向的匀强磁场和竖直方向的匀强电场叠加区域，一个质量是m ，带电量是q 的质点B 恰好能静止在区域中间，另一个质量为2m ，带电量也为q 的质点A 恰好能以某一速度沿着垂直于磁场、电场方向做匀速直线运动，且正好与静止的质点B 发生正碰，碰后两质点粘在一起运动，碰撞的过程无电量损失，则下列正确的是A ．碰后两质点的运动向下偏且动能增加B ．碰后两质点的运动向上偏且动能增加C ．碰后两质点的运动向上偏且动能减少图1 图2D ．碰后两质点的运动向下偏且动能减少18．已知某星球的质量是M ，一颗卫星绕该星球做匀速圆周运动，卫星的轨道半径是r ，万有引力常量是G 。
根据所给的条件可求出的物理量是A ．卫星所受的向心力B ．卫星的向心加速度C ．星球的密度D ．卫星的密度19．在一节火车车厢内有一个光滑的水平桌面，桌上有一个小球．旁边的乘客观察到，如果火车在水平铁轨上做匀速直线运动，小球在桌面上保持静止．如果火车做加速直线运动，小球就会由静止开始向后运动．这说明A ．以匀速运动的车厢为参考系，牛顿第一定律成立B ．以加速运动的车厢为参考系，牛顿第一定律成立C ．无论是以匀速运动的车厢为参考系还是以加速运动的车厢为参考系，牛顿第一定律都成立D ．无论是以匀速运动的车厢为参考系还是以加速运动的车厢为参考系，牛顿第一定律都不成立20．移动支付已经成了中国的一个名片，常见的移动支付有微信支付、支付宝等。
微信支付的流程有多种，可以是商家提供一个二维码，支付方用手机扫码后输入金额、密码并确认即可完成支付；也可以由支付方打开微信点击“我”、“钱包”、“收付款”向商家提供一个条形码，商家输入金额后用红外扫码器扫描条形码并完成相应的操作即可完成支付。
正确是A ．商家提供的二维码含有商家账户信息B ．商家提供的二维码含有商家账户信息和支付金额信息C ．支付方提供的条形码含有支付金额信息D ．支付方提供的条形码含有商家账户信息21．（18分）在“把电流表改装成电压表”的实验中，给出的器材有：A ．电流表（量程为300μA ，内阻约为500Ω）B ．标准电压表（量程为3V ）C ．电阻箱（0～9999.9Ω）D ．滑动变阻器（0～200Ω）E ．电位器（0～47kΩ，相当于滑动变阻器）F ．电源（电动势为2V ，有内阻）G ．电源（电动势为6V ，有内阻）H ．开关两个，导线若干 （1）首先要用“半偏法”测定电流表的内阻。
如果采用如图所示的电路测定电流表○A 的内电阻并且要想得到较高的精确度，那么以上给出的器材中，电阻R 1应选用________，电阻R 2应选用__________，电源应选用___________。
（填写所选仪器前的字母即可） （2）该实验操作的步骤有：A ．闭合开关S 1；B ．闭合开关S 2；C ．将R 1的阻值调至最大；D ．调节R 1的阻值，使电流表指针偏转到满刻度；E ．调节R 2的阻值，使电流表指针偏转到满刻度的一半；OF ．记下R 2的最终阻值。
把以上步骤的字母代号按实验的合理顺序填写在横线上： 。
（3）如果在步骤F 中所得的R 2的阻值为500Ω，则图中被测电流表○A 的内阻Rg 的测量值为_________Ω，该测量值比实际值略__________（选填“大”、“小”)。
（4）如果要将图中的电流表○A 改装成量程为3V 的电压表，则改装的方法是电流表应_________联一个阻值为_________Ω的电阻。
（5）按上述方法将电流表○A 与电阻箱改装成一电压表。
现要对此电压表进行校准，所用的电路原理如图所示，用量程为3V ,内阻为2500Ω的标准电压表对改装表3V 挡的不同刻度进行校准。
所用电池的电动势E 为5V ;滑动变阻器R 有两种规格,最大阻值分别为50Ω和5 kΩ。
为方便实验中调节电压,图中R 应选用最大阻值为 Ω 的滑动变阻器。
（6）校准时,在闭合开关S 前,滑动变阻器的滑片P 应靠近 (选填“左”或“右”)端。
（7）在校准的过程中，发现新改装的电压表比标准电压表的读数略小，则应适当 （选填“增大”或“减小”）电阻箱的阻值。
22．（16分）一滑块（可视为质点）经水平轨道AB 进入竖直平面内的四分之一光滑圆弧形轨道BC 。
已知滑块的质量m=0.60kg ，滑块经过A 点时的速度v A =5.0m/s ，AB 长x=4.5m ，滑块与水平轨道间的动摩擦因数μ=0.10，圆弧形轨道的半径R=0.60m 。
取g=10m/s 2。
求 （1）滑块经过B 点时速度的大小； （2）滑块经过C 点时速度的大小；（3）滑块刚刚滑上圆弧形轨道时，对圆弧轨道上B 点压力的大小；23. （18分）如图所示，M1N1、M2N2是两根处于同一水平面内的平行导轨，导轨间距离是d=0.5m，导轨左端接有定值电阻R=2Ω，质量为m=0.1kg的滑块垂直于导轨，可在导轨上左右滑动并与导轨有良好的接触，滑动过程中滑块与导轨间的摩擦力恒为f=1N，滑块用绝缘细线与质量为M=0.2kg的重物连接，细线跨过光滑的定滑轮，整个装置放在竖直向上的匀强磁场中，磁场的磁感应强度是B=2T，将滑块由静止释放。
设导轨足够长，磁场足够大，M未落地，且不计导轨和滑块的电阻。
g=10m/s2，求：（1）滑块能获得的最大动能（2）滑块的加速度为a=2m/s2时的速度（3）由于滑块做切割磁感线运动，对滑块中的自由电荷产生一个作用力，从而产生电动势，设滑块从开始运动到获得最大速度的过程中，滑块移动的距离是x=1m，求此过程中此作用力对自由电荷做的功。
24.（20分）电磁学理论彻底改变了人类对宇宙的认识和人类的生活。
我们生活中常见的力除了引力就是电磁力，通常所说的弹力、摩擦力本质上都是电磁力。
按照毕奥萨伐尔定律，一小段通电导线产生的磁场，如图甲，在与之垂直的方向上距离r 处的P 点，磁感强度为24Il Br=π0μ，式中I 为导线中的电流强度，l 为该小段导线的长度，μ0称作真空磁导率，是一个常量。
（1）一个电量为q 1的带正电粒子，以平行于导线方向的速度v 1通过p 点时求粒子受到的洛伦兹力大小（2）简要说明在分析q 1受力时为什么不考虑导线中的电荷对粒子的库仑力（3）运动电荷产生的磁场，与一小段导线类似，也可以用毕奥萨伐尔定律进行分析。
若把导线换成电量为q 2带正电的粒子，速度为v 2方向与v 1相同，如图乙，则它们之间既有电场力又有磁场力。
a.指出两电荷间洛伦兹力方向相斥还是相吸b.在研究阴极射线（电子束）时，人们发现阴极射线总是发散的，请根据计算说明其中原因。
已知真空磁导率μ0=4π×10-7Tm/A ，静电力常量k=9×109Nm 2/C 2。
•p →r 图甲r 图乙 v 1v 1 q答案及评分标准13．D 14．C 15．B 16．D 17．C 18．B 19.A 20.A 21．（18分）（1）E ，C ，G （3分） （2）CADBEF （2分）（3）500（2分），小（2分） （4）串（2分），9500（2分） （5）50（2分） （6）左（1分） （7）减小（2分） 22．（16分）（1）滑块从A 到B 做匀减速直线运动，摩擦力f=μmg--------（1分）由牛顿第二定律可知，滑块的加速度大小mf a=--------（1分）由运动学公式v B 2﹣v A 2 =﹣2 a x --------（1分）解得滑块经过B 点时速度的大小v B = 4.0 m/s --------（2分）【另解：若用动能定理做：-μmgx=mv B 2/2-mv A 2/2 --------（3分） v B = 4.0 m/s --------（2分）】（2）从B 到滑块经过C 上升到最高点的过程中，由机械能守恒定律222121CBm mvmgR υ-=--------（3分）解得滑块经过C 点时速度的大小v C = 2.0 m/s --------（2分） （3）在B 点，滑块开始做圆周运动，由牛顿第二定律可知Rmmg N 2Bυ=- --------（2分）解得轨道对滑块的支持力N = 22N --------（2分）根据牛顿第三定律可知，滑块对轨道上B 点压力的大小也为22N 。
--------（2分） 23.（18分）解：（1）BIdf Mg+= ---------------------------------------------------（2分）RE I =---------------------------------------------------（1分）mBdvE = ---------------------------------------------------（1分）221mkm mvE =-----------（1分）解得：JEkm2.0=-----------（1分）（2）am M BId f Mg)(+=-------------------------------------------（3分）RE I =-----------------------------------------（1分）BdvE = -----------------------------------------（1分） 解得：sm v /8.0= -----------------------------------------（1分）（3）2)(21m F v m M w fx Mgx +=+- ----------------------------------------（3分）w=-w F =0.4J ---------------（3分）24.（20分）（1）由洛伦兹力公式1124q v Il f q v B r==π0μ ---------------（3分）（2）导线内部既有正电荷又有负电荷，对P 点带电粒子的库仑力相互抵消 -（3分）（3）a.相吸 ---------------（2分）b.分析阴极射线中的任意两个电子，如答题图它们之间的库仑力为斥力 --------（1分） 大小为22eF k r =--------（1分） 磁场力为引力 --------（1分） 分析右侧电子洛伦兹力大小为1f e v B= --------（1分）其中B 为左侧电子在该处产生的磁感强度24Il Br=π0μ在一小段时间t 内，2e v e Itl==--------（3分）带入②式得21224e v v f r=π0μ--------（2分）只需比较k 与0124v v πμ的大小关系，由于阴极射线中电子速度远小于光速 --------（1分）可得F f>，即阴极射线间互相排斥，所以会发散↑← → r 答题图 ← ↑←2v 1v e1、如图甲所示，MN、PQ是固定于同一水平面内相互平行的粗糙长直导轨，间距L=2.0m，R是连在导轨一端的电阻，质量m=1.0kg的导体棒ab垂直跨在导轨上，电压传感器与这部分装置相连．导轨所在空间有磁感应强度B=0.50T、方向竖直向下的匀强磁场．从t=0开始对导体棒ab施加一个水平向左的拉力，使其由静止开始沿导轨向左运动，电压传感器测出R两端的电压随时间变化的图线如图乙所示，其中OA、BC段是直线，AB段是曲线．假设在1.2s以后拉力的功率P=4.5W保持不变．导轨和导体棒ab的电阻均可忽略不计，导体棒ab在运动过程中始终与导轨垂直，且接触良好．不计电压传感器对电路的影响．g取10m/s2．求：（1）导体棒ab最大速度v m的大小；（2）在1.2s～2.4s的时间内，该装置总共产生的热量Q；（3）导体棒ab与导轨间的动摩擦因数μ和电阻R的值．2、如图甲所示，光滑的绝缘细杆水平放置，有孔小球套在杆上，整个装置固定于某一电场中。
