2016试验检测人员继续教育自测题-超声波的基本知识汇总

试题第1题当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A您的答案：A题目分数：5此题得分：5.0批注：第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A您的答案：A题目分数：5此题得分：5.0批注：第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A您的答案：A题目分数：5此题得分：5.0批注：第4题下列哪个声学参数对缺陷的反应最为敏感？A.声时B.声幅C.频率D.声速答案:B您的答案：B题目分数：5此题得分：5.0批注：第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C您的答案：C题目分数：5此题得分：5.0批注：第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λC.v =f*λD.v =f/λ答案:C您的答案：C题目分数：5此题得分：5.0批注：第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第9题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案：C题目分数：5此题得分：5.0批注：第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水您的答案：D题目分数：5此题得分：5.0批注：第11题根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A您的答案：A题目分数：5此题得分：5.0批注：第12题已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A您的答案：A题目分数：5此题得分：5.0批注：第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B您的答案：B题目分数：5此题得分：5.0第14题超过人耳听觉范围的声波称为超声波，它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B您的答案：B题目分数：5此题得分：5.0批注：第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A您的答案：A题目分数：5此题得分：5.0批注：第16题波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第17题预埋管超声波法无法测出桩身扩径答案:正确您的答案：正确题目分数：5此题得分：5.0第18题在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第20题超声波在介质中的传播速度即为质点的振动速度答案:错误您的答案：错误题目分数：5此题得分：5.0批注：试卷总得分：100.0试卷总批注：。

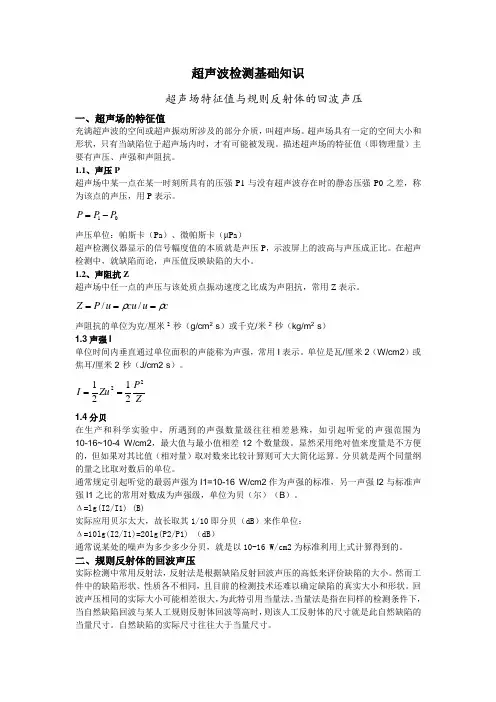

超声波检测基础知识超声场特征值与规则反射体的回波声压一、超声场的特征值充满超声波的空间或超声振动所涉及的部分介质，叫超声场。

超声场具有一定的空间大小和形状，只有当缺陷位于超声场内时，才有可能被发现。

描述超声场的特征值（即物理量）主要有声压、声强和声阻抗。

1.1、声压P超声场中某一点在某一时刻所具有的压强P1与没有超声波存在时的静态压强P0之差，称为该点的声压，用P 表示。

01P P P -=声压单位：帕斯卡（Pa ）、微帕斯卡（μPa ）超声检测仪器显示的信号幅度值的本质就是声压P ，示波屏上的波高与声压成正比。

在超声检测中，就缺陷而论，声压值反映缺陷的大小。

1.2、声阻抗Z超声场中任一点的声压与该处质点振动速度之比成为声阻抗，常用Z 表示。

c u cu u P Z ρρ===//声阻抗的单位为克/厘米2·秒（g/cm 2·s ）或千克/米2·秒（kg/m 2·s ）1.3声强I单位时间内垂直通过单位面积的声能称为声强，常用I 表示。

单位是瓦/厘米2（W/cm2）或焦耳/厘米2·秒（J/cm2·s ）。

ZP Zu I 222121== 1.4分贝在生产和科学实验中，所遇到的声强数量级往往相差悬殊，如引起听觉的声强范围为10-16~10-4 W/cm2，最大值与最小值相差12个数量级。

显然采用绝对值来度量是不方便的，但如果对其比值（相对量）取对数来比较计算则可大大简化运算。

分贝就是两个同量纲的量之比取对数后的单位。

通常规定引起听觉的最弱声强为I1=10-16 W/cm2作为声强的标准，另一声强I2与标准声强I1之比的常用对数成为声强级，单位为贝（尔）（B ）。

Δ=lg(I2/I1) (B)实际应用贝尔太大，故长取其1/10即分贝（dB ）来作单位：Δ=10lg(I2/I1)=20lg(P2/P1) （dB ）通常说某处的噪声为多少多少分贝，就是以10-16 W/cm2为标准利用上式计算得到的。

ＲＤ超声波知识试题姓名：分数：一、填空（20分）1、超声波原理：超声波是与频率有关，是超出人的听觉以外的2、频振动。

利用超声波振动频率，接触摩擦产生热能使塑料熔融而结合。

是先进的现代电子科技又一靓点。

依目前较为普遍的，即为（每秒振动二万次﹙２０ＫＨＺ﹚与每秒振动１.５万次﹙１５ＫＨＺ）二种。

2、超声波的生成，由（50Hz的交流电）输入（功率提升器），将50HZ的（50Hz的高频电子能）转变为（15---20Hz 的高频电能）再由（换能器）将其转为（相同频率的（每秒1.5—2万次）机械振动）,由换能器输出的高频机械振动，再经过增幅器、焊头，将振动均衡的传到待焊工件上，使整个接触面磨擦产生热能，使塑胶料磨擦熔化而结合，一般焊接时间应小于(一秒 )。

3、换能器：将（功率提升器）所产生的高频电子能转换为高频机械震动。

4、焊头：是一支半音波长的谐震金属节，经过调频后，在（2万周）的频率下震动，然后把震动平均的转移到塑胶料组件上，所以每套塑胶组件需用配合其形状的焊头。

二、选择题（10分）1、以下超声机操作中不正确的操作方式是：( A B C )A、两人同时操作B、用脚踏开关操作B、在操作时用手接触焊头2A B C D三、请说出要生产超焊出好的产品的五个关键？（20分）超音波熔接機的出力與產品尺寸的配合(出力能量的選擇)。

超音波模具的正確設計。

超音波熔接的條件(加工技術)。

超音波模具的正確架設。

產品的設計與超音波熔接的配合。

四、请指出本公司的超焊设备的不足或操作方式的不当，并提出改进意见？（20分）五、请说出我们现生产时常出现的几种超焊不良的情况，分析原因并给出解决方案？（30分）。

超声波的基本知识（每日一练）单项选择题（共15 题)1、声波透射法的波速属于(C)•A,一维波速•B,二维波速•C,三维波速•D,以上皆是答题结果：正确答案：C2、纵波声速___横波声速(A)•A,大于•B,小于•C,等于•D,小于等于答题结果：正确答案：A3、声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

(A)•A,大于•B,小于•C,等于•D,小于等于答题结果：正确答案：A4、超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征(C)•A,声时增大、频率变高•B,声时减小、频率变低•C,声时增大、频率变低•D,声时减小、频率变高答题结果：正确答案：C5、声速(v)、波长(λ)和频率(f)三者的关系为(C)•A、f=v*λ。

•B、λ=f*v。

•C、v=f*λ。

•D、v=f/λ。

答题结果：正确答案：C6、下列材料中声速最低的是(B)•A,铝•B,水•C,玻璃•D,不锈钢答题结果：正确答案：B7、超过人耳听觉范围的声波称为超声波，它的频率高于(B) •A,20赫兹•B,20千赫•C,2千赫•D,2兆赫答题结果：正确答案：B8、可在液体中传播的超声波波型是(A)•A,纵波•B,横波•C,表面波•D,以上都可以答题结果：正确答案：A9、当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应(A)•A,压电•B,振动•C,逆压电•D,应变答题结果：正确答案：A10、声波透射法中,换能器在声测管内一般用___耦合(D)•A,空气•B,黄油•C,泥浆•D,清水答题结果：正确答案：D11、根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____ (A)•A,纵波•B,横波•C,表面波•D,瑞利波答题结果：正确答案：A12、下面的衰减类型中不属于材料特征的是(A)•A,扩散衰减•B,吸收衰减•C,散射衰减•D,以上都是答题结果：正确答案：A13、已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长(A) •A,9.6cm•B,19.2cm•C,8.3cm•D,12cm答题结果：正确答案：A14、Vp、Vs、VR三者的大小关系是(A)•A,Vp>Vs>VR•B,Vs>Vp>VR•C,Vp>VR>Vs•D,VR>Vs>Vp答题结果：正确答案：A15、下列哪个声学参数对缺陷的反应最为敏感？(B)•A,声时•B,声幅•C,频率•D,声速答题结果：正确答案：B判断题（共5 题)1、在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形(A)B、错误答题结果：正确答案：A2、超声波在介质中的传播速度即为质点的振动速度(B)•A、正确B、错误答题结果：正确答案：B3、波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关(A) •A、正确B、错误答题结果：正确答案：A4、预埋管超声波法无法测出桩身扩径(A)B、错误答题结果：正确答案：A5、当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高(B)•A、正确B、错误答题结果：正确答案：B。

试题第1题当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A您的答案：A题目分数：5此题得分：5.0批注：第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A您的答案：A题目分数：5此题得分：5.0批注：第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A您的答案：A题目分数：5此题得分：5.0批注：第4题下列哪个声学参数对缺陷的反应最为敏感？A.声时B.声幅C.频率D.声速答案:B您的答案：B题目分数：5此题得分：5.0批注：第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C您的答案：C题目分数：5此题得分：5.0批注：第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λB.λ=f*vC.v =f*λD.v =f/λ答案:C您的答案：C题目分数：5此题得分：5.0批注：第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第9题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案：C题目分数：5此题得分：5.0批注：第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水答案:D您的答案：D题目分数：5此题得分：5.0批注：第11题根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A您的答案：A题目分数：5此题得分：5.0批注：第12题已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A您的答案：A题目分数：5此题得分：5.0批注：第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B您的答案：B题目分数：5此题得分：5.0批注：第14题超过人耳听觉范围的声波称为超声波，它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B您的答案：B题目分数：5此题得分：5.0批注：第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A您的答案：A题目分数：5此题得分：5.0批注：第16题波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第17题预埋管超声波法无法测出桩身扩径答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第18题在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第20题超声波在介质中的传播速度即为质点的振动速度答案:错误您的答案：错误题目分数：5此题得分：5.0批注：试卷总得分：100.0试卷总批注：。

试题试题第1题当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A您的答案：A题目分数：5此题得分：5.0批注：第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A您的答案：A题目分数：5此题得分：5.0批注：第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A您的答案：A题目分数：5此题得分：5.0批注：第4题下列哪个声学参数对缺陷的反应最为敏感？A.声时B.声幅C.频率D.声速答案:B您的答案：B题目分数：5此题得分：5.0批注：第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C您的答案：C题目分数：5此题得分：5.0批注：第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λC.v =f*λD.v =f/λ答案:C您的答案：C题目分数：5此题得分：5.0批注：第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第9题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案：C题目分数：5此题得分：5.0批注：第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水您的答案：D题目分数：5此题得分：5.0批注：第11题根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A您的答案：A题目分数：5此题得分：5.0批注：第12题已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A您的答案：A题目分数：5此题得分：5.0批注：第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B您的答案：B题目分数：5此题得分：5.0第14题超过人耳听觉范围的声波称为超声波，它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B您的答案：B题目分数：5此题得分：5.0批注：第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A您的答案：A题目分数：5此题得分：5.0批注：第16题波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第17题预埋管超声波法无法测出桩身扩径答案:正确您的答案：正确题目分数：5此题得分：5.0第18题在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第20题超声波在介质中的传播速度即为质点的振动速度答案:错误您的答案：错误题目分数：5此题得分：5.0批注：试卷总得分：100.0试卷总批注：。

试题第1题当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A您的答案：A题目分数：5此题得分：5.0批注：第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A您的答案：A题目分数：5此题得分：5.0批注：第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A您的答案：A题目分数：5此题得分：5.0批注：第4题下列哪个声学参数对缺陷的反应最为敏感？A.声时B.声幅C.频率D.声速答案:B您的答案：B题目分数：5此题得分：5.0批注：第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C您的答案：C题目分数：5此题得分：5.0批注：第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λC.v =f*λD.v =f/λ答案:C您的答案：C题目分数：5此题得分：5.0批注：第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第9题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案：C题目分数：5此题得分：5.0批注：第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水您的答案：D题目分数：5此题得分：5.0批注：第11题根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A您的答案：A题目分数：5此题得分：5.0批注：第12题已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A您的答案：A题目分数：5此题得分：5.0批注：第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B您的答案：B题目分数：5此题得分：5.0第14题超过人耳听觉范围的声波称为超声波，它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B您的答案：B题目分数：5此题得分：5.0批注：第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A您的答案：A题目分数：5此题得分：5.0批注：第16题波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第17题预埋管超声波法无法测出桩身扩径答案:正确您的答案：正确题目分数：5此题得分：5.0第18题在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第20题超声波在介质中的传播速度即为质点的振动速度答案:错误您的答案：错误题目分数：5此题得分：5.0批注：试卷总得分：100.0试卷总批注：。

《超声波检测技术基础知识概述》一、基本概念超声波检测技术是一种利用超声波在材料中传播的特性来检测材料内部缺陷、测量材料厚度、确定材料性质等的无损检测方法。

超声波是指频率高于 20kHz 的机械波，其在不同材料中的传播速度、衰减程度和反射特性各不相同，这些特性为超声波检测提供了基础。

超声波检测主要涉及到超声波的发射、传播和接收。

通常使用超声波探头作为发射和接收超声波的装置。

探头中的压电晶体在电信号的激励下产生超声波，并将接收到的超声波信号转换为电信号，以供后续分析处理。

二、核心理论1. 超声波的传播特性- 超声波在均匀介质中沿直线传播，其传播速度取决于介质的弹性模量和密度。

不同材料中的传播速度差异较大，例如在钢中的传播速度约为 5900m/s，在水中的传播速度约为 1480m/s。

- 超声波在传播过程中会发生衰减，衰减的原因主要包括散射、吸收和扩散等。

散射是由于材料中的不均匀性引起的，吸收是由于材料对超声波能量的吸收，扩散则是由于超声波在传播过程中的扩散效应。

- 当超声波遇到不同介质的界面时，会发生反射、折射和透射等现象。

反射波的强度取决于界面两侧介质的声阻抗差异，声阻抗差异越大，反射波越强。

2. 超声波检测原理- 脉冲反射法：通过发射短脉冲超声波，当超声波遇到缺陷或界面时，会产生反射波。

根据反射波的到达时间、幅度和波形等信息，可以确定缺陷的位置、大小和性质。

- 穿透法：将超声波发射探头和接收探头分别放置在被检测材料的两侧，通过检测透射超声波的强度和波形变化，来判断材料内部是否存在缺陷。

- 共振法：利用超声波在被检测材料中产生共振的原理，通过测量共振频率和共振幅度等参数，来确定材料的厚度、弹性模量等性质。

三、发展历程超声波检测技术的发展可以追溯到 19 世纪末期。

当时，人们开始研究超声波的特性和应用。

20 世纪初期，超声波检测技术开始应用于工业领域，主要用于检测金属材料的内部缺陷。

在第二次世界大战期间，超声波检测技术得到了快速发展，被广泛应用于军事工业中，如检测飞机、舰艇等装备的零部件。

超声波检测理论复习题一. 是非判断题( 答案供参考)1. 受迫振动的频率等于策动力的频率。

(O )2. 波只能在弹性介质中产生和传播。

(X )3. 由于机械波是由机械振动产生的，所以波动频率等于振动频率。

(O )4. 由于机械波是由机械振动产生的，所以波长等于振幅。

( X )5. 频率相同的纵波，在水中的波长大于在钢中的波长。

( X ) 6•传声介质的弹性模量越大，密度越小，声速就越高。

(O )7. 超声波的频率越高，传播速度越快。

( X )8. 因为超声波是由机械振动产生的，所以超声波在介质中的传播速度即为质点的振动速度。

( X )9. 在同种固体材料中，纵、横波声速之比为常数。

(O )10. 材料组织不均匀会影响声速，所以对铸铁材料超声波探伤和测厚必须注意这一问题。

(O )12. 一般固体介质中的声速随温度升高而增大。

( X )13. 水的温度升高时，超声波在水中的传播速度亦随着增加。

( X )14. 几乎所有的液体(水除外)，其声速都随温度的升高而减小。

(O )15. 介质能传播横波和表面波的必要条件是介质具有切变弹性模量。

(O )16. 既然水波能在水面传播，那么超声表面波也能沿液体表面传播。

( X )17. 介质的声阻抗愈大，引起的超声波的衰减愈严重。

( X )18. 在同一固体材料中，传播纵、横波时声阻抗不一样。

(O )19. 声阻抗是衡量介质声学特性的重要参数，温度变化对材料的声阻抗无任何影响。

( X )20. 具有一定能量的声束，在铝中要比在钢中传播的更远。

( X ) 20. 波的叠加原理说明，几列波在同一介质中传播并相遇时，都可以合成一个波继续传播。

( X )22. 介质中形成驻波时，相邻两波节或波腹之间的距离是一个波长。

( X )23. 超声波能在介质界面上反射、透射和折射。

(O )24. 平面波垂直人射到界面上，入射声压等于透射声压和反射声压之和。

( X )25. 平面波垂直人射到界面上，入射能量等于透射能量与反射能量之和。

超声波的基本知识1、声波透射法的波速属于(C)•A,一维波速•B,二维波速•C,三维波速•D,以上皆是答题结果：正确答案：C2、纵波声速___横波声速(A)•A,大于•B,小于•C,等于•D,小于等于答题结果：正确答案：A3、声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

(A) •A,大于•B,小于•C,等于•D,小于等于答题结果：正确答案：A4、超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征(C)•A,声时增大、频率变高•B,声时减小、频率变低•C,声时增大、频率变低•D,声时减小、频率变高答题结果：正确答案：C5、声速(v)、波长(λ)和频率(f)三者的关系为(C)•A、f=v*λ。

•B、λ=f*v。

•C、v=f*λ。

•D、v=f/λ。

答题结果：正确答案：C6、下列材料中声速最低的是(B)•A,铝•B,水•C,玻璃•D,不锈钢答题结果：正确答案：B7、超过人耳听觉范围的声波称为超声波，它的频率高于(B) •A,20赫兹•B,20千赫•C,2千赫•D,2兆赫答题结果：正确答案：B8、可在液体中传播的超声波波型是(A)•A,纵波•B,横波•C,表面波•D,以上都可以答题结果：正确答案：A9、当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应(A)•A,压电•B,振动•C,逆压电•D,应变答题结果：正确答案：A10、声波透射法中,换能器在声测管内一般用___耦合(D)•A,空气•B,黄油•C,泥浆•D,清水答题结果：正确答案：D11、根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____ (A)•A,纵波•B,横波•C,表面波•D,瑞利波答题结果：正确答案：A12、下面的衰减类型中不属于材料特征的是(A)•A,扩散衰减•B,吸收衰减•C,散射衰减•D,以上都是答题结果：正确答案：A13、已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长(A)•A,9.6cm•B,19.2cm•C,8.3cm•D,12cm答题结果：正确答案：A14、Vp、Vs、VR三者的大小关系是(A)•A,Vp>Vs>VR•B,Vs>Vp>VR•C,Vp>VR>Vs•D,VR>Vs>Vp答题结果：正确答案：A15、下列哪个声学参数对缺陷的反应最为敏感？(B)•A,声时•B,声幅•C,频率•D,声速答题结果：正确答案：B判断题（共5 题)1、在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形(A)B、错误答题结果：正确答案：A2、超声波在介质中的传播速度即为质点的振动速度(B)•A、正确B、错误答题结果：正确答案：B3、波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关(A) •A、正确B、错误答题结果：正确答案：A4、预埋管超声波法无法测出桩身扩径(A)B、错误答题结果：正确答案：A5、当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高(B)•A、正确B、错误答题结果：正确答案：B。

超声波简答题1、是机械振动和机械波？二者有何区别？物体沿着直线或曲线在某一平面位置附近作往复周期性的运动，称机械振动。

机械振动在弹性介质中传播就产生机械波，振动是产生波动的根源，而波动是振动这一运动方式在介质中的传播2、是振动周期和振动频率？二者有何关系？振动物体完成一次全振动所需要的时间称振动周期，用T表示。

常用单位为S。

振动物体在单位时间内完成全振动的次数称振动频率，有f表示。

常用单位Hz，1Hz表示1S内完成1次全振动，即1Hz=1次/秒。

由周期和频率的定义可知，二者互为倒数，即：T=1/f。

3、是弹性介质？同样作为传声介质，固体、液体、汽体有哪些不同？在介质内部，各质点间以弹性力联系在一起，这样的介质称为弹性介质。

一般固体、液体、气体都可视为弹性介质。

但前者与后者存在区别，固体内部可以存在拉、压应力和剪切应力，而液体或气体内部不存在拉应力或剪切应力，只可以传递压应力。

纵波是靠拉、压应力传播的，所以在固体、液体、气体中都可以传播，而横波或表面波的传播需要剪切应力，所以它们只能在固体中传播，而不能在液体或气体中传播。

4、什么是波动频率、波速、波长？三者有何关系？波动过程中，任一给定点在1秒钟内所通过的完整波的个数称波动频率。

波动频率在数值上同振动频率，用f表示，单位Hz波动中，波在单位时间内所传播的距离称为波速，用C表示单位为米/秒同一波线上相邻两振动相位相同的质点间的距离称波长，用表示。

波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离。

波长与波速成正比，与频率成反比。

当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。

5、什么是超声波？工业应用频率范围是多少？在超声波探探伤中应用了超声波哪些特性？频率高于20000Hz的机械波称为超声波，工业探伤所用的频率一般在0。

5—10MHz之间，对钢等金属材料的检验，常用的频率为1----5MHz之间。

超声波的主要特点是频率高，波长短，能量密度大，在工业探伤中主要利用了超声波的以下特性：（1）超声波方向性好。

第1题当某些晶体受到拉力或压力时会产生形变，从而晶体的表面上出现电荷，这种现象称为____效应A.压电B.振动C.逆压电D.应变答案:A您的答案：A题目分数：5此题得分：5.0批注：第2题下面的衰减类型中不属于材料特征的是A.扩散衰减B.吸收衰减C.散射衰减D.以上都是答案:A您的答案：B题目分数：5此题得分：0.0批注：第3题Vp、Vs、VR三者的大小关系是A.Vp>Vs>VRB.Vs>Vp>VRC.Vp>VR>VsD.VR>Vs>Vp答案:A您的答案：A题目分数：5此题得分：5.0批注：第4题下列哪个声学参数对缺陷的反应最为敏感？A.声时B.声幅C.频率D.声速答案:B您的答案：B题目分数：5此题得分：5.0批注：第5题声波透射法的波速属于A.一维波速B.二维波速C.三维波速D.以上皆是答案:C您的答案：B题目分数：5此题得分：0.0批注：第6题纵波声速___横波声速A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第7题声速(v)、波长(λ)和频率(f)三者的关系为A.f= v*λB.λ=f*vC.v =f*λD.v =f/λ答案:C您的答案：C题目分数：5此题得分：5.0批注：第8题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A您的答案：A题目分数：5此题得分：5.0批注：第9题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案：C题目分数：5此题得分：5.0批注：第10题声波透射法中,换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水答案:D您的答案：D题目分数：5此题得分：5.0批注：第11题根据介质质点的振动方向和波的传播方向的关系，机械波的种类分为纵波、横波、表面波等，用于声波透射法检测的波是____A.纵波B.横波C.表面波D.瑞利波答案:A您的答案：A题目分数：5此题得分：5.0批注：第12题已知混凝土中声波频率为50kHz，声波传播速度为4800m/s，试计算声波的波长A.9.6cmB.19.2cmC.8.3cmD.12cm答案:A您的答案：A题目分数：5此题得分：5.0批注：第13题下列材料中声速最低的是A.铝B.水C.玻璃D.不锈钢答案:B您的答案：B题目分数：5此题得分：5.0批注：第14题超过人耳听觉范围的声波称为超声波，它的频率高于A.20赫兹B.20千赫C.2千赫D.2兆赫答案:B您的答案：B题目分数：5此题得分：5.0批注：第15题可在液体中传播的超声波波型是A.纵波B.横波C.表面波D.以上都可以答案:A您的答案：B题目分数：5此题得分：0.0批注：第16题波振面为球面的声波在固体介质中的传播，波幅衰减与传播距离有关答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第17题预埋管超声波法无法测出桩身扩径答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第18题在声波透射法检测时，判断桩身缺陷的基本物理量有声时、波幅、接收信号的频率和接收波形答案:正确您的答案：正确题目分数：5此题得分：5.0批注：第19题当超声波在混凝土内部传播过程中遇到混凝土缺陷时将产生绕射，此时超声波在混凝土中传播的时间加长，计算出的声速也提高答案:错误您的答案：错误题目分数：5此题得分：5.0批注：第20题超声波在介质中的传播速度即为质点的振动速度答案:错误您的答案：错误题目分数：5此题得分：5.0批注：试卷总得分：85.0试卷总批注：企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。

超声知识考试题及答案一、单项选择题（每题2分，共20分）1. 超声波在介质中的传播速度取决于：A. 发射频率B. 超声波的强度C. 介质的密度和弹性模量D. 超声波的波长答案：C2. 超声波的频率越高，其：A. 分辨率越高，穿透力越强B. 分辨率越低，穿透力越强C. 分辨率越高，穿透力越弱D. 分辨率越低，穿透力越弱答案：C3. 多普勒效应在超声医学中主要用于：A. 测量组织的厚度B. 测量组织的硬度C. 测量血流速度D. 测量组织的密度答案：C4. 以下哪种组织对超声波的衰减最大？A. 肌肉B. 脂肪C. 骨骼D. 空气答案：C5. 超声造影剂的主要作用是：A. 增加组织的回声B. 减少组织的回声C. 提高组织的分辨率D. 增强血流信号的显示答案：D6. 超声波在人体内的传播过程中，遇到不同组织界面时会发生：A. 反射B. 折射C. 散射D. 吸收答案：A7. 超声波的波长越长，其：A. 分辨率越高B. 穿透力越强C. 分辨率越低D. 穿透力越弱答案：B8. 超声波在液体中的衰减主要取决于：A. 液体的温度B. 液体的粘度C. 液体的密度D. 液体的电导率答案：D9. 超声波的聚焦可以：A. 提高分辨率B. 增加穿透深度C. 减少声强D. 增加声强答案：D10. 超声波在医学诊断中的主要应用不包括：A. 组织结构的成像B. 血流动力学的评估C. 组织温度的测量D. 组织成分的分析答案：C二、多项选择题（每题3分，共15分）1. 超声波在医学诊断中的优势包括：A. 无创性B. 实时性C. 可重复性D. 价格低廉答案：ABCD2. 超声波的生物效应可能包括：A. 热效应B. 机械效应C. 空化效应D. 电磁效应答案：ABC3. 超声造影剂的类型包括：A. 微泡型B. 纳米粒子型C. 脂质体型D. 聚合物型答案：ABCD4. 超声波在组织中的传播特性包括：A. 反射B. 折射C. 散射D. 吸收答案：ABCD5. 超声波在医学中的应用领域包括：A. 产科B. 心血管C. 腹部D. 肌肉骨骼答案：ABCD三、判断题（每题1分，共10分）1. 超声波在软组织中的传播速度比在骨骼中快。

超声波检测基础知识汇总第一章超声波检测超声波检测定义：使超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。

超声检测的优点：（1）适用于金属、非金属和复合材料等多种制件的无损检测；（2）穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。

如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件；（3）缺陷定位较准确；（4）对面积型缺陷的检出率较高；（5）灵敏度高，可检测试件内部尺寸很小的缺陷；（6）检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。

超声检测的局限性：（1）对试件中的缺陷进行精确的定性、定量仍须作深入研究；(2)对具有复杂形状或不规则外形的试件进行超声检测有困难；(3)缺陷的位置、取向和形状对检测结果有一定影响；(4)材质、晶粒度等对检测有较大影响；(5)以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。

超声波检测的适用范围：从检测对象的材料来说，可用于金属、非金属和复合材料；从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等；从检测对象的形状来说，可用于板材、棒材、管材等；从检测对象的尺寸来说，厚度可小至1mm，也可大至几米；从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。

1.1超声波检测的基础知识1.1.1 超声波声波：频率在20～20KHz之间；次声波：频率低于20Hz；不容易衰减,不易被水和空气吸收.而次声波的波长往往很长,因此能绕开某些大型障碍物发生衍射.某些次声波能绕地球2至3周.某些频率的次声波由于和人体器官的振动频率相近,容易和人体器官产生共振,对人体有很强的伤害性,危险时可致人死亡超声波：频率大于20KHz。

方向性好,穿透能力强,易于获得较集中的声能,在水中传播距离远,可用于测距、测速、清洗、焊接、碎石、杀菌消毒等。

试题第1题声波透射法检测中，当声测管堵塞导致检测数据不全时，该如何处理？A.对上部检测完整的数据进行完整性评价B.可直接判为IV 类桩C.根据上部数据估计声测管堵塞处以下混凝土质量D.不得采用规范方法对整桩的桩身完整性进行评定答案:D您的答案： D题目分数：7此题得分：7.0批注：第2题下列关于声速的说法中，哪一项是正确的？A.用声波检测仪测得的声速与测距无关B.用声波检测仪测得的声速与声波频率无关C.超声波在介质中的传播速度就是声能的传播速度D.超声波在介质中的传播速度就是质点的运动速度答案:C您的答案： C题目分数：7此题得分：7.0批注：第3题声波透射法中测得的桩身混凝土声速是声波在无限大固体介质中传播的声速。

对同一根混凝土桩，声波透射法测出的声速应___ 低应变法测量出的声速。

A.大于B.小于C.等于D.小于等于答案:A 您的答案： A 题目分数：7此题得分：7.0批注：第4题超声波在混凝土中传播时，当混凝土质量差或存在缺陷时接收到的声波信号中，一般可以具有如下特征A.声时增大、频率变高B.声时减小、频率变低C.声时增大、频率变低D.声时减小、频率变高答案:C您的答案： C题目分数：7此题得分：7.0批注：第5题声波透射法中, 换能器在声测管内一般用___耦合A.空气B.黄油C.泥浆D.清水答案:D您的答案： D题目分数：7此题得分：7.0批注：第6题当声测管发生弯曲或倾斜时，按照JGJ106-2014 规范的规定，可以对声测管进行修正，请问规范规定修正的是什么？A.声时B.声速C.声幅D.测距答案:D您的答案： D题目分数：7此题得分：7.0批注：第7题在桩身某处粗骨料大量堆积往往会造成A.波速下降, 波幅下降B.波速下降, 波幅提高C.波速并不低, 有时反而提高,波幅下降D.波速提高, 波幅提高答案:C您的答案： C题目分数：7此题得分：7.0批注：第8题换能器直径 D 为30mm，将发收换能器置于水中，在换能器表面净距离d1=500mm、d2=200mm时测得仪器声时读数分别为t1=342.8 μs，t2=140.1 μs，请计算仪器系统延迟时间（即仪器零读数）t0 。
