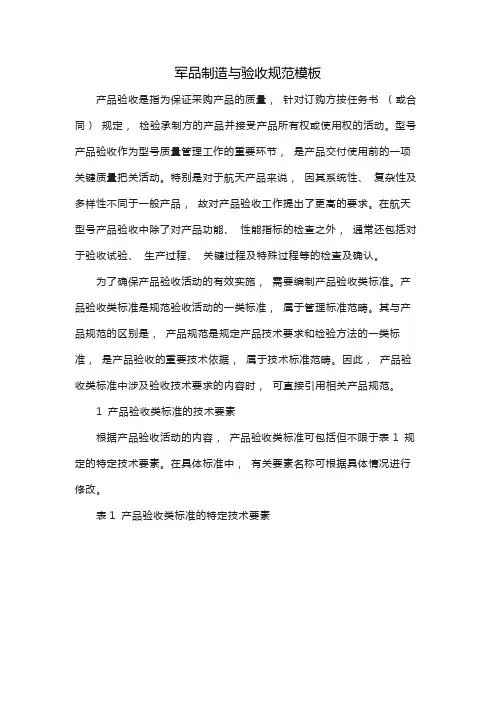

军品制造与验收规范模板
军品制造与验收规范模板产品验收是指为保证采购产品的质量，针对订购方按任务书（或合同）规定，检验承制方的产品并接受产品所有权或使用权的活动。
型号产品验收作为型号质量管理工作的重要环节，是产品交付使用前的一项关键质量把关活动。
特别是对于航天产品来说，因其系统性、复杂性及多样性不同于一般产品，故对产品验收工作提出了更高的要求。
在航天型号产品验收中除了对产品功能、性能指标的检查之外，通常还包括对于验收试验、生产过程、关键过程及特殊过程等的检查及确认。
为了确保产品验收活动的有效实施，需要编制产品验收类标准。
产品验收类标准是规范验收活动的一类标准，属于管理标准范畴。
其与产品规范的区别是，产品规范是规定产品技术要求和检验方法的一类标准，是产品验收的重要技术依据，属于技术标准范畴。
因此，产品验收类标准中涉及验收技术要求的内容时，可直接引用相关产品规范。
1 产品验收类标准的技术要素根据产品验收活动的内容，产品验收类标准可包括但不限于表1 规定的特定技术要素。
在具体标准中，有关要素名称可根据具体情况进行修改。
表1 产品验收类标准的特定技术要素2 要素编写方法2.1 验收相关方及职责该要素应明确实施验收活动的有关部门及其对应的职责。
一般包括验收方职责和被验收方职责，还可包括参与验收测试的第三方职责、验收专家组职责等。
验收方职责可包括：a）制定验收要求和产品验收具体实施计划，组织实施验收工作，对验收工作质量负直接责任；b）与交付方协调、确定验收日程，组织成立验收评审组；c）组织产品预验收，审查产品质量情况、有关技术和管理要求的执行情况及提供验收的有关资料；给出预验收结论、遗留问题及待办事项，并督促、跟踪落实情况；d）提出验收遗留问题或待办事项，督促、跟踪落实情况，并给出结论；e）对最终验收结论（含对遗留问题落实的跟踪）负责。
2.2 验收依据该要素应明确产品验收所依据的文件。
验收依据一般包括产品研制合同、产品研制任务书或技术协议书、产品保证要求（质量保证大纲）、产品验收大纲（或验收细则）、其他有关技术文件及标准等。
军工产品质量管理规定
军工产品质量管理规定军工产品质量管理规定是军工企业必须遵守的一系列规定和标准。
军工产品是重要的国家战略储备物资，其质量的稳定和可靠性直接影响到国家的安全和发展。
军工产品的质量管理是非常重要的一环，因此，制定一套科学、规范的管理规定，对确保军工产品的质量和安全具有非常重要的意义。
一、质量管理体系的建立要把质量管理作为企业内部管理的核心要素，在企业内部建立健全的质量管理体系。
应该从以下方面入手：（一）确定质量管理体系的组成和职责确定质量管理的机构及其职责，清楚各级岗位的职责和责任，确保企业中每个人都有清晰明确的工作职责和责任。
（二）建立质量控制规程要根据产品的特点制定适应性强、可跟踪的质量控制规程，注重标准的执行。
（三）建立质量保证体系要建立完善的检验、测试、评估、验证等质量保证机制，把产品出厂前的质量检测与质量追踪工作作为重要环节。
二、质量管理的具体规定军工企业在质量管理方面的规定应该具体化、清晰明确，以确保企业生产出的产品符合质量标准和国家相关法规的要求。
这些规定包括：（一）产品标准的制定与执行制定符合国家标准的产品标准，加强与相关部门的沟通、协同以及交流，确保质量控制和产品性能。
（二）质量检验和验证产品的质量检验和验证工作至关重要，要求检验员严格按照生产要求进行质量检验，确保产品完全符合质量标准和质量要求，才能放行生产。
（三）质量投诉的处理对于质量投诉问题，企业应该及时处理、追踪、及时反馈，注重客户关系维护。
（四）产品改进在产品研发、生产、销售过程中，要不断与市场接轨，及时意识到质量改进产品的必要性，积极引导生产技术优化，改进产品标准和质量控制方法。
三、监督和审查的重要性企业内部的质量监督和审查体系是质量管理的重要组成部分，能控制和削弱产品质量可能存在的安全风险因素。
主要内容包括：（一）周期性督查和抽样检验企业应当通过大规模抽样、检验、比较，科学分析大量的检验数据，及时发现与排除不合格品，维护监督结果的准确性和真实性。

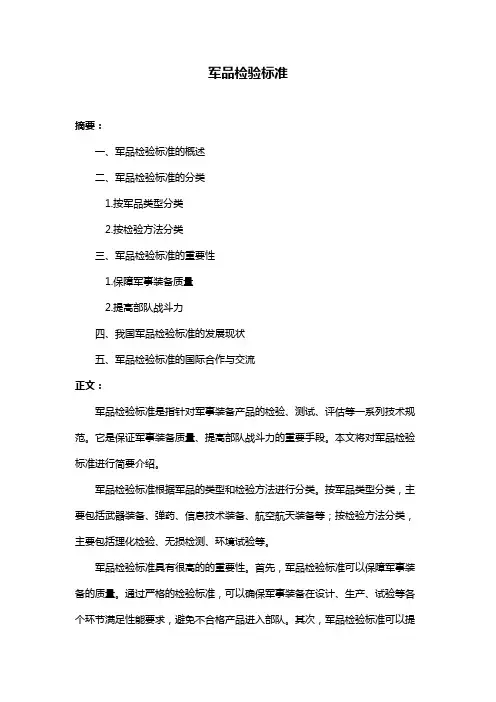

军品检验标准
军品检验标准
摘要：
一、军品检验标准的概述
二、军品检验标准的分类
1.按军品类型分类
2.按检验方法分类
三、军品检验标准的重要性
1.保障军事装备质量
2.提高部队战斗力
四、我国军品检验标准的发展现状
五、军品检验标准的国际合作与交流
正文：
军品检验标准是指针对军事装备产品的检验、测试、评估等一系列技术规范。
它是保证军事装备质量、提高部队战斗力的重要手段。
本文将对军品检验标准进行简要介绍。
军品检验标准根据军品的类型和检验方法进行分类。
按军品类型分类，主要包括武器装备、弹药、信息技术装备、航空航天装备等；按检验方法分类，主要包括理化检验、无损检测、环境试验等。
军品检验标准具有很高的的重要性。
首先，军品检验标准可以保障军事装备的质量。
通过严格的检验标准，可以确保军事装备在设计、生产、试验等各个环节满足性能要求，避免不合格产品进入部队。
其次，军品检验标准可以提
高部队战斗力。
高质量的军事装备可以提高部队的作战效能，保障国家的安全与稳定。
我国军品检验标准经过长期发展，已经形成了一套较为完善的体系。
随着科技的进步和军事装备的发展，我国的军品检验标准也在不断更新和完善。
在国际合作与交流方面，我国积极参与国际军品检验标准的制定，加强与其他国家的交流与合作，借鉴先进经验，不断提高我国军品检验标准的水平。
总之，军品检验标准对于保障军事装备质量、提高部队战斗力具有重要意义。
模块规范
阶段标记：密级：编号：AAA电源详细规范编写校核审查质量会签批准年月电源模块详细规范1范围1.1主题内容本规范规定了AAA型电源模块（以下称电源模块）的详细要求。
1.2 适用范围本规范适用于AAA电源模块的研制和生产及验收。
2引用文件GJB150A -2009 军用装备实验室环境试验方法GJB 360B—2009 电子及电器元件试验方法GJB 548B—2005 微电子器件试验方法和程序SJ 20668-1998 微电路总规范Q/HW 1824.1-2012 DC/DC电源模块测试方法3要求3.1详细规范产品各项要求应符合本规范规定的所有要求。
3.2产品保证要求按本规范供货的模块应满足本规范的各项适用要求，并经受和通过本规范的各项适用试验和检验。
3.3首件检验当合同中有规定时，模块应经受首件检验。
3.4鉴定按本规范供货的模块应进行鉴定；按本规范供货的模块应具备完整的设计文件、工艺文件、检验文件、详细规范、检验和试验记录；模块在研制生产中应遵守公司的相应的管理和控制制度。
3.5材料和元器件符合SJ20668-1998第3.5条规定。
及国产元器件需选用军品级，进口器件选用工业级及以上。
3.6设计和结构电源模块的设计和结构应符合本规范规定的各项要求。
3.6.1结构尺寸外形尺寸:xx⨯xx⨯xxmm3。
外形结构如图1所示：图13.6.2 封装模块采用实体封装，封装材料：硅胶。
3.6.3外壳材料和表面处理材料：铜。
引出端采用镀镍涂覆；外壳进行镀镍处理。
3.6.4引出端引出端满足图2和表1要求图2表1 引出端定义序号符号名称1 -Vin 输入端地2 +Vin 输入端3 -Vin 输入端地4 +Vin 输入端5 -Vin 输入端地6 +Vin 输入端7 -Vin 输入端地8 +Vin 输入端3.6.5推荐工作条件表2 推荐工作条件项目符号规范值单位最小典型最大输入电压VI 16 28 40 V 工作环境温度TA -55 25 +85 ℃3.6.6电特性电特性应该按表3的规定。
军工产品质量管理规定模版
军工产品质量管理规定模版第一章总则第一条为加强军工产品质量管理，确保军工产品的技术性能和安全可靠性，提高国防实力，制定本规定。
第二章适用范围第二条本规定适用于从事军工产品生产、测试和维修的相关单位及人员。
第三章质量管理体系第三条军工产品生产、测试和维修的单位应建立完善的质量管理体系，包括质量组织、质量管理岗位、质量管理制度等。
第四章质量管理责任第四条军工产品质量管理责任制度规定，明确质量管理的主体、责任和任务。
第五章质量控制第五条军工产品的质量控制应符合国家和军队的相关标准和规定，包括产品设计、采购、生产、测试和维修等全过程的质量控制。
第六章质量检验第六条军工产品的质量检验应严格按照国家和军队的相关标准和规定进行，包括产品外观、尺寸、材料、性能等方面的检验。
第七章不合格品处理第七条对于不合格的军工产品，应按照规定进行处理，包括修复、返工、报废等。
第八章质量记录第八条军工产品的质量记录应做到真实、准确、完整，包括产品设计、生产、测试和维修等全过程的质量记录。
第九章质量改进第九条军工产品质量改进应根据实际情况制定相应的改进措施，包括技术改进、管理改进等方面的措施。
第十章质量验收第十条军工产品的质量验收应严格按照国家和军队的相关标准和规定进行，保证产品质量符合要求。
第十一章质量监督第十一条相关部门和人员应加强对军工产品质量的监督，发现质量问题及时处理，确保军工产品质量。
第十二章处罚与赔偿第十二条对违反军工产品质量管理规定的单位和人员，应按照相关法律和规定进行处罚，并承担相应的赔偿责任。
第十三章其他规定第十三条其他与军工产品质量管理相关的事项，可根据实际情况进行制定。
第十四章附件第十四条本规定的附件包括质量管理制度和工作流程等。
第十五章违规处理第十五条对违反本规定的单位和人员，将追究相应的法律责任，并进行相应的处理。
第十六章附则第十六条本规定自发布之日起施行。

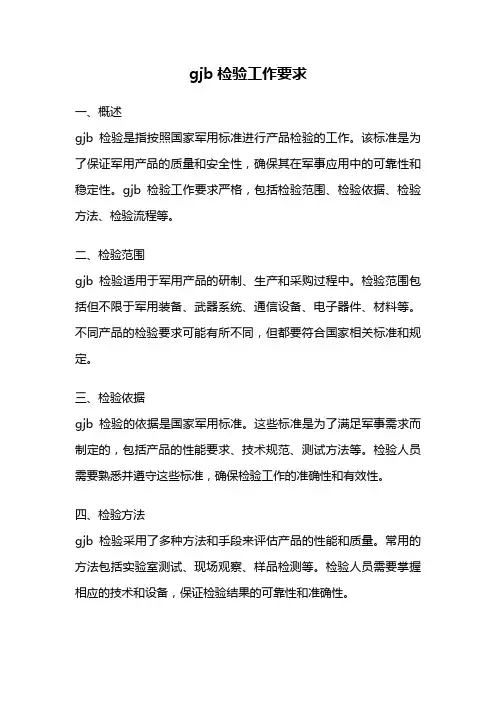

gjb检验工作要求
gjb检验工作要求一、概述gjb检验是指按照国家军用标准进行产品检验的工作。
该标准是为了保证军用产品的质量和安全性，确保其在军事应用中的可靠性和稳定性。
gjb检验工作要求严格，包括检验范围、检验依据、检验方法、检验流程等。
二、检验范围gjb检验适用于军用产品的研制、生产和采购过程中。
检验范围包括但不限于军用装备、武器系统、通信设备、电子器件、材料等。
不同产品的检验要求可能有所不同，但都要符合国家相关标准和规定。
三、检验依据gjb检验的依据是国家军用标准。
这些标准是为了满足军事需求而制定的，包括产品的性能要求、技术规范、测试方法等。
检验人员需要熟悉并遵守这些标准，确保检验工作的准确性和有效性。
四、检验方法gjb检验采用了多种方法和手段来评估产品的性能和质量。
常用的方法包括实验室测试、现场观察、样品检测等。
检验人员需要掌握相应的技术和设备，保证检验结果的可靠性和准确性。
五、检验流程gjb检验的流程一般包括以下几个步骤：1.确定检验任务：根据产品类型和需求，确定需要进行的检验任务。
2.制定检验计划：根据检验任务和标准要求，制定详细的检验计划，包括检验方法、检验样品、检验时间等。
3.准备检验环境：根据检验要求，准备相应的实验室、设备和人员。
4.进行检验操作：按照检验计划和方法，进行实际的检验操作，记录检验数据和结果。
5.分析检验结果：根据检验数据和标准要求，对检验结果进行分析和评估，判断产品是否符合要求。
6.编制检验报告：根据检验结果，编制详细的检验报告，包括产品信息、检验方法、检验结果等。
7.组织复核：检验报告需要经过相关部门的复核和确认，确保检验结果的准确性和可靠性。
8.结果处理：根据检验结果，确定产品是否合格，采取相应的措施，包括合格品的入库、不合格品的返工或报废等。
六、总结gjb检验工作要求严格，涉及到军事领域的安全和可靠性。
检验人员需要具备相关的技术和知识，熟悉国家军用标准，按照规定的流程进行检验工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
军工产品模块检验规范
编制/日期
审核/日期
批准/日期
1.目的
确保产品品质符合要求,提供军工产品模块检验的通用标准。
2.适用范围
适用于创智成科技股份有限公司军工产品模块的检验。
3.定义
3.1 灯光：正常检验条件下工作场所的灯光,300lx～700lx(标准500lx)；
3.2 位置：产品放置检验者正前面的30-50cm 距离处,检验者于产品成90±45 度；
3.3 正常视力：1.0 以上，无色盲、色弱等视觉缺陷。
3.4 人员要求：认真、细致、熟悉本检验标准。
3.5 检验和测试工具：防静电手环、手套、开箱刀、塞尺、游标卡尺、点规、10倍放大镜等。
3.6 检验数量及允收依据
进行全检
按照《国军标GJB 179A-96计数抽样检验程序》中的一般检查II类水平规定的数量进行判定允收。
3.7 判定标准
3.7.1 可接受条件
可接受条件是在未能达到完美的情况下，仍可保持生产装配过程的完整性的一种状态。
它优于最终产品的最低要求，能较好地考虑到生产过程中发生的变化情况。
3.7.2 不可接受条件
不可接受条件体现的是一种不能充分确保装配外形、安装或功能在最终使用环境中的可靠性的状态。
对缺陷状态的处理可按照设计、服务及客户的要求执行。
处理方式包含返工、修理、报废及特采。
4.权责
QE制订并修改此QII，其余制造，品管等相关部门按此标准检验并执行.产品外发时外发厂需依此标准执行。
5．程序内容
5.1 模块表面
5.1.1 检验方法
目视，全检。
增加使用放大镜检验项目：压接件处使用放大镜检验(如下图红色方框内)；
5.1.2 阻焊膜
5.1.2.1 阻焊膜颜色
可接受条件：阻焊膜呈显深绿或浅绿色，颜色均匀一致，无明显色差（顾客对阻焊膜颜色有特殊要求时按顾客要求验收）。
不可接受条件：阻焊膜颜色存在明显色差。
5.1.2.2 阻焊膜划伤
可接受条件：划伤没有造成基材、铜箔显露；无感划伤不允许超过30mm且同一板面不能多于两处；不允许存在有感划伤。
不可接受条件：划伤已经超出上述标准。
5.1.3 白斑
可接受条件：除非用于高压场合，白斑不作为拒收的理由。
不可接受条件：白斑用于高压场合。
5.1.4 气泡、分层
可接受条件：气泡和分层的面积不超过每板面积的1%，气泡或分层离板边的距离不大于2.5mm；分层和气泡没有造成导体间距至最少要求值。
不可接受条件：气泡和分层已经超出上述标准。
5.1.5 板面多余物
可接受条件：板面清洁。
不可接受条件：模块表面出现污垢或颗粒性物质，如尘土、碎屑、残渣、金属颗粒物等。
5.1.6 模块表面需清洁，不得有锈斑
可接受条件：清洁的金属表面有轻微的锈斑。
不可接受条件：金属表层或硬件上出现锈斑或有带颜色的残留物或有被腐蚀的痕迹。
5.1.7 铜箔导线/焊盘损坏—横截面的减小
不可接受条件：铜箔导线横截面的减少大于20%或焊盘的长或宽的减少大于20%。
5.1.8 焊盘离起
可接受条件：铜箔导线、焊盘与模块表层之间的离起高度不超过一个焊盘的厚度。
注：焊盘离起是焊接工艺中的一个典型现象，发现现象时应立即进行调查以确定根本原因，并努力克服及防止该问题的再次发生。
不可接受条件：导体、焊盘与模块表层之间的离起高度超过一个焊盘的厚度。
5.1.9 丝印
可接受条件：丝印字体应是宋体9号字，颜色白色，字迹清晰可见。
正反两面均需丝印且需确保正反面丝印内容正确且一致。
（如下图）
不可接受条件：丝印未符合上述标准。
5.2 元器件
5.2.1 检验方法
目视，全检。
5.2.2 元器件型号
可接受条件：元器件的主型号与元件表相同，当扩展名不同时可以查阅元器件一致性对照表确认可以代替或由设计人员书面确认可以代替。
不可接受条件：元器件的主型号与元件表不同。
5.2.3 无极性元器件方向
可接受条件：无极性元器件的方向标示同一批保持一致。
（如下图）
不可接受条件：无极性元器件的方向标示同一批不一致。
5.2.3.1 极性元器件、插座、三极管、开关
可接受条件：极性元器件、插座、三极管、开关的型号、字符、标示方向同一批保持一致。
（如下图）不可接受条件：极性元器件、插座、三极管、开关的型号、字符、标示方向同一批不一致。
5.2.4 直插件安装、整形
5.2.4.1 直插件高度
可接受条件：所有直插器件应排列整齐，协调，器件最高高度顶部不得超过导热板8.5mm。
在安装有导热板的模块中，直插件与导热板有一定的距离。
不可接受条件：排列不整齐，器件高度超过8.5mm直插件与导热板紧贴安装，没有间距。
5.2.4.2 高温套管
可接受条件：高温套管长短协调一致，横跨导热板和模块线条的分离元件必须加装高温导管。
不可接受条件：高温套管长短不一致导致器件安装不平衡，横跨导热板和模块线条的分离元件没有加装高温导管。
5.2.4.3 安装水平、均匀性
可接受条件：焊接后的元器件整体协调一致，没有东倒西歪，与模块保持等同距离。
不可接受条件：焊接后的元器件相互受到挤压、不平衡。
5.2.4.4 直插件引脚高度
可接受条件：直插件引脚露出模块高度在0.5-1.5mm。
（如下图）
不可接受条件：直插件引脚露出模块高度低于0.5mm或大于1.5mm。
5.2.5 贴片偏移
5.2.5.1 小外形晶体管
可接受条件：贴片未出现偏移或引脚偏移未出焊盘。
不可接受条件：贴片偏移引脚超出焊盘。
5.2.5.2 小外形集成电路、超小元型器件和具有底部端子散热的元器件
可接受条件：贴片未出现偏移或引脚宽度3/4在焊盘上。
不可接受条件：贴片出现偏移且引脚宽度至少1/4不在焊盘上。
5.2.5.3 圆柱形端子偏移
可接受条件：元器件无偏移，小于或等于元器件的直径的25%或焊盘宽度的25%取较小者。
不可接受条件：元器件偏移超出上述条件。
5.2.5.4 扁平欧翼型连线偏移
可接受条件：元器件无偏移或最大侧面偏移不大于引线宽度的25%或0.5mm，取较小者。
不可接受条件：元器件偏移超过上述范围。
5.2.6 元器件损伤
可接受条件：元器件完好无损，型号字符清晰可辨。
不可接受条件：元器件外观已有损坏，甚至可能影响到部分功能。
5.2.7 元器件安装的完整性
可接受条件：所有模块上的元器件均已按照元件表的要求安装，无漏装、多装。
不可接受条件：模块上的元器件有漏装和多装的。
5.3 元器件安装的正确性
可接受条件：所有元器件按规格标准组装于正确位置。
不可接受条件：有元器件未组装于正确位置。
5.4 其它异常情况
可接受条件：所有元器件均与按照元件表的要求安装，无叠装、立碑、焊反。
不可接受条件：有叠装、立碑、焊反现象。
5.5 焊点
可接受条件：焊锡适量、呈半圆形、焊点圆亮光滑，无虚焊、漏焊、假焊，无毛刺、砂眼、气孔。
不可接受条件：虚焊、漏焊、拉尖、焊点不饱满。
（如下图客退不良品）
5.6 与图纸一致性
可接受条件：同批次所有焊接后元器件必须全部符合图纸和元件表清单要求（包括数量、型号、备注栏内的说
明）
不可接受条件：焊接后元器件未全部符合图纸和元件表清单要求。
5.7 包装作业标准
5.7.1 标签要求
可接受条件：完全粘合，且没有剥离和破损的迹象。
条码/文本符合可读性的标准要求。
不可接受条件：标签有超过5%的面积离起或标签有明显划伤，破损和污迹或漏贴标签或标签不能满足可读要求。
5.7.2 卡通箱包装
可接受条件：卡通箱应完好，无受潮和破损。
纸托断裂横向未超过三分之一、纵向未超过四分之一。
纸托四周缺料未超过5cm。
卡通箱内产品数量与实际数量相符。
每个卡通箱外应有一个标贴,标贴书写清晰,标贴的内容与规格要求一致。
不可接受条件：受潮破损，有明显的油污、脏污。
纸托断裂横向超过三分之一、纵向超过四分之一。
纸托四周缺料超过5cm 或少一个角。
卡通箱产品数量与和实际数量不符。
缺标贴,标贴字迹不能辨认,标贴内容不符。
6、支持文件
《外观检验标准》IPC-A-610CD
《印制电路板模块电装检验细则》（709所企业标准）。
