在电源电路中保险丝都能起到什么样的作用

保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：φ2、φ3、φ4、φ5、φ6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC（中国、欧洲等）规格、MIT/KTL（日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力(承载能力)：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T）：保险丝所加负载电流与保险丝熔断时间的关系。

如何解决电源电路中的电流过载问题在电源电路中，电流过载是一种常见的问题，它会导致电路损坏、元器件过热或短路等严重后果。

因此，解决电流过载问题是非常重要的。

本文将介绍几种解决电源电路中电流过载问题的有效方法。

一、使用保险丝保险丝是一种常见的过载保护装置，它能够在电路中起到限流的作用。

当电流超过保险丝的额定值时，保险丝会自动断开电路，避免电路中的元器件受损。

因此，在设计电源电路时，应当根据所需电流选择合适额定值的保险丝，并将其合理地连接在电路中。

二、使用过载保护器件除了保险丝外，还可以使用其他过载保护器件来解决电源电路中的电流过载问题。

例如，热敏电阻是一种根据电流大小变化阻值的元件，当电流超过设定值时，其阻值会急剧上升，达到限流的目的。

另外，过载继电器也是一种常用的过载保护器件，它能够在电路中检测电流，并在电流超过设定值时切断电路。

三、合理设计电源电路在电源电路的设计中，应当根据设备的需求和使用环境来合理选择元器件和设计参数。

例如，选择合适功率的电源变压器，以确保电路能够稳定地工作。

此外，合理选择电阻、电容等元器件的参数，以适应所需要的电流。

同时，应当合理布局电路板，减小电路的阻抗，降低电流过载的风险。

四、定期检查和维护为了确保电源电路正常工作，应当定期对电路进行检查和维护。

检查电源电路中的元器件是否正常，清理元器件表面的灰尘和杂质，确保散热良好，防止因过热导致电流过载。

此外，还应当检查电源电路的连接是否松动或者损坏，及时进行修复或更换。

五、合理分配电源在大型电路系统中，为了避免电源电路中的电流过载问题，应当合理分配电源，减少负载在某一电源上的集中。

通过将负载均匀地分配到多个电源上，能够降低每个电源的负载，减少电流过载的风险。

总结：解决电源电路中的电流过载问题，可以采取多种方法。

使用保险丝或其他过载保护器件，合理设计电源电路，定期检查和维护，以及合理分配电源，都是有效的措施。

通过这些措施，可以保障电源电路的安全稳定工作，避免因电流过载而引起的损毁或事故。

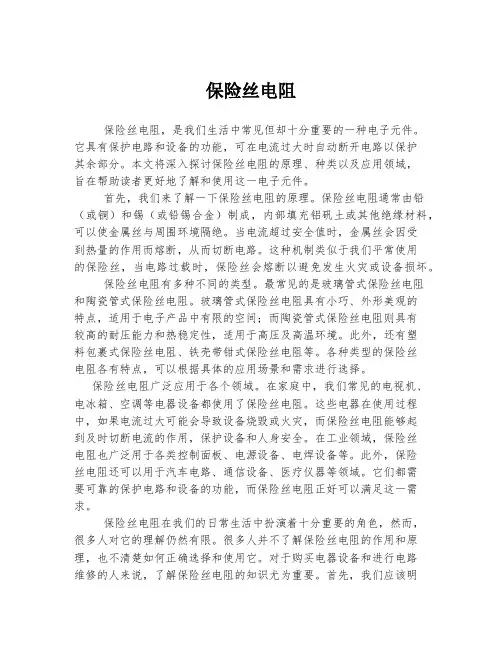

保险丝电阻保险丝电阻，是我们生活中常见但却十分重要的一种电子元件。

它具有保护电路和设备的功能，可在电流过大时自动断开电路以保护其余部分。

本文将深入探讨保险丝电阻的原理、种类以及应用领域，旨在帮助读者更好地了解和使用这一电子元件。

首先，我们来了解一下保险丝电阻的原理。

保险丝电阻通常由铅（或铜）和锡（或铅锡合金）制成，内部填充铝矾土或其他绝缘材料，可以使金属丝与周围环境隔绝。

当电流超过安全值时，金属丝会因受到热量的作用而熔断，从而切断电路。

这种机制类似于我们平常使用的保险丝，当电路过载时，保险丝会熔断以避免发生火灾或设备损坏。

保险丝电阻有多种不同的类型。

最常见的是玻璃管式保险丝电阻和陶瓷管式保险丝电阻。

玻璃管式保险丝电阻具有小巧、外形美观的特点，适用于电子产品中有限的空间；而陶瓷管式保险丝电阻则具有较高的耐压能力和热稳定性，适用于高压及高温环境。

此外，还有塑料包裹式保险丝电阻、铁壳带钳式保险丝电阻等。

各种类型的保险丝电阻各有特点，可以根据具体的应用场景和需求进行选择。

保险丝电阻广泛应用于各个领域。

在家庭中，我们常见的电视机、电冰箱、空调等电器设备都使用了保险丝电阻。

这些电器在使用过程中，如果电流过大可能会导致设备烧毁或火灾，而保险丝电阻能够起到及时切断电流的作用，保护设备和人身安全。

在工业领域，保险丝电阻也广泛用于各类控制面板、电源设备、电焊设备等。

此外，保险丝电阻还可以用于汽车电路、通信设备、医疗仪器等领域。

它们都需要可靠的保护电路和设备的功能，而保险丝电阻正好可以满足这一需求。

保险丝电阻在我们的日常生活中扮演着十分重要的角色，然而，很多人对它的理解仍然有限。

很多人并不了解保险丝电阻的作用和原理，也不清楚如何正确选择和使用它。

对于购买电器设备和进行电路维修的人来说，了解保险丝电阻的知识尤为重要。

首先，我们应该明确自己所需的保险丝电阻的额定电流和额定电压，以确保所选择的保险丝电阻能够正常工作。

此外，我们需要根据不同的应用场景选择合适类型的保险丝电阻。

保险丝的作用：1、正常情况下，保险丝在电路中起连接电路作用。

2、非正常（超负载）情况下，保险丝做为电路中的安全保护元件，通过自身熔断安全切断并保护电路。

二、保险丝的工作原理：保险丝通电时，由电能转换的热量使可熔体的温度上升。

正常工作电流或允许的过载电流通过时，产生的热量通过可熔体、外壳体向周围环境辐射，通过对流、传导等方式散发的热量与产生的热量逐渐达到平衡。

如果产生的热量大于散发的热量，多余的热量就逐渐积聚在可熔体上，使可熔体温度上升；当温度达到和超过可熔体的熔点时，就会使可熔体熔化、熔断而切断电流，起到了安全保护电路的作用。

三、保险丝的分类：1、按外型尺寸分为：©2、©3、©4、©5、© 6及其它。

2、按熔断特性分为：快速熔断型、中等延时熔断型、延时熔断型。

（还可分特快、强延时）。

3、按分断能力分为：低分断型、高分断型（还可分增强分断型）。

4、按安全标准（或使用地区）分为：UL/CSA（北美）规格、IEC （中国、欧洲等）规格、MIT/KTL （日本/韩国）规格等。

5、其它分类。

四、保险丝的特性术语：1 、额定电流：保险丝管的公称工作电流（正常条件下，保险丝长期维持正常工作的最大电流）。

2、额定电压：保险丝的公称工作电压（保险丝断开瞬间，能安全承受的最大电压）。

选用保险丝时，被选用保险丝的额定电压，应大于被保护回路的输入电压。

3、分断能力：当电路中出现很大的过载电流（如强短路）时，保险丝能安全切断（分断）电路的最大电流。

它是保险丝最重要的安全指标。

安全分断是指在分断电路中不发生喷溅、燃烧、爆炸等危及周围元、部件以至人身安全的现象。

4、过载能力（承载能力）：保险丝能在规定时间内维持工作的最大过载电流。

当流经保险丝的电流超过额定电流时，一段时间后熔体温度将逐渐上升以至最后被熔断。

UL标准规定：保险丝维持工作4小时以上，最大不熔断电流是额定电流的110%（微型保险丝管为100%）IEC标准规定：保险丝维持工作1小时以上，最大不熔断电流是额定电流的150%5、熔断特性（I-T ）：保险丝所加负载电流与保险丝熔断时间的关系。

一、什么是保险丝保险丝是一种保护电器的电子元器件，它通常串联在电路中，在故障电流增大到一定数值时，其自身熔断而切断电路，达到保护电路中其它设备的目的。

在电路过电流保护组件中最常用的就是保险丝。

传统的保险丝主要是由两端带有金属连接端子的管体和管内的金属熔体这两大部份组成且大多数保险丝的外型是圆柱形的，即所说的管状结构。

但现在高科技飞速发展的今天，一些特殊材料得到了很好的应用，保险丝行业已开始向产品微小型方向发展，先后出现了贴片式保险丝、表面粘着型保险丝等一系列新型产品。

二、保险丝的作用1.保险丝能承受由于电源或外部干扰而发生电流波动时一定范围的过载。

2.当电路中出现较大的过载电流时，保险丝应在规定的时间内切断过载电流，保护电路中其它电子零部件的安全。

3.当电路中发生短路出现很大电流时，保险丝能安全地切断电路，使它们免于因过电流造成破坏。

三、技术参数术语1.额定电流：又称保险丝的公称工作电流。

额定电流值通常有100mA、160mA、200mA、315mA、400mA、500mA、630mA、800mA、1A、1.6A、2A、2.5A、3.15A、4A、5A、6.3A等。

2.额定电压：又称保险丝的公称工作电压，额定电压值通常有24V、32V、63V、125V、250V等。

保险丝可以使用在等于或小于其额定电压的电压下使用，但一般不能使用在电路电压大于保险丝额定电压的电路中。

3.电压降：对保险丝在通额定电流，当保险丝达到热平衡即温度稳定下来时所测得的其两端的电压。

由于保险丝两端电压降对电路会有一定的影响，因此在欧规中有对电压降的明确规定，而在美规中则无要求。

4.过载电流：过载电流是指在电路中流过有高于正常工作时的电流。

如果不能及时切断过载电流，则有可能会对电路中其它电子零部件带来破坏。

短路电流则是指电路中局部或全部短路而产生的电流，短路电流通常很大，且比过载电流要大。

5.熔断特性：即时间/电流特性。

通常有两种表达方法，即I-T图和测试报告。

保险丝的工作原理是什么保险丝是一种用于电气设备中的重要安全装置，其主要作用是在电路中发生过载或短路时，迅速切断电流，以保护电气设备和防止火灾事故的发生。

那么，保险丝的工作原理究竟是什么呢？首先，我们需要了解保险丝的结构。

保险丝通常由导电体和绝缘体组成，导电体通常是金属丝或箔片，而绝缘体则是包裹在导电体周围的绝缘材料。

当电流通过保险丝时，导电体会受热融化或燃烧，从而切断电路，起到保护作用。

其次，保险丝的工作原理可以用热效应来解释。

当电流通过保险丝时，导电体会受到电阻加热，其温度会随着电流的增大而升高。

当电流超过保险丝的额定电流时，导电体的温度会升至熔点以上，导致导电体熔化或燃烧，从而切断电路。

这种基于热效应的工作原理使得保险丝能够在电路发生过载时及时切断电流，防止设备损坏和火灾的发生。

此外，保险丝的选择和安装也影响其工作原理。

根据不同的电气设备和电路特点，需要选择合适的额定电流和额定电压的保险丝。

此外，保险丝的安装位置也需要谨慎选择，以确保在电路发生故障时能够及时切断电流，起到保护作用。

总的来说，保险丝的工作原理是基于热效应的，当电流超过其额定值时，导电体受热融化或燃烧，从而切断电路，保护电气设备和防止火灾事故的发生。

正确选择和安装保险丝也是保证其工作原理有效的重要因素。

综上所述，保险丝的工作原理是基于热效应的，通过导电体受热融化或燃烧来切断电路，起到保护作用。

正确选择和安装保险丝也是保证其工作原理有效的关键。

希望本文能够帮助大家更好地理解保险丝的工作原理，从而更好地使用和维护电气设备，确保电气安全。

如何解决电源电路中的短路保护问题电源电路中的短路保护是一项重要而且常见的技术挑战。

当电路中出现短路情况时，电流会迅速增大，可能导致电源供应器故障、设备损坏，甚至可能引发安全事故。

因此，解决电源电路中的短路保护问题对于确保电路的稳定运行和使用安全至关重要。

本文将介绍几种常用的方法来解决电源电路中的短路保护问题。

一、过流保护方法过流保护是电源电路中应对短路的一种常用方法。

通过监测电路中的电流变化，当电流超过设定阈值时立即采取相应的保护措施。

下面将介绍两种常见的过流保护方法。

1. 电流限制器电流限制器是一种常用的过流保护方法，通过在电路中加入限流元件（如限流电阻或限流电感器）来限制电流的增大。

当电流超过设定阈值时，限流元件会发挥作用，限制电流的增加，达到保护电路的目的。

电流限制器设计简单、成本低廉，但是对电路的负载容量有一定的限制。

2. 电流保险丝电流保险丝是另一种常用的过流保护方法。

电流保险丝是一种熔断保护元件，当电流超过设定阈值时，电流保险丝会熔断，切断电路的连接，起到保护电路的作用。

选择适当的电流保险丝对于保护电路的稳定运行起到至关重要的作用。

二、过压保护方法除了过流保护外，过压保护也是电源电路中解决短路保护问题的重要手段。

当电路中出现过电压情况时，可能会导致电源供应器故障，设备受损。

下面将介绍两种常见的过压保护方法。

1. 过压保护电路过压保护电路是一种常见的过压保护方法。

通过引入过压检测电路，监测电路中的电压变化。

当电压超过设定阈值时，过压保护电路会自动切断电源供应，起到保护电路的作用。

这种方法灵活、可靠，能够及时发现过压情况并采取措施。

2. 过压保护器过压保护器是另一种常见的过压保护方法。

过压保护器一般安装在电路的输入端，当电压超过设定阈值时，过压保护器会自动切断电源供应，保护电路的稳定运行。

选择适当的过压保护器对于电路的保护起到至关重要的作用。

三、短路保护电路设计注意事项在设计电源电路中的短路保护电路时，有一些注意事项需要考虑。

保险丝的三大功能和选用的十大要素一个优质的或合适的保险丝至少应当符合三项要求：该断的时侯要断，不该断的时侯不能断，断的过程必需保证安全。

保险丝的第一功能是保护功能，也就是在需要保护的时侯保险丝应当起到作用，这也是我们选择保险丝时需要首先考虑的。

一般情况下保险丝的额定（电流）肯定要大于电路正常工作电流，且拥有肯定的过载本领，但假如余量过大，将会降低或减弱其保护功能，保险丝应当动作的时侯不动作，造成被保护的元器件损坏甚至更严重的不安全后果。

设计人员选用保险丝时的重要参考工具是保险丝制造商供给的产品规格书中的“时间电流特性曲线”。

由于曲线上所反映的熔断时间都是在正常大气条件下的，必要时我们还需要适当考虑环境温度等的影响。

选择恰当熔断特性的保险丝品种和恰当的额定电流规格才能充足保险丝的保护功能。

保险丝的第二功能是承载功能，也就是平常所说的耐脉冲本领，这是我们选择保险丝时必需同时考虑的紧要课题。

在保险丝使用的过程中，显现正常电流波动或瞬间脉冲的机会大大多于故障过电流，所以在某种意义上来说，这方面的考虑对保险丝的使用来说显得特别紧要和更具有实际意义。

只要保险丝的熔化热能值I2t大于电路脉冲的能量，保险丝就能够承受，“时间熔化热能曲线”是供给应设计人员选用保险丝时的耐脉冲本领的工具（同样地也可以采纳电流熔化热能曲线的形式），更进一步看保险丝在经受脉冲冲击时即使不熔断也会受到肯定的损伤，换句话说此时保险丝的I2t就会减小，也就是耐脉冲的本领降低了，所以在选择保险丝时还必需考虑这个衰减的因素，通常的简易计算需要放35倍的余量来保证保险丝有充足的耐脉冲本领。

保险丝的耐脉冲本领和它的保护性能是有冲突的，在这两个方面我们必需求得一个合理的平衡，找寻最佳的结合点。

选择有恰当熔化热能值的保险丝品种规格和放大充足并合理的安全余量才能充足保险丝的承载功能（耐脉冲本领）。

保险丝的第三功能是安全功能。

优质牢靠的保险丝应当在其动作前，动作中和动作后都能保证安全性，即安全地导通和安全地熔断。

电流保险丝原理
电流保险丝是一种用于保护电路的安全装置，可以防止过大的电流损坏电器设备或引发火灾。

电流保险丝的原理是利用金属导体的电阻特性和熔断效应。

一般而言，电流保险丝是由一个金属丝制成的，金属丝的材料和直径决定了保险丝的额定电流和熔断电流。

当电路中通过保险丝的电流超过了其额定电流时，金属丝会发热，达到一定温度后会熔断断开电路，阻止过大的电流继续流动。

这种熔断效应是基于金属丝的低熔点和高电阻率的特性。

当电路中通过的电流超过了保险丝的额定电流时，金属丝会发热，因为电阻率较高的金属丝导致其发热更快。

随着金属丝的温度上升，其熔点接近，最终会熔断断开电路。

通过使用电流保险丝，可以有效地保护电路和设备免受过大电流的损坏。

当电路中出现故障或过载时，保险丝能够断开电路，避免电流继续流动，从而减少事故的发生。

然而，需要注意的是，保险丝在熔断后需要更换，以确保电路的正常运行和安全。

总结起来，电流保险丝的原理是基于金属丝的电阻特性和熔断效应。

当电路中通过的电流超过保险丝的额定电流时，金属丝会发热并熔断，起到保护电路和设备的作用。

使用电流保险丝可以有效避免电路过载和故障带来的损害，确保电路的安全运行。
