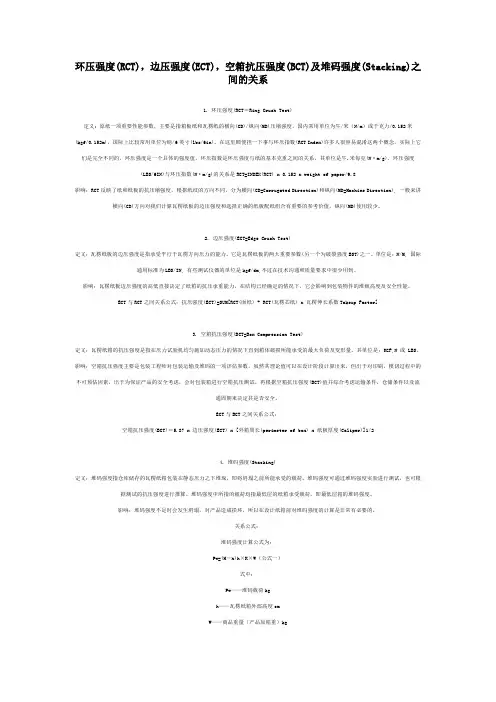

环压强度(RCT)，边压强度(ECT)，空箱抗压强度(BCT)及堆码强度(Stacking)之间的关系1. 环压强度(RCT＝Ring Crush Test)定义: 原纸一项重要性能参数，主要是指箱板纸和瓦楞纸的横向(CD)/纵向(MD)压缩强度，国内常用单位为牛/米（N/m）或千克力/0.152米(kgf/0.152m)，国际上比较常用单位为磅/6英寸(lbs/6in)。
在这里顺便担一下事与环压指数(RCT Index)许多人很容易混淆这两个概念，实际上它们是完全不同的，环压强度是一个具体的强度值，环压指数是环压强度与纸的基本克重之间的关系，其单位是牛.米每克(N·m/g). 环压强度(LBS/6IN)与环压指数(N·m/g)的关系是RCT=INDEX(RCT) x 0.152 x weight of paper/9.8影响：RCT反映了纸和纸板的抗压缩强度，根据纸纹的方向不同，分为横向(CD=Corrugated Direction)和纵向(MD=Machine Direction), 一般来讲横向(CD)方向对我们计算瓦楞纸板的边压强度和选择正确的纸板配纸组合有重要的参考价值，纵向(MD)使用较少。
2. 边压强度(ECT=Edge Crush Test)定义：瓦楞纸板的边压强度是指承受平行于瓦楞方向压力的能力。
它是瓦楞纸板的两大重要参数(另一个为破裂强度BST)之一。
单位是：N/M, 国际通用标准为LBS/IN, 有些测试仪器的单位是kgf/dm,不过在技术沟通和质量要求中很少用到。
影响：瓦楞纸板边压强度的高低直接决定了纸箱的抗压承重能力，在结构已经确定的情况下，它会影响到包装物件的堆载高度及安全性能。
ECT与RCT之间关系公式：抗压强度(ECT)=SUM[RCT(面纸) + RCT(瓦楞芯纸) x 瓦楞伸长系数Takeup Factor]3. 空箱抗压强度(BCT=Box Compression Test)定义：瓦楞纸箱的抗压强度是指在压力试验机均匀施加动态压力的情况下直到箱体破损所能承受的最大负荷及变形量。
【包装知识】瓦楞原纸计算公式汇总1. 定量1.1 定义定量也叫克重，按规定的试验方法，测定纸和纸板单位面积的质量，以克每平方（g·m-2）米表示。
定量的测定按照GB/T451.2（对应ISO 536）的规定进行。
1.2 计算公式定量按公式（1）计算，G 以克每平方米表示（g.m-2）：G= M ×10 g·m-2 .......................... ( 公式1)式中：G —试样的定量, g·m-2 ；M —10 张试样的总重量, g 。
1.3 检测意义定量是原纸的最基本特征之一，一方面它与价格有关，另一方面它的稳定性影响产品中得所有指标。
原纸定量影响到原纸的物理性能、原纸的采购价格、纸箱或纸盒生产成本的核算等, 可以说定量影响到纸箱生产的整个过程。
2. 紧度2.1 定义紧度是单位体积纸和纸板的质量，由定量除以厚度计算得出，以克每立方米（g·m-3）表示。
2.2 计算公式紧度在测量完试样的定量和厚度后，按下公式(2)计算紧度，单位为（g·m-3）。
紧度D = G/δ .................................... ( 公式2)式中：G —试样的定量，g·m-2 ；例如：如某长网纸机生产的80 g·m-2 的B 级瓦楞原纸，其厚度为136μm，计算其“紧度”：紧度：D = 80 g·m-2 / 0.136mm= 80×10-4g·cm-2 / ( 0.136/10)cm= 80 / 136 g·cm-3= 0.59 g·cm-32.3 检测意义原纸的“紧度”，顾名思义，是它的纤维结构在制造过程中，受加工作用力而变得牢固的程度。
“紧度”大，纸的挺度好，做出的纸箱戳穿强度、耐破度、耐折度、耐压强度就高；“紧度”小，纸的挺度差，做出的纸箱戳穿强度、耐破度、耐折度、耐压强度就低。
常用计量单位换算表大全1.压力单位:1 公斤力/厘米2(kgf/cm2) = 0.0981 MPa1 毫米水柱(mmH2O) = 9.81×10-6 MPa1 巴(bar) = 0.1 MPa1 毫米水银柱(mmHg) = 1.333×10-3 MPa1 标准大气压(atm) = 0.1013 MPa1 英寸水柱(inH2O) = 2.49×10-4 MPa1 磅/英寸2(psi,lb/in2) = 6.89×10-3 MPa1 英尺水柱(ftH2O) = 2.984×10-3 MPa1 盎司/英寸2(ozf/in2) = 4.31×10-4 MPa1 英寸汞柱(inHg) = 3.386×10-3 MPa2. 面积单位:1 in2 = 6.452×10-4 m21 mi2 = 2.59×106 m21 ft2 = 0.0929 m21 km2 = 106 m23. 体积单位:1 升(L,dm3) = 10-3 m31 in3 = 0.01639 L1 美国加仑(USgal) = 3.78543 L1 ft3 = 28.317 L1 英国加仑(UKgal) = 4.54374 L1 美国夸脱(qt) = 0.94636 L1 美国桶(bbl,石油) = 158.98 L4. 质量单位:1 牛顿(N) = 0.102 kg1 磅(lb) = 0.454 kg5. 长度单位1 英寸(in) = 0.0254 m1 英里(me) = 1609.35 m1 英尺(ft) = 0.3048 m1 微米(μm) =10-6 m6. 温度单位:(℉- 32)×5/9 = ℃K - 273.15 = ℃7. 流量单位:7.1 体积流量单位1 m3/h = 0.01667 m3/min1 UKgal/min = 4.546×10-3 m3/min1 L/min = 10-3 m3/min1 USgal/min = 3.785×10-3 m3/min1 ft3/h = 4.719×10-4 m3/min1 美国桶/天(bbl/d) = 1.104×10-4 m3/min7.2 质量流量单位1 kg/h = 0.01667 kg/min1 lb/h = 7.56×10-3 kg/minCv值：水流量(US gal/min)于60℉下，流经差压为 1psi 之阀门而所得出之流量定值。
1.基本概念环压强度：环形试样边缘受压直至压溃时所能承受的最大压缩力，以kN/m表示。
环压强度：R=F/152（F是试样压溃时读取的力值，单位N； 152是试样的长度，单位mm）相关概念：环压强度指数的概念：平均环压强度除以定量，以N·m/g表示。
环压指数：Rd=1000R/W（R表示环压强度，单位kN/m；W是试样的定量，单位g/m2）边压强度：一定宽度的瓦楞纸板试样，在单位长度上所能承受的压力，它是指承受平行于瓦楞方向压力的能力。
边压强度以N/m表示。
边压强度R=F×1000（换算单位）/L（R表示垂直边缘抗压强度，N/m；F表示最大压力，N；L表示试样长边的尺寸，mm）抗压强度：瓦楞纸箱在压力试验机均匀施加动态压力下至箱体破损的最大负荷及变形量2.三者之间的关系（1）环压强度是针对原纸而言的；边压强度是针对瓦楞纸板而言的；抗压强度则是针对整个瓦楞纸箱而言的；（2）原纸的环压强度决定瓦楞纸板的边压强度；而瓦楞纸板的边压强度决定了瓦楞纸箱的抗压强度；（3）可以由原纸的环压强度计算纸板的边压强度，用下面的公式：P m——瓦楞纸板边压强度（N/m）；R1——外面纸环压强度（N/0.152m）；R2——内面纸环压强度（N/0.152m）；CMT——瓦楞芯平压强度（N/0.152m）；（4）纸箱抗压强度的计算可以分为两类：一类根据瓦楞纸板原纸，即面纸和芯纸的测试强度来进行计算，另一类则直接根据瓦楞纸板的测试强度进行计算。

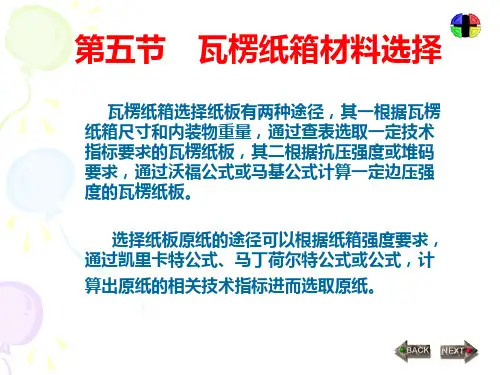

常用的公式有5个，可以根据不同的已知条件灵活运用着5个公式进行瓦楞纸板的配纸和瓦楞纸箱抗压强度的预测：①凯里卡特（K.Q.Kellicutt）公式a. 凯里卡特公式（主要针对0201型纸箱）P——瓦楞纸箱抗压强度（N）；P x——瓦楞纸板原纸的综合环压强度（N/cm）；aXz——瓦楞常数；Z——瓦楞纸箱周边长（cm）；J——纸箱常数。
瓦楞纸板原纸的综合环压强度计算公式如下R n——面纸环压强度测试值（N/0.152m）R mn——瓦楞芯纸环压强度测试值（N/0.152m）C——瓦楞收缩率，单瓦楞纸板的综合环压强度可由下式计算双瓦楞纸板的综合环压强度可由下式计算纸箱抗压强度公式中的15.2（cm）为测定原纸环压强度时的试样长度。
瓦楞纸板经过模切、压痕、钉箱或粘箱制成瓦楞纸箱。
瓦楞纸箱是一种应用最广的包装制品，用量一直是各种包装制品之首。
包括钙塑瓦楞纸箱。
随着工业的进步传统的裱胶.去边.压痕机器逐步被大线及单面机所取代，这也大大加快了加工效率，提高了行业的竞争力，推动了整体的市场经济加速发展。
一、概述1、印刷包装行业的印刷方式主要有：平版胶印（油墨彩色印刷）、凸版印刷（纸箱水墨印刷）。
其中，纸箱水性印刷相比彩色印刷具有强度高、成本低、生产效率高（交期快），整体印刷效果接近彩印，广泛适用于产品的运输包装。
2、瓦楞纸箱主要生产工序瓦楞纸板自动生产线、印刷工序、后加工及成型工序；目前印刷工作已基本实现印刷、开槽、模切、粘箱、包装一次成型自动化作业。
二、水性印刷原理1、水性印刷属于加色法印刷。
彩色原稿经过电子分色制版成反面图象，然后通过印刷机进行印刷，将水墨从印刷机网纹辊上转移到印刷版上，再将水墨从印刷版上转移到瓦楞纸板上。
通过套色、叠色得到正面的图象，实现原稿样箱的复制，再现原稿的质量。
2、四原色原理：红、黄、兰、黑（严格来说是三原色：红、黄、兰）间色：两种原色相加：红+黄=橙色（橙红、橙黄）；红+兰=紫色（樱红、茄紫）；兰+黄=绿色（深绿、嫩绿）。
三、印前技术（传统制版）1、彩色原稿经过电子分色处理成单色然后出菲林片（阴图软片）；2、背曝光：用紫外线对版材的背面进行曝光，形成印版底基；3、主曝光：揭去版材正面的保护膜，放上阴图片、覆盖真空膜，真空抽好后，用紫外线进行主曝光，将阴图片的内容转移到印版上；4、洗版：在洗版机中用药水进行洗版，洗掉印版上未曝光的树脂，形成凹凸的印刷版。
5、烘干：6、去粘：紫外线光源照射；7、后曝光：硬度调整。
四、印刷材料----原纸1、原纸分类1．1：瓦楞原纸（corrugating medium）国家标准分为A级、B级、C级、D级四种。
D级瓦楞纸基本被市场淘汰，很少厂家购买使用。
1．2：箱板纸(linerboard)1.2.1：牛皮卡纸(美卡、俄卡)。
纸板边压强度的推算方法瓦楞纸板的边压强度等于组成纸板各层原纸的横向环压强度之和，对于坑纸，其环压值为原纸环压强度乘以对应的瓦楞伸长系数。
单瓦楞纸板Es＝ (L1+L2+r×F)双瓦楞纸板Ed＝ (L1+L2+L3+r×F+r1×F1)三瓦楞纸板Et＝ (L1+L2+L3+L4+r×F+r1×F1+r2×F2)式中L1、L2、L3、L4分别为瓦楞纸板面纸、里纸及中隔纸的环压强度(N/m)；r、r1、r2表示瓦楞伸长系数（见表二）；F、F1、F2表示芯纸的环压强度(N/m)；表二不同楞型的伸长系数及纸板厚度楞型 A C B E伸长系数(r) 1.53 1.42 1.40 1.32纸板厚度 5 4 3 1.5注：1. 不同瓦线设备，即使是同一种楞型，由于其瓦楞辊的尺寸不同，瓦楞伸长系数也存在偏差，所以纸箱企业在使用表二进行推算时需根据工厂的设备情况对伸长系数进行调整。
2. 双坑、三坑纸板的厚度就是由各单坑厚度简单相加。
举例：有一款K纸板，用纸配置为230K//已知230K的横向环压强度为2208N/m，的环压为516 N/m ，的环压为1328 N/m求其边压强度。
题解:查表得C瓦楞伸长系数为r=1.42根据公式ES＝ (L1+L2+r×F)＝ (2208+1328+1.42 ×516)＝ 4269 N/m表三纸箱抗压强度值修正表印刷工艺修正（瓦楞板为印刷底材）印刷工艺单色印刷双色及三色印刷四色套印，满版面实地抗压强度调整减6~8%，文字内容越多，印刷面积越大，减幅越大减10-15%，文字内容越多，印刷面积越大，减幅越大四色套印减20%，满版面实地减20%，满版实地加多色减30% 长宽高尺寸及比例高度及长宽比长宽比大于2 箱高超过抗压强度调整减20% 减8%开孔方式开孔方式及位置纸箱侧唛各加一通气孔两侧唛各一个手挽两侧唛各一个手挽，正唛一个手挽抗压强度调整减10% 减20% 减30%模切工艺模工工艺平压平啤切圆压平啤切圆压圆啤切抗压强度调整减5% 减20% 减25%综合举例有一款彩盒，其坑型为BE坑；尺寸为510×420×；五层纸的用纸配置为350华丰白板/112VISY坑纸/125理文B纸/112VISY F纸/175理文A纸；平压平啤切时两侧唛各打一个手挽，已知350华丰W环压为2900N/m、112VISY F纸环压为740N/m、125理文B纸环压为1100N/m、175理文A环压为1420N/m；试推测其抗压值。
