2018年中考物理重点题型专项复习题库：简答题20道

题型训练(四) “效率”计算专题1．[2016·兰州]某燃气热水器工作时，燃料燃烧产生热量的功率为 20 kW，水温升高25 ℃时，每分钟的出水量为 10 L，已知c水＝4.2×103 J/(kg·℃)，ρ水＝1.0×103 kg/m3。

求：(1)1 min 内水吸收的热量。

(2)热水器的效率。

2．随着人们生活水平的提高，小汽车已经成为一种普遍的代步工具。

王伟家新买了一辆小汽车，国庆节，他带着家人前往黄山度假，在出发前到加油站加了20 L汽油，在一段平直的高速公路上，以25 m/s的速度匀速行驶，汽车发动机的牵引力为1000 N。

汽油的密度为0.73×103 kg/m3，汽油的热值为4.6×107 J/kg。

(1)所加的汽油质量为多少千克？(2)小汽车以25 m/s的速度匀速行驶时，牵引力的功率是多少？(3)若这次旅游全程往返200 km，所加的汽油也刚好用完(假设汽油能完全燃烧)，求这辆小汽车发动机的热效率(结果保留一位小数)。

(提示：小汽车发动机的热效率等于汽车牵引力做的功与汽油完全燃烧所放出热量的比值)3．[2017·衢州]节选近年来，衢州城乡积极推进屋顶光伏电站工程，为家用电器提供能量。

图T4－4甲为某型号面包机，图乙为光伏电站模式图。

回答下列问题：(1)电动机和电热丝的连接方式是________________________________________________________________________。

(2) 计算面包机正常搅拌时的电流。

(计算结果保留两位有效数字)(3)若小柯家屋顶太阳能电池板的光照面积为20 m2，1 m2面积上平均1 min接收太阳能4.8×104 J，太阳能电池板的光电转化效率为20%。

计算小柯家太阳能电池板的输出功率。

(4)为获得更多的太阳能，衢州地区在屋顶铺设太阳能电池板时，一般情况下应将它朝向________(选填“东”“南”“西”或“北”)面。

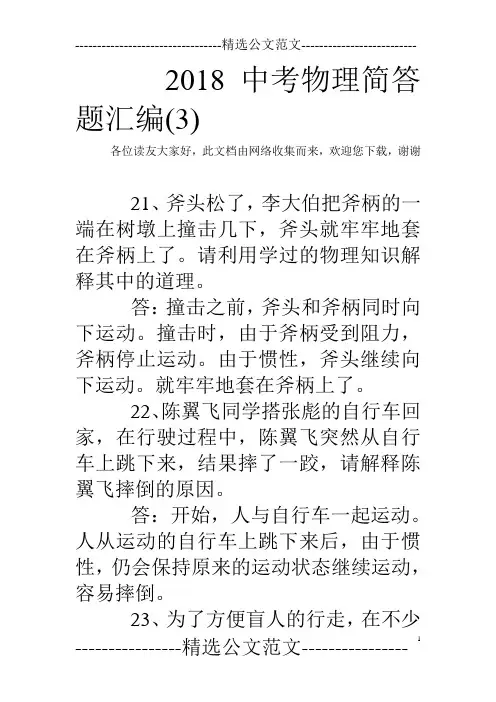

2018中考物理简答题汇编(3)各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢21、斧头松了，李大伯把斧柄的一端在树墩上撞击几下，斧头就牢牢地套在斧柄上了。

请利用学过的物理知识解释其中的道理。

答：撞击之前，斧头和斧柄同时向下运动。

撞击时，由于斧柄受到阻力，斧柄停止运动。

由于惯性，斧头继续向下运动。

就牢牢地套在斧柄上了。

22、陈翼飞同学搭张彪的自行车回家，在行驶过程中，陈翼飞突然从自行车上跳下来，结果摔了一跤，请解释陈翼飞摔倒的原因。

答：开始，人与自行车一起运动。

人从运动的自行车上跳下来后，由于惯性，仍会保持原来的运动状态继续运动，容易摔倒。

23、为了方便盲人的行走，在不少街道的人行道上铺设有凹凸刻纹的忙道。

请你运用所学的物理知识分析，为什么盲人道不用盲杖也能在盲道上像正常人一样行走?答：人走在凹凸刻纹的盲道，脚的受力面积变小，在压力一定时，根据P=F/s可知，人的脚受到的压强变大，人会有明显的感觉，是否偏离盲道，盲人会根据感觉做出判断，所以盲人道不用盲杖也能在盲道上像正常人一样行走。

24、刚刚包好的饺子，放入水中会下沉：而过一会儿饺子会浮起来，为什么?答：饺子刚下锅时，由于饺子的平均密度大于水的密度，浸没在水中，所受浮力小于其所受重力，所以下沉;过了一会，由于饺子内空气受热膨胀，使饺子的体积增大，其所受浮力也随之增大，当浮力大于重力时，饺子就会上浮。

25、当火车驶过时，如果离火车太近，容易发生危险，为什么?答：当火车驶过来，带动着它周围的空气以很大的速度向前流动，人朝向火车的一侧空气流速快，而人体背向火车一侧空气流速慢，而流体流速快的地方压强小，这样就会产生一个指向火车的压强差，也就产生了一个指向火车的压力差，在这个压力差的作用下，人很容易被推向火车，造成危险。

各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。

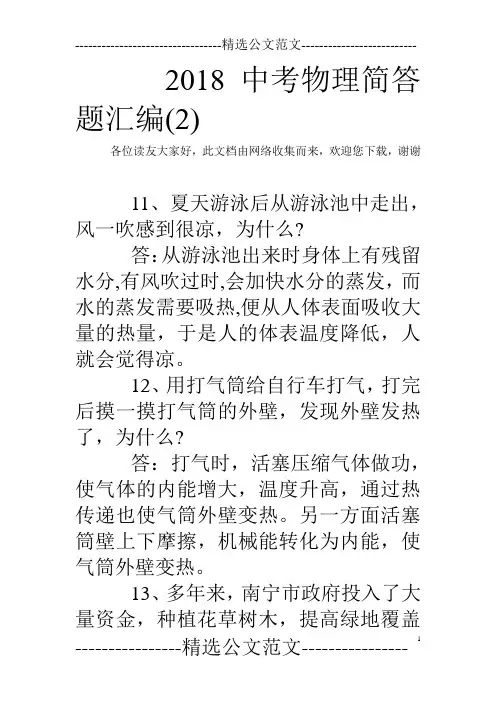

2018中考物理简答题汇编(2)各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢11、夏天游泳后从游泳池中走出，风一吹感到很凉，为什么?答：从游泳池出来时身体上有残留水分,有风吹过时,会加快水分的蒸发，而水的蒸发需要吸热,便从人体表面吸收大量的热量，于是人的体表温度降低，人就会觉得凉。

12、用打气筒给自行车打气，打完后摸一摸打气筒的外壁，发现外壁发热了，为什么?答：打气时，活塞压缩气体做功，使气体的内能增大，温度升高，通过热传递也使气筒外壁变热。

另一方面活塞筒壁上下摩擦，机械能转化为内能，使气筒外壁变热。

13、多年来，南宁市政府投入了大量资金，种植花草树木，提高绿地覆盖率，修建人工湖，扩大水域面积，大大改善了市民的居住环境，让全市民享受到了“绿城”带来的实惠。

请你运用所学的物理知识，分析说明绿化城市、修建人工湖对改善居住环境所带来的好处。

答：花草树木对声音有一定的吸收作用，起到减弱噪音的作用人工湖，水的比热容较大，吸收或放出热量时温度度数变化较小，即温差小，有恒温作用。

14、小刚家电热毯的电阻线断了，他爸爸将电阻线接上后继续使用，在使用过程中发现接头处又被烧断了。

请你运用所学的物理知识解释接头处烧断的原因?答：电热毯接头处的接触电阻很大,根据焦耳定律Q=I?2;Rt,在电流和通电时间相同时，电阻越大,发热量越大,因此通电一段时间后,那里聚集了太多的热量导致温度太高,所以烧坏。

15、请你解释一下，为什么接在电路中的电炉子的电炉丝热得发红，而与其串联在一起的导线却不怎么热?答：电炉丝和铜导线串联，串联电流处处相等，而电炉丝的电阻远大于铜导线的电阻，根据Q=I?2;Rt，可知在相同时间内，电炉丝的发热远大于铜导线各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。

2018年中考物理专题复习卷: 物态变化一、选择题1.下列关于热现象的说法，正确的是（）A.雾凇的形成是升华现象B.霜的形成是凝固现象C.露的形成是汽化现象D.雾的形成是液化现象【答案】D【解析】A. 雾凇的形成是水蒸气变为固态的过程，属于凝华现象，A不符合题意；B. 霜的形成是水蒸气变为固态的过程，属于凝华现象，B不符合题意；C. 露的形成是水蒸气变为液态的过程，属于液化现象，C不符合题意；D. 雾的形成是水蒸气变为液态的过程，属于液化现象，D符合题意；故答案为：D。

【分析】雾凇、霜是气体形成的固体，是凝华现象，露、雾是由气体形成的液体现象，是液化现象，2.夏天天气热，许多同学喜欢吃冰棒。

哟！刚买的冰棒周围还冒着“白烟”，这“白烟”是（）A.冰棒升华所致B.空气中的水蒸气液化形成的C.口里冒出的白烟D.空气液化而成【答案】B【解析】夏天剥开冰棒纸时，可以看到冰棒的周围冒“白烟”，“白烟”是由空气中的水蒸气遇到冷的冰棒液化形成的，B符合题意，ACD不符合题意。

故答案为：B。

【分析】水蒸气变成小水珠时是液化现象，有时会看到白气.3.下列说法正确的是（）A. 0℃的冰比0℃的水冷B. －6读作“零下6摄氏度”C. 正常情况下，人的体温约为25℃D. 任何情况下，水的沸点都是100℃【答案】B【解析】A，0℃的冰比0℃的水冷，根据温度是表示物体的冷热程度，A不符合题意；B，－6读作“零下6摄氏度”，该温度的读法：零下6摄氏度（或负六摄氏度）,B符合题意；C，正常情况下，人的体温约为37℃，C不符合题意；D，任何情况下，水的沸点都是100℃，对于水的沸点高低与外界的大气压强大小有关，D不符合题意。

故答案为：B.【分析】本题考查的是对生活中温度高低的估测。

属于基础题。

4.图中的四个物态变化实例，属于吸热的是（）A. 春风,湖水上冰化成水B. 盛夏,草叶上形成露珠C. 深秋枫叶上形成霜D. 寒冬河水结成冰【答案】A【解析】A、冰化成水时熔化现象，是吸热的过程，A符合题意；B、露是液化现象，是放热的过程，B不符合题意；C、霜是凝华现象，是放热的过程，C不符合题意；D、河水结冰是凝固现象，是放热过程，D不符合题意。

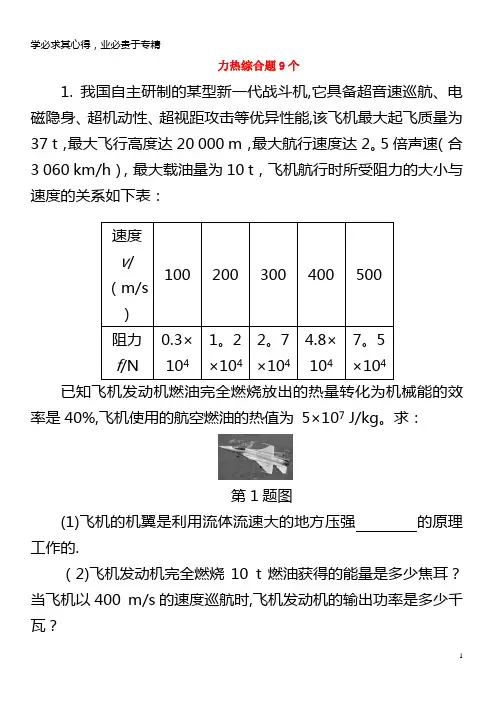

力热综合题9个1. 我国自主研制的某型新一代战斗机,它具备超音速巡航、电磁隐身、超机动性、超视距攻击等优异性能,该飞机最大起飞质量为37 t，最大飞行高度达20 000 m，最大航行速度达2。

5倍声速（合3 060 km/h），最大载油量为10 t，飞机航行时所受阻力的大小与速度的关系如下表：速度v/（m/s）100200300400500阻力f/N 0.3×1041。

2×1042。

7×1044.8×1047。

5×104已知飞机发动机燃油完全燃烧放出的热量转化为机械能的效率是40%,飞机使用的航空燃油的热值为5×107 J/kg。

求：第1题图(1)飞机的机翼是利用流体流速大的地方压强的原理工作的.（2)飞机发动机完全燃烧10 t燃油获得的能量是多少焦耳？当飞机以400 m/s的速度巡航时,飞机发动机的输出功率是多少千瓦？（3)若在飞机油箱中加满燃油，并且以500 m/s的速度巡航时,飞机的最大航程约是多少千米?【答案】（1)小解：（2)燃油完全燃烧放出的热量Q＝mq＝10×103 kg×5×107 J/kg＝5×1011 J由表中数据可知，飞机以400 m/s的速度巡航时，所受阻力为4。

8×104 N,则飞机发动机的输出功率P＝Fv＝4.8×104 N×400 m/s＝1.92×107 W＝1.92×104 kW(3）由（1）可知Q＝5×1011J,已知飞机发动机燃油完全燃烧放出的热量转化为机械能的效率是40%，则有用功W＝40%×Q＝40％×5×1011 J＝2×1011 J根据表格查出500 m/s时的阻力为7.5×104 N，则由W＝Fs ＝fs，可得s＝错误!＝错误!≈2。

7×106 m＝2。

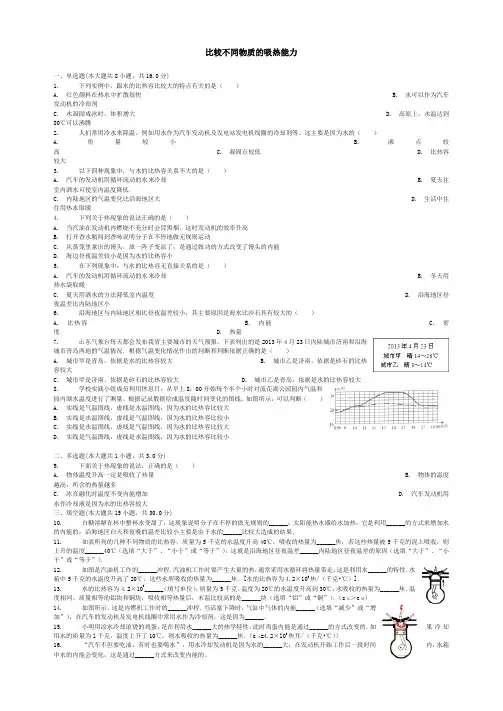

比较不同物质的吸热能力一、单选题(本大题共8小题，共16.0分)1. 下列实例中，跟水的比热容比较大的特点有关的是（）A. 红色颜料在热水中扩散很快B. 水可以作为汽车发动机的冷却剂C. 水凝固成冰时，体积增大D. 高原上，水温达到80℃可以沸腾2. 人们常用冷水来降温。

例如用水作为汽车发动机及发电站发电机线圈的冷却剂等。

这主要是因为水的（）A. 质量较小B. 沸点较高C. 凝固点较低D. 比热容较大3. 以下四种现象中，与水的比热容关系不大的是（）A. 汽车的发动机用循环流动的水来冷却B. 夏天往室内洒水可使室内温度降低C. 内陆地区的气温变化比沿海地区大D. 生活中往往用热水取暖4. 下列关于热现象的说法正确的是（）A. 当汽油在发动机内燃烧不充分时会冒黑烟，这时发动机的效率升高B. 打开香水瓶闻到香味说明分子在不停地做无规则运动C. 从蒸笼里拿出的馒头，放一阵子变凉了，是通过做功的方式改变了馒头的内能D. 海边昼夜温差较小是因为水的比热容小5. 在下列现象中，与水的比热容无直接关系的是（）A. 汽车的发动机用循环流动的水来冷却B. 冬天用热水袋取暖C. 夏天用洒水的方法降低室内温度D. 沿海地区昼夜温差比内陆地区小6. 沿海地区与内陆地区相比昼夜温差较小，其主要原因是海水比沙石具有较大的（）A. 比热容B. 内能C. 密度D. 热量7. 山东气象台每天都会发布我省主要城市的天气预报，下表列出的是2013年4月23日内陆城市济南和沿海城市青岛两地的气温情况．根据气温变化情况作出的判断和判断依据正确的是（）A. 城市甲是青岛，依据是水的比热容较大B. 城市乙是济南，依据是砂石的比热容较大C. 城市甲是济南，依据是砂石的比热容较大D. 城市乙是青岛，依据是水的比热容较大8. 学校实践小组成员利用休息日，从早上8：00开始每个半个小时对流花湖公园园内气温和园内湖水温度进行了测量，根据记录数据绘成温度随时间变化的图线，如图所示，可以判断（）A. 实线是气温图线，虚线是水温图线，因为水的比热容比较大B. 实线是水温图线，虚线是气温图线，因为水的比热容比较小C. 实线是水温图线，虚线是气温图线，因为水的比热容比较大D. 实线是气温图线，虚线是水温图线，因为水的比热容比较小二、多选题(本大题共1小题，共3.0分)9. 下面关于热现象的说法，正确的是（）A. 物体温度升高一定是吸收了热量B. 物体的温度越高，所含的热量越多C. 冰在融化时温度不变内能增加D. 汽车发动机用水作冷却液是因为水的比热容较大三、填空题(本大题共15小题，共30.0分)10. 白糖溶解在杯中整杯水变甜了，这现象说明分子在不停的做无规则的______；太阳能热水器给水加热，它是利用______的方式来增加水的内能的；沿海地区白天和夜晚的温差比较小主要是由于水的______比较大造成的结果．11. 如表所列的几种不同物质的比热容，质量为5千克的水温度升高40℃，吸收的热量为______焦；若这些热量被5千克的泥土吸收，则上升的温度______40℃（选填“大于”、“小于”或“等于”），这就是沿海地区昼夜温差______内陆地区昼夜温差的原因（选填“大于”、“小于”或“等于”）．12. 如图是汽油机工作的______冲程．汽油机工作时要产生大量的热，通常采用水循环将热量带走，这是利用水______的特性．水箱中5千克的水温度升高了20℃，这些水所吸收的热量为______焦．[水的比热容为4.2×103焦/（千克•℃）]．13. 水的比热容为4.2×103______（填写单位），质量为5千克、温度为20℃的水温度升高到30℃，水吸收的热量为______焦．温度相同、质量相等的铝块和铜块，吸收相等热量后，末温比较高的是______块（选填“铝”或“铜”）．（c铝＞c铜）14. 如图所示，这是内燃机工作时的______冲程．当活塞下降时，气缸中气体的内能______（选填“减少”或“增加”），在汽车的发动机及发电机线圈中常用水作为冷却剂，这是因为______．15. 小明用凉水冷却滚烫的鸡蛋，是在利用水______大的热学特性，此时鸡蛋内能是通过______的方式改变的．如果冷却用水的质量为l千克，温度上升了10℃，则水吸收的热量为______焦．〔c水=4.2×l03焦耳/（千克•℃）〕16. “汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的______大，在发动机开始工作后一段时间内，水箱中水的内能会变化，这是通过______方式来改变内能的。

2018届中考物理专项练习---实验探究凸透镜成像的规律（含答案、全国通用）一、单选题(本大题共5小题，共10.0分)1. 在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A. 光屏上的像是倒立、放大的实像B. 光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C. 若蜡烛和光屏位置互换，仍可在光屏上得到清晰的像D. 若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜2. 在做“研究凸透镜成像”的实验中，当一个物体在凸透镜前20cm处时，在屏上得到一个倒立放大的像，如果将物体放在此凸透镜前8cm处，所成像的特点是（）A. 倒立放大的实像B. 倒立缩小的实像C. 正立放大的虚像D. 正立放大的实像3. 有一点燃的蜡烛，大小如图（a）所示，将它放在距离凸透镜18cm处，移动光屏的位置得到图（b）所示的清晰的像。

则凸透镜的焦距可能为（）A. 9cmB. 14cmC. 6cmD. 36cm4. 在“探究凸透镜成像规律”的实验中，小明将烛焰放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大的像，下列说法正确的是（）A. 该凸透镜的焦距是20cmB. 此时的物距大于20cmC. 当物距是30cm时，光屏上呈现倒立放大的像D. 当物距是6cm时，看到正立放大的虚像5. 下列有关光现象的描述或解释中不正确的是（）A. 日食是由光的直线传播形成的B. “镜中花，水中月”是由光的折射形成的C. 老花镜的镜片能成倒立缩小的实像D. 光在真空中的传播速度为3.0×108m/s二、多选题(本大题共2小题，共6.0分)6. 拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A. 将蜡烛远离凸透镜B. 将光屏靠近凸透镜C. 将光屏远离凸透镜D. 将光屏和蜡烛同时靠近凸透镜7. 如图所示，A、B、C、D在凸透镜主光轴上，F为焦点。

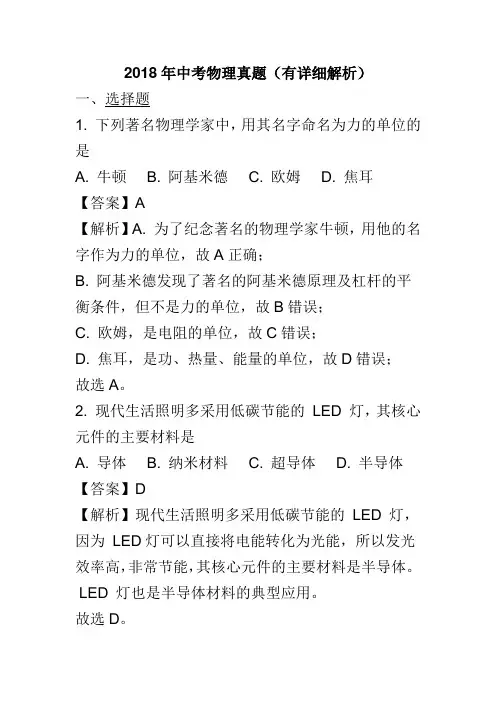

2018年中考物理真题（有详细解析）一、选择题1. 下列著名物理学家中，用其名字命名为力的单位的是A. 牛顿B. 阿基米德C. 欧姆D. 焦耳【答案】A【解析】A. 为了纪念著名的物理学家牛顿，用他的名字作为力的单位，故A正确；B. 阿基米德发现了著名的阿基米德原理及杠杆的平衡条件，但不是力的单位，故B错误；C. 欧姆，是电阻的单位，故C错误；D. 焦耳，是功、热量、能量的单位，故D错误；故选A。

2. 现代生活照明多采用低碳节能的LED 灯，其核心元件的主要材料是A. 导体B. 纳米材料C. 超导体D. 半导体【答案】D【解析】现代生活照明多采用低碳节能的LED 灯，因为LED灯可以直接将电能转化为光能，所以发光效率高，非常节能，其核心元件的主要材料是半导体。

LED 灯也是半导体材料的典型应用。

故选D。

点睛：注意多了解一些LED发光二极管的特点，因为其发光效率高，近年来被广泛应用于各个领域，成为取代传统光源的理想选择。

3. 光从空气斜射入玻璃中，入射角为60°，则折射角可能A. 等于0°B. 小于60°C. 等于60°D. 大于60°【答案】B【解析】根据折射定律解答。

光从空气斜射入玻璃中时，折射角小于入射角，所以当入射角为60°，折射角小于60°。

故B正确，ACD错误。

点睛：重点是折射定律的应用，关键是记清楚光由空气斜射入水或玻璃中时，折射角小于入射角，反之折射角大于入射角，可根据光路可逆的特征进行记忆。

4. 端午节期间，我省多地举行了赛龙舟活动，比赛中队员们喊着号子，和着鼓点，有节奏地同时用力向前划桨，场面非常热闹。

下列有关声现象说法正确的是A. 鼓声是由鼓面振动产生的 B. 鼓声在空气中的传播速度最大C. 鼓声属于超声波D. 岸上观众是通过音调分辨出鼓声和号子声的【答案】A【解析】A. 声音由振动产生，所以敲击鼓面时，鼓面振动产生声音，故A正确；B. 通常声音在固体中传播速度最快，液体中次之，气体中最慢，所以鼓声在空气中的传播速度不是最大的，故B错误；C. 超声波人耳是听不到的，所以鼓声不属于超声波，故C错误；D. 岸上观众是通过音色分辨出鼓声和号子声的，故D 错误；故选A。

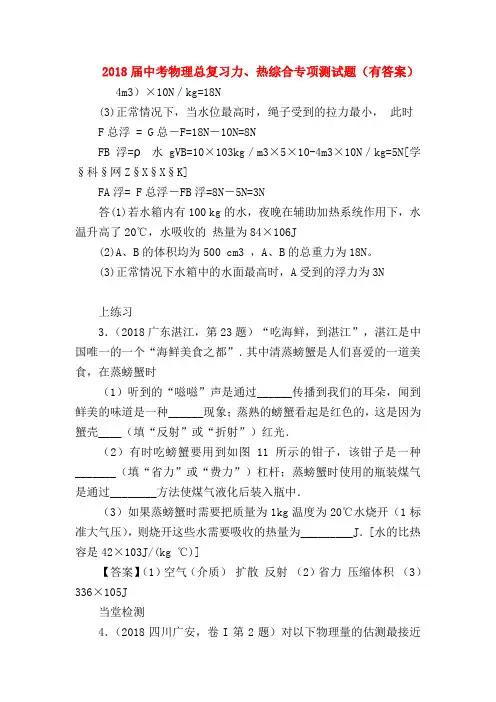

2018届中考物理总复习力、热综合专项测试题（有答案） 4m3）×10N／kg=18N
(3)正常情况下，当水位最高时，绳子受到的拉力最小，此时
F总浮 = G总－F=18N－10N=8N
FB浮=ρ水gVB=10×103kg／m3×5×10-4m3×10N／kg=5N[学§科§网Z§X§X§K]
FA浮= F总浮－FB浮=8N－5N=3N
答(1)若水箱内有100 kg的水，夜晚在辅助加热系统作用下，水温升高了20℃，水吸收的热量为84×106J
(2)A、B的体积均为500 cm3 ，A、B的总重力为18N。

(3)正常情况下水箱中的水面最高时，A受到的浮力为3N
上练习
3．（2018广东湛江，第23题）“吃海鲜，到湛江”，湛江是中国唯一的一个“海鲜美食之都”．其中清蒸螃蟹是人们喜爱的一道美食，在蒸螃蟹时
（1）听到的“嗞嗞”声是通过______传播到我们的耳朵，闻到鲜美的味道是一种______现象；蒸熟的螃蟹看起是红色的，这是因为蟹壳____（填“反射”或“折射”）红光．
（2）有时吃螃蟹要用到如图11所示的钳子，该钳子是一种_______（填“省力”或“费力”）杠杆；蒸螃蟹时使用的瓶装煤气是通过________方法使煤气液化后装入瓶中．
（3）如果蒸螃蟹时需要把质量为1kg温度为20℃水烧开（1标准大气压），则烧开这些水需要吸收的热量为_________J．[水的比热容是42×103J/(kg ℃)]
【答案】（1）空气（介质）扩散反射（2）省力压缩体积（3）336×105J
当堂检测
4．（2018四川广安，卷I第2题）对以下物理量的估测最接近。

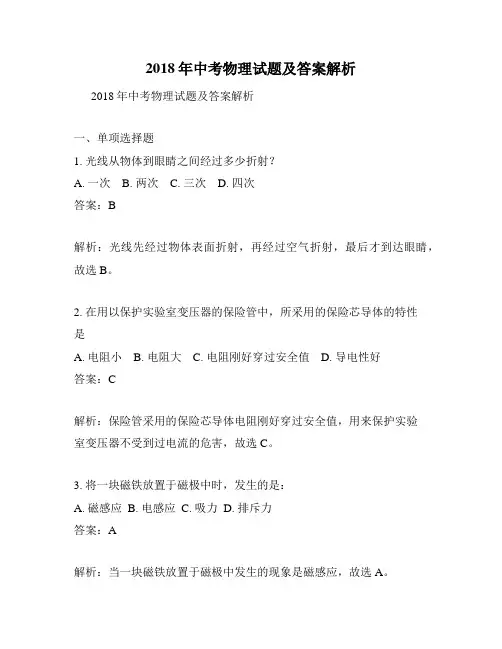

2018年中考物理试题及答案解析2018年中考物理试题及答案解析一、单项选择题1. 光线从物体到眼睛之间经过多少折射？A. 一次B. 两次C. 三次D. 四次答案：B解析：光线先经过物体表面折射，再经过空气折射，最后才到达眼睛，故选B。

2. 在用以保护实验室变压器的保险管中，所采用的保险芯导体的特性是A. 电阻小B. 电阻大C. 电阻刚好穿过安全值D. 导电性好答案：C解析：保险管采用的保险芯导体电阻刚好穿过安全值，用来保护实验室变压器不受到过电流的危害，故选C。

3. 将一块磁铁放置于磁极中时，发生的是：A. 磁感应B. 电感应C. 吸力D. 排斥力答案：A解析：当一块磁铁放置于磁极中发生的现象是磁感应，故选A。

二、填空题4. 铁棒容易受磁场的影响，这是因为它具有___________。

A. 磁性B. 电流C. 电压D. 电磁感应答案：A解析：铁棒容易受磁场的影响，这是因为它具有磁性，故选A。

5. 导热系数h乘以表面积A的乘积dA得到的是___________。

A. 导热系数B. 表面积C. 导热量D. 摩擦力答案：C解析：导热系数h乘以表面积A的乘积dA得到的是导热量，故选C。

三、判断题6. 当你把手放在冰上，手觉得凉，这是因为热从你的手传递到冰上，形成热对流过程。

T F答案：F解析：当你把手放在冰上，手觉得凉，这是因为冰吸收了你的手上的热cm量，它也被称作传热过程，故选F。

7. 动能转化为势能时，能量没有改变。

T F答案：F解析：动能转化为势能时，能量会减小，故选F。

实物的电路图连接一、多选题(本大题共1小题，共3.0分)1. 下列说法正确的是（）A. 路灯总是一起亮，一起暗，它们的连接方式是串联B. 连接电路时，开关必须处于断开状态，检查后再闭合C. 用毛皮摩擦过的橡胶棒接触验电器上的金属球后，验电器上的金属箔张开，验电器带了负电D. 多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境．所以，废弃的干电池应该集中分类处理二、填空题(本大题共1小题，共2.0分)2. 如图所示，有带风叶的小电动机一只，电热丝R一段，开关两只，插头一只，导线若干．利用这些器材可以连成一个有冷热两档风的电吹风电路．要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风．（1）请你在虚线框内画出电路图；（2）请你按要求将图中的元件连接起来．三、实验探究题(本大题共9小题，共54.0分)3. 在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V，正常发光时的电阻约为8Ω，实验器材如图甲所示．（1）在图甲中，请你用笔画线代替导线将电路连接完整（导线不得交叉）；（2）在连接电路时开关应______，滑动变阻器的滑片应放在______（选填“A”或“B”）端；（3）某次实验中，电压表读数为l.8V．要测量小灯泡的额定功率，应将滑片向______（选填“A”或“B”）端滑动，小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为______W．4. 在“探究电阻上的电流跟两端电压的关系”实验中．（1）请用笔画线，将图中的电压表连入电路中．（2）连接好电路后，闭合开关前，应将变阻器的滑片滑到端______（填“a”或”b”）．（3）闭合开关后，将变阻器的滑片从阻值最大端缓慢移到阻值最小端，发现电压表的示数从0.4V升到2.8V．关于电压测量点的选择有以下三种方案：甲方案：0.6V 1.0V 1.4V 1.8V 2.2V 2.6V乙方案：0.6V 1.0V 1.3V 1.5V 2.0V 2.6V丙方案：0.6V 1.6V 2.6V你认为哪个方案正确？______．理由是：______．（4）某实验小组做该实验时，所用的导线完好，导线与器材的各连接处接触良好．但将变阻器的滑片沿某方向移动的过程中，发现电压表和电流表的示数都忽大忽小，则故障的原因是：______．5. 如图4在做测定额定电压为2.5V小灯泡的额定功率的实验中：（1）连接电路时，滑动变阻器的滑片应滑到______；（2）如图甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好（不要更改原有导线，且导线不允许交叉）2（3）正确连接好电路后，闭合开关，调节滑片P 的位置，当电压表示数为______V 时，灯泡正常发光，此时电流表示数如图中乙所示，其示数为______A ，灯泡的额定功率为______W ；（4）若电源电压为6V ，滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格可供选用，则应选用规格为“______”的滑动变阻器． 6. 小王按图中甲所示的电路探究“电阻上的电流跟两端电压的关系”实验．（1）根据图甲，将图乙中的实物连接成电路，要求变阻器滑片向右移动时，电流表示数减小（注意两电表量程的选择）．（2）实验时，调节滑动变阻器，测出通过电阻R 的电压和对应的电流值如下表． U （V ） 0.5 1.0 1.5 2.0 I （A ） 0.10.21.50.4（3）表中有一个明显的错误数据，请指出错误数据并分析产生的原因：______．（4）小王实验时所选用电阻R 的阻值为______Ω，当电路中的电流为0.5A 时，电阻R 消耗的电功率为______W ．（5）现已将图乙中的电阻R 换成一个额定电压为3.8V 、阻值约为10Ω的小灯泡后，若要测该小灯泡的额定功率，则在原实物电路中必须改动的地方是：①______； ②______．7. 小华同学做“测量小灯泡电功率”的实验（小灯泡标有“2.5V”字样）．（1）如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好．（2）电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大．接下来应进行的操作是______，______（两空按操作步骤先后顺序填写字母代号）．A ．更换电池或小灯泡B ．检查电路是否短路C ．移动滑动变阻器滑片至最大值位置D ．断开电路开关（3）实验过程中，当电压表示数为______V 时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为______A ．小灯泡正常发光时灯丝电阻约______Ω，额定功率为______W ．8. 图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R 1是定值电阻．（1）用笔画线代替导线，补充图（乙）中实验器材的连接．要求：滑动变阻器滑片向左移动时电阻变小．（2）当探究电流与电压的关系时，通过调节变阻器滑片P 的位置来改变______两端的电压．三次改变滑片位置，测得三组电压和电流值（见表），发现每次电压与电流的比值是______的（选填“相同”或“不同”），固此可得出电流与电压关系的初步结论：当电阻一定时，______． 实验序号 123电压/v 2.0 2.4 2.8 电流/A 0.40 0.48 0.56（3）要探究电流与电阻的关系，仅凭图（乙）所示器材是不够的．你认为（除导线外）还应增加的器材是______．9. 夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性（尤其是紫色光）的特点，打算自制灭蚊灯． 小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V ．为测得小灯泡的额定功率，小明找来蓄电池组（电压为6V ）、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究．（1）请根据电路图用笔画线代替导线连接实物图（电流表使用大量程）． （2）闭合开关S 前，滑片P 应放在使滑动变阻器接入电路的阻值______（最大/最小）处．（3）闭合开关s后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是______．（4）排除故障后，调节滑动变阻器的滑片P直至电压表的示数为______V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为______w．（5）小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较．①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶．②同时在三张纸的上表面各轻轻布撒30粒芝麻．③同时将三张纸腾空倒置1min．④将三张纸翻转，数出A、B、c三种类型粘胶上残留的芝麻数量，见表．粘胶类型 A B C残留的芝麻数量22 8 12为达到最佳的灭蚊效果，小明应选用的粘胶类型为______．10. 在“测定额定电压为2.5V小灯泡的电功率”的实验中，小东同学已连接好如下图所示的部分电路．（1）在小东所连接的电路中，有两根导线还没连好，请你帮他完成电路的连接．（其它的导线不要变动）（2）开关试触时，若发现电流表无示数，电压表示数较大，其故障原因可能是______；（3）实验中小东测出了三组数据，记录在下中．若第二次实验时电流表的示数如图所示，他测出小灯泡的额定功率是______W．次数1 2 3U/V 2 2.5 3I/A 0.36 0.4211. 小华选择了满足实验要求的电源、两块电流表和阻值已知的电阻R0，测量电阻R X的阻值，并连接了部分实验电路，如图所示．（1）请你帮小华完成图所示的实验电路的连接，要求：电流表A2测量通过电阻R0的电流．（2）电流表A1、A2的示数分别用I1、I2表示，请用I1、I2和R0表示R X．R X=______．四、作图题(本大题共32小题，共160.0分)12. 如图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．要求：闭合电键S，将滑动变阻器的滑片P向a端移动，小灯变亮．13. 按照图1中的电路图，把图2中的电路元件连接成实物电路．14. 在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：①电压表测小灯两端的电压；②闭合电键S，向左端移动滑片P，小灯变亮．15. 请将图中的各器材连成电路．要求：L1灯和L2灯并联；开关S1只控制灯L1，开关S2控制灯L1和灯L2．16. 如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，并用变阻器改变小灯泡的电流，要求滑片向左滑动时灯泡变亮，接完整．417. 连接图中两只电灯泡的串联电路．18. 如图，连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光．19. 按下列要求连接实物图．要求： （1）用电压表测灯泡两端的电压； （2）用电流表测通过灯泡的电流；（3）用滑动变阻器改变灯泡的亮度，且滑片P 向右移动时灯泡变暗； （4）开关控制整个电路．20. 在“测量未知电阻R 的阻值”实验中：请先画出电路图，然后用笔画线代替导线把图中的器材连接成实验电路．21. 请用笔线代替导线，在如图所示的电路中连接两根导线，使电流表只测量灯L 1的电流．22. 在图中，要求用电流表测量灯泡L 2中的电流（0.3A ），L 1、L 2并联，变阻器调节L 1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．23. 如图L 1、L 2是相同的两个灯泡，要求：开关闭合两灯同时亮，断开两灯同时灭，且开关闭合后A 1的示数大于A 2示数，连接实物图．24. 如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S ，向右移动滑动变阻器的滑片P ，电流表示数变小．25. 根据电路图，完成实物连接．26. 根据左边的电路图连接右侧的实物图．27. 根据图1所示电路图，将图2的实物图连接完好．28. 在如图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表测小灯两端电压；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮．29. 在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：①灯与滑动变阻器串联；②闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小．30. 如实物图所示，要求滑动变阻器的滑片向右移动时小灯泡变亮，电压表测小灯泡L的电压．（1）请按要求连接实物图；（2）请根据实物图在虚线框中画出对应电路图．31. 请你将如图所示的实物电路连接完成（电源电压恒定），要求：①电压表测量滑动变阻器两端电压；②闭合开关，向左移动滑动变阻器滑片，灯变亮．32. 在图电路中缺少一根导线，请按要求用笔线代替导线完成电路连接．要求：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变大．33. 如图所示是楼梯照明灯的模拟电路．要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求．电压．34. 在图中添加三根导线，使两灯组成串联电路，并能用电压表测量L2两端的35. 有如图所示的元件，按要求连接实物图，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L2两端电压，滑动变阻器改变通过L1的电流．36. （1）在图甲所示的电路中，根据标出的电流方向，从电源、电流表、电压表三个元件符号中选出两个，并分别填进电路的空缺处．要求：灯泡L1和L2串联．（2）在图乙所示电路中，有一根导线尚未连接，请以笔画线代替导线补上，要求：当滑动变阻器滑片P向左移动时，电压表示变小．37. 作图与问答：6（1）当滑动变阻器的滑片P 向右移动时，使通电螺线管的磁性增强且小磁针静止时指向如图1所示，请按要求连接电路图． （2）在图2中画出入看到鱼（虚线图为看到的鱼的虚像）的大致光路（画出一条即可）． （3）画出图3中入射光线的折射光线．（4）炎热的夏天，小明到餐厅就餐，要了一杯可乐，小明在用吸管喝可乐时，想到以下问题，请你帮他回答：为什么能够用吸管喝饮料？ 38. （1）小菲同学在使用电流表测量某电路中通过小灯泡的电流时，测得电流为0.3A ，请你在如图1中所示电流表的示意图中，用笔画线标出此时电流表的量程和指针所指的位置．（2）根据图2所示的电路图，用笔画线代替导线，连接图3中的实物电路．（要求导线不能交叉）．（3）如图4所示的电路，请分别画出相应的等效电路图：①只闭合开关S 1、S 2时；②只闭合开关S 2、S 3时． 39. 在图中连接图中的工作电路部分，使控制电路上S 断开时甲灯亮，S 合上时乙灯亮．40. （1）对电吹风机你一定不陌生，它是由选择开关、风扇电机、及电热丝组成，其中电动机通电后可以送风，电热丝通电后可以发热，如图1所示（图中电热丝用电阻代替）．使用时，旋转选择开关接1、2停止工作，接2、3吹冷风，接3、4吹热风．请你根据上述要求把各个元件连接起来（2）有一种温度自动报警器，在制作水银温度计时，插入一段金属丝，当温度达到金属丝下端所指温度时，电铃就会响起来，发出报警信号．图2是一幅不完整的工作原理图．请把缺少的电磁铁接入电路中并画出电磁铁的绕线．41. （1）请你画出图甲中光线从空气斜射至水面上的反射光线和大致的折射光线；（2）为使杠杆ON 在图乙位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图； （3）如图丙是测量小灯泡（2.5V 0.3A ）电功率的电路，请你把实物电路连接完整． 42. 我国《道路交通安全法》规定：严禁酒后驾车！参照《车辆驾驶人员呼气酒精含量阈值与检验标准（GB19522）》，呼气中酒精浓度大于等于0.09mg/L 就属于酒后驾驶．由此，茅山中学综合 实践活动小组的同学就“呼气中酒精浓度是否超 标”展开探究活动，小组同学通过资料查询，知道氧化锡具有气敏特性，当周围气体中酒精浓度增加，其电阻值就降低．他们到电子器材商店购得某型号氧化锡检测电阻R x ，其阻值与周围气体中酒精浓度的关系图象如图所示．同学们按两种方法分别展开实验探究，请选择其中一种方法并完成电路设计．（两种方法都做，以第一种为准）方法一 方法二电路元件：6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电压表、导线，电路功能：闭合开关S ，检测者呼出气体流经R x ．若电压表读数大于等于1.5V 检测者属于酒后驾车；若电压表读数小孚1.5V ，则不属于酒后驾车 电路元件：6V 电源、开关S 、氧化锡检测电阻R x 、定值电阻R 0、电流表、导线电路功能：闭合开关S ，检测者呼出气体流经R x ，若电流表读数大于等于0.3A ，检测者属于酒后驾车；若电流表读数小于0.3A ，则不属于酒后驾车． （1）请用笔划线代替导线完成电路连接．（2）定值电阻R 0的阻值应为 ______ Ω．（1）请用笔划线代替导线完成电路连接．（2）定值电阻R 0的阻值应为 ______ Ω．43. 小明为了探究通过导体的电流与加在导体两端电压的关系，设计并连接了图甲所示的电路进行实验．实验中电压表的量程选用0～3V 、电流表的量程选用0～0.6A 、导体的电阻R 阻值不变．（1）当小明闭合开关时发现：电流表有示数，但电压表无示数．请你帮助小明检查电路，只要改动一根导线，就能使电压表显示加在导体两端的电压值．请你在图甲中和将应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．（2）修正上述错误后小明又发现：无论滑动变阻器的滑片怎样滑动，都不能改变电流表、电压表的示数．请你帮助小明再次检查电路，只要改动另一根导线，当滑动变阻器的滑片移动时，即可改变两电表的示数．请你在图甲中将应改动的另一根导线上打“×”，并用笔画线代替导线画出正确的接法．（3）修正上述两个错误后，小明按正确的电路进行测量，用两电表测出的数据，描绘出如图乙所示的图象，但不完整，请你在图乙上将小明遗漏的部分补上．（4）根据图象可知：通过导体的电流与加在导体两端的电压成______关系．五、计算题(本大题共4小题，共32.0分)44. 如图1所示是用电流表测量电流的实物连接图，请按要求回答：（1）请在图2中画出图1的电路图；（2）图1中电流表测量的是通过灯泡______的电流；（3）如果电流表的示数如图3所示，则电流表测出的电流是______A ；（4）如果要用电流表测通过L 1和L 2的总电流，且只允许移动一根导线，应将导线______的右端接在电流表的______接线柱上（选填“a”、“b”、“c”或“+”、“-”）． 45. 按要求完成下列内容：（1）如图1所示，A′B′是AB 在平面镜中的像，请你画出平面镜的位置．（要求保留作图痕迹）（2）电磁继电器的结构如图2所示，请你在继电器上连接几根导线，让它构成一个没有铃碗的蜂鸣器（开关闭合后能发出蜂鸣声）．46. （1）请画出图1中的光线a 、b 经过凸透镜后的径迹．（2）小敏设计了一种“闯红灯违规证据模拟记录器”，如图2所示，拍摄照片记录机动车辆闯红灯时的情景．工作原理：当光控开关接收到某种颜色光时，开关自动闭合，且当压敏电阻受到车的压力，它的阻值变化引起电流变化到一定值时，继电器的衔铁就被吸下，工作电路中的电控照相机工作，拍摄违规车辆．光控开关未受到该种光照射自动断开，衔铁没有被吸引，工作电路中的指示灯发光．根据工作原理，将8电路连接完整．47. 在伏安法测电阻的实验中：小明同学按连接好如图所示的电路，发现开关S 闭合前，电压表______（选填“有”或“无”）示数，导致这一现象的原因是有一根导线连接不恰当，请在相应的导线上画“×”，并改成正确的连接．六、综合题(本大题共3小题，共30.0分)48. 用电压表和电流表可以测未知导体R 的电阻值，即伏安法测电阻．如图1为小白设计的一种测量方案的原理图．（1）根据电路图，在图3中用笔画线代替导线连接实物图．（2）某次实验时电压表和电流表的读数如图2所示，电流表的读数为______A ，电压表的读数为______V ，测得的电阻值为______Ω；（3）如果考虑到电流表的阻值不为0，则用该测量方案测出的结果必然存在误差．请你分析说明用这种实验方案测量出来的电阻值会比电阻的真实值偏大或偏小？已知电流表的内阻R A 为1Ω，要求用此方案测出的电阻值与真实值间的差异不大于真实值的1%，则对待电阻的真实值R X 要求是什么？49. 在探究“并联电路电流规律”的实验中：（1）请你利用图所示的器材设计并画出电路图，要求：开关S 控制整个电路，电流表A 1测通过干路的电流，电流表A 2测通过等L 2的电流． （2）在图所示的实物图中，用笔画代替导线按你设计的电路图连接好实际电路．（L 1、L 2电流不超过0.6A ；连线不能用铅笔且不能与别的线交叉）（3）合上开关S 后，电流表A 1和A 2示数分别如图所示，则L 1的电流是______，L 2的电流是______． 50. 小乐想利用两块电流表和阻值已知的电阻R 0测量电阻R X 的阻值．小乐选择了满足实验要求的电源、电流表A 1和A 2，并连接了部分实验电路，如图1所示． （1）请你帮助小乐完成图2所示的实验电路的连接．（2）电流表A 1的示数用I 1表示，电流表A 2的示数用I 2表示，请用I 1、I 2和R 0表示R X ．R X =______．2018届中考物理专项练习--实物的电路图链接（含答案、全国通用）【答案】1. BCD2. 解：（1）电动机与电热丝能独立工作，它们是并联的；只闭合S1时吹冷风，只闭合S2时既无风又不发热，说明开关S1控制干路，开关S2控制电热丝所在支路，闭合S1、S2时吹热风，电路图如图甲所示；（2）根据电路图连接实物电路图，实物电路图如图乙所示．故答案为：（1）电路图如图甲所示；（2）实物电路图如图所示．3. 断开；B；A；0.754. a；甲方案；取的电压测量点多，且各电压值的间距相等；变阻器的滑片与线圈接触不良5. A端；2.5；0.30；0.75；20Ω 1A6. 电流为1.5A错误，读数时看错了量程；5；1.25；加一节干电池；电压表接0-15V档量程7. D；C；2.5；0.3；8.3；0.758. R1；相同；导体中的电流与它两端的电压成正比；几个阻值不等的电阻9. 最大；灯座断路；2.5；4.5；A10. 灯泡处断路；111.12. 解：将滑动变阻器的滑片P向a端移动，小灯变亮时，滑动变阻器分得的电压变小，接入电路中的电阻变小，则滑动变阻器的a接线柱与灯泡串联即可，如下图所示：13. 解：采用“电流流向法”，电流从电源正极出发，依次串联开关S1、开关S2、灯泡L2回到电源的负极，再将灯泡L1并联在灯泡L2和开关S2的两端即可，如下图所示：．14. 解：闭合电键S，向左端移动滑片P，小灯变亮，故变阻器与灯串联，电源电压为3V，故电压表选用小量程与灯并联；闭合电键S，向左端移动滑片P，小灯变亮，即电流变大，电阻变小，故滑片以左电阻丝连入电路中，如下所示：15. 解：L1灯和L2灯并联；开关S1只控制灯L1，S1只与灯L1串联，开关S2控制灯L1和灯L2，开关S2控接在干路上，如下所示：16. 解：用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流最大为0.5A，电流表选用小量程与灯串联，电源电压为3V，电压表选用小量程与灯并联，变阻器按一上一下的原则串联接入电路中，如下图所示：1017. 解：由题知，要求两灯串联，所以只需将两灯相邻的两接线柱连接即可，如图所示：18. 解：由并联电路的特点可知，两个灯泡并列连接，且接在单刀双掷开关的左右两个接线柱上，开关中间的接线柱与电源正极相连，如下图所示：19. 解：由题意可知，灯泡与滑动变阻器、电流表、开关、电源串联组成电路，然后将电压表并联在灯泡两端．滑片P 向右移动时灯泡变暗，说明通过灯泡的电流变小，变阻器接入的阻值增大，所以应将变阻器的A 接线柱和任意上方接线柱接入电路中，注意电流从电表的正接线柱流入、负接线柱流出，两个电表可用大量程，如图所示：20. 解：在“测量未知电阻R 的阻值”实验中，电压表与电阻R 并联测其两端的电压，电流表与电阻R 串联测通过的电流，然后与滑动变阻器、开关、电源串联组成电路，如下图所示：由实物图可知，电源是由3节干电池串联组成的，电源电压为4.5V ，则电压表的量程为0～15V ，滑动变阻器按一上一下的原则串联在电路中，电流表可用小量程，如下图所示： 21. 解：使电流表只测量灯L 1的电流，故两灯并联，电流表选用小量程与灯L 1串联，如下所示：22. 解：用电流表测量灯泡L 2中的电流（0.3A ），故电流表与灯L 2串联，L 1、L 2并联，变阻器调节L 1的亮度，变阻器与灯L 1串联，开关控制整个电路，开关接在干路上，画出对应的电路图，如下左所示；灯泡L 2中的电流为0.3A ，电流表选用小量程与灯L 2串联，根据电路图连接实物图，如下右所示：23. 解：开关闭合两灯同时亮，断开两灯同时灭，开关控制整个电路，开关在干路上，且开关闭合后A 1的示数大于A 2示数，故两灯并联，根据并联电路电流的规律，电流表选用大量程A1接在干路上，A2选用小量程接在支路上，如下所示：24. 解：根据原题的连线，灯与变阻不可能串联，故只能并联；向右移动滑动变阻器的滑片P，电流表示数变小，即电阻变大，故滑片以左电阻丝连入电路中与灯并联，电流接在干路上，如下所示：25. 解：原电路中，灯与电铃并联，开关S1与灯串联；S控制整个电路，根据电路图连接实物图，如下所示：26. 解：左图中，两灯串联，电压表测两灯的电压，因电源电压为3V，故电压表选用小量程并联在两灯两端，电流表测电路中的电流，电流表选用小量程串联在电路中，根据左边的电路图连接实物图，如下所示：27. 解：原电路中，两灯并联，开关S在干路上，控制整个电路，根据电路图连接实物图，如下所示：28. 解：①电压表与灯并联；②闭合开关S，向a端移动滑动变阻器的滑片P，小灯变亮，即电流变大，电阻变小，故滑片以左电阻丝入电路中，如下所示：29. 解：灯与滑动变阻器串联；闭合电键S，向左移动滑动变阻器的滑片P，电流表示数变小，即电阻变大，故滑片以右电阻丝连入电路。

中考复习专题训练: 光现象一、选择题1.生活中许多物体可以发光，下列物体不属于光源的是（）A. 水母B. 萤火虫C. 月亮D. 发光的霓虹灯2. 如图所示，“手影”的形成是由于（）A. 光的直线传播B. 光的反射C. 光的折射D. 光的色散3.下列光现象与其成因对应正确的是( )A. 海市蜃楼——光的色散B. 雨后彩虹——光的反射C. 水中倒影——光的折射D. 形影不离——光的直线传播4. 下列关于光现象的说法中正确的是（）A. 照镜子时，人离平面镜越近所成的虚像越大B. 验钞机是利用紫外线使钞票上的荧光物质发光，从而鉴别其真伪的C. 光与镜面成30°角射入到平面镜上，其反射角为30°D. 在有些街头的拐弯处安装凹面镜，是为了扩大视野5.太阳光垂直照射到一很小的正方形小孔上，则在地面上产生光点的形状是（）A. 圆形的B. 正方形的C. 不规则的D. 成条形的6.一只小猫正在平面镜前欣赏自己的全身像，如图所示．此时它所看到的全身像应是图中的（）A. B. C. D.7.宇习和生活中常用到下列光字器具：①显微镜；②穿衣镜；③潜望镜；④汽车观后镜；⑤老花镜；⑥近视镜．其中利用光的反射定律制成的是（）A. ②④B. ④⑥C. ②③④D. ③④⑥8. 如图，平面镜MN竖直放置，镜前有一个发光物体S，此平面镜可绕“垂直于纸面的水平轴M”自由旋转，现将平面镜拉离竖直位置一个偏角θ至MN′的位置，释放镜的下端，在平面镜从MN′下摆到MN位置过程中，物体S的像S′（）A. S′的轨迹为线段B. S′轨迹对M轴的张角为θC. S′离轴M越来越近D. S′的轨迹为圆弧9. 阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有一些圆形的光斑，这些光斑是（）A. 树叶的实像B. 树叶的虚线C. 太阳的实像D. 太阳的虚像10.如图是晓丽同学从生活中收集到的一些光现象实例，以下说法正确的是A. 图甲隔着放大镜看物体，物体总是放大的B. 图乙电视画面的颜色是由红、绿、蓝三种色光组成的C. 图丙凸透镜只能使平行于主光轴的光会聚D. 图丁有经验的渔民叉鱼时对着看到的鱼叉去11.下列现象中属于光的色散现象的是（）A. 色彩丰富的水彩画B. 霓虹灯的五光十色C. 雨后天空的“彩虹”D. 五彩缤纷的电视画面12.在如图所示的四种现象中，属于光的折射现象的是（）A. 铅笔好像在水面处折断B. 景物在水中形成“倒影”C. 月食的形成D. 浓密树荫中呈现圆形光斑二、填空题13.验钞机是利用了荧光物质在________的照射下能够发光的原理制成的．14. （1）如图所示的日晷是通过观察直杆在阳光下影子的方位和长短来确定时间，其中影子的形成可以用光的________ 来解释．（2）由于光线照射到人的脸、衣服等上面产生________ （选填“镜面”或“漫”）反射，所以老师能从不同的方向看到同学们．15.名句“枯藤老树昏鸦，小桥流水人家”出自元代散曲家马致远的《天净沙•秋思》，诗句给人冷落暗淡的气氛，又显示出一种清新幽静的境界．如图所示，小桥流水人家使人感到幽雅闲致，从物理的角度分析，以流水为参照物，小桥是________ 的，我们可以清楚地看到岸上景物在水中的倒影，是光的________ 形成的现象．16.美国航天局发现了在茫茫宇宙中除地球之外，还有三颗跟地球类似宜居的星球。

实验题专项训练1．如图为探究“磁生电”的实验装置。

（1）闭合开关，让悬着的导体AB（选填“左右”、“上下”、“沿A向B”或“沿B向A“）运动时，电流表会发生偏转。

（2）若保持导体AB不动，要产生感应电流，正确的操作是。

（3）实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议。

装置改进：，操作改进：。

2．在长约1米、一端封闭的玻璃管里灌满水银，用手指将管口堵住，然后倒插在水银槽中，放开手指，管内水银面下降到一定高度时就不再下降，如图所示。

（1）为了测得大气压的值，这时必须测量。

如果将此装置拿到比地面低得多的矿井底部，则观察到的现象是。

（2）某同学也利用此装置，把水银换成水，将玻璃管灌满水后倒插在水槽内时，管中的水柱下降，如果这时在管顶开一个小孔，水柱向上喷出。

（均选填“会”或“不会”）3．小明用弹簧测力计、正方体物块、两个相同的烧杯，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示。

（g取10N/kg）（1）分析图甲、乙、丙，说明浮力的大小与有关。

（2）为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用图的装置来进行操作；图说明浮力大小与液体密度有关。

（3）正方体物块浸没在水中时受到的浮力是N，正方体物块的体积是m3。

（4）用图示实验数据测出盐水的密度是kg/m3。

4．小明在课外探究活动中要测量5角硬币的密度，她选取了16枚相同的5角硬币，天平、砝码、量筒。

（1）小明先调节好天平，左盘放入16枚相同的5角硬币，指针指向分度盘右边，接下来他应该，最终天平平衡后，所用砝码与游码的位置如图所示，则16枚硬币的质量为g。

（2）把16枚硬币放入盛水的量筒中，浸没后水面由30cm3上涨到38cm3．计算出硬币的密度为g/cm3。

（3）小芳看到小明的试验后问道：“你为什么不用1枚硬币做呢，找16枚硬币多麻烦啊？”小明回答道，“这是为了”。

2018中考物理常考简答题（2）各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢6、导线上真的有没有电压？答：电路中的确是处处都有电压，但对于一段导线来说它的电阻的很小，根据欧姆定律，在相同的电流下，导线两端的电压就非常地小，我们所使用的精度不很高的电压表当然就量不出电压了；只有在要求极高的地方我们才用非常精密的仪表去测量，这时可以测出导线两端的很微弱的电压的7、两个学生用电流表测量同一电路中的电流时，一位同学接入电路的是的量程并能正确读数，而另一位学生却按0-3A的量程读数，读的，那么实际测量的电流应该是答：一位同学接入电路的是的量程并能正确读数，说明电流表的实际示数不超过，而另外一位同学却按0-3A的量程读数，读的，它肯定是读错了不管按哪个量程，电流表都被分为相同的格数，只不过每格所代表的数值不等，但那个读错的同学肯定是接入的是小量程，却按大量程读数，0-3A的量程分度值为，所以按大量程是18个格，而的量程分度值为，所以相同的18格的实际值为*18=8、如何正确理解欧姆定律？答：在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比，这就是欧姆定律，其公式是：I=U/R。

对于欧姆定律的意义应当这样来理解：当电路中的电阻一定时，导体中的电流与导体两端的电压成正比；当电路两端的电压一定时，电路中的电流与导体两的电阻成反比。

9、在研究电流和电阻的关系时，要移动滑动变阻器的滑片，其目的是____保持电压示数不变。

答：在研究电流和电阻的关系时，要移动滑动变阻器的滑片，其目的是保持电压表的示数不变。

10、把小灯泡接入一个串联电路时，随着串联小灯泡数量数目的增多，小灯泡为什么会越来越暗？答：这是因为串联电路两端的总电压等于各部分电路两端电压之和，随着串联的小灯泡越来越多，由于电路的总电压不变，就必然导致每只小灯泡两端分得的电压也越来越低，所以灯泡越来越暗。

各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢。
