中国铁塔股份有限公司广西壮族自治区分公司馈线窗、走线架、接地铜排技术规范书中国铁塔股份有限公司广西壮族自治区分公司2014 年 12 月目录一、馈线窗技术要求 (2)1 环境条件 (2)2 馈线窗用材、规格、安装要求 (2)3 馈线窗性能要求 (3)4 馈线窗的质量保证期 (3)二、走线架技术要求 (3)1 环境要求 (3)2 走线架的结构要求 (4)3 走线架的技术要求 (6)4 走线架的用材要求 (7)5 走线架的特性要求 (7)6 走线架的质量保证期 (8)三、接地排 (8)1、总则 (8)2、引用标准 (8)3、产品设计方案 (8)4、技术要求 (9)5、检验 (11)6、注意事项 (11)一、馈线窗技术要求1环境条件在下列条件下，设备应能连续正常工作，并满足性能规范要求：(1)海拔高度： 0~4000 米；(2)地震烈度： 8 度；(3)环境温度：工作温度：-10℃～＋50℃；储存运输温度：-30℃～+65℃；(4)相对湿度： 90％（ 20℃）无凝结；(5)无爆炸性气体，无导电尘埃。
2馈线窗用材、规格、安装要求2.1 材质和工艺说明：馈线窗要求选用铝镁合金板或不锈钢为基材，经落料、冲压、拉伸、精整、铆接成型。
具有结构合理、耐酸、抗氧化、不生锈的特性。
表面采用化学抛光涂层。
馈线窗密封模块采用以三元乙丙橡胶为基础材质的橡胶模块，添加玻璃纤维、生物材料、化学元素等经特殊工艺制成，防啮齿类动物撕咬、防火、防腐、防水、防尘、防紫外线等，能实现完全密封。
另配不锈钢喉箍（在调节紧松时须配合灵活）。
每孔的密封件含 3 个 7/8 馈线孔，每孔的密封件馈线孔配置密封塞。
密封件需便于以后的扩容、更换。
每套馈线窗主要有一个框架， 18 或 27 个多径模块、附件（隔层板、密封条、安装凝胶、压紧块）组成。
馈线窗密封件每件内孔Φ103mm。
紧固喉箍Φ90-110mm 和Φ110-130mm。
2.2 馈线窗规格尺寸要求：基站装修时先预留一个合适的孔洞，具体尺寸如下：序号密封板规格外形尺寸（ mm ）建议预留孔洞尺寸（mm）1 6 孔500 ×350410 ×27029 孔500 ×500420 ×420能按照客户要求提供特殊规格、孔洞的馈线窗。
中国电信股份有限公司温州分公司接入层光总配线架建设施工验收标准中国电信股份有限公司温州分公司接入层光总配线架（MODF）建设施工技术规范(试行)中国电信股份有限公司温州分公司网络建设部2016年10月目次1总则 (2)2规范性引用文件 (2)3术语和定义 (3)4命名与分类及推荐容量系列 (3)5要求 (4)6试验方法 (8)7检验规则 (11)8标志、包装、运输、贮存 (13)9验收 (13)10保修期 (13)11技术服务和技术培训 (14)技术服务 (14)附录A (15)1总则本文件是中国电信股份有限公司温州分公司向提供中国电信温州分公司接入层光总配线架采购项目主设备的公司（以下简称服务方)提出的技术规范书。
根据此文件，服务方符合相关要求并提供具体具体的技术建议书。
中国电信股份有限公司温州分公司拥有本技术规范书的最终解释权。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2423.1-2001 电工电子产品环境试验第2部分:试验方法试验A:低温GB/T 2423.2-2001电工电子产品环境试验第2部分:试验方法试验B:高温GB/T 2423.9-2001电工电子产品环境试验第2部分:试验方法试验Cb:设备用恒定湿热GB/T 2423.17-1993电工电子产品基本环境试验规程试验Ka:盐雾试验方法GB/T 2828.1-2003 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB/T 3873 通信设备产品包装通用技术条件GB 5095.2-1997 电子设备用机电元件基本试验规程及测量方法第2部分:一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/T 12057.1-2000光纤光缆连接器第1部分:总规范YD/T 694-2004 总配线架YD/T 778-2006 光纤配线架YD/T 896-1997 FC/APC型光纤活动连接器技术条件YD/T 987-1989 ST/PC型单模光纤光缆活动连接器技术规范YD/T 1200-2002 MU型单模光纤活动连接器技术条件YD/T 1272.1-2003 光纤活动连接器第1部分:LC型YD/T 1272.2-2005 光纤活动连接器技术条件第2部分:MT-RJ型YD/T 1272.3-2005 光纤活动连接器技术条件第3部分:SC型SJ/T 11363-2006电子信息产品中有毒有害物质的限量要求SJ/T 11365-2006 电子信息产品中有毒有害物质的检测方法IEC 61300-3-15: 1995-05抛光插针端面顶点偏移测量(Measurement - Eccentricity of a Convex polished ferrule endface)IEC 61300-3-16:1995-05球状抛光插针端面曲率半径检查与测量(Examinations and Measueremnts-endface radius of spherically polished ferrule)IEC 61300-3-17:1999-09抛光插针端面角度检查与测量(Examinations and Measueremnts- endface angle-polished ferrule)IEC 61300-3-23:1998一04相对插针端面光纤位置检查与测量(Examinations and Measueremnts-fiber position re1ative to ferrule endface)3术语和定义下列术语和定义适用于本标准。

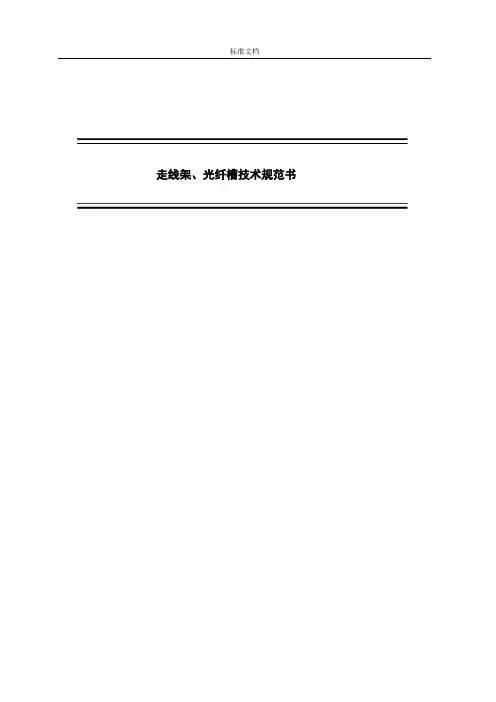

走线架、光纤槽技术规范书
目录
1产品及技术参数要求 (1)
1.1 网格式走线架技术要求 (1)
1.2 梯式U型钢走线架技术要求 (3)
1.3 金属线槽技术要求 (5)
1.4 光纤槽道技术要求 (6)
2保修、技术服务和技术培训 (7)
2.1 技术服务 (7)
2.2 系统维护服务 (7)
2.3 保修： (8)
1产品及技术参数要求1.1网格式走线架技术要求
1.2梯式U型钢走线架技术要求
1.3金属线槽技术要求
1.4光纤槽道技术要求
2保修、技术服务和技术培训
2.1技术服务
1.1投标人所投设备包括其所提供的所有：设备、设备连接部件等内容。
1.2投标人提供的调试、检验、培训、保修和技术支持等服务的范围应涵盖上述所有设备。
1.3投标人应提供设备调试时所需的技术资料,投标人有责任在保证安全和质量的前提下提供技术服务。
2.2系统维护服务
2.1在质保期内，发现由于设备、材料质量或工艺不良造成的故障时，投标人应研究其故障原因，
并迅速修复或进行更换。
2.2人员安排：在质保期内，当出现重大故障影响使用时需要投标人提供服务。
2.3保修：
质保时间为3年，质保起算时间为货到现场6个月或项目初验，以先到者为准。
（本章结束）。
概述1.1产品定义光总配线架（OMDF）主要用于设备光缆与室外光缆的集中成端、连接调度和监控测量。
本规范规定了光总配线架（OMDF）的技术要求及安装使用要求，主要对光总配线架（OMDF）的环境要求、外观与结构、功能要求、光电性能、安装与使用等方面进行了规定。
本规范适用于上海联通OMDF采购，作为在新建和改造机房内独立安装的光纤总配线架（OMDF）的采购、设计、建设和实施工作的技术指导依据。
1.2适应标准文件GB/T 2423.1-2001 电工电子产品环境试验GB/T 2423.17-1993 电工电子产品基本环境试验规程GB/T 2828.1-2003 计数抽样检验程序GB/T 2829-2002 周期检验计数抽样程序及表GB/T 3873-83 通信设备产品包装通用技术条件GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/T 18663.1-2002 通信设备机械结构、公制系列和英制系列的试验JB/T6753.5－1993 电工设备的设备构体公差组装结构一般公差YD/T778-2006 光纤配线架；YD/T 694-2004 总配线架；对本规范书中没有提到而国家标准和通信行业标准已有具体规定的内容，卖方提供的设备也应符合相关标准要求。
1.3卖方应按照本文件的要求提供详细的技术建议。
卖方提供的设备应完全符合买方指明的标准，并满足或高于买方提出的要求。
1.4卖方应当仔细阅读技术规范书中规定所有条款并依据，并对本规范书所提出各项要求进行逐条逐项答复、说明和解释。
应答要求为“满足并优于”、“满足”、“不满足”。
对于相关技术参数指标等内容，投标人应在性能要求表格中每一项指标下方的空格内做逐项应答，说明能否满足要求，并填写具体数值，要求以产品标称值应答，应答用蓝色粗体字，同时应在投标文件中提供相应的测试报告或其他证明文件资料。
技术规范中应答为“满足并优于”、“满足”的条款，对于可量化的指标卖方应当明确所提供产品的具体数据，并附第三方出具的检测报告，否则视为“部分满足”。
走线架技术规范书第一部分机房走线架技术规范1.产品技术特性及规范DX系列产品主要技术指标及要求优质工程铝合金材料的屈服强度：>153N承重量：额定负荷200㎏/m吊挂间距m,搁条间距333mm,最大承重300kg/m;走线架与材料屈服极限之比,安全系数为;要求走线架主要承重的铝合金型材具有重量轻、强度高、耐腐蚀性强的特点;走线架其他金工件材料选用优质钢板剪切开料,吊杆选用高强度的A3螺纹钢Φ12-16㎜,为了保证吊杆的强度和走线架的承重力,采用局部螺纹型;走线架零件表面的涂覆层的镀锌和喷塑;走线架选用正规企业生产,符合国家标准的紧固件;走线架所有的材料及零部件、紧固件需检验合格后才使用; 对承重的铝合金型材,需抽样检测承重量;包装、标志、储存、运输符合GB3873-83的规定;走线槽架的安装设计能满足8度抗震要求;抗震措施吊装走线架是用M8×55㎜膨胀螺栓的,采用捶打螺栓入水泥梁、柱、墙孔的紧定方式,保证膨胀螺栓在紧固后能在梁板、墙柱中紧密地连固;产品规格水平走线架高度45mm,宽度可选走线梯规格：水平走线架有200mm、300mm、400mm、500mm、600mm、800mm、1000mm等,垂直走线梯有300mm、400mm、500mm、600mm、800mm等;2.产品的结构要求●采用悬挂式安装方式,由直径为12-16mm的吊杆群和支架把走线架分层次悬挂装固在机房的楼顶板下和连固在墙壁上;节省地面空间,也可选择用地面支架支撑式,走线架主要承重横梁应采用专门设计的优质工程铝合金型材,表面光亮氧化涂复,材料质硬、重量轻、承重量大,通用灵活;●所有金属结构件应采用表面电镀或镀后喷漆、喷塑的工艺,防腐性强;●走线架吊杆装置应为可调式,能上下、前后、左右方向调整;。
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。
在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。
③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。
在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹，保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒，保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。
在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。
在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。
在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。

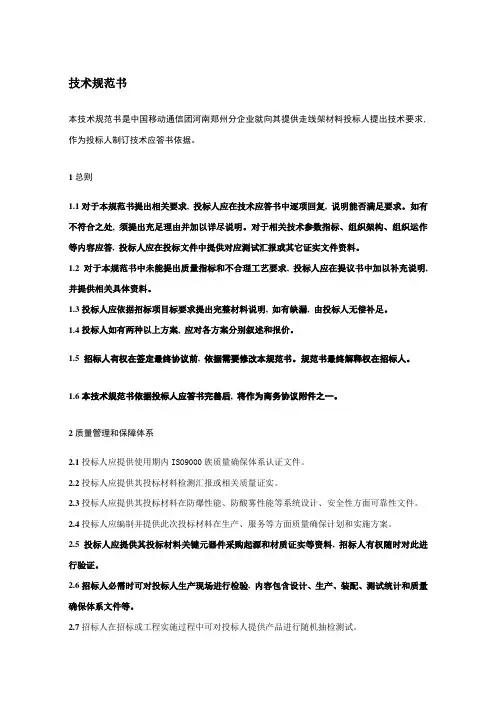

技术规范书本技术规范书是中国移动通信团河南郑州分企业就向其提供走线架材料投标人提出技术要求, 作为投标人制订技术应答书依据。
1总则1.1对于本规范书提出相关要求, 投标人应在技术应答书中逐项回复, 说明能否满足要求。
如有不符合之处, 须提出充足理由并加以详尽说明。
对于相关技术参数指标、组织架构、组织运作等内容应答, 投标人应在投标文件中提供对应测试汇报或其它证实文件资料。
1.2对于本规范书中未能提出质量指标和不合理工艺要求, 投标人应在提议书中加以补充说明, 并提供相关具体资料。
1.3投标人应依据招标项目标要求提出完整材料说明, 如有缺漏, 由投标人无偿补足。
1.4投标人如有两种以上方案, 应对各方案分别叙述和报价。
1.5 招标人有权在签定最终协议前, 依据需要修改本规范书。
规范书最终解释权在招标人。
1.6本技术规范书依据投标人应答书完善后, 将作为商务协议附件之一。
2质量管理和保障体系2.1投标人应提供使用期内ISO9000族质量确保体系认证文件。
2.2投标人应提供其投标材料检测汇报或相关质量证实。
2.3投标人应提供其投标材料在防爆性能、防酸雾性能等系统设计、安全性方面可靠性文件。
2.4投标人应编制并提供此次投标材料在生产、服务等方面质量确保计划和实施方案。
2.5投标人应提供其投标材料关键元器件采购起源和材质证实等资料, 招标人有权随时对此进行验证。
2.6招标人必需时可对投标人生产现场进行检验, 内容包含设计、生产、装配、测试统计和质量确保体系文件等。
2.7招标人在招标或工程实施过程中可对投标人提供产品进行随机抽检测试。
3材料技术要求3.1走线架、光纤槽道技术要求3.1.1原材料3.1.1.1所用原材料应符合现行国家相关标准或技术条件要求, 符合GB/T699、GB/T700、GB/T6892 、GB/T3280标准中对应牌号要求。
3.1.1.2铝合金铁架中采取铝合金型材质量标准、力学性能指标等, 应符合《铝合金建筑型材》GB5237-相关要求3.1.1.3采取钢结构走线架时, 所用钢材表面先除锈, 然后刷防锈漆两遍、调和漆两遍。

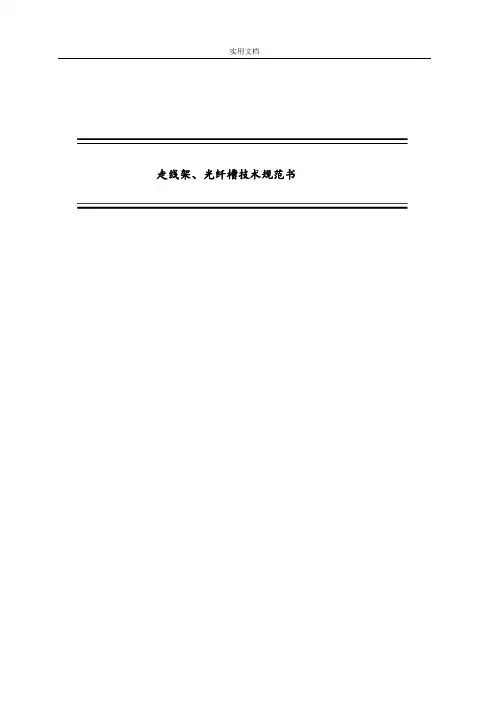

走线架、光纤槽技术规范书
目录
1产品及技术参数要求 (1)
1.1 网格式走线架技术要求 (1)
1.2 梯式U型钢走线架技术要求 (2)
1.3 金属线槽技术要求 (4)
1.4 光纤槽道技术要求 (6)
2保修、技术服务和技术培训 (7)
2.1 技术服务 (7)
2.2 系统维护服务 (7)
2.3 保修： (7)
1产品及技术参数要求1.1网格式走线架技术要求
1.2梯式U型钢走线架技术要求
1.3金属线槽技术要求
1.4光纤槽道技术要求
2保修、技术服务和技术培训
2.1技术服务
1.1投标人所投设备包括其所提供的所有：设备、设备连接部件等内容。
1.2投标人提供的调试、检验、培训、保修和技术支持等服务的范围应涵盖上述所有设备。
1.3投标人应提供设备调试时所需的技术资料,投标人有责任在保证安全和质量的前提下提供技术服务。
2.2系统维护服务
2.1在质保期内，发现由于设备、材料质量或工艺不良造成的故障时，投标人应研究其故障原因，
并迅速修复或进行更换。
2.2人员安排：在质保期内，当出现重大故障影响使用时需要投标人提供服务。
2.3保修：
质保时间为3年，质保起算时间为货到现场6个月或项目初验，以先到者为准。
（本章结束）。

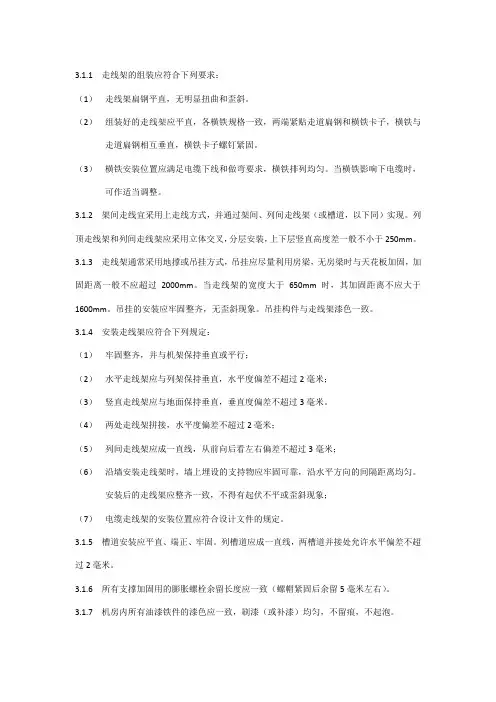

3.1.1 走线架的组装应符合下列要求：（1）走线架扁钢平直，无明显扭曲和歪斜。
（2）组装好的走线架应平直，各横铁规格一致，两端紧贴走道扁钢和横铁卡子，横铁与走道扁钢相互垂直，横铁卡子螺钉紧固。
（3）横铁安装位置应满足电缆下线和做弯要求，横铁排列均匀。
当横铁影响下电缆时，可作适当调整。
3.1.2 架间走线宜采用上走线方式，并通过架间、列间走线架（或槽道，以下同）实现。
列顶走线架和列间走线架应采用立体交叉，分层安装，上下层竖直高度差一般不小于250mm。
3.1.3 走线架通常采用地撑或吊挂方式，吊挂应尽量利用房梁，无房梁时与天花板加固，加固距离一般不应超过2000mm。
当走线架的宽度大于650mm时，其加固距离不应大于1600mm。
吊挂的安装应牢固整齐，无歪斜现象。
吊挂构件与走线架漆色一致。
3.1.4 安装走线架应符合下列规定：（1）牢固整齐，并与机架保持垂直或平行；（2）水平走线架应与列架保持垂直，水平度偏差不超过2毫米；（3）竖直走线架应与地面保持垂直，垂直度偏差不超过3毫米。
（4）两处走线架拼接，水平度偏差不超过2毫米；（5）列间走线架应成一直线，从前向后看左右偏差不超过3毫米；（6）沿墙安装走线架时，墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。
安装后的走线架应整齐一致，不得有起伏不平或歪斜现象；（7）电缆走线架的安装位置应符合设计文件的规定。
3.1.5 槽道安装应平直、端正、牢固。
列槽道应成一直线，两槽道并接处允许水平偏差不超过2毫米。
3.1.6 所有支撑加固用的膨胀螺栓余留长度应一致（螺帽紧固后余留5毫米左右）。
3.1.7 机房内所有油漆铁件的漆色应一致，刷漆（或补漆）均匀，不留痕，不起泡。

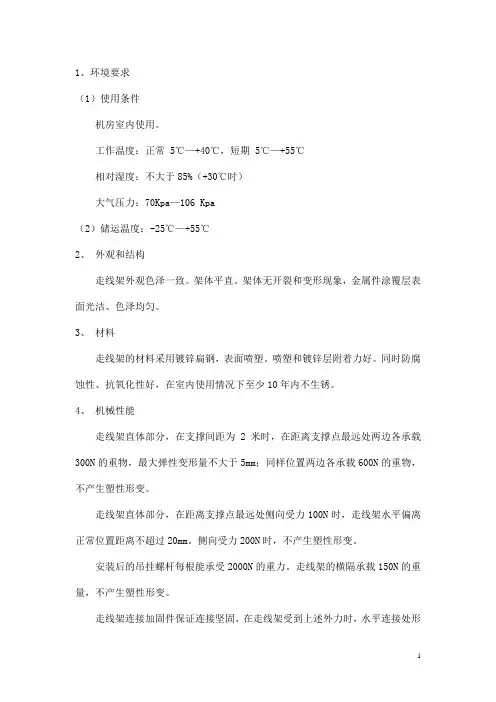

1、环境要求（1）使用条件机房室内使用。
工作温度：正常 5℃—+40℃，短期 5℃—+55℃相对湿度：不大于85%（+30℃时）大气压力：70Kpa—106 Kpa（2）储运温度：-25℃—+55℃2、外观和结构走线架外观色泽一致。
架体平直。
架体无开裂和变形现象，金属件涂覆层表面光洁、色泽均匀。
3、材料走线架的材料采用镀锌扁钢，表面喷塑。
喷塑和镀锌层附着力好。
同时防腐蚀性、抗氧化性好，在室内使用情况下至少10年内不生锈。
4、机械性能走线架直体部分，在支撑间距为2米时，在距离支撑点最远处两边各承载300N的重物，最大弹性变形量不大于5mm；同样位置两边各承载600N的重物，不产生塑性形变。
走线架直体部分，在距离支撑点最远处侧向受力100N时，走线架水平偏离正常位置距离不超过20mm。
侧向受力200N时，不产生塑性形变。
安装后的吊挂螺杆每根能承受2000N的重力。
走线架的横隔承载150N的重量，不产生塑性形变。
走线架连接加固件保证连接坚固，在走线架受到上述外力时，水平连接处形变不超过1度，垂直连接处形变不超过3度。
材料规格：走线架长度每根一般为3米,吊挂螺杆直径在φ14～16mm。
走线架使用扁钢的规格(下限)如下：5、包装包装合格的产品能承受GB/T3873-1983中“A.10公路运输”的试验要求，试验结果后，达到产品完整，产品表面及零部件没有机械损伤的要求。
6、安装及其他要求（1）单根走线架长度一般不大于3米，吊挂或地撑之间距离一般1.5～2米。
要求连接板之间连接稳固，走线架接地线与连接板接地良好。
（2）走线架安装时通过连接件与建筑物主要受力构件连接成一个整体。
（3）走线架可分期安装，但以满足工程近期需要为前提。
对于规模较小的机房，走线架宜一次装齐。
（4）地震设计烈度为6度及6度以上的机房，走线架安装采取抗震加固措施。
（5）走线架安装在机列上方时，走线架宽度不超过机列宽度。
（6）列走线架两端分别搭在列架两侧的连固铁上，并与列架上梁加固。
技术规范书本技术规范书是中国移动通信团河南有限公司郑州分公司就向其提供走线架材料的投标人提出的技术要求，作为投标人制定技术应答书的依据。
1总则1.1对于本规范书提出的有关要求，投标人应在技术应答书中逐项答复，说明能否满足要求。
如有不符合之处，须提出充分理由并加以详尽说明。
对于相关技术参数指标、组织架构、组织运作等内容的应答，投标人应在投标文件中提供相应的测试报告或其他证明文件资料。
1.2对于本规范书中未能提出的质量指标和不合理的工艺要求，投标人应在建议书中加以补充说明，并提供有关详细资料。
1.3投标人应根据招标项目的要求提出完整的材料说明，如有缺漏，由投标人免费补足。
1.4投标人如有两种以上方案，应对各方案分别论述和报价。
1.5招标人有权在签定最终合同前，根据需要修改本规范书。
规范书的最终解释权在招标人。
1.6本技术规范书根据投标人的应答书完善后，将作为商务合同的附件之一。
2质量管理与保障体系2.1投标人应提供有效期内的ISO9000族质量保证体系认证文件。
2.2投标人应提供其投标材料的检测报告或相关质量证明。
2.3投标人应提供其投标材料在防爆性能、防酸雾性能等系统设计、安全性方面的可靠性文件。
2.4投标人应编制并提供本次投标材料在生产、服务等方面的质量保证计划和实施方案。
2.5投标人应提供其投标材料的主要元器件采购来源和材质证明等资料，招标人有权随时对此进行验证。
2.6招标人必要时可对投标人的生产现场进行检查，内容包括设计、生产、装配、测试记录和质量保证体系文件等。
2.7招标人在招标或工程实施过程中可对投标人提供产品进行随机抽检测试。
3材料技术要求3.1走线架、光纤槽道的技术要求3.1.1原材料3.1.1.1所用原材料应符合现行国家有关标准或技术条件的要求，符合GB/T699、GB/T700、GB/T6892 、GB/T3280标准中相应牌号的规定。
3.1.1.2铝合金铁架中采用的铝合金型材质量标准、力学性能指标等，应符合《铝合金建筑型材》GB5237-2004的有关要求3.1.1.3采用钢结构走线架时，所用钢材表面先除锈，然后刷防锈漆两遍、调和漆两遍。
3.1.2外形和尺寸3.1.2.1走线架、光纤槽道及安装附件外部需平整、光滑、无划痕，内部不应有锐边、毛刺和损伤电缆绝缘凸出部分。
3.1.2.2走线架、光纤槽道及安装附件的外形和尺寸应符合图纸的要求，外形和尺寸公差应符合图纸或者有关规定。
3.1.3表面质量3.1.3.1走线架、光纤槽及安装附件外部需平整光滑无划痕，经过镀涂处理的结构件不应露出底材，镀层应均匀，无漏镀，不应存在肉眼可分辨的色差、留痕。
内部不应有锐边毛刺或损伤电缆绝缘凸出部分。
3.1.3.2所有铆接点要求牢固不松动，表面光滑无毛刺。
3.1.3.3钢结构走线架采用采用焊接时，其质量应满足《建筑钢结构焊接技术规程》JGJ81-2002的要求。
焊接质量在外观上应符合下列要求：a. 具有平滑的细鳞形表面，无折皱、间断和未焊满，并与基本金属平滑连接；b. 焊缝金属应细密无裂纹、夹渣等缺陷；c. 基本金属的咬肉深度不得大于0.5毫米3.1.3.4表面镀锌喷塑的，应符合GB/T1720的有关规定。
3.1.3.5主要表面镀锌层厚度不得小于12μm。
3.1.3.6主要表面喷塑厚度不得小于50μm。
3.1.3.7主要表面热镀锌锌层厚度不得小于55μm。
3.1.3.8镀、涂层附着力应符合SJ2573。
3.1.3.9铝型材、光纤槽表面应清洁，不允许有斑点、污迹、裂纹、起皮、腐蚀和气泡存在。
3.1.3.10铝型材、光纤槽表面上允许有轻微的压坑、碰伤和划痕存在，其允许深度、长度应符合表中的规定；由模具造成的纵向挤压痕深度，LD31合金不得超过0.05mm，允许长度见表1。
表13.1.3.11阳极氧化膜及色泽质量需表面处理的型材应注明色泽、氧化膜厚度级别，如未注明氧化膜厚度级别的一律按AA15级供货。
AA15级：最小平均膜厚度15um，最小局部膜厚度12um。
3.1.3.12铝型材、光纤槽表面不允许有腐蚀点、电灼伤、斑点、污迹、氧化膜等缺陷存在。
3.1.3.13安装构件应尺寸准确，安全牢固。
3.1.4承载要求3.1.4.1走线架每米承重大于600公斤，光纤槽每米承重大于50公斤。
3.1.5标准件3.1.5.1标准件的机械强度应符合GB/T3098.1和GB/T3098.2，试验方法参照GB/T3098.1和GB/T3098.2的试验方法。
不锈钢紧固件锁紧力矩要求，试验方法为用带读数的扭矩扳手进行测试。
3.1.5.2走线架宽度为宽度700-1000㎜，铝合金边材需采用50型材(5㎜*5㎜)，走线架宽度为宽度200-600㎜，铝合金边材需采用45型材(4.5*3.1㎜)，型材着力点材质的厚度不得小于3.5㎜。
3.1.5.3走线架构件与房顶或者顶梁吊挂时，使用吊挂螺杆，规格为M16（含组件），吊挂上支板采用6mm厚钢板折弯，嵌入墙的膨胀螺栓用M10x90。
如果加固与梁侧面，采用加固角钢L50x5，嵌入梁的膨胀螺栓用M12x110。
吊挂螺杆与走线架固定时下支板采用6mm厚钢板折弯，膨胀螺栓用M8x80；主桥架吊挂间距900-1100㎜,列桥架间距1200-1500㎜，吊杆超过1000㎜㎜必须中间加吊管,起到稳定着用。
3.1.5.4走线架双层连接采用全丝螺杆两头吊挂件固定，与上第一层吊杆垂直，膨胀螺栓用M8x80。
3.1.5.5走线架构件与承重墙或者房柱固定时L型连接件用6mm厚钢板折弯，嵌入墙的膨胀螺栓用M10x90；L型连接件与走线架构件连接时采用螺栓M8x80。
3.1.5.6走线架构件与承重墙或者房柱固定时L型连接件用6mm厚钢板折弯，嵌入墙的膨胀螺栓用M10x90；L型连接件与走线架构件连接时采用螺栓M8x80。
3.1.5.7走线架构件水平或者垂直连接时，L型、T型连接件采用4mm厚钢板折弯，螺栓采用M8x80。
3.1.5.8走线架主桥架与列桥架交汇主桥架横撑中间再加横撑使之成“田”字形，便于线缆拐弯。
3.1.5.9走线架水平横撑间隔为200-250mm，便于网线布放。
3.1.5.10走线架构件连接时，螺栓采用国标膨胀螺栓不得小于8*80-100（国标JB/ZQ4763-2006），能抗七级地震。
3.1.5.11走线架组装采用的“螺栓”指的是成套的普通六角头螺栓，包含螺母和垫圈。
3.1.5.12光纤走线槽6英寸、12英寸，采用阻燃ABS材料，注塑工艺处理，吊挂组件选用不小于M12全丝螺杆，吊挂间距不大于1200mm，全丝螺杆、连接件和吊管等均采用热镀锌处理。
3.1.6基本性能参数储存温度范围-25～70℃工作温度-25～70℃相对温度5%～100%大气压力70～106KPa寿命15年3.1.7盐雾试验对不锈钢材料：按GB/T2423.17做48小时中性盐雾测试，测试后，基体喷涂无起泡脱落现象；机体内外和机构件等均无腐蚀现象；性能一切正常；不能有任何红色锈点出现。
对电镀锌材料：按GB/T2423.17做48小时中性盐雾测试，测试后，基体喷涂无起泡脱落现象；机体内外和机构件等均无腐蚀现象；性能一切正常；不能有任何红色锈点出现。
3.1.8热镀锌附着力热浸镀锌镀层与基体的附着力采用GB/T 232-1999中镀层弯曲试验方法，其弯心直径d=试样厚度a，距试样边部5mm以外，不允许出现镀层脱落，但允许表面出现不露基体的裂纹。
3.1.9镀锌喷塑3.1.9.1镀锌层厚度采用磁性测厚仪或X射线区镀层测厚仪进行测量，在主要表面上，凡能被直径20mm的球接触的部位，镀层最小局部厚度应达到8μm；非主要表面凡是能被直径20mm的球接触的部位，镀层最小局部厚度应达到5μm；凡不能被直径20mm的球接触的部位（如凹槽、缝），对镀锌层厚度不作要求，但镀层必须连续，且表面不得有氧化、生锈现象。
孔、槽、缝内表面镀层厚度，深度小于或等于1倍直径（或宽度）的部分，镀层厚度不作规定；深度大于3倍直径（或宽度）部分，允许无镀层。
安装在结构件上的紧固件和铆接小件镀层厚度不作要求。
3.1.9.2喷塑镀锌后需要局部喷塑的工件，镀层结晶必须细致、均匀。
喷塑工序必须在镀锌后24小时以后再进行，要防止被灰尘、油污、杂质、胶带残胶、汗液等污染工件。
禁止用手直接接触需喷塑表面。
喷塑处理后的工件，不可露底材，须无划痕、起泡等肉眼可见的外观不良。
3.1.9.3镀锌层附着力按GB/T 5270-2005中要求采用画格法测试，划格部位无镀层脱落现象为合格。
具体方法为：在试样表面镀层上，用切割刀具（刃口角30°，刃口厚度50—100μm），按同一方向划11条间距为1mm的平行线，深达基体金属，再按垂直方向划11条间距为1mm的平行线，这样可形成100个mm2方格；用胶带（附着力强度为10±1N/25mm）紧密粘贴于划格部位，以未粘贴胶带边卫基准大于90度角迅速拉起。
3.1.10环保要求所有零部件应符合欧盟Directive 2002/95/EC ROHS指令要求。
3.1.11抗震加固要求铁架安装内容中有关抗震加固部分应按照YD 5059-2005《电信设备安装抗震设计规范》有关规定执行。
4标志、包装、运输、存贮4.1标志：应标明产品名称、规格型号、生产日期、产品批号等。
4.2包装：产品包装时选用合适的材料和结构，确保产品在运输过程中防震、防潮、不损坏。
4.3运输：包装后的产品应能以任何交通工具运往任何地点。
产品运输时应严禁碰撞、挤压、日晒、雨淋。
4.4贮存：产品应放置在干燥、清洁、通风处，应可贮存在环境温度为 -10℃～＋40℃，相对湿度75％以下，周围无酸性、碱性或其它腐蚀气体的仓库中。
有包装的产品自交付日起，存贮期为一年，存贮期内不应发生任何损坏。
5材料到货、安装5.1材料到货5.1.1中标人收到中标通知书后，xx天内根据各分公司的要求提交到货计划表，总体要求订货合同生效后，可在xx天内供完50%，可在xx天内供完100%，或按各分公司的到货要求供货，具体时间应在签定合同时写明。
投标人应针对以单个分公司为单位的最短时间要求、最多批次、最少要货量（以个数为单位）等多种情况提出其最佳的到货方案。
5.1.2包装应有明显标志，区分不同型号规格，并以适于人工搬运进行分装，由投标人负责按时将材料送达招标人指定地点，并保证材料完好无损。
5.1.3外包装牢固，有明显标志。
5.2安装材料的安装由厂家负责。
6材料验收6.1投标人的材料应符合本规范书所规定的材料、规格尺寸、工艺、质量要求，并应通过招标人公司实施的验收且符合通信行业相关通信安装材料的验收方法及要求。
6.2 出厂检验投标人应在第一批材料出厂前提供符合投标应答的所有出厂检验项目的测试方法和指标，供招标人参考。
