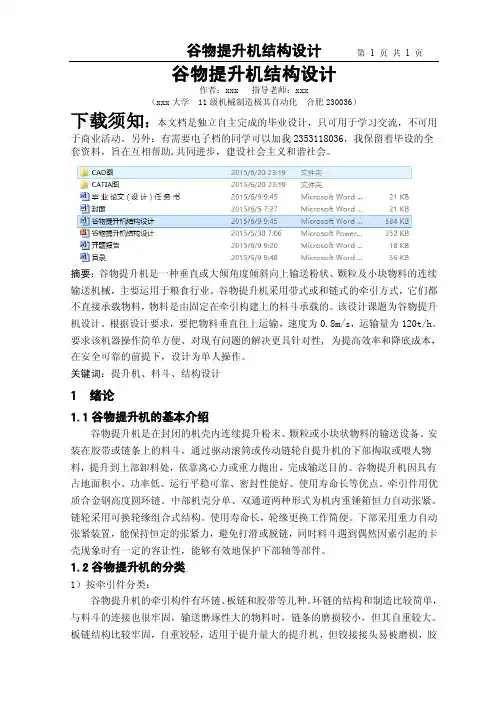

谷物提升机结构设计作者：xxx 指导老师：xxx（xxx大学 11级机械制造极其自动化合肥230036）下载须知：本文档是独立自主完成的毕业设计，只可用于学习交流，不可用于商业活动。
另外：有需要电子档的同学可以加我2353118036，我保留着毕设的全套资料，旨在互相帮助,共同进步，建设社会主义和谐社会。
摘要：谷物提升机是一种垂直或大倾角度倾斜向上输送粉状、颗粒及小块物料的连续输送机械，主要运用于粮食行业。
谷物提升机采用带式或和链式的牵引方式，它们都不直接承载物料，物料是由固定在牵引构建上的料斗承载的。
该设计课题为谷物提升机设计。
根据设计要求，要把物料垂直往上运输，速度为0.8m/s，运输量为120t/h。
要求该机器操作简单方便、对现有问题的解决更具针对性, 为提高效率和降底成本，在安全可靠的前提下，设计为单人操作。
关键词：提升机、料斗、结构设计1 绪论1.1谷物提升机的基本介绍谷物提升机是在封闭的机壳内连续提升粉末、颗粒或小块状物料的输送设备。
安装在胶带或链条上的料斗，通过驱动滚筒或传动链轮自提升机的下部掏取或喂人物料，提升到上部卸料处，依靠离心力或重力抛出，完成输送目的。
谷物提升机因具有占地面积小、功率低、运行平稳可靠、密封性能好、使用寿命长等优点。
牵引件用优质合金钢高度圆环链。
中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。
链轮采用可换轮缘组合式结构。
使用寿命长，轮缘更换工作简便。
下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。
1.2谷物提升机的分类1）按牵引件分类：谷物提升机的牵引构件有环链、板链和胶带等几种。
环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。
板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料。

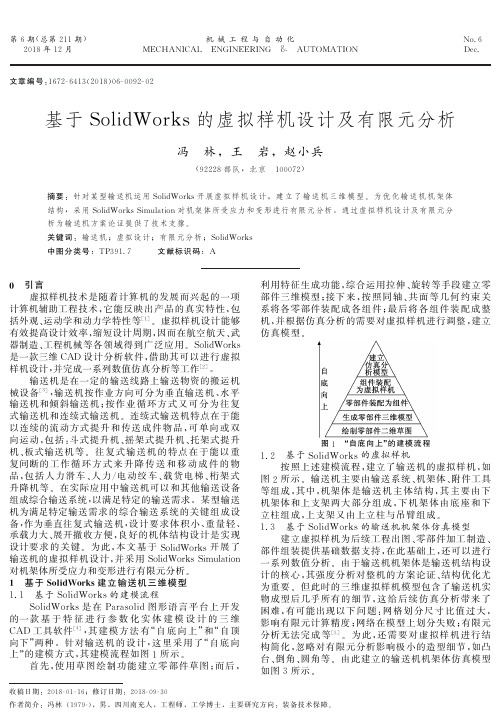

第６期(总第２１１期)２０１８年１２月机械工程与自动化M E C HA N I C A L ㊀E N G I N E E R I N G㊀&㊀A U T OMA T I O NN o ．６D e c ．文章编号:１６７２Ｇ６４１３(２０１８)０６Ｇ００９２Ｇ０２基于S o l i d W o r k s 的虚拟样机设计及有限元分析冯㊀林,王㊀岩,赵小兵(９２２２８部队,北京㊀１０００７２)摘要:针对某型输送机运用S o l i d W o r k s 开展虚拟样机设计,建立了输送机三维模型.为优化输送机机架体结构,采用S o l i d W o r k sS i m u l a t i o n 对机架体所受应力和变形进行有限元分析.通过虚拟样机设计及有限元分析为输送机方案论证提供了技术支撑.关键词:输送机;虚拟设计;有限元分析;S o l i d W o r k s 中图分类号:T P ３９１ ７㊀㊀㊀文献标识码:A收稿日期:２０１８Ｇ０１Ｇ１６;修订日期:２０１８Ｇ０９Ｇ３０作者简介:冯林(１９７９Ｇ),男,四川南充人,工程师,工学博士,主要研究方向:装备技术保障.０㊀引言虚拟样机技术是随着计算机的发展而兴起的一项计算机辅助工程技术,它能反映出产品的真实特性,包括外观㊁运动学和动力学特性等[１].虚拟样机设计能够有效提高设计效率,缩短设计周期,因而在航空航天㊁武器制造㊁工程机械等各领域得到广泛应用.S o l i d W o r k s 是一款三维C A D 设计分析软件,借助其可以进行虚拟样机设计,并完成一系列数值仿真分析等工作[２].输送机是在一定的输送线路上输送物资的搬运机械设备[３],输送机按作业方向可分为垂直输送机㊁水平输送机和倾斜输送机;按作业循环方式又可分为往复式输送机和连续式输送机.连续式输送机特点在于能以连续的流动方式提升和传送成件物品,可单向或双向运动,包括:斗式提升机㊁摇架式提升机㊁托架式提升机㊁板式输送机等.往复式输送机的特点在于能以重复间断的工作循环方式来升降传送和移动成件的物品,包括人力滑车㊁人力/电动绞车㊁载货电梯㊁桁架式升降机等.在实际应用中输送机可以和其他输送设备组成综合输送系统,以满足特定的输送需求.某型输送机为满足特定输送需求的综合输送系统的关键组成设备,作为垂直往复式输送机,设计要求体积小㊁重量轻㊁承载力大㊁展开撤收方便,良好的机体结构设计是实现设计要求的关键.为此,本文基于S o l i d W o r k s 开展了输送机的虚拟样机设计,并采用S o l i d W o r k sS i m u l a t i o n 对机架体所受应力和变形进行有限元分析.１㊀基于S o l i d W o r k s 建立输送机三维模型１．１㊀基于S o l i d W o r k s 的建模流程S o l i d W o r k s 是在P a r a s o l i d 图形语言平台上开发的一款基于特征进行参数化实体建模设计的三维C AD 工具软件[４],其建模方法有 自底向上 和 自顶向下 两种.针对输送机的设计,这里采用了 自底向上 的建模方式,其建模流程如图１所示.首先,使用草图绘制功能建立零部件草图;而后,利用特征生成功能,综合运用拉伸㊁旋转等手段建立零部件三维模型;接下来,按照同轴㊁共面等几何约束关系将各零部件装配成各组件;最后将各组件装配成整机,并根据仿真分析的需要对虚拟样机进行调整,建立仿真模型.图１㊀ 自底向上 的建模流程１．２㊀基于S o l i d W o r k s 的虚拟样机按照上述建模流程,建立了输送机的虚拟样机,如图２所示.输送机主要由输送系统㊁机架体㊁附件工具等组成,其中,机架体是输送机主体结构,其主要由下机架体和上支架两大部分组成,下机架体由底座和下立柱组成,上支架又由上立柱与吊臂组成.１．３㊀基于S o l i d W o r k s 的输送机机架体仿真模型建立虚拟样机为后续工程出图㊁零部件加工制造㊁部件组装提供基础数据支持,在此基础上,还可以进行一系列数值分析.由于输送机机架体是输送机结构设计的核心,其强度分析对整机的方案论证㊁结构优化尤为重要.但此时的三维虚拟样机模型包含了输送机实物成型后几乎所有的细节,这给后续仿真分析带来了困难,有可能出现以下问题:网格划分尺寸比值过大,影响有限元计算精度;网络在模型上划分失败;有限元分析无法完成等[５].为此,还需要对虚拟样机进行结构简化,忽略对有限元分析影响极小的造型细节,如凸台㊁倒角㊁圆角等.由此建立的输送机机架体仿真模型如图３所示.２㊀基于S o l i d W o r k s S i m u l a t i o n 的输送机机架体有限元分析输送机运行过程中承受着拉㊁压㊁冲击等多种交变载荷作用,受力状态复杂,采用常规的力学分析方法计算其强度费时费力,计算精度较难保证.随着计算机技术和计算方法的发展,许多复杂工程问题可以采用离散化的数值计算方法,并借助计算机求解从而得到满足实际要求的数值解[６].当前,有限元分析法是工程设计领域应用最多的数值模拟计算方法之一[７].在这里,为了增强分析的速度和精度,提高计算效率,采用S o l i d W o r k sS i m u l a t i o n 的有限元分析功能进行机架体应力和变形分析.图２㊀输送机虚拟样机图３㊀输送机机架体仿真模型２．１㊀模型的约束与受力分析机架体主要受力为机架体自带设备的重量和所承载货物的重量之和.在对模型分析过程中,按照实际使用中的受力情况对模型进行了约束和加载.如图４所示,机架体自带设备的重量按均布载荷作用于模型主臂上,所承载货物的重量按集中载荷作用于主臂前端.如图５所示,约束位置设定为底座两实际系固点位.２．２㊀模型的材质与网格划分关于模型材质的设定,通常有两种方式:一种是从S o i l d W o r k s 的材料库中选取,另一种是通过用户自定义的方式来完成.本输送机机架体模型材料设定为铝合金６０６１,可直接从材料库中选取.其参数如下:铝合金６０６１各向同性,弹性模量E ＝６９G P a,泊松比γ＝０．３３,密度ρ＝２７００k g/m ３.鉴于输送机机架体结构的复杂性,这里采用S o l i d W o r k sS i m u l a t i o n 中网格智能划分方法进行网格划分[８].为提高分析速度,减少单元数量,选用了高品质单元,经网络划分,其节点总数为３８８８９,单元数为１９２１３,如图６所示.２．３㊀模型的有限元分析仿真模型导入S o l i d W o r k sS i m u l a t i o n,并完成上述设置后,便启动有限元分析.经分析计算得到的机架体模型变形云图和应力云图如图７和图８所示.由图７可知,模型最大位移变形量约为１１．８m m ,满足最大位移变形量小于１５m m 的设计要求.由图８可知,最大应力约为６０．０４M P a,但该应力集中部位位于固定销轴和旋转销轴上,由于销轴为４５钢材质,屈服强度为３５５M P a,亦满足强度要求.综上所述,基于仿真分析模型,加载载荷㊁约束㊁材质等边界条件后,经有限元计算求解后,不仅可以获得变形云图和应力分布云图,还能清晰地判断最大变形及最大应力所在的部位及具体数值,从而找到危险结构部位和结构强度较为薄弱的部位,为输送机机架体的设计验证和优化改进提供了可靠的技术手段.图４㊀模型载荷作用图５㊀模型约束位置图６㊀模型网格划分图７㊀机架体模型变形云图图８㊀机架体模型应力云图３㊀结语本文基于S o l i d W o r k s 的三维设计和有限元分析功能,实现了输送机的虚拟设计及输送机架体的应力和变形分析.通过输送机虚拟设计,可以较好地发现和提早解决结构设计㊁制造工艺㊁装配工艺等方面的问题.有限元分析相对于传统的力学解析法,可以比较精确地直观地发现和掌握各点的受力情况以及变形等情况,从而提高校核分析的精度和效率,亦为后续优化改进提供了基础.上述研究为输送机方案论证提供了必要的技术支撑.参考文献:[１]㊀钟孟春,李程,李华,等．基于虚拟样机的固定机构优化设计研究[J ]．机械工程与自动化,２０１４(４):６８Ｇ７０．[２]㊀张忠将,李敏．S o l i d W o r k s ２０１０机械设计从入门到精通[M ]．北京:机械工业出版社,２０１１．[３]㊀郎桐．输送机的分类及选型与设计[J ]．砖瓦,２０１１(５):１５Ｇ１９．[４]㊀杨磊,王卫军．基于S O L I DWO R K S 软件的磨粉机模块化参数化设计[J ]．现代面粉工业,２０１１(５):１４Ｇ１６．[５]㊀纪斌义,周江涛．紧急制动条件下车载式油罐的有限元分析[J ]．自动化与仪器仪表,２０１６(５):２０２Ｇ２０３．[６]㊀张博,袁清珂,黄俊钦,等．注塑机械手臂的静力学分析与拓扑优化[J ]．机械设计与制造,２０１５(８):２４６Ｇ２４８．[７]㊀朱伯芳．有限单元法原理与应用[M ]．第２版．北京:中国水利水电出版社,１９９８．[８]㊀杜金萍,何松彬,赵强．高效立式加工中心立柱静动态分析与结构优化[J ]．煤炭机械,２０１５(１):１７０Ｇ１７３．V i r t u a l P r o t o t y p eD e s i g n a n dF i n i t eE l e m e n t A n a l ys i s B a s e d o n S o l i d W o r k s F E N GL i n ,W A N GY a n ,Z H A OX i a o Ｇb i n g(９２２２８T r o o p s o f P L A ,B e i j i n g １０００７２,C h i n a )A b s t r a c t :I nt h i s p a p e r ,t h es t r u c t u r ed e s i g no fac e r t a i nc o n v e y o r w a st a k e na se x a m p l e ．T h e３D m o d e lo ft h ec o n v e yo r w a s e s t a b l i s h e db y u s e o fS o l i d W o r k s ．T oo p t i m i z e t h es t r u c t u r eo f t h ec o n v e y o r f r a m e ,f i n i t ee l e m e n t a n a l ys i sw a sc o n d u c t e df o r t h e s t r e s s a n d d i s p l a c e m e n t o f t h em a c h i n e b o d y w i t hS o l i d W o r k s S i m u l a t i o n ．T h e v i r t u a l p r o t o t y p e d e s i g n a n d t h e f i n i t e e l e m e n t a n a l y s i s c a n p r o v i d e a t e c h n i q u e s u p p o r t f o r t h e c o n v e yo r s c h e m e e v a l u a t i o n ．K e y wo r d s :c o n v e y o r ;v i r t u a l d e s i g n ;f i n i t e e l e m e n t a n a l y s i s ;S o l i d W o r k s３９ ㊀２０１８年第６期㊀㊀㊀㊀㊀㊀㊀㊀㊀冯林,等:基于S o l i d W o r k s 的虚拟样机设计及有限元分析。
摘要液压举升机在在汽车维修与保养中经常会用到，可以认为举升机是汽车维护厂的关键设备。
本文以小型液压举升机为研究对象，分析不同类型的举升机，将剪叉式液压举升机作为研究对象，确定液压缸的安装方式。
优化举升臂结构，达到液缸短行程举升大行程的效果。
通过平台载荷分析结合动力学理论，计算出液压元件的参数，并完成选型、非标设计及液压系统图的设计；通过材料力学分析，对重要部件的强度进行校核；结合SolidWorks建模，完成剪叉式液压举升机的运动学仿真模型，利用SolidWorks Motion对运动学模型进行运动学仿真，得出液压缸活塞杆的系列参数，为液压控制提供初步依据。
关键词：剪叉式举升机；液压设计；强度校核；SolidWorksAbstractHydraulic lifts are often used in automobile repair and maintenance. It can be considered that lifts are the key equipment of automobile maintenance plants. This article takes small hydraulic lifts as the research object, analyzes different types of lifts, takes scissor hydraulic lifts as the research target, and determines the installation method of hydraulic cylinders. The structure of the lifting arm is optimized to achieve the effect of short-stroke lifting and large stroke of the liquid cylinder. Through the platform load analysis combined with dynamic theory, the parameters of the hydraulic components are calculated, and the selection, non-standard design and hydraulic system diagram design are completed; through the material mechanics analysis, the strength of important components is checked; combined with SolidWorks modeling Completed the kinematics simulation model of the scissor hydraulic lift, and used SolidWorks Motion to perform kinematics simulation on the kinematics model, and obtained a series of parameters for the piston rod of the hydraulic cylinder, which provided a preliminary basis for hydraulic control.Key words: Scissor lift; hydraulic design; strength check; SolidWorks1．绪论1.1 选题的背景1.1.1 举升机的发展状况1925年开始，美国研制并生产了全世界第一辆汽车举升机，到现在为止，已经汽车举升机已经发展了70余年。
前 言随着国民经济的发展和人民生活水平的提高，人们对食品工业提出了更高的要求。
现代食品已 朝着营养、绿色、方便、功能食品的方向发展，且功能食品将成为新世纪的主流食品。
食品工业也 成为国民经济的支柱产业，作为装备食品工业的食品机械工业发展尤为迅猛。
而肉制品工业占我国 食品工业总产值的 9％ ～10％ 。
肉制品消费水平的高低， 反映了一个国家的生活水准和发达程度。
肉制品工业的发展成为了带动农业、畜牧业、饲料工业的龙头。
但在经历了较高速度的数量型增长 后，食品与包装机械的市场竞争力依然脆弱，表现为产品质量差、品种结构单一、技术含量低等， 从数量向质量型提高的速度仍比较缓慢，，有许多关键设备依赖进口，先后从欧洲、日本、美国引 进了肉类屠宰加工设备 200 多套，西式灌肠线 40 多条，西式火腿线 30多条和大量的单机与检测仪 器设备，开发科技含量高的产品成为重中之重。
食品工业的现代化水平，在很大程度上依赖于食品机械的发展及其现代化水，离开现代仪器和 设备，现代食品工业就无从谈起。
食品工业的发展是设备和工艺共同发展的结果，应使设备和工艺 达到最佳配合，以设备革新和创新促进工艺的改进和发展，以工艺的发展进一部促进设备的发展和 完善。
两者互相促进、互相完善，是使整个食品工业向现代化迈进的必要条件。
在肉类加工的过程中，切碎、斩拌搅拌工序的机械化程度最高，其中绞肉机、斩拌机、搅拌机 是最基本的加工主械.几乎所有的肉类加工厂都具备这 3 种设备。
国内一些大型肉类加工厂先后从 西德、丹麦、瑞士、日本等引进了先进的加工设备，但其价格十分昂贵。
目前中、小型肉类加工企 业所使用的大部分设备为我国自行设计制造的产绞肉机是为中、 小型肉类加二企业所设计的较为理 想的、绞制各种肉馅的机械，比如生产午餐肉罐头和制造鱼酱、鱼圆之类的产品，它将肉可进行粗、 中、细绞以满足不同加工工艺的要求，该机亦可作为其他原料的挤压设备。
随着生产力的发展，生产效率越来越高，食品工业中的分工越来越细，如何加工卫生，方便的 食品，成为急需解决的问题，这也就要求食品机械要不断发展。

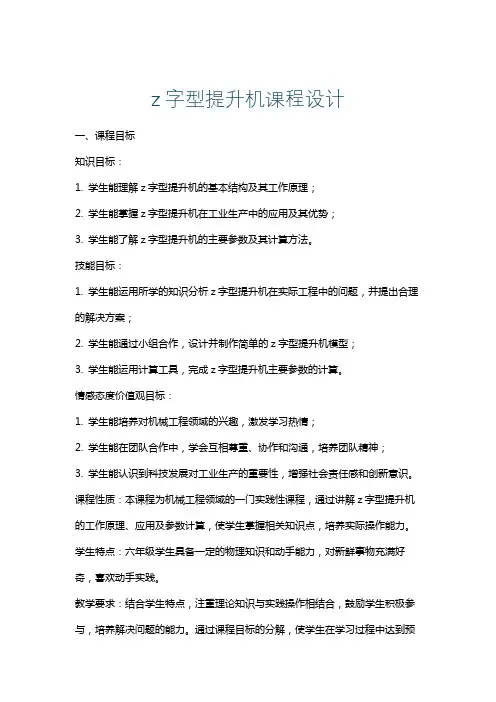

z字型提升机课程设计一、课程目标知识目标：1. 学生能理解z字型提升机的基本结构及其工作原理；2. 学生能掌握z字型提升机在工业生产中的应用及其优势；3. 学生能了解z字型提升机的主要参数及其计算方法。
