挖掘机电气控制系统

SYC挖掘机电气控制系统培训教材(二)1. SYC挖掘机电气控制系统简介- SYC挖掘机电气控制系统是挖掘机的重要组成部分之一，它负责控制挖掘机的各种动作。

- 电气控制系统由控制器、传感器、执行器、电源等多个部分组成，它们协同工作，完成挖掘机的各种操作。

- SYC挖掘机电气控制系统具有高度的智能化，能够自动调节挖掘机的工作状态，提高工作效率，降低能耗。

2. SYC挖掘机电气控制系统的基本原理- SYC挖掘机电气控制系统的基本原理是通过传感器采集挖掘机的工作状态信息，然后将信息传输给控制器进行处理。

- 控制器根据传感器采集到的信息，判断挖掘机当前的工作状态，并发出相应的指令，控制执行器完成相应的操作。

- SYC挖掘机电气控制系统采用数字化控制技术，具有高度的可靠性和精度。

3. SYC挖掘机电气控制系统的维护与保养- SYC挖掘机电气控制系统的维护与保养非常重要，可以延长挖掘机的使用寿命，提高工作效率。

- 定期检查电气控制系统的连接线路，保证连接牢固可靠。

- 定期清洗电气控制系统的传感器和执行器，保证其正常工作。

- 定期更换电气控制系统中的易损部件，如保险丝、继电器等，以保证系统的正常运行。

4. SYC挖掘机电气控制系统的故障排除- SYC挖掘机电气控制系统故障的原因有很多，如传感器故障、执行器故障、电源故障等。

- 在故障排除时，需要先通过检查故障代码或故障指示灯来确定故障的位置。

- 然后根据故障现象和故障代码，逐步排查故障原因，最后进行维修或更换故障部件。

5. SYC挖掘机电气控制系统的未来发展趋势- 随着挖掘机智能化程度的不断提高，SYC挖掘机电气控制系统也将不断发展和创新。

- 未来，SYC挖掘机电气控制系统将更加智能化、集成化，能够实现更加精准的控制和更高效的工作。

- 同时，SYC挖掘机电气控制系统还将更加注重环保和节能，减少能源消耗，降低对环境的影响。

挖掘机电气系统培训教材一、前言随着建筑产业的不断发展，越来越多的建筑机械被应用于建筑工地上，其中挖掘机作为具有重要作用的工程机械之一，其应用领域非常广泛，广泛应用于土木工程、城市建设和矿山等领域。

在挖掘机的生产和使用过程中，电气系统是不可或缺的重要组成部分。

因此，对挖掘机电气系统的学习，具有重要意义。

本教材针对挖掘机电气系统进行深层次的解析，旨在帮助读者更好地了解并掌握挖掘机的电气系统。

二、电气系统的概述2.1 电气系统的分类挖掘机电气系统按照使用电压分类可以分为低压电气系统和高压电气系统两种。

其中低压电气系统指的是电压在1000伏以下的电气系统，多数采用24V的直流电压。

高压电气系统指的是电压在1000伏以上的电气系统。

2.2 电气系统的组成挖掘机的电气系统主要由以下五个部分组成：•电源系统•控制系统•信号系统•照明系统•仪表系统2.3 电源系统电源系统主要是提供电气系统所需要的电力，其中包括蓄电池、发电机和稳压器等组成部分。

蓄电池主要是提供挖掘机启动所需的电流，发电机则是为电气系统提供所需的电流，稳压器则起到稳定电压的作用。

2.4 控制系统控制系统主要负责挖掘机各种功能的启停和控制，其中包括发动机控制系统、辅助系统控制、液压系统控制、控制柜等部分。

在各个具体实现中会有所不同。

2.5 信号系统信号系统主要是向操作者传达有关机器状态的信息，包括转速、油压、温度等指标值，大大提高了机器的使用安全性，同时也帮助操作员更好地掌握机器的使用情况。

2.6 照明系统照明系统主要是为夜间作业提供必要的照明，大大改善了挖掘机在夜间的操作安全性，同时也提高了夜间工作的效率和质量。

2.7 仪表系统仪表系统主要是对挖掘机进行各种参数的测量，包括机器的各项指标、温度、速度等，可以及时响应机器的异常情况，并及时给出提示，以确保机器的安全使用。

三、电气系统的维护挖掘机电气系统的使用过程中，维护工作十分重要。

维护可以及时发现机器的潜在问题，并采取相应的手段进行修复和调整。

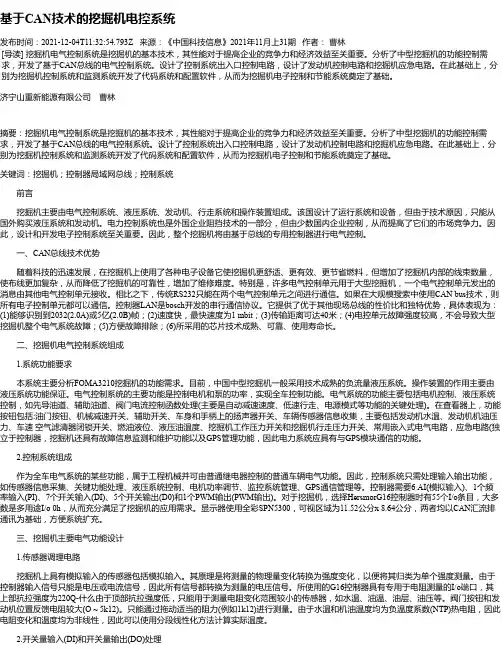

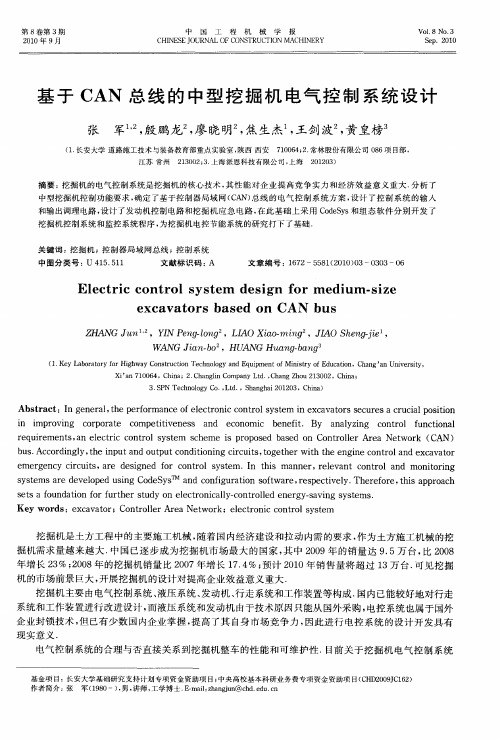

基于CAN技术的挖掘机电控系统发布时间：2021-12-04T11:32:54.793Z 来源：《中国科技信息》2021年11月上31期作者：曹林[导读] 挖掘机电气控制系统是挖掘机的基本技术，其性能对于提高企业的竞争力和经济效益至关重要。

分析了中型挖掘机的功能控制需求，开发了基于CAN总线的电气控制系统。

设计了控制系统出入口控制电路，设计了发动机控制电路和挖掘机应急电路。

在此基础上，分别为挖掘机控制系统和监测系统开发了代码系统和配置软件，从而为挖掘机电子控制和节能系统奠定了基础。

济宁山重新能源有限公司曹林摘要：挖掘机电气控制系统是挖掘机的基本技术，其性能对于提高企业的竞争力和经济效益至关重要。

分析了中型挖掘机的功能控制需求，开发了基于CAN总线的电气控制系统。

设计了控制系统出入口控制电路，设计了发动机控制电路和挖掘机应急电路。

在此基础上，分别为挖掘机控制系统和监测系统开发了代码系统和配置软件，从而为挖掘机电子控制和节能系统奠定了基础。

关键词：挖掘机；控制器局域网总线；控制系统前言挖掘机主要由电气控制系统、液压系统、发动机、行走系统和操作装置组成。

该国设计了运行系统和设备，但由于技术原因，只能从国外购买液压系统和发动机。

电力控制系统也是外国企业阻挡技术的一部分，但由少数国内企业控制，从而提高了它们的市场竞争力。

因此，设计和开发电子控制系统至关重要。

因此，整个挖掘机将由基于总线的专用控制器进行电气控制。

一、CAN总线技术优势随着科技的迅速发展，在挖掘机上使用了各种电子设备它使挖掘机更舒适、更有效、更节省燃料，但增加了挖掘机内部的线束数量，使布线更加复杂，从而降低了挖掘机的可靠性，增加了维修难度。

特别是，许多电气控制单元用于大型挖掘机，一个电气控制单元发出的消息由其他电气控制单元接收。

相比之下，传统RS232只能在两个电气控制单元之间进行通信。

如果在大规模搜索中使用CAN bus技术，则所有电子控制单元都可以通信。

简析挖掘机电气系统常见故障诊断处理方法【摘要】：挖掘机电气系统是挖掘机的重要组成部分，电气系统状态良好与否，直接决定着挖掘机的工作性能，因此，电气系统被喻为挖掘机的大脑神经系统。

当挖掘机电气系统发生故障时，应该对发生的故障有效诊断和及时处理，确保挖掘机始终处于良好工作状态中。

本文主要以挖掘机电气系统常见故障诊断处理方法为主要探讨课题，以供大家参考。

【关键词】：挖掘机；电气系统；故障；诊断处理；一、挖掘机电气系统构成及功能挖掘机电气系统由电源部分、启动部分、照明部分、电气操纵构件、空气调节装置、音响设备、故障诊断报警装置等组成，这些部分无涉及到连接线路。

挖掘机电气系统具有以下功能：一是控制功能，即负责对发动机、液压泵、液压控制阀和整机的复合控制；二是检测和保护功能，主要是通过一系列的传感器、油压开关、蜂鸣器、熔断器和触摸屏等对发动机、液压系统、气压系统和工作状态进行检测和保护；三是照明功能，主要有驾驶室厢灯、行驶照明、工作装置作业灯及检修灯；四是其它功能，主要指刮雨、喷水、空调调温、收音机、喇叭放音等。

二、挖掘机电气系统的重要性挖掘机电气系统是指令或控制挖掘机工作的重要系统，是挖掘机动力性、可靠性、安全性的基础保障，其在挖掘机有效使用中大大促进了挖掘机自动化程度的提高。

挖掘机电气控制系统电路线束复杂，易发生各类故障，重新布线及排除故障难度相对较高。

因此，为了确保挖掘机安全稳定可靠运行，对挖掘机电气系统常见故障进行准确分析诊断及处理，显得十分重要三、挖掘机电气系统故障诊断流程挖掘机一旦出现故障，首先必须立即停止设备运行，第一时间控制住险情，然后由维修技术人员按照标准的检测流程及时进行对故障问题分析检测和维护。

一般的挖掘机电气系统故障诊断流程可以概述为以下四点：第一，当挖掘机发生故障时技术员应当第一时间询问操作的工作人员在发生故障前后挖掘机的运行状况，观察挖掘机是否有异常现象，有助于技术员快速、及时确定故障原因，提高检修效率[1]；第二，分析故障起因，根据挖掘机的操作工作原理和电气接线图，对故障点进行初步排查；第三，故障位置确定后，就可以通过具体的检测方式来进行检测，必要时可以对其内部结构进行深入检测分析；第四，收集疑难故障处理方法，方便日后故障的快速检测和维修，从而提高故障诊断处置时间效率，减少故障所造成的损失。

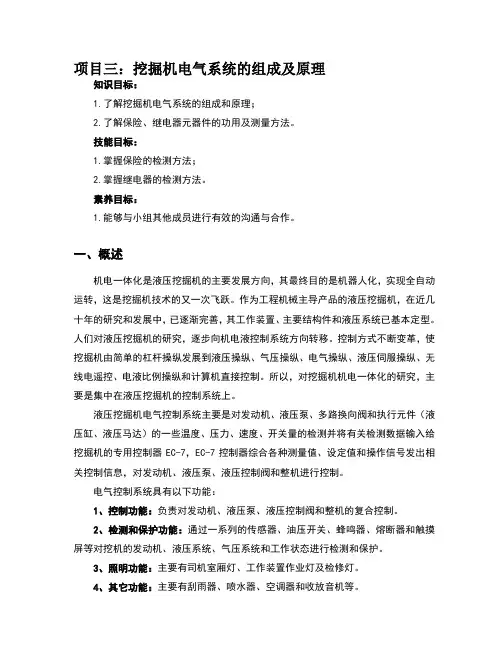

三一重机挖掘机电控系统技术资料1简介：液压挖掘机电气控制系统主要是根据发动机、液压泵、多路换向阀和执行元件（液压缸、液压马达）的一些温度、压力、速度、开关量的检测并将检测数据输入给挖掘机的专用控制器（Electronic Power System）, 控制器综合各种测量值、设定值和操作信号后发出相关控制信息, 对发动机、液压泵、液压控制阀和整机进行控制。

电气控制系统具有以下功能:l 控制功能: 负责对发动机、液压泵、液压控制阀和整机的复合控制。

l 检测和保护功能: 通过一系列的传感器、油压开关、熔断器和显示屏等对挖机的发动机、液压系统、气压系统和工作状态进行检测和保护。

l 照明功能: 主要有司机室厢灯、工作装置作业灯及检修灯。

l 其它功能: 主要有刮雨器、喷水器、空调器和收放音机等。

2系统组成及原理:SY200C6挖掘机电气系统由电源部分、启动部分、照明部分、电气操纵机构、空气调节装置、音响设备、节能控制及故障诊断报警系统等组成。

2.1 电源部分系统电源为直流24V电压供电、负极搭铁方式；采用2节12V 120AH蓄电池串联作发动机启动电源, 由带内置硅整流和电压调节装置的交流发电机充电, 以维持蓄电池电量和稳定系统电压；蓄电池输出端装设电源继电器, 由钥匙开关控制, 以增加电源系统的安全性。

l蓄电池: 采用12V 120AH免维护型蓄电池, 2组串联。

l发电机：27V 35A交流发电机, 由柴油机自带, 内置硅整流电路及电压调节器, 带有频率输出。

D+为中性点电压输出端子, B+为电源输出端子, E为接地端子。

D+端子接充电报警灯, 在启动初状态, 当发电机电压尚未建立时D+端电压为0V, 充电报警灯亮, 蓄电池正电源通过报警灯灯丝流向D+端作为发电机的励磁电流, 使发电机迅速建立起电压并进入发电工作状态。

发电机进入发电状态后, D+端电压达24V, 充电报警灯熄灭。

l电源继电器：装于电瓶的正极控制总电源, 由钥匙开关控制, 以增加电源系统的安全性。
