STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.工作电压：～（5V单片机）/～（3V单片机）工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz用户应用程序空间为8K字节片上集成512字节RAM通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/,TxD/）直接下载用户程序，数秒即可完成一片具有EEPROM功能具有看门狗功能共3个16位定时器/计数器。
即定时器T0、T1、T2外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒通用异步串行口（UART），还可用定时器软件实现多个UART工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<μA,可由外部中断唤醒，中断返回后，继续执行原程序空闲模式：典型功耗2mA正常工作模式：典型功耗4Ma～7mA掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（～，39～32引脚）：P0口是一个漏极开路的8位双向I/O口。
作为输出端口，每个引脚能驱动8个TTL负载，对端口P0写入“1”时，可以作为高阻抗输入。

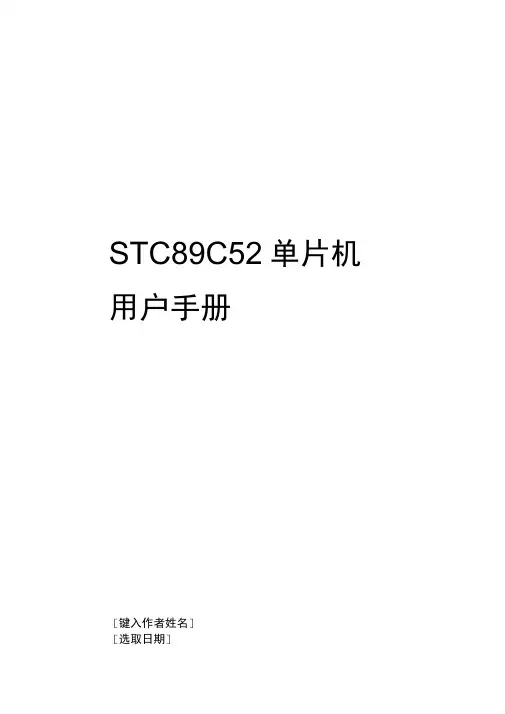

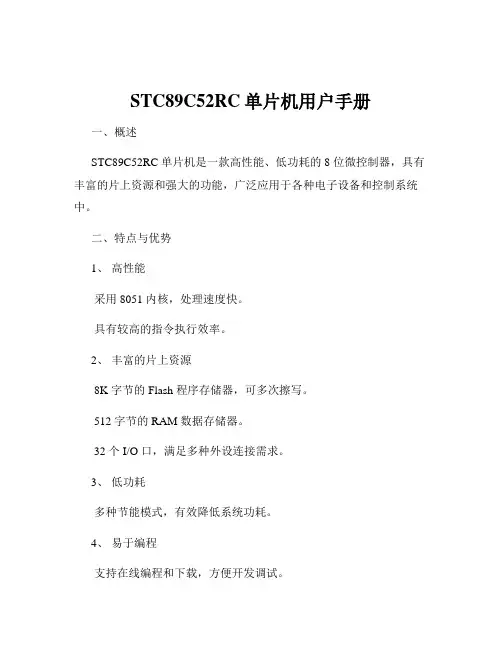

STC89C52单片机用户手册[键入作者姓名］［选取日期］STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机,指令代码完全兼容传统8051单片机,12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051。
2.工作电压：5.5V～3。
3V(5V单片机）/3。
8V～2。
0V（3V单片机）3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口（32个)，复位后为:P1/P2/P3/P4是准双向口/弱上拉,P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
7.ISP（在系统可编程)/IAP（在应用可编程），无需专用编程器,无需专用仿真器，可通过串口(RxD/P3。
0,TxD/P3.1）直接下载用户程序,数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路,Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口（UART），还可用定时器软件实现多个UART13.工作温度范围:—40～+85℃(工业级)/0～75℃（商业级）14.PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<0。
1μA,可由外部中断唤醒,中断返回后,继续执行原程序●空闲模式：典型功耗2mA●正常工作模式：典型功耗4Ma～7mA●掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0。

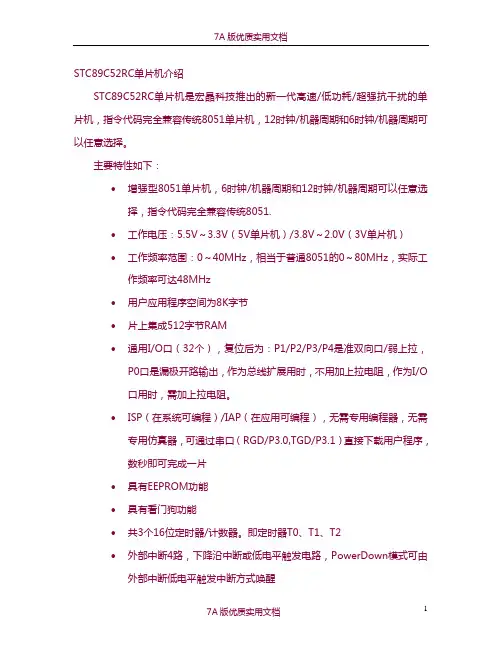

STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：∙增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.∙工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）∙工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz∙用户应用程序空间为8K字节∙片上集成512字节RAM∙通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
∙ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RGD/P3.0,TGD/P3.1）直接下载用户程序，数秒即可完成一片∙具有EEPROM功能∙具有看门狗功能∙共3个16位定时器/计数器。
即定时器T0、T1、T2∙外部中断4路，下降沿中断或低电平触发电路，PowerDown模式可由外部中断低电平触发中断方式唤醒∙通用异步串行口（UART），还可用定时器软件实现多个UART∙工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）∙PDIP封装STC89C52RC单片机的工作模式∙掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序∙空闲模式：典型功耗2mA∙正常工作模式：典型功耗4Ma～7mA∙掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O口。

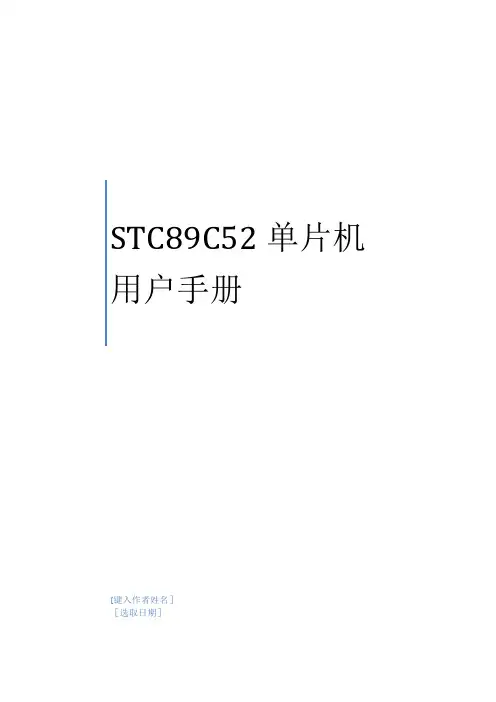

STC89C52单片机用户手册[键入作者姓名][选取日期]STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
7.ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口（UART），还可用定时器软件实现多个UART13.工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）14.PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序●空闲模式：典型功耗2mA●正常工作模式：典型功耗4Ma～7mA●掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O 口。
STC89C52RC单片机介绍之阳早格格创做STC89C52RC单片机是宏晶科技推出的新一代下速/矮功耗/超强抗搞扰的单片机，指令代码真足兼容保守8051单片机，12时钟/呆板周期战6时钟/呆板周期不妨任性采用.主要个性如下：1.巩固型8051单片机，6时钟/呆板周期战12时钟/呆板周期不妨任性采用，指令代码真足兼容保守8051.2.处事电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）3.处事频次范畴：0～40MHz，相称于一般8051的0～80MHz，本质处事频次可达48MHz4.用户应用步调空间为8K字节5.片上集成512字节RAM6.通用I/O心（32个），复位后为：P1/P2/P3/P4是准单背心/强上推，P0心是漏极开路输出，动做总线扩展用时，不必加上推电阻，动做I/O心用时，需加上推电阻.7.ISP（正在系统可编程）/IAP（正在应用可编程），无需博用编程器，无需博用仿真器，可通过串心（RxD/P3.0,TxD/P3.1）曲交下载用户步调，数秒即可完毕一片8.具备EEPROM功能9.具备瞅门狗功能10.共3个16位定时器/计数器.即定时器T0、T1、T211.中部中断4路，下落沿中断大概矮电仄触收电路，Power Down模式可由中部中断矮电仄触收中断办法唤醉12.通用同步串止心（UART），还可用定时器硬件真止多个UART13.处事温度范畴：40～+85℃（工业级）/0～75℃（商业级）14.PDIP启拆STC89C52RC单片机的处事模式●掉电模式：典型功耗<0.1μA,可由中部中断唤醉，中断返回后，继承真止本步调●空忙模式：典型功耗2mA●仄常处事模式：典型功耗4Ma～7mA●掉电模式可由中部中断唤醉，适用于火表、气表等电池供电系统及便携设备STC89C52RC引足图STC89C52RC引足功能证明VCC（40引足）：电源电压VSS（20引足）：交天P0端心（P0.0～P0.7，39～32引足）：P0心是一个漏极开路的8位单背I/O心.动做输出端心，每个引足能启动8个TTL背载，对于端心P0写进“1”时，不妨动做下阻抗输进.正在考察中部步调战数据死存器时，P0心也不妨提供矮8位天点战8位数据的复用总线.此时，P0心里里上推电阻灵验.正在Flash ROM编程时，P0端心交支指令字节；而正在校验步调时，则输出指令字节.考证时，央供中交上推电阻.P1端心（P1.0～P1.7，1～8引足）：P1心是一个戴里里上推电阻的8位单背I/O心.P1的输出慢冲器可启动（吸支大概者输出电流办法）4个TTL输进.对于端心写进1时，通过里里的上推电阻把端心推到下电位，那是可用做输出心.P1心做输出心使用时，果为有里里上推电阻，那些被中部推矮的引足会输出一个电流（）.别的，P1.0战P1.1还不妨动做定时器/计数器2的中部技能输进（P1.0/T2）战定时器/计数器2的触收输进（P1.1/T2EX），简曲拜睹下表：正在对于Flash ROM编程战步调校验时，P1交支矮8位天点.引足号功能个性T2（定时器/计数器2中部计数输进），时钟输出T2EX（定时器/计数器2捕获/沉拆触收战目标统造）P2端心（P2.0～P2.7，21～28引足）：P2心是一个戴里里上推电阻的8位单背I/O端心.P2的输出慢冲器不妨启动（吸支大概输出电流办法）4个TTL输进.对于端心写进1时，通过里里的上推电阻把端心推到下电仄，那时可用做输出心.P2动做输出心使用时，果为有里里的上推电阻，那些被中部旗号推矮的引足会输出一个电流（）.正在考察中部步调死存器战16位天点的中部数据死存器（如真止“MOVX @DPTR”指令）时，P2支出下8位天点.正在考察8位天点的中部数据死存器（如真止“MOVX @R1”指令）时，P2心引足上的真质（便是博用寄存器（SFR）区中的P2寄存器的真质），正在所有考察功夫不会改变.正在对于Flash ROM编程战步调校验功夫，P2也交支下位天点战一些统造旗号.P3端心（P3.0～P3.7，10～17引足）：P3是一个戴里里上推电阻的8位单背I/O端心.P3的输出慢冲器可启动（吸支大概输出电流办法）4个TTL输进.对于端心写进1时，通过里里的上推电阻把端心推到下电位，那时可用做输出心.P3搞输出心使用时，果为有里里的上推电阻，那些被中部旗号推矮的引足会输进一个电流（）.正在对于Flash ROM编程大概步调校验时，P3还交支一些统造旗号.P3心除动做普遍I/O心中，另有其余一些复用功能，如下表所示：表XX P3心引足复用功能引足号复用功能RXD（串止输出心）TXD（串止输出心）（中部中断0）（中部中断1）T0（定时器0的中部输进）T1（定时器1的中部输进）（中部数据死存器写选通）（中部数据死存器读选通）RST（9引足）：复位输进.当输进连绝二个呆板周期以上下电通常为灵验，用去完毕单片机单片机的复位初初化支配.瞅门狗计时完毕后，RST引足输出96个晶振周期的下电仄.特殊寄存器AUXR（天点8EH）上的DISRTO位不妨使此功能无效.DISRTO默认状态下，复位下电仄灵验.ALE/（30引足）：天点锁存统造旗号（ALE）是考察中部步调死存器时，锁存矮8位天点的输出脉冲.正在Flash编程时，此引足（）也用做编程输进脉冲.正在普遍情况下，ALE以晶振六分之一的牢固频次输出脉冲，可用去动做中部定时器大概时钟使用.然而，特天强调，正在屡屡考察中部数据死存器时，ALE脉冲将会跳过.如果需要，通过将天点位8EH的SFR的第0位子“1”，ALE支配将无效.那一位子“1”，ALE仅正在真止MOVX大概MOV指令时灵验.可则，ALE将被微小推下.那个ALE使能标记位（天点位8EH的SFR的第0位）的树立对于微统造器处于中部真止模式下无效.（29引足）：中部步调死存器选通旗号（）是中部步调死存器选通旗号.当AT89C51RC从中部步调死存器真止中部代码时，正在每个呆板周期被激活二次，而考察中部数据死存器时，将不被激活./VPP（31引足）：考察中部步调死存器统造旗号.为使能从0000H到FFFFH的中部步调死存器读与指令，必须交GND.注意加稀办法1时，将里里锁定位RESET.为了真止里里步调指令，该当交VCC.正在Flash编程功夫，也交支12伏VPP电压.XTAL1（19引足）：振荡器反相搁大器战里里时钟爆收电路的输进端.XTAL2（18引足）：振荡器反相搁大器的输进端.特殊功能寄存器正在STC89C52RC片内死存器中，80H～FFH共128个单元位特殊功能寄存器（SFR），SFR的天点空间如下表1所示.并不是所有的天点皆被定义，从80H～FFH共128个字节惟有一部分被定义.另有相称一部分不定义.对于不定义的单元读写将是无效的，读出的数值将不决定，而写进的数据也将拾得.不该将“1”写进已定义的单元，由于那些单元正在将去的产品中大概给予新的功能，正在那种情况下，复位后那些单元数值经常“0”.STC89C52RC除了有定时器/计数器0战定时器/计数器1除中，还减少了一个一个定时器/计数器2.定时器/计数器2的统造战状态位位于T2CON（睹表2）战T2MOD（睹表4）.定时器2是一个16位定时/计数器.通过树立特殊功能寄存器T2CON中的C/T2位，可将其动做定时器大概计数器（特殊功能寄存器T2CON的形貌如表2所列）.定时器2有3种支配模式：捕获、自动沉新拆载（递加大概递减计数）战波特率爆收器，那3种模式由T2CON中的位举止采用（如表2所列）表1 STC89C52RC的特殊功能寄存器表2 特殊功能寄存器T2CON的形貌表3 定时/计数器2统造寄存器诸位功能证明EXEN2定时器2中部允许标记.当EXEN2=1时，如果定时器2已用于做串止心的波特率爆收器，正在T2EX端心出现背跳变脉冲时，激活定时器2捕获大概者沉拆载.EXEN2=0时，T2EX端的中部旗号无效.TR2定时器2开用/停止统造位.TR2=1时，开用定时器2.C/定时器2定时办法大概计数办法统造位.C/=0时，采用定时办法，C/=1时，采用对于中部事变技能办法（下落沿触收）.CP/捕获/沉拆载采用.CP/=1时，如EXEN2=1，且T2EX端出现背跳变脉冲时爆收捕获支配.CP/=1时，若定时器2溢出大概EXEN2=1条件下，T2EX端出现背跳变脉冲，皆市出现自动沉拆载支配.当RCLK=1大概TCLK=1时，该位无效，正在定时器2溢出时强造其自动沉拆载.表4 定时器2处事办法RCLK+TCLK CP/TR2模式00116位自动沉拆01116位捕获1X1波特率爆收器X X0（关关）1、捕获模式正在捕获模式中，通过T2CON中的EXEN2树立2个选项.如果EXEN2=0, 定时器2动做一个16位定时器大概计数器（由T2CON中的C/位采用），溢出时置位TF2（定时器2溢出标记位）.该位可用于爆收中断（通过使能IE寄存器中的定时器2中断使能位）.如果EXEN2=1，与以上形貌相共，但是减少了一个个性，即中部输进T2EX由1变0时，将定时器2中TL2战TH2的目前值各自捕获到RCAP2L战RACP2H.其余，T2EX的背跳变使T2CON中的EXF2置位，EXF2也像TF2一般不妨爆收中断（其背量与定时器2溢出中断天点相共，定时器2中断服务步调通过查询TF2战EXF2去决定引起中断的事变），捕获模式如图X 所示.正在该模式中，TL2战TH2勿沉新拆载值，以至当T2EX爆收捕获时间时，计数器仍以T2EX的背跳变大概振荡频次的1/2（12时钟模式）大概1/6（6时钟模式）计数.图XX 定时器2捕获模式2、自动沉拆模式（递加/递减计数器）16位自动沉拆模式中，定时器2可通过C/T2摆设为定时器/计数器，编程统造递加/递减.计数的目标有DCEN（递减计数使能位）决定，DCEN位于T2MMOD寄存器中，T2MOD寄存器诸位的功能形貌如表XX所示.当DCEN=0时，定时器2默认为进与计数；当DCEN=1时，定时器2可通过T2EX决定递加大概递减计数.图XX隐现了当DCEN=0时，定时器2自动递加计数.正在该模式中，通过树立EXEN2位举止采用.如果EXEN2=0，定时器2递加计数到0FFFFH，并正在溢出后将TF2置位，而后将RCAP2L战RCAP2H中的16位值动做沉新拆载值拆进定时器2.RCAP2L战RCAP2H的值是通过硬件预设的.表5 定时器2模式（T2MOD）统造寄存器的形貌*用户勿将其置1.那些为正在将去80C51系列产品中用去真止新的个性.正在那种情况下，以去用到死存位，复位时大概非灵验状态时，它的值应为0；而正在那些位灵验状态时，它的值为1.死存位读到的值不决定.如果EXEN2=1，16位沉新拆载可通过溢出大概T2EX 从1到0的背跳变真止.此背跳变共时将EXF2置位.如果定时器2中断被使能，则当TF2大概EXF2置1时，定时器2递加计数，计数到0FFFFH后溢出并置位TF2，还将爆收中断（如果中断被使能）.定时器2的溢出将使RCAP2L战RCAP2H中的16位值动做沉新拆载值搁进TL2战TH2.当T2EX置整时，将使定时器2递减计数.当TL2战TH2计数到等于RCAP2L战RCAP2H时，定时器爆收中断.图XX 定时器2自动沉拆模式（DCEN=0）3、波特率爆收器模式式中：n=16（6时钟模式）大概32（12时钟模式）；是的真质，为16位勿标记整数.如图XX（上头）所示，定时器2是动做波特率爆收器，仅当寄存器T2CON中的RCLK战（大概）TCLK=1时，定时器2动做波特率爆收器才灵验.注意：TH2溢出本去不置位TF2，也不爆收中断.那样当定时器动做波特率爆收器时，定时器2中断不必克制.如果EXEN2（T2中部使能标记）被置位，正在T2EX中由1到0的变换会置位EXF2（T2中部标记位），但是本去不引导（TH2,TL2）沉新拆载（）.当定时器2用做波特率爆收器时，如果需要，T2EX可用做附加的中部中断.当计时器处事正在波特率爆收器模式下，则不要对于TH2战TL2举止读/写，每隔一个状态时间（）大概由T2加进的同步旗号，定时器2将加1.正在此情况下对于TH2战TL2举止读/写是禁绝确的；可对于RCAP2寄存器举止读，但是不要举止写，可则将引导自动沉拆过得.当对于定时器2大概寄存器RCAP举止考察时.应关关定时器（浑整TR2）.表XX列出了时常使用的波特率战怎么样用定时器2得到那些波特率.表XX 由定时器2爆收的时常使用波特率瞅门狗应用STC89C52RC单片机瞅门狗定时器特殊功能寄存器标记功能EN_WDT瞅门狗允许位，当树立为“1”，瞅门狗开用CLR_WDT瞅门狗浑“0”位，当设为“1”时，瞅门狗将沉新计数.硬件将自动浑“0” 此位IDLE_WDT瞅门狗“IDLE”模式位，当树立为“1”时，瞅门狗定时器正在“空忙模式”计数；当浑“0”该位时，瞅门狗正在“空忙模式”时不计数瞅门狗定时器预分频值，分歧值对于应预分频数如表XX所示PS2，PS1，PS0表XX 20MHz晶振瞅门狗定时器预分频值PS2PS1PS0预分频瞅门狗溢出时间0002ms001478.6 ms0108157.3 ms01116314.6 ms10032629.1 ms瞅门狗溢出时间与预分频值有曲交的关系，公式如下：式中，N表示STC单片机的时钟模式.STC单片机有二种时钟模式，一种是单倍速，也便是12时钟模式，正在该模式下，STC单片机与其余公司51系列单片机具备相共的呆板周期，即12个振荡周期为一个呆板周期；另一种是单倍速，又称6时钟模式，正在该模式下，STC单片机比其余公司的51单片机运止速度快一倍.。
STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
7.ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口（UART），还可用定时器软件实现多个UART13.工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）14.PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序●空闲模式：典型功耗2mA●正常工作模式：典型功耗4Ma～7mA●掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O 口。
STC89C52单片机用户手册［键入作者姓名］［选取日期］STC89C52R单片机介绍STC89C52R单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和 6 时钟/机器周期可以任意选择。
主要特性如下：1. 增强型8051单片机，6 时钟/机器周期和12 时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2. 工作电压：5.5V〜3.3V （5V单片机）/3.8V〜2.0V （3V单片机）3. 工作频率范围：0〜40MHz相当于普通8051的0〜80MHz实际工作频率可达48MHz4. 用户应用程序空间为8K 字节5. 片上集成512字节RAM6. 通用I/O 口（32 个），复位后为：P1/P2/P3/P4 是准双向口/ 弱上拉，P0 口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O 口用时，需加上拉电阻。
7. ISP （在系统可编程）/IAP （在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1 ）直接下载用户程序，数秒即可完成一片8. 具有EEPRO功能9. 具有看门狗功能10. 共3个16位定时器/计数器。
即定时器T0、T1、T211. 外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒12. 通用异步串行口（UART，还可用定时器软件实现多个UART13. 工作温度范围：-40〜+85C（工业级）/0〜75C（商业级）14. PDIP封装STC89C52R单片机的工作模式掉电模式：典型功耗＜0.1卩A,可由外部中断唤醒，中断返回后，继续执行原程序空闲模式：典型功耗2mA 正常工作模式：典型功耗4Mr 7mA掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52R 引脚图STC89C52RC 脚功能说明VCC （40弓I 脚）：电源电压 VSS （20弓I 脚）：接地P0端口（ P0.0〜P0.7, 39〜32引脚）：P0 口是一个漏极开路的8位双向I/O 口。
STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
7.ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口（UART），还可用定时器软件实现多个UART13.工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）14.PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序●空闲模式：典型功耗2mA●正常工作模式：典型功耗4Ma～7mA●掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O 口。

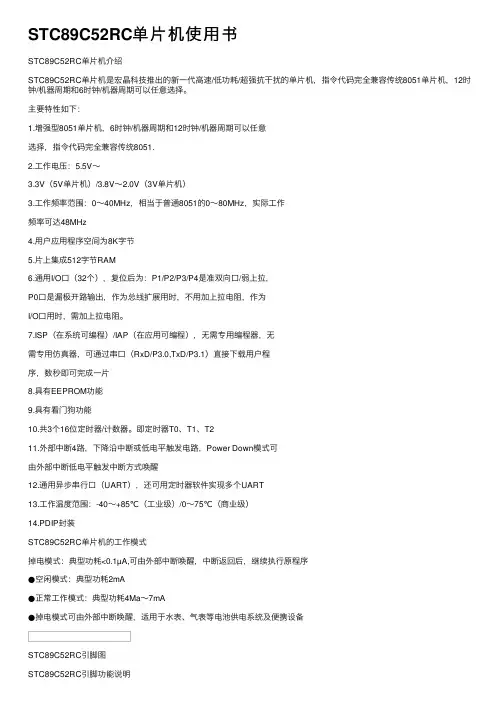

STC89C52RC单⽚机使⽤书STC89C52RC单⽚机介绍STC89C52RC单⽚机是宏晶科技推出的新⼀代⾼速/低功耗/超强抗⼲扰的单⽚机，指令代码完全兼容传统8051单⽚机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单⽚机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.⼯作电压：5.5V～3.3V（5V单⽚机）/3.8V～2.0V（3V单⽚机）3.⼯作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际⼯作频率可达48MHz4.⽤户应⽤程序空间为8K字节5.⽚上集成512字节RAM6.通⽤I/O⼝（32个），复位后为：P1/P2/P3/P4是准双向⼝/弱上拉，P0⼝是漏极开路输出，作为总线扩展⽤时，不⽤加上拉电阻，作为I/O⼝⽤时，需加上拉电阻。
7.ISP（在系统可编程）/IAP（在应⽤可编程），⽆需专⽤编程器，⽆需专⽤仿真器，可通过串⼝（RxD/P3.0,TxD/P3.1）直接下载⽤户程序，数秒即可完成⼀⽚8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断⽅式唤醒12.通⽤异步串⾏⼝（UART），还可⽤定时器软件实现多个UART13.⼯作温度范围：-40～+85℃（⼯业级）/0～75℃（商业级）14.PDIP封装STC89C52RC单⽚机的⼯作模式掉电模式：典型功耗<0.1µA,可由外部中断唤醒，中断返回后，继续执⾏原程序●空闲模式：典型功耗2mA●正常⼯作模式：典型功耗4Ma～7mA●掉电模式可由外部中断唤醒，适⽤于⽔表、⽓表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端⼝（P0.0～P0.7，39～32引脚）：P0⼝是⼀个漏极开路的8位双向I/O ⼝。
STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
7.ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口（UART），还可用定时器软件实现多个UART13.工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）14.PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序●空闲模式：典型功耗2mA●正常工作模式：典型功耗4Ma～7mA●掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O 口。
STC89C52RC单片机介绍STC89C52RC单片机是宏晶科技推出的新一代高速/低功耗/超强抗干扰的单片机，指令代码完全兼容传统8051单片机，12时钟/机器周期和6时钟/机器周期可以任意选择。
主要特性如下：1.增强型8051单片机，6时钟/机器周期和12时钟/机器周期可以任意选择，指令代码完全兼容传统8051.2.工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）3.工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作频率可达48MHz4.用户应用程序空间为8K字节5.片上集成512字节RAM6.通用I/O口（32个），复位后为：P1/P2/P3/P4是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为I/O口用时，需加上拉电阻。
7.ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片8.具有EEPROM功能9.具有看门狗功能10.共3个16位定时器/计数器。
即定时器T0、T1、T211.外部中断4路，下降沿中断或低电平触发电路，Power Down模式可由外部中断低电平触发中断方式唤醒12.通用异步串行口（UART），还可用定时器软件实现多个UART13.工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）14.PDIP封装STC89C52RC单片机的工作模式掉电模式：典型功耗<0.1μA,可由外部中断唤醒，中断返回后，继续执行原程序●空闲模式：典型功耗2mA●正常工作模式：典型功耗4Ma～7mA●掉电模式可由外部中断唤醒，适用于水表、气表等电池供电系统及便携设备STC89C52RC引脚图STC89C52RC引脚功能说明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一个漏极开路的8位双向I/O 口。
作为输出端口，每个引脚能驱动8个TTL负载，对端口P0写入“1”时，可以作为高阻抗输入。
在访问外部程序和数据存储器时，P0口也可以提供低8位地址和8位数据的复用总线。
此时，P0口内部上拉电阻有效。
在Flash ROM编程时，P0端口接收指令字节；而在校验程序时，则输出指令字节。
验证时，要求外接上拉电阻。
P1端口（P1.0～P1.7，1～8引脚）：P1口是一个带内部上拉电阻的8位双向I/O口。
P1的输出缓冲器可驱动（吸收或者输出电流方式）4个TTL输入。
对端口写入1时，通过内部的上拉电阻把端口拉到高电位，这是可用作输入口。
P1口作输入口使用时，因为有内部上拉电阻，那些被外部拉低的引脚会输出一个电流（）。
此外，P1.0和P1.1还可以作为定时器/计数器2的外部技术输入（P1.0/T2）和定时器/计数器2的触发输入（P1.1/T2EX），具体参见下表：在对Flash ROM编程和程序校验时，P1接收低8位地址。
表XX P1.0和P1.1引脚复用功能引脚号功能特性P1.0 T2（定时器/计数器2外部计数输入），时钟输出P1.1 T2EX（定时器/计数器2捕获/重装触发和方向控制）P2端口（P2.0～P2.7，21～28引脚）：P2口是一个带内部上拉电阻的8位双向I/O端口。
P2的输出缓冲器可以驱动（吸收或输出电流方式）4个TTL输入。
对端口写入1时，通过内部的上拉电阻把端口拉到高电平，这时可用作输入口。
P2作为输入口使用时，因为有内部的上拉电阻，那些被外部信号拉低的引脚会输出一个电流（）。
在访问外部程序存储器和16位地址的外部数据存储器（如执行“MOVX @DPTR”指令）时，P2送出高8位地址。
在访问8位地址的外部数据存储器（如执行“MOVX @R1”指令）时，P2口引脚上的内容（就是专用寄存器（SFR）区中的P2寄存器的内容），在整个访问期间不会改变。
在对Flash ROM编程和程序校验期间，P2也接收高位地址和一些控制信号。
P3端口（P3.0～P3.7，10～17引脚）：P3是一个带内部上拉电阻的8位双向I/O端口。
P3的输出缓冲器可驱动（吸收或输出电流方式）4个TTL输入。
对端口写入1时，通过内部的上拉电阻把端口拉到高电位，这时可用作输入口。
P3做输入口使用时，因为有内部的上拉电阻，那些被外部信号拉低的引脚会输入一个电流（）。
在对Flash ROM编程或程序校验时，P3还接收一些控制信号。
P3口除作为一般I/O口外，还有其他一些复用功能，如下表所示：表XX P3口引脚复用功能引脚号复用功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 （外部中断0）P3.3 （外部中断1）P3.4 T0（定时器0的外部输入）P3.5 T1（定时器1的外部输入）P3.6 （外部数据存储器写选通）P3.7 （外部数据存储器读选通）RST（9引脚）：复位输入。
当输入连续两个机器周期以上高电平时为有效，用来完成单片机单片机的复位初始化操作。
看门狗计时完成后，RST引脚输出96个晶振周期的高电平。
特殊寄存器AUXR（地址8EH）上的DISRTO位可以使此功能无效。
DISRTO默认状态下，复位高电平有效。
ALE/（30引脚）：地址锁存控制信号（ALE）是访问外部程序存储器时，锁存低8位地址的输出脉冲。
在Flash编程时，此引脚（）也用作编程输入脉冲。
在一般情况下，ALE以晶振六分之一的固定频率输出脉冲，可用来作为外部定时器或时钟使用。
然而，特别强调，在每次访问外部数据存储器时，ALE脉冲将会跳过。
如果需要，通过将地址位8EH的SFR的第0位置“1”，ALE操作将无效。
这一位置“1”，ALE仅在执行MOVX或MOV指令时有效。
否则，ALE将被微弱拉高。
这个ALE使能标志位（地址位8EH的SFR的第0位）的设置对微控制器处于外部执行模式下无效。
（29引脚）：外部程序存储器选通信号（）是外部程序存储器选通信号。
当AT89C51RC从外部程序存储器执行外部代码时，在每个机器周期被激活两次，而访问外部数据存储器时，将不被激活。
/VPP（31引脚）：访问外部程序存储器控制信号。
为使能从0000H到FFFFH 的外部程序存储器读取指令，必须接GND。
注意加密方式1时，将内部锁定位RESET。
为了执行内部程序指令，应该接VCC。
在Flash编程期间，也接收12伏VPP电压。
XTAL1（19引脚）：振荡器反相放大器和内部时钟发生电路的输入端。
XTAL2（18引脚）：振荡器反相放大器的输入端。
特殊功能寄存器在STC89C52RC片内存储器中，80H～FFH共128个单元位特殊功能寄存器（SFR），SFR的地址空间如下表1所示。
并非所有的地址都被定义，从80H～FFH共128个字节只有一部分被定义。
还有相当一部分没有定义。
对没有定义的单元读写将是无效的，读出的数值将不确定，而写入的数据也将丢失。
不应将“1”写入未定义的单元，由于这些单元在将来的产品中可能赋予新的功能，在这种情况下，复位后这些单元数值总是“0”。
STC89C52RC除了有定时器/计数器0和定时器/计数器1之外，还增加了一个一个定时器/计数器2.定时器/计数器2的控制和状态位位于T2CON（见表2）和T2MOD（见表4）。
定时器2是一个16位定时/计数器。
通过设置特殊功能寄存器T2CON中的C/T2位，可将其作为定时器或计数器（特殊功能寄存器T2CON的描述如表2所列）。
定时器2有3种操作模式：捕获、自动重新装载（递增或递减计数）和波特率发生器，这3种模式由T2CON中的位进行选择（如表2所列）表1STC89C52RC的特殊功能寄存器表2特殊功能寄存器T2CON的描述表3定时/计数器2控制寄存器各位功能说明符号功能TF2 定时器2溢出标志。
定时器2溢出时，又由硬件置位，必须由软件请0.当RCLK=1或TCLK=1时，定时器2溢出，不对TF2置位。
EXF2 定时器2外部标志。
当EXEN2=1，且当T2EX引脚上出现负跳变而出现捕获或重装载时，EXF2置位，申请中断。
此时如果允许定时器2中断，CPU将响应中断，执行定时器2 中断服务程序，EXF2必须由软件清除。
当定时器2工作在向上或向下计数方式时（DCEN=1），EXF2不能激活中断。
RCLK 接收时钟允许。
RCLK=1时，用定时器2溢出脉冲作为串口（工作于工作方式1或3时）的接收时钟，RCLK=0，用定时器1的溢出脉冲作为接收脉冲TCLK 发送时钟允许。
TCLK=1时，用定时器2溢出脉冲作为串口（工作于工作方式1或3时）的发送时钟，TCLK=0，用定时器1的溢出脉冲作为发送脉冲EXEN2 定时器2外部允许标志。
当EXEN2=1时，如果定时器2未用于作串行口的波特率发生器，在T2EX端口出现负跳变脉冲时，激活定时器2捕获或者重装载。
EXEN2=0时，T2EX端的外部信号无效。
TR2 定时器2启动/停止控制位。
TR2=1时，启动定时器2.C/定时器2定时方式或计数方式控制位。
C/=0时，选择定时方式，C/=1时，选择对外部事件技术方式（下降沿触发）。
CP/捕获/重装载选择。
CP/=1时，如EXEN2=1，且T2EX端出现负跳变脉冲时发生捕获操作。
CP/=1时，若定时器2溢出或EXEN2=1条件下，T2EX端出现负跳变脉冲，都会出现自动重装载操作。
当RCLK=1或TCLK=1时，该位无效，在定时器2溢出时强制其自动重装载。
表4定时器2工作方式RCLK+TCLK CP/TR2 模式0 0 1 16位自动重装0 1 1 16位捕获1 X 1 波特率发生器X X 0 （关闭）1、捕获模式在捕获模式中，通过T2CON中的EXEN2设置2个选项。
如果EXEN2=0, 定时器2作为一个16位定时器或计数器（由T2CON中的C/位选择），溢出时置位TF2（定时器2溢出标志位）。
该位可用于产生中断（通过使能IE寄存器中的定时器2中断使能位）。
如果EXEN2=1，与以上描述相同，但增加了一个特性，即外部输入T2EX由1变0时，将定时器2中TL2和TH2的当前值各自捕获到RCAP2L 和RACP2H。
另外，T2EX的负跳变使T2CON中的EXF2置位，EXF2也像TF2一样能够产生中断（其向量与定时器2溢出中断地址相同，定时器2中断服务程序通过查询TF2和EXF2来确定引起中断的事件），捕获模式如图X所示。
在该模式中，TL2和TH2勿重新装载值，甚至当T2EX产生捕获时间时，计数器仍以T2EX的负跳变或振荡频率的1/2（12时钟模式）或1/6（6时钟模式）计数。
图XX 定时器2捕获模式2、自动重装模式（递增/递减计数器）16位自动重装模式中，定时器2可通过C/T2配置为定时器/计数器，编程控制递增/递减。
