25-4 室内、外综合管线施工现场配合与控制 (2)

关于室外综合管网工程施工控制要点室外综合管网工程是建筑的配套工程。

综合管网工程的特点可归纳为“三多两紧"：一是管线种类多。

现代综合小区普遍都有排水管道（雨水排水管、污水排水管）、供水管道（自来水管、中水管、纯净水管)、热力管道、煤气管道、综合通讯管网（电话、有线电视、宽带网等）、电力管网等；二是施工单位多。

各专业管线分属各专业部门施工，尤其是自来水、煤气、电力等专业管线的施工，目前仍有一定的垄断性;三是交叉多.管线纵横交叉，造成专业施工交叉。

“两紧"就是工期紧和场地紧。

作为小区配套工程，一般预留的施工工期很紧,加之往往主体工程拖期挤占配套工程工期,致使大多小区管网工程工期紧上加紧.而场地紧则表现为现在小区管网几乎都是埋在其道路和绿化这一有限空间的地下，要求在一个短时间内完成诸多管线施工，场地必然紧张。

上述特点,给综合管网工程施工和管理带来了困难，也增加了工程管理工作的难度。

根据这些特点和从事综合管网工程施工管理的实践,提出小区综合管网工程施工管理要点。

一、甲方工程师要统筹安排综合管网各专业管线的施工顺序，并进行有效控制，结合施工现场的具体情况及时调整工期要求，督促项目监理部门积极配合业主，科学、合理、统筹安排小区各专业管线的施工顺序,并进行有效控制，这是确保小区管网工程正常有序施工的前提。

1、安排施工顺序，坚持“四让”原则。

即有压管道让无压管道，埋管浅的管道让埋管深的管道，单管让双管,柔性材料管道让刚性材料管道。

按照这个原则，综合管网施工顺序基本是：排水管道（污废水管、雨水管）——热力管道——煤气管道——供水管道（自来水管、中水管）-—综合通讯管网(电话、有线电视、宽带网）——电力管网。

2、相邻管线，在埋设的高程相同或相近时,最好考虑大开槽的施工方案，这是缩短工期、加快工程进度的有效措施.3、在小区道路结构层内偏上的管线，最好待道路结构层碾压成形后，返挖槽施工。

这既能确保道路结构层的碾压施工及质量，又避免了道路碾压施工对管道施工成果的损坏。

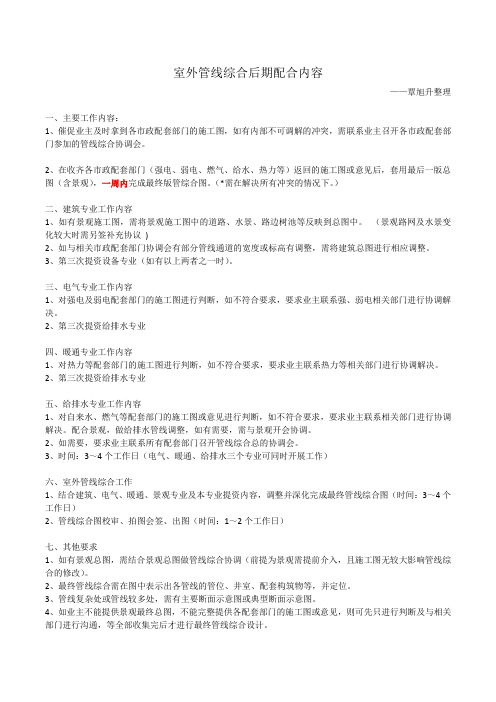

室外管线综合后期配合内容——覃旭升整理一、主要工作内容：1、催促业主及时拿到各市政配套部门的施工图，如有内部不可调解的冲突，需联系业主召开各市政配套部门参加的管线综合协调会。

2、在收齐各市政配套部门（强电、弱电、燃气、给水、热力等）返回的施工图或意见后，套用最后一版总图（含景观），一周内完成最终版管综合图。

（*需在解决所有冲突的情况下。

）二、建筑专业工作内容1、如有景观施工图，需将景观施工图中的道路、水景、路边树池等反映到总图中。

（景观路网及水景变化较大时需另签补充协议)2、如与相关市政配套部门协调会有部分管线通道的宽度或标高有调整，需将建筑总图进行相应调整。

3、第三次提资设备专业（如有以上两者之一时）。

三、电气专业工作内容1、对强电及弱电配套部门的施工图进行判断，如不符合要求，要求业主联系强、弱电相关部门进行协调解决。

2、第三次提资给排水专业四、暖通专业工作内容1、对热力等配套部门的施工图进行判断，如不符合要求，要求业主联系热力等相关部门进行协调解决。

2、第三次提资给排水专业五、给排水专业工作内容1、对自来水、燃气等配套部门的施工图或意见进行判断，如不符合要求，要求业主联系相关部门进行协调解决。

配合景观，做给排水管线调整，如有需要，需与景观开会协调。

2、如需要，要求业主联系所有配套部门召开管线综合总的协调会。

3、时间：3～4个工作日（电气、暖通、给排水三个专业可同时开展工作）六、室外管线综合工作1、结合建筑、电气、暖通、景观专业及本专业提资内容，调整并深化完成最终管线综合图（时间：3～4个工作日）2、管线综合图校审、拍图会签、出图（时间：1～2个工作日）七、其他要求1、如有景观总图，需结合景观总图做管线综合协调（前提为景观需提前介入，且施工图无较大影响管线综合的修改）。

2、最终管线综合需在图中表示出各管线的管位、井室、配套构筑物等，并定位。

3、管线复杂处或管线较多处，需有主要断面示意图或典型断面示意图。

室外综合管线施工操作细则第一节室外排水管道施工一、管沟和检查井开挖施工（一）、施工工艺：施工图审核→设置坐标和标高控制点→测量放线→管沟、检查井开挖施工→坐标和标高复核→人工修整→土方开挖验收。

（二）、管沟施工细则：1、施工测量：（1）、测量作业前应对测量仪器进行校验，测量时对所有数值和原始记录作详细校对。

（2）、设置坐标和标高控制点，并做好控制点的保护措施。

（3）、放线应每隔10米设中心桩，在检查井、变换管径处、分支处均应设中心桩，同时对已经设置的中心桩做好保护措施。

（4）、开槽铺设管道的沿线临时水准点每200米不宜少于1个。

（5）、施工设置的临时水准点、管道轴线控制桩、高程桩必须经复核后方可使用。

2、管沟开挖施工原则（1）、管沟开挖根据现场和劳动力组织情况分段进行开挖，分段长度一般在50~250m左右。

（2）、管道沟槽采用人工配合机械开挖。

当挖方区地基为岩石时，采用人工凿打，遇到大块岩石，必要时采用爆破施工；当填方区填土较厚时，拟采用机械开挖辅以人工清底；为防止超挖或扰动沟槽底面，槽底应预留0.1~0.3米采用人工开挖至设计标高，并同时将槽底捡平夯实。

在高填方地段管道基槽应超挖0.5米；夯实后，再回填0.5米厚砂卵石至设计槽底标高，再施工砼基础。

（3）、管道开挖槽底宽度按管道基础宽度加两侧工作面宽度计算，管道开挖槽顶宽度按槽底宽度加放坡宽度计算，开挖管道时的放坡坡度按1：0.3计算；覆土大于5m时，放坡坡度为1：0.75，并在每挖深2m时，在沟槽一侧设置宽度为2.5m的土方缓冲平台，以防止土方塌坠，便于继续开挖下部沟槽。

（4）、基槽开挖过程中，基槽内如有渗水及地下水时，采用每隔20m在基槽边挖400*400*500的集水井，用潜水泵抽出的办法排除。

（5）、沟槽开挖时，弃土若堆在槽边或沟槽每侧临时堆土或施加其它荷载时，其距槽边的距离不应小于1m，同时应保证槽壁稳定且不影响施工。

（6）、人工开挖管沟时，若开挖土层较厚，除按沟槽开挖的放坡方式外，为保证施工安全必要时要用50*200的木板支护挡土，木板固定采用40钢管立杆间距0.6M，横杆间距0.6M；若为石方开挖，在保证预留施工工作面宽度的前提下可不放坡，以尽量减少管沟开挖量。

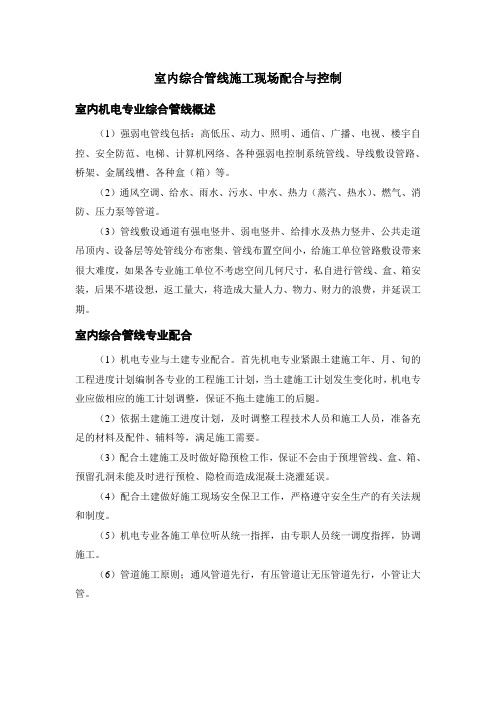

室内综合管线施工现场配合与控制室内机电专业综合管线概述（1）强弱电管线包括：高低压、动力、照明、通信、广播、电视、楼宇自控、安全防范、电梯、计算机网络、各种强弱电控制系统管线、导线敷设管路、桥架、金属线槽、各种盒（箱）等。

（2）通风空调、给水、雨水、污水、中水、热力（蒸汽、热水）、燃气、消防、压力泵等管道。

（3）管线敷设通道有强电竖井、弱电竖井、给排水及热力竖井、公共走道吊顶内、设备层等处管线分布密集、管线布置空间小，给施工单位管路敷设带来很大难度，如果各专业施工单位不考虑空间几何尺寸，私自进行管线、盒、箱安装，后果不堪设想，返工量大，将造成大量人力、物力、财力的浪费，并延误工期。

室内综合管线专业配合（1）机电专业与土建专业配合。

首先机电专业紧跟土建施工年、月、旬的工程进度计划编制各专业的工程施工计划，当土建施工计划发生变化时，机电专业应做相应的施工计划调整，保证不拖土建施工的后腿。

（2）依据土建施工进度计划，及时调整工程技术人员和施工人员，准备充足的材料及配件、辅料等，满足施工需要。

（3）配合土建施工及时做好隐预检工作，保证不会由于预埋管线、盒、箱、预留孔洞未能及时进行预检、隐检而造成混凝土浇灌延误。

（4）配合土建做好施工现场安全保卫工作，严格遵守安全生产的有关法规和制度。

（5）机电专业各施工单位听从统一指挥，由专职人员统一调度指挥，协调施工。

（6）管道施工原则；通风管道先行，有压管道让无压管道先行，小管让大管。

室内综合管线施工控制要点（1）机电专业各种管线密集处，应做大样图或在综合管线平面图上标明管线的走向、坡向、管道载体类别、根数、管径、标高、坐标位置，各专业人员依据上述参数到现场实地测量核实，经复核确认无误方可进行施工。

对善自施工的单位应进行教育或处罚。

（2）管道支吊架，特别有大口径管或通风管道，应有具体施工方案，明确荷载、固定螺栓承受拉力是否符合要求，有动荷载的大型管道应由设计人员进行核算后再施工。

施工协调与配合措施本工程我单位实行分包管理，但因职责分工不同，工程仍需加强与总包、土建及钢结构施工的协调配合。

在计划、工期、质量、安全、文明施工、成品保护、物资管理、技术管理、资料管理、合约管理等方面建立完善的管理规定。

一、与总包单位的配合1、技术配合：充分理解设计意图，对施工图进行自审，及时参加业主或总包组织的图纸会审；参加总包组织的土建、安装、装饰及其他专业分包商对图纸进行的深化，绘制综合施工图；编制有关施工方案并报审；邀请总包对安装技术资料的管理进行指导；接受其检查监督。

2、进度配合：在规定的时间对其他施工单位的进度计划进行消化，在消化的基础上提出我们对其进度安排，提供作业面的需求以及消防工程的进度计划。

消防工程的进度计划以不影响土建和钢结构施工关键线路为原则，必须确保总控目标；按时参加并接受总包对安装进度情况检查，将检查结果与初期计划进行对比，并对结果进行分析，制订相应的纠偏措施上报总包并遵照实施。

在消防安装工程调试阶段，我们将成立专职的工作小组，积极配合总包进行竣工消防验收工作。

3、质量配合：我们就工程的施工质量对总包负责，总包就整个工程的质量对业主负责。

在施工过程中我们将定期向总包报送有关质量报表等资料，以便总包随时掌握工程的施工状态；接受总包对工程施工质量的监督检查，对检查发现的问题及时整改，保障施工质量时刻处于受控状态。

4、安全生产：进场接受安全教育，在总包监督下做好对职工的三级安全教育；接受总包对工程特殊部位的交底；遵守总包各项有关安全生产管理规定；按时上报安全生产报表、资料；正确使用总包提供的各种安全设施；按照总包要求配置施工相应的安全设施（包括防火设施）；接受总包的检查监督。

5、文明施工：遵守总包关于文明施工的管理规定，严禁野蛮施工；采取有效措施减少扰民现象，加强环境保护；按规划要求设置半成品加工车间和材料堆场；在总包指导下进行CI形象管理；作好工序产品和最终产品的保护，作好对他人产品的保护。

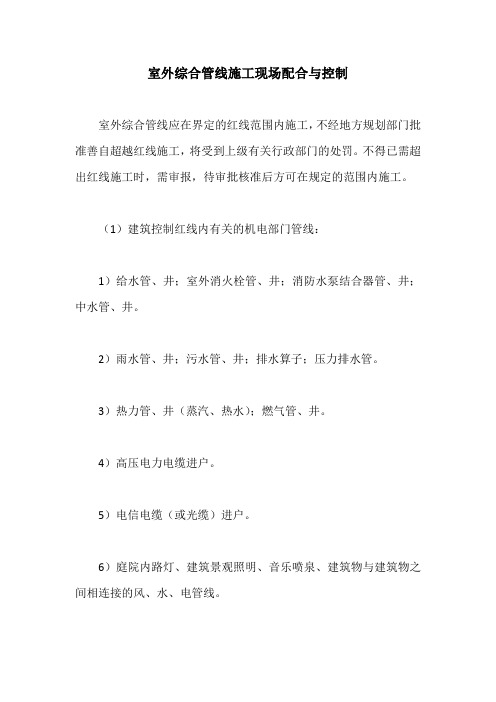

室外综合管线施工现场配合与控制
室外综合管线应在界定的红线范围内施工，不经地方规划部门批准善自超越红线施工，将受到上级有关行政部门的处罚。

不得已需超出红线施工时，需审报，待审批核准后方可在规定的范围内施工。

（1）建筑控制红线内有关的机电部门管线：
1）给水管、井；室外消火栓管、井；消防水泵结合器管、井；中水管、井。

2）雨水管、井；污水管、井；排水算子；压力排水管。

3）热力管、井（蒸汽、热水）；燃气管、井。

4）高压电力电缆进户。

5）电信电缆（或光缆）进户。

6）庭院内路灯、建筑景观照明、音乐喷泉、建筑物与建筑物之间相连接的风、水、电管线。

7）室外弱电控制管线，包括保安监控、消防报警、楼宇自控、综合布线、电视、电话广播等。

（2）对外分包情况需明确：
1）由总包直接分包的，由总包签订分包协议书，并纳人总包管理。

2）由建设单位直接分包的，由建设单位直接与分包签订分包协议书，并纳入总包负责协调管理。

如建设单位委托总包与分包签订协议时，总包可与分包签订协议，并经建设单位确认即可。

室外综合管线施工依据
（1）了解确认室外建筑控制红线界线。

（2）各专业室外管线施工图齐全，主要包括图纸目录、设计说明书、管道平面图、管道纵剖图、管沟剖面图、各专业设置的井（如阀门井、维修井、室外消火栓井、给排水井）、隔油池等节点大样图、综合管线平面图等。

从管道纵剖图和综合管线平面图中可以了解管道在地层中纵向间距和综合管、井的平面布置标高、坐标、走向、坡度等，做到心中有数，有利于统一指挥，按进度计划施工，确保施工质。

（完整版）施工现场的配合协调措施1.1.1施工现场的配合协调措施1、施工配合措施为保证整个工程的顺利实施，我方承诺服从发包人和监理人的统一协调和管理，在为其他承包人提供必要的施工条件的同时，与其他承包人密切配合，共同优质、快速完成本工程的建设。

承诺在承建合同工程及缺陷修复过程中的一切作业，发包人免于承担因承包人借用、占用或进出其它标段和工区，或作业影响等所引起的索赔、诉讼费、损害赔偿及其他开支，并提供与其它相邻标段工程施工以下方面的配合与协调。

2、施工组织的协调⑴保持发包人提供的公用设施在本合同范围内的维护保养，不造成损坏或障碍影响相邻标段的施工。

⑵无偿提供给其他承包人使用现场修建的施工道路，协商解决其他承包人的特殊运输要求。

⑶在本合同实施期间，对使用的对外交通和场内交通通道，服从监理人的统一管理。

⑷在共用区域内布置临时设施时充分考虑其他承包人的类似的设置，在监理人的统一安排和指示下，与其他承包人妥善解决，共同维护共用区域正常交通、生产安全、道路维修和环境保护。

3、与当地各级政府部门的协调配合严格执行国家各项政策，遵守各项法律法规，按照当地各级政府及行政部门的有关具体规定办事，争取得到各级政府最大限度的支持，确保工程前期征地移民的顺利实现、确保工程建设的顺利进行。

工地爆炸物品的管理必须按照国家有关规定到当地公安部门办理相关使用、运输、贮存等各项手续；在当地公安消防部门的指导监督下，在工程施工区域配备足够的安全设施并做好消防安全工作。

各种特种机械设备进入施工现场，必须到当地质量技术监督局办理特种设备使用许可证后，方准使用。

4、内部施工协调配合措施按照施工总进度要求，充分作好开挖、混凝土浇筑、边坡支护等施工技术、材料、设备、人员的准备工作，对施工技术方案的可行性、经济合理性进行充分的论证并报监理工程师批准后实施。

根据本标施工的实际情况，适时采取相应的技术措施，尽量减少对相邻标段的施工干扰，同时本标段的各施工项目，尽量为关键线路上的关键施工项目创造有利条件，力争作到均衡施工。

论室外综合管网与室外景观工程施工配合控制要点摘要：为了更好的对实现室外综合管网和室外景观的配合施工，我们对于二者的施工过程和主要施工难点与特征进行简要的分析，以便更好的抓住室外综合管网和景观施工的特点，增强二者配合施工效果。

关键词：室外综合管网；室外景观工程；工程配合随着最近几年经济飞速发展，人们对于生活质量的逐步提高，对于住宅要求也不局限于以前的整洁、舒适、安全等方面，而是更多的各方面整体系统配置提升。

一、室外综合管网施工室外综合管网涉及施工范围较广，是一项施工难度大、施工复杂的工程，目前的室外综合管网施工主要包括雨水、消防、燃气、污水、强弱电、供暖等管道。

而且在一般的情况下，室外综合管网的施工场所都是收到严格限制的，同时会受到天气等因素的影响，而且在施工过程中通常会有若干个单位同时参与施工，造成很多的交叉作业，加之管道的成本保护难度较大，这些都给综合管网施工带来了难度。

而且在综合管网的施工过程中，很容易形成大量的井阀，这些井阀的出现大大影响了整体的美观程度，降低了施工区域范围的整体效果.也正是这个原因。

我们希望通过将室外管网和景观进行合理二次配合施工，进行降低室外管网施工对于区域内景观造成的影响，提高区域内景观的整体美观程度。

二、室外景观施工室外景观设计主要是为了更好的满足居民的日益提高的精神文化需求，以及人们对于娱乐休闲、视觉观赏的需要，在整个室外景观的设计过程中，有着很大的设计变化空间，可调节性较大，这也为室外管网和室外景观的配合施工创造了条件。

在室外景观的施工过程中，有关的施工人员能够有空间将自己的创造思想淋漓尽致的展现出来，并且可以根据具体的区域特点设置一些相关的特殊形式的景观，以达到增强审美效果的目的。

室外景观的施工与室外管网的施工相似，室外景观的施工也是一个极其复杂的过程，施工的综合性极强。

室外景观施工主要涉及到园林施工、土方施工以及区域内的景观建筑物施工等，可以看出，室外景观的施工具有很强的专业性，要想做好室外景观施工，就需要将施工和设计的灵感紧密的结合在一起，也只有这样才能够更好的发挥室外景观的效果。

施工协调配合措施1.1、施工总体配合措施一、总体配合措施1、为更好的配合监理和设计人搞好工作，我单位将专门制定针对本工程特点的总包与监理和设计人的配合管理制度，明确配合的内容与程序。

2、各专业均指派专人负责与监理和设计人的联系配合工作，并成立与监理和设计人配合联络小组，由项目总工程师任组长，各专业工程师为专业联络负责人。

3、开工之初，立即组织由项目经理主持的以与监理和设计人配合联络小组成员为主的全体项目部人员参加的碰头会，就有关与监理和设计人的配合事项达成共识与约定，并学习《总包与监理和设计人的配合管理制度》、《建设工程监理规范》、《本工程监理实施细则》以及施工合同和设计人的有关规定，明确各自的职责。

4、每周召开一次各方配合协作例会，邀请招标单位、监理、设计人参加，会议专门就各方配合协作事宜进行沟通，达成一致，以便更好的执行各方通过监理发出的指令。

5、严格遵守招标文件、总包合同及监理细则中规定的各项报验、报批程序，坚决执行监理工程师发出的各种指令。

6、对施工过程中发现的现场实际与设计图纸不符的情况，召集项目部有关人员进行仔细研究会审，提出初步解决方案及设计变更的建议，并以书面的形式上报监理与设计人审查，根据设计人的正式设计变更图纸进行实施。

二、工期配合措施1、进场后，立即对投标阶段的施工总进度计划按照招标单位适时的要求作进一步的修改和细化，具体到每个分部、分项工程的每一天、每一层应完成的工作内容以及各分承包项目的详细施工进度计划，将修改细化后更加完善的施工进度总计划及各分部、分项工程、各分承包项目的施工进度计划上报监理审查。

2、按照监理提出的施工进度计划合理的建议对施工进度计划进行修改，将修改后的施工进度计划分发到监理、设计人及项目各职能部门和各分承包方。

3、施工过程中，接受监理对工程进度计划执行情况的监督，采纳设计人对工程进度进展情况的合理建议，及时调整由于天气等原因造成的工期延误，采取必要的措施赶回延误的工期。

室外综合管路的施工方案室外综合管路施工是指在室外环境中进行管线系统的布置、安装和连接的工作。

它包括了给水管道、排水管道、燃气管道、通讯管道等各种管道系统的施工，对于城市的基础设施建设和居民的日常生活都具有重要的意义。

下面是室外综合管路施工方案的详细说明。

一、前期准备工作1.确定施工设计：根据工程要求和相关规范，确定综合管路的布置、管道材质、直径和连接方式等设计参数。

2.制定施工方案：根据设计要求和实际情况，制定综合管路的施工方案，包括施工工序、施工时间、施工人员和设备安排等。

3.准备材料和设备：根据设计要求和施工方案，准备好所需的各种管道材料、配件和施工设备，确保施工过程的顺利进行。

二、土方开挖和回填工作1.布置施工场地：在施工区域内进行场地清理和标定，并张贴好相关的施工安全警示标志。

2.土方开挖：按照设计要求和施工方案，采用机械或人工的方式进行土方开挖，确保管道的安全埋设。

3.水平和垂直管道的布置：根据设计要求和施工方案，进行水平和垂直管道的布置和定位，确保管道连接的准确性。

4.回填土方：在管道铺设完成后，采用合适的填土材料进行回填，并进行合理的夯实，保证回填土方的稳定性。

三、管道安装和连接工作1.准备工作：根据设计要求和施工方案，对所需的管道进行检查和清洗，确保管道的质量和干净度。

2.管道吊装和安装：根据设计要求和施工方案，采用合适的吊装设备将管道吊装到指定位置，并进行连接。

3.弯头和接头的安装：根据设计要求和施工方案，安装管道的弯头和接头，进行管道的连接和布置。

4.管道固定和支撑：根据设计要求和施工方案，对管道进行固定和支撑，确保管道的稳定和牢固。

四、管道测试和调试工作1.管道试验：在管道安装和连接完成后，进行必要的管道试验，包括压力测试、漏水测试等，确保管道的安全性和可靠性。

2.管道调试：在管道试验合格后，进行管道的调试和运行，检查各项指标是否符合设计要求，确保管道正常运行。

五、竣工验收和维护1.竣工验收：在管道施工完成后，进行竣工验收，包括对施工质量、施工图纸、工程记录等进行检查和评审，确保工程符合相关规范和要求。
