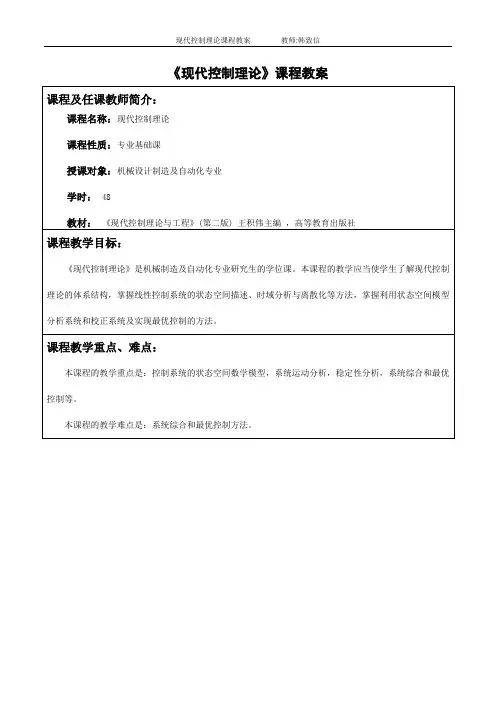

《现代控制理论》课程教案一、教学目标1. 了解自动控制系统的概念,理解自动控制的基本原理和特点。
2. 掌握线性系统的状态空间表示,熟悉状态空间方程的求解方法。
3. 学习控制器的分析和设计方法,包括PID控制、状态反馈控制和观测器设计。
4. 学会运用现代控制理论解决实际工程问题,提高系统的稳定性和性能。
二、教学内容1. 自动控制系统的基本概念和原理自动控制系统的定义、分类和性能指标开环控制系统和闭环控制系统的区别与联系2. 状态空间表示及其应用状态空间方程的定义和求解方法状态转移矩阵和初始状态对系统行为的影响状态空间图的绘制和分析3. 控制器的分析和设计PID控制原理及其参数调整方法状态反馈控制和观测器的设计方法控制器设计实例和仿真分析4. 系统的稳定性和性能分析线性时不变系统的稳定判据系统的瞬时响应、稳态响应和频率响应分析系统性能指标的优化方法三、教学方法1. 讲授法:讲解基本概念、原理和方法,阐述重点难点。
2. 案例分析法:分析实际工程案例,让学生学会运用现代控制理论解决问题。
3. 实验法:安排实验课程,让学生动手实践,加深对理论知识的理解。
4. 讨论法:组织课堂讨论,培养学生独立思考和团队协作的能力。
四、教学资源1. 教材:《现代控制理论》,作者:吴启迪、何观强。
2. 课件:PowerPoint 或其他演示软件制作的课件。
3. 实验设备:控制系统实验平台。
4. 仿真软件:MATLAB/Simulink。
五、教学评价1. 平时成绩:课堂表现、作业完成情况和实验报告。
2. 考试成绩:期末考试,包括选择题、填空题、计算题和论述题。
3. 实践能力:实验报告和实际工程问题的解决方案。
六、教学安排1. 课时:共计32课时,其中包括16次课堂讲授,8次实验操作,8次课堂讨论。
2. 授课方式:课堂讲授结合实验操作和课堂讨论。
3. 进度安排:第1-8课时:讲授自动控制系统的基本概念和原理。
第9-16课时:讲解状态空间表示及其应用。
现代控制理论教学设计前言现代控制理论是控制理论的一种重要分支,是现代科学和技术的重要组成部分。
在工业自动化、智能控制和人工智能等领域具有极其重要的应用和发展前景。
因此,在教育教学中,现代控制理论的教学设计具有重要的意义。
授课目标本课程旨在教授学生现代控制理论的基本概念、原理和应用,使学生能够了解掌握现代控制理论的基本知识和方法,并在工作中能够应用现代控制理论解决实际问题。
授课内容第一章现代控制理论概述•控制系统基本概念•控制系统分类和特点•现代控制理论的发展历程第二章线性系统控制•线性系统数学模型•传递函数和频率响应•系统稳定性分析•控制器设计方法第三章非线性系统控制•非线性数学模型•广义线性数学模型•非线性系统稳定性分析•非线性系统控制方法第四章先进控制技术•自适应控制•预测控制•计算智能控制教学方法•讲授法:通过课堂讲授和板书等方式,让学生了解掌握课程中的基本概念和知识点。
•计算机模拟实验:利用仿真软件,给学生提供实验环境,让学生可以模拟控制系统的运行,并进行控制操作。
•课堂互动:通过提问、互动讨论等方式,培养学生的思维能力和解决问题的能力。
考核方式•平时考核:出勤、作业、课堂表现等,占总成绩的30%。
•期中考试:占总成绩的30%。
•期末考试:占总成绩的40%。
实践教学在教学过程中,将针对学生的实际需要进行实践教学。
具体包括:•实验课程设计:通过实验课程设计,让学生能够模拟实际的控制系统,提高学生的实践操作能力。
•项目设计和论文撰写:通过项目设计和论文撰写,让学生将所学的理论知识应用到实际问题中,并提高学生的综合素质和能力。
结语通过以上的授课方式和教学内容,相信学生可以更加深入地了解现代控制理论的基本知识和应用方法。
同时,我们将引导学生通过实验课程设计、项目设计和论文撰写等方式,将所学知识应用到实际问题中,提高学生的实践操作能力和综合素质。
最终,我们希望能够培养优秀的控制工程师和人工智能专家。
现在控制理论的课程设计一、课程目标知识目标:1. 理解现在控制理论的基本概念,掌握控制系统数学模型的建立方法;2. 学会分析控制系统的稳定性、快速性和准确性,并能够运用相关理论知识解决实际问题;3. 掌握PID控制算法及其在控制系统中的应用。
技能目标:1. 能够运用所学知识,针对具体控制系统进行数学建模;2. 能够运用稳定性、快速性和准确性的分析方法,评价控制系统的性能;3. 能够设计PID控制器,并调整参数以优化系统性能。
情感态度价值观目标:1. 培养学生对控制理论学科的兴趣,激发他们探索未知、解决问题的热情;2. 培养学生的团队合作意识,使他们学会在学术讨论中尊重他人,共同进步;3. 培养学生严谨的科学态度,使他们认识到理论知识在实际工程中的应用价值。
分析课程性质、学生特点和教学要求,本课程旨在让学生通过理论学习与实践操作相结合,掌握现在控制理论的基本知识,具备分析、设计和优化控制系统的能力。
课程目标具体、可衡量,有助于学生和教师在教学过程中明确预期成果,并为后续的教学设计和评估提供依据。
二、教学内容1. 控制系统基本概念:控制系统定义、分类及其应用;- 教材章节:第一章第一节2. 控制系统数学建模:传递函数、状态空间表达式;- 教材章节:第一章第二节、第三节3. 控制系统性能分析:- 稳定性分析:劳斯-赫尔维茨准则、奈奎斯特准则;- 教材章节:第二章第一节、第二节- 快速性分析:一阶系统、二阶系统的快速性指标;- 教材章节:第二章第三节- 准确性分析:稳态误差的定义及计算方法;- 教材章节:第二章第四节4. PID控制算法:- PID控制器原理及数学表达式;- 教材章节:第三章第一节- PID参数整定方法:Ziegler-Nichols方法、Cohen-Coon方法;- 教材章节:第三章第二节、第三节5. 控制系统设计与应用:- 基于PID控制器的控制系统设计;- 教材章节:第四章- 控制系统仿真案例分析;- 教材章节:第五章教学内容按照课程目标进行科学性和系统性的组织,明确教学大纲的安排和进度。

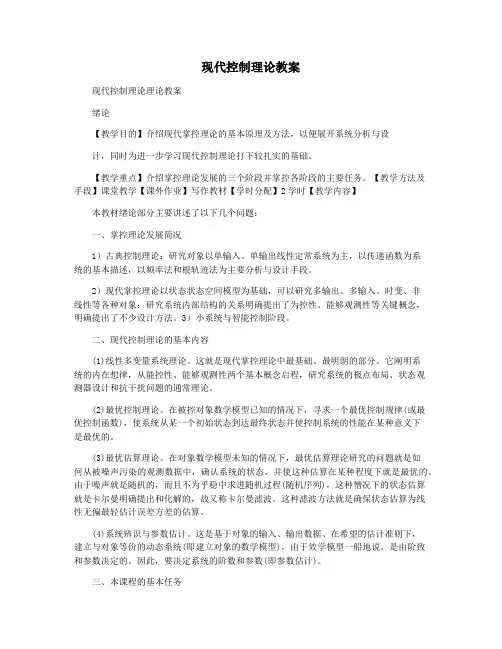

现代控制理论教案现代控制理论理论教案绪论【教学目的】介绍现代掌控理论的基本原理及方法,以便展开系统分析与设计,同时为进一步学习现代控制理论打下较扎实的基础。
【教学重点】介绍掌控理论发展的三个阶段并掌控各阶段的主要任务。
【教学方法及手段】课堂教学【课外作业】写作教材【学时分配】2学时【教学内容】本教材绪论部分主要讲述了以下几个问题:一、掌控理论发展简况1)古典控制理论:研究对象以单输入、单输出线性定常系统为主,以传递函数为系统的基本描述,以频率法和根轨迹法为主要分析与设计手段。
2)现代掌控理论以状态状态空间模型为基础,可以研究多输出、多输入、时变、非线性等各种对象;研究系统内部结构的关系明确提出了为控性、能够观测性等关键概念,明确提出了不少设计方法。
3)小系统与智能控制阶段。
二、现代控制理论的基本内容(1)线性多变量系统理论。
这就是现代掌控理论中最基础、最明朗的部分。
它阐明系统的内在想律,从能控性、能够观测性两个基本概念启程,研究系统的极点布局、状态观测器设计和抗干扰问题的通常理论。
(2)最优控制理论。
在被控对象数学模型已知的情况下,寻求一个最优控制规律(或最优控制函数),使系统从某一个初始状态到达最终状态并使控制系统的性能在某种意义下是最优的。
(3)最优估算理论。
在对象数学模型未知的情况下,最优估算理论研究的问题就是如何从被噪声污染的观测数据中,确认系统的状态,并使这种估算在某种程度下就是最优的。
由于噪声就是随机的,而且不为乎稳中求进随机过程(随机序列),这种憎况下的状态估算就是卡尔曼明确提出和化解的,故又称卡尔曼滤波。
这种滤波方法就是确保状态估算为线性无偏最轻估计误差方差的估算。
(4)系统辨识与参数估计。
这是基于对象的输入、输出数据、在希望的估计准则下,建立与对象等价的动态系统(即建立对象的数学模型),由于效学模型一船地说,是由阶致和参数决定的。
因此,要决定系统的阶数和参数(即参数估计)。
三、本课程的基本任务该课程是工业自动化专业的一门重要的专业基础课程。
一、教案概述1.1 课程背景《现代控制理论》是自动化、电气工程及其相关专业的一门重要专业课程。
通过本课程的学习,使学生掌握自动控制系统的基本概念、基本原理和基本方法,培养学生分析和解决自动控制问题的能力。
1.2 教学目标(1)理解自动控制系统的数学模型,包括连续系统和离散系统;(2)掌握线性系统的时域分析法、频域分析法;(3)熟悉系统的稳定性、线性度、精确度等性能指标;(4)学会设计PID控制器、状态反馈控制器等;(5)培养学生运用现代控制理论分析和解决实际问题的能力。
二、教学内容2.1 自动控制系统的基本概念(1)自动控制系统的定义;(2)自动控制系统的类型;(3)自动控制系统的性能指标。
2.2 自动控制系统的数学模型(1)连续系统的数学模型;(2)离散系统的数学模型。
2.3 线性系统的时域分析法(1)系统的稳定性;(2)系统的线性度;(3)系统的精确度。
2.4 线性系统的频域分析法(1)系统的幅频特性;(2)系统的相频特性;(3)系统的裕度。
2.5 控制器的设计方法(1)PID控制器的设计;(2)状态反馈控制器的设计。
三、教学方法3.1 课堂讲授通过讲解、案例分析等方式,使学生掌握自动控制系统的相关理论知识。
3.2 实验教学通过自动控制实验,使学生了解和掌握自动控制系统的实际运行情况,提高学生分析和解决实际问题的能力。
3.3 讨论与交流组织学生进行小组讨论,分享学习心得,互相答疑解惑。
四、教学评价4.1 平时成绩包括课堂表现、作业完成情况、实验报告等。
4.2 期末考试包括选择题、填空题、计算题、简答题等,全面测试学生对课程知识的掌握程度。
五、教学资源5.1 教材《现代控制理论》,作者:张发展战略、李翠莲。
5.2 辅助教材《现代控制理论教程》,作者:王庆伟。
5.3 实验设备自动控制实验装置、示波器、信号发生器等。
5.4 网络资源相关在线课程、学术文章、论坛讨论等。
六、教学安排6.1 课时安排本课程共计32课时,包括16次课堂讲授,8次实验教学,8次讨论与交流。
《现代控制理论》教案大纲第一章:现代控制理论概述1.1 控制理论的发展历程1.2 现代控制理论的基本概念1.3 现代控制理论的应用领域1.4 本章小结第二章:线性系统的状态空间表示2.1 状态空间的概念2.2 线性系统的状态空间表示2.3 状态方程和输出方程2.4 本章小结第三章:线性系统的稳定性分析3.1 系统稳定性的概念3.2 线性系统的稳定性条件3.3 劳斯-赫尔维茨稳定判据3.4 奈奎斯特稳定判据3.5 本章小结第四章:线性系统的控制器设计4.1 控制器设计的目标4.2 比例积分微分控制器(PID控制器)4.3 状态反馈控制器4.4 观测器设计4.5 本章小结第五章:非线性系统的控制5.1 非线性系统的基本概念5.2 非线性系统的状态空间表示5.3 非线性系统的稳定性分析5.4 非线性控制器设计方法5.5 本章小结第六章:采样控制系统6.1 采样控制理论的基本概念6.2 采样控制系统的数学模型6.3 采样控制系统的稳定性分析6.4 采样控制系统的控制器设计6.5 本章小结第七章:数字控制系统7.1 数字控制系统的组成与特点7.2 数字控制器的原理与设计7.3 数字控制系统的稳定性分析7.4 数字控制系统的仿真与实现7.5 本章小结第八章:现代控制方法8.1 模糊控制理论8.2 自适应控制理论8.3 神经网络控制理论8.4 智能控制理论8.5 本章小结第九章:现代控制理论在工程应用中的实例分析9.1 工业控制系统中的应用9.2 航空航天领域的应用9.3 交通运输领域的应用9.4 生物医学领域的应用9.5 本章小结第十章:现代控制理论的发展趋势与展望10.1 控制理论研究的新领域10.2 控制理论在新技术中的应用10.3 控制理论的发展前景10.4 本章小结重点和难点解析一、现代控制理论概述难点解析:理解控制理论的演变过程,掌握现代控制理论的核心思想。
二、线性系统的状态空间表示难点解析:理解状态空间的物理意义,熟练运用状态空间表示线性系统。
现代控制理论第3版课程设计一、课程设计背景:现代控制理论是控制理论中的重要分支之一,具有广泛的应用领域。
为了提高学生掌握现代控制理论的能力,促进理论与实践能力的提升,本次课程设计旨在通过解决实际控制问题,让学生深入了解现代控制理论在应用中的基本思想和方法,增强学生掌握现代控制理论的能力。
二、课程设计目标:通过课程设计的实践,学生应该能够:1.理解现代控制理论的基本思想和方法2.能够就现代控制理论的相关问题进行设计和分析3.掌握MATLAB等相关软件的使用三、课程设计内容:1. 题目:基于PID控制的水箱水位控制系统的设计和实现。
2. 系统说明:一个水箱安装在一楼大厅中央,有三个进口管道,水箱水位通过一个测量装置进行实时监测,并且使用一个气泵和一个气压传感器控制水的进出。
系统输入为PID控制器输出的控制信号,输出为水箱水位的实际测量值。
3. 要求:1.对系统进行建模,使用MATLAB/Simulink进行仿真。
2.采用PID控制器设计水位控制系统,使用仿真软件调整PID参数。
3.设计一个数据采集程序,将实际采集到的数据与仿真结果进行比对,进行评估与分析。
4. 实验流程:1.在MATLAB/Simulink中建模,对系统进行仿真。
2.手动控制气泵打开,可以采集到不同水位的实际数值,记录数据。
3.在仿真软件中调整PID控制器,使仿真结果与实际数据尽可能接近。
4.持续采集数据并记录,使用MATLAB进行分析,并对比仿真结果。
5. 提交物品:1.实验报告2.实验程序3.数据分析结果四、课程设计要求:1.充分理解系统建模、PID控制器的设计原理2.熟悉MATLAB/Simulink等相关软件的使用方法3.采集实际数据并进行评分和分析4.编写实验报告并提交五、课程设计评估:1.实验报告40分;2.实验程序30分;3.数据分析结果30分。
六、课程设计注意事项:1.严格遵守实验室规定。
2.实验过程中要注意安全,确保实验室设备的安全。

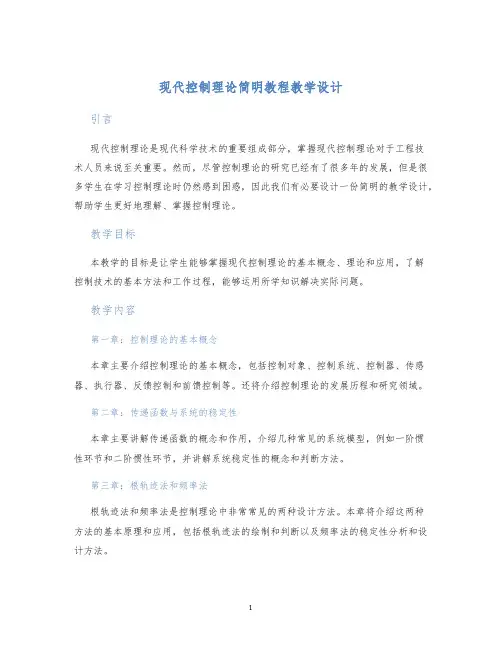

现代控制理论简明教程教学设计引言现代控制理论是现代科学技术的重要组成部分,掌握现代控制理论对于工程技术人员来说至关重要。
然而,尽管控制理论的研究已经有了很多年的发展,但是很多学生在学习控制理论时仍然感到困惑,因此我们有必要设计一份简明的教学设计,帮助学生更好地理解、掌握控制理论。
教学目标本教学的目标是让学生能够掌握现代控制理论的基本概念、理论和应用,了解控制技术的基本方法和工作过程,能够运用所学知识解决实际问题。
教学内容第一章:控制理论的基本概念本章主要介绍控制理论的基本概念,包括控制对象、控制系统、控制器、传感器、执行器、反馈控制和前馈控制等。
还将介绍控制理论的发展历程和研究领域。
第二章:传递函数与系统的稳定性本章主要讲解传递函数的概念和作用,介绍几种常见的系统模型,例如一阶惯性环节和二阶惯性环节,并讲解系统稳定性的概念和判断方法。
第三章:根轨迹法和频率法根轨迹法和频率法是控制理论中非常常见的两种设计方法。
本章将介绍这两种方法的基本原理和应用,包括根轨迹法的绘制和判断以及频率法的稳定性分析和设计方法。
第四章:PID控制器PID控制器是控制系统中最常见的一种控制器,本章将详细介绍PID控制器的原理、结构和调整方法,包括手动调参和自动调参方法。
同时还会介绍PID控制器在工业领域中常见的应用。
第五章:现代控制理论的应用本章将介绍现代控制理论的一些应用,例如自适应控制、鲁棒控制、模糊控制和神经网络控制等。
本章将会介绍这些方法的原理和应用场景,并进行一些实例分析。
教学方法在教学中,我们将采用理论讲解、数学推导、演示实验、应用分析等多种教学方法相结合,让学生不仅能够理解控制理论,还能够熟练掌握控制技术的基本方法和工作过程。
同时,在教学中还将通过相关实例分析及练习来加强学生的实际应用能力。
教学评估本教学将进行课堂测试、作业评估、实验考核和期末综合考试等方式对学生进行评估,旨在全面、客观地评估学生的学习效果。
《现代控制理论》课程教案大纲课程名称:现代控制理论课程代码:英文名称:课程性质:专业选修课程学分学时:学分学时开课学期:第学期适用专业:电气工程及其自动化先修课程:高等数学、线性代数、复变函数与积分变换、自动控制原理、普通物理、电路原理后续课程:无开课单位:机电工程学院课程负责人:杨歆豪大纲执笔人:高瑜大纲审核人:余雷一、课程性质和教案目标(在人才培养中的地位与性质及主要内容,指明学生需掌握知识与能力及应达到的水平)课程性质:《现代控制理论》是电气工程及自动化专业的一门专业选修课程。
区别于经典控制理论,现代控制理论以状态空间模型为基础,主要研究系统内部状态量的运动规律,并提出了能控性、能观测性、李雅普诺夫稳定性理论、极点配置、状态观测器设计、最优控制等线性系统分析方法。
重在培养学生扎实的理论基础及控制系统的设计能力。
教案目标:通过本课程的教案,使学生掌握现代控制理论的基本内容,为后续课程的学习以及从事复杂的过程控制工作打下基础。
本课程的具体教案目标如下:1.掌握如何根据系统物理机制建立状态空间表达式的具体方法,培养学生对电路、机械等实际控制系统的建模能力;2.掌握如何运用状态空间方法对实际系统的进行分析,培养学生对现代控制方法的设计能力。
教案目标与毕业要求的对应关系:二、课程教案内容及学时分配(含课程教案、自学、作业、讨论等内容和要求,指明重点内容和难点内容)(重点内容:★;难点内容:∆)1、绪论(学时)(支撑教案目标)1.1控制理论的性质1.2控制理论的发展1.3控制理论的应用1.4控制一个动态系统的几个基本步骤。
目标及要求:1)明确本课程的内容、性质和任务以及学习本课程的意义。
2)了解控制理论的发展简况,以及现代控制理论的主要特点,内容和研究方法。
讨论内容:现代控制理论与经典控制的特点比较。
作业内容:复习与回顾《线性代数》中矩阵的基本运算方法。
2、控制系统的状态空间表达式(学时)(支撑教案目标)2.1状态变量及状态空间表达式2.2状态空间表达式的模拟结构图2.3状态空间表达式的建立★2.4状态矢量的线性变换∆2.5从状态空间表达式求传递函数矩阵目标及要求:1)了解状态空间法的基本概念。
现代控制理论课程设计目录第1章线性系统状态空间表达式建立1.1由开环系统的传递函数结构图建立系统的状态结构图1.2由状态结构图写出状态空间表达式第2章理论分析计算系统的性能2.1稳定性分析方法与结论2.2能控性与能观测性分析方法与结论第3章闭环系统的极点配置3.1极点配置与动态质量指标关系3.2极点配置的结果(闭环特征多项式)第4章由状态反馈实现极点配置4.1通过状态反馈可任意配置极点的条件4.2状态反馈增益阵的计算第5章用MATLAB编程研究状态空间表达式描述的线性系统5.1由传递函数结构图建立状态空间表达式5.2由状态空间表达式分析稳定性、能控性、能观测性5.3根据极点配置要求,确定反馈增益阵5.4求闭环系统阶跃响应特性,并检验质量指标课程设计小结第1章 线性系统状态空间表达式建立1.1由开环系统的传递函数结构图建立系统的状态结构图由已知条件得线性控制系统开环传递函数结构图如图所示:系统开环传递函数结构框图图1-1已知线性控制系统开环传递函数为G 012K (s)=s(T s+1)(T s+1),根据系统对具体参数的要求(见表1-1),可得系统参数如下:K0=1,T1=0.4S,T2=3.3S ,则系统的开环传递函数如下为:1G (s)=s(0.4s+1)(3.3s+1)320.758G 2.7560.758s s ++(s)=系统参数要求 表1-1由系统的结构框图1-1经过变换得到系统的结构图如下1-2:系统结构图图1-21.2由状态结构图写出状态空间表达式根据系统的状态结构图得:()()⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧==-=-=-=-==3303232232121121.300.31 2.52.51x x k y x x x x T x x x x x T x u x 系统的状态空间方程和输出方程如下:⎩⎨⎧+=+=D Cx y B Ax x 其中A,B,C,D 矩阵分别为:⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=0.3-.30002.5-2.5000A ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=001B []100=C0=D第2章 理论分析计算系统的性能2.1稳定性分析方法与结论稳定性是控制系统能否正常工作的前提条件:系统的稳定性与系统的结构和参数有关,与外界初始条件无关,与外界扰动大小无关;非线性系统的稳定性与系统的结构和参数有关,与外界初始条件有关,与外界扰动大小有关。
《现代控制理论》教案大纲第一章:绪论1.1 课程背景与意义1.2 控制系统的基本概念1.3 控制理论的发展历程1.4 控制理论的应用领域第二章:控制系统数学模型2.1 连续控制系统数学模型2.2 离散控制系统数学模型2.3 状态空间描述2.4 系统矩阵的性质与运算第三章:线性系统的时域分析3.1 系统的稳定性3.2 系统的瞬时性3.3 系统的稳态性能3.4 系统的动态性能第四章:线性系统的频域分析4.1 频率响应的概念4.2 频率响应的性质4.3 系统频率响应的求取方法4.4 系统频域性能指标第五章:线性系统的校正与设计5.1 系统校正的基本概念5.2 常用校正器及其特性5.3 系统校正的方法5.4 系统校正实例分析第六章:非线性控制系统分析6.1 非线性系统的基本概念6.2 非线性系统的数学模型6.3 非线性系统的稳定性分析6.4 非线性系统的控制策略第七章:状态反馈与观测器设计7.1 状态反馈控制的基本原理7.2 状态反馈控制器的设计方法7.3 观测器的设计与分析7.4 状态反馈控制系统应用实例第八章:先进控制策略8.1 鲁棒控制8.2 自适应控制8.3 最优控制8.4 智能控制第九章:最优控制理论9.1 最优控制的基本概念9.2 线性二次调节器(LQR)9.3 离散时间最优控制9.4 最优控制的应用第十章:现代控制理论在工程应用10.1 现代控制理论在自动化领域的应用10.2 现代控制理论在控制中的应用10.3 现代控制理论在航空航天领域的应用10.4 现代控制理论在其他领域的应用第十一章:鲁棒控制理论11.1 鲁棒控制的基本概念11.2 鲁棒控制的设计方法11.3 鲁棒控制的应用实例11.4 鲁棒控制在实际系统中的性能评估第十二章:自适应控制理论12.1 自适应控制的基本概念12.2 自适应控制的设计方法12.3 自适应控制的应用实例12.4 自适应控制在复杂系统中的应用与挑战第十三章:数字控制系统设计13.1 数字控制系统的概述13.2 数字控制器的设计方法13.3 数字控制系统的仿真与实验13.4 数字控制系统在实际应用中的案例分析第十四章:控制系统中的计算机辅助设计14.1 计算机辅助设计的基本概念14.2 控制系统CAD工具与方法14.3 基于软件的控制系统设计与仿真14.4 控制系统CAD在现代工程中的应用案例第十五章:现代控制理论的前沿与发展15.1 现代控制理论的最新研究动态15.2 控制理论与其他领域的交叉融合15.3 未来控制理论的发展趋势15.4 控制理论在解决现实世界问题中的潜力与挑战重点和难点解析本《现代控制理论》教案大纲涵盖了现代控制理论的基本概念、方法与应用,分为十五个章节。
课程设计现代控制理论一、教学目标本课程的目标是让学生掌握现代控制理论的基本概念、原理和方法,培养学生运用控制理论分析和解决工程问题的能力。
具体目标如下:1.知识目标:(1)理解自动控制系统的分类、特点和基本环节;(2)掌握线性系统的状态空间表示、性质及分析方法;(3)熟悉控制器的设计方法,包括PID控制、状态反馈控制等;(4)了解现代控制理论在工程应用中的局限性和发展趋势。
2.技能目标:(1)能够运用控制理论对实际系统进行建模和分析;(2)具备控制器设计的能力,能够根据系统要求选择合适的控制器;(3)能够利用现代控制理论解决工程中的控制问题。
3.情感态度价值观目标:(1)培养学生的科学精神,提高对控制理论的兴趣和自信心;(2)培养学生团队合作意识,提高解决实际问题的能力;(3)培养学生关注社会、关注工程实际的责任感。
二、教学内容本课程的教学内容主要包括以下几个部分:1.自动控制系统的基本概念和分类;2.线性系统的状态空间表示和分析方法;3.控制器的设计方法,包括PID控制、状态反馈控制等;4.现代控制理论在工程应用中的局限性和发展趋势。
具体安排如下:第1-2周:自动控制系统的基本概念和分类;第3-4周:线性系统的状态空间表示和分析方法;第5-6周:控制器的设计方法;第7-8周:现代控制理论在工程应用中的局限性和发展趋势。
三、教学方法为了提高教学效果,本课程将采用多种教学方法,包括:1.讲授法:用于传授基本概念、原理和方法;2.案例分析法:通过分析实际案例,使学生更好地理解控制理论;3.讨论法:鼓励学生积极参与课堂讨论,提高解决问题的能力;4.实验法:安排实验课程,让学生亲自动手进行控制系统的设计和调试。
四、教学资源为了支持教学,我们将准备以下教学资源:1.教材:《现代控制理论》;2.参考书:提供相关的控制理论书籍,供学生自学;3.多媒体资料:制作课件、教学视频等,丰富教学手段;4.实验设备:安排实验室,提供控制系统实验所需的设备。
现代控制理论课程报告用现代控制理论中状态反馈设计三阶线性控制系统一、目的要求目的:1、通过课程设计,加深理解现代控制理论中的一些基本概念;2、掌握用状态方程描述的线性系统的稳定性、能控性、能观性的分析计算方法;3、掌握对线性系统能进行任意极点配置来表达动态质量要求的条件,并运用状态反馈设计方法来计算反馈增益矩阵和用模拟电路来实现。
达到理论联系实际,提高动手能力。
要求:1、 在思想上重视课程设计,集中精力,全身心投入,按时完成各阶段设计任务。
2、重视理论计算和MATLAB 编程计算,提高计算机编程计算能力。
3、认真写课程设计报告,总结经验教训。
二、技术指标技术指标:1、 已知线性控制系统开环传递函数为:0G 012K (s)=s(Ts+1)(T s+1),其中T1= 1 秒,T2=1.2秒 结构图如图所示:2、质量指标要求:% = 16% ,p t = 1.5 秒,ss e =0,ssv e = 0.5 .三、设计内容第1章 线性系统状态空间表达式建立1-1由开环系统的传递函数结构图建立系统的状态结构图将原结构图结构变换后,得:1-2由状态结构图写出状态空间表达式由变换后的结构图可得: ()()()1212121320332323230.830.831.2u1x x x xT 11x x x x x x T y k x x x x x ==-=-=-=-=-==即可得出系统的状态空间方程和输出方程:x Ax B y Cx D =+⎧⎨=+⎩其中,[]0001110,0,001,000.830.830A B C D ⎡⎤⎡⎤⎢⎥⎢⎥=-===⎢⎥⎢⎥⎢⎥⎢⎥-⎣⎦⎣⎦第2章 理论分析计算系统的性能2-1稳定性分析方法与结论判别方法一:线性系统用李雅普诺夫稳定性判据分析稳定性时,系统矩阵A 必须是非奇异常数矩阵,且系统仅存在唯一的平衡状态0=e x 。
而所给的系统矩阵00011000.830.83A ⎡⎤⎢⎥=-⎢⎥⎢⎥-⎣⎦为奇异常数矩阵,所以系统不稳定。
《现代控制理论》课程教案第一章:绪论1.1 课程简介介绍《现代控制理论》的课程背景、意义和目的。
解释控制理论在工程、科学和工业领域中的应用。
1.2 控制系统的基本概念定义控制系统的基本术语,如系统、输入、输出、反馈等。
解释开环系统和闭环系统的区别。
1.3 控制理论的发展历程概述控制理论的发展历程,包括经典控制理论和现代控制理论。
介绍一些重要的控制理论家和他们的贡献。
第二章:数学基础2.1 线性代数基础复习向量、矩阵和行列式的基本运算。
介绍矩阵的特殊类型,如单位矩阵、对角矩阵和反对称矩阵。
2.2 微积分基础复习微积分的基本概念,如极限、导数和积分。
介绍微分方程和微分方程的解法。
2.3 复数基础介绍复数的基本概念,如复数代数表示、几何表示和复数运算。
解释复数的极坐标表示和欧拉公式。
第三章:控制系统的基本性质3.1 系统的稳定性定义系统的稳定性,并介绍判断稳定性的方法。
解释李雅普诺夫理论在判断系统稳定性中的应用。
3.2 系统的可控性定义系统的可控性,并介绍判断可控性的方法。
解释可达集和可观集的概念。
3.3 系统的可观性定义系统的可观性,并介绍判断可观性的方法。
解释观测器和状态估计的概念。
第四章:线性系统的控制设计4.1 状态反馈控制介绍状态反馈控制的基本概念和设计方法。
解释状态观测器和状态估计在控制中的应用。
4.2 输出反馈控制介绍输出反馈控制的基本概念和设计方法。
解释输出反馈控制对系统稳定性和性能的影响。
4.3 比例积分微分控制介绍比例积分微分控制的基本概念和设计方法。
解释PID控制在工业控制系统中的应用。
第五章:非线性控制理论简介5.1 非线性系统的特点解释非线性系统的定义和特点。
介绍非线性系统的常见类型和特点。
5.2 非线性控制理论的方法介绍非线性控制理论的基本方法,如反馈线性化和滑模控制。
解释非线性控制理论在实际应用中的挑战和限制。
5.3 案例研究:倒立摆控制介绍倒立摆控制系统的特点和挑战。
解释如何应用非线性控制理论设计倒立摆控制策略。
现代控制理论——教学大纲Modern Control Theory适用专业:自动化、电气工程及相关测控专业总学时:48(讲课:42 上机: 6 ) 学分数:3一、 课程的性质和目的本课程是自动化、电气工程及相关测控专业的一门重要课程课。
学习目的是使学生掌握现代控制理论线性多变量系统的基本理论和方法,为进一步学习后续课程和研究相关学科打下基础。
二、 课程教学内容和要求本课程内容以线性定常系统为主,用状态空间法,建立系统的状态模型,分析系统和校正系统。
要求预修自动控制理论、线性代数等课程。
第0章 绪论自动控制理论发展简史;经典控制理论和现代控制理论特点;本课程的目的和要求。
重点领会现代控制理论的方法论特点。
第1章 控制系统的空间表达式系统的状态和状态变量,状态向量和状态空间,系统的状态模型,状态模型的非唯一性;根据系统机理建立状态模型举例。
线性多变量定常系统、非线性系统、时变系统的状态模型的表达式;根据系统的输人、输出模型建立状态模型——实现问题;能控标准型、能观标准型、约当标准型状态模型;根据系统的状态模型求传递矩阵。
1)(--A SI 逆矩阵的计算方法。
理解状态变量的定义,能根据机理法列写系统的状态模型,熟练掌握根据系统的传递矩阵建立状态模型(能控标准型、能观标准型、约当标准型),和根据系统的状态模型求传递矩阵的方法。
第2章 控制系统状态空间表达式的解线性定常系统齐次状态方程的解;状态转移矩阵及其基本性质;矩阵指数的计算方法;线性定常系统非齐次状态方程的解。
理解状态转移矩阵的物理意义,熟记线性定常系统齐次状态方程的解、非齐次状态方程的解的表达式,掌握用凯利-哈密尔顿定理求矩阵指数的方法。
第3章线性控制系统的能控性和能观性系统状态能控性与能观性问题的提出。
状态能控性定义。
状态能观性定义、线性定常系统的能控性、能观性判别准则。
正确理解状态能控性和能观性定义,熟练运用准则判别线性定常系统的能控性、能观性的方法。
《现代控制理论》课程教案一、教学目标1. 了解自动控制的基本概念、原理和方法。
2. 掌握线性系统的状态空间分析、传递函数分析和频率响应分析。
3. 熟悉现代控制理论的主要内容,包括最优控制、鲁棒控制和自适应控制等。
4. 学会运用现代控制理论解决实际工程问题。
二、教学内容1. 自动控制的基本概念:开环控制与闭环控制、稳定性、稳态误差、性能指标等。
2. 线性系统的数学模型:差分方程、微分方程、状态空间方程。
3. 状态空间分析:系统的可控性、可观测性、稳定性和性能分析。
4. 传递函数分析:劳斯-赫尔维茨准则、奈奎斯特准则、频率响应分析。
5. 最优控制:线性二次调节器、庞特里亚金最小原理、动态规划。
三、教学方法1. 讲授:讲解基本概念、原理和方法,结合实际案例进行分析。
2. 互动:提问、回答问题,引导学生思考和讨论。
3. 练习:课后作业、小测验,巩固所学知识。
4. 项目:分组完成控制系统设计项目,提高实际应用能力。
四、教学资源1. 教材:《现代控制理论》,作者:宋志坚。
2. 课件:PowerPoint演示文稿。
3. 辅助软件:MATLAB,用于分析和设计控制系统。
五、教学评价1. 平时成绩:课堂表现、作业、小测验(30%)。
2. 项目成绩:分组完成的项目(30%)。
3. 期末考试成绩:闭卷考试(40%)。
六、教学安排1. 课时:总共32课时,每课时45分钟。
2. 授课方式:课堂讲授与实践相结合。
3. 授课进度安排:自动控制的基本概念(2课时)线性系统的数学模型(3课时)状态空间分析(5课时)传递函数分析(4课时)最优控制(5课时)鲁棒控制与自适应控制(5课时)控制系统应用案例分析(2课时)七、教学案例1. 案例一:温度控制系统描述:某实验室需要保持恒定的温度,当温度超过设定值时,启动空调降温;当温度低于设定值时,启动暖气升温。
教学目的:分析系统的稳定性、可控性和可观测性,设计合适的控制器。
2. 案例二:无人驾驶汽车控制系统描述:无人驾驶汽车需要实现路径跟踪、速度控制和避障等功能。
“现代控制理论”是自动化及其相关专业本科生的一门重要的专业基础课程。
胡皓、王春侠、任鸟飞编著的这本《现代控制理论》适应工程与应用类院校自动化、电气工程及其自动化、测控技术与仪器及相近专业的需要,力图结合系统的物理概念,深入浅出地阐述现代控制理论的最基本内容,包括状态空间的基本概念和分析方法,系统的状态空间描述和各种标准型,系统的运动分析,能控性与能观测性,结构分解和实现问题,以及系统的稳定性分析、状态反馈和状态观测器等;最后通过工程应用实例,归纳和总结状态空间的分析方法和具体应用。
本书叙述深入浅出,理论联系实际,尽可能从实际背景的分析中提出要讨论的问题、概念和方法。
在介绍系统分析和控制系统设计方法的同时,适当地给出了相应的MATLAB函数,便于读者利用MATLAB软件来有效求解控制系统的一些计算和仿真问题,以加深对概念和方法的理解。
本书既适用于电气信息类各专业及其他相关专业作为教材使用,也适用于在职人员和广大读者自学深造使用。
另外,本书配有电子课件,欢迎选用本书作教材的老师索取。
绪论
第1章线性控制系统的状态空间描述
1.1状态空间模型
1.1.1引例
1.1.2状态空间的基本概念
1.1.3系统的状态空间表达
1.1.4状态结构图
1.2动态系统状态空间表达式的建立
1.3由系统微分方程求状态空间表达式
1.3.1系统输入量不含有导数项
1.3.2系统输入量含有导数项
1.4由状态空间表达式求传递函数
1.4.1单输入单输出系统的传递函数
1.4.2多输入多输出系统传递函数阵
1.5状态矢量的线性变换
1.5.1线性非奇异变换
1.5.2系统的特征根、特征向量与传递函数矩阵1.5.3一般型转化为对角标准型
1.6离散系统的状态空间表示
1.6.1由差分方程或脉冲传递函数建立动态方程1.6.2离散系统的传递函数阵
1.7利用MATLAB进行系统模型之间的相互转换本章小结
习题
第2章线性控制系统的运动分析
2.1线性定常系统状态方程的解
2.1.1齐次状态方程的求解
2.1.2状态转移矩阵
2.1.3非齐次状态方程的求解
2.2特定输入下的状态响应
2.3凯莱哈密尔顿(Caley Hamilton)定理2.4连续系统的时间离散化
2.4.1连续时间线性系统的离散化模型
2.4.2连续时间线性系统近似离散化模型
2.5线性离散系统的运动分析
2.5.1迭代法
2.5.2z变换法求解
2.6利用MATLAB计算矩阵指数
2.6.1利用MATLAB 符号工具箱计算矩阵指数2.6.2求线性系统的状态响应
本章小结。
