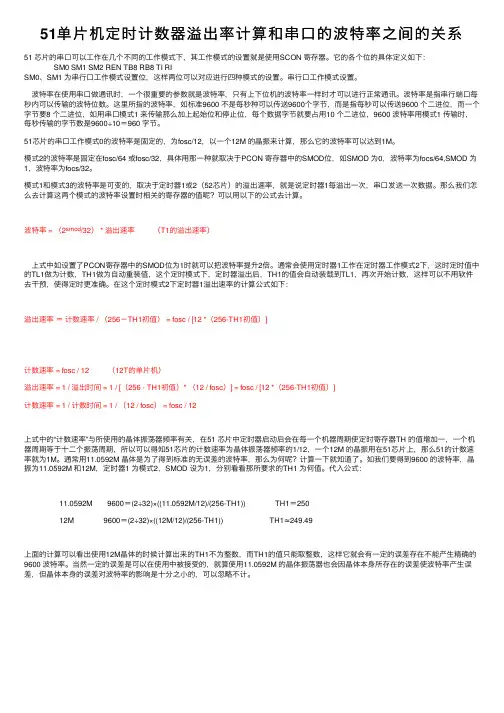

51单片机定时计数器溢出率计算和串口的波特率之间的关系

c51 串口波特率的计算
不同，所以，各种方式的波特率计算公式也不同。

一、方式0 的波特率方式0 时，移位时钟脉冲由56(即第6 个状态周期，第12 个节拍)给出，即每个机器周期产生一个移位时钟，发送或接收一位数据。

所以，波特率为振荡频率的十二分之一，并不受PCON 寄存器中SMOD 的影响，即：
方式0 的波特率＝fosc／12
三、方式l 和方式3 的波特率方式1 和方式3 的移位时钟脉冲由定时器T1 的溢出率决定，故波特宰由定时器T1 的溢出率与SMOD 值同时决定，即：方式1 和方式3 的波特率＝2SMOD/32-T1 溢出率其中，溢出率取决于计数速率和定时器的预置值。

计数速率与TMOD 寄存器中C／T 的状态有关。

当C／T＝0 时，计数速率＝fosc／2；当C／T＝1 时，计数速率取决于外部输入时钟频率。

当定时器Tl 作波特率发生器使用时，通常选用可自动装入初值模式(工作方式2)，在工作方式2 中，TLl 作为计数用，而自动装入的初值放在THl 中，设计数初值为x，则每过256 一x 个机器周期，定时器T1 就会产生一次溢出。

为了避免因溢出而引起中断，此时应禁止T1 中断。

这时，溢出周期为：
系统晶振频率选为11．0592MHZ 就是为了使初值为整数，从而产生精确的波特率。

如果串行通信选用很低的波特率，可将定时器Tl 置于工作方式0 或工作方式1，但在这种情况下，T1 溢出时，需用中断服务程序重装初值。

中断响应时间和执行指令时间会使波特率产生一定的误差，可用改变初值的办法加以调整。

表62 列出了各种常用的波特率及其初值。

51单片机串口通信波特率设置51单片机串口通信波特率设置MCS-51单片机具有一个全双工的串行通信接口，能同时进行发送和接收。

它可以作为UART（通用异步接收和发送器）使用，也可以作为同步的移位寄存器使用。

1. 数据缓冲寄存器SBUFSBUF是可以直接寻址的专用寄存器。

物理上，它对应着两个寄存器，即一个发送寄存器一个接收寄存器，CPU写SBUF就是修改发送寄存器；读SBUF就是读接收寄存器。

接收器是双缓冲的，以避免在接收下一帧数据之前，CPU未能及时的响应接收器的中断，没有把上一帧的数据读走而产生两帧数据重叠的问题。

对于发送器，为了保持最大的传输速率，一般不需要双缓冲，因为发送时CPU是主动的，不会产生重叠问题。

2. 状态控制寄存器SCONSCON是一个逐位定义的8位寄存器，用于控制串行通信的方式选择、接收和发送，指示串口的状态，SCON即可以字节寻址也可以位寻址，字节地址98H，地址位为98H~9FH。

它的各个位定义如下：MSB LSBSM0和SM1是串口的工作方式选择位，2个选择位对应4种工作方式，如下表，其中Fosc是振荡器的频率。

SM2在工作方式2和3中是多机通信的使能位。

在工作方式0中，SM2必须为0。

在工作方式1中，若SM2=1且没有接收到有效的停止位，则接收中断标志位RI不会被激活。

在工作方式2和3中若SM2=1且接收到的第9位数据（RB8）为0，则接收中断标志RB8不会被激活，若接收到的第9位数据（RB8）为1，则RI置位。

此功能可用于多处理机通信。

REN为允许串行接收位，由软件置位或清除。

置位时允许串行接收，清除时禁止串行接收。

TB8是工作方式2和3要发送的第9位数据。

在许多通信协议中该位是奇偶位，可以按需要由软件置位或清除。

在多处理机通信中，该位用于表示是地址帧还是数据帧。

RB8是工作方式2和3中接收到的第9位数据（例如是奇偶位或者地址/数据标识位），在工作方式1中若SM2=0，则RB8是已接收的停止位。

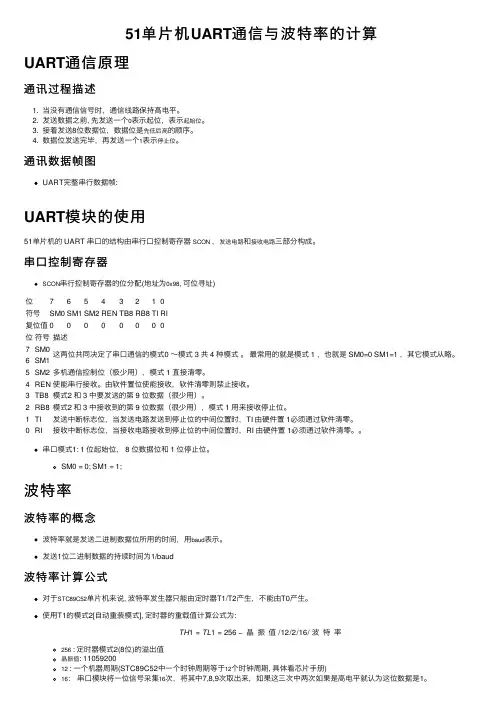

51单⽚机UART通信与波特率的计算UART通信原理通讯过程描述1. 当没有通信信号时，通信线路保持⾼电平。

2. 发送数据之前, 先发送⼀个0表⽰起位，表⽰起始位。

3. 接着发送8位数据位，数据位是先低后⾼的顺序。

4. 数据位发送完毕，再发送⼀个1表⽰停⽌位。

通讯数据帧图UART完整串⾏数据帧:UART模块的使⽤51单⽚机的 UART 串⼝的结构由串⾏⼝控制寄存器SCON，发送电路和接收电路三部分构成。

串⼝控制寄存器SCON串⾏控制寄存器的位分配(地址为0x98, 可位寻址)位76543210符号SM0SM1SM2REN TB8RB8TI RI复位值00000000位符号描述7SM0这两位共同决定了串⼝通信的模式0 ～模式 3 共 4 种模式。

最常⽤的就是模式 1 ，也就是 SM0=0 SM1=1 ，其它模式从略。

6SM15SM2多机通信控制位（极少⽤），模式 1 直接清零。

4REN使能串⾏接收。

由软件置位使能接收，软件清零则禁⽌接收。

3TB8模式2 和 3 中要发送的第 9 位数据（很少⽤）。

2RB8模式2 和 3 中接收到的第 9 位数据（很少⽤），模式 1 ⽤来接收停⽌位。

1TI发送中断标志位，当发送电路发送到停⽌位的中间位置时，TI 由硬件置 1必须通过软件清零。

0RI接收中断标志位，当接收电路接收到停⽌位的中间位置时，RI 由硬件置 1必须通过软件清零。

串⼝模式1: 1 位起始位， 8 位数据位和 1 位停⽌位。

SM0 = 0; SM1 = 1;波特率波特率的概念波特率就是发送⼆进制数据位所⽤的时间，⽤baud表⽰。

发送1位⼆进制数据的持续时间为1/baud波特率计算公式对于STC89C52单⽚机来说, 波特率发⽣器只能由定时器T1/T2产⽣，不能由T0产⽣。

使⽤T1的模式2[⾃动重装模式], 定时器的重载值计算公式为:TH1=TL1=256−晶振值/12/2/16/波特率256 : 定时器模式2(8位)的溢出值晶振值: 1105920012 : ⼀个机器周期(STC89C52中⼀个时钟周期等于12个时钟周期, 具体看芯⽚⼿册)16：串⼝模块将⼀位信号采集16次，将其中7,8,9次取出来，如果这三次中两次如果是⾼电平就认为这位数据是1。

51系列单片机波特率的计算方法概述51系列单片机是一种常用的低功耗、高性能的8位单片机。

在串行通信中，波特率是指单位时间内传输的数据位数，是一个十分重要的参数。

计算正确的波特率可以确保数据的可靠传输和通信的稳定性。

本文将详细介绍51系列单片机波特率的计算方法，并给出实际应用中的示例。

计算机波特率的原理波特率是通过改变每个数据位的传输时间来实现的。

对于51系列单片机，它的波特率是由两个寄存器控制的，分别是TH1和TL1、这两个寄存器是16位的，它们的值决定了单片机串口的传输速度。

波特率的计算公式如下：波特率=定时器1溢出率×（TH1×256+TL1）其中，定时器1的溢出率是一个常数，取决于单片机的时钟源和预分频系数。

对于常用的外部振荡器时钟源，定时器1的溢出率可以通过以下公式计算：定时器1溢出率=（2^SMOD/32）×（12×10^6/PSM）其中，SMOD是串口模块的倍频系数，可以取1或者0。

PSM是定时器1的预分频系数，可以取1、2、4、8实际应用示例假设我们要使用一个频率为12MHz的外部振荡器作为时钟源，希望设置波特率为9600。

接下来我们按照以下步骤计算波特率：1.根据提供的时钟源频率和波特率，计算出定时器1溢出率：定时器1溢出率=（2^SMOD/32）×（12×10^6/PSM）=（2^1/32）×（12×10^6/1）2.计算TH1和TL1的值：波特率=定时器1溢出率×（TH1×256+TL1）TH1×256+TL1≈0.128由于TH1和TL1都是整数，所以需要找到一个最接近0.128的数作为TH1和TL1的值。

在这个例子中，我们可以选择TH1=0，TL1=333.设置串口的工作模式和配置寄存器：在上述计算中，我们假设SMOD=1，PSM=1、根据实际需求，可以通过修改SM0/SM1和PS0/PS1/PS2位来设置倍频系数和预分频系数。

串口时钟频率和波特比之间计算关系串口通信是一种常见的数据传输方式，它通过串行传输方式将数据以比特流的形式发送和接收。

在串口通信中，串口时钟频率和波特率是两个重要的参数，它们之间存在着一定的计算关系。

我们来了解一下串口时钟频率和波特率的概念。

串口时钟频率是指串口通信中时钟信号的频率，它决定了数据传输的速度。

波特率是指每秒钟传输的比特数，也就是传输速率。

在串口通信中，波特率是一个固定的数值，用来表示每秒钟传输的比特数。

串口时钟频率和波特率之间的计算关系可以用以下公式表示：波特率 = 串口时钟频率 / (传输的比特数 + 停止位 + 校验位)其中，传输的比特数是指每个数据帧中实际传输的比特数，它包括数据位和可选的校验位。

停止位是在每个数据帧的末尾添加的一位，用于标识数据帧的结束。

校验位是可选的，用于检验数据的正确性。

在实际应用中，串口时钟频率和波特率是通过串口控制器来设置的。

串口控制器根据波特率的设定，自动调整串口时钟频率，以确保数据的准确传输。

在选择串口时钟频率和波特率时，需要考虑以下几个因素：1. 数据传输速度：波特率越高，数据传输速度越快。

但是，波特率过高可能导致数据传输的错误率增加，因为数据在传输过程中可能会出现失真或干扰。

2. 系统稳定性：选择合适的串口时钟频率和波特率可以提高系统的稳定性。

如果串口时钟频率设置过高，可能会导致系统无法正常工作或出现数据传输错误。

3. 硬件支持：在选择串口时钟频率和波特率时，需要考虑硬件的支持能力。

不同的串口控制器和芯片可能对串口时钟频率和波特率有一定的限制。

总结起来，串口时钟频率和波特率之间存在着一定的计算关系。

通过合理选择串口时钟频率和波特率，可以实现数据的准确传输。

在实际应用中，需要根据系统需求、硬件支持和数据传输速度等方面来选择合适的串口时钟频率和波特率。

这样可以提高系统的稳定性和数据传输的可靠性。

51波特率计算公式
波特率=(2 mod /32)*(定时器T1 溢出率)溢出率=溢出周期的倒数
溢出周期=(256-X)*12/Fosc
波特率=(2 mod * Fsoc)/(32 *12*(256-X))
－－－－－－－－－－－－－－－－－－－
2430 的波特率公式：
值得注意的是，CC2430 串口波特率的设置与一般8051 不同，因为其内部集成了一个波特率发生器，因此，不需要使用定时器而只需设置相关的SFR 寄存器UxBAUD.BAUD_M[7:0]和UxGCR.BAUD[4:0],便可得到系统要求的波特率，其关系式如下：其中，F 为系统时钟频率。

若F 为32 MHz，执行下列语句.得到9600 b/s 的串口波特率：MOV U0GCR,#08HMOV U0BAUD,#3BH ;设置波特率为9600 b/s 实际上对USART 的操作还包含对其所连接的I/O 口的设置。

设置I/O 应与硬件密切结合，如：MOV P1SEL,#30H ;选择P1.5，P1.4 为外部功能口MOV P1DIR,#20H ;选择P1.5 为输出口，P1.4 为输入口CLR P1FG ;清空P1 口的中断标志MOV P2SEL,#00H ;设置USART0 为优先同样.对DMA 和Radio 的操作也有这样功能全面的SFR 寄存器。

对CC2430 进行程序设计，其实就是对其SRF 寄存器的认识和运用过程，篇幅所限这里不一一赘述。

其中U0GCR 对应BAUD_E 的值，U0BAUD 对应BUAD_M 的值
tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

51单片机波特率计算
在51单片机中，波特率的计算可以通过设定定时器的工作模式和计数器的初值来实现。

具体而言，可以通过定时器的工作模式和定时器的预分频值来决定计数器的溢出周期，进而计算出波特率。

以下是一个简单的示例程序，展示了如何在51单片机中计算波特率为9600的设置：
```
#include <reg51.h> // 引入51单片机的寄存器定义
void init_seria
TMOD=0x20;//设置定时器1为工作模式2，自动重装初值方式
TH1=0xFD;//设置定时器1的初值为FD，用于波特率9600
SCON=0x50;//设置串口工作模式，波特率可变
TR1=1;//启动定时器1
void mai
init_serial(; // 初始化串口
while (1)
//在这里添加你的代码
}
```
在上述代码中，`TMOD`寄存器用来设置定时器的工作模式，`TH1`寄
存器用来设置定时器的初值，`SCON`寄存器用来设置串口的工作模式。

通
过设置这些寄存器的值，可以将波特率设置为9600。

具体的波特率计算公式如下：
```
波特率=时钟频率/(12*(256-值(TH1)))
```
在这个公式中，时钟频率是指51单片机的工作频率，一般为12MHz；值(TH1)是定时器1的初值，通过设置定时器的初值来调整波特率的大小。

通过调整初值，可以将波特率设置为不同的值。

需要注意的是，该计
算公式不适用于所有情况，具体需要根据实际的硬件环境和需求来调整。

希望上述信息能对您有所帮助！如有更多问题，欢迎继续提问。

51单片机串口波特率计算
在51单片机中，串口通信可以通过设置波特率来控制数据传输速度。

波特率是指每秒钟传输的数据位数。

要计算51单片机串口的波特率，需要了解以下几个参数：
1.时钟频率：51单片机的时钟频率通常为12MHz或者11.0592MHz。

这是由外部晶振或者内部时钟发生器提供的。

2.波特率发生器（UART）的参数：波特率发生器的输入时钟频率为时
钟频率的12分频。

串口通信的常用波特率有1200、2400、4800、9600等。

接下来我们
以计算1200波特率为例进行说明。

首先，计算波特率发生器的输入时钟频率：
输入时钟频率=时钟频率/12
假设时钟频率为11.0592MHz，则输入时钟频率为：
输入时钟频率=11.0592MHz/12≈921.6kHz
然后，根据波特率公式计算波特率发生器的计数器初值：
计数器初值=输入时钟频率/(16*波特率)
对于1200波特率，计数器初值为：
计数器初值=921.6kHz/(16*1200)≈48
最后，将计数器初值设置到波特率发生器，即可达到1200波特率的
串口通信。

需要注意的是，以上计算是基于8位数据位、无校验位和1位停止位
的情况。

如果需要使用其他参数，则需要根据具体情况进行计算。

综上，通过以上计算可以得到51单片机串口的波特率。

根据不同的
时钟频率和波特率要求，可以使用相应的计数器初值来设置波特率发生器，实现串口通信。

51单片机串行口的工作方式解析方式0是外接串行移位寄存器方式。

工作时，数据从RXD串行地输入/输出，TXD输出移位脉冲，使外部的移位寄存器移位。

波特率固定为fosc/12(即，TXD 每机器周期输出一个同位脉冲时，RXD接收或发送一位数据)。

每当发送或接收完一个字节，硬件置TI=1或RI=1，申请中断，但必须用软件清除中断标志。

实际应用在串行I/O口与并行I/O口之间的转换。

2)方式1方式1是点对点的通信方式。

8位异步串行通信口，TXD为发送端，RXD为接收端。

一帧为10位，1位起始位、8位数据位(先低后高)、1位停止位。

波特率由T1或T2的溢出率确定。

在发送或接收到一帧数据后，硬件置TI=1或RI=1，向CPU申请中断;但必须用软件清除中断标志，否则，下一帧数据无法发送或接收。

(1)发送：CPU执行一条写SBUF指令，启动了串行口发送，同时将1写入输出移位寄存器的第9位。

发送起始位后，在每个移位脉冲的作用下，输出移位寄存器右移一位，左边移入0，在数据最高位移到输出位时，原写入的第9位1的左边全是0，检测电路检测到这一条件后，使控制电路作最后一次移位，/SEND和DATA 无效，发送停止位，一帧结束，置TI=1。

(2)接收：REN=1后，允许接收。

接收器以所选波特率的16倍速率采样RXD端电平，当检测到一个负跳变时，启动接收器，同时把1FFH写入输入移位寄存器(9位)。

由于接、发双方时钟频率有少许误差，为此接收控制器把一位传送时间16等分采样RXD，以其中7、8、9三次采样中至少2次相同的值为接收值。

接收位从移位寄存器右边进入，1左移出，当最左边是起始位0时，说明已接收8位数据，再作最后一次移位，接收停止位。

此后：A、若RI=0、SM2=0，则8位数据装入SBUF，停止位入RB8，置RI=1。

B、若RI=0、SM2=1，则只有停止位为1时，才有上述结果。

C、若RI=0、SM2=1，且停止位为0，则所接数据丢失。

51单片机晶振与波特率有什么关系在串行通信中，MCS—51串口可约定四种工作方式。

其中，方式0和方式2的波特率是固定的，而方式1和方式3的波特率是可变的，由定时器T1的溢出率决定。

波特率是指串行端口每秒内可以传输的波特位数。

这里所指的波特率，如标准9600不是每秒种可以传送9600个字节，而是指每秒可以传送9600个二进位，而一个字节要8个二进位，如用串口模式1来传输，那么加上起始位和停止位，每个数据字节就要占用10个二进位，9600波特率用模式1传输时，每秒传输的字节数是9600÷10＝960字节。

一、方式0和方式2的波特率方式0的波特率是固定的，为fosc/12，以一个12M 的晶振来计算，那么它的波特率可以达到1M。

方式2的波特率是固定在fosc/64 或fosc/32，具体用那一种就取决于PCON 寄存器中的SMOD位，如SMOD 为0，波特率为focs/64,SMOD 为1，波特率为focs/32。

二、方式1和方式3的波特率模式1和模式3的波特率是可变的，取决于定时器1或2（对于52芯片）的溢出速率，就是说定时器1每溢出一次，串口发送一次数据。

可以用以下的公式去计算：上式中如设置了PCON寄存器中的SMOD位为1时就可以把波特率提升2倍。

通常会使用定时器1工作在定时器工作模式2下，这时定时值中的TL1做为计数，TH1做为自动重装值，这个定时模式下，定时器溢出后，TH1的值会自动装载到TL1，再次开始计数，这样可以不用软件去干预，使得定时更准确。

在这个定时模式2下定时器1溢出速率的计算公式如下：溢出速率＝（计数速率）/(256－TH1初值)溢出速率＝fosc/[12*(256-TH1初值)]上式中的“计数速率”与所使用的晶体振荡器频率有关，在51 芯片中定时器启动后会在每一个机器周期使定时寄存器TH的值加1，一个机器周期等于十二个振荡周期，所以可以得知51芯片的计数速率为晶体振荡器频率的1/12，一个12M 的晶振用在51芯片上，那么51的计数速率就为1M。
