巧妙设计厚铜电源pcb的5个重要方面

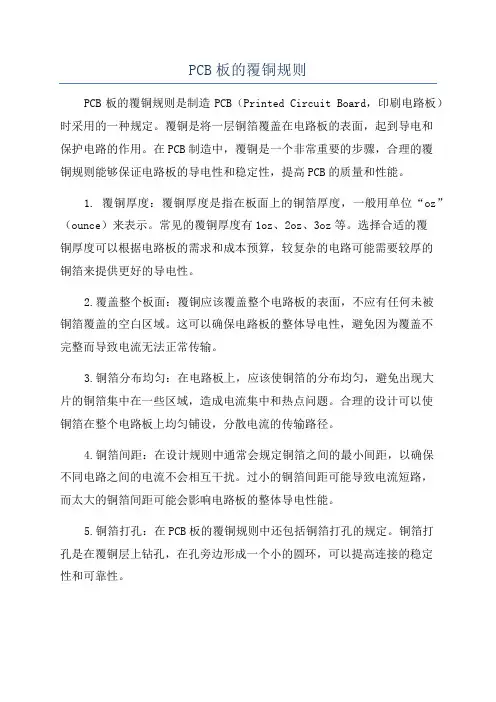

PCB板的覆铜规则PCB板的覆铜规则是制造PCB（Printed Circuit Board，印刷电路板）时采用的一种规定。

覆铜是将一层铜箔覆盖在电路板的表面，起到导电和保护电路的作用。

在PCB制造中，覆铜是一个非常重要的步骤，合理的覆铜规则能够保证电路板的导电性和稳定性，提高PCB的质量和性能。

1. 覆铜厚度：覆铜厚度是指在板面上的铜箔厚度，一般用单位“oz”（ounce）来表示。

常见的覆铜厚度有1oz、2oz、3oz等。

选择合适的覆铜厚度可以根据电路板的需求和成本预算，较复杂的电路可能需要较厚的铜箔来提供更好的导电性。

2.覆盖整个板面：覆铜应该覆盖整个电路板的表面，不应有任何未被铜箔覆盖的空白区域。

这可以确保电路板的整体导电性，避免因为覆盖不完整而导致电流无法正常传输。

3.铜箔分布均匀：在电路板上，应该使铜箔的分布均匀，避免出现大片的铜箔集中在一些区域，造成电流集中和热点问题。

合理的设计可以使铜箔在整个电路板上均匀铺设，分散电流的传输路径。

4.铜箔间距：在设计规则中通常会规定铜箔之间的最小间距，以确保不同电路之间的电流不会相互干扰。

过小的铜箔间距可能导致电流短路，而太大的铜箔间距可能会影响电路板的整体导电性能。

5.铜箔打孔：在PCB板的覆铜规则中还包括铜箔打孔的规定。

铜箔打孔是在覆铜层上钻孔，在孔旁边形成一个小的圆环，可以提高连接的稳定性和可靠性。

6.接地铜：在电路板的设计中，接地是一个非常重要的因素。

覆铜规则应该确保接地铜的覆盖和连接，以提供良好的接地效果，降低电气噪声和抗干扰能力。

7.禁止覆盖区域：在PCB板的设计过程中，有一些区域需要禁止覆铜，比如测试接点、贴片元件的焊盘位置等。

这些区域应该被明确地规定在设计规则中，以保证PCB制造过程的准确性和稳定性。

总的来说，PCB板的覆铜规则是制造PCB时必须遵循的一套规定。

合理的覆铜规则可以提高电路板的导电性、稳定性和可靠性，是保证PCB质量和性能的重要因素。

解读厚铜PCB板制作工艺注意事项厚铜pcb分单层厚铜板，双面厚铜板和多层厚铜板。

制作中机械钻孔最小孔径从原来0.4mm下降到0.2mm，甚至更小，因此金属化孔孔径也越来越小。

线路板层与层间互连所依赖的金属化孔，直接关系厚铜PCB板的可靠性。

今天小编为您分享一下厚铜PCB板制作工艺注意事项。

首先，厚铜板的杂物塞孔处理在长期生产控制过程中，我们发现当孔径达到0.15-0.3mm，其塞孔的比例递增30%1、孔形成过程中的塞孔问题：印制板加工时，对0.15-0.3mm的小孔，多数仍采用机械钻孔流程。

在长期检查中，我们发现钻孔时，残留在孔里杂质以下为钻孔塞孔的主要原因：当小孔出现塞孔时，由于孔径偏小，沉铜前高压水洗、化学清洗难以把小孔里面的杂物去除，阻挡化学沉铜过程中药水在孔里的交换，使化学沉铜失去作用。

钻孔时根据叠层厚度选用合适钻嘴、垫板，保持基板清洁，不重复使用垫板，有效的吸尘效果(采用独立的吸尘控制系统)是解决塞孔必须考虑的因素。

一：厚铜板的孔化机理钻头在敷铜板上先打孔，再经过化学沉铜，电镀铜形成镀通孔。

二者对孔金属化起着至关重要的作用。

1、化学沉铜机理：在双面和多层印制板制造过程中，都需要对不导电的裸孔进行金属化，亦即实施化学沉铜使其成为导体。

化学沉铜溶液是一种催化式的“氧化/还原”反应体系。

在Ag、Pb、Au、Cu等金属粒子催化作用下，沉积出铜来。

2、电镀铜机理：电镀定义是利用电源，在溶液中将带正电的金属离子，推送到位在阴极的导体表面形成镀层。

电镀铜是一种“氧化/还原”反应，溶液中的铜金属阳极将其表面的铜金属氧化，而成为铜离子。

另一方面在阴极上则产生还原反应，而令铜离子沉积成为铜金属。

两者皆通过药水交换，化学作用达到孔化目的，交换效果好坏直接影响孔化质量。

一次铜在层间导通孔道成型后需于其上布建金属铜层，以完成层间电路的导通。

先以重度刷磨及高压冲洗的方式清理孔上的毛头及孔中的粉屑，再以高锰酸钾溶液去除孔壁铜面上的胶渣。

PCB板铺铜规则设置在PCB设计中，铺铜规则设置是非常重要的，以确保电路板的电气性能和可靠性。

以下是一些常用的PCB板铺铜规则设置：1. 铜层厚度：在PCB设计中，一般使用的铜层厚度有1oz（约35um），2oz（约70um）和3oz（约105um）。

较高的铜层厚度能够提供更好的电流承载能力，但同时也会增加成本和板厚。

2.铺铜间距：铺铜之间的间距是保证电路板绝缘性能的关键因素。

一般来说，铜层之间的最小间距应该满足安全距离要求，以避免短路和击穿等问题。

具体的间距要根据实际的设计要求和制造能力来决定。

3.铺铜间距规则：根据设计要求，可以在布线规则中设置最小和最大铺铜间距规则。

这样，在进行布线时，设计软件就会根据这些规则自动检查和调整布线的间距，确保满足安全距离要求。

4.功率线铺铜：在高功率电路设计中，为了提供足够的热释放能力，需要在功率线上增加铺铜面积。

一般来说，功率线需要设置足够宽度的铺铜，以降低线路电阻、提升散热效果，并减少线路噪声和干扰。

5.地线铺铜：在PCB设计中，地线的铺铜面积通常要比信号线大。

这是为了提供更好的接地和屏蔽效果，并减少地回路的电阻和干扰。

地线铺铜规则可以根据具体的设计要求和层次来决定。

6.信号线铺铜：对于高速信号线，为了降低信号引线阻抗和噪声，一般需要增加铺铜面积。

这可以通过增加信号线的宽度或者在信号线附近添加铺铜区域来实现。

7.铺铜连接性：在PCB设计中，为了确保铺铜层之间的连接性，可以在PCB布局和布线规则中设置与铺铜相关的连接规则。

这样，在铺铜之间会自动生成连线以实现电气连接和散热。

总结：铺铜规则设置对于PCB设计的电气性能和可靠性来说非常重要。

合理的铺铜规则可以提高信号完整性，降低线路电阻和噪声，提升电路板的可靠性和稳定性。

因此，在PCB设计过程中，需要根据具体的设计要求和制造能力来设置合适的铺铜规则。

PCB电路板设计注意事项1.设计层次清晰：将电路板划分为多个层次，如信号层、电源层、地层等，可以有效地减少信号干扰和提高阻抗匹配。

同时，还需要合理规划元件和导线的布局，确保电路板整体稳定可靠。

2.保持信号完整性：设计时需考虑信号的路径和传输速度。

对于高速数字信号和模拟信号，应采取合适的屏蔽措施，如使用差分对或增加接地层等，以保持信号完整并减少干扰。

3.细节设计：在PCB设计过程中，细节至关重要。

例如，合理选择元件焊盘的尺寸和间距，确保焊接可靠；合理规划电源和地线的布局，减少电磁干扰；选择合适的阻抗控制方法，提高信号传输质量等等。

这些细节也可以通过合理使用PCB设计软件进行模拟和优化。

4.优化热管理：一些电子产品需要处理大量功率，因此热管理尤为重要。

在PCB设计中，应合理规划散热器的位置和尺寸，保证器件工作温度在安全范围内。

同时，还可以考虑使用散热背板或增加散热片等措施。

5.注意阻抗匹配：对于高速信号传输和模拟信号，阻抗匹配至关重要。

在设计过程中，应根据信号传输速度确定合适的传输线宽度和距离。

可以使用PCB设计软件进行仿真和校正，确保信号阻抗在合理范围内。

6.考虑EMC（电磁兼容）：电磁兼容性是一个重要的设计要求，尤其对于涉及到高频信号的电路。

设计时，应采取合适的屏蔽手段，规划布局和导线走向，避免信号干扰和电磁泄漏。

7.对于多层板设计，应合理规划每一层的用途和连线方式，确保电路板的性能和布线的可靠性。

8.注意可制造性：在设计时，应考虑工厂的制造要求。

合理规划元件的安装位置、布线难度、焊接方案等，以便工厂能够顺利地生产电路板。

9.进行电磁仿真和测试：在完成设计之后，应进行电磁仿真和测试，以验证设计的正确性和可靠性。

使用专业的电磁仿真软件进行模拟，对高频信号进行测试，以确保电路板能够正常运行。

10.持续学习和更新设计知识：电子行业处于不断发展的状态，新的技术和设计原则不断涌现。

作为PCB设计人员，应不断学习和更新自己的设计知识，不断提高设计水平。

电源PCB设计注意事项及经验1.确定功率需求：首先需要明确电源的功率需求，包括输入和输出电压、电流的范围。

这可以帮助选择合适的元件和设计适当的线路布局。

2.分开地平面：在设计电源PCB时，最好采用分开的地平面。

将输入和输出部分的地平面分开，可以减少干扰，并提高信号完整性。

3.短路保护：为了避免短路引起的问题，应该在设计中加入短路保护电路。

短路保护电路可以监测电流并在达到预定阈值时切断电源。

4.降噪滤波：电源的稳定性非常关键，因此在设计中应该考虑降低噪声的滤波电路。

可以使用电容和电感器来滤除高频噪声。

5.散热设计：电源PCB在工作时会产生热量。

为了确保稳定性和可靠性，需要设计合适的散热系统，如散热片或散热器。

6.安全性考虑：在设计电源PCB时，安全是非常重要的。

应该采取必要的安全措施，如过压保护、过流保护和过温保护。

7.电源PCB尺寸：电源PCB的尺寸应该根据设备的需求来进行调整。

尽量保持尺寸小巧，以节省空间和成本。

8.接地设计：接地是电源PCB设计中的一个关键问题。

良好的接地设计可以减少电磁干扰和信号损失。

应尽量避免共地，可以采用保持短而直接的接地路径，并使用大地平面来降低噪声。

9.充分测试：在将电源PCB投入量产之前，必须进行充分的测试。

测试可以包括功率测试、效率测试、负载稳定性测试等，以确保电源的工作正常。

10.参考设计：如果缺乏经验，可以参考已有的电源PCB设计进行学习和借鉴。

也可以寻求专业人士的建议和指导，以确保设计的正确性和可靠性。

总之，电源PCB的设计需要考虑很多因素，包括功率需求、短路保护、降噪滤波、散热设计、安全性等。

通过合理的设计和充分的测试，可以获得一套稳定可靠的电源PCB。

PCB设计原则与注意事项一、PCB设计原则：1.尽量缩短信号线长度：信号线越短，抗干扰能力越强，同时可以降低信号传输的延迟，提高信号传输速率。

因此，在进行PCB布局时，应尽量缩短信号线的长度。

2.保持信号完整性：在高速信号传输时，需要考虑信号的传输带宽、阻抗匹配等问题，以减少信号损耗和反射。

应尽量避免信号线的突变和长距离平行走线，采用较大的走线宽度和间距，以降低串扰和母线阻抗不匹配等问题。

3.合理划分电源与地线：电源和地线是PCB设计中的关键因素。

一方面，为了降低电源线和信号线之间的干扰，应将它们相互分隔，避免交叉走线。

另一方面，为了保持电源和地线的低阻抗，应采用够粗的金属层和走线宽度，并合理布局电源与地线。

4.规避高频干扰：高频信号很容易产生干扰，可通过以下方法来规避：(1)合理布局和分配信号线与地线，尽量减少信号走线的面积。

(2)在PCB板上增加电源和信号屏蔽，尽量避开信号线和输入/输出端口。

(3)采用地面屏蔽和绕线封装，以减少漏磁和辐射。

5.考虑散热问题：在进行高功耗电路的设计时，应合理布局散热元件，以保证其有效散热。

尽量将散热元件如散热片与大地层紧密接触，并增加足够的散热通道，以提高散热效果。

此外，还应根据安装环境和工作条件，选择合适的散热材料和散热方式。

6.设计可靠性：设计时应考虑PCB板的可靠性，包括电路连接的牢固性、电子元件的固定可靠性和抗振性、PCB板的抗冲击性等。

为了保证可靠性，应合理布局和固定电子元件，并留足够的可靠连接头用于焊接，避免对电子元件造成损害。

二、PCB设计注意事项：1.保持走线的一致性：尽量保持走线的宽度、间距和走向一致，以提高走线的美观性和可维护性。

2.合理分配电源与地线：根据电路的要求，合理分配电源和地线，避免电源过于集中或不均匀，以减少电源线的压降和供电不稳定等问题。

3.考虑EMC问题：电磁兼容性(EMC)是一个重要的问题，应根据产品的要求，选用合适的屏蔽和过滤技术，以降低电磁干扰或受到的干扰。

PCB电路板设计注意事项1.尺寸和布局规划：-确定电路板的尺寸，以适应所需的功能和外部封装。

-在布局时，将各个元件和连接器分组，以最大限度地减少信号干扰和功率噪声。

2.元件选择与布局：-确定所需的元件并选择合适的封装类型。

-合理布局元件，使其之间的连线尽可能短，减少对信号完整性和功耗的影响。

3.电源与地平面：-配置适当的电源平面和地平面，以提供稳定的电源和良好的信号屏蔽。

-将电源和地平面的引脚连接到适当的位置，并尽量减少共模干扰。

4.连接线与信号完整性：-尽可能减少连接线的长度和交叉，以减少信号的传输延迟和串扰。

-使用适当的线宽和线间距，以保持信号完整性，并避免信号损耗和串扰。

5.标准化和规范：-遵循相关的标准和规范，如IPC和JTAG，以确保电路板的兼容性和可靠性。

-使用标准化的元件库和布局规范，以简化设计和制造流程。

6.热管理：-在布局时考虑元件的热量产生，并将热量分散到整个电路板上，以避免元件过热。

-使用散热片、散热板或散热模块，以提高整个电路板的散热效率。

7.电磁兼容性：-在布局时考虑电磁干扰和抗扰能力，以减少电磁辐射和敏感度。

-使用屏蔽罩、滤波器和隔离器，以增加电路板的抗干扰能力。

8.设计验证与测试：-在设计完成后，进行严格的电路板模拟和测试，以验证其性能和可靠性。

-发现问题后，及时进行修改和优化，直到满足设计要求为止。

9.制造和组装：-选择可靠的PCB制造商，并与他们合作，以确保电路板制造过程的质量和可靠性。

-与组装厂商合作，以确保电路板和元件在组装过程中的兼容性和可靠性。

总结起来，PCB电路板设计需要考虑诸多因素，包括尺寸和布局规划、元件选择与布局、电源与地平面、连接线与信号完整性、标准化和规范、热管理、电磁兼容性、设计验证与测试以及制造和组装等。

合理考虑这些注意事项，将有助于设计出稳定可靠的电路板。

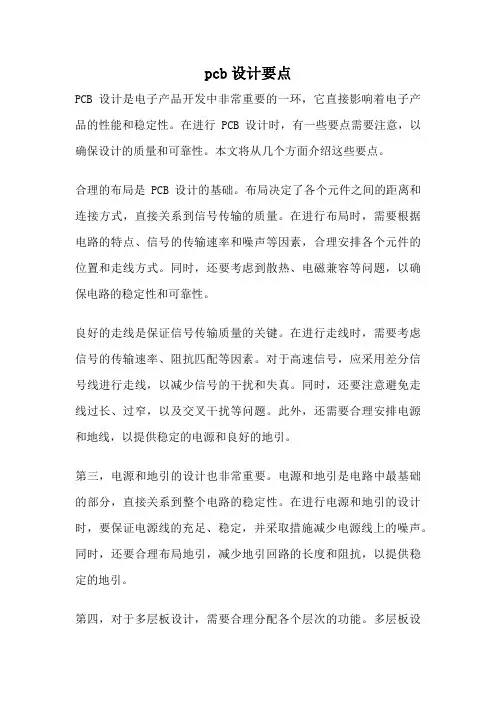

pcb设计要点PCB设计是电子产品开发中非常重要的一环，它直接影响着电子产品的性能和稳定性。

在进行PCB设计时，有一些要点需要注意，以确保设计的质量和可靠性。

本文将从几个方面介绍这些要点。

合理的布局是PCB设计的基础。

布局决定了各个元件之间的距离和连接方式，直接关系到信号传输的质量。

在进行布局时，需要根据电路的特点、信号的传输速率和噪声等因素，合理安排各个元件的位置和走线方式。

同时，还要考虑到散热、电磁兼容等问题，以确保电路的稳定性和可靠性。

良好的走线是保证信号传输质量的关键。

在进行走线时，需要考虑信号的传输速率、阻抗匹配等因素。

对于高速信号，应采用差分信号线进行走线，以减少信号的干扰和失真。

同时，还要注意避免走线过长、过窄，以及交叉干扰等问题。

此外，还需要合理安排电源和地线，以提供稳定的电源和良好的地引。

第三，电源和地引的设计也非常重要。

电源和地引是电路中最基础的部分，直接关系到整个电路的稳定性。

在进行电源和地引的设计时，要保证电源线的充足、稳定，并采取措施减少电源线上的噪声。

同时，还要合理布局地引，减少地引回路的长度和阻抗，以提供稳定的地引。

第四，对于多层板设计，需要合理分配各个层次的功能。

多层板设计可以提高布局的灵活性和信号传输的质量，但也增加了走线的复杂性。

在进行多层板设计时，需要根据电路的特点和功能需求，合理分配各个层次的功能，以减少信号的干扰和交叉。

第五，对于高频电路设计，需要注意信号的传输和辐射问题。

在进行高频电路设计时，要采取措施减少信号的传输损耗和辐射噪声。

可以采用差分信号线、屏蔽层等技术，以提高信号的质量和稳定性。

第六，对于电磁兼容性的设计，需要注意减少电磁干扰和提高抗干扰能力。

可以采用屏蔽层、滤波器等技术，以减少电磁干扰的影响。

同时，还要注意合理布局和走线，以提高电路的抗干扰能力。

第七，对于电源管理的设计，需要注意电源的稳定性和效率。

可以采用稳压芯片、滤波电容等技术，以提供稳定的电源和减少电源噪声。

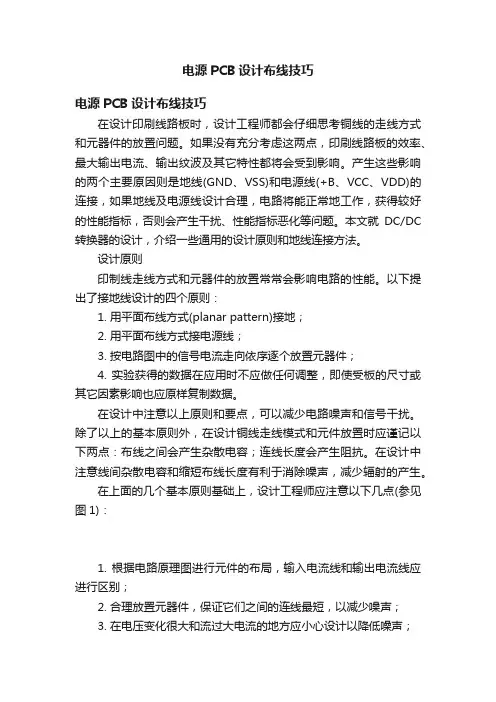

电源PCB设计布线技巧电源PCB设计布线技巧在设计印刷线路板时，设计工程师都会仔细思考铜线的走线方式和元器件的放置问题。

如果没有充分考虑这两点，印刷线路板的效率、最大输出电流、输出纹波及其它特性都将会受到影响。

产生这些影响的两个主要原因则是地线(GND、VSS)和电源线(+B、VCC、VDD)的连接，如果地线及电源线设计合理，电路将能正常地工作，获得较好的性能指标，否则会产生干扰、性能指标恶化等问题。

本文就DC/DC 转换器的设计，介绍一些通用的设计原则和地线连接方法。

设计原则印制线走线方式和元器件的放置常常会影响电路的性能。

以下提出了接地线设计的四个原则：1. 用平面布线方式(planar pattern)接地；2. 用平面布线方式接电源线；3. 按电路图中的信号电流走向依序逐个放置元器件；4. 实验获得的数据在应用时不应做任何调整，即使受板的尺寸或其它因素影响也应原样复制数据。

在设计中注意以上原则和要点，可以减少电路噪声和信号干扰。

除了以上的基本原则外，在设计铜线走线模式和元件放置时应谨记以下两点：布线之间会产生杂散电容；连线长度会产生阻抗。

在设计中注意线间杂散电容和缩短布线长度有利于消除噪声，减少辐射的产生。

在上面的几个基本原则基础上，设计工程师应注意以下几点(参见图1)：1. 根据电路原理图进行元件的布局，输入电流线和输出电流线应进行区别；2. 合理放置元器件，保证它们之间的连线最短，以减少噪声；3. 在电压变化很大和流过大电流的地方应小心设计以降低噪声；4. 如果电路中采用了线圈和变压器，必须小心进行连接；5. 电路设计时，将元器件放置在同一方向，便于回流焊接；6. 元器件间或元器件焊盘和焊盘间必须保证0.5毫米以上的间隙，避免出现桥接。

PCB设计示例a. 升压转换器模式布线方式在升压转换器中，输出电容(CL)的位置比其它元件更重要，参考图2。

建议在PCB设计时注意以下两点：1. 将输出电容尽可能与IC靠近，尽量减小电流回路。

PCB铜厚与线宽线距的设计规则1.引言在P CB（P ri nt ed Cir c ui tB oa rd，印刷电路板）设计中，铜厚和线宽线距是关键的参数，直接影响着电路的性能和可靠性。

本文将介绍PC B铜厚和线宽线距的设计规则，帮助读者更好地理解和应用这些规则。

2. PC B铜厚的设计规则2.1铜厚对电路性能的影响P C B的铜厚决定了电流承载能力、导热性能以及线路阻抗等关键指标。

一般情况下，较大的铜厚可以提高电路的可靠性和稳定性，但也会增加制造成本和板材厚度。

因此，在选择铜厚时需要综合考虑各方面因素。

2.2常用的铜厚选择根据不同的应用场景和需求，常用的P CB铜厚有以下几种选择：-1oz（35u m）：适用于一般电子产品，成本适中且常用。

-2oz（70u m）：适用于高功率电路、需要良好散热性能的产品。

-3oz（105um）及以上：适用于特殊要求的高频信号传输、高功率电路。

2.3铜厚设计时需要考虑的因素在设计P CB铜厚时，需要考虑以下因素：电流承载能力-：根据电路中的最大电流，选择合适的铜厚，以确保电路的正常工作和长期稳定性。

散热性能-：对于需要散热的电路，选择合适的铜厚可以提高导热效果，保持电路温度在可控范围内。

阻抗控制-：对于高频信号传输的电路，铜厚对阻抗有一定影响，需要根据设计要求选择合适的铜厚，确保信号传输的质量。

3.线宽线距的设计规则3.1线宽线距对电路性能的影响P C B上的线宽线距决定了电流容量、信号传输质量以及防止短路等关键因素。

合理的线宽线距设计可以提高电路的可靠性和性能。

3.2线宽线距的常用规范在P CB设计中，常用的线宽线距规范有以下几种选择：常规线宽线距-：对于一般电子产品，常规线宽线距一般为6m il/6mi l（0.15mm/0.15mm）。

高速线宽线距-：对于高速信号传输的电路，需要较小的线宽线距，一般为3m il/3mi l（0.075mm/0.075mm）或更小。
