涂装前处理步骤资料教程

涂装前处理工艺流程及质量管理摘要：涂装前处理是除去工件表面的油污及其它粘附杂质并形成磷化膜，为随后的阴极电泳底漆提供良好的基底，以提高底漆与被涂面的结合力和增强涂层的耐腐蚀性能。

一、前处理工艺流程：高压水冲洗预脱脂 NO1水洗 NO2水洗表调磷化 NO3水洗 NO4水洗循环纯水浸洗新鲜纯水喷洗前处理线槽液加温方式：预脱脂、脱脂槽液采用蒸汽和槽液通过热交换器换热方式进行加热升温；电泳槽槽液加温方式为蒸汽通过热交换器加热水，再用热水通过热交换器与槽液进行热交换。

前处理各槽液自来水通过液位计和气动电磁阀实现自动补给。

工序提供较清洁的工件。

预脱脂和脱脂：价格低、使用简单、好管理，但脱脂能力较差，需要较高的脱脂温度。

涂装一般是通过碱性物质（Na2CO3、 Na3PO4、NaOH）与表面活性剂配合使用，与油污发生皂化反应、表面活性剂对油污的乳化作用将工件的油污清除掉，此方法脱脂能力强，降低了脱脂温度，脱脂费用相对便宜。

NO1水洗和NO2水洗：其主要作用是冲洗掉工件夹带的脱脂槽液，避免残留的碱性脱脂剂污染表调及磷化槽。

同时，能冲掉工件上部分残留的颗粒。

表调：磷化表面调整处理是采用磷化表面调整剂使需要磷化的金属表面改变微观状态，促使磷化过程中形成结晶细小、均匀、致密的磷化膜。

表调剂主要成份为磷酸钛胶体，使用浓度为0.1%--0.2%，PH值在7.5---10.0间，控制在8.9—9.5间为最佳，因为在此范围内磷酸钛的活性最好。

当工件进行表调处理时，磷酸钛胶体微粒吸附在工件表面上形成均匀的吸附层，为磷化处理提供了一层细致、均匀的晶核可促进磷化膜快速形成，同时提高磷化膜的质量。

表调后的工件要立即进行磷化处理，若延期磷化，工件表干，表面会产生白色磷酸钛粉层，导致磷化膜的粗糙和大量的颗粒产生。

磷化：磷化处理是指金属表面与含磷酸二氢盐的酸性溶液接触，发生化学反应而在金属表面生成稳定的不溶性的无机化合物膜层的一种表面化学处理方法，所生成的膜称为磷化膜。

涂装前处理流程简介目录•前处理工艺流程•脱脂/锆化工序的控制要点•锆化和硅烷薄膜对比•锆化常见缺陷及处理措施磷化前处理流程热水洗喷预脱脂喷脱脂浸水洗1喷表调浸磷化浸水洗2浸纯水1浸纯水2浸水洗4浸水洗3喷锆化前处理流程热水洗喷预脱脂喷脱脂浸水洗1喷锆化或硅烷浸水洗2浸纯水1浸纯水2浸水洗4浸水洗3喷热水洗热水洗又称洪流水洗，大流量的热水从车身前风窗冲入车身内部，冲洗掉车身内部的铁屑、焊渣和灰尘等杂物，同时活化油污，便于下道工序脱脂。

热水洗采用自来水洗，水洗温度40~70 ℃左右，将大部分污染物清洗掉，从而减轻预脱脂槽压力。

预脱脂脱脂液以稳定的压力和流量喷射到被涂物表面，附着在被涂物表面的油污被润湿、乳化、溶解、分散；通过喷淋产生的机械作用力，将大部分污染物清洗掉，从而减轻脱脂槽压力。

脱脂被涂物浸到脱脂槽页面以下，搅拌泵带起脱脂液循环，通过液流和浸润的复合方式，被涂物内腔、夹缝的油污得到充分清洗。

脱脂后水洗水洗1-喷淋洗：采用工业水喷淋的方式对被涂物表面进行冲洗，去除脱脂液。

水洗2-浸洗：采用工业水第一次水浸洗，被涂物下到水页面以下，出槽时喷淋，进一步清除夹缝、内腔残留的脱脂液。

纯水洗1-浸洗：采用纯水第一次纯水浸洗，被涂物下到水页面以下，出槽时喷淋，进一步清除夹缝、内腔残留的脱脂液。

金属转化膜处理硅烷处理锆化处理金属转化膜处理硅烷水解，SiOH 基团与金属表面的XnOH 基缩水反应吸附于金属表面：在金属界面上形成Si-O-Xn 共价键。

剩余的硅烷分子通过SiOH 基团之间的缩聚反应在金属表面形成具有Si-O-Xn 三维网状结构的硅烷膜。

溶胶-凝胶法产生氧化锆转化膜，指胶粒相互交联形成三维网络构型，溶剂机械地包裹在聚集体内部，不再流动，变成半固态，成为凝胶。

胶体溶液中溶胶粒子的密度比溶液大时，重力作用下，溶胶粒子下沉。

改变溶液中的某些参数，使胶粒沉积速度大于扩散速度，胶粒就会从溶液中迅速沉淀出来，形成ZrO2-M-ZrO2溶胶结构，其交联密度大，继续凝聚沉积，最终产生ZrO2纳米陶瓷转化膜。

涂装前处理说明及作用介绍涂装前处理是指在进行涂装工艺之前，对待涂物表面进行清洁、除锈、打磨等一系列处理工作的过程。

涂装前处理的目的是为了提高涂装质量和涂层附着力，延长涂层的使用寿命，并提高涂装效率。

下面将详细介绍涂装前处理的各个环节及其作用。

一、表面清洁表面清洁是涂装前处理的第一步，其目的是去除表面的污垢、油脂和其它附着物，保证涂层与基材之间的良好附着。

常用的表面清洗方法包括溶剂清洗、水洗、喷砂清洗等。

溶剂清洗适用于金属表面，可采用酸洗、碱洗、除油剂清洗等方法。

水洗适用于非金属表面，可采用清水冲洗、高压水洗等方法。

喷砂清洗适用于表面有较重锈蚀的金属表面，可将表面的锈蚀物、附着物彻底去除。

二、除锈处理除锈处理是针对金属表面的处理工艺，其目的是去除金属表面的氧化层和锈蚀物，保证涂层与基材之间的牢固结合。

除锈方法有机械除锈、化学除锈、电化学除锈等。

机械除锈是利用机械设备如喷砂机、打磨机等将金属表面的氧化层、锈蚀物等物理地去除。

化学除锈是利用化学药剂将金属表面的氧化层、锈蚀物等化学地溶解除去。

电化学除锈是利用电化学原理将金属表面的氧化层、锈蚀物等通过电解溶解除去。

三、打磨处理打磨处理是为了提供一个光滑平整的表面，以便于涂装时涂层的均匀附着。

常用的打磨方法有手工打磨、机械打磨等。

手工打磨适用于小面积的表面处理，可以通过砂纸、砂轮等工具进行打磨。

机械打磨适用于大面积的表面处理，可以通过砂带机、砂轮机等设备进行打磨。

四、除尘处理除尘处理是为了保证涂装时的脏物不附着在涂层表面，影响涂层的外观和质量。

除尘方法包括吹风除尘、物理拍打除尘、吸尘除尘等。

吹风除尘是通过高压气流将表面的灰尘、杂质吹掉。

物理拍打除尘是通过物理手段将表面的灰尘、杂质拍掉。

吸尘除尘是通过吸尘器将表面的灰尘、杂质吸走。

五、底漆处理底漆处理是为了提高涂装层的附着力，防止涂层与基材之间的化学反应。

底漆可以起到填平基材表面微小凹凸的作用，提高涂装层的平整度。

前处理流程及控制点前处理主要流程如下碱性除油水洗水洗酸性除锈水洗水洗中和表调磷化水洗碱性除油槽1, 碱性除油槽液的组成成分: 95%清水+ 5% (碱性除油粉+ 中性除油剂) 碱性除油粉成分: 三聚磷酸钠, 碳酸钠, 磷酸三钠, 表面活性剂.中性除油剂成分: 络和剂, 多价金属盐, 非离子型表面活性剂.2, 碱性除油槽的总碱度的正常范围: 18~30点. 低于18点添加碱性除油粉, 中性除油剂. 高于30点则抽掉一些槽液后补充清水.3, 总碱度的测定方法: 吸取10毫升碱性除油槽工作液放入200毫升的锥形瓶中, 加入2滴1%酚酞指示剂, 然后用0.1mol/L的硫酸滴定, 被测溶液由粉红色变为无色止, 所耗的0.1mol/L的硫酸毫升数即为总碱度的点数.水洗槽过水洗槽的浸泡时间为20s~1.5min, 水洗槽的PH值正常范围是6.5~7.5之间. (酸性除锈槽后面第一道水洗槽的PH值为3~4之间).酸性除锈槽1, 槽液组成成分: 30~45%盐酸+ 65~70%清水2, 总酸度的正常范围是250~450点, 低于250点添加盐酸, 高于450点补充清水.3, 总酸度的检测方法: 吸取10毫升酸性除锈槽工作液放于250毫升锥形瓶中, 加入2~3滴1%酚酞指示剂, 然后用0.1N滴定止被测溶液由无色变为粉红色为止, 所耗用的0.1N氢氧化钠的毫升数即为总酸度的点数.4, 每周测二次.5, 除锈浸泡时间为15~25min, 若黑胚工件锈蚀严重, 则延长除锈时间, 或提高酸槽的总酸度.中和槽1, 槽液组成成分: 3~5‰的碳酸钠, 其余是清水2, PH的正常范围: 9~12.5, 低于9添加碳酸钠, 高于12.5则抽掉一些槽液后补充清水或重开新槽.3, 工件浸泡时间20s~2min4, 每天检测两次.表调槽1, 槽液成分: 1~3‰胶钛表调粉, 其余是清水.2, 表调的作用: 使金属工件表面改变微观状态, 促使金属工件在磷化过程中形成结晶细小, 均匀, 致密的磷化膜.3, PH值的正常范围8~9.5点, 低于8则添加表调粉, 高于9则抽掉一些槽液后补充清水或者开新槽.4, 浸泡时间30~80s, 每天测两次.磷化槽1, 槽液的组成成分: 3.5~5磷化剂+ 2‰促进剂 + 95%清水.2, 总酸度测定方法: 吸取10ml磷化槽工作液放入250ml的锥形瓶中, 加入50ml去离子水, 加入2~3滴1%酚酞指示剂. 用0.1N氢氧化钠滴定至被测溶液由无色变为粉红色为止. 所耗的0.1N氢氧化钠的毫升数即为总酸度的点数.游离酸度的测定方法: 吸取10ml磷化槽工作液放入250ml的锥形瓶中, 加入50ml去离子水, 加入2~3滴溴酚蓝指示剂. 用0.1N氢氧化钠滴定至被测溶液由淡黄色变为淡蓝色为止. 所耗0.1N氢氧化钠毫升数即为游离酸度的点数.促进剂浓度的测定方法, 将磷化槽工作液装满发酵管(不允许管内有气泡), 用牛角匙加入2~3g氨基磺酸, 迅速封口, 封牢. 然后上下翻动180°, 静置1~2min, 此时产生的气体毫升数即为促进剂气体的点数.3, 总酸度的正常值是2.5~3.5. 游离酸度的正常值是0.8~1.5. 促进剂浓度的正常值是3~5. 低于正常值的下限则添加药剂. 高于正常值的上限则排掉一些槽液后补充清水.4, 浸泡时间: 15~25min, 状态检测: 每天测三次.喷塑工序控制要点1, 挂件挂件时将掉焊, 变形产品挑出. 挂位放在产品的隐蔽位置, 注意产品的高度和宽度, 保证产品不能碰到炉体, 产品之间不相碰为标准. 有工艺孔的产品要让工艺孔向下, 使液体能彻底流出.2, 脱水脱水炉温度控制在120℃~130℃左右, 工件表面及内部的水份要烘干, 工件烘干后不能有返锈现象.3, 吹, 擦用布, 压缩空气将工件表面的灰尘, 杂质吹擦干净4, 喷粉根据不同工件把喷枪的电压, 气压, 雾化调到恰当参数, 先喷死角位再喷容易上粉的位置. 喷粉后的工件表面不能有积粉和露底现象5, 固化固化炉温度控制在180℃左右, 特殊工件适当调整, 根据固化炉体长度控制线速, 保证工件在有效温度段内能达到15分钟以上, 以使粉末能充分固化, 固化后的工件表面不能有针孔, 桔皮等不良现象, 粉层厚度控制在75mm~85mm之间.6, 取件检验产品是否合格, 如有异常立即报告当班管理, 并把不良品挑出, 将合格产品按要求拜访好或放下流水线包装, 确保产品不能碰花.。

涂装作业流程及注意事项
嘿呀！今天咱们来聊聊涂装作业流程及注意事项，这可太重要啦！
首先呢，涂装作业前的准备工作那是必不可少的呀！得把要涂装的表面清理干净，哎呀呀，可不能有灰尘、油污啥的，不然会影响涂装效果的哟！还要选择合适的涂料，这可不能马虎呢！不同的材质、不同的环境，需要的涂料可不一样哇！
接下来，咱们说说涂装作业的流程。

第一步，搅拌涂料，让它均匀混合，哇，这一步可不能省！第二步，用刷子或者喷枪开始涂装，注意手法要均匀，别这儿厚那儿薄的。

第三步，等第一层干了之后，再涂第二层，这中间的时间间隔要把握好哇！
然后呢，再讲讲注意事项。

第一，施工环境要通风良好，不然那刺鼻的味道可受不了呀！第二，要佩戴好防护装备，像口罩、手套这些，保护好自己呢！第三，涂料的储存也有讲究，要放在阴凉干燥的地方，不然变质了就麻烦啦！第四，涂装的时候要注意温度和湿度，不合适的话会影响干燥速度和涂装质量的哟！第五，不同类型的涂料不能混合使用，哎呀，这会出大问题的！第六，施工完毕后，工具要及时清洗干净，不然下次用就不好使啦！第七，在高处作业时，一定要系好安全带，安全第一呀！第八，要按照涂料的说明书来操作，可别自己瞎搞！第九，注意防火防爆，涂料可是易燃物呢！第十，施工完成后，要检查有没有漏涂或者不均匀的地方，及时补涂呀！
哇哦！总之，涂装作业看起来简单，其实有很多细节需要注意呢！只有做好每一步，才能达到理想的涂装效果呀！。

涂装厂前后保前处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!涂装厂前后保前处理流程主要包括以下几个步骤：1. 清洗在涂装前，首先要对金属表面进行清洗，去除油污、氧化皮、锈迹等杂质。

前处理工序作业指导书1 工件表面检查和预处理1.1 工件表面水迹、灰尘等应先清洗擦干或烘干。

1.2 工件表面油污应先除油、再打磨平整。

1.3 工件表面焊渣等影响产品质量旳突起等应先消除。

2 刮腻子2.1 双组分腻子要严格按照阐明配比，并搅拌均匀，用多少配多少，并在规定期间内用完。

2.2 对工件存在局部凹坑、缝隙、碰伤及划伤等影响产品质量旳缺陷时。

可填刮1—3道腻子。

刮腻子一次厚度不能超过0.5mm，必须等底层实干后才能刮下一道腻子。

2.3 腻子层旳厚度以将工件旳低、凹部位填平为准，宜涂刮旳薄而均匀，假如过厚会导致干燥时间过长、上层涂料起泡和底层剥落等。

腻子旳厚度应控制在0.5—1.0 mm范围内，三道腻子也不能超过1.5mm。

2.4 焊缝上不得填刮腻子。

刮腻子时要注意手指力道要分布均匀，防止刮得不平。

3 打磨3.1 按照涂装技术规定规定选用打磨旳砂纸和进行打磨，切不可乱用砂纸。

3.2 在腻子未干透之前不准打磨。

3.3 如碰到腻子层疏松脱落，应彻底清除脱落层再进行局部刮灰。

3.4 打磨时不得将漆膜层磨穿，打磨完必须将表面灰尘吹刷洁净。

3.5 打磨后旳腻子应平整、光滑、细腻、线角分明。

腻子与零件表面持续处不得有明显痕迹，不应有不平及磨穿见到金属底材旳现象。

工件边角处多出旳腻子应予刮除。

4 砂纸4.1 砂纸型号一般为80目、120目、240目、320目、400目、800目等。

4.2 砂纸使用1）320目型号旳砂纸：打磨工具箱盖、装饰板、工具箱。

2）液压油箱一般用120目型号旳砂纸打磨。

3）燃油箱在没刮腻子前，一般用80目型号旳砂纸打磨；刮完腻子等腻子干后，一般先用120目旳砂纸过一遍，再用240目旳砂纸过一遍。

4）打磨Z60/70大盖：一般用240目型号旳砂纸打磨。

调漆工序作业指导书1 环境规定1.1 调漆应在清洁、干燥、空气流通、光线充足旳地方进行。

1.2 环境温度应保持在10-35℃之间，相对湿度在50-85%之间。

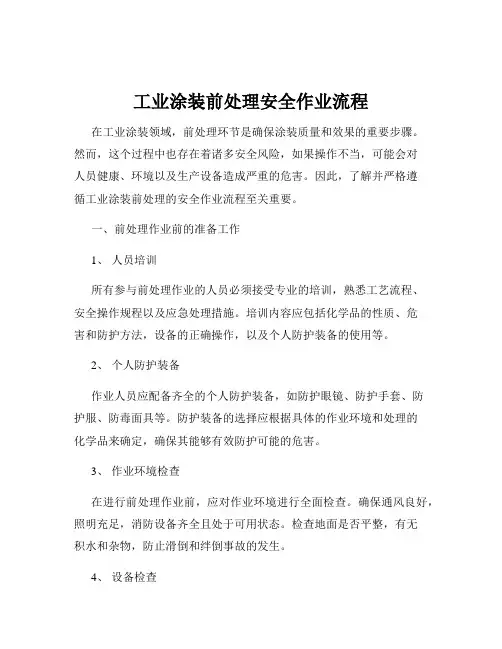

工业涂装前处理安全作业流程在工业涂装领域，前处理环节是确保涂装质量和效果的重要步骤。

然而，这个过程中也存在着诸多安全风险，如果操作不当，可能会对人员健康、环境以及生产设备造成严重的危害。

因此，了解并严格遵循工业涂装前处理的安全作业流程至关重要。

一、前处理作业前的准备工作1、人员培训所有参与前处理作业的人员必须接受专业的培训，熟悉工艺流程、安全操作规程以及应急处理措施。

培训内容应包括化学品的性质、危害和防护方法，设备的正确操作，以及个人防护装备的使用等。

2、个人防护装备作业人员应配备齐全的个人防护装备，如防护眼镜、防护手套、防护服、防毒面具等。

防护装备的选择应根据具体的作业环境和处理的化学品来确定，确保其能够有效防护可能的危害。

3、作业环境检查在进行前处理作业前，应对作业环境进行全面检查。

确保通风良好，照明充足，消防设备齐全且处于可用状态。

检查地面是否平整，有无积水和杂物，防止滑倒和绊倒事故的发生。

4、设备检查对前处理设备进行仔细检查，包括酸洗槽、磷化槽、水洗槽等，确保其无泄漏、腐蚀和损坏。

检查输送设备、搅拌设备、加热设备等是否正常运行，电气设备是否接地良好，防止触电事故。

5、化学品准备根据作业需求，准备适量的化学品，并确保其质量合格。

化学品应存放在专门的储存区域，远离火源、热源和易燃物。

储存区域应通风良好，并有明显的标识和警示标志。

二、常见的前处理工艺及安全注意事项1、脱脂处理脱脂处理通常使用有机溶剂或碱性脱脂剂来去除工件表面的油脂。

在使用有机溶剂时，要注意其易燃、易爆的特性，作业现场严禁烟火，并保持良好的通风。

使用碱性脱脂剂时，要防止碱液溅到皮肤和眼睛上，如不慎接触，应立即用大量清水冲洗。

2、酸洗处理酸洗处理一般使用盐酸、硫酸等强酸来去除工件表面的锈迹和氧化皮。

酸洗过程中会产生大量的酸雾，应配备有效的通风和排气设备。

作业人员要穿戴耐酸的防护装备，操作时要小心谨慎，避免酸液泄漏。

3、磷化处理磷化处理是在工件表面形成一层磷化膜，以提高涂层的附着力和耐腐蚀性。

喷漆操作中的表面处理与涂装前处理流程喷漆操作中的表面处理与涂装前处理流程是汽车、机械设备、家居用品等行业常见的生产环节。

表面处理和涂装前处理的质量直接影响涂装的效果和产品的质量。

本文将详细介绍喷漆操作中的表面处理与涂装前处理流程。

1. 表面清洁表面处理的首要步骤是清洁。

在喷漆操作前，需要彻底清除物体表面的污垢、灰尘和油污等杂质。

清洁可以采用洗涤剂或溶剂进行，根据不同的物体和涂装材料选择合适的清洁剂，并确保清洁彻底，以免影响涂装质量。

2. 表面修整在表面清洁完毕后，有时需要进行表面修整。

表面修整包括填充凹陷、修复破损等。

对于有凹陷的表面，可以使用填充剂进行修补，填平凹陷部分。

对于破损的表面，可以进行砂纸打磨或修复，确保表面平整光滑。

3. 涂装前处理涂装前处理是喷漆操作中非常重要的一步。

它的目的是为了增强涂层与基材的附着力，提高涂层的耐久性和光泽度。

涂装前处理的主要方法包括：3.1 防锈处理防锈处理是在金属表面施工涂层前进行的关键步骤。

金属表面容易受到氧化、腐蚀等影响，因此需要先进行防锈处理。

常见的防锈方法有除锈剂去除表面锈蚀，并使用防锈底漆进行涂覆。

3.2 酸洗处理酸洗处理可以去除表面的氧化膜、锈蚀物等，提高涂层与基材的附着力。

在进行酸洗处理前，需要对涂层材料和基材进行调配和准备，确保酸洗液的浓度和温度控制在适宜的范围内。

3.3 研磨处理研磨处理是为了将表面的凹凸与瑕疵去除，提高涂装的平整度和光洁度。

可以使用砂纸、研磨机等工具进行研磨，根据需要选择合适的研磨粒度，确保表面光滑均匀。

3.4 喷砂处理喷砂处理常用于去除表面的油漆涂层、氧化膜等。

喷砂处理采用高压喷砂机，利用砂粒的冲击力将表面的污垢去除，同时增加表面粗糙度，以提高涂层附着力。

4. 喷漆操作表面处理与涂装前处理完成后，即可进行喷漆操作。

喷漆操作需要根据具体要求选择合适的喷漆设备和材料。

在进行喷漆操作时，需要注意以下几点：4.1 喷漆环境喷漆环境需要保持清洁、干燥，避免灰尘等杂质对涂装质量的影响。

涂装通用指导书一、涂装流程1.去毛刺、杂物。

清除飞溅、焊道气孔、粗糙的焊道、钢板表面尖锐的凹凸、翘皮、焊道裂缝、深的咬口、超过0.3mm的气割边、自由边倒角等打磨光滑，直到获得一个无棱角及无尖锐凸起的均匀表面。

2.清洗。

先用抹布把工件表面的油污、杂物擦去，再把工件吊入油污清洗池，戴上胶手套用刷子或抹布清洗工件，浸泡15分钟后吊起，擦去表面清洗液，将工件吊放入水洗池，用高压清水清洗，吊出工件擦拭干净，然后风干（干燥压缩气、风扇）约15分钟。

3.打砂。

工件打砂Sa2.5级粗糙，气压6—8Kg,打砂后4小时内需进行喷底漆。

无法打砂的工件/表面，用砂轮机在工件要喷漆的表面拉毛。

4.表面检查。

5.除尘。

用干燥压缩气除去工件表面灰尘，再用干净的抹布粘清水、拧干擦拭，风干约15分钟。

6.底漆。

先薄喷一层底漆，能遮住金属表面即可，过10-20分钟再喷一层底漆达到厚度要求。

气压3—5Kg小喷枪距离15-25cm,大喷枪距离25-45cm,喷漆时10米范围内禁止打砂、打磨、电焊、气割或者产生灰尘的作业（中漆、面漆同样要求）。

7.底漆检查。

8.间隔。

底漆间隔6-8小时后，油漆表面若出现气孔、沙粒、斑点、粘灰尘等缺陷，用粗砂纸磨去油漆表层缺陷。

9.除尘。

（同上，略）。

10.中漆。

喷漆过程中，要不时搅拌油漆。

先薄喷一层中漆，能遮住底漆表面即可，过10-20分钟再喷一层中漆达到厚度要求。

11.中漆检查。

12.间隔。

中漆间隔6-8小时后，油漆若出现气孔、沙粒、斑点、粘灰尘等缺陷，用粗砂纸磨去油漆表层缺陷。

13.除尘。

（同上，略）。

14.面漆。

先薄喷一层面漆，能遮住中漆表面即可，过10-20分钟再喷一层面漆达到厚度要求。

15.面漆检查。

16.间隔。

面漆至少间隔8小时后方可吊运。

17.油漆检查。

18.修补。

对装配后的零部件进行修补时，先用抹布擦去零部件表面油污，再放入油污清洗池清洗、浸泡15分钟，（若不可浸泡，吊挂在油污清洗池上方，用油污清洗液多次喷在油漆面上清洗、浸泡约15分钟），（禁止用汽油清洗），擦拭干净后吊出，再放入水洗池清洗，吊出后风干约15分钟，用粗砂纸/砂布在油漆表面进行十字交叉拉毛，用干燥压缩气除去大部分灰尘，用抹布粘清水拧干、擦拭，风干约15分钟后方可修补。

一：涂装前处理：1、表面处理作用：除去被涂装工件表面之油脂、锈斑、污垢及氧化物等，软化被涂工件表面材质和改变工件表面本身结构，从而增强被涂工件的油漆（粉末）的附着力，提高产品的质量。

2、前处理的分类：1）浸泡式前处理2）游浸式前处理3）喷淋式前处理■浸泡式前处理：◆结构简单，投资少；◆主要适用于表面复杂，生锈严重之工件及产品；◆运作效率低；◆可设加热装置，提高处理效率；■游浸式前处理：◆具有大批量，连续作业之特点；◆处理效果好，易于保养且药水用量小；◆占地面积较大，且只能安放在地面；◆适用于各种形状不一及油脂含量高之工件表面；■喷淋式前处理：◆利用药液的喷淋作用对工件表面处理（扣式喷嘴本体插入PUV管孔径中，保证喷雾之高效率），具有大批量连续作业之特点；在三种方式中处理效果最好，但药水用量大；适用于较大管件，长体及简单体之表面处理。

3、前处理工艺范围：：脱脂：也称为除油，涂装前处理的第一部分工序，简单的脱脂工艺为二道，即一道脱脂一道水洗；较完整的脱脂工艺是五道，即热水洗、预脱脂、主脱脂、热水洗、冷水洗等工序。

按脱脂的温度分，有高温法、中温法、低温法、常温法；按脱脂剂的酸碱度分，有强碱度法、中碱度法、弱碱度法、中性法、酸性法（即加入盐酸等配置成二合一混合处理剂）；■其中低温法、常温法和中性法脱脂具有节能、污染轻、腐蚀性小、与磷化配套好、易水洗等优点。

：除锈：也称为酸洗，是涂装前处理的第二部分工序，一般工艺分为三道：即化学除锈、水洗、中和等工序。

按除锈的温度分，也可分为高温除锈法、中温除锈法、低温除锈法、常温除锈法；按酸的种类分，还可以分为强酸除锈法（H2SO4、HCL、HNO3）和非强酸除锈法（H3PO4、有机酸等），其中后者污染少，无过腐蚀和氢脆现象，无残酸的加速腐蚀。

：磷化：也称为皮膜化成，是涂装前处理的第三部分工序，磷化的主要目的是增加涂膜附着力，提高涂膜耐蚀性。

较完整的磷化工序是四道，即表调、磷化、循环去离子水洗、新鲜去离子水洗。
