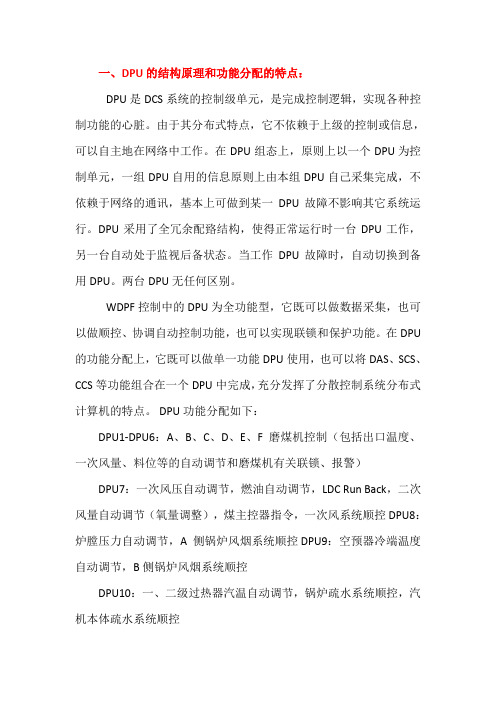

一、DPU的结构原理和功能分配的特点:DPU是DCS系统的控制级单元,是完成控制逻辑,实现各种控制功能的心脏。
由于其分布式特点,它不依赖于上级的控制或信息,可以自主地在网络中工作。
在DPU组态上,原则上以一个DPU 为控制单元,一组DPU自用的信息原则上由本组DPU自己采集完成,不依赖于网络的通讯,基本上可做到某一DPU故障不影响其它系统运行。
DPU采用了全冗余配臵结构,使得正常运行时一台DPU工作,另一台自动处于监视后备状态。
当工作DPU故障时,自动切换到备用DPU。
两台DPU无任何区别。
WDPF控制中的DPU为全功能型,它既可以做数据采集,也可以做顺控、协调自动控制功能,也可以实现联锁和保护功能。
在DPU 的功能分配上,它既可以做单一功能DPU使用,也可以将DAS、SCS、CCS等功能组合在一个DPU中完成,充分发挥了分散控制系统分布式计算机的特点。
DPU功能分配如下:DPU1-DPU6:A、B、C、D、E、F磨煤机控制(包括出口温度、一次风量、料位等的自动调节和磨煤机有关联锁、报警)DPU7:一次风压自动调节,燃油自动调节,LDC Run Back,二次风量自动调节(氧量调整),煤主控器指令,一次风系统顺控 DPU8:炉膛压力自动调节,A侧锅炉风烟系统顺控 DPU9:空预器冷端温度自动调节,B侧锅炉风烟系统顺控DPU10:一、二级过热器汽温自动调节,锅炉疏水系统顺控,汽机本体疏水系统顺控DPU11:协调自动控制系统(包括机、炉主控制器,协调减负荷功能,强降功能,主机报警、汽泵轴承振动和温度报警,B小机报警等)DPU12:主机本体辅助系统顺控(包括EH油泵,主机润滑油泵,冷段疏水,逆止门等)DPU13:电气信号(电气保护,跳闸信号,启备变断路器,6.3KV 开关状态等),发电机本体辅助系统顺控(定子水冷泵,发电机密封油系统,氢冷系统,主汽门阀座疏水,主机通风阀和事故排放阀,汽封系统等) DPU14:汽机润滑油温控制DPU15:厂用汽系统顺控,高加系统顺控DPU16:给水自动调节(电泵启停及阀门控制,A小机启停控制,电泵、小机油泵控制)DPU17:除氧器、凝汽器水位自动调节(凝结水泵、凝升泵控制,除氧器系统控制,低加系统控制,低缸喷水控制)DPU18:真空泵及真空系统控制(真空破坏门,#1-3高加、除氧器、低加水位联锁)DPU19:厂用汽系统阀门控制,主机抽汽系统控制,主机跳闸联锁信号、小机疏水系统控制等DPU20:电气信号、DAS系统(厂用电系统、6KV、发变组状态、电流、电压信号等)二、 DPU更换过程:更换安装前,需要检查原先系统运行状况,通过画面自检和柜内查看;更换安装前,需要将原来DPU的组态进行上装备份到ENG站,逐个将DPU停电,解除DPU连接电缆后将DPU卸下,拆除原先DPU 中的主机板,将新的主机板安装进入DPU机盒,正确连接所有电缆线。
电脑故障维修案例大全【详解】在现在科技发达的时代,数码产品已经成为我们生活和工作中不可缺少的东西,尤其是电脑,如今办公自动化,电脑已经不可或缺,它更加方便,同时也大大提高了我们工作的效率。
但是,只要是个东西就会出现故障,电脑也不例外,这时候我们就很头疼,需要找人来维修,但有些小问题我们自己也是可以解决的,但首先要知道原因。
所以,小编为大家列举了电脑出现故障的常见原因以及一些案例和处理办法。
1、实例1:主板不启动,开机无显示,有内存报警声("嘀嘀"地叫个不停)故障原因:内存报警的故障较为常见,主要是内存接触不良引起的。
例如内存条不规范,内存条有点薄,当内存插入内存插槽时,留有一定的缝隙;内存条的金手指工艺差,金手指的表面镀金不良,时间一长,金手指表面的氧化层逐渐增厚,导致内存接触不良;内存插槽质量低劣,簧片与内存条的金手指接触不实在等等。
处理办法:打开机箱,用橡皮仔细地把内存条的金手指擦干净,把内存条取下来重新插一下,用热熔胶把内存插槽两边的缝隙填平,防止在使用过程中继续氧化。
注意:在拔插内存条时一定要拔掉主机折电源线,防止意外烧毁内存。
2、实例2:主板不启动,开机无显示,有显卡报警声(一长两短的鸣叫)故障原因:一般是显卡松动或显卡损坏。
处理办法:打开机箱,把显卡重新插好即可。
要检查AGP插槽内是否有小异物,否则会使显卡不能插接到位;对于使用语音报警的主板,应仔细辨别语音提示的内容,再根据内容解决相应故障。
如果以上办法处理后还报警,就可能是显卡的芯片坏了,更换或修理显卡。
如果开机后听到"嘀"的一声自检通过,显示器正常但就是没有图像,把该显卡插在其他主板上,使用正常,那就是显卡与主板不兼容,应该更换显卡。
3、实例3:主板不启动,开机无显示,无报警声故障原因:原因有很多,主要有以下几种。
处理办法:针对以下原因,逐一排除。
要求你熟悉数字电路模拟电路,会使用万用表,有时还需要借助DEBUG卡检查故障。
主板和CPU 故障诊断 与排除小魔女:魔法师,您来帮我看看,为什么我新买的电脑不能用呢?魔法师: 不会吧!让我看看,可能是你没有正确的操作吧,虽然电脑会经常出现故障,但新的电脑应该很少遇到这种情况的!小魔女: 哦,那您帮我调试一下呗,顺便给我讲讲电脑故障的诊断与排除方法吧!魔法师: 关于电脑故障的问题太多了,我得分类为你讲解,否则你掌握起来会很困难的,下面将分别为你讲解主板和CPU 故障的诊断与排除方法。
Chapter 1第1章学习要点:● 主板故障诊断与排除● CUP 故障诊断与排除2电脑故障诊断排除1200例示,并发出“嘀!嘀!……”的声音。
首先使用替换法检测内存是否完好无损,排除内存的故障,再更换CMOS电池,排除CMOS电池的故障。
发现系统时间变慢,重新设置时间后,隔几天又会出现同样的状况。
诊断排除:该故障首先可更换主板电池,如故障依旧存在,再仔细观察主板。
在主板电池旁有一电阻大小、银白色金属外壳封装的两个引脚的元器件,由于电脑所用的时钟发生器是由电容、电阻和石英晶体构成的计时电路,所以可能是主板上电路元器件失效或者变质引起时间不准,而电容和石英晶体通常又是引起时间不准的主要原因。
该故障解决的办法是先用无水酒精棉清洁计时电路附近的电路板,如仍不能排除故障,需更换电容和石英晶体。
在焊接时要注意将电烙铁可靠接地或拔去电烙铁的电源,以免因静电毁坏主板。
但电脑并未死机。
Award Soft Ware, IncSystem Configurations诊断排除:该故障是由于BIOS设置不当造成的。
可进入BIOS界面,将PnP/PCI Configurations选项中的PnP OSINSTALLED(即插即用)项参数值由YES修改为NO即可。
诊断排除:主板维修后试用正常,可检查电源是否损坏,更换电源后,如故障依然,可更换一个新的电源,排除因电源对主板供电不足,而导致主板不能正常通电工作的故障。
如仍然没有排除,最后检查是否因安装主板时螺丝拧得过紧引起主板变形。
安定区第二人民医院计算机常见故障及排除一、启动、死机类故障1.系统不能启动故障现象:按下电源开关键后,主机和显示器都能接通电源,但是显示器黑屏,显示器状态提示灯一直处于黄、绿交替状态,总是出现开机初始化的声音,但是启动不了电脑。
故障排除:先采用替换法排除显示系统的问题,如果不能解决问题,则应该是机箱Reset键出现了问题。
当按下Reset键后,主板强行对所有硬件复位并初始化,如果Reset键一直处于常闭合状态,就会不断对硬件进行初始化。
显示器没有接收到显卡信号时指示灯显示黄色,接收到信号之后显示绿色,然后由于再次被初始化,又显示黄色。
这也导致了硬盘一直处于初始化状态。
可以将Reset按钮的连线从主板拔下,看看是否还会出现此种情况,如果是Reset按钮的问题,估计是卡住了,调整使其弹起即可。
2.电脑长时间不用则不能启动故障现象:电脑最近长时间关机后再开机时,系统会停顿在显卡检测处,只有连续多次重启才能进入Windows系统,一旦进入使用起来就没有问题了。
关机后短时间内重启也不会有上述问题出现。
更换内存插槽并拔插CPU也没有发现任何问题。
故障排除:从故障描述过程来看,显然电脑在自检过程中检测不到某个硬件设备而反复地寻找,从而造成启动时间延长。
但反复重启电脑又可以正常工作,据此,可以从以下两个方面进行检查:(1)因主机电源内部某个元器件出现了性能参数变化,从而造成某一路输出电压不稳定或处于输出电压最低值的临界点,致使一些启动时冲击电流较大的硬件,如高性能显卡、硬盘等因欠压而处于正常工作状态的临界点,造成自检程序反复搜寻该硬件。
当多次重启后,由于冲击电流致使故障元件性能参数有所恢复,输出电压逐渐恢复正常。
这样硬件便可正常工作了,这种情况可以通过更换一台质量较好的大功率电源来解决。
(2)同理,主板、显卡上面的电源供给部件如果发生性能参数变化,也会使显卡等部件在刚启动时不能立即进入正常状态,造成以上故障现象。
电脑主机板⼯作原理简介1.1电脑主机板的组成⽬前ATX型主机板的结构组成基本相似,主板上的元器件主要有:CPU插座,内存插槽,总线扩展槽,芯⽚组,软、硬盘接⼝,外设接⼝,电源接⼝,CMOS电池,BIOS芯⽚等,如下图:1是整合⾳效芯⽚,2是I/O控制芯⽚,3是光驱⾳源插座,4是外接⾳源辅助插座,5是SPDIF插座,6是USB插头,7是机箱被开启接头,8是PCI插槽,9是AGP4X插槽,10是机箱前端通⽤USB接⼝,11是BIOS,12是机箱⾯板接头,13是南桥芯⽚,14是IDE1插⼝,15是IDE2插⼝,16是电源指⽰灯接头,17是清除CMOS记忆跳线,18是风扇电源插座,19是电池,20是软驱插座,21是ATX电源插座,22是内存插槽,23是风扇电源插座,24是北桥芯⽚,25是CPU风扇⽀架,26是CPU插座,27是12VATX电源插座,28是第⼆组⾳源插座,29是PS/2键盘及⿏标插座,30是USB插座,31是并串⼝,32是游戏控制器及⾳源插座,33是SUP_CEN插座。
1.2电脑主机板芯⽚组介绍1.2.1⽬前主机板芯⽚⼚家主要有:intel,VIA,SIS,nvidia,Ati等.电脑主机板常见的芯⽚有:intel北桥系列有: intel82810E; intel82815EP; intel82845; intel82845D; intel82845E; in tel82845G; intel82865PE; intel875P; intel915P; intel925P; intel955.Intel南桥系列有Intel82801BA;Intel82801AA;Intel82801DB;Intel82801EB;Intel828 01FR;IntelICH7R等。
VIA北桥系列有:P4M266;PM800;PT890;PT890PRO;PT894;PT894pro;KT133;KT600;KM 400A;k8t890;KT890pro等。
电脑常见故障解决方法培训资料“计算机”一词的起源在这里我就不赘述了,因为对普通大众来说没有意义。
对普通人来说其实最直观也是最常接触到的通俗易懂的名字是“电脑”,这其中又包括了台式机和笔记本电脑两种(一体机就算在台式机的范畴里吧),行业术语叫“ PC”。
掌握一定的电脑常见故障处理技术会是我们多了一定的生存技能和意外惊喜;我们在工作和生活中都会遇到这样那样的电脑问题,学习电脑维修的技能我们就能及时的处理故障。
下面不多说了,带大家简单的接触一下电脑以及常见周边设备故障处理的小方法。
第二篇开始讲解,希望能帮助到大家并和大家共同进步亠、加电类故障故障现象:主机加电后主机内有异响解决方法:1打开机箱,通过近距离的听来确认是什么部件发出的异响,重点观察可能会发生异响的部件!(如:硬盘、电源风扇、CPU风扇、显卡风扇等)2、当确认故障为风扇所发出时,更换风扇。
3、如果故障为硬盘所发出的异响,建议及时备份重要数据,必要时更换一块新硬盘。
(对于特别重要的数据应该有多重备份)故障现象:开机后电源指示灯亮,无显示、有报警声或没有报警声解决方法:1重新安装主机内部的部件,(主要:内存、显卡、其他板卡)(硬件操作之前必须要切断主机电源)2、使用最小硬件系统测试故障是否消失3、插上诊断卡测试,根据显示的故障代码进行故障排除与解决4、短接主板CMOS跳线,清除CMOS信息5、如果以上四个步骤不能排除故障;可能是有故障部件了比如内存、显卡、主板、电源之类故障现象:按下主机电源开关后,电源指示灯亮一下就灭或风扇转一下就停解决方法:1重新插拔电源线(两端),测试故障是否消失2、确认一下以前是否安装与拆卸过主机内部的硬件,机箱内是否有异物,重新还原主机内部的部件再进行测试3、重新安装主机电源(电源与主板连接端)4、主板CPU风扇是否安装到位(有些机器风扇没装好无法开机)5、重新插拔内存6、更换一个主机电源进行测试故障现象:按下电源按钮后,电脑没有任何反应解决方法:1检查市电,插座是否有电,可以使用万能表测试(测试工具:万能表、电笔之类)2、检查电源开关按钮是否损坏3、打开机箱检查主机外观是否异常,是否有异味4、检查主机电源是否通电,将电源的主板供电插口的黑色与绿色跳线短接,看风扇是否会转5、检查主板上的开关跳线是否脱落,是否接触不良,使用螺丝刀短接主板开关,看其是否加电故障现象:电脑开机不加电或有时候不加电解决方法:1检查电源(市电、电源线、插座)2、检查电源是不是损坏3、主板是不是有问题故障现象:电脑加电自动开机解决方法:1检查BIOS设置2、插排、插座(交流电抗干扰能力问题引起的主板自动开机问题)二、启动与关闭类故障故障现象:XP操作系统每次关闭系统都变成重启解决方法:1右键点击“我的电脑”,选取属性----高级----启动和故障恢复----设置----系统失败----自动重新启动,将前面的勾取消掉。
工控机的常见问题故障破除预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、打开计算机电源而计算机没有反应:1、查看电源插座是否有电并与计算机正常连接;2、检查计算机电源是否能正常工作(开机后电源风扇是否转动),显示器是否与主机连接正常;3、打开机箱盖查看电源是否与计算机底板或主板连接正常,底板与主板接插处是否松动,开机底板或主板是否上电,ATX电源是否接线有误;4、拔掉内存条开机是否报警;5、更换CPU或主板。
二、加电后底板上的电源指示灯,亮一下就灭了,无法加电?首先看是否机箱内有螺丝等异物,导致短路。
其次察看有关电源线是否接反,导致对地短路。
再次利用替换法,更换电源、主板、底板等设备。
三、工控机加电后,电源工作正常,主板没有任何反映?首先去掉外围的插卡及所连的设备,看能否启动?如果不能,可去掉内存,看是否报警?然后检查CPU的工作,是否正常?最后替换主板,检查主板是否正常四、开机后听见主板自检声但显示器上没有任何显示:1、检查显示器是否与主机连接正常;2、另外插一块显示卡查看是否能正常显示;3、清除CMOS(可能设置有错误)或者更换BIOS;4、更换CPU板(主板集成显卡)或显示器。
五、开机后报警显示器上没有任何显示:1、打开机箱盖查看内存条是否安装或者松动;2、拔掉内存条开机后报警声是否相同;3、清除COMS(可能设置有错误)或者更换BIOS;4、更换显示卡或外插一块显示卡(主板集成显卡)。
5、一般长音为内存条的故障;连续短音分为两种:一种是显卡报警另一种是BIOS报警;能进入系统但有间隔的短音,在主板BIOS下有一项CPU温度报警设置,当CPU温度到达设置时主板会发出有间隔的短音报警。
6、开机报警听报警的声音分析如下:Award BIOS1短--- 系统正常启动2短--- 常规错误1长1短---RAM 或主板出错1长2短--- 显示器或显卡错误1长3短--- 键盘控制器错误1长9短--- 主板Flash RAM 或EPROM 错误,即BIOS损坏不间断长鸣---内存条未插紧或内存损坏重复短鸣--- 电源损坏AMI BIOS1短--- 内存刷新失败2短--- 内存ECC 校检错误3短---系统基本内存,即第一个64KB ,检查失败4短--- 系统时钟出错5短--- CPU 错误6短--- 键盘控制器错误7短--- 系统实模式错误,不能切换到保护模式8短--- 显示内存错误9短--- ROM BIOS 校检错误1长3短--- 内存校检错误1长8短--- 显示器或显卡错误Phoenix BIOS1短:系统启动正常1短1短1短:系统加点自检初始化失败1短1短2短:主板错误1短1短3短:CMOS或电池错误1短1短4短:ROM BIOS效验失败1短2短1短:系统时钟错误1短2短2短:DMA初始化失败1短2短3短:DMA页寄存器错误1短3短1短:RAM刷新错误1短3短2短:基本内存错误1短4短1短:基本内存地址线错误1短4短2短:基本内存效验错误1短4短3短:EISA时序器错误1短4短4短:EASA NMI口错误2短1短2短到2短4短4短(即所有开始为2短的声音的组合):基本内存错误3短1短1短:从DMA寄存器错误3短1短2短:主DMA寄存器错误3短1短3短:主中断处理寄存器错误3短1短4短:从中断处理寄存器错误3短2短4短:键盘控制器错误3短3短4短:显示卡内存错误3短4短2短:显示错误3短4短3短:未发现显示只读存储器4短2短1短:时钟错误4短2短2短:关机错误4短2短3短:A20门错误4短2短4短:保护模式中断错误4短3短1短:内存错误4短3短3短:时钟2错误4短3短4短:实时钟错误4短4短1短:串行口错误4短4短2短:并行口错误4短4短3短:数字协处理器错误兼容BIOS:1短:系统正常2短:系统加电自检(POST)失败1长:电源错误,如果无显示,则为显示卡错误1长1短:主板错误1长2短:显卡错误1短1短1短:电源错误3长1短:键盘错误六、开机后主板不能自检成功:1、按“Del”键重新设置CMOS或者清除CMOS;2、更换内存条;3、重新刷新BIOS或者更换相同BIOS芯片。
微机ATX电源电路的⼯作原理与维修ATX开关电源辅助电源的维修随着计算机⽇新⽉异的发展,现在的主机电源都⽤上了ATX电源,取代了原先的AT电源。
因为ATX电源配合ATX主板可以实现电脑的定时开/关机和远程控制功能。
ATX电源与AT电源的最⼤差别在于ATX电源增加了⼀个辅助开关电源,可以说辅助开关电源是ATX电源的⽣命线,由它连续向开关电源的其他部分提供可靠的⼯作电压。
ATX电源⼀般不设市电开关,有些即使设置了市电开关,但由于在机箱背⾯,开/关不⽅便,也很少使⽤。
所以即使关机,辅助电源还⼀直⼯作着,因此它是开关电源中易发⽣故障的部位。
在笔者修理的开关电源中,主电源损坏的很少,⼤多数故障都出在辅助开关电源。
下⾯先介绍如何判断开关电源中辅助开关电源的好坏,然后以K&WKW-300ATX开关电源为例,介绍辅助电源的维修(实绘出的辅助电源电路如附图)。
ATX电源连接主板的插头是20脚的长⽅形插头,其中{1}脚为⽅形,其余为圆形。
电源通电后⽤万⽤表测量插头{9}脚(紫⾊线)和{16}脚(⿊⾊线)之间是否有不受控的5V电压,{14}脚(绿⾊线)和{16}脚之间是否有2~5.25V的电压,如果以上两处电压正常,说明辅助开关电源基本正常;否则,辅助开关电源有故障。
常见故障⼀:按主机上的轻触电源开关,不能启动或者启动困难,或者有时能启动有时不能启动。
这种故障⼀般是启动电阻R02开路或阻值变⼤所致。
在099ATX-823/825开关电源中,该电阻为R55,其电阻值⼀般是220kΩ/2W,换新后故障即可排除。
这⼀故障的典型特征就是保险丝完好,⽆元件烧毁的痕迹。
另外,如果检查启动电阻完好,不要忘了检查轻触电源开关,该开关接触不良也会出现上述故障。
常见故障⼆:按主机上的轻触电源开关,电源不能启动。
此故障⼀般是限流电阻R01开路所致(观察此限流电阻有时有烧焦现象)。
笔者在检修此故障的099ATX-823开关电源时,发现限流电阻R53烧焦,换新后检查其他元件正常,但⼀通电该电阻⼜烧焦,后检查发现电源开关管Q12(C3457)的绝缘套绝缘不良,更换后就不再烧限流电阻R53了。
电脑主板故障分布情况电脑主板比较复杂,故障率比较高,故障现象较复杂,分布也较分散。
现简介如下:(1)各种连接线短路、断路故障各种连接线不该通处短路,该通处断开不通;IC芯片、电阻、电容、三极管、电感等元器件引脚断、短路、击穿;连线、引脚与电源、地线短路导通;印刷板线断开、短路以及焊盘脱落等。
这些都是常见故障。
(2)DMA控制器和辅助电路故障DMA控制器功能较强,故障率较高;辅助电路芯片及输入信号电路亦容易产生故障。
(3)RS-232串行接口控制器故障PC机中的串行接口控制器有独立的,也有与其他接口合在一起的。
串行接口故障率较高。
(4)时钟控制器、总线控制器故障时钟控制器、总线控制器、总线驱动器、控制命令芯片,均有可能存在故障。
(5)内存芯片RAM故障PC机中内存芯片较多,利用率较高,芯片本身故障率也较高。
(6)数据总线故障主板中的CPU、存储器、I/O设备的数据传输总线、总线缓冲寄存器/驱动器等,亦有程度不同的故障发生。
(7)地址总线故障表现在主板中CPU传送地址的地址总线、地址锁存器及地址缓冲寄存器/驱动器等处。
(8)内存控制信号与地址产生电路故障指RAS/CAS行/列地址选通信号、行/列地址延时控制信号及行/列地址的电路出错。
(9)个别插座、引脚松脱等接触不良故障指芯片与插座因锈蚀、氧化、弹性减弱,引脚脱焊、折断以及开关接触不良而产生的故障。
(10)I/O通道插槽故障指I/O通道插槽中的铜片脱落、弹性减弱、折断短接,插脚虚焊、脱焊、灰尘过多或掉入异物而产生的故障。
(11)特殊情况引起的故障指受冲击、强震、电击、电压突然升高、负载不匹配或设计不合理而产生的故障,以及因安装、设置及使用不当而造成的人为故障。
定时器、计数器、中断控制器、并行接口控制器的芯片亦会产生故障,但故障率一般很低。
(12)电源控制器的故障一般电源输出控制器电流较大,发热量大,如果控制芯片或集成块的质量不佳或散热不良,故障率较高。
电脑主板故障维修大全.txt始终相信,这世间,相爱的原因有很多,但分开的理由只有一个--爱的还不够。
人生有四个存折:健康情感事业和金钱。
如果健康消失了,其他的存折都会过期。
主板常见故障维修24例如今主板的集成度越来越高,维修主板的难度也越来越大,往往需要借助专门的数字检测设备才能完成。
不过,有些主板常见故障并不需要专门的检测设备,你自己即可动手解决,下面是一些最典型的主板故障维修实例,希望大家能从中学到解决主板故障的基本办法。
一、开机无显示类故障【实例1】:主板不启动,开机无显示,有内存报警声("嘀嘀"地叫个不停)故障原因:内存报警的故障较为常见,主要是内存接触不良引起的。
例如内存条不规范,内存条有点薄,当内存插入内存插槽时,留有一定的缝隙;内存条的金手指工艺差,金手指的表面镀金不良,时间一长,金手指表面的氧化层逐渐增厚,导致内存接触不良;内存插槽质量低劣,簧片与内存条的金手指接触不实在等等。
处理办法:打开机箱,用橡皮仔细地把内存条的金手指擦干净,把内存条取下来重新插一下,用热熔胶把内存插槽两边的缝隙填平,防止在使用过程中继续氧化。
注意:在拔插内存条时一定要拔掉主机折电源线,防止意外烧毁内存。
【实例2】:主板不启动,开机无显示,有显卡报警声(一长两短的鸣叫)故障原因:一般是显卡松动或显卡损坏。
处理办法:打开机箱,把显卡重新插好即可。
要检查AGP插槽内是否有小异物,否则会使显卡不能插接到位;对于使用语音报警的主板,应仔细辨别语音提示的内容,再根据内容解决相应故障。
如果以上办法处理后还报警,就可能是显卡的芯片坏了,更换或修理显卡。
如果开机后听到"嘀"的一声自检通过,显示器正常但就是没有图像,把该显卡插在其他主板上,使用正常,那就是显卡与主板不兼容,应该更换显卡。
【实例3】:主板不启动,开机无显示,无报警声故障原因:原因有很多,主要有以下几种。
处理办法:针对以下原因,逐一排除。
一、计算机常见故障可分为硬件和软件故障,具体介绍如下:1、硬件故障常见现象:如主机无电源显示、显示器无显示、主机喇叭鸣响并无法使用、显示器提示出错信息但无法进入系统。
2、软件故障常见现象:如显示器提示出错信息无法进入系统,进入系统但应用软件无法运行。
二、对故障的操作方法:1、先静后动:先分析考虑问题可能在哪,然后动手操作;2、先外后内:首先检查计算机外部电源、设备、线路,然后再开机箱;3、先软后硬:先从软件判断入手,然后再从硬件着手。
三、对故障的具体操作:1、局域网无法访问的问题在安装好了番茄花园GHOST或直接安装SP2都存在局域网无法访问的问题,具体的问题是访问某台机器时提示要求用户名和密码,或直接说没有权限访问目标机器。
解决方法:一,打开控制面板-》找到“WINDOWS防火墙”(双击进入)-》单击“列外”选项卡-》将文件和打印机共享前的钩钩打上-》确认退出。
二,打开控制面板-》找到“用户账户”(双击进入)-》单击“GUEST账户”-》启用GUEST-》关闭退出三,打开控制面板-》找到“管理工具”(双击进入)-》双击“本地安全策略”进入-》在左侧单击“本地策略”前的“+”-》1,单击左侧“用户权利指派”。
在右侧编辑区域找到“拒绝本地登陆”双击进入编辑状态,删除其中的GUEST,确认退出。
找到“拒绝从网络访问这台计算机”双击进入编辑状态,删除其中的GUEST账户,确认退出。
-》2,单击左侧“安全选项”,在右侧编辑区找到“网络访问:本地账户的共享和安全模式”双击进入编辑为“仅来宾-本地用户以来宾方式认证”。
运行注册表编辑器(在运行键入“regedit”),依次打开:HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Lsa,将键名为“restrictanonymous”的值从“1”改为“0”,即可解决局域网中的访问问题![HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\LanmanServer\Parameters] "AutoShareWks"=dword:00000001[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Lsa] "restrictanonymous"=dword:000000002、开机提示丢失DLL文件在“开始/运行”中运行Msconfig,进入系统配置实用程序对话框以后,选择启动选项卡或者选择“System.ini”标签,找出提示丢失的DLL文件,使其不被选中,这样开机时就不会出现错误提示了。
监控芯片因电源问题引起异常复位的处理办法在单片机系统设计中,对系统的EMI、信号完整性、时序设计都能引起足够的重视;但对于电源完整性引起的地弹和电源反弹的问题,很多设计者还是认识得不清晰。
在单片机系统设计中,有时由于芯片自身缺陷或芯片之间接口驱动配合不当引起的系统不稳定,甚至不能工作的情况非常多。
下面通过对微处理器监控芯片MAX818在使用中出现异常复位的实例分析,说明由于电源完整性引起的系统工作不稳定现象。
1 系统描述图1为μP监控电路。
监控芯片MAX818具有电源低压监视、电池管理、RAM片选锁定及微处理器硬件看门狗功能。
电源低压监视是当系统电压低于芯片设定电压时,MAX818发出复位信号。
电池管理是当VCC高于电池VBATT时,OUT切换到VCC,电池处于浮充状态;当VCC低于VBATT时,OUT切换到VBATT,由电池供电。
RAM片选锁定用于上电或掉电时保护RAM中的数据不丢失且正确读写。
微处理器硬件看门狗的作用是当程序跑飞,喂狗信号WDI 得不到服务时,芯片发出复位信号,复位系统。
WDI信号悬空时,MAX818自动发出复位信号的功能禁止。
系统RAM片选信号由CPU的地址线,控制线经EPLD译码后输出接到MAX818的CEIN,经MAX818输出脚CEOUT接到RAM片选CE上。
RAM的供电电源由MAX818的OUT输出引脚提供。
2 系统异常复位现象及分析解决在单片机系统调试过程中,将监控芯片MAX818的看门狗清除引脚WDI悬空,使MAX818的复位功能禁止,且程序处于仿真状态,这时系统软硬件一切功能正常。
仿真调试完毕,将程序写入Flash中让其运行,系统总是不停地复位、重启。
MAX818的复位脚不停地发出复位信号,用示波器观察的波形如图2所示。
将WDI悬空重新仿真,系统正常;将WDI悬空,写入Flash,系统正常。
分析认为是MAX818自己在发出复位信号。
理论上能引起MAX818复位的原因有以下2点:①超过1.6s,MAX818引脚(6)WDI没有喂狗信号,能引起复位;②系统电源低于MAX818电源电压设定值4.65V,能引起复位。
电脑常见故障现象分析1、电源开关故障当电源开关按键因为老化而导致电源开关按钮按下后不能及时复位,使开关始终处于接通状态,这时就会出现按下电源开关后,主机加电开始启动,但过4秒后自动关机的现象。
检查方法为开机后拔掉与主板PW_ON接口相连的面板开关,直接用小螺丝刀短接跳线,观察主机是否还出现4秒关机故障。
如果故障消失,就可以断定开关电路存在问题。
2、RESET开关或跳线被短路尽管此类故障出现的机会不多,但是随着电脑使用时间的增加,RESET键使用的非自锁按钮开关会因为弹性失效而出现按下后不能弹起,造成始终接通状态;或者因为机箱前面板上的按钮安装不到位或变形,导致RESET开关按钮按下后不能及时复位,长时间处于接通状态;再就是因为我们检修过程中,拉动,拔插时无意中造成RESET线路短接。
这时,当我们按下电源开关后,因为主板始终处于复位状态,尽管市电已经接通,CPU风扇和电源风扇,显卡风扇,主板风扇都开始工作,但主机没有任何启动迹像。
如果我们有DEBUG卡插入PCI插槽时,我们就会立即发现复位灯始终显亮,就可以马上判断RESET相关电源存在短接现象。
3、内存有故障内存某芯片或阻容出现故障时,有时会出现开机后主机能够加电,但没有正常启动的“嘀”声,也无内存报警声,长时间不能启动。
再一种情况就是如果CMOS设置时内存的频率或相关参数设置错误时,也会出现加电主机能够加电,但就是不启动也无报警声的现象。
故障排除:对于此类故障我们可以先拔下内存再开机,如果主机内存报警,说明CPU和主机基本正常。
再试着清除CMOS设置后看故障能否解决,如果故障排除说明故障原因是由于CMOS中内存参数设置错误造成的;如果还不行,我们就需要使用替换法,一般都可以排除内存故障。
4、DMI数据不能被更新或ESCD数据没有设置为自动更新DMI数据是一组保存在BIOS芯片中为了方便系统调用的数据集合,每次系统启动时都会校验DMI数据是否正确。
电脑主机板控制信号功能
与故障总结
The Standardization Office was revised on the afternoon of December 13, 2020
电脑主机板控制信号功能与故障总结
IO CHRDX 定义通道检测准备好信号
位置:IO槽A10
工作状态:高电平有效
引发故障:主机开机不稳定数码卡显示不开机,第一代码C1地址波形闪动一下停止。
REFRESH 定义:1,用来指示一个刷新周期并能由通道驱动
2,动态可读写贮存器
位置:ISA槽B19
工作状态:高电平有效
故障特征:上拉电阻开路,会引起进档机。
对主机无影响主要是出入通道上(不读A,进A档机,读A 档机)
BGA坏低电平到2抓到C盘参数后无法引导
DEVSEL 定义:外设选定信号
位置:PCI上74脚
工作状态:高电平有效,上接+5V上拉电阻与两BGA连
故障:1,开路,不开机或PCI不显
2,电平低,不开机或PCI不显
48M时钟
位置:5595(120)脚
引发故障:开路,不点内存K数。
