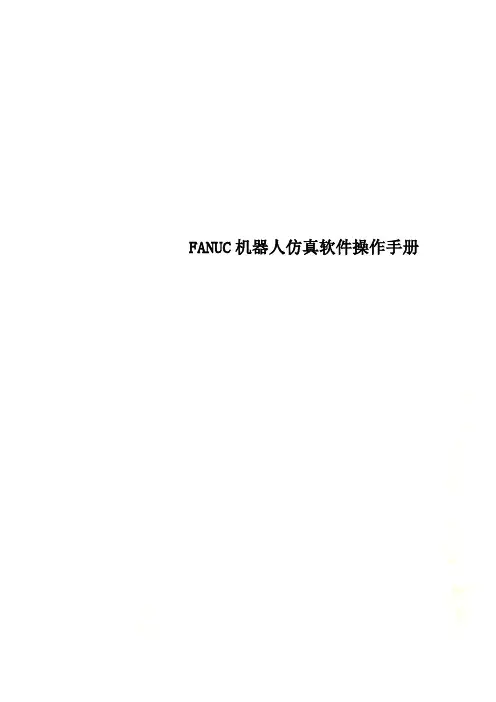

FANUC机器人仿真软件操作手册2008年10月第1版ROBOGUIDE 使用手册（弧焊部分基础篇）目录目录 (1)第一章概述 (2)1.1. 软件安装 (2)1.2. 软件注册 (3)1.3. 新建Workcell的步骤 (4)1.3.1. 新建 (4)1.3.2. 添加附加轴的设置 (11)1.4. 添加焊枪，TCP设置。

(16)1.5. Workcell的存储目录 (20)1.6.鼠标操作 (22)第二章创建变位机 (25)3.1.利用自建数模创建 (25)3.1.1．快速简易方法 (25)3.1.2．导入外部模型方法 (42)3.2.利用模型库创建 (54)3.2.1．导入默认配置的模型库变位机 (54)3.2.2．手动装配模型库变位机 (58)第三章创建机器人行走轴 (66)3.1. 行走轴－利用模型库 (66)3.2. 行走轴－自建数模 (75)第四章变位机协调功能 (82)4.1. 单轴变位机协调功能设置 (82)4.2. 单轴变位机协调功能示例 (96)第五章添加其他外围设备 (98)第六章仿真录像的制作 (102)第一章概述1.1. 软件安装本教程中所用软件版本号为V6.407269正确安装ROBOGUIDE ，先安装安装盘里的SimPRO，选择需要的虚拟机器人的软件版本。

安装完SimPRO后再安装WeldPro。

安装完，会要求注册；若未注册，有30天时间试用。

如果需要用到变位机协调功能，还需要安装MultiRobot Arc Package。

1.2. 软件注册注册方法：打开WeldPRO程序，点击Help / Register WeldPRO弹出如下窗口，将我们提供的密将此区域的数据Email给上海发那科，我们将注册后，有200天的使用期限，到期后需要重新申请注册密钥。

1.3. 新建Workcell的步骤1.3.1. 新建在Name 一栏输入文件名，文件名要以字母开头。

单选项第一项“根据缺省配置新建”；第二项“根据上次使用的配置新建”；第三项“根据机器人备份文件来创建”；第四项“根据已有机器人的拷贝来新建”；一般都选用第一项。

安川机器人仿真软件MotoSimEG_VRC2020安装教程安川机器人仿真软件MotoSimEG_VRC2020安装教程：
1.双击MotoSimEG_VRC2020软件
2.右击setup.exe。

3.点击以管理员身份运行。

4.点击Install安装。

5.点击NEXT下一步。

6.勾选我同意。

7.点击NEXT下一步。

8.点击complete完整安装。

9.点击NEXT下一步。

10.点击change更改路径（如果不修改安装路径直接点击NEXT下一步安装即可）。

11.修改安装路径把c盘改为D盘。

12.点击确定。

13.点击Install安装。

14.点击NEXT下一步。

15.勾选我同意。

16.点击NEXT下一步。

17.点击complete完整安装。

18.点击NEXT下一步。

19.点击Install安装。

20.点击Finish完成。

21.右键破解文件Motolok.dll。

22.点击复制。

23.点击复制和替换。

24.打开汉化文件。

25.复制汉化文件中的MotoSimEG_VRC.exe。

26.把汉化文件中的MotoSimEG_VRC.exe粘贴到安装的路径下面（复制和替换）。

发那科仿真软件教程（最新版）目录1.发那科仿真软件概述2.发那科机器人仿真软件 ROBOGUIDE 功能介绍3.发那科机器人仿真软件 ROBOGUIDE 操作说明4.发那科机器人仿真软件 ROBOGUIDE 视频教程5.总结正文一、发那科仿真软件概述发那科仿真软件是一款由日本发那科公司推出的工业机器人仿真软件，主要用于模拟和训练工业机器人的操作。

该软件能够模拟各种复杂的工业机器人操作场景，帮助用户在虚拟环境中熟练掌握工业机器人的操作技能，提高生产效率和安全性。

二、发那科机器人仿真软件 ROBOGUIDE 功能介绍发那科机器人仿真软件 ROBOGUIDE 具有以下主要功能：1.创建虚拟机器人：根据用户需求，创建各种类型的虚拟机器人，包括机器人的型号、尺寸、参数等。

2.虚拟环境搭建：模拟真实的工业生产环境，包括生产线、工件、工具等，用户可以在虚拟环境中进行机器人操作训练。

3.编程与控制：支持多种编程语言，用户可以根据实际需求进行机器人编程，并控制机器人执行任务。

4.数据分析与优化：实时监测机器人运行状态，收集运行数据，分析并优化机器人性能，提高生产效率。

5.故障诊断与排除：模拟机器人运行中可能出现的故障，帮助用户掌握故障诊断与排除方法。

三、发那科机器人仿真软件 ROBOGUIDE 操作说明1.安装软件：从官方网站下载软件，按照提示进行安装。

2.创建项目：打开软件，新建一个项目，选择机器人型号和参数。

3.搭建虚拟环境：根据需求，添加生产线、工件、工具等元素，设置机器人的工作路径和任务。

4.编程与控制：选择编程语言，编写机器人控制程序，上传到虚拟机器人，并控制机器人执行任务。

5.数据分析与优化：实时监测机器人运行状态，调整参数，优化性能。

6.故障诊断与排除：模拟故障，诊断并排除故障。

四、发那科机器人仿真软件 ROBOGUIDE 视频教程发那科机器人仿真软件 ROBOGUIDE 的视频教程主要包括以下内容：1.软件安装与配置2.虚拟环境搭建与设置3.机器人编程与控制4.数据分析与优化5.故障诊断与排除五、总结发那科机器人仿真软件 ROBOGUIDE 是一款强大的工业机器人仿真软件，可以帮助用户在虚拟环境中熟练掌握工业机器人的操作技能。

目录第一章概述3 1ROBOGUIDE简介3 2软件安装32.1ROBOGUIDE V8L安装说明32.2新建Work cell 7第二章界面介绍和基本操作15 1界面介绍15 2常用工具条功能介绍16第三章添加设备21 1周边设备的添加211.1Parts 211.2Fixtures 231.3Obstacles 251.4Workers 251.5Machines 262机器人相关设备的添加272.1机器人的添加和更改272.2机器人末端工具的添加282.3机器人DRESSOUT的添加30第四章仿真调试及视频录制32 1Roboguide中的示教盒（TP）32 2Roboguide中示教机器人35 3Roboguide仿真软件中特有的模拟程序（Simulation Program）36 4仿真视频的录制384.1功能按钮394.2Simulation Rate 394.3Display 394.4Control 404.5Collection 404.6AVI Settings 错误！未定义书签。

第一章 概述1ROBOGUIDE简介ROBOGUIDE是发那科机器人公司提供的一款仿真软件，它是围绕一个离线的三维世界进行模拟，在这个三维世界中模拟现实中的机器人和周边设备的布局，通过其中的TP（示教器）进行示教、编程，进一步来模拟它的运动轨迹。

通过这样的模拟可以验证方案的可行性同时获得准确的机器人动作节拍（运动周期时间)。

ROBOGUIDE包括搬运、弧焊、喷涂和点焊等其他子模块。

ROBOGUIDE的仿真环境界面是传统的WINDOWS界面，由菜单栏，工具栏，状态栏等组成。

使用本手册需要对机器人本体及机器人调试有一定基础。

2软件安装2.1ROBOGUIDE 安装说明打开···\Roboguide，双击文件夹下的setup.exe。

首先会弹出如下图的对话框：在安装ROBOGUIDE 前，需要先安装图中所列的组件，点击Install以安装。

安川仿真软件MotosimEG实用手册安川仿真软件MotosimEG实用手册1.欢迎使用MotosimEG1.1 简介1.2 功能概述1.3 系统要求1.4 安装与启动2.用户界面2.1 主界面介绍2.2 菜单栏功能2.3 工具栏功能2.4 状态栏说明3.项目管理3.1 新建项目3.2 打开项目3.3 保存项目3.4 导出项目3.5 关闭项目4.建模4.1 创建模型4.2 选择类型4.3 修改参数4.4 添加工具和末端执行器4.5 添加传感器和逻辑设备5.工作环境建模5.1 创建工作环境模型5.2 设置工作台面5.3 添加障碍物5.4 设置传感器和逻辑设备6.运动规划6.1 初步规划6.2 轨迹编辑器6.3 路径规划6.4 碰撞检测6.5 线路优化7.仿真与调试7.1 单步运行调试 7.2 轨迹回放7.3 异常情况处理7.4 数据记录与分析8.仿真结果评估8.1 运动性能分析 8.2 工作环境分析 8.3 运动数据分析8.4 风险评估9.参考资料9.1 用户手册9.2 技术文档9.3 问题解答9.4 常见故障排除附件：1.示例工程文件2.安装包及序列号法律名词及注释：1.MotosimEG：安川仿真软件的注册商标。

2.模型：指虚拟的实体，用于演示和分析运动。

3.工作环境模型：指虚拟的工作环境，用于仿真在特定场景下的运动。

4.轨迹编辑器：用于编辑运动轨迹的可视化工具。

5.路径规划：根据的目标位置和约束条件，计算出合适的运动路径。

6.碰撞检测：在仿真过程中，检测是否与工作环境中的障碍物发生碰撞。

7.异常情况处理：处理仿真过程中发生的错误、异常或不正常的情况。

8.数据记录与分析：记录仿真过程中的关键数据，并进行后续的分析和评估。

目录目录 (1)第一章概述 (2)1.1. 软件安装 (2)1.2. 软件注册 (3)1.3. 新建Workcell的步骤 (4)1.3.1. 新建 (4)1.3.2. 添加附加轴的设置 (9)1.4. 添加焊枪，TCP设置。

(15)1.5. Workcell的存储目录 (18)1.6.鼠标操作 (19)第二章创建变位机 (21)3.1.利用自建数模创建 (21)3.1.1．快速简易方法 (21)3.1.2．导入外部模型方法 (31)3.2.利用模型库创建 (41)3.2.1．导入默认配置的模型库变位机 (41)3.2.2．手动装配模型库变位机 (44)第三章创建机器人行走轴 (49)3.1. 行走轴－利用模型库 (49)3.2. 行走轴－自建数模 (56)第四章变位机协调功能 (62)4.1. 单轴变位机协调功能设置 (62)4.2. 单轴变位机协调功能示例 (71)第五章添加其他外围设备 (72)第六章仿真录像的制作 (75)第一章概述1.1. 软件安装本教程中所用软件版本号为V6.407269正确安装ROBOGUIDE ，先安装安装盘里的SimPRO，选择需要的虚拟机器人的软件版本。

安装完SimPRO后再安装WeldPro。

安装完，会要求注册；若未注册，有30天时间试用。

如果需要用到变位机协调功能，还需要安装MultiRobot Arc Package。

1.2. 软件注册注册方法：打开WeldPRO程序，点击Help / Register WeldPRO弹出如下窗口，1.3. 新建Workcell的步骤1.3.1. 新建在Name 一栏输入文件名，文件名要以字母开头。

单选项第一项“根据缺省配置新建”；第二项“根据上次使用的配置新建”；第三项“根据机器人备份文件来创建”；第四项“根据已有机器人的拷贝来新建”；一般都选用第一项。

选择机器人的软件版本：V6.** 是针对R-J3iB 控制器，V7.**是应用在R-30iA控制器的。
