(1)输送易燃可燃的液体、气体、粉体及其混合物的管道系统，应在管道的始端、末端通过机泵、油罐等设备有可靠的接地连接。
(2)管网内的过滤器、缓冲器等应设置接地连接点。
(3)管道系统接地一般采用焊接式，通过端子压接的方法，将接地线与接地端子牢固地连接。
如果管网系统中有部分管路或部件是非导体，除须将导体管路之间进行跨接并接地外，其非导体的管段还应在其表面设置导电的屏蔽层。
具体作法是用裸铜软线作螺旋状缠绕或在其表面上装设金属网，也可以采用喷涂导电覆盖层的办法，加强电荷的泄漏。
(4)设备、管道采用金属法兰连接时，必须保证2个以上的螺栓有可靠的连接，其间的接触电阻不大于10Ω。
在一般情况下，可不另装跨接线。
请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
接地与防雷安全要求范本1.引言安全是建设工程中最重要的要求之一，电气设备的接地和防雷安全更是工程运行的基础。
接地和防雷安全要求的认真执行对保护人员安全、设备正常运行以及减少事故风险具有重要意义。
本文将详细介绍接地和防雷安全的要求和范本。
2.接地安全要求范本2.1 接地系统设计（1）接地网规划：根据建筑物类型、用途以及电力负载等因素，确定合适的接地网规划。
接地网应包括建筑物接地、设备接地和系统接地等。
（2）接地电阻：建筑物接地系统的接地电阻应满足规定的标准要求，以确保电流通过接地系统时能够正常扩散。
接地电阻应定期检测并做好维护保养。
（3）接地电阻检测：在接地网施工完毕后，应进行接地电阻测试，确保接地电阻满足规范要求。
测试结果应记录在档案中。
2.2 接地设备安装（1）接地体设置：安装接地设备时，应按照规范要求选择适当的接地体，确保接地效果良好。
（2）接地导线敷设：接地导线敷设应符合规范要求，导线间距应符合要求，导线的连接应牢固可靠。
（3）接地设备维护：定期检查接地设备的连接情况，确保接地系统正常工作，必要时进行维护和更换。
2.3 接地测试要求（1）接地电阻测试：定期对接地系统进行接地电阻测试，确保接地系统正常工作。
测试结果应记录在档案中。
（2）绝缘电阻测试：定期对设备的绝缘电阻进行测试，确保设备无漏电现象。
测试结果应记录在档案中。
（3）漏电保护器测试：定期对漏电保护器进行测试，确保漏电保护器的动作时间符合规范要求。
测试结果应记录在档案中。
3.防雷安全要求范本3.1 防雷系统设计（1）建筑物防雷规划：根据建筑物的类型和高度，制定合适的防雷系统规划。
规划应包括避雷针、避雷网、接地装置等。
（2）避雷装置选型：选择符合规范要求的避雷装置，确保其具备良好的防雷功能。
（3）防雷接地：防雷设备的接地应符合规范要求，确保防雷系统能够有效排除雷击电流。
3.2 防雷装置安装（1）避雷针设置：避雷针应根据建筑物的高度合理设置，避雷针与建筑物主体的连接应牢固可靠。
接地网施工方案编制人：审核人：编制单位：2013年8 月10 日目录一、工程概况 (2)二、编制依据 (2)三、室外接地网要求 (2)四、室外接地网施工流程图 (3)五．施工准备 (3)六、施工工艺流程 (5)1、现场场地测量 (5)2、场地平整 (5)3、ALG防腐离子接地极钻井及敷设 (5)4、垂直接地极施工 (6)5、水平接地体施工 (7)6、沟槽回填 (10)7、电阻测量 (11)七、质量控制 (11)1．质量控制目标及要求 (11)2．质量检查 (12)八、成品保护措施 (12)九、安全文明施工 (13)室外接地网施工方案一、工程概况本工程为XXXXX建筑物（110KV中心变电站）工程，位于XXX省XX市XXX；本工程电压等级为110KV/10KV,2路电源由当地市政电网采用架空方式引入，一路有中南110KV电站引来，作为主电源，另一路由龙楼110KV电站引来，作为备用电源。
二、编制依据1、《电气装置安装工程施工及验收规范》(GB50169—2006)2、《交流电气装置的接地》（DL/T621—1997）3、国家标准《建筑物防雷设计规范》GB50057-944、IEC61024《建筑物防雷》5、GB50057-94《建筑物防雷设计规范》6、施工图纸及相关文件三、室外接地网要求1、由于变电站周围地质平均土壤电阻率为1015Ω.m，本变电站本身的接地网接地电阻无法满足0.5Ω的要求，根据站区的地质条件，在站区左上方及右下方空地设置外延接地网，并于站内接地网连接后形成主接地网。
外延接地网并增加防腐型离子接地极、局部实施降阻剂等措施降低电阻值，具体要求详见图纸电-01、电-38。
四、室外接地网施工流程图五．施工准备1．1材料及工具①根据施工图做好铜圆线、接地极等材料的计划，并报物资管理部按计划采购。
②材料进场必须具备相应的检测合格资料，并报监理认可。
③准备好合格焊药，作好贮存工作，严防受潮。
④施工机具配备，挖掘机、十字镐、铁铲、铁撬、铁锤打夯机、洛阳铲。

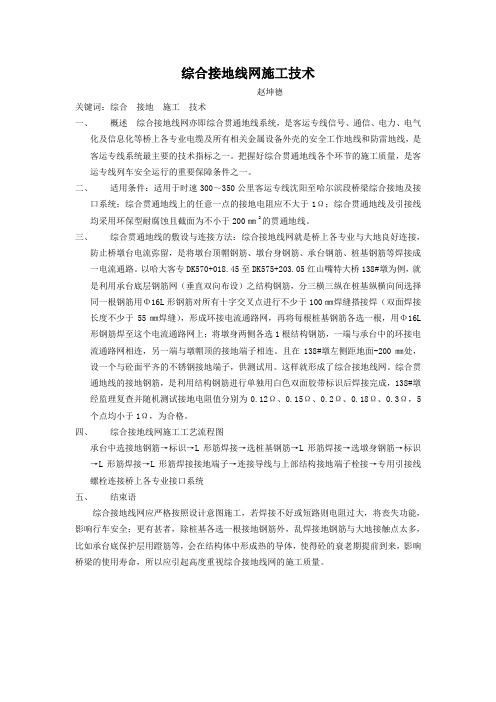

综合接地线网施工技术赵坤德关键词：综合接地施工技术一、概述综合接地线网亦即综合贯通地线系统，是客运专线信号、通信、电力、电气化及信息化等桥上各专业电缆及所有相关金属设备外壳的安全工作地线和防雷地线，是客运专线系统最主要的技术指标之一。
把握好综合贯通地线各个环节的施工质量，是客运专线列车安全运行的重要保障条件之一。
二、适用条件：适用于时速300～350公里客运专线沈阳至哈尔滨段桥梁综合接地及接口系统；综合贯通地线上的任意一点的接地电阻应不大于1Ω；综合贯通地线及引接线均采用环保型耐腐蚀且截面为不小于200㎜2的贯通地线。
三、综合贯通地线的敷设与连接方法：综合接地线网就是桥上各专业与大地良好连接，防止桥墩台电流弥留，是将墩台顶帽钢筋、墩台身钢筋、承台钢筋、桩基钢筋等焊接成一电流通路。
以哈大客专DK570+018.45至DK575+203.05红山嘴特大桥138#墩为例，就是利用承台底层钢筋网（垂直双向布设）之结构钢筋，分三横三纵在桩基纵横向间选择同一根钢筋用Φ16L形钢筋对所有十字交叉点进行不少于100㎜焊缝搭接焊（双面焊接长度不少于55㎜焊缝），形成环接电流通路网，再将每根桩基钢筋各选一根，用Φ16L 形钢筋焊至这个电流通路网上；将墩身两侧各选1根结构钢筋，一端与承台中的环接电流通路网相连，另一端与墩帽顶的接地端子相连。
且在138#墩左侧距地面-200㎜处，设一个与砼面平齐的不锈钢接地端子，供测试用。
这样就形成了综合接地线网。
综合贯通地线的接地钢筋，是利用结构钢筋进行单独用白色双面胶带标识后焊接完成，138#墩经监理复查并随机测试接地电阻值分别为0.12Ω、0.15Ω、0.2Ω、0.18Ω、0.3Ω，5个点均小于1Ω，为合格。
四、综合接地线网施工工艺流程图承台中选接地钢筋→标识→L形筋焊接→选桩基钢筋→L形筋焊接→选墩身钢筋→标识→L形筋焊接→L形筋焊接接地端子→连接导线与上部结构接地端子栓接→专用引接线螺栓连接桥上各专业接口系统五、结束语综合接地线网应严格按照设计意图施工，若焊接不好或短路则电阻过大，将丧失功能，影响行车安全；更有甚者，除桩基各选一根接地钢筋外，乱焊接地钢筋与大地接触点太多，比如承台底保护层用蹬筋等，会在结构体中形成热的导体，使得砼的衰老期提前到来，影响桥梁的使用寿命，所以应引起高度重视综合接地线网的施工质量。
接地网施工方案接地网施工方案1. 引言接地网是电力系统中非常重要的安全设施之一，它能够保护电力设备和人身安全免受地电位的影响。
本文档旨在提供一个完整的接地网施工方案，以确保施工的高效性和质量。
2. 施工准备在正式开始接地网施工之前，需要进行充分的准备工作：- 完成方案设计：根据实际情况，设计接地网的布置方案和接地体位置。
- 确定施工人员：根据施工规模和难度，确定施工所需的人员数量，并确保他们具备相关的技术能力和资质要求。
- 准备施工材料和设备：根据接地网设计方案，采购和准备所需的接地体、导线、接地电阻测试仪等材料和设备。
3. 施工步骤接地网施工的步骤如下：步骤一：确定施工点在施工前需要确定好接地网施工的具体位置。
根据接地网设计方案，在地面上标出接地体的位置，确保布置合理。
步骤二：挖掘坑穴根据接地体的尺寸和布置方案，在施工点上挖掘合适的坑穴。
坑穴的尺寸应根据接地体的大小合理确定，确保接地体能够完全埋入地下。
步骤三：安装接地体将预先准备好的接地体安装到挖掘好的坑穴中。
接地体应与土壤充分接触，确保良好的接地效果。
在安装过程中，要注意接地体与导线的连接牢固可靠。
步骤四：铺设导线根据接地体的布置方案，使用导线将各个接地体进行连接。
导线的材质应符合相关的电气安全要求，并确保导线与接地体的连接牢固可靠。
步骤五：接地电阻测试完成接地网的铺设后，需要进行接地电阻测试，以确保接地网的可靠性。
测试时应使用专业的接地电阻测试仪，并遵循测试操作规范。
步骤六：施工记录和验收在施工过程中，应及时记录施工的各个环节和参数，包括接地体的位置、深度、导线的长度等信息。
施工完成后，还需进行接地网的验收，确保施工的质量符合要求。
4. 安全注意事项在接地网施工过程中，需要注意以下安全事项：- 工作人员应按照相关的安全操作规范进行作业，佩戴好个人防护装备，确保人身安全。
- 在挖掘坑穴和安装接地体时，要注意避免破坏地下管线，避免发生事故。
- 施工现场应设置明显的警示标志，确保他人不会误入施工区域。
接地网敷设作业指导书1.前言：接地网作为变电所的保护接地，对系统的安全运行起着重要的作用，由于部分变电所的接地网设计不合格，造成很多运行事故。
合理的进行接地网的设计施工，可以保证电力系统的安全经济运行。
在正常的施工过程中，我们必须做到图纸详尽清晰，材料符合要求，严格按照工作流程来要求，施工过程中加强监督，遇到问题时能够及时请示，并能根据工作环境修改局部设计，我们就不难保证施工质量。
2.适用范围：本作业指导书适用于500kV及以下变电所的地网敷设。
3.人员组织:本项目应具备下列人员组织：施工负责人：1人技术负责人：1人安全负责人：1人质量负责人：1人电焊工：2人(根据工作量确定人数)辅助工; (根据工作量确定人数)4.编制依据：《电气装置安装工程接地装置施工及验收规范》《山西省电力公司基建安全质量常用文件汇编》《中华人民共和国电力行业标准》5.工器具的配置：6.施工工艺流程图：7.操作步骤:7.1.施工准备7.1.1本项目工作开始前，所有施工人员都应认真学习施工图纸和相应资料及本作业指导书，进行技术交底，并全员签字。
7.1.2根据设计图纸，找出正确的接地位置，并进行标记，为以后的挖接地沟做准备。
7.1.3所有的接地装置应埋设于东土层以下，一般埋设深度不小于0.6m。
7.1.4水平敷设的接地体采用的是圆钢或扁钢，垂直敷设的接地体采用的是角钢或圆钢。
一般所采用的标准为<50×5镀锌角钢ø120镀锌圆钢和－40×5镀锌扁钢，角钢长度为25m。
接地体之间的距离不应小于3m。
7.1.5由于接地扁铁最容易锈断，所以在将扁钢埋入水泥前，需要涂防锈、防腐漆，晒干后埋入水泥中。
根据设计要求，有时需要重复几次。
7.2焊接7.2.1在需焊支架及于主网相连处加焊一小块扁钢，以增加焊点厚度，焊后清除干焊渣再刷上防腐材料。
7.2.2如果水平距离较长，可在先焊接好扁钢，在将其埋入在扁钢上焊接托架后，需要去掉焊渣，在刷上防腐材料。
工作接地的种类参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月工作接地的种类参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
为防止各种电路在工作中产生互相干扰，使之能相互兼容地工作，根据电路的性质，将工作接地分为不同的种类，比如直流地、交流地、数字地、模拟地、信号地、功率地、电源地等。
上述不同的接地应当分别设置。
(1)信号地信号地是各种物理量的传感器和信号源零电位的公共基准地线。
由于信号一般都较弱，易受干扰，因此对信号地的要求较高。
(2)模拟地模拟地是模拟电路零电位的公共基准地线。
由于模拟电路既承担小信号的放大，又承担大信号的功率放大；既有低频的放大，又有高频放大；因此模拟电路既易接受干扰，又可能产生干扰。
所以对模拟地的接地点选择和接地线的敷设更要充分考虑。
(3)数字地数字地是数字电路零电位的公共基准地线。
由于数字电路工作在脉冲状态，特别是脉冲的前后沿较陡或频率较高时，易对模拟电路产生干扰。
所以对数字地的接地点选择和接地线的敷设也要充分考虑。
(4)电源地电源地是电源零电位的公共基准地线。
由于电源往往同时供电给系统中的各个单元，而各个单元要求的供电性质和参数可能有很大差别，因此既要保证电源稳定可靠的工作，又要保证其他单元稳定可靠的工作。
防雷接地网的建一、国家标准对接地网的建设的要求为了规范接地装置的建设，使接地装置的建设符合防雷的要求，GB50343《建筑物电子信息系统防雷技术规范》和GB50057《建筑物防雷设计规范》都对有关共用接地和接地体做了具体的规定。
GB50343《建筑物电子信息系统防雷技术规范》有关共用接地和接地体的具体规定：5.2.5接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值确定。
共用接地系统是有接地装置和等电位连接网络组成。
接地装置是由自然接地体和人工接地体组成。
采用工艺接地系统的目的是大带俊雅、等电位以减小各种接地设备见、不同系统之间的电位茬。
器接地电阻因采取了等电位连接措施，所以按介入设备中要求的最小值确定。
没必要规定工艺接地系统的接地电阻要小于1欧姆。
5.2.6接地装置应优先利用建筑物的自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体。
6.2.1人工接地体在土壤中的埋设深度不应小于0.5m，宜埋设在冻土层以下。
水平接地体应挖沟埋设，钢质垂直接地体宜直接打入地沟内，其间距不宜小于其长度的2倍并均匀布置，铜质和石墨材料接地体宜挖坑埋设。
6.2.2垂直接地体坑内、水平接地体沟内宜用低电阻率土壤回填并分层夯实。
6.2.3接地装置宜采用热镀锌钢质材料。
在高土壤电阻率地区，宜采用换土法、降阻剂法或其他新技术、新材料降低接地装置的接地电阻。
6.2.4钢质接地装置宜采用焊接连接，其搭接长度应符合下列规定：1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；2圆钢与圆钢搭接秋圆钢直径的6倍，双面施焊；3圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；4扁钢和圆钢与钢管、角钢互相焊接时，除应在接触部位两侧施焊外，还应增加圆钢搭接件；5焊接部位应做防腐处理。
6.2.5铜质接地装置应采用焊接或熔接，钢质和铜质接地装置之间连接应采用熔接或采用搪锡后螺栓连接，连接部位应做防腐处理。
