高压输电线路绝缘子污秽在线监测系统用户手册用户手册武汉风河科技有限公司目录目录....................................................................................................................... . (I)1 产品简介....................................................................................................................... . (1)2 产品特性....................................................................................................................... . (1)3 技术指标....................................................................................................................... . (1)4 系统组成....................................................................................................................... . (2)4.1监测子站....................................................................................................................... (2)4.1.1功能说明 (2)4.1.2外部接口定义 (4)4.2服务器....................................................................................................................... . (5)5 安装与配置....................................................................................................................... (6)5.1 监测子站安装 (6)5.1.1 SIM卡安装 (7)5.1.2 监测子站安装 (8)5.1.3 供电安装 (8)5.2监测子站配置 (9)5.2.1通过GPRS显控终端按键设置参数 (10)5.2.2短信设置监测子站 (11)5.3 服务器安装....................................................................................................................... .. 115.3.1软件安装....................................................................................................................116售后服务....................................................................................................................... (11)附录 A 产品问题报告表 (13)1 产品简介武汉风河科技有限公司自主研发的FH-900E型高压输电线路绝缘子污秽度在线监测系统，能够对高压运行环境中绝缘子盐密度、灰密度、气温、相对湿度进行实时监测，并通过GSM/CDMA/GPRS或3G网络将监测信息发送给远程监控中心，由运行于监控中心的监控软件进行数据存储、显示，并综合各种参数计算分析得出绝缘子的绝缘水平。

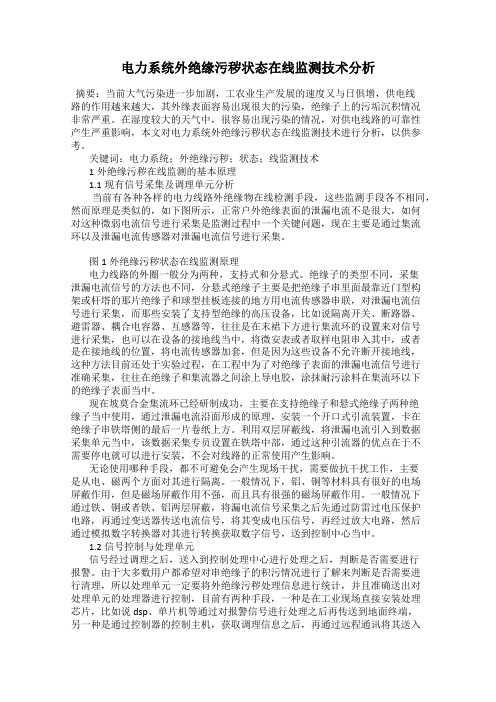

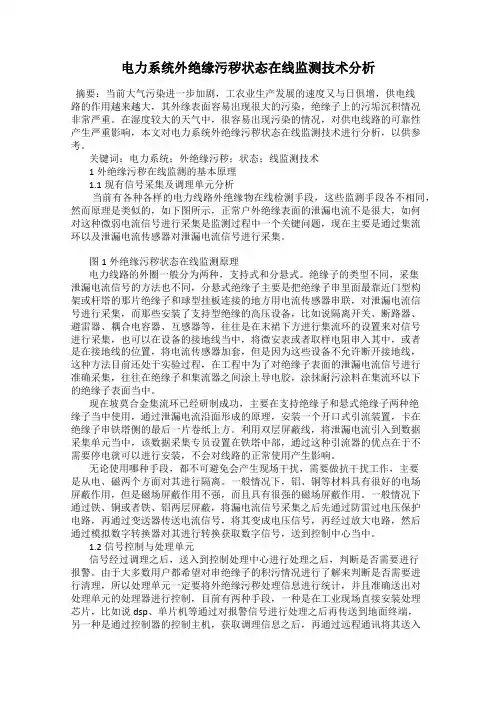

电力系统外绝缘污秽状态在线监测技术分析摘要：当前大气污染进一步加剧，工农业生产发展的速度又与日俱增，供电线路的作用越来越大，其外缘表面容易出现很大的污染，绝缘子上的污垢沉积情况非常严重。
在湿度较大的天气中，很容易出现污染的情况，对供电线路的可靠性产生严重影响，本文对电力系统外绝缘污秽状态在线监测技术进行分析，以供参考。
关键词：电力系统；外绝缘污秽；状态；线监测技术1外绝缘污秽在线监测的基本原理1.1现有信号采集及调理单元分析当前有各种各样的电力线路外绝缘物在线检测手段，这些监测手段各不相同，然而原理是类似的，如下图所示，正常户外绝缘表面的泄漏电流不是很大，如何对这种微弱电流信号进行采集是监测过程中一个关键问题，现在主要是通过集流环以及泄漏电流传感器对泄漏电流信号进行采集。
图1外绝缘污秽状态在线监测原理电力线路的外圈一般分为两种，支持式和分悬式。
绝缘子的类型不同，采集泄漏电流信号的方法也不同，分悬式绝缘子主要是把绝缘子串里面最靠近门型构架或杆塔的那片绝缘子和球型挂板连接的地方用电流传感器串联，对泄漏电流信号进行采集，而那些安装了支持型绝缘的高压设备，比如说隔离开关、断路器、避雷器、耦合电容器、互感器等，往往是在末裙下方进行集流环的设置来对信号进行采集，也可以在设备的接地线当中，将微安表或者取样电阻串入其中，或者是在接地线的位置，将电流传感器加套，但是因为这些设备不允许断开接地线，这种方法目前还处于实验过程，在工程中为了对绝缘子表面的泄漏电流信号进行准确采集，往往在绝缘子和集流器之间涂上导电胶，涂抹耐污涂料在集流环以下的绝缘子表面当中。
现在坡莫合金集流环已经研制成功，主要在支持绝缘子和悬式绝缘子两种绝缘子当中使用，通过泄漏电流沿面形成的原理，安装一个开口式引流装置，卡在绝缘子串铁塔侧的最后一片卷纸上方。
利用双层屏蔽线，将泄漏电流引入到数据采集单元当中，该数据采集专员设置在铁塔中部，通过这种引流器的优点在于不需要停电就可以进行安装，不会对线路的正常使用产生影响。
超高压线路绝缘子状态的在线监测输电线路绝缘子表面很容易受安装地区环境污染物的影响，以致绝缘子表面积累的污染物受潮时产生漏泄电流，从而引起绝缘击穿闪络。
绝缘闪络则可能造成事故，影响线路的可靠性，导致用户和供电部门的经济损失。
绝缘子表面的污染积累有一过程，其严重程度取决于多种因素。
如：地区、风速、雨雾、污染物类型、数量及绝缘子外型构造等。
为确保安全可靠供电，电业部门必须按预定周期对绝缘子串进行清扫，而清扫周期间隔决定于沿线绝缘子上污染物积累的程度。
为了确定预防维护的合理周期，应建立起沿线绝缘状况和绝缘子串表面状态的连续在线监测装置，以便对绝缘状况实施监督，避免由于环境污染造成的绝缘恶化而产生的线路停电事故。
1污染的测试方法1．1当量盐密测量法被测绝缘子暴露在选定地点环境条件下一个月至数个月之后，用一定数量的蒸馏水将绝缘子的积垢仔细地全部洗下，测量收集溶液的导电度。
对测得的数值再应用NaCl液的温度／电阻率曲线和浓度／电阻率曲线换算成当量盐量（mg），然后将当量盐量除以绝缘子表面积（cm2）求出当量盐密。
这一过程需反复进行，反复的时间间隔必须足够短，以便求出两次冲洗间的最大盐密度。
由于冲洗可能破坏试样状态，所以在整个测试期必须有多个试样对象暴露在自然的污染环境中，因此这种方法耗时多、费用高，而且仅能给出平均水平概念值。
1．2绝缘子表面电阻测试法该法是对绝缘子施加低压交流电，定期自动测量带电绝缘子的表面电阻，而同时又不会触动污染物。
此法有两种方案可供选择。
第一种方法是对暴露在潮湿条件下的带电绝缘子定期地或连续地测量其表面电阻。
第二种方案是应用带有超声冷雾发生器的轻便雾室获取人造受潮时间，从而测出污秽绝缘子表面电阻与受潮时间两者间的关系。
后一种方案能可靠地指示出雾或露水浸潮绝缘子时绝缘子绝缘状态。
另外当有大量非溶性污染物时，这种作用很直观，且具有不破坏污染物原状的优点，因此可以获得污染沉积的积累效应。
1．3漏泄电流的在线测量法这种测量需在特殊设备上进行，用适当的电源对绝缘子串施加电压。

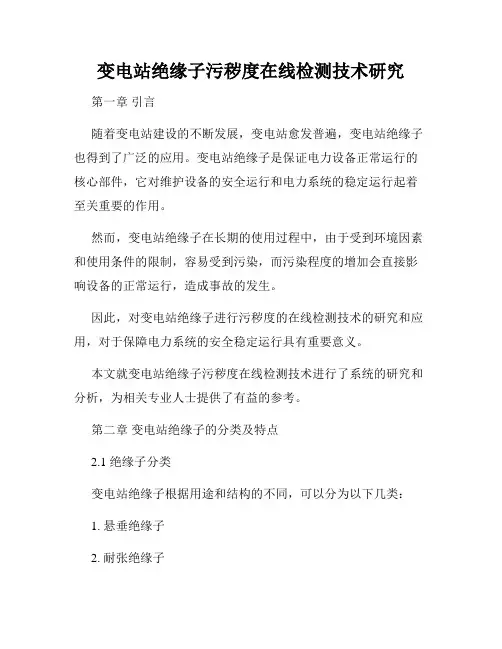

变电站绝缘子污秽度在线检测技术研究第一章引言随着变电站建设的不断发展，变电站愈发普遍，变电站绝缘子也得到了广泛的应用。
变电站绝缘子是保证电力设备正常运行的核心部件，它对维护设备的安全运行和电力系统的稳定运行起着至关重要的作用。
然而，变电站绝缘子在长期的使用过程中，由于受到环境因素和使用条件的限制，容易受到污染，而污染程度的增加会直接影响设备的正常运行，造成事故的发生。
因此，对变电站绝缘子进行污秽度的在线检测技术的研究和应用，对于保障电力系统的安全稳定运行具有重要意义。
本文就变电站绝缘子污秽度在线检测技术进行了系统的研究和分析，为相关专业人士提供了有益的参考。
第二章变电站绝缘子的分类及特点2.1 绝缘子分类变电站绝缘子根据用途和结构的不同，可以分为以下几类：1. 悬垂绝缘子2. 耐张绝缘子3. 支柱绝缘子4. 悬式绝缘子2.2 绝缘子特点变电站绝缘子在使用过程中存在以下特点：1. 绝缘子表面容易受到污染2. 常温下，绝缘子材质的介电常数是恒定不变的，但在高温和高压下，介电常数会随着温度和电场的变化而发生相应的改变。
3. 绝缘子表面电势分布不均匀，电晕放电容易发生。
第三章变电站绝缘子污秽度的影响因素3.1 气象条件因素气象条件因素包括温度、湿度、风速、降雨等因素，对变电站绝缘子的污秽度有着重要的影响。
气温高、风速大、降雨频繁的时候，绝缘子表面会因为灰尘等污染物质粘附在表面上，导致绝缘子污染的严重程度增加。
3.2 工作电压工作电压直接影响绝缘子表面电场强度大小，从而影响绝缘子的电场分布情况。
电场过大容易导致电晕放电，也会促进绝缘子表面的污垢沉积，导致绝缘子污秽度的增加。
3.3 污秽度的累积绝缘子长期处于污染的环境中，表面的污垢积累会不断地增加，导致绝缘子的电场分布不再均匀，引发电晕放电，大大影响绝缘性能。
因此，变电站绝缘子污秽度的在线检测技术必须涵盖这些影响因素，才能有效地监测绝缘子的污秽度。
第四章变电站绝缘子污秽度检测技术4. 1 传统污秽度检测技术传统的绝缘子污秽度检测技术主要包括视觉检测和手工抽取样品化验检测。

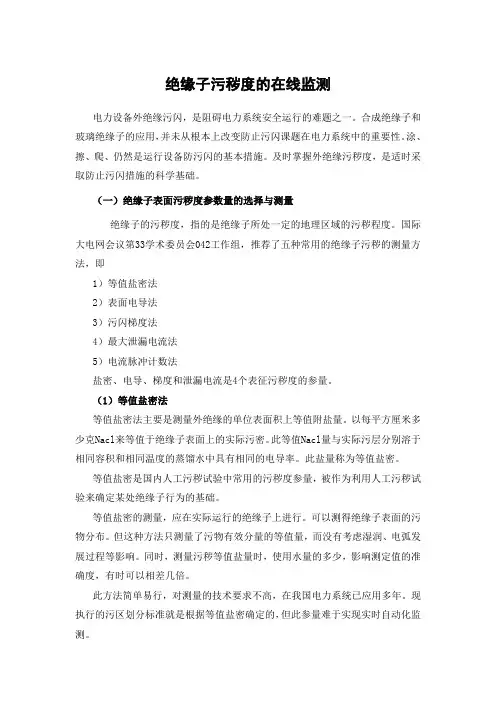

绝缘子污秽度的在线监测电力设备外绝缘污闪，是阻碍电力系统安全运行的难题之一。
合成绝缘子和玻璃绝缘子的应用，并未从根本上改变防止污闪课题在电力系统中的重要性。
涂、擦、爬、仍然是运行设备防污闪的基本措施。
及时掌握外绝缘污秽度，是适时采取防止污闪措施的科学基础。
（一）绝缘子表面污秽度参数量的选择与测量绝缘子的污秽度，指的是绝缘子所处一定的地理区域的污秽程度。
国际大电网会议第33学术委员会042工作组，推荐了五种常用的绝缘子污秽的测量方法，即1）等值盐密法2）表面电导法3）污闪梯度法4）最大泄漏电流法5）电流脉冲计数法盐密、电导、梯度和泄漏电流是4个表征污秽度的参量。
（1）等值盐密法等值盐密法主要是测量外绝缘的单位表面积上等值附盐量。
以每平方厘米多少克Nacl来等值于绝缘子表面上的实际污密。
此等值Nacl量与实际污层分别溶于相同容积和相同温度的蒸馏水中具有相同的电导率。
此盐量称为等值盐密。
等值盐密是国内人工污秽试验中常用的污秽度参量，被作为利用人工污秽试验来确定某处绝缘子行为的基础。
等值盐密的测量，应在实际运行的绝缘子上进行。
可以测得绝缘子表面的污物分布。
但这种方法只测量了污物有效分量的等值量，而没有考虑湿润、电弧发展过程等影响。
同时，测量污秽等值盐量时，使用水量的多少，影响测定值的准确度，有时可以相差几倍。
此方法简单易行，对测量的技术要求不高，在我国电力系统已应用多年。
现执行的污区划分标准就是根据等值盐密确定的，但此参量难于实现实时自动化监测。
盐密是一个平均的概念，时效性差。
又因污物成分的不同。
测量的结果可能会导致很大的差异。
（2）表面电导法表面电导实际上是流经污秽绝缘子的工频电流与施加电压之比。
绝缘子电导是决定绝缘子性能的表面综合状态（污层的污秽量和湿润度等），所以被认为是确定污秽度的合适方法。
此法反映污闪过程中积污和潮湿两个阶段。
为了测量污层表面电导，应在污层饱和受潮的条件下，在绝缘子上加适当高的工频交流电压U ，测其泄漏电流I ，表面电导G ＝I / U绝缘子的污层表面电导率))(/,/(⎰===X D dx f f k G fG πσ （1）这样求得的是整体绝缘子的平均表面表面电导率。

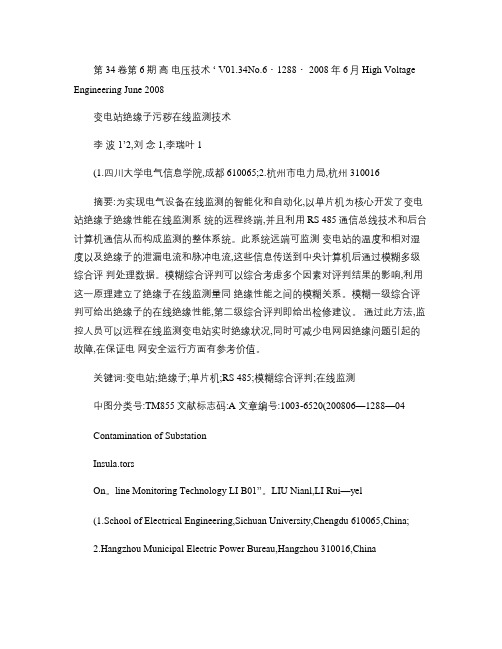

第34卷第6期高电压技术‘ V01.34No.6・1288・ 2008年 6月High Voltage Engineering June 2008变电站绝缘子污秽在线监测技术李波1’2,刘念1,李瑞叶1(1.四川大学电气信息学院,成都610065;2.杭州市电力局,杭州310016摘要:为实现电气设备在线监测的智能化和自动化,以单片机为核心开发了变电站绝缘子绝缘性能在线监测系统的远程终端,并且利用RS 485通信总线技术和后台计算机通信从而构成监测的整体系统。
此系统远端可监测变电站的温度和相对湿度以及绝缘子的泄漏电流和脉冲电流,这些信息传送到中央计算机后通过模糊多级综合评判处理数据。
模糊综合评判可以综合考虑多个因素对评判结果的影响,利用这一原理建立了绝缘子在线监测量同绝缘性能之间的模糊关系。
模糊一级综合评判可给出绝缘子的在线绝缘性能,第二级综合评判即给出检修建议。
通过此方法,监控人员可以远程在线监测变电站实时绝缘状况,同时可减少电网因绝缘问题引起的故障,在保证电网安全运行方面有参考价值。
关键词:变电站;绝缘子;单片机;RS 485;模糊综合评判;在线监测中图分类号:TM855文献标志码:A 文章编号:1003-6520(200806—1288—04Contamination of SubstationInsula.torsOn。
line Monitoring Technology LI B01”。
LIU Nianl,LI Rui—yel(1.School of Electrical Engineering,Sichuan University,Chengdu 610065,China;2.Hangzhou Municipal Electric Power Bureau,Hangzhou 310016,ChinaAbstract:It designs the RTU(Remote Terminal Unitfor on-line monitoring system to the insulator strings of sub‘ stations based on single-chip。
绝缘子污秽度的在线监测电力设备外绝缘污闪，是阻碍电力系统安全运行的难题之一。
合成绝缘子和玻璃绝缘子的应用，并未从根本上改变防止污闪课题在电力系统中的重要性。
涂、擦、爬、仍然是运行设备防污闪的基本措施。
及时掌握外绝缘污秽度，是适时采取防止污闪措施的科学基础。
（一）绝缘子表面污秽度参数量的选择与测量绝缘子的污秽度，指的是绝缘子所处一定的地理区域的污秽程度。
国际大电网会议第33学术委员会042工作组，推荐了五种常用的绝缘子污秽的测量方法，即1）等值盐密法2）表面电导法3）污闪梯度法4）最大泄漏电流法5）电流脉冲计数法盐密、电导、梯度和泄漏电流是4个表征污秽度的参量。
（1）等值盐密法等值盐密法主要是测量外绝缘的单位表面积上等值附盐量。
以每平方厘米多少克Nacl来等值于绝缘子表面上的实际污密。
此等值Nacl量与实际污层分别溶于相同容积和相同温度的蒸馏水中具有相同的电导率。
此盐量称为等值盐密。
等值盐密是国内人工污秽试验中常用的污秽度参量，被作为利用人工污秽试验来确定某处绝缘子行为的基础。
等值盐密的测量，应在实际运行的绝缘子上进行。
可以测得绝缘子表面的污物分布。
但这种方法只测量了污物有效分量的等值量，而没有考虑湿润、电弧发展过程等影响。
同时，测量污秽等值盐量时，使用水量的多少，影响测定值的准确度，有时可以相差几倍。
此方法简单易行，对测量的技术要求不高，在我国电力系统已应用多年。
现执行的污区划分标准就是根据等值盐密确定的，但此参量难于实现实时自动化监测。
盐密是一个平均的概念，时效性差。
又因污物成分的不同。
测量的结果可能会导致很大的差异。
（2）表面电导法表面电导实际上是流经污秽绝缘子的工频电流与施加电压之比。
绝缘子电导是决定绝缘子性能的表面综合状态（污层的污秽量和湿润度等），所以被认为是确定污秽度的合适方法。
此法反映污闪过程中积污和潮湿两个阶段。
为了测量污层表面电导，应在污层饱和受潮的条件下，在绝缘子上加适当高的工频交流电压U ，测其泄漏电流I ，表面电导G ＝I / U绝缘子的污层表面电导率))(/,/(⎰===X D dx f f k G fG πσ （1）这样求得的是整体绝缘子的平均表面表面电导率。
第1章绪论1.1概述1.1.1引言输电线路的绝缘子要求在大气过电压、内部过电压和长期运行电压下均能可靠运行。
但沉积在绝缘子表面的固体、液体和气体微粒与雾、露、毛毛雨、融冰、融雪等恶劣气象条件的同时作用，将使绝缘子的电气强度大大降低，从而使输电线路和变电站的绝缘子不仅可能在过电压作用下发生闪络。
更频繁的是在长期运行电压下发生污秽闪络，造成停电事故。
为了提高绝缘子运行的可靠性，通常采用定期人工清扫。
人工清扫基本为全计划方式，需要停电作业不仅消耗大量的人力、物力。
而且由于缺乏绝缘子污秽程度的实时信息。
计划式清扫不能做到杜绝事故的发生。
许多污闪事故均在两次清扫之间发生。
加强输电线路运行的现代化管理，进行线路防污闪在线监测，实现状态检修的要求已成为急待解决的课题。
绝缘子污闪的最直接原因是表面泄漏电流急剧增大。
泄漏电流是指在运行电压作用下污秽受潮时测得的流过绝缘子表面污层的电流，可通过测量泄漏电流的大小和变化来对绝缘子污秽进行判断。
本文借助GSM网络，成功研制了新型输电线路绝缘子泄漏电流在线监测系统。
对输电线路运行绝缘子串的泄漏电流、闪络脉冲、环境温湿度、风速、风向以及雨量等进行定时(20分钟、40分钟等，用户可设定)监测，可随时提供线路绝缘子表面污湿状况和预报警服务。
1.1.2污闪的危害污闪是区域性的问题，其显著特点是同时多点跳闸的几率高。
绝缘愈低，跳闸机率愈大，且重合成功率愈小。
华北电网1975-1985年统计表明，输电线路污闪跳闸重合成功率为27%。
1996-1997年，京、津、唐电网变电设备的几次污闪、重合也大都失败。
重合不良则意味着存在永久性故障，而多点故障则意味着多处供电失去电源，甚至于会造成大面积的污闪事故。
污闪的上述特点，是由其本身的特殊性造成的。
一个大、中型变电站，对地的绝缘设备大约有几百支甚至上千支；而变电站的进线、出线也有几条至十几条，在周围几十或上百平方公里的地区；大气的污染几乎是相近的，雾、雪、毛毛雨等潮湿的气象条件也几乎是相同的。

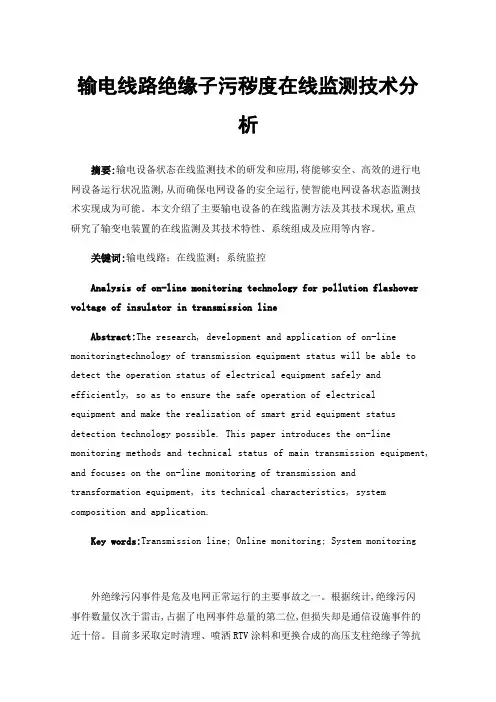

输电线路绝缘子污秽度在线监测技术分析摘要:输电设备状态在线监测技术的研发和应用,将能够安全、高效的进行电网设备运行状况监测,从而确保电网设备的安全运行,使智能电网设备状态监测技术实现成为可能。
本文介绍了主要输电设备的在线监测方法及其技术现状,重点研究了输变电装置的在线监测及其技术特性、系统组成及应用等内容。
关键词:输电线路；在线监测；系统监控Analysis of on-line monitoring technology for pollution flashover voltage of insulator in transmission lineAbstract:The research, development and application of on-line monitoringtechnology of transmission equipment status will be able to detect the operation status of electrical equipment safely and efficiently, so as to ensure the safe operation of electricalequipment and make the realization of smart grid equipment status detection technology possible. This paper introduces the on-line monitoring methods and technical status of main transmission equipment, and focuses on the on-line monitoring of transmission andtransformation equipment, its technical characteristics, system composition and application.Key words:Transmission line; Online monitoring; System monitoring外绝缘污闪事件是危及电网正常运行的主要事故之一。

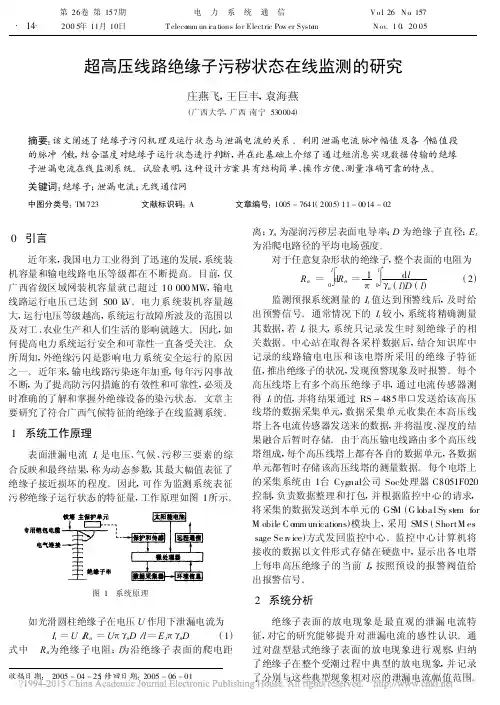

超高压线路绝缘子污秽状态在线监测的研究庄燕飞,王巨丰,袁海燕(广西大学,广西南宁530004)摘要:该文阐述了绝缘子污闪机理及运行状态与泄漏电流的关系。
利用泄漏电流脉冲幅值及各个幅值段的脉冲个数,结合温度对绝缘子运行状态进行判断,并在此基础上介绍了通过短消息实现数据传输的绝缘子泄漏电流在线监测系统。
试验表明,这种设计方案具有结构简单、操作方便、测量准确可靠的特点。
关键词:绝缘子;泄漏电流;无线通信网中图分类号:TM 723文献标识码:A 文章编号:1005-7641(2005)11-0014-02收稿日期:2005-04-25;修回日期:2005-06-010 引言近年来,我国电力工业得到了迅速的发展,系统装机容量和输电线路电压等级都在不断提高。
目前,仅广西省级区域网装机容量就已超过10000MW ,输电线路运行电压已达到500k V 。
电力系统装机容量越大,运行电压等级越高,系统运行故障所波及的范围以及对工、农业生产和人们生活的影响就越大。
因此,如何提高电力系统运行安全和可靠性一直备受关注。
众所周知,外绝缘污闪是影响电力系统安全运行的原因之一。
近年来,输电线路污染逐年加重,每年污闪事故不断,为了提高防污闪措施的有效性和可靠性,必须及时准确的了解和掌握外绝缘设备的染污状态。
文章主要研究了符合广西气候特征的绝缘子在线监测系统。
1 系统工作原理表面泄漏电流I t 是电压、气候、污秽三要素的综合反映和最终结果,称为动态参数,其最大幅值表征了绝缘子接近损坏的程度。
因此,可作为监测系统表征污秽绝缘子运行状态的特征量,工作原理如图1所示。
图1 系统原理如光滑圆柱绝缘子在电压U 作用下泄漏电流为I t =U /R n =U πγn D /l =E t πγn D(1)式中 R n 为绝缘子电阻;l 为沿绝缘子表面的爬电距离;γn 为湿润污秽层表面电导率;D 为绝缘子直径;E t 为沿爬电路径的平均电场强度。
对于任意复杂形状的绝缘子,整个表面的电阻为R n =∫l0d R n =1π∫l0d l γn (l )D (l )(2)监测预报系统测量的I t 值达到预警线后,及时给出预警信号。
绝缘子污秽度的在线监测电力设备外绝缘污闪，是阻碍电力系统安全运行的难题之一。
合成绝缘子和玻璃绝缘子的应用，并未从根本上改变防止污闪课题在电力系统中的重要性。
涂、擦、爬、仍然是运行设备防污闪的基本措施。
及时掌握外绝缘污秽度，是适时采取防止污闪措施的科学基础。
（一）绝缘子表面污秽度参数量的选择与测量绝缘子的污秽度，指的是绝缘子所处一定的地理区域的污秽程度。
国际大电网会议第33学术委员会042工作组，推荐了五种常用的绝缘子污秽的测量方法，即1）等值盐密法2）表面电导法3）污闪梯度法4）最大泄漏电流法5）电流脉冲计数法盐密、电导、梯度和泄漏电流是4个表征污秽度的参量。
（1）等值盐密法等值盐密法主要是测量外绝缘的单位表面积上等值附盐量。
以每平方厘米多少克Nacl来等值于绝缘子表面上的实际污密。
此等值Nacl量与实际污层分别溶于相同容积和相同温度的蒸馏水中具有相同的电导率。
此盐量称为等值盐密。
等值盐密是国内人工污秽试验中常用的污秽度参量，被作为利用人工污秽试验来确定某处绝缘子行为的基础。
等值盐密的测量，应在实际运行的绝缘子上进行。
可以测得绝缘子表面的污物分布。
但这种方法只测量了污物有效分量的等值量，而没有考虑湿润、电弧发展过程等影响。
同时，测量污秽等值盐量时，使用水量的多少，影响测定值的准确度，有时可以相差几倍。
此方法简单易行，对测量的技术要求不高，在我国电力系统已应用多年。
现执行的污区划分标准就是根据等值盐密确定的，但此参量难于实现实时自动化监测。
盐密是一个平均的概念，时效性差。
又因污物成分的不同。
测量的结果可能会导致很大的差异。
（2）表面电导法表面电导实际上是流经污秽绝缘子的工频电流与施加电压之比。
绝缘子电导是决定绝缘子性能的表面综合状态（污层的污秽量和湿润度等），所以被认为是确定污秽度的合适方法。
此法反映污闪过程中积污和潮湿两个阶段。
为了测量污层表面电导，应在污层饱和受潮的条件下，在绝缘子上加适当高的工频交流电压U ，测其泄漏电流I ，表面电导G ＝I / U绝缘子的污层表面电导率))(/,/(⎰===X D dx f f k G fG πσ （1）这样求得的是整体绝缘子的平均表面表面电导率。
表面电导法测量比较麻烦，测量的分散性也较大，同时还受污秽分布不均匀的影响。
又由于绝缘子的结构形式，金属附件部位污层间断等因素对表面电导率测量值的影响（如脚、帽的存在），对测量电压和作用时间都有要求。
即需要容量较大、内阻足够小的电源来完成。
因此，此方法的应用受到一定的限制。
局部表面电导率的测量方法，可以克服整体平均与积分表面电导率存在的问题。
但是由于测量方法不同，测量结果也不同。
这两个参数有一定的联系，但并不等价。
（3）绝缘子闪络梯度法绝缘子闪络梯度是单位泄漏距离污闪电压。
即工频污闪电压除以绝缘子泄漏距离的总长度。
此法反映污闪全部过程。
污闪电压梯度和污闪电压的本质是一样的。
它们是表征绝缘子性能的最直接的污秽参量。
测量现场闪络的方法如下。
安装各种型式及不同长度的绝缘子串。
采用自动重合型式断路器，操作接通或断开恒压电源：1）采用不同长度的绝缘子串分别和熔丝串联与电源接连。
最短绝缘子串闪络后，利用熔丝动作，使闪络串被辨别出来，并防止进一步的闪络，或者使绝缘子串完全隔离开来。
2）在不同长度的绝缘子串上增加它的长度，经过指定时间后，可找到最小的耐受长度。
为了得到比较可靠的统计数据，试验可以重复多次。
一种较快的和更满意的方法，是设置多个各种长度的绝缘子串试品，从每种长度的闪络百分率来估计闪络概率。
3）另一种方法是：在每串绝缘子链上装熔丝，每次闪络熔断一根熔丝，增加一片绝缘子，最终每串绝缘子将增长到耐受水平的有效长度。
绝缘子闪络梯度法的优点是试验真实绝缘子，并测量它们的污闪性能。
但此方法费用较大，对电源设备及测量仪器的要求很高。
同时，现场测量不容易捕捉到时机，由于自然污秽的积污水平达到临界状态，与引起污闪的气象条件不可能同时发生，往往是污秽度已经达到临界水平，但没有出现充分的潮湿的条件而测量不到临界的污闪电压。
此法现场运用受设备和条件的限制，普遍使用有难度。
（4）最大泄漏电流法最大泄漏电流（I h ）是指在指定的时间内，在运行电压作用下的绝缘子上，记录到的最大峰值脉冲电流。
一般被认为是可用于测量地区污秽程度的合适参数。
假如，同一绝缘子在现场暴露于自然污秽中，并且在运行电压下受潮，可以记录到最大泄漏电流I h ，对此绝缘子的地区污秽，可以用此最大泄漏电流I h 来代表。
在线监测最大泄漏电流I h 的方法与实验室测量方法基本一致。
示意图如图1。
专用环型电流传感器，安装于绝缘子的接地端，即套在最后一片绝缘子的挂环处。
利用人工污秽试验方法，在指定的施加电压U 下，可以测量作为污秽度S图1 泄漏电流测量示意图函数的最大泄漏电流I h。
泄漏电流I h的大小随着试品的湿润程度的增加而增加。
在饱和受潮的条件下，I h达到最大值。
随着污液的流失，I h也会减小。
试验可得到I h－S关系曲线，也可以对指定污秽度，得到I h与施加电压的函数。
因此，采用此法便于把现场和实验室测量进行比较，可以连续记录气象条件和施加电压对污秽绝缘子的联合影响。
它可用作统计基础，确定地区污秽度。
也可根据泄漏电流的测量，采用统计的方法决定污闪危险性。
当I h增加到或超过临界电流I c时，就可能会发生闪络。
相应施加的电压值是临界电压U c，临闪前半周期泄漏电流脉冲峰值的下限I max，被认为非常接近于I c的理论值。
所以泄漏电流的临界值也能被试验决定。
目前，国内普遍采用此法作为绝缘子污秽在线监测与报警设备的基本工作原理。
（5）泄漏电流脉冲记数法运行电压下，记录一定周期内流经绝缘子表面超过某一幅值的泄漏电流脉冲数，称为泄漏电流脉冲记数法。
电流脉冲频率和幅值增加到一定程度时，绝缘子发生污秽闪络。
因此可将泄漏电流脉冲幅值和重复率的某一定值作为污秽绝缘子临界闪络的条件。
采用电子计算机技术，测量泄漏电流脉冲容易、准确和可靠。
还可根据要求，通过测量全电流波形来完成。
如图1，采用专用的污秽泄漏电流监测仪，来完成对泄漏电流脉冲的记录处理工作，分别对预先标定的多个不同幅值的泄漏电流脉冲进行计数。
此法同样综合反映了污闪的全部过程。
根据经验，脉冲计数可被用于监测污秽绝缘子的状况和给出污闪报警信号。
这对于监督绝缘子是否需要带电冲洗和喷涂RTV涂料较适宜。
此方法经济、可靠，并能在正常运行条件下，对大量绝缘子提供连续监督、分析比较以及评价的依据。
因此在我国和一些其他国家地区都有应用。
（6）几个参量的综合评价污闪全过程包括：积污、潮湿、干带和局部电弧发展四个阶段。
等值盐密法只反映了积污的一个阶段。
表面电导法反映了污闪过程中的积污和潮湿二个阶段。
泄漏电流脉冲记数法、最大电流法和绝缘子闪污梯度法都反映了闪污全过程。
并能够在污闪发生之前测定出污秽严重程度并给予报警。
比较上述几种方法可知，采用泄漏电流最大幅值和泄漏电流脉冲数这两个泄漏电流特征量，来表示绝缘子污秽度的参数是较为理想的，不仅易接近绝缘子污秽实况，而且可实现在线监测与报警。
（二）污秽度的报警（1）污秽绝缘子的泄漏电流预警参量前面已经指出I h、N及I m在表征污闪过程方面的作用；I h增大表示绝缘子表面污秽加重；N出现表示有干带电弧发生，同时也预示绝子表面污层的电阻降到引起干带和电弧的数值；高幅值电流脉冲增加预示闪络即将到来。
I min为确定高幅值电流脉冲计数门坎提供了一个参考值。
由此，对绝缘子的污秽报警应由绝缘子表面的污秽程度报警，和绝缘子的耐污能力报警这二部部分组成。
（2）污秽度报警利用运行电压下的最大泄漏电流（I h）带宽作为一个对污秽程度的报警区，设定带宽的下限为门坎，根据三种不同的ESDD分为三个门坎，表示三个不同的污秽程度挡。
第一个门坎下的范围为安全区，带宽内为预警区，带宽上限的部分为严重区。
以盐密为0.05时泄漏电流（I h）值的下限为基点（0.05级区），泄漏电流（I h）值达到和超过这一挡的上限值时，即进入了盐密为0.1的污秽程度区（0.1级区）。
当泄漏电流（I h）值达到和超过中挡的上限值时，即进入了盐密为0.2的污秽程度区（0.2级区）。
若泄漏电流（I h）值达到和超过高挡的上限值时，即进入了严重危险区。
一旦被监测的泄漏电流（I h）幅值大于设定的几个门坎值时，即对绝缘子提出不同污秽状况的报警。
（3）绝缘子耐污能力的报警绝缘子耐污能力的测试，主要表现泄漏电流脉冲是否足够大，和污层电阻是否足够低。
也就是说假如污秽一定的情况下，周围及大气环境是否持续恶劣，即是否长时间的湿润。
能否将泄漏电流脉冲放电转变成电弧，电弧维持然绕和逐步发展的条件是否具备。
幅值超过一定值的脉冲数，可以作为指示绝缘子闪络与否的条件。
由此可确定污秽绝缘子，污秽报警条件的判断标准。
影响绝缘子闪络的其他因素的任何改变，都会通过绝缘子泄漏电流特征量的变化清楚地反映出来。
当泄漏电流脉冲数超过一定值，且重复率达到一定水平，即是污秽绝缘子临近闪络的条件。
过去，盐密的测量仅停留在对绝缘子污秽定型的分析上，现在对绝缘子污秽泄漏电流的测量，就可以对绝缘子的污秽进行量化分析。
因此，对于掌握地区污秽度的变化，只需在现场长期地监测运行中绝缘子表面的泄漏电流的特征量，同步跟踪周围环境参量，以及与泄漏电流相关的其他参量的变化。
如所处地的环境温度、大气湿度、运行电压幅值、频率等。
它们将帮助技术人员更好地分析获得I h及N n信息。
建立起天然污秽绝缘子泄漏电流数据库，也就能及时掌握运行中绝缘子的污秽状况。
（三）绝缘子表面泄漏电流测量（1）传感器现场安装利用流经绝缘子表面的泄漏电流作为监测对象，采用全屏蔽式电流传感器取样。
对于直流，用取样电阻获取泄漏电流信号。
被监测的信号经隔离、滤波、放大后，送入A/D模－数转换至计算机同一分析、判断、归档处理。
图4－71为传感器现场安装示意图。
图2 传感器现场安装示意图（2）污秽泄漏电流的取样1）交流污秽泄漏电流的取样。
交流传感器是一个特制的环形线圈，它被安装在运行现场悬式绝缘子最后一片（接地端）的挂环处。
也可以安装于柱式绝缘子的接地引下线上（见图2）。
视被监测设备而定，它仅对沿绝缘串表面流过的泄漏电流敏感。
为了方便现场取样安装，取样传感器也可采用环形开口线圈，像钳形电流表取样端一样。
但是采用这种开口传感器长期用于现场运行，抗干扰与密封问题还有待进一步解决。
2）直流污秽泄漏电流的取样。
直流污秽泄漏电流的取样，也可以采用交流式电流传感器取样。
但存在一定的问题。
直流传感器原理较复杂，要进行补偿，且信号容易失真。
优点是磁隔离、简单、比较安全。
另一种可行的取样方式是采用电阻取样。
即采用一个具有过电压自动保护的取样箱获取信号。
