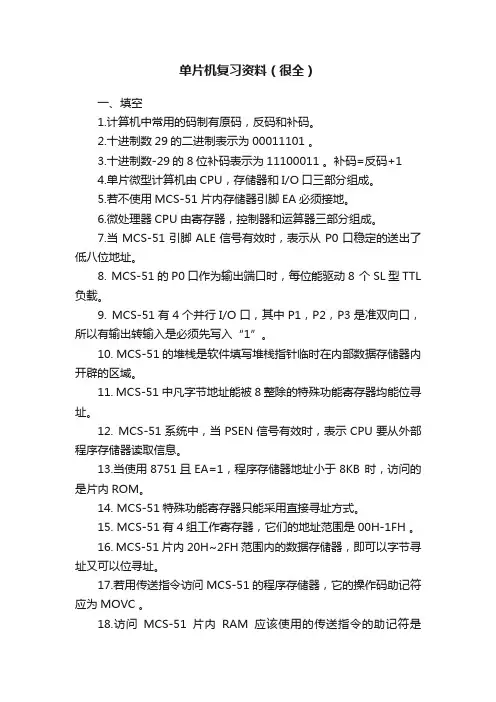

单片机复习资料(很全)一、填空1.计算机中常用的码制有原码,反码和补码。
2.十进制数29的二进制表示为00011101 。
3.十进制数-29的8位补码表示为11100011 。
补码=反码+14.单片微型计算机由CPU,存储器和I/O口三部分组成。
5.若不使用MCS-51片内存储器引脚EA必须接地。
6.微处理器CPU由寄存器,控制器和运算器三部分组成。
7.当MCS-51引脚ALE信号有效时,表示从P0口稳定的送出了低八位地址。
8. MCS-51的P0口作为输出端口时,每位能驱动8 个SL型TTL 负载。
9. MCS-51有4个并行I/O口,其中P1,P2,P3是准双向口,所以有输出转输入是必须先写入“1”。
10. MCS-51的堆栈是软件填写堆栈指针临时在内部数据存储器内开辟的区域。
11. MCS-51中凡字节地址能被8 整除的特殊功能寄存器均能位寻址。
12. MCS-51系统中,当PSEN信号有效时,表示CPU要从外部程序存储器读取信息。
13.当使用8751且EA=1,程序存储器地址小于8KB 时,访问的是片内ROM。
14. MCS-51特殊功能寄存器只能采用直接寻址方式。
15. MCS-51有4组工作寄存器,它们的地址范围是00H-1FH 。
16. MCS-51片内20H~2FH范围内的数据存储器,即可以字节寻址又可以位寻址。
17.若用传送指令访问MCS-51的程序存储器,它的操作码助记符应为MOVC 。
18.访问MCS-51片内RAM应该使用的传送指令的助记符是MOV 。
19.当MCS-51使用间接寻址方式访问片内RAM高128B时,会产生错误。
20.设计8031系统时,P2 口不能用作一般I/O口。
21. MCS-51可扩展片外RAM 64 KB,但当外扩I/O口后,其外部RAM寻址空间将减小。
22.计算机的系统总线有地址总线,控制总线和数据总线。
23.输入输出设备是计算机与外部世界交换信息的。

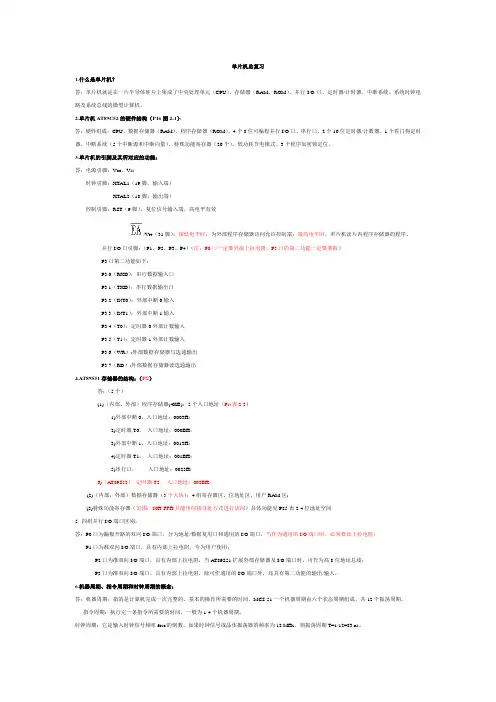

单片机总复习1.什么是单片机?答:单片机就是在一片半导体硅片上集成了中央处理单元(CPU)、存储器(RAM、ROM)、并行I/O口、定时器/计时器、中断系统、系统时钟电路及系统总线的微型计算机。
2.单片机AT89C52的硬件结构(P16图2-1):答:硬件组成:CPU、数据存储器(RAM)、程序存储器(ROM)、4个8位可编程并行I/O口、串行口、2个16位定时器/计数器、1个看门狗定时器、中断系统(5个中断源和中断向量)、特殊功能寄存器(26个)、低功耗节电模式、3个程序加密锁定位。
3.单片机的引脚及其所对应的功能:答:电源引脚:V CC、V SS时钟引脚:XT AL1(19脚,输入端)XT AL2(18脚,输出端)控制引脚:RST(9脚),复位信号输入端,高电平有效/V PP(31脚):接低电平时,为外部程序存储器访问允许控制端;接高电平时,单片机读片内程序存储器的程序。
并行I/O口引脚:(P1、P2、P3、P4)(注:P0口一定要外接上拉电阻,P3口的第二功能一定要掌握)P3口第二功能如下:P3.0(RXD):串行数据输入口P3.1(TXD):串行数据输出口P3.2(INT0):外部中断0输入P3.3(INT1):外部中断1输入P3.4(T0):定时器0外部计数输入P3.5(T1):定时器1外部计数输入P3.6(WR):外部数据存储器写选通输出P3.7(RD):外部数据存储器读选通输出4.AT89S51存储器的结构:(P22)答:(5个)(1)(内部,外部)程序存储器(4KB):5个入口地址(P24表2-3)1)外部中断0,入口地址:0003H;2)定时器T0,入口地址:000BH;3)外部中断1,入口地址:0013H;4)定时器T1,入口地址:001BH;5)串行口,入口地址:0023H;6)(AT89S52)定时器T2, 入口地址:002BH;(2)(内部,外部)数据存储器(3个大块):4组寄存器区、位地址区、用户RAM区;(3)特殊功能寄存器(范围:80H-FFH,只能用间接寻址方式进行访问)具体功能见P25表2-4位地址空间.5. 四组并行I/O端口区别:答:P0口为漏极开路的双向I/O端口,分为地址/数据复用口和通用的I/O端口,当作为通用的I/O端口时,必须要加上拉电阻;P1口为准双向I/O端口,具有内部上拉电阻,专为用户使用;P2口为准双向I/O端口,具有内部上拉电阻,当AT89S51扩展外部存储器及I/O端口时,可作为高8位地址总线;P3口为准双向I/O端口,具有内部上拉电阻,除可作通用的I/O端口外,还具有第二功能的输出/输入。
2-1填空1..微处器由寄存器、控制器和运算器三部分组成..2.当MCS-51引脚ALE信号有效时,表示从Po口稳定地送出了低8位地址.3.MCS-51的堆栈是软件填写堆栈指针临时在_片内数据存储器内开辟的区域.4.MCS-51中凡字节地址能被_8整除的特殊功能寄存器均能寻址.5.MCS-51有4组工作寄存器,它们的地址范围是00H~1FH.6.MCS-51片内20H~2FH范围内的数据存储器,既可以字节寻址又可以位寻址.7.计算机的系统总线有地址总线、控制总线和数据总线。
8.80C51含4KB掩膜ROM。
9.80C51在物理有4个独立的存储空间。
10.一个机器周期等于6个状态周期,振荡脉冲2分频后产生的时钏信号的周期定义为状态周期。
2-2判断1.我们所说的计算机实质上是计算机的硬件系统与软件系统的总称。
(√)3.MCS-51的程序存储器只是用来存放程序的。
(×)存放程序和表格常数。
6.当MCS-51上电复位时,堆栈指针SP=00H。
(×)。
SP=07H10.MCS-51是微处理器。
(×)不是。
11.MCS-51的串行接口是全双工的。
(√)12.PC存放的是当前执行的指令。
(×)是将要执行的下一条指令的地址。
13.MCS-51的特殊功能寄存器分布在60H~80H地址范围内。
(×)80H~FFH。
14.MCS-51系统可以没有复位电路。
(×)不可以。
复位是单片机的初始化操作。
15.要MCS-51系统中,一个机器周期等于1.5μs。
(×)若晶振频率屡8MHz,才可能为1.5μs2-3问答题1、8051单片机存储器的组织结构是怎样的?答:8051存储器包括程序存储器和数据存储器,从逻辑结构上看,可以分为三个不同的空间:(1)64KB的程序存储器地址空间:0000H~FFFFH,其中0000H~0FFFH为片内4KB的ROM 地址空间,1000H~FFFFH为外部ROM地址空间;(2)256B的内部数据存储器地址空间,00H~FFH,分为两大部分,其中00H~7FH(共128B 单元)为内部静态RAM的地址空间,80H~FFH为特殊功能寄存器的地址空间,21个特殊功能寄存器离散地分布在这个区域;(3)64KB的外部数据存储器地址空间:0000H~FFFFH,包括扩展I/O地址空间。

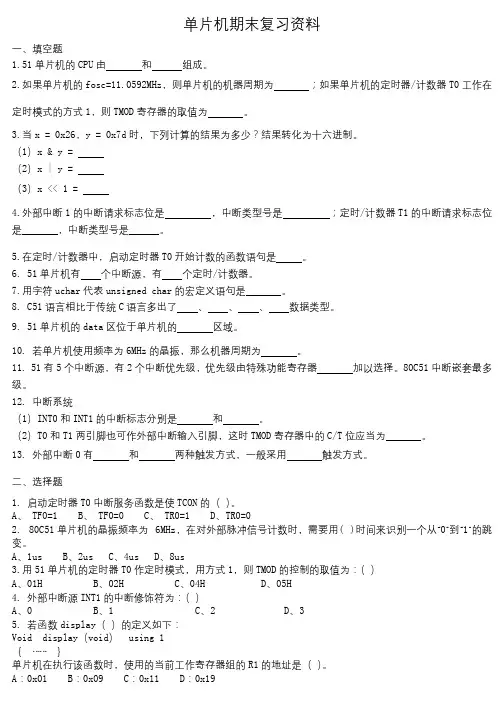

单片机期末复习资料一、填空题1.51单片机的CPU由和组成。
2.如果单片机的fosc=11.0592MHz,则单片机的机器周期为;如果单片机的定时器/计数器T0工作在定时模式的方式1,则TMOD寄存器的取值为。
3.当x = 0x26,y = 0x7d时,下列计算的结果为多少?结果转化为十六进制。
(1)x & y =(2)x | y =(3)x << 1 =4.外部中断1的中断请求标志位是,中断类型号是;定时/计数器T1的中断请求标志位是,中断类型号是。
5.在定时/计数器中,启动定时器T0开始计数的函数语句是。
6. 51单片机有个中断源,有个定时/计数器。
7.用字符uchar代表unsigned char的宏定义语句是。
8. C51语言相比于传统C语言多出了、、、数据类型。
9. 51单片机的data区位于单片机的区域。
10. 若单片机使用频率为6MHz的晶振,那么机器周期为。
11. 51有5个中断源,有2个中断优先级,优先级由特殊功能寄存器加以选择。
80C51中断嵌套最多级。
12. 中断系统(1)INT0和INT1的中断标志分别是和。
(2)T0和T1两引脚也可作外部中断输入引脚,这时TMOD寄存器中的C/T位应当为。
13. 外部中断0有和两种触发方式,一般采用触发方式。
二、选择题1. 启动定时器T0中断服务函数是使TCON的()。
A、 TF0=1B、 TF0=0C、 TR0=1D、TR0=02. 80C51单片机的晶振频率为6MHz,在对外部脉冲信号计数时,需要用( )时间来识别一个从“0”到“1”的跳变。
A、1usB、2usC、4usD、8us3.用51单片机的定时器T0作定时模式,用方式1,则TMOD的控制的取值为:()A、01HB、02HC、04HD、05H4. 外部中断源INT1的中断修饰符为:()A、0B、1C、2D、35. 若函数display()的定义如下:Void display(void) using 1{……}单片机在执行该函数时,使用的当前工作寄存器组的R1的地址是()。
单片机复习资料(仅供参考)一、填空题1、MSC-51单片机的堆栈区只可设置在数据存储器,堆栈寄存器SP是8位寄存器。
2、MSC-51单片机外部中断请求信号有脉冲触发和电平触发方式,在电平方式下,当采集到INT0、INT1的有效信号为1时,激活外部中断。
3、十六进制数DA转换为十进制数是218,二进制数10110110转换为十六进制数是B6。
4、PCON寄存器中与串行通信有关的只有D7位(SMOD),该位为波特率倍增位。
当SMOD=1时,串行口波特率增加一倍;当SMOD=0时,串行口波特率为设定值。
5、定时器的计数方式是对自T0,T1引脚的脉冲计数,输入的外部脉冲在负跳变时有效,计数器加1。
定时功能也是通过计数器计数来实现的,定时功能下的计数脉冲来自单片机内部的时钟电路。
6、编写子程序和中断服务程序时,必须注意现场的保护和恢复。
7、MSC-51单片机外部总线分别是数据总线、地址总线和控制总线。
8、MSC-51单片机内部提供2个可编程的16位定时/计数器,定时器有4种工作方式。
9、设X=5AH,Y=36H,则X与Y“或”运算结果为7EH,X与Y“异或”运算结果为6CH。
10、若采用12MHz的晶体振荡器,则MSC-51单片机的振荡周期83ns,机器周期为1us。
11、当定时/计数器工作方式寄存器TMOD中的功能选择位C/T 为0时,工作于定时方式。
12、DPTR在访问外部数据存储器时作地址指针使用,DPTR是16位寄存器。
13、串行通信工作在方式3时,对于TH0智能作定时功能使用,同时借用了定时/计数器1的运行控制位TR1 和溢出标志位TF1,并占用了T1的中断源。
TH0启动和停止受TR1控制,而计数溢出时则置位TF1。
14、串行口方式2接受到的第9位数据送SCON存器的TB8位中保存。
15、子程序返回命令是RET,中断子程序返回指令是RETI。
16、单片机与普通计算机的不同之处在于其将微处理器、存储器和各种输入输出口三部分集成于一块芯片上。
(完整word版)单片机期末复习资料(完全版)◆单片机期末考试题型:第一题:填空题(30分),总30小空,每空1分第二题:判断题(15分),总15小题,每题1分第三题:简答题(30分),总6小题,每题5分,本题包括程序分析题第四题:编程题(25分),总2小题◆复习资料要点:教材+ 平时作业+ 实验报告(简答题和程序题主要复习课后习题和实验题)◆主要复习知识点:第一章微机计算机系统的基本知识1.单片机就是在一片硅片上集成了中央处理器、随机存储器、只读存储器、中断系统、定时/计数器和多种I/O口的微型计算机系统,该系统不带外部设备。
从组成和功能上看,它已经具备了计算机系统的基本属性,所以也可以称其为单片微型计算机,简称单片机。
2.微型处理器是单片机的核心。
它主要由三部分组成:寄存器阵列、运算器和控制器、3.程序计数器PC,专门用于存放现行指令的16位地址。
CPU就是根据PC中的地址到ROM中读取程序指令。
每当取出现行指令一个字节后,PC就自动加1,PC+1→PC,当遇到转移指令或子程序时,PC内容会被指定的地址取代,实现程序转移。
PC用于存放CPU下一条要执行的指令地址,是一个16位的专用寄存器。
(PC的功能与作用)4.运算器用来完成算术运算和逻辑运算操作,是处理信息的主要部件。
运算器主要由累加器A、状态寄存器PSW、算术运算单元ALU组成。
①累加器A,用来存放参与算术运算和逻辑运算的一个操作数和运算结果。
②状态字寄存器,用来保存ALU操作运算的条件标志,如进位标志、奇偶标志等。
③算术运算单元ALU,由加法器和其他逻辑电路组成,其基本功能是进行加法和移位运算,由此实现其他各种算术和逻辑运算。
5.控制器是分析和执行指令的部件,控制器只要由程序计数器PC、指令寄存器和指令译码器组成。
6.总线是用于传送信息的公共途径。
总线可以分为数据总线、地址总线、控制总线。
7.数据总线DB:数据线D0~D7共8位,由P0提供,分时输送低8位地址(通过地址锁存器锁存)和8位数据信息。
◆主要复习知识点:第一章微机计算机系统的基本知识1.单片机就是在一片硅片上集成了中央处理器、随机存储器、只读存储器、中断系统、定时/计数器和多种I/O口的微型计算机系统,该系统不带外部设备。
从组成和功能上看,它已经具备了计算机系统的基本属性,所以也可以称其为单片微型计算机,简称单片机。
2.微型处理器是单片机的核心。
它主要由三部分组成:寄存器阵列、运算器和控制器、3.程序计数器PC,专门用于存放现行指令的16位地址。
CPU就是根据PC中的地址到ROM中读取程序指令。
每当取出现行指令一个字节后,PC就自动加1,PC+1→PC,当遇到转移指令或子程序时,PC内容会被指定的地址取代,实现程序转移。
PC用于存放CPU下一条要执行的指令地址,是一个16位的专用寄存器。
(PC的功能与作用)4.运算器用来完成算术运算和逻辑运算操作,是处理信息的主要部件。
运算器主要由累加器A、状态寄存器PSW、算术运算单元ALU组成。
①累加器A,用来存放参与算术运算和逻辑运算的一个操作数和运算结果。
②状态字寄存器,用来保存ALU操作运算的条件标志,如进位标志、奇偶标志等。
③算术运算单元ALU,由加法器和其他逻辑电路组成,其基本功能是进行加法和移位运算,由此实现其他各种算术和逻辑运算。
5.控制器是分析和执行指令的部件,控制器只要由程序计数器PC、指令寄存器和指令译码器组成。
6.总线是用于传送信息的公共途径。
总线可以分为数据总线、地址总线、控制总线。
7.数据总线DB:数据线D0~D7共8位,由P0提供,分时输送低8位地址(通过地址锁存器锁存)和8位数据信息。
数据总线是双向的,可以从CPU输出,也可以从外部输入到CPU。
8.地址总线AB:地址线A0~A15共16位,P2口提供高8位地址A8~A15,P0口经地址锁存器提供低8位地址A0~A7。
片外存储器可寻址范围达到64KB(即65536字节)。
9.控制总线CB:控制总线由P3口的第二功能P3.6、P3.7H和3根独立的控制线ALE、EA和PSEN组成。
10.存储器是用来存储数据和程序的部件。
按其功能来分,存储器可以分为随机存储器(RAM)和只读存储器(ROM)两大类。
11.RAM:可以随机写入读出,读写速度快,读写方便。
缺点是电源断电后,被存储的信息会丢失。
RAM主要用于存放各种数据。
12.ROM:一般用来存放固定的数据和程序。
其特点是信息写入后,能长期保存,不会因断电而丢失。
所谓“只读”指不能写入。
13.(基本了解)ROM的5种不同形式:①MaskROM(淹膜ROM) ②OTPROM ③EPROM ④E²PROM ⑤FlashROM14.单片机程序设计语言可分为三类:机器语言、汇编语言和高级语言①机器语言:机器语言是计算机可以识别和直接执行的语言,它由一组二进制代码组成,不同的微处理器机器语言也不同。
②汇编语言:用助记符替代机器语言中的操作码,用十六进制数代替二进制数。
计算执行时,必须将汇编语言翻译成机器语言。
汇编语言和机器语言一样,微处理器不同,汇编语言也不同,即不同的微处理器采用不同的汇编语言。
■思考与练习:➢ 1.1什么是单片机?答:单片机就是在一片硅片上集成了中央处理器、随机存储器、只读存储器、中断系统、定时/计数器和多种I/O口的微型计算机系统,该系统不带外部设备。
从组成和功能上看,它已经具备了计算机系统的基本属性,所以也可以称其为单片微型计算机,简称单片机。
➢ 1.2单片机的基本组成有哪些?答:单片机由中央处理器、随机存储器、只读存储器、中断系统、定时/计数器和多种I/O口组成。
第二章单片机的硬件结构(重点复习)15.(简答题)80C51单片机有4个8位的双向并行输入/输出(I/O)端口,称为P0口、P1口、P2口和P3口。
①P0口:P0口是一个双功能的8位并行I/O口,可用作输入/输出端口,又可作地址/数据总线分时传输时低8位地址和8位数据。
②P1口:P1口是单一功能的并行I/O口,只用作通用的数据输入/输出口。
③P2口:P2口是一个双功能的8位并行I/O,可用作通用的输入/输出口,又可用作高8位地址总线。
④P3口:P3口是一个双功能的8位并行I/O口,它的第一功能是通用输入/输出口,作第二功能用时,各引脚定义如下:⑴P3.0:RXD串行口输入;⑵P3.1:TXD串行口输出;⑶P3.2:外部中断0输入;⑷P3.3:外部中断1输入;⑸P3.4:T0定时/计数器0外部计数脉冲输入;⑹P3.5:T1定时/计数器1外部计数脉冲输入;⑺P3.6:片外数据存储器写选通讯号输出;⑻P3.7:片外数据存储器读选通讯号输出。
16.基本时序单位单片机的时序单位有:◆振荡周期:晶振的振荡周期,又称时钟周期,为最小的时序单位。
◆状态周期:振荡频率经单片机内的二分频器分频后提供给片内CPU的时钟周期。
因此,一个状态周期包含2个振荡周期。
◆机器周期:1个机器周期由6个状态周期即12个振荡周期组成。
是计算机执行一种基本操作(如取指令,读存储器,写存储器等)的时间单位。
◆指令周期:执行一条指令所需的时间。
一个指令周期由1~4个机器周期组成,依据指令不同而不同。
4种时序单位中,振荡周期和机器周期是单片机内计算其他时间值(例如,波特率、定时器的定时时间等)的基本时序单位。
例:单片机外接晶振频率fosc= 12MHZ时的各种时序单位:◆振荡周期=1/fosc=1/12MHZ=0.0833us;◆状态周期=2/fosc=2/12MHZ=0.167us;◆机器周期=12/fosc=12/12MHZ=1us;◆指令周期=(1~4)机器周期=1~4us 。
17.MCS-51的存储器结构与常见的微型计算机的配置方法不同,采用哈佛结构它将程序存储器和数据存储器分开,各有自己的寻址方式、控制信号和功能。
程序存储器用来存放程序、始终要保留的表格、常数。
数据存储器存放程序运行中所需要的数据和结果(常数和变量)。
18.从物理空间(实际结构)看,MCS-51有四个存储器地址空间:片内数据存储器、片外数据存储器、片内程序存储器、片外程序存储器19. 从逻辑上(使用角度)看,MCS-51有三个存储器空间:片内、片外统一编址的程序存储器,片外数据存储器,片内数据存储器20.程序存储器中的几个特殊地址的使用:地址用途0000H 复位操作后的程序入口0003H 外部中断0服务程序入口000BH 定时器0中断服务程序入口0013H 外部中断1服务程序入口001BH 定时器1中断服务程序入口0023H 串行口中断服务程序入口21.外部数据存储器作用:用于存放随机读写的数据。
◆外部数据存储器包括两部分空间:①外部RAM ②扩展的I/O口地址◆内部数据存储器(单元数少,但最复杂)特殊功能寄存器空间,离散分布,作数据缓冲器、标志位等22.程序存储器与外部数据存储器的比较◆相同:地址线A15~A0◆不同:访问的指令不同,读写信号不同。
访问程序寄存器的指令为MOVC指令,访问外部数据存储器的指令为MOVX指令;程序寄存器:只读,PSEN作为外部ROM读信号;外部数据存储器:可读写,RD作为读信号,WR作为写信号。
23.工作寄存器区的选择RS1:程序状态寄存器PSW的D4位;RS0:程序状态寄存器PSW的D3位;复位时,自动选中0区。
一旦选中其中一个区,其它三区只能作为普通RAM单元使用,而不能作为工作寄存器使用。
设置多个工作寄存器区可以方便保护现场。
24.字节地址与位地址在使用上如何区别?例:MOV C,20HMOVA,20H位操作指令MOV C,20H 位地址只有1bit(小圆区域)字节操作指令MOV A,20H 字节地址共8bit(大椭圆区域)25.位地址空间组成及位地址表示法⑴内部数据存储器的20H~2FH共16个单元可按位寻址,128位;例1:位地址1EH= 23H . 6即字节单元23H的D6位⑵专用寄存器地址能被8整除的可按位寻址。
例2: 位地址D4H= D0H . 4= PSW. 4= RS126.特殊功能寄存器的地址分配(名称必须记住)27.①累加器ACC:累加器为8位的寄存器,是程序中使用最频繁的寄存器,是用于存放中间结果和数据传送的渠道。
②程序状态字寄存器PSW:PSW也称为标志寄存器⑴CY:进/借位标志。
CY=1,有进/借位;CY=0,无进/借位。
⑵AC:辅助进位标志,反映高半字节与低半字节之间的进/借位。
AC=1有进/借位;AC=0无进/借位。
⑶F0:用户标志位⑷RS1,RS0:工作寄存器的控制位⑸OV:溢出标志位。
有溢出OV=1,无溢出OV=0。
⑹P:奇偶标志位。
运算结果有奇数个“1”,P=1;偶数个“1”,P=0。
⑺D1:无效位,一般不用。
③数据指针DPTR:数据指针DPTR是一个16位的专用寄存器,DPTR主要用来存放16位地址。
④PC用于存放CPU下一条要执行的指令地址,是一个16位的专用寄存器。
27.访问不同的存储器空间使用不同的指令:程序存储器,使用MOVC指令;外部数据存储器,使用MOVX指令;内部数据存储器,使用MOV 指令;特殊功能寄存器,使用MOV指令;位地址空间,使用MOV、SETB、CLR等指令。
28.堆栈是在单片机内部RAM中从某个选定的存储单元开始划定的一个地址连续的区域。
堆栈操作是在内存RAM区专门开辟出来的按照“先进后出”原则进行数据存取的一种工作方式,主要用于子程序调用及返回和中断处理断点的保护和返回。
SP用来指示堆栈所处的位置。
当数据堆入栈区后,SP的值也自动随之变化。
51单片机属于向上生长型堆栈(即向高地址方向生成)。
29.用一个称为堆栈指针SP的特殊功能寄存器来给出栈顶存储单元的地址。
堆栈指针SP中存储的总是堆栈栈顶存储单元的地址,即堆栈指针SP总是指向堆栈栈顶。
30.向上生长型堆栈出栈入栈的操作原则是“先进后出”或“后进先出”。
31.实现复位操作,必须使RST引脚(9)保持两个机器周期以上的高电平。
32.复位是单片机的初始化操作,其主要功能是程序计数器PC值变为0000好,使单片机从0000H开始执行程序。
上电复位后,RAM的内容是随机的。
寄存器初始状态寄存器初始状态PC 0000H ACC 00HPSW 00H SP 07H■思考与练习:2.1 51单片机内部包括哪些主要部件?答:51单片机包括中央处理器CPU、数据存储器RAM、只读存储器ROM、并行输入输出口P1~P3口、串行口、并行口、定时/计数器、中断系统及特殊功能寄存器等8个部件。
2.2 80C51单片机的存储器有哪几种类型?可以划分为哪几个部分?答:80C51单片机的存储器按功能可以划分为两大类:随机存储器(RAM)和只读存储器(ROM)。
可以划分为以下五部分:片内程序存储器、片外程序存储器、片内数据存储器、特殊功能寄存器、片外数据存储器。
