制作简易8键电子琴孩提时代总是充满天真快乐,虽然家里有很多玩具,但小朋友总觉得缺少一样。
笔者有一天闲在家中,突发奇想,为小孩做个乐器吧,钢琴是不可能的,那就做一个简易电子琴!想到元器件盒里还有几片万能的 555 芯片,那就用它了!如图 1 所示,555 定时器工作在多谐振荡器模式,扬声器作为输出负载,改变输出矩形波的频率,就能听到不同音阶的声音,从而实现简单的模拟电子琴演奏功能。
图1 555 定时器工作在多谐振荡器模式那如何改变输出信号的频率呢?由公式f = 1.44/((R1 + 2R2) × C) 可知,改变R1、R2 和C 都可以,一般是改变R2 的值,用轻触开关连接不同阻值的电阻,就可以得到对应的一个八度音阶,如图 2 所示。
图2 电子琴原理简图当然,要想得到准确的频率值,需要对阻值进行精确计算。
这里为了便于读者制作,每一个音阶串联的电阻阻值取一样的,都是1kΩ。
大家还可以通过电位器改变电子琴的调性,比如C 大调、a 小调等。
按照附表所示准备元器件,这些都是常规元器件,很容易凑齐。
按照电路图将各个元器件连接起来,注意不要把电源极性弄反了,还要注意琴键的排列,低音在左边,高音在右边。
有条件的话用示波器观察输出信号频率,调节电位器,使之与音调对应的频率值接近(一般对应 C 调)。
电子琴组装后的实物如图 3 所示。
大家可能觉得和前面的电路图对应不起来,这是因为我做了两个改进,第一是将小朋友的外壳坏了的故事机里面的音乐集成块取了出来,让电子琴固化语音模块,既能讲故事,又能弹奏,一机两用,趣味性增强;第二,我发现后面不加功放的话声音太小了,所以外接了“小蜜蜂”进行声音放大,效果还是不错的。
当然,用一个开关切换,不用功放也是可以使用的。
使用时的效果如题图所示,可惜缺少一个合适的外壳,读者朋友制作时可以对电子琴进行优化。
简易8 键电子琴的音效虽然不能和买来的电子琴相比,但小朋友依旧爱不释手,这也是让小朋友远离手机的一个办法呢!图3 简易电子琴正面图如果读者朋友觉得简易电子琴的音域太窄,没关系,可以继续串联电阻和按键;按键推荐用较大尺寸的按键,否则触感不太好。
电子行业单片机电子琴的设计简介电子行业中,单片机(Microcontroller)是一种非常常见的电子元件。
它集成了处理器、内存和输入/输出功能,可以用于各种应用,包括电子琴。
本文将介绍如何使用单片机设计一种简单的电子琴。
我们将使用Arduino作为单片机开发平台,通过编写代码实现琴键的控制。
硬件需求要设计一台电子琴,我们需要以下硬件组件:1.Arduino主板:Arduino是一种基于开放源代码的硬件平台,非常适合初学者。
我们可以选择常见的Arduino Uno作为主板。
2.面包板:面包板是一种实验用的基础设备,用于电子元件的固定和连接。
3.电子元件:我们需要一些按钮作为琴键,可以选择按下时会连接到高电平的按钮。
4.蜂鸣器:蜂鸣器用于发出音乐声音。
5.连接线:用于连接各个硬件组件。
软件配置在设计电子琴之前,我们需要配置一些软件环境。
1.Arduino IDE(集成开发环境):可以从Arduino官方网站下载。
安装完毕后,打开IDE,选择适当的Arduino型号,并确保正确配置了串口。
2.相应的库:在Arduino IDE中,有许多已经编写好的库,可以简化开发过程。
我们需要找到并安装与该项目相关的库,例如控制按钮的库和控制蜂鸣器的库。
硬件连接完成软件配置后,我们可以开始搭建电子琴的硬件连接。
1.连接按钮:将按钮连接到Arduino主板的数字引脚上,确保引脚能够通过代码控制。
2.连接蜂鸣器:将蜂鸣器连接到Arduino主板的数字引脚上,以便能够通过代码控制。
软件实现现在我们来编写代码,实现电子琴的功能。
首先,我们需要设置按钮的引脚号和蜂鸣器的引脚号。
在Arduino IDE中,可以使用pinMode()函数将引脚设置为输入或输出。
接下来,我们可以编写一个循环,来检测按钮是否按下。
当按钮按下时,我们可以使用tone()函数来产生音乐声音。
以下是简单的代码示例:#include <tone.h>int buttonPin = 2;int buzzerPin = 3;void setup() {pinMode(buttonPin, INPUT); pinMode(buzzerPin, OUTPUT); }void loop() {int buttonState =digitalRead(buttonPin);if (buttonState == HIGH) {tone(buzzerPin, 440); // 发出的声音为A4音符的频率delay(500); // 延时500毫秒noTone(buzzerPin); // 停止发声delay(500); // 延时500毫秒}}上述代码会实现当按钮按下时发出A4音符的音乐声音。

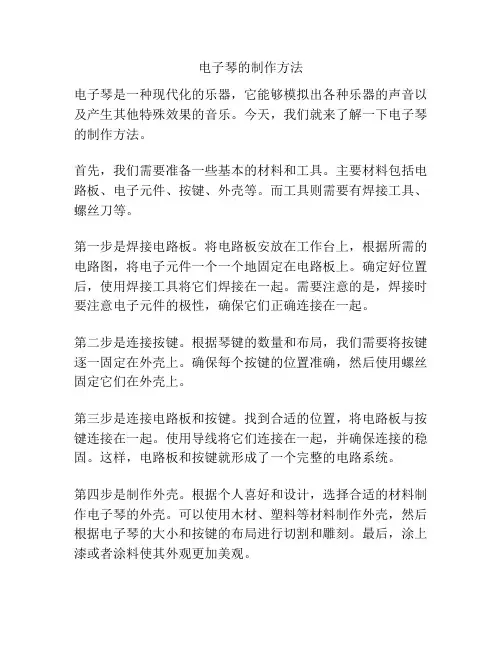

电子琴的制作方法电子琴是一种现代化的乐器,它能够模拟出各种乐器的声音以及产生其他特殊效果的音乐。
今天,我们就来了解一下电子琴的制作方法。
首先,我们需要准备一些基本的材料和工具。
主要材料包括电路板、电子元件、按键、外壳等。
而工具则需要有焊接工具、螺丝刀等。
第一步是焊接电路板。
将电路板安放在工作台上,根据所需的电路图,将电子元件一个一个地固定在电路板上。
确定好位置后,使用焊接工具将它们焊接在一起。
需要注意的是,焊接时要注意电子元件的极性,确保它们正确连接在一起。
第二步是连接按键。
根据琴键的数量和布局,我们需要将按键逐一固定在外壳上。
确保每个按键的位置准确,然后使用螺丝固定它们在外壳上。
第三步是连接电路板和按键。
找到合适的位置,将电路板与按键连接在一起。
使用导线将它们连接在一起,并确保连接的稳固。
这样,电路板和按键就形成了一个完整的电路系统。
第四步是制作外壳。
根据个人喜好和设计,选择合适的材料制作电子琴的外壳。
可以使用木材、塑料等材料制作外壳,然后根据电子琴的大小和按键的布局进行切割和雕刻。
最后,涂上漆或者涂料使其外观更加美观。
第五步是调试和测试。
将电子琴连接到电源和音箱上,打开它,测试每个按键的功能是否正常。
如果发现问题,可以通过检查电路板和连接线路,修复或更换相关元件。
最后一步是完善功能。
电子琴是可以根据个人需求进行定制的。
我们可以通过添加一些额外的特殊效果模块,如合成器、音效处理器等,来丰富电子琴的功能。
当然,以上仅仅是电子琴制作的基本步骤,制作过程中还需要根据个人的技术和经验进行调整和改进。
制作一台电子琴需要一定的电子知识和技术,但只要有足够的耐心和热情,相信每个人都可以制作出自己独特的电子琴。
总而言之,电子琴的制作是一个需要综合各种技能的过程,需要电子知识、手工技巧以及耐心和热情。
通过合理安排和充分利用材料和工具,我们可以制作出一台完整而具有个性的电子琴。
制作过程中的挑战和收获将使我们更加熟悉电子琴的原理,并且对音乐的创作和表演有更深入的理解和体验。
简易电子琴设计简易电子琴是一种小型的电子乐器,通常由键盘、振荡器和音频放大器等组成。
在这篇文档中,我将讨论如何设计一个简易电子琴,并提供一些有用的技巧和建议。
首先是电子琴的键盘设计。
一个常见的设计是使用数字编码器。
这种编码器可以将按键转换为电路信号,并将信号传输到微控制器。
然后,微控制器会读取信号并产生相应的音符。
这样,使用数字编码器可以大大简化电子琴的设计和构造。
另一个设计选择是使用弹簧开关。
这种开关通常用于电子琴和其他类型的音乐键盘上。
它们是非常可靠的,并且对于手指触感来说非常好。
但是,制作这种开关需要很高的技术水平和精巧的工艺。
接下来是电子琴的振荡器设计。
振荡器是电子琴最重要的部分之一,因为它决定了音符的音高。
一种常见的振荡器类型是RC振荡器。
RC振荡器由一个电容器和一个电阻器组成,可以产生一个稳定的频率。
您可以使用多个RC振荡器,每个振荡器控制一个特定的音高。
除了RC振荡器,还有其他类型的振荡器可以使用。
例如,DDS(直接数字合成)振荡器非常精确,但需要更多的硬件和软件支持。
最后是音频放大器设计。
音频放大器将振荡器产生的信号放大,以便您可以听到音乐。
一个常见的音频放大器类型是放大器电路(amplifier circuit)。
放大器电路由一个NPN型晶体管和一个耦合电容器组成。
这种电路提供了良好的音频放大性能,而且易于构造。
在电子琴设计和构造过程中,还需要考虑一些其他因素。
例如,将键盘和其他部件安装在一个盒子里,以便更好的保护电路。
此外,选择适当的电源也非常重要,以确保电子琴的正常运行。
总之,设计简易电子琴需要一些专业技术和经验,但这并不是让初学者感到无所适从。
只要你有耐心和学习心态,还有一些基本的电子制作工具,那么你也可以制作出你自己的简易电子琴。
希望这些技巧和建议能够为您的创作提供有用的帮助。
简易电子琴实验报告引言:本实验旨在设计和制作一台基于微控制器的简易电子琴,通过按下不同键盘上的按键产生不同音调,从而实现音乐的演奏。
电子琴采用的主要器件为微控制器、音频发声模块以及按键电路。
一、实验目的1.学习和理解数字音乐技术的基本原理;2.掌握微控制器的编程方法和音频发声的实现技术;3.熟悉电子琴的工作原理和设计过程。
二、实验器材1. 单片机:Arduino Uno;2.音频发声模块;3.面包板;4.按键;5.电阻、电容等元件;6.连线和连接器。
三、实验步骤1. 将Arduino Uno连接至音频发声模块,确保连接正确并稳定。
2.在面包板上连接按键电路,将按键与单片机的引脚相连。
3. 编写Arduino Uno的程序,实现按键按下时的音调发声。
4.上电,并测试按键是否能够产生正确的音调。
四、实验结果经过实验得到的结果如下:1.按下不同按键,电子琴会产生不同的音调。
2.通过改变程序中相应按键的频率值,可以调整音调的高低。
五、实验分析1.通过对单片机的编程,实现了按键按下时的音调发声,成功地实现了电子琴的基本功能。
2.实验中使用了音频发声模块,利用其内置的DAC(数字模拟转换器)实现了数字音频信号的模拟输出。
六、实验总结和心得体会通过本次实验,我对电子琴的工作原理和设计过程有了更深入的了解。
学习和掌握了单片机的编程方法和音频发声的实现技术,提高了我的实验能力和动手能力。
同时,也对数字音乐技术有了初步的认识。
在今后的学习和工作中,我将继续深入研究和应用这些知识,为电子音乐的发展做出自己的贡献。
用制作简易电子琴
随着科技的发展,人们对音乐的需求也越来越高。
电子琴因其薄、轻、便携,音质清晰等优点,深受音乐爱好者的喜爱。
然而,购买一台电子琴不仅价格较高,而且不如自制的电子琴有趣。
下面,我就简单介绍一下如何制作简易的电子琴。
一、所需零件制作简易电子琴所需的基本零件包括:细铜导线、按键、面包板、电阻器、电容器、场效应管、音频插座、音响线、9V电池等。
二、制作方法1.首先,在面包板(一个由许多孔洞构成的小板子,用于插置零件)上按规划排列好脚步,将电阻器,电容器等元件焊制连接好。
2.用导线将电路连接完成后,将组装
好的场效应管插入音频插座中,并接好音箱线。
3.按键的制作
较为简单,只需用卡纸制成按键,并将其焊接在电路上相应的位置即可。
4.最后,将已经基本完成的电路板用电池连接即可
开始试用。
根据电路板,用按键依次按下应该能够发出不同的音调。
三、注意事项1.制作过程中,应该避免因焊接不良等原因导致损坏零件和电路。
2.应事先按好设计好所需零件,避免浪
费时间。
3.制作过程中,应注意安全,这里建议初学者在有经
验的人的帮助下制作。
四、总结通过以上制作,我们可以制作出一台具有简单功能的电子琴,为平淡的生活注入一份乐趣。
但是,这一份乐趣
也不仅仅只是在制作过程中,同时也是在打造完毕之后,通过不懈的自我调试和发挥,可以制作出不同种类的电子琴,让我们享受到更多元化的乐趣。
简易电子琴实验报告
《简易电子琴实验报告》
实验目的:通过搭建简易电子琴,了解电子琴的工作原理和基本原理。
实验材料:
1. Arduino开发板
2. 电阻
3. 电容
4. 蜂鸣器
5. 连接线
6. 电池
实验步骤:
1. 将Arduino开发板连接到电脑上,并打开Arduino IDE软件。
2. 在Arduino IDE软件中,编写一个简单的程序,使用蜂鸣器发出不同频率的声音。
3. 将电阻和电容连接到Arduino开发板上,用来调节蜂鸣器发出的声音的频率和音调。
4. 将蜂鸣器连接到Arduino开发板上。
5. 用连接线将所有部件连接起来,确保电路连接正确。
6. 将电池连接到Arduino开发板上,为电子琴供电。
实验结果:
经过以上步骤的操作,我们成功搭建了一个简易的电子琴。
通过调节电阻和电容的数值,我们可以改变蜂鸣器发出的声音的频率和音调。
通过编写程序,我
们可以让蜂鸣器发出不同的音符,从而演奏出简单的乐曲。
实验结论:
通过这次实验,我们了解了电子琴的基本原理和工作原理。
电子琴通过控制电流的频率和波形,产生不同的音符。
通过这种方式,我们可以使用电子琴演奏出各种乐曲。
同时,我们也学会了如何使用Arduino开发板和简单的电子元件搭建一个简易的电子琴。
这次实验为我们打开了电子琴的神秘面纱,让我们对电子琴有了更深入的了解。
简易电子琴设计-毕业设计简易电子琴设计-毕业设计引言:在现代科技的飞速发展下,电子琴作为一种电子乐器,已经成为人们日常生活中不可或缺的一部分。
本文将介绍一种简易电子琴的设计方案,旨在帮助毕业设计的学生们更好地理解电子琴的工作原理,并能够通过实践来提高自己的设计能力。
一、设计目标我们的设计目标是制作一款简易电子琴,具备以下功能:1. 发出不同音调的声音;2. 支持多个音符同时发声;3. 具备简单的音效调节功能。
二、硬件设计1. 主控芯片选择我们选择了Arduino UNO作为主控芯片,因为它具备较强的计算和控制能力,并且易于学习和使用。
2. 输入设备设计为了模拟钢琴键盘,我们使用了12个按钮作为输入设备,分别对应12个音符。
通过按下不同的按钮,可以触发不同的音符发声。
3. 输出设备设计为了发出声音,我们使用了一个小型扬声器作为输出设备。
通过控制扬声器的震动频率和幅度,可以发出不同音调的声音。
4. 电源和连接设计我们使用了一个9V电池作为电源,通过Arduino UNO的电源接口供电。
同时,我们还需要使用杜邦线将按钮和扬声器与Arduino UNO连接起来。
三、软件设计1. 初始化设置在Arduino代码中,我们首先需要进行初始化设置。
包括定义输入输出引脚、配置扬声器和按钮的工作模式等。
2. 按钮扫描在电子琴中,我们需要实时检测按钮的状态,以确定用户是否按下了某个按钮。
通过循环扫描每个按钮的状态,我们可以实现按钮的按下和松开的检测。
3. 音符发声当用户按下某个按钮时,我们需要根据按钮的编号来确定对应的音符,并通过控制扬声器的震动频率和幅度来发出相应的声音。
4. 音效调节为了增加音乐的表现力,我们可以在代码中添加一些音效调节功能。
例如,通过改变扬声器的震动频率和幅度,可以实现音符的延长、颤音等效果。
四、实验结果经过一段时间的设计和调试,我们成功地制作出了一款简易电子琴。
通过按下不同的按钮,我们可以发出不同音调的声音。

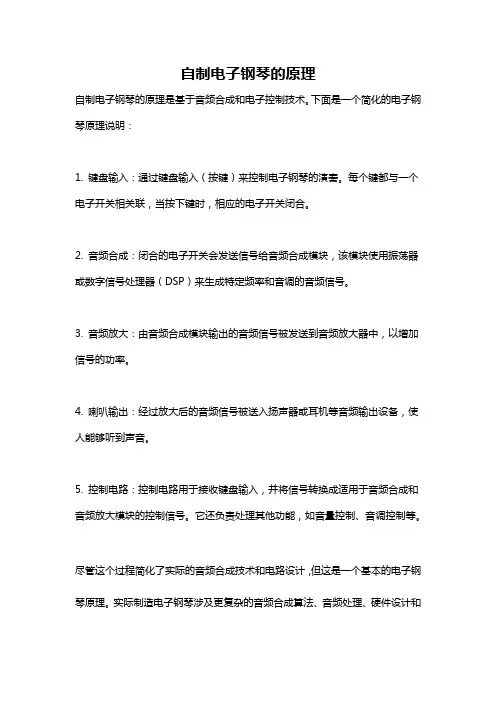

自制电子钢琴的原理
自制电子钢琴的原理是基于音频合成和电子控制技术。
下面是一个简化的电子钢琴原理说明:
1. 键盘输入:通过键盘输入(按键)来控制电子钢琴的演奏。
每个键都与一个电子开关相关联,当按下键时,相应的电子开关闭合。
2. 音频合成:闭合的电子开关会发送信号给音频合成模块,该模块使用振荡器或数字信号处理器(DSP)来生成特定频率和音调的音频信号。
3. 音频放大:由音频合成模块输出的音频信号被发送到音频放大器中,以增加信号的功率。
4. 喇叭输出:经过放大后的音频信号被送入扬声器或耳机等音频输出设备,使人能够听到声音。
5. 控制电路:控制电路用于接收键盘输入,并将信号转换成适用于音频合成和音频放大模块的控制信号。
它还负责处理其他功能,如音量控制、音调控制等。
尽管这个过程简化了实际的音频合成技术和电路设计,但这是一个基本的电子钢琴原理。
实际制造电子钢琴涉及更复杂的音频合成算法、音频处理、硬件设计和
电路布局。
555简易电子琴电路制作
一设计要求与任务
1.学习调试电子电路的方法,提高实际动手能力。
2.了解由555定时器构成简易电子琴的电路及原理。
二总体框图
、【模块功能】
该电路包括按钮开关,定值电阻,555振荡器和扬声器三部分组成,
1输入端:由八个按钮开关与各自的定值电阻串联在并联组成输入端2频率产生端:根据定值电阻的不同输入,由555产生不同的信号频率
3扬声器端口: 接受信号频率发出特定的频率
【设计方案】
555定时器
本实验采用两个555集成定时器组成简易电子琴。
整个电路由主振荡器,颤音振荡器,扬声器和琴键按钮等部分组成。
主振荡器由555定时器,七个琴键按钮S1~S7,外接电容C1、C2,外接电阻R8以及R1~R7等元件组成,颤音振荡器由555定时器,电容C5及R9、R10
等元件组成,颤音振荡器振荡频率较低为64Hz,若将其输出电压U连接到主振荡器555定时器复位端4,则主振荡器输出端出现颤音。
按图接线后闭合不同开关即可令喇叭发出不同频率的声响,从而模拟出电子琴的工作。
三选择器件
【实验器材】
555定时器是一种中规模集成电路,外形为双列直插8脚结构,体积很小,使用起来方便。
只要在外部配上几个适当的阻容元件,就可以构成史密特触发器、单稳态触发器及自激多谐振荡器等脉冲信号产生与变换电路。
它在波形的产生与变换、测量与控制、定时电路、家用电器、电子玩具、电子乐器等方面有广泛的应用。
多谐振荡器的工作原理
多谐振荡器是能产生矩形波的一种自激振荡器电路,由于矩形波中除基波外还含有丰富的高次谐波,故称为多谐振荡器。
多谐振荡器没有稳态,只有两个暂稳态,在自身因素的作用下,电路就在两个暂稳态之间来回转换,故又称它为无稳态电路。
由555定时器构成的多谐振荡器如图1所示,R
1,R
2
和C是外接定时元件,
电路中将高电平触发端(6脚)和低电平触发端(2脚)并接后接到R2和C的
连接处,将放电端(7脚)接到R
1,R
2
的连接处。
由于接通电源瞬间,电容C来不及充电,电容器两端电压uc为低电平,小于(1/3)Vcc,故高电平触发端与低电平触发端均为低电平,输出uo为高电平,放电管VT截止。
这时,电源经R1,R2对电容C充电,使电压uc按指数规律上升,当uc上升到(2/3)Vcc时,输出uo为低电平,放电管VT导通,把uc从(1/3)Vcc 上升到(2/3)Vcc这段时间内电路的状态称为第一暂稳态,其维持
时间TPH的长短与电容的充电时间有关。
充电时间常数T充=(R
1+R
2
)C。
由于放电管VT导通,电容C通过电阻R2和放电管放电,电路进人第二暂稳态.其维持时间TPL的长短与电容的放电时间有关,放电时间常数T放=R2C0随着C的放电,uc下降,当uc下降到(1/3)Vcc时,输出uo。
为高电平,放电管VT截止,Vcc再次对电容c充电,电路又翻转到第一暂稳态。
不难理解,接通电源后,电路就在两个暂稳态之间来回翻转,则输出可得矩形波。
电路一旦起振后,uc电压总是在(1/3~2/3)Vcc 之间变化。
图1(b)所示为工作波形。
图1 555定时器构成的多谐振荡器电路及工作波形
集成555定时器有双极性型和CMOS型两种产品。
一般双极性型产品型号的最后三位数都是555,CMOS型产品型号的最后四位数都是7555.它们的逻辑功能和外部引线排列完全相同。
器件电源电压推荐为4.5~12V,最大输出电流200mA以内,并能与TTL、CMOS逻辑电平相兼容。
其主要参数见表8.1。
555定时器的内部电路框图及逻辑符号和管脚排列分别如图
:【逻辑符号】
【内部原理图】
V
(TH):高电平触发端,简称高触发端,又称阈值端,标志为TH。
i1
(TR):低电平触发端,简称低触发端,标志为TR。
V
i2
:控制电压端。
V
CO
:输出端。
V
O
Dis:放电端。
Rd:复位端。
555定时器内含一个由三个阻值相同的电阻R组成的分压网络,产生V
CC
和
V CC 两个基准电压;两个电压比较器C
1
、C
2
;一个由与非门G
1
、G
2
组成的基本RS
触发器(低电平触发);放电三极管T和输出反相缓冲器G
3。
Rd是复位端,低电平有效。
复位后, 基本RS触发器高端为1(高电平),经反相缓冲器后,输出为0(低电平)。
【逻辑功能】
在555定时器的V
CC 端1/3和地之间加上电压,并让V
CO
悬空,则比较器C
1
的同相输入端接参考电压1/3V
CC ,比较器C
2
反相输入端接参考电压2/3V
CC
,为
了学习方便,我们规定:
当TH端的电压>1/3V
CC 时,写为V
TH
=1,当TH端的电压<2/3V
CC
时,写为V
TH
=0。
当TR端的电压>2/3V
CC 时,写为V
TR
=1,当TR端的电压<1/3V
CC
时,写为V
TR
=0。
① 低触发:当输入电压V
i2<V
CC
2/3 且V
i1
<1/3V
CC
时,V
TR
=0,V
TH
=0,比较器C
2
输出为低电平,C
1
输出为高电平,基本RS触发器的输入端TH=0、TR=1,,经输
出反相缓冲器后,V
O
=1,T截止。
这时称555定时器“低触发”;
② 保持:若V
i2>1/3V
CC
且V
i1
<2/3V
CC
,则V
TR
=1,V
TH
=0,基本RS触发器保持,
V
O
和T状态不变,这时称555定时器“保持”。
③ 高触发:若V
i1>2/3V
CC
,则V
TH
=1,比较器C
1
输出为低电平,无论C
2
输出
何种电平,基本RS触发器,经输出反相缓冲器后,V
O
=0;T导通。
这时称555定时器“高触发”。
555定时器的“低触发”、“高触发”和“保持”三种基本状态和进入状态
的条件(即V
TH 、V
TR
的“0”、“1”)必须牢牢掌握。
V CO 为控制电压端,在V
CO
端加入电压,可改变两比较器C
1
、C
2
的参考电压。
正常工作时,要在V
CO
和地之间接0.01μF(电容量标记为103)电容。
放电管
T
l
的输出端Dis为集电极开路输出。
555定时器的控制功能说明见表8.2。
2音阶频率
本实验采用的是C调音阶,其音阶频率与对应电阻R8值如下表
根据T=0.7(R9+R8)C可计算R8的值
原理图如下:
IC555组成自激多谐振荡器,在⑦脚与电源之间加入一组音调电阻R1~R8,即是一架玩具电子琴。
未按琴键K1~K5时,时基电路555不振荡,扬声器不发声;按下某一琴键时,扬声器依555的振荡频率,发出相应的声响。
电阻R1~R8的选择调整方法,是用一只60~100kΩ的电位器,先接入电路,从高音(或低音)开始,转动电位器,使扬声器发出一个起始的标准音阶,测出电位器的阻值,并换上相同阻值的固定电阻,这样即可确定各音阶所需的电阻阻值。
原理主要是555的多谐振荡。
多谐振荡的频率:
f=1.43/((R+2R')C)
这是个约等于,其中R指7管脚与电源之间的电阻,R’指7管脚与6管脚之间的电阻,C是2管脚与地之间的电容。
实验中通过按键使R的阻值改变,从而改变振荡频率,扬声器就可与发出不同的声音,如果R的阻值取得好,扬声器就可以发出类似电子琴的声音了。
四功能模块
1开关输入端
逻辑功能:八个开关与经计算出来的固定电阻串联后再其并联,给555震荡器产生不同的信号,从而产生不同的频率
2 555振荡器。
