二次结构圈梁构造柱钢筋工程技术交底[详细]

二次结构技术交底技术交底记录表B2工程名称分部分项工程XXX项目部主体工程编号：交底时间交底部位年月日二次结构交底提要：本技术交底对二次结构做出要求。

交底内容：二次结构技术交底一、主要施工方法和工艺1.1砌筑材料1、非承重外围护墙、分户墙、楼梯电梯间墙体：采用200mm厚B06级加气混凝土砌块，砌块规格300*600*200mm，砌体强度等级不得小于A5.0，采用M5.0混合砂浆砌筑。

2、建筑物分室墙：采用100mm厚B06级加气混凝土砌块，砌块规格300*600*100mm，砌体强度等级不得小于A5.0，采用M5.0混合砂浆砌筑。

3、卫生间、厨房隔墙：卫生间、厨房隔墙下部必须筑200mm高细石混凝土坎，宽度同墙宽。

上部采用100mm厚B06级加气混凝土砌块，砌块规格300*600*100，砌体强度等级不得小于A5.0，采用M5.0混合砂浆砌筑。

1.2施工流程材料准备→墙体定位、放线→构造柱、过梁、系梁、墙体拉结筋植筋→构造柱钢筋绑扎→砌块排列→砂浆进场→砌块砌筑→勒缝→混凝土配筋带施工→砌块砌筑→构造柱施工→墙体收顶处理1.2.1墙体定位砌体施工前，将楼层结构按标高找平，20 mm以内用水泥砂浆找平，超过30mm用细石砼找平，依据砌筑图放出每一皮砌块的轴线、砌体边线和门窗洞口线。

11.2.2构造柱、过梁、系梁、墙体拉结筋植筋按照放线肯定构造柱位置，留意躲开配电箱、消防箱的位置，构造柱钢筋局部为结构施工时预埋，其余接纳植筋的办法。

过梁、系梁、墙体拉结筋植筋在剪力墙或框架柱上钻直径比植入钢筋大一级的孔，孔深大于100mm，采用质量合格的植筋胶将拉结钢筋直接植入。

具体详见错误!未找到引用源。

错误!未找到引用源。

1.2.3砌块排列1.2.4砂浆进场本工程所有砌筑砂浆均为干混砂浆，采用M5混合砂浆，砂浆制备后应在3小时内用完，当施工气温超过30℃时应在2小时内用完。

严禁使用过夜砂浆。

砂浆稠度控制在70—100mm范围内。

二次结构技术交底(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--砌块排列上、下皮应错缝搭砌，搭砌长度为砌块的l/2，不得小于砌块高度的1/3，也不应小于90mm，如果搭错缝长度满足不了规定的搭接要求，应根据砌体构造设计规定采取压砌钢筋网片的措施。

外墙转角及纵横墙交接处，应将砌块分皮咬搓，交错搭砌。

7、砌块就位与校正：普通混凝土小型砌块不宜浇水；当天气干燥炎热时，可在砌块上稍加喷水润湿。

轻集料混凝土小砌块施工前可洒水，但不宜过多。

龄期不足28d及潮湿的小砌块不得进行砌筑。

应采用主规格小砌块，小砌块的强度等级应符合设计要求，并应清除砌块表面的杂物后方可吊运就位。

砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位砌块处开始；应吊砌一皮、校正一皮，墙皮拉线控制砌体标高和墙面平整度。

8、砌筑墙体要同时砌起，不得留斜磋。

每天砌筑高度不超过。

9、转角及交接处同时砌筑，不得留直磋，斜搓水平投影不应小于高度的2/3。

（三）钢筋工程1、防水坎台：在卫生间、管井二次结构的墙底现浇与填充墙同厚的混凝土坎台，高度为200mm，砼强度等级为C25，截面尺寸及配筋要求见下图：2、化学植筋：填充墙及现浇构造柱、圈梁（系梁）、过梁与砼墙、柱、梁、板的拉结筋全部采用化学植筋的施工工艺。

本工程植筋孔孔径按下表：植筋直径与对应的钻孔直径钢筋直径d(mm) 钻孔直径D(mm) 钢筋直径d(mm) 钻孔直径D(mm)6 8 18 228 12 20 2810 14 22 3012 16 25 3214 18 28 3516 20 32 40孔深=15d+20mm，钢筋植筋锚固长度为15d。

3、构造柱、圈梁、过梁施工：构造柱、圈梁、过梁受力钢筋及拉结筋与混凝土结构采用化学植筋方式进行连接，首先构件纵向受力钢筋与植入钢筋外甩部位进行绑扎搭接，搭接部位确保绑扎丝扣不少于三道。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

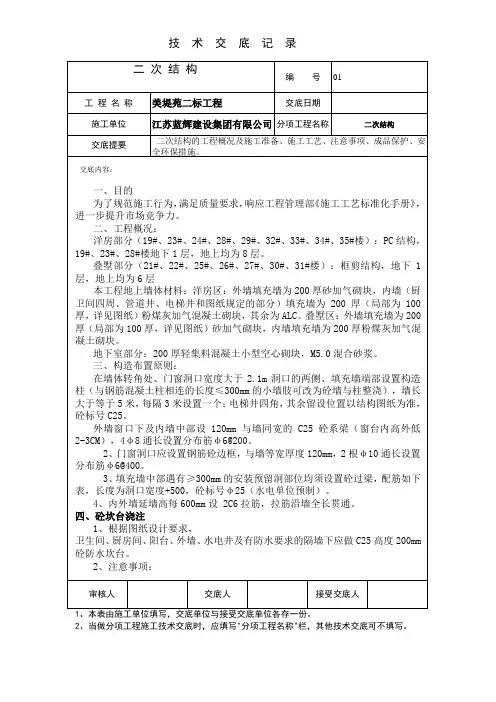

编号01工程名称美堤苑二标工程交底日期施工单位江苏蓝辉建设集团有限公司分项工程名称二次结构交底提要二次结构的工程概况及施工准备、施工工艺、注意事项、成品保护、安全环保措施。

交底内容：审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

附图一（簸箕口）附图二（塞尖与灰缝）附图三（电梯井）附图四附图五模板与填充墙相交时，按马牙茬边界在模板内侧贴双面胶带，密封严密。

1cm2cm5cm5cm2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

编号01工程名称美堤苑二标工程交底日期施工单位江苏蓝辉建设集团有限公司分项工程名称二次结构交底提要二次结构的工程概况及施工准备、施工工艺、注意事项、成品保护、安全环保措施。

交底内容：审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

人。

11、不准用不稳固的工具或物体在脚手板面上垫高作业，脚手架必须牢固。

12、砂浆搅拌机应保证运转正常，有专人进行操作，操作开关符合要求，严禁非电工员接线。

13、采用室外电梯上料时必须严格按照操作规程操作，服从司机的指挥。

14、砌块运输过程中，严禁倾倒和抛掷，保持边角整齐，进场后按批量分别堆放，堆置高度不宜大于2M。

样板图片实例：。

二次结构模板技术交底范文一、工程概况。

咱这二次结构施工呢，就是在主体结构完成之后，对那些填充墙、构造柱、圈梁、过梁等小构件进行施工。

这些小构件虽然看起来不起眼，但作用可大了去了，就像房子的小零件，缺了哪一个都不行。

所以，这模板支设可得仔细着点。

二、施工准备。

# （一）材料准备。

1. 模板。

咱用的模板得是质量合格的，一般像胶合板就挺不错。

这胶合板的厚度要合适，不能太薄，太薄了容易变形，就像纸糊的一样，一用力就坏了。

咱这里要求胶合板的厚度得达到[具体厚度]毫米。

表面得平整光滑，不能坑坑洼洼的，要是模板表面不平整，那混凝土浇出来就跟月球表面似的，全是坑。

还有就是模板的尺寸，要根据咱们要支设的构件尺寸来裁剪，不能大了也不能小了。

就像给人做衣服，尺寸得合身才行。

2. 方木。

方木是用来支撑模板的，就像骨架一样，给模板撑起来。

方木的规格也要符合要求，一般咱用[具体规格]的方木就行。

这方木得是干燥的，要是湿乎乎的，等干了之后就容易变形，那模板可就跟着歪歪扭扭了。

3. 对拉螺栓。

对拉螺栓是固定模板用的，它能让模板紧紧地抱在一起。

对拉螺栓的间距要按照施工方案来设置，不能太稀了，太稀了模板就固定不住，就像没系紧的腰带，裤子会掉一样。

也不能太密了，太密了浪费材料不说，还不好施工。

# （二）工具准备。

1. 电锯。

电锯可是个好东西，用来切割模板和方木的。

不过使用电锯的时候可得小心点，那可是个危险的家伙，就像个张着大口的怪兽。

一定要按照操作规程来，不能乱玩。

2. 手锯。

手锯在一些小地方修整模板的时候用得上，就像小手术刀一样，用来做精细的活儿。

3. 锤子、钉子等。

锤子和钉子就是把模板和方木连接起来的小帮手，这就不用多说了吧，大家都知道怎么用。

不过钉子可别钉歪了，歪了模板就不牢固了。

三、构造柱模板支设。

# （一）工艺流程。

1. 弹线定位。

咱们得根据建筑图纸，在墙面上弹出构造柱的边线和控制线。

这就像给构造柱画个地盘，告诉它该站在哪。

技术交底记录编 号表 C2-1工程名称新加坡 2南京二期经适房 交底日期 2017 年 施工单位 上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎交底内容： 1、施工准备1.1 材料及主要机具：1.1.1 钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需 作化学成分检验。

钢筋应无老锈及油污。

1.1.2 铁丝：可采用 20～ 22 号铁丝（火烧丝）或镀锌铁丝（铅丝） 。

2.1.3 控制混凝土保护层用的砂浆垫块、塑料卡。

1.1.4 工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

1.2 作业条件：1.2.1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木。

按不同规格 型号堆放并垫好垫木。

1.2.2 核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

1.2.3 弹好标高水平线及构造柱的外皮线。

1.2.4 圈梁模板已做完预检，并将模内清理干净。

2. 构件设置2.1 构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m 时均设构造柱，其截面尺寸为相应部位的墙厚3 200，配筋为纵筋 4Ф 12，箍筋￠ 6﹫100/200 。

锚入主体结构中采用植筋的方式。

2.2 圈梁或砼配筋带设置：非住宅部分当墙高大于 4m 时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚3 120，配筋为纵筋 4Ф 12，箍筋￠ 6﹫ 200。

锚入主体结构中采用植筋的方式。

窗台位置的压顶详见结构墙身大样图。

2.3 门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚3100，配筋为纵筋 2￠ 10， S形拉筋为￠ 6﹫ 400。

纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。

2.4 拉结筋设置：每 500 高植入或埋入两根￠ 6 拉结筋，拉结筋通长设置。

3、操作工艺第1页共5页编号表 C2-1工程名称新加坡 2南京二期经适房交底日期2017 年施工单位上海建工七建集团有限公司分项工程名称钢筋工程交底提要二次结构中圈梁、过梁、门窗抱框柱、构造柱的设置及钢筋绑扎3.1 构造柱钢筋绑扎：3.1.1 工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

二次结构钢筋技术交底
一、钢筋的规格和型号
在技术交底中，首先需要明确使用的钢筋的规格和型号。

钢筋的规格通常由钢筋的直径和强度等级来确定，常见的钢筋规格有Φ12、Φ14、Φ16等。

在确定了钢筋规格之后，还需要详细说明使用的钢筋型号，以确保钢筋的质量符合要求。

二、钢筋的布置
钢筋的布置是保证结构强度和稳定性的重要一环。

在技术交底中，需要详细说明钢筋的布置原则、布筋图纸上的符号及其含义。

具体的要求包括：钢筋的纵、横向间距，盖梁、柱、板等构件的钢筋布置方式，接缝部分钢筋的处理等。

三、钢筋的加工和安装
钢筋加工和安装是保证钢筋连接牢固、符合设计要求的重要环节。

在技术交底中，需要明确钢筋的加工要求，包括钢筋的切断、弯曲、焊接等工艺。

同时，还需要详细说明钢筋安装的方法和要求，比如钢筋的支撑方式、使用支撑材料的规范、翻边结构的处理等。

四、钢筋的连接和接头
钢筋的连接和接头是确保结构连续性的重要一环。

在技术交底中，需要明确钢筋的连接方式，常见的方式包括搭接接头、机械连接等。

同时，还需要说明接头的处理要求，比如接头的长度、焊接的方法和要求、接头的锚固等。

五、钢筋的保护和防锈
钢筋的保护和防锈是确保结构寿命和耐久性的重要环节。

在技术交底中，需要明确钢筋的保护要求，包括使用防锈剂的种类和方法、涂刷涂料的要求等。

同时，还需要说明钢筋的包裹方式和防护层厚度等。

六、其他注意事项
在技术交底中，还需要注意一些其他的事项，比如施工现场的安全措施、检验验收的方法和标准等。

同时，还需要对施工过程中可能遇到的问题和解决方法进行交底，以确保施工的顺利进行。

二次结构混凝土技术交底本技术交底适用于二次结构构造柱、圈梁、过梁、压顶盖、卫生间及厨房混凝土止水带等混凝土浇筑。

施工准备阶段，需要检查材料和主要机具，如商品砼C20、C25手推车、铁锹、振捣棒、活动脚手架、木抹子等。

同时，还需保证模板牢固、稳定，符合设计要求，钢筋已验收，构造柱、圈梁与主体结构施工缝已凿毛，模板内杂物清理干净。

在操作工艺方面，需要按照混凝土运输、混凝土浇筑、振捣、混凝土养护的工艺流程进行操作。

在混凝土浇筑、振捣阶段，需要注意构造柱根部施工缝处要先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土，并分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣。

振捣圈梁、卫生间混凝土带混凝土时，振捣棒与混凝土面应成斜角，斜向振捣。

混凝土浇筑后，需要及时用木抹子压实、抹平，并保护钢筋位置及砖墙砌体，不使其损害。

混凝土浇筑完24h以后，应对混凝土并浇水养护，每日至少浇水两次，养护时间不得少于7d。

最后，需要填写混凝土施工记录，制作混凝土试块。

质量标准的主控项目需要严格把控，确保施工质量。

4.1 商砼质量要求4.1.1 商砼的原材料、配合比和坍落度必须符合设计要求。

4.1.2 商砼的抗压强度必须符合设计要求。

4.2 一般项目质量要求4.2.1 砼结构表面应坚实、平整，不得有漏筋、蜂窝等缺陷。

4.2.2 砼结构表面的裂缝宽度不应大于0.2毫米，并且不得贯通。

4.2.3 砼结构厚度允许偏差为正负15毫米。

5、应注意的质量问题5.1 蜂窝：由于砼一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失造成。

5.2 露筋：垫块位移、漏放使钢筋贴模或砼振捣不密实，均可能出现露筋。

5.3 麻面：拆模过早或模板未刷隔离剂或隔离剂未刷均匀。

5.4 孔洞：钢筋较密部位的砼石子被卡住，未经振捣就浇注上层砼造成。

应使用撬扛将钢筋撬着，插入式振捣器的振捣头能下去进行振捣，下层砼振实后，才能灌注上层砼。

5.5 对施工中出现的砼缺陷应及时通知施工技术人员和监理作好记录，得到同意后方可修整，不得擅自进行处理。

二次结构技术交底关键信息项：1、二次结构施工的材料要求2、施工工艺流程3、质量标准及验收要求4、安全注意事项1、施工准备11 技术准备熟悉施工图纸，了解设计意图和相关规范要求。

编制施工方案，并向施工人员进行技术交底。

12 材料准备水泥：采用符合国家标准的普通硅酸盐水泥，有出厂合格证和复试报告。

砂：宜用中砂，过 5mm 孔径筛子，砂的含泥量不超过 5%。

石子：粒径 5～315mm，含泥量不超过 2%。

砌块：品种、规格、强度等级必须符合设计要求，并有出厂合格证和复试报告。

钢筋：应有出厂合格证和复试报告，表面无锈蚀和油污。

13 主要机具准备砂浆搅拌机、手推车、铁锹、灰桶、托线板、线坠、大铲、瓦刀等。

检测工具：水准仪、靠尺、塞尺、钢卷尺等。

2、施工工艺流程21 基层处理将基层表面的浮尘、杂物等清理干净，并浇水湿润。

对基层表面凹凸不平处进行剔平或修补。

22 测量放线根据设计图纸，在基础或楼板上放出墙身中心线、边线及门窗洞口位置线。

用墨线弹出墙体的控制线，并在墙柱上标出皮数杆。

23 构造柱钢筋绑扎按设计要求，将构造柱钢筋与主体结构预留钢筋进行绑扎连接。

箍筋间距应符合设计要求，且弯钩角度为 135°，平直段长度不小于 10d。

24 拉结筋设置沿墙高每隔 500mm 设置2φ6 拉结筋，拉结筋伸入墙内的长度不应小于 1000mm 或至门窗洞口边。

拉结筋应与主体结构预留钢筋或预埋件进行焊接或绑扎连接。

25 砌砖砌筑前，先浇水湿润砌块，含水率宜为 10%～15%。

采用“三一”砌砖法，即一铲灰、一块砖、一揉压。

砌筑时，上下皮应错缝搭砌，搭砌长度不应小于砌块长度的 1/3。

水平灰缝厚度和竖向灰缝宽度应控制在 8～12mm 之间，砂浆应饱满，不得出现瞎缝、透明缝。

26 过梁、圈梁施工当过梁跨度小于 15m 时，可采用钢筋砖过梁；当过梁跨度大于15m 时，应采用钢筋混凝土过梁。

圈梁应在墙砌至相应高度时进行浇筑，混凝土强度等级应符合设计要求。

二次结构--构造柱、圈梁、腰梁设置技术交底(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--砌体工程配套分项工程质量技术交底卡 GD2301003□□构造柱、过梁、压顶支模、浇砼砌体施工完毕后，当砂浆强度达1MPa时，应及时进行构造柱支模、浇筑砼，过梁、圈梁、压顶与构造柱同时浇筑，以保证墙体稳定性，当不能及时支模浇砼时，应有可靠的稳定支撑措施。

构造柱支模施工工工艺如下：（1）沿构造柱边缘粘贴2公分海绵条，如图一（2）支设构造柱模板（模板要清理干净、上好油），上口做成45o角浇筑口，在浇筑构造柱混凝土前，必须将砖墙和模板浇水湿润（钢模板面不浇水，刷隔离剂），并将模板内的砂浆残块、砖渣等杂物清理干净。

为了便于清理，可事先在砌墙时，在各层构造柱底部（圈梁面上）留出二皮砖高的洞口，杂物清除后立即用砖砌封闭洞口。

如图二、图三。

图一构造柱贴海绵条图二构造柱支模图三构造柱支45o角浇筑口（3）浇筑构造柱的混凝土，其坍落度一般以50～70mm为宜，以保证浇筑密实，亦可根据施工条件、气温高低，在保证浇捣密实情况下加以调整。

构造柱的混凝土浇筑可以分段进行，每段高度不宜大于2m，或每个楼层分二次浇筑。

在施工条件较好，并能保证浇捣密实时，亦可每一楼层一次浇筑。

浇捣构造柱混凝土时，宜用插入式振动器，分层捣实。

振捣棒随振随拔，每次振捣层的厚度不得超过振捣棒有效长度的倍，一般为200mm左右。

振捣时，振捣棒应避免直接触碰钢筋和砖墙，严禁通过砖墙传振，以免砖墙鼓肚和灰缝开裂。

在新老混凝土接槎处，须先用水冲洗、湿润，再铺10～20mm厚的水泥砂浆（用原混凝土配合比，去掉石子），方可继续浇筑混凝土。

（4）拆除构造柱模板详见图四图四构造柱模板拆除（5）拆除后的构造柱凿除梯形口多余砼并修补平整，如图五。

图五构造柱施工完毕效果交底人接底人交底时间接受交底时间。

二次结构圈梁构造柱钢筋工程技术交底1、施工准备1.1材料及主要机具：1.1.1钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况，还需作化学成分检验。

钢筋应无老锈及油污。

1.1.2铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。

2.1.3控制混凝土保护层用的砂浆垫块、塑料卡。

1.1.4工具：钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔，尺子等。

1.2作业条件：1.2.1按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。

准备好垫木。

按不同规格型号堆放并垫好垫木。

1.2.2核对钢筋的级别，型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。

1.2.3弹好标高水平线及构造柱的外皮线。

1.2.4圈梁模板已做完预检，并将模内清理干净。

2.构件设置2.1构造柱设置：页岩多孔砖和加气砼砌块墙体当墙长大于5m时均设构造柱，其截面尺寸为相应部位的墙厚×200，配筋为纵筋4Ф12，箍筋￠6﹫100/200。

锚入主体结构中采用植筋的方式。

2.2圈梁或砼配筋带设置：非住宅部分当墙高大于4m时设置圈梁，住宅部分均设置腰梁，设置截面尺寸为相应部位的墙厚×120，配筋为纵筋4Ф12，箍筋￠6﹫200。

锚入主体结构中采用植筋的方式。

窗台位置的压顶详见结构墙身大样图。

2.3门窗抱框柱设置：门窗洞两侧设置，截面尺寸为相应部位的墙厚×100，配筋为纵筋2￠10，S形拉筋为￠6﹫400。

纵筋底部锚入地（楼）面内，纵筋上部锚入过梁内。

2.4拉结筋设置：每500高植入或埋入两根￠6拉结筋，拉结筋通长设置。

3、操作工艺3.1构造柱钢筋绑扎：3.1.1工艺流程：预制构造柱钢筋骨架→植入构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋。

3.1.2预制构造柱钢筋骨架：3.1.2.1先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。

3.1.2.2根据画线位置，将箍筋套在受力筋上逐根绑扎，要预留出搭接部位的长度。

技术交底
工程名称
西部智谷2组团建设单位成都武侯工业园投资开发
有限公司
监理单位四川鼎和工程管理建设有限
公司施工单位
四川省晟茂建设有限公司
交底部位二结构构造柱、过梁、圈梁交底日期
交底人接受人签字
交底内容：
一、构造柱的设置原则:
1、应根据砌体结构体系、砌体类型、结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱。

2、对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：
1)、墙体的两端。

2)、较大洞口的两侧。

3)、房屋纵横墙交界处。

4)、构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1.5--2倍及6M，或按有关的规范执行。

5)、构造柱应与圈梁有可靠的连接。

3、下列情况宜设构造柱：
SG-006
本表一式四份：建设、施工、监理、存档各一份。

二次结构钢筋专项做法技术交底一、钢筋加工成型：①墙拉筋的端部均做180°弯钩，弯钩平直段长度为30mm。

植筋端用切割机（无齿锯）下料。

②构件保护层均以箍筋外皮20mm计算，箍筋的闭口和拉钩的弯钩弯后平直段长度为：10d且≥75mm。

二、墙体拉结筋：①墙拉筋为2根A6钢筋@500mm（不大于2皮砌块）通常设置（做法详7月20号技术交底植筋工艺）植筋牢固，确保现场随意抽查都转不动。

②墙拉筋的长度为伸到门、窗、洞口边扣保护层20~30mm。

③墙拉筋在阴、阳角的拐弯处做90°连续通过（操作工艺详7月20号技术交底附图）。

④墙拉筋的搭接长度为300mm，且相邻接头相互错开。

三、墙体构造柱：构造柱设置的位置（详7月20号技术交底附图）①构造柱钢筋为4C8、箍筋为A6@250mm，箍筋50mm起步绑扎，绑扎时箍筋闭口（四角转）相互错开。

②构造柱C8钢筋搭接320mm，构造柱上下450mm范围内箍筋加密间距为@100（即上下各5个加密）。

③构造柱钢筋下料长度为：上部在框梁底时（钢筋长度为地面到框梁底高度加植筋深度），上部在框梁外挑口时（钢筋长度为本层地面到上层地面再加露出上层320mm）。

四、门、窗、洞口边抱框柱：抱框柱设置的位置（详7月20号技术交底）①抱框柱钢筋为2C12、拉钩为A6@200mm，拉钩50mm起步绑扎，绑扎时拉钩闭口朝砌体墙方向。

②抱框柱C12钢筋搭接480mm，抱框柱拉钩上下均不加密。

③抱框柱钢筋下料长度为：门、窗、洞口高度加过梁高度再加180mm长90°弯拐,没有过梁的抱框柱钢筋下料长度为门、窗、洞口高度加顶部植筋深度。

五、门、窗、洞口过梁：过梁箍筋均为A6@200（2），主筋伸入两端支座长度250mm过梁截六、砌体墙圈梁：①外墙在窗台标高处通常设置窗台压顶截面为：墙厚×150mm，主筋4C8、钢筋A6@250。

②外墙在窗顶标高处通常设置配筋带截面为：墙厚×50mm，主筋2C8、拉钩A6@250，当墙高大于4m时配筋带为圈梁，截面为墙厚×200mm，主筋4C8、箍筋A6@250。

二次结构砌筑施工技术交底【完整版】在墙体砌筑前，先在墙体上拉好结筋，保证墙体的稳定性和强度。

⑵设置构造柱、过梁、圈梁钢筋：根据设计要求，在墙体上设置构造柱、过梁、圈梁钢筋，保证墙体的承重能力和稳定性。

2.4制备砂浆：按照设计要求制备强度等级不低于M5的干拌砂浆，确保墙体的牢固性和稳定性。

2.5立皮数杆：在墙体砌筑前，先在墙体上立好皮数杆，保证墙体的垂直度和水平度。

2.6墙体砌筑就位：按照设计要求，在墙体上逐层逐块进行砌筑，保证墙体的整齐、平直和美观。

2.7铺设砂浆：在墙体上铺设砂浆，保证墙体的牢固性和稳定性。

2.8砌筑填充墙：在墙体内填充砂浆，保证墙体的密实度和牢固性。

2.9构造柱、过梁、圈梁浇筑：根据设计要求，在墙体上进行构造柱、过梁、圈梁的浇筑，保证墙体的承重能力和稳定性。

2.10墙顶及留缝处理：在墙顶和墙缝处进行处理，保证墙体的美观和密实度。

2.11检查校正、验收：在施工完成后，进行检查校正和验收，确保墙体的质量和稳定性符合设计要求。

五、安全注意事项1.施工人员必须穿戴好安全防护用品，如安全帽、安全鞋、手套等。

2.严格按照操作规程进行施工，禁止违章操作。

3.机具设备必须经过检查和验收，确保安全可靠。

4.施工现场必须保持清洁整洁，杜绝乱堆乱放现象。

5.施工过程中，必须注意周围环境和人员的安全，避免发生意外事故。

在砌筑墙体之前，必须将拉结筋植入现浇结构中，每500mm高留一道，每道设置2个调整。

当墙厚大于240mm时，应设置36根钢筋。

拉结筋沿着墙身通长设置，端部设有180°弯钩。

从起始拉结筋向上设置拉结筋，如果达不到模数要求，可以适当调整。

当砌体墙与混凝土墙或柱相连时，采用植筋作法设置拉结筋，钢筋植入混凝土结构的深度为90mm（即15d，d为植入钢筋直径）。

拉结筋沿着墙长全长通长设置，搭接长度为55d且不小于400mm。

如果遇到门窗洞口，需要在门窗洞口边切断。

在采用植筋方式埋设拉结筋时，应进行拉拔强度试验。

二次结构施工方法结构后砌填充墙体构造柱施工，因局限丁操作空间环境，容易出现墙体垂直度和平■整度偏差大，构造柱漏浆、涨模、蜂窝和垂直度偏差大等质量通病。

另一方面，由丁构造柱的涨模、跑模、支模时不保护成品墙等原因致墙面平整度偏差大，增加了墙面抹灰层的厚度，浪费了原材料资源。

针对构造柱混凝土存在涨模、不平整、漏浆等施工问题，采用改进的模板体系，在砖墙构造柱安模接触处粘贴密封材料, 成解决混凝土浇筑过程漏浆的问题,型后观感比较好。

工艺流程图基本要求一. 基层处理：基层活理干净，不平■整处可采取剔除或补抹砂浆的措施，特别是构造柱地面处要求平■整户3mm确保立模的缝隙密实。

二. 构造柱的位置放线：构造柱在墙中位置的放线应按设计布置，当无设计规定时应按规范要求处理。

其位置必须由基础向上按各层垂直布置，放线时以建筑物和构造柱的轴线作为基准线，首先按图纸设计墙体的位置放置墙位线，然后再按构造柱在墙中的位置进行测放，轴线位移质量偏差＞5mm并做好标识。

三. 构造柱筋绑扎：按设计配筋进行绑扎，柱筋绑扎完成后应将其垂直固定，避免倾倒。

四. 墙体的砌筑1）按编制好的砖块排列图，在砌体的两侧混凝土墙或柱上设置皮数杆及标2 ）砌筑按要求控制墙体的平整度和垂直度，根据墙体厚度采用双面挂线的砌筑方法；挂线时注意两头皮数杆标高的一致。

为确保墙体留置构造柱的截面尺寸及马牙槎大小一致，构造柱在墙体砌筑时按截面尺寸及马牙槎位置处挂垂直I线，以控制其尺寸大小及垂直度。

3）构造柱的拉结钢筋设置：构造柱在墙体的拉结钢筋应在砌筑过程中一起埋设，拉结钢筋沿柱高每500m成置一道，每道为2根4 6mn＜弯钩钢筋，拉结钢筋在构造柱中通长设置，伸入两端砖墙砌体各不少丁1000mm4）构造柱模板步步紧孔的留设：为确保构造柱模板安装的牢固，支模的步步紧应在墙体砌筑过程中事先留孔，留置的具体做法是：采用步步紧作为通孔工具，根据支模需要的位置，一般为垂直高度为每500mn®留一孔，砌筑时安放在砖砌体的竖缝内，如灰缝位置不对，可采用电钻（不能使用电锤冲击，造成墙体的轻微损坏，影响观感）在需要的位置打孔。
