专用车设计要求和步骤

cvdp商用车开发流程CVDP商用车开发流程是指一项集设计、开发、测试和评估于一体的商用车重要流程。

对于任何一款商用车而言，这个流程都至关重要。

它可以确保车辆的设计和制造过程顺利进行，同时也可以保证车辆的质量和安全符合行业标准。

下面，我们将详细介绍一下该流程的具体步骤。

第一步：需求分析在开发商用车之前，必须先进行需求分析。

这个步骤的目的是明确商用车的功能、性能、特点等方面的基本要求。

开发商需要与客户进行充分的沟通，以获取商用车的基本要求。

这个步骤非常重要，因为它将为后续的设计和开发工作提供指导。

第二步：概念设计在确定商用车的需求之后，开发商要开始进行概念设计。

这个步骤的目的是确定车辆的整体特点、形态、尺寸等等。

开发商可以通过CAD进行设计和模拟，以便优化设计方案。

此外，开发商还要进行市场分析，在同类型车辆中寻找优点和不足。

第三步：详细设计完成概念设计后，开发商要开始进行详细设计。

这个步骤的目的是明确商用车的具体配置、构造、细节等方面的要求。

开发商必须遵循相应的标准，包括相关安全规范等等。

此外，开发商还需要对商用车进行虚拟测试以确保其质量和可靠性。

第四步：开发和试制在设计阶段完成后，开发商要着手进入开发和试制阶段。

这个过程包括原型制作、性能测试等步骤。

开发商要确保每一个重要的组成部分都能够胜任其所承担的任务。

此外，还要进行仿真试验来评估商用车的可靠性、耐久性等其他方面的细节。

第五步：批量生产在成功试制后，开发商可以大规模生产其商用车。

为确保质量和安全，每一辆车都要进行多项测试和评估。

开发商还要确保车辆的生产过程符合相关标准和规范。

交付后，开发商还要为车辆提供售后维护、修理服务等等。

作为商用车开发的重要流程，CVDP商用车开发流程扮演着重要的角色。

仅仅严格的按照该流程顺序开发，才能为消费者提供优秀而可靠的商用车型。

同时，这种流程也被广泛应用于其他行业和产品，以保证其质量和可靠性。

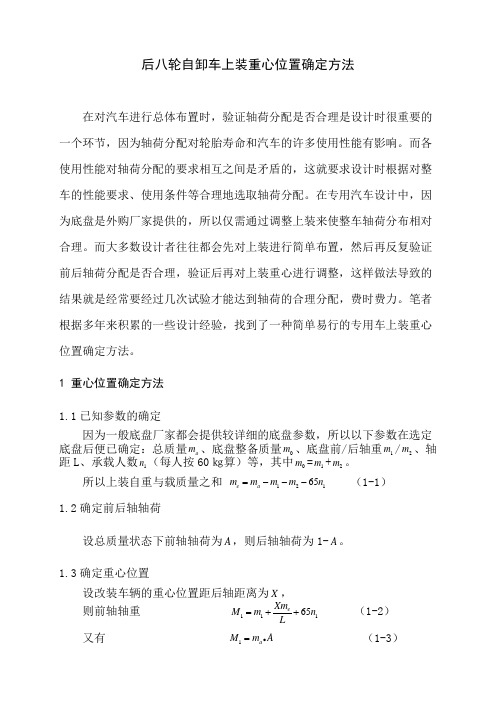

后八轮自卸车上装重心位置确定方法在对汽车进行总体布置时，验证轴荷分配是否合理是设计时很重要的一个环节，因为轴荷分配对轮胎寿命和汽车的许多使用性能有影响。

而各使用性能对轴荷分配的要求相互之间是矛盾的，这就要求设计时根据对整车的性能要求、使用条件等合理地选取轴荷分配。

在专用汽车设计中，因为底盘是外购厂家提供的，所以仅需通过调整上装来使整车轴荷分布相对合理。

而大多数设计者往往都会先对上装进行简单布置，然后再反复验证前后轴荷分配是否合理，验证后再对上装重心进行调整，这样做法导致的结果就是经常要经过几次试验才能达到轴荷的合理分配，费时费力。

笔者根据多年来积累的一些设计经验，找到了一种简单易行的专用车上装重心位置确定方法。

1 重心位置确定方法 1.1已知参数的确定因为一般底盘厂家都会提供较详细的底盘参数，所以以下参数在选定底盘后便已确定：总质量a m 、底盘整备质量0m 、底盘前/后轴重1m /2m 、轴距L 、承载人数1n （每人按60㎏算）等，其中0m =1m +2m 。

所以上装自重与载质量之和 12165e a m m m m n =--- （1-1） 1.2确定前后轴轴荷设总质量状态下前轴轴荷为A ，则后轴轴荷为1-A 。

1.3确定重心位置设改装车辆的重心位置距后轴距离为X ， 则前轴轴重 11165eXm M m n L=++ （1-2） 又有 1a M m A = （1-3）将式2-1、式2-3带入式2-2可解得：11121(65)65a a L A m n m X m m m n --=--- （1-4）由式1-4可知：在底盘参数已知的情况下，只要再选定合适的前轴轴荷，就可依式计算出上装重心位置参数X 。

各类货车满载时的轴荷分配推荐值见下表：表1-1 货车满载时轴荷分配推荐值根据表1-1选定前后轴荷，可最终算出上装重心位置。

第一章绪论第一节机床设计的目的机床课程设计是在学完机床课以后，进行一次学习设计的综合性练习。

通过设计，运用所学过的基础课、技术基础课和专业课的理论知识，生产实习和实验等实践知识，达到巩固、加深和扩大所学知识的目的。

通过设计，分析比较机床主传动中某些典型机构，进行选择和改进，学习构造设计，进行设计计算和编写技术文件。

完成机床主传动设计，达到学习设计步骤和方法的目的。

通过机床课程设计，获得设计工作的基本技能的训练，提高分析和解决工程技术问题的能力。

并为进行一般机械的设计创造一定的条件。

第二节机床课程设计的内容一．运动设计根据设计题目给定的机床用途、规格、主轴极限转速，拟定转速图、传动系统图、计算带轮直径和齿轮齿数。

二．动力设计根据设计题目给定的机床类型、规格及工作条件，确定主电动机功率；确定主轴及各传动件的计算转速；初定传动轴直径、齿轮模数，确定传动带型号及V带根数。

在结构机构设计之后，再对机床主要传动件、零件，进行应力、变形和寿命的验算，并修改结构设计。

三．结构设计完成运动设计和动力设计之后，还要将主传动方案“结构化”。

要设计主轴变速箱装配图及零件工作图，侧重进行传动轴组件、主轴组件、变速机构、操纵机构、润滑与密封，以及主轴、传动轴、滑移齿轮、操纵元件、箱体等零件的设计。

第二节机床课程设计的步骤及要求一．明确目的要求、查阅有关资料在接到题目后，应弄清给定的条件、数据、所设计机床的类型、性能、应用范围和规定的内容与要求。

查阅资料时，除本书外还应查阅《机床图册》和《机床设计手册》等。

必要时还应到实验室进行实地调查，了解同类型机床的使用性能与操作，主传动部件与相邻部件的安装关系等。

二．传动方案设计传动方案设计，包括确定主传动的运动参数，拟定转速图、传动比，确定齿轮齿数和带轮直径，主传动的换向与制动方式，画出主传动的传动系统图。

三．计算主要传动件计算内容如下：V带——选择型号和计算所需的根数；传动轴——按扭转刚度要求计算轴受扭部分的直径，从而确定轴的直径；齿轮按变动工作用量计算接触强度和弯曲强度，取二者中的大值确定齿轮的模数，再进行齿轮的几何结构计算。

机械设计基础课程设计说明书你好，本次机械设计基础课程的设计说明书旨在帮助学生们更加深入地理解机械设计的基本原理和方法，并通过实践操作来提高机械设计的实际操作能力。

以下是本次课程设计说明书的具体内容。

1. 设计背景机械设计是机械制造的基础和核心，它涵盖了多个学科的知识，如力学、材料科学、机电一体化等等。

为了让学生更好地掌握机械设计的基本原理和方法，本次课程将设计一款手动搬运车。

2. 设计要求手动搬运车需要具备以下功能：（1）能够承载适当重量的物品，最大承载重量为50kg；（2）移动方便，并具备一定的悬挂功能，以便于在狭小的空间内进行工作；（3）整体设计美观、结构牢固，方便日常维护。

3. 设计思路根据设计要求，我们需要设计一款手动搬运车，使其具备承载重物的能力，并且能够方便地移动和悬挂。

我们可以从以下几个方面进行考虑：（1）车架设计：车架需要具备结构牢固、整体稳定的特点，同时应尽可能减少自重。

我们可以采用高强度材料进行车架设计，并进行适当的加强和固定。

（2）轮轴设计：车轮需要具备耐磨、承载重力大、防滑等特点，同时需要设计合适的轴承和悬挂机构，以便于在狭小空间内进行操作。

（3）推拉手柄设计：手动搬运车需要具备方便推拉的设计，我们可以设计合适高度和角度的拉杆，采用皮革或抗滑橡胶等材料包裹，以提高操作的舒适度。

4. 设计步骤（1）车架设计：首先，我们需要绘制手动搬运车的草图，并确定车架的结构、尺寸以及车架材料。

然后，根据草图进行CAD绘图，进行车架的三维模型设计，最后进行车架的加强和固定设计。

（2）轮轴设计：根据手动搬运车的承载重量和移动条件确定车轮的材料、规格及型号。

然后进行轮轴承受力分析，并针对力学问题进行调整。

最后设计合适的轮轴直径和悬挂机构。

（3）拉杆设计：根据手动搬运车的人体工学和操作要求，确定拉杆的高度和角度，然后进行拉杆材料、形状、大小和表面设计，并进行组装和调试。

5. 设计成果最终的手动搬运车需要符合以下要求：（1）具备50kg的承载能力；（2）能够在狭小空间内进行悬挂和操作；（3）整体设计美观、结构牢固、操作舒适。

专用汽车是指装臵有专用设备、具备专用功能、用于承担专门运输任务或专项作业以及其他专门用途的汽车。

专用汽车是相对于普通汽车而言。

普通汽车的用途比较广泛，我们称之为基本车型，而专用汽车主要是在基本车型的基础上装设专用车身或用来完成某种货物装运的容器以及完成某种作业项目的装备。

专用汽车在汽车工业中的地位及作用1、专用汽车可提高汽车的运输效率、降低运输成本、减少作业损耗2、专用汽车可以减小汽车在运输中的货损、货差，保证货物的运输质量3、专用汽车扩大汽车的应用领域，提高汽车的工业产出4、专用汽车的发展将为国民经济带来巨大的经济效益专用汽车的作用：专用车辆是汽车运输发展的产物，与普通汽车相比，具有能充分发挥汽车运输效率，降低运输成本，缩短时间，减小损耗等优点。

只有专用汽车，才能满足特定条件下的各种专项作业的要求，才能更好的满足经济发展的需要，更有效的发挥汽车在运输中的重要作用。

国外专用汽车的生产组织形式多样化，基本上概括为以下四种：1、主机厂即汽车集团、汽车公司或工厂下设分公司或分厂生产专用汽车，主要生产本厂基本车型改装的专用汽车；2、专用汽车厂从底盘厂购买底盘，装配自己生产的专用汽车；3、用户兼营专用汽车生产；4、非汽车公司组织专用汽车生产国外专用汽车生产企业的特点：1、多品种、小批量。

2、厂家多、规模小、生产率高。

3、技术人员多，产品开发和市场开发能力强。

4、专用汽车零部件和装臵总成专业化生产。

5、高速公路专用车向重型化、高速化、高技术化方向发展；城市专用车则向轻型化方向发展。

国外专用汽车的发展趋势：1、专用汽车重型化趋势；2、散装水泥车的列车化趋势；3、一车多用比的趋势；4、专用底盘专业化趋势近几年我国专用汽车生产有如下一些特点:1、专用汽车生产企业继续逐年增加,；2、专用汽车产量占当年载货汽车产量的比率逐年提高。

3、由改装厂改装的专用汽车与主机厂生产的专用汽车取得同步增长；4、主机厂在重视生产普通自卸车和半挂汽车列车的同时,更加重视专用功能较强的专用汽车的开发和生产,我国专用汽车所面临的问题：1、科技含量不高，产品附加值低；2、产品质量不高，可靠性差；3、专用汽车品种少，难以满足各种需求；4、专用汽车底盘资源匮乏；5、产业结构不合理；我国专用汽车的发展趋势：1、发展专用汽车所面临的有利条件；2、专用汽车生产企业的发展趋势(1)集团化发展渐趋明显，(2)专用汽车产品正向调整生产组织结构和产品结构、向规模化趋势发展；3、专用汽车产品的发展趋势（1）重型化；（2）、轻量化；(3)“四高”化(即高水平、高技术、高质量、高附加值)；(4)专业化；我国专用汽车的分类：我国的专用汽车划分为厢式汽车、罐式汽车、专用自卸汽车、起重举升汽车、仓栅式汽车和特种结构汽车六大类，他们分别的定义如下：厢式汽车——具有独立的封闭结构车厢或与驾驶室联成一体的整体式封闭结构车厢，装备有专用设备，用于载用人员、货物或承担专门作业的专用汽车和汽车列车。

汽车设计过程步骤汽车作为现代交通工具的重要组成部分，是经过严谨的设计和开发过程才能最终投入市场使用的。

汽车设计过程包括多个步骤，从概念形成到最终制造，每个步骤都需要精心规划和执行。

本文将详细介绍汽车设计过程的主要步骤，展示汽车设计的科学性和复杂性。

1. 需求分析汽车设计的第一步是需求分析。

设计师需要了解客户的使用需求和市场趋势，包括车型分类、市场定位、目标消费群体等信息。

通过与用户的交流和市场调研，设计师能够准确把握用户对汽车的期望和需求，为后续的设计工作奠定基础。

2. 概念设计在需求分析的基础上，设计师开始进行概念设计。

概念设计是整个汽车设计过程中最富创造性和想象力的阶段。

设计师通过草图、模型和数字化设计等方式，将抽象的想法转化为具体的形象。

在这个阶段，设计师注重汽车的外观、功能和使用体验等方面的创新和实现。

3. 三维建模概念设计确定后，设计师将利用计算机辅助设计（CAD）软件进行三维建模。

三维建模是将概念设计转化为具体的数字模型的过程，包括车身结构、发动机安装、底盘设计以及电气布置等。

三维建模能够提供详细的设计信息，为后续的工程设计和制造工艺提供参考。

4. 工程设计工程设计是汽车设计过程中的关键环节，包括结构设计、材料选择、动力系统设计等。

在工程设计阶段，设计师需要考虑到汽车的各个方面，如安全性、可靠性、性能等。

工程设计的目标是实现概念设计的创新理念，并确保汽车在所有方面都能符合技术和市场标准。

5. 原型制造在工程设计完成后，设计师将根据三维模型制造汽车的原型。

原型制造是验证设计思想和技术可行性的重要步骤。

通过制造原型，设计师能够检查和调整设计的细节，并验证设计的性能和可行性。

在这个阶段，设计师还可以与工程师、生产商和用户一起进行实地测试和改进。

6. 测试和优化从原型制造到最终产品投产之间，测试和优化是必不可少的环节。

测试包括动力系统测试、底盘测试、安全性测试等。

通过测试，设计师和工程师能够获得汽车在不同使用条件下的性能数据，并进行分析和优化。
