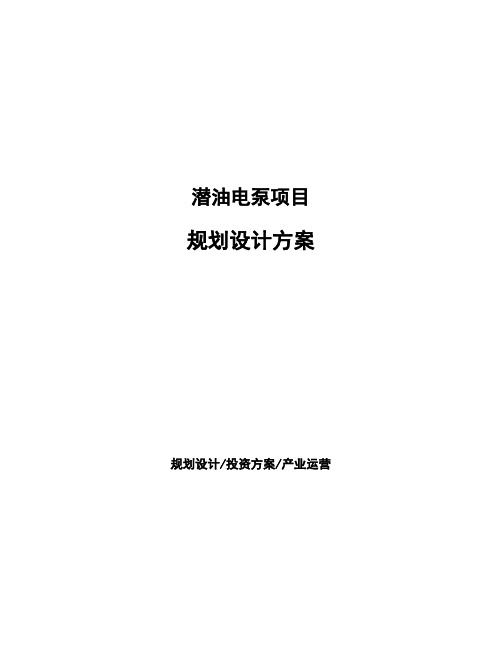

潜油电泵项目规划设计方案
潜油电泵项目规划设计方案规划设计/投资方案/产业运营摘要该潜油电泵项目计划总投资16738.83万元，其中：固定资产投资12604.13万元，占项目总投资的75.30%；流动资金4134.70万元，占项目总投资的24.70%。
达产年营业收入38387.00万元，总成本费用29715.61万元，税金及附加344.61万元，利润总额8671.39万元，利税总额10212.05万元，税后净利润6503.54万元，达产年纳税总额3708.51万元；达产年投资利润率51.80%，投资利税率61.01%，投资回报率38.85%，全部投资回收期4.07年，提供就业职位634个。
报告根据项目工程量及投资估算指标，按照国家和xx省及当地的有关规定，对拟建工程投资进行初步估算，编制项目总投资表，按工程建设费用、工程建设其他费用、预备费、建设期固定资产借款利息等列出投资总额的构成情况，并提出各单项工程投资估算值以及与之相关的测算值。
潜油电泵全称电动潜油离心泵，是一种重要的油井举升设备，主要由电动机和多级离心泵组成。
在油井中，潜油电机将机械能传递给潜油泵，潜油泵内的叶轮高速旋转，将液体从井中抽送到地面集油系统。
报告主要内容：概况、建设背景、市场调研分析、项目投资建设方案、项目建设地研究、土建方案、工艺技术方案、环保和清洁生产说明、职业安全、建设风险评估分析、节能方案分析、项目实施方案、投资计划方案、经济效益、综合评估等。
潜油电泵项目规划设计方案目录第一章概况第二章建设背景第三章项目投资建设方案第四章项目建设地研究第五章土建方案第六章工艺技术方案第七章环保和清洁生产说明第八章职业安全第九章建设风险评估分析第十章节能方案分析第十一章项目实施方案第十二章投资计划方案第十三章经济效益第十四章项目招投标方案第十五章综合评估第一章概况一、项目承办单位基本情况（一）公司名称xxx有限公司（二）公司简介公司始终坚持“服务为先、品质为本、创新为魄、共赢为道”的经营理念，遵循“以客户需求为中心，坚持高端精品战略，提高最高的服务价值”的服务理念，奉行“唯才是用，唯德重用”的人才理念，致力于为客户量身定制出完美解决方案，满足高端市场高品质的需求。
潜油电机设计方法分析
（4）
式中，摩阻系数为 K1，止推瓦的圆周速度均值为 v， 转子重量为 G，止推瓦的单位均值压力为 P，电机润滑 油粘度为 Z，止推瓦长度为 lE。
（3）转子与润滑油的摩擦损耗。若是将定子和转 子视为两种光滑的圆柱体的情况下，则可对电机转子及 电机定子开槽以后形成的槽口影响进行缩减，润滑油与 转子之间会存在摩擦损耗，其与电机气隙润滑油在圆柱 旋转过程中由于黏度而生成的黏滞损耗相同。 4 潜油电机的设计实验验证 4.1 潜油电机设计及制造方式
推轴承的主要类型，潜油电机上接头位置，其作用为对 整个转子重量进行承担，其会导致电机转子于固定的位 置上开展工作，此外，可承担由于转轴偏置时所形成的 经向拉力。其构成涵盖两部分内容，分别为动块和静块。 电机接头位置上固定着静块，其主要由耐磨性强，软度 较高的锡磷青铜合金材料制作构成，表面由巴氏合金浇 筑，转轴与轴块共同旋转位置固定，其制造材料为钢制 材料在淬火精磨情况下开展，具有较高的表面硬度，组 装中，需要与转轴用键联合固定。若是潜油电机工作正 常的情况下，电机两端位置的静块会对转子的重量发挥 承载效用，形成 P0 为摩擦损耗，其所形成的成推力、 摩擦损耗、潜油电机润滑油粘度系数、平均止推瓦压力 值及圆周角的速度之间存在密切联系，其中摩擦损耗的 计算方式为：
潜 油 电 机 工 作 形 式 为 立 式 工 作， 其 大 都 在 油 井 1000m 以下的位置应用，属于特殊类型的三相异步电动 机，细长为其结构特征。为保障潜油电机运行安全性和 可靠性的提升，分段结构为潜油电机定转子的主要构造。 转子大都由大量的独立鼠笼转子单元组成，二者转子单 元之间，设置安装了扶正轴承。应用铜叠片在与之对应 的定子位置设置了隔磁段。气隙中，润滑油存在，电机 转轴内部大都空心，轴上位置开孔可以连接气隙。潜油 电机在运行正常的情况下，在电机内部所密封的润滑油 会在转子带动打油叶轮的情况下，旋转速度日益提升， 在气隙之中，电机的润滑油利用转轴径向油孔，将其向 转轴的空心腔内部压入，最终由上端的出口向气隙之中 流回，构成了闭合的循环油路体系。止推轴承大都在潜 油电机上接头位置安装，电机转轴偏置所形成的径向拉 力大都由于承受电机转子重量而形成。
式中，摩阻系数为 K1，止推瓦的圆周速度均值为 v， 转子重量为 G，止推瓦的单位均值压力为 P，电机润滑 油粘度为 Z，止推瓦长度为 lE。
（3）转子与润滑油的摩擦损耗。若是将定子和转 子视为两种光滑的圆柱体的情况下，则可对电机转子及 电机定子开槽以后形成的槽口影响进行缩减，润滑油与 转子之间会存在摩擦损耗，其与电机气隙润滑油在圆柱 旋转过程中由于黏度而生成的黏滞损耗相同。 4 潜油电机的设计实验验证 4.1 潜油电机设计及制造方式
推轴承的主要类型，潜油电机上接头位置，其作用为对 整个转子重量进行承担，其会导致电机转子于固定的位 置上开展工作，此外，可承担由于转轴偏置时所形成的 经向拉力。其构成涵盖两部分内容，分别为动块和静块。 电机接头位置上固定着静块，其主要由耐磨性强，软度 较高的锡磷青铜合金材料制作构成，表面由巴氏合金浇 筑，转轴与轴块共同旋转位置固定，其制造材料为钢制 材料在淬火精磨情况下开展，具有较高的表面硬度，组 装中，需要与转轴用键联合固定。若是潜油电机工作正 常的情况下，电机两端位置的静块会对转子的重量发挥 承载效用，形成 P0 为摩擦损耗，其所形成的成推力、 摩擦损耗、潜油电机润滑油粘度系数、平均止推瓦压力 值及圆周角的速度之间存在密切联系，其中摩擦损耗的 计算方式为：
潜 油 电 机 工 作 形 式 为 立 式 工 作， 其 大 都 在 油 井 1000m 以下的位置应用，属于特殊类型的三相异步电动 机，细长为其结构特征。为保障潜油电机运行安全性和 可靠性的提升，分段结构为潜油电机定转子的主要构造。 转子大都由大量的独立鼠笼转子单元组成，二者转子单 元之间，设置安装了扶正轴承。应用铜叠片在与之对应 的定子位置设置了隔磁段。气隙中，润滑油存在，电机 转轴内部大都空心，轴上位置开孔可以连接气隙。潜油 电机在运行正常的情况下，在电机内部所密封的润滑油 会在转子带动打油叶轮的情况下，旋转速度日益提升， 在气隙之中，电机的润滑油利用转轴径向油孔，将其向 转轴的空心腔内部压入，最终由上端的出口向气隙之中 流回，构成了闭合的循环油路体系。止推轴承大都在潜 油电机上接头位置安装，电机转轴偏置所形成的径向拉 力大都由于承受电机转子重量而形成。
潜油电泵井百米吨液耗电量影响因素分析
设备管理与维修2021翼4（上）序号井号电机、泵配置生产数据百米吨液耗电/（kW ·h/100m ·t ）主要因素排量/（m 3/d ）配泵扬程/m配置功率/kW 井口油压/MPa 液量/（m 3/d ）含砂量/译黏度/mPa ·s 11-1-8212501350861325.70.292549.72 1.5电机配置功率大、井口油压高21-0-762150180086 1.4790.3413148.8 1.42井口油压高3T71X6452300450.8860.107615.38 1.1离心泵配置扬程高4T101250900860.8275.70.424370.33 1.06电机配置功率大52-5N233201053860.6260.60.098354.8 1.05电机配置功率大624N16320695431.2383.20.0588459.51.44井口油压高……………………………953111411501190860.9176.80.10961393 1.17电机配置功率大、原油黏度高963111461501800860.8144.80.12321284 1.44电机配置功率大、原油黏度高97310N1353201410860.7250.60.050229641.54电机配置功率大、原油黏度高983111842501720860.7277.20.4685546.9 1.05离心泵配置扬程高、电机配置功率大潜油电泵井百米吨液耗电量影响因素分析安鹏（大港油田第四采油厂（滩海开发公司），天津300280）摘要：通过长期潜油电泵各种不同区块油藏工况下、各种规格电泵现场使用数据积累进行总结分析，主要依据2018年第三季度《大港采油厂电泵井能耗测试表》《大港采油厂电泵生产日报表》现场实际数据模型进行分析，并通过试验数据进行验证，总结得出影响潜油电泵井百米吨液耗电量的5大主要因素依次为：电机配置功率过大，离心泵配置扬程高，井口油压高，油井液量低，原油黏度高。
潜油电泵选井原则及选泵设计方法标准
潜油电泵选井原则及选泵设计方法标准在石油行业中，潜油电泵是一种常用的采油设备，它通过将电动机和泵体一体化设计，安装在井下，用于将含油液体抽到地面。
在进行潜油电泵选井和选泵设计时，需要考虑多种因素，以确保设备的高效运行和持续产出。
本文将从深度和广度两个方面，探讨潜油电泵选井原则及选泵设计方法标准。
一、潜油电泵选井原则1. 综合考虑地质条件在进行潜油电泵选井时，首先需要综合考虑地质条件。
包括井底油层的产能和产液能力、地层孔隙度和渗透率、地层压力和温度等因素，以充分了解井下情况。
2. 确定井筒尺寸根据地质条件和采油技术要求，确定井筒尺寸，包括井深、井径和井壁稳定性等，以满足潜油电泵安装和运行的需求。
3. 考虑井口条件考虑井口条件，包括地面评台条件、电力供应条件和设备安装空间等，以确保潜油电泵在地面和井下能够正常运行和维护。
4. 安全考虑在选井过程中，必须充分考虑安全因素，包括避免井下事故和环保要求，确保选井和生产过程安全可靠。
二、选泵设计方法标准1. 确定抽油量和井下压力根据油藏地质条件和生产目标，确定潜油电泵的抽油量和井下压力要求，以选择合适的泵型和参数。
2. 选择合适的泵型和材料根据抽油量、液体性质和工作环境，选择合适的泵型和泵体材料，以确保潜油电泵在不同工况下能够稳定运行。
3. 确定电机功率和控制方式根据抽油深度、油液性质和电力条件，确定潜油电泵的电机功率和控制方式，以保证设备的可靠性和经济性。
4. 考虑设备可维护性在选泵设计过程中，需要考虑设备的可维护性和易损件的更换周期，以降低设备使用成本和减少停产时间。
总结回顾潜油电泵选井和选泵设计是一个复杂而又重要的工作，需要充分考虑地质条件、生产目标、安全因素和设备特性等多方面因素。
只有在综合考虑的基础上，选择合适的潜油电泵和设计方案，才能保证设备的高效运行和长期产出。
个人观点和理解在进行潜油电泵选井和选泵设计时，需要注重细节和全面性，不能片面追求技术指标而忽略地质和安全因素。
潜油电泵采油工艺设计样本
潜油电泵采油工艺设计一、设计概要潜油电泵是油田中使用一种重要无杆采油设备。
近几年来, 特别是国外, 生产现场装机总容量超过了20%, 是油田高产稳产重要手段。
典型潜油电泵系统重要由地面某些和井下某些构成。
地面某些重要涉及: 变压器、控制屏和接线盒；井下某些涉及: 井下管柱、井下电缆、多级离心泵、气液分离器、保护器和潜油电机。
动力通过电缆传递给井下电机, 使潜油电机带动多级离心泵旋转, 将井下液体举升到地面。
1.1设计目通过设计计算, 理解潜油电泵采油系统构成, 工艺方案基本设计思路, 设计内容, 掌握方案设计基本办法, 环节以及设计中所涉及基本计算, 加强系统工程训练, 培养分析和解决实际工程问题能力。
1.2设计内容依照油井基本状况, 通过潜油电泵举升系统设计计算:1.2.1拟定油井产能1.2.2 拟定井筒压力温度。
井筒压力温度预测重要是依照油井基本资料, 计算井筒泵如下温度及压力分布, 得到泵入口温度及吸入压力。
1.2.3拟定泵入口气液比。
泵入口气液比是选取气液分离器根据, 依照油井基本资料、泵入口压力温度及流体物性计算办法计算泵入口气液比。
1.2.4拟定潜油电泵系统设备1.2.4.1气液分离器。
依照供选取分离器分别计算安装分离器后进泵气液比, 由设计原则（进泵气液比规定）选用气液分离器。
气液分离器效率越高, 成本越高, 普通只需要选取满足设计原则分离器。
1.2.4.2选取多级离心泵。
潜油电泵选取重要是选取泵型及计算所需要级数。
依照计算出来油井产量、总扬程, 并由供选取离心泵特性曲线来选取配备多级离心泵。
1.2.4.3选取潜油电机。
当潜油泵型号、扬程及所需要级数被拟定后来, 计算泵所需功率。
选取电机功率还应考虑分离器和保护器机械损耗功率。
普通状况下, 气液分离器机械损耗功率为1.5KW, 保护器为1.0KW。
1.2.4.4选取潜油电缆。
潜油电缆选取重要是拟定电缆型号及压降。
电缆电压降普通应不大于30V/304.8m, 电流不能超过电缆最大载流能力。
采油潜油电泵配电装置的设计选择
