2019-2020学年人教版高中物理必修一 1.4 实验：用打点计时器测速度 同步练习A卷

实验：用打点计时器测量小车的速度【教学目标】1.知识与技能：（1）能熟练使用打点计时器。

（2）会根据相关实验器材，设计实验并完成操作。

（3）会处理纸带求各点瞬时速度。

（4）会设计表格并用表格处理数据。

（5）会用v-t图像处理数据，表示运动规律2.过程与方法：（1）初步学习根据实验要求，设计实验，探究某种规律的研究方法。

（2）经历实验过程，及时发现问题并做好调整。

（3）初步学会根据实验数据发现规律的探究方法。

3.情感态度与价值观：（1）体会实验的设计思路，体会物理学的研究方法。

（2）培养根据实验结果作出分析判断并得出结论。

【教学重点】1.图象法研究速度随时间变化的规律。

2.对运动的速度随时间变化规律的探究。

【教学难点】对实验数据的处理。

【教学过程】一、导入新课。

教师提出问题：探究小车在重物牵引下的运动，研究小车速度随时间的变化规律。

让学生猜想：小车的速度随时间变化有几种可能：变化先快后慢；先慢后快；均匀变化等。

可结合速度图象描述猜想。

让学生进行实验设计：提示如何测量出不同时刻的物体运动速度；最后确定打点计时器测速度。

二、讲授新课。

（一）实验步骤及注意事项1.教师提问：用打点计时器测小车的速度所需哪些实验器材？学生回答：有滑轮的长木板、小车、带小钩的细线、钩码若干、打点计时器、纸带、刻度尺、导线、交流电源．2.教师提问：通过预习，同学们知道具体的实验步骤是什么吗？学生回答（抽取举手同学作答）教师诠释：①把附有滑轮的长木板放在实验台上，并使滑轮伸出桌面，把打点计时器固定在长木板上没有滑轮的一端，连接好电路，如图所示。

②把一条细绳拴在小车上，使细绳跨过滑轮，下面挂上合适的钩码。

放手后，看小车能否在木板上平衡地加速滑行，然后把纸带穿过打点计时器，并把纸带的一端固定在车的后面。

③使小车停在打点计时器处，先接通电源，后释放小车，让小车拖着纸带运动，打点计时器就在纸带上打下一列小点，再按同样的方法(不改变钩码个数)打出两条纸带。

2019-2020年高一物理《1.4试验：用打点计时器测速度》教案重点：①学会使用打点计时器。

②能根据纸带计算物体运动的瞬时速度。

③会用描点法描绘物体的速度-----时间图象，并从中获取物理信息难点：处理纸带的方法，用描点法画图象的能力三维目标知识与技能：①了解电磁打点计时器和电火花计时器的构造、差异及功能②能够阅读产品说明书，掌握打点计时器的使用方法。

③初步学会从纸带上获取时间和位移等实验数据信息进行处理，测定物体的速度④学会建立物体运动的v—t图象。

过程与方法：①通过实验探究过程，了解物理学的研究方法，培养学生信息收集和处理能力，分析、解决问题和交流、合作能力。

②初步了解用图象描述和研究物理过程的方法，体会数学在物理知识中和应用情感态度与价值观：①在实验活动中，培养学生严谨的科学态度和实事求是的科学精神。

②在探讨问题的过程中，鼓励学生主动与他人合作，交流思想，感受团队精神体验探索的乐趣教学手段：实验演示和多媒体课件（ppt和flash）、视频预习学案：完成时间（）分钟1、.电磁打点计时器和电火花打点计时器都是使用电源的仪器，电磁打点计时器的工作电压是Ｖ，电火花打点计时器的工作电压是Ｖ.当电源频率是50 Hz时，它每隔 s打一次点.使用电磁打点计时器时，纸带应穿过，复写纸片应套在上，并要放在纸带的面；打点时应接通电源，释放纸带.2、电火花打点计时器与电磁打点计时器有何相同？有何不同?答：相同点：不同点：预习思考：完成时间（）分钟1、打点计时器是一种使用交流电源的计时仪器,根据打点计时器打出的纸带,我们可以从纸带上直接得到的物理量是（）A．时间间隔B．位移C．瞬时速度D．平均速度2、一学生在练习使用电磁打点计时器时，纸带上打出的不是点，而是一些短线，这可能是因为（）A．打点计时器错接在直流电源上B．电源电压不稳定C．电源的频率不稳定D．振针压得过紧3、针对第2题出现的问题，应如何调节（）①降低电源的频率②提高电源的电压③降低电源的电压④缩短振针的长度A．①②B．①④ C．②④ D．③④4、下图为用一大点计时器打出的4条纸带，其中平均速度最大的是（打点时间间隔均相同为0.02s）（）5、怎样根据纸带上的点迹计算纸带的平均速度？如图用S和t分别表示纸带AB和CD的平均速度。

人教版物理必修1第一章4：实验（用打点计时器测速度）一、填空题。

1. 打点计时器是记录做直线运动物体的________和________的仪器．电火花打点计时器是其中的一种，其工作电压是________，电火花计时器靠电火花和墨粉打点，当交流电的频率为50Hz时，它每隔________秒打一次点．2. 电磁打点计时器工作时使用________（选填“交流”或“直流”）电源，当电源的频率是50Hz时，每隔________s打一次点．其工作时的基本步骤如下：A．当纸带完全通过计时器后，及时关闭电源B．将电磁打点计时器接上相应的电源C．将纸带穿过两个限位孔并从复写纸下面通过D．接通开关，立即拖动纸带运动上述步骤正确的顺序是________．（按顺序填写步骤编号）3. 电磁打点计时器是一种使用交流电源的计时仪器．当电源的频率是50Hz时，它每隔0.02s打一次点．如图所示为某次实验打出的一条纸带，其中1、2、3、4为依次选定的计数点，相邻两个计数点的时间间隔为________s，根据图中标出的数据，可以得到实验物体运动的速度v2的大小为________m/s．4. 电磁打点计时器使用________（填“交流”或“直流”）电源，电磁打点计时器的工作电压在________V以下，如果所接电源为50Hz，则打点时间间隔为________s．某同学在实验中，用打点计时器记录了被小车拖动的纸带的运动情况，在纸带上确定出A、B、C、D、E、F、G共7个计数点，其相邻点间的距离如图所示，每两个相邻的测量点之间的时间间隔为0.10s．则CE两点间的平均速度是________m/s．D点的瞬时速度是________m/s．5. 完成下列关于打点计时器的问题．（1）运动物体拉动穿过打点计时器的纸带，纸带上打下一系列点迹，纸带上的点迹直接记录了（）A.物体运动的时间B.物体的形状和质量C.物体在不同时刻的速度D.物体在不同时刻的位置和某段时间的位移（2）电火花打点计时器使用交流________V电源工作，它工作电源的频率是50Hz，如果用它测量速度时，实验者不知道工作电源的频率已变为60Hz，而仍按50Hz进行计算，这样算出的速度值与物体速度的真实值相比________（选填“偏大”或“偏小”）二、多选题。

1.4 实验：用打点计时器测速度同步练习一、单选题1.打点计时器是中学研究物体运动时常用的实验器材，常见的有电磁打点计时器和电火花计时器两种．关于电磁打点计时器和电火花计时器的比较，下列说法正确的是（）A. 电磁打点计时器使用交流电源，电火花计时器使用直流电源B. 它们都是使用10V以下的交流电源C. 当电源频率为50Hz时，它们都是每隔0.02s打一个点D. 电火花计时器工作时，纸带运动受到的阻力较小，所以实验误差也较小【答案】C,D【考点】打点计时器的使用【解析】【解答】解：A、电磁打点计时器和电火花计时器都使用交流电源，A不符合题意；B、电磁打点计时器工作电压是4V～6V交流电源，电火花打点计时器的电压是220V交流电源，B不符合题意；C、当电源频率为50Hz时，它们都是每隔0.02s打一个点，C符合题意；D、电火花计时器工作时，纸带运动受到的阻力较小，误差较小，D符合题意；故答案为：CD．【分析】本题考查打点计时器工作原理。

电磁打点计时器使用电源是低压交流电源，而电火花打点计时器是220V交流电源；当电源频率为50Hz时，它们都是每隔0.02s打一个点。

2.在你练习使用打点计时器时，小车拖动纸带并在上面打下了一系列的小点．根据你所打出点的纸带，在判断纸带表示的运动是匀速直线运动还是变速直线运动时（）A. 应通过测量纸带表示的运动的全程来判断B. 必须通过计算任意两点间的平均速度来判断C. 必须通过计算全程的平均速度来判断D. 可以通过测量每相邻两点间的距离，看其是否都相等来判断【答案】D【考点】打点计时器的使用【解析】【解答】物体在一条直线上运动，且在相等的时间间隔内通过的位移相等，这种运动称为匀速直线运动；如果在相等的时间里位移不等，这种运动就叫做变速直线运动．纸带上相邻的计时点的时间间隔相等，可以通过测量每相邻两点间的距离，看其是否都相等来判断，D符合题意，ABC不符合题意。

故答案为：D【分析】利用打点计时器打出纸带判断纸带运动情况时，应看相等时间内位移的变化规律确定质点的运动情况。

1.4实验：用打点计时器测速度【教学目标】1.了解电磁打点计时器和电火花打点计时器的基本构成，知道打点计时器的计时原理，并学会安装和使用打点计时器。

2.学会根据纸带上的点分析速度的变化情况，并学会测定平均速度和测量瞬时速度。

3.明确速度—时间图像的意义，描点法画图像的方法，并画出实验中的速度—时间图像象。

4.通过对纸带的处理过程培养学生获取信息、处理信息的能力，体会处理问题的方法，领悟如何间接测一些不能直接测量物理量的方法。

5.通过画速度—时间图像培养学生用图像法处理数据的能力，体验数学工具在物理发展中的作用。

【教学重点】1. 打点计时器的使用。

2. 由纸带计算物体运动的瞬时速度。

3. 画物体的速度—时间图像。

【教学难点】1. 对纸带数据的处理。

2. 画图像的方法。

【课时安排】1课时【教学过程】一、导入新课测定物体的运动速度并不是一件容易的事，特别是物体的速度在不断变化时。

为了简化我们今天只研究物体的直线运动.当物体沿直线运动时，其位移在不断变化，要研究物体的运动，我们首先要准确记录物体的运动信息，怎样记录呢？请同桌的两位同学合作用彩笔和纸带模拟打点计时器。

思考：1. 彩笔打出的点能不能准确记录纸带的位置？2. 在打点时间间隔大致相同的情况下，纸带拉动的快慢对纸带上点的间隔有无影响？学生讨论：师总结：彩笔打出的点可以记录纸带的位置，但在打点时间间隔大致相同的情况下，纸带拉动的快慢对纸带上点的间隔有影响（拉的越慢纸带上点越密，反之就会越稀疏）考虑到用手打点的时间间隔不能准确相等，所以无法准确测定物体的运动速度。

原因在哪？学生：原因出在用手打点时的时间间隔不能严格相等，要是有一台打点时间间隔严格相等的仪器问题就可以解决了。

二、新课教学师：我们今天要介绍的打点计时器就是可以精确记录时间间隔和位移的仪器。

（一）电磁打点计时器布置学生阅读打点计时器的说明书:明确打点计时器的结构,各部分的名称,工作原理及使用方法。

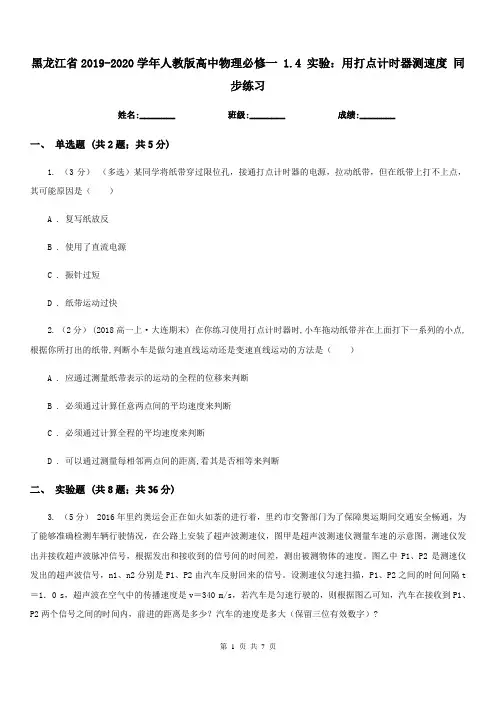

黑龙江省2019-2020学年人教版高中物理必修一 1.4 实验：用打点计时器测速度同步练习姓名:________ 班级:________ 成绩:________一、单选题 (共2题；共5分)1. （3分）（多选）某同学将纸带穿过限位孔，接通打点计时器的电源，拉动纸带，但在纸带上打不上点，其可能原因是（）A . 复写纸放反B . 使用了直流电源C . 振针过短D . 纸带运动过快2. （2分） (2018高一上·大连期末) 在你练习使用打点计时器时,小车拖动纸带并在上面打下一系列的小点,根据你所打出的纸带,判断小车是做匀速直线运动还是变速直线运动的方法是（）A . 应通过测量纸带表示的运动的全程的位移来判断B . 必须通过计算任意两点间的平均速度来判断C . 必须通过计算全程的平均速度来判断D . 可以通过测量每相邻两点间的距离,看其是否相等来判断二、实验题 (共8题；共36分)3. （5分） 2016年里约奥运会正在如火如荼的进行着，里约市交警部门为了保障奥运期间交通安全畅通，为了能够准确检测车辆行驶情况，在公路上安装了超声波测速仪，图甲是超声波测速仪测量车速的示意图，测速仪发出并接收超声波脉冲信号，根据发出和接收到的信号间的时间差，测出被测物体的速度。

图乙中P1、P2是测速仪发出的超声波信号，n1、n2分别是P1、P2由汽车反射回来的信号。

设测速仪匀速扫描，P1、P2之间的时间间隔t ＝1．0 s，超声波在空气中的传播速度是v＝340 m/s，若汽车是匀速行驶的，则根据图乙可知，汽车在接收到P1、P2两个信号之间的时间内，前进的距离是多少？汽车的速度是多大（保留三位有效数字）?4. （5分） (2018高一上·深圳月考) 用打点计时器可测纸带运动的时间和位移。

下面是没有按操作顺序写的不完整的实验步骤，按照你对实验的理解，在各步骤空白处填上适当的内容，然后按实际操作的合理步骤，将各步骤的字母代号顺序写在空白处。

第1.4课（实验）用打点计时器测速度一、实验原理1.两种打点计时器的比较电磁打点计时器电火花计时器结构示意图打点原理电磁作用下振针上下周期性振动打点脉冲电流经放电针、墨粉纸盘到纸盘轴放电打点工作电压6 V 以下交流电源220 V 交流电源打点周期0.02 s 0.02 s阻力来源纸带与限位孔、复写纸的摩擦，纸带与振针的摩擦纸带与限位孔、墨粉纸盘的摩擦，比前者小功能功能相同，都是计时仪器电磁打点计时器的工作原理如图所示，当给电磁打点计时器的线圈通电后，线圈产生磁场，线圈中的振片被磁化，振片在永久磁铁磁场的作用下向上或向下运动，由于交流电的方向每个周期要变化两次，因此振片被磁化后的磁极要发生变化，永久磁铁对它的作用力的方向也要发生变化．振动片的一端装有打点针，当纸带从针尖下通过时，便会打上一系列点．二、实验器材电磁打点计时器(或电火花计时器)、学生电源(电火花计时器使用220 V 交流电源)、刻度尺、纸带、复写纸、导线、坐标纸等。

打点计时器的作用1. 测时间（直接测出，电源频率 50 Hz ，每隔 0.02 s 秒打一个点）。

2. 测位移（直接测出）。

3. 测纸带的速度（间接测出），研究物体的运动。

4.分析纸带 → 研究物体运动 用打点计时器测量瞬时速度 （1）测平均速度：x t∆=∆v 方法：先取计数点0，1，2，3，4……用刻度尺量出计数点间的距离（位移）Δx ，计入表格，同时记下对应的时间Δt ，然后根据公式算出平均速度。

（2）测瞬时速度：当Δt 无限小的时候，两点间的平均速度近似等于两点间某点的瞬时速度，故——用两点间的平均速度代替两点间某点的瞬时速度。

三、实验过程 1.实验步骤(1)把电磁打点计时器固定在桌子上，纸带穿过限位孔，把复写纸套在定位轴上，并且压在纸带上面。

(2)把电磁打点计时器的两个接线柱接到6 V 的低压交流电源上。

(3)接通电源开关，用手水平拉动纸带，使它在水平方向上运动，纸带上就打下一系列点。

第4节 实验：用打点计时器测速度【考纲解读】◆ 了解电磁打点计时器、电火花计时器的基本结构，理解其基本工作原理； ◆ 能正确、熟练使用打点计时器，并亲手使用打点计时器； ◆ 会根据织带上的点迹计算物体运动的平均速度；◆ 理解用平均速度表示瞬时速度多采用的思想方法，并会用这种方法计算瞬时速度； ◆ 能运用实验数据画出t -υ图像，并会根据画出的图像描述物体运动速度的变化特点。

【知识储备】知识点❶、打点计时器的构造与工作原理1、电磁打点计时器（1）电磁打点计时器是一种连续打点记录运动物体在相同时间间隔内位移的仪器。

它是用交流电源，工作电压在V 6以下。

当电源的的频率为Hz 50时，它每隔s 02.0打一个点。

（2）电磁打点计时器的构造如图所示。

（3）工作原理：电磁打点计时器是利用电流的磁效应打点计时的仪器，当打点计时器的线圈中通入交流电流时，线圈将产生磁场，由于电流是周期性变化的，所以线圈产生的磁场也是周期性变化的，振片位于磁场中被磁化，相当于条形磁铁，振针所在一端为一个磁极，其磁性随时间做周期性变化，这样，振片的这一端受永久磁铁的作用而上下运动，振片就这样做周期性振动，每次向下运动时带动振针在纸带上大下一个点，大点的时间间隔就是振片的振动周期，等于交流变电流的周期。

交流电频率为Hz 50时，它每隔s 02.0)501(s 打一个点，则纸带上相邻两点间的时间间隔也是s 02.0。

2、电火花计时器（1）电火花计时器使用交流电源，工作电压是V 220。

（2）电火花计时器的构造如图如图所示。

（3）工作原理电火花计时器中有将正弦式交流电流转为脉冲式变电流的装置，当计时器接通V 220交流电源时，按下脉冲输出开关，计时器发出的脉冲电流经放电针。

墨粉纸盘到纸盘轴产生火花放电，利用火花放电在纸带上打出点迹。

当电源的频率为Hz 50时，它每隔s 02.0打一个点。

3【辅助理解】例1、电磁打点计时器是一种使用 电源的计时器仪器，它的工作电压为 V 以下，当电源频率为Hz 50时，每隔 s 打一个点，使用电磁打点计时器时，应将纸带穿过 ，复写纸套在定位轴上，并要放在纸带上 面；打点时应先 ，再让纸带运动。
