第三章载货汽车总体设计

中重型载货汽车总布置设计规范汽车的总体设计与汽车的使用性能、艺术造型与制造成本有着密切的关系，在很大程度上决定着汽车成败，直接影响到汽车的结构、性能及其使用、维修、寿命和使用经济性，所以总体设计在汽车的设计中显得十分重要。

1、汽车总体设计的任务：（1）从技术先进性、生产合理性和目标产品的用途、销售对象、控制成本及生产纲领等出发，正确选择整车性能指标、质量及尺寸参数，提出整车设计方案，为部件设计、选型提供依据。

（2）对各部件进行合理布置和运动校核，使汽车能满足主要性能的要求，使相对运动的部件不会产生相互干涉。

（3）对汽车性能进行精确计算和控制，保证汽车主要性能指标的实现。

（4）协调各总成与整车的关系以及各总成之间的关系。

（5）拟订整车技术文件。

如：整车装调技术条件、产品标准（6）进行各种有关整车的技术综合工作。

如：总布置评审材料的准备；设计计算书（设计计算说明书）；项目描述书；试验任务书；零部件技术认证计划。

2、对整车设计师的要求：作为一名整车设计师，需要具备以下几个条件：（1）对汽车的有关标准、法规的了解和掌握；（2）对汽车设计、试验知识的掌握和运用；（3）对汽车使用、保养和修理知识的基本了解；（4）对汽车生产工艺的基本了解；（5）对国内外同类产品的技术状态及技术水平主要零部件资源的了解；（6）有强烈的经济观念和市场意识，对市场的需求有必要的了解；（7）要有科学的工作态度和严格细致的工作作风；（8）要有协调各种关系的能力和耐心。

3、汽车设计的一般主要原则：汽车的设计原则是解决设计中出现的各种矛盾的指导思想和统一的准则。

其中包括产品设计方针、主要技术—经济要求（对技术先进性、工艺性、继承性、生产成本和零部件互用化的要求），需要考虑哪些变型车；同时要规定在各自使用性能发生矛盾时应优先保证的性能等，对于不同类型的汽车，其设计原则是不相同的，但有一些普遍适用的主要原则，表现在：（1）用户第一原则：汽车是工业品，也可看作艺术品。

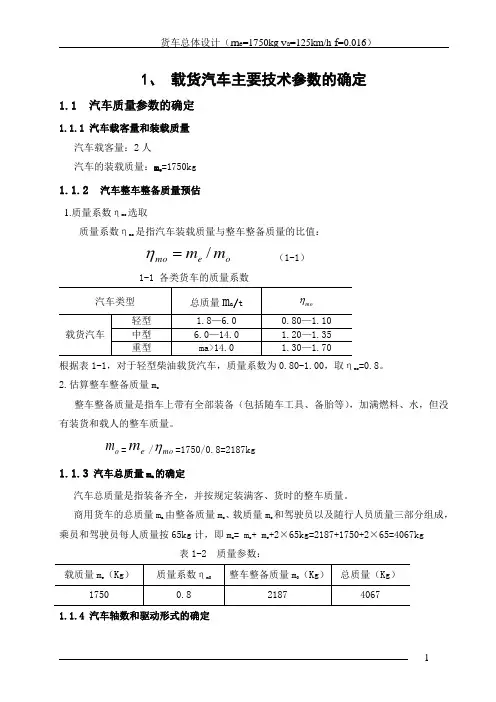

1、 载货汽车主要技术参数的确定1.1 汽车质量参数的确定1.1.1 汽车载客量和装载质量汽车载客量：2人汽车的装载质量：m e =1750kg1.1.2 汽车整车整备质量预估1.质量系数ηmo选取质量系数ηmo是指汽车装载质量与整车整备质量的比值：oe mo m m /=η （1-1）1-1 各类货车的质量系数根据表1-1，对于轻型柴油载货汽车，质量系数为0.80-1.00，取ηmo =0.8。

2.估算整车整备质量m o整车整备质量是指车上带有全部装备（包括随车工具、备胎等），加满燃料、水，但没有装货和载人的整车质量。

o m =e m /moη=1750/0.8=2187kg1.1.3 汽车总质量m a 的确定汽车总质量是指装备齐全，并按规定装满客、货时的整车质量。

商用货车的总质量m a由整备质量m o 、载质量m e 和驾驶员以及随行人员质量三部分组成，乘员和驾驶员每人质量按65kg 计，即m a = m o + m e +2×65kg=2187+1750+2×65=4067kg表1-2 质量参数：1.1.4 汽车轴数和驱动形式的确定总质量小于19吨的商用车一般采用结构简单、成本低廉的两轴方法，所以本车轴数定为二轴。

商用车多采用结构简单、制造成本低的4⨯2驱动的形式。

所以本车采用4⨯2后双胎的驱动形式。

1.2汽车主要尺寸的确定1.2.1汽车的外廓尺寸我国法规对载货汽车外廓尺寸的规定是：总高不大于4米，总宽不大于2.5米，总长不大于12米。

一般载货汽车的外廓尺寸随载荷的增大而增大。

在保证汽车主要使用性能的条件下应尽量减小外廓尺寸。

参考同类车型，取外廓尺寸:5813×2096×2096mm(长×宽×高)。

1.2.2汽车轴距L的确定在汽车的主要性能，装载面积和轴荷分配等各个方面的要求下选取。

各类载货汽车的轴距选用范围如表1-3所示表1-3 载货汽车的轴距和轮距选L=3400mm1.2.3 汽车前轮距B1和后轮距B2汽车轮距B应该考虑到车身横向稳定性,在选定前轮距B1范围内，应能布置下发动机、车架、前悬架和前轮，并保证前轮有足够的转向空间，同时转向杆系与车架、车轮之间有足够的运动空间间隙。

1、 载货汽车主要技术参数的确定1.1 汽车质量参数的确定1.1.1 汽车载客量和装载质量 汽车载客量：2人汽车的装载质量：m e =1750kg1.1.2 汽车整车整备质量预估1.质量系数ηmo 选取质量系数ηmo 是指汽车装载质量与整车整备质量的比值：o e mo m m /=η （1-1）1-1 各类货车的质量系数根据表1-1，对于轻型柴油载货汽车，质量系数为0.80-1.00，取ηmo =0.8。

2.估算整车整备质量m o整车整备质量是指车上带有全部装备（包括随车工具、备胎等），加满燃料、水，但没有装货和载人的整车质量。

o m =e m /mo η=1750/0.8=2187kg1.1.3 汽车总质量m a 的确定汽车总质量是指装备齐全，并按规定装满客、货时的整车质量。

商用货车的总质量m a由整备质量m o 、载质量m e 和驾驶员以及随行人员质量三部分组成，乘员和驾驶员每人质量按65kg 计，即m a = m o + m e +2×65kg=2187+1750+2×65=4067kg表1-2 质量参数：1.1.4 汽车轴数和驱动形式的确定22总质量小于19吨的商用车一般采用结构简单、成本低廉的两轴方法，所以本车轴数定为二轴。

商用车多采用结构简单、制造成本低的4⨯2驱动的形式。

所以本车采用4⨯2后双胎的驱动形式。

1.2 汽车主要尺寸的确定1.2.1汽车的外廓尺寸我国法规对载货汽车外廓尺寸的规定是：总高不大于4米，总宽不大于2.5米，总长不大于12米。

一般载货汽车的外廓尺寸随载荷的增大而增大。

在保证汽车主要使用性能的条件下应尽量减小外廓尺寸。

参考同类车型，取外廓尺寸:5813×2096×2096mm(长×宽×高)。

1.2.2汽车轴距L 的确定在汽车的主要性能，装载面积和轴荷分配等各个方面的要求下选取。

各类载货汽车的轴距选用范围如表1-3所示表1-3 载货汽车的轴距和轮距选L=3400mm1.2.3 汽车前轮距B 1和后轮距B 2汽车轮距B 应该考虑到车身横向稳定性,在选定前轮距B 1范围内，应能布置下发动机、车架、前悬架和前轮，并保证前轮有足够的转向空间，同时转向杆系与车架、车轮之间有足够的运动空间间隙。

摘要汽车的总体设计是汽车设计工作中最重要的一环，它对汽车的设计的质量、使用性能和在市场上的竞争力有着决定性的影响。

因为汽车性能的优劣不仅与相关总成及部件的工作性能有密切关系，而且在很大程度上还取决于有关总成及部件间的协调与参数匹配，取决于汽车的总体布置。

货车的总体设计主要包括货车的参数确定，发动机和轮胎的选择，总体布置和动力性的计算等一系列重要的步骤。

其中参数的确定又包括了汽车的质量参数，主要尺寸和性能参数的计算等。

而本次课程设计同时应用到了EXCEL，AutoCAD等计算机辅助软件，再通过多次校核质心位置和各部分的总成以保证货车的轴荷分配合理。

关键词：货车总体设计；整备质量；动力性；燃油经济性。

第1章汽车的总体设计1.1 汽车总体设计的特点汽车主要在宽度有限的道路上行驶，同时与汽车比较，还有人、自行车、摩托车等弱势群体也在使用同一道路，因此存在交通隐患。

为了在有限的道路上容纳更多的车辆运行，减少交通事故以及从汽车造型和减轻质量等方面考虑，对汽车的外形尺寸需要予以限制。

1.2汽车总体设计的基本要求(1)汽车的各项性能、成本等，要求达到企业在商品计划中所确定的指标。

(2)严格遵守和贯彻有关法规、标准中的规定，注意不要侵犯专利。

(3)尽量大可能地去贯彻三化，即标准化、通用化和系列化。

(4)进行有关运动学方面的校核，保证汽车有正确的运动和避免运动干涉。

(5)拆装与维修方便。

1.3汽车总体设计的一般顺序(1)调查研究与初始决策；其任务是选定设计目标，并制定产品设计工作方针及设计原则，调查研究的内容应包括：老产品在服役中的表现及用户意见；当前本行业与相关行业的技术发展，特别是竞争对手的新产品与新技术；材料、零部件、设备和工具等行业可能提供的条件；本企业在科研、开发及生产方面所取得的新成果等等，它们对新产品设计是很有价值的。

(2)总体方案设计；其任务是根据领导决策所选定的目标及对开发目标制定的工作方针、设计原则等主导思想的设想，因此又称为概念设计或构思设计。

载货汽车总体布置设计的要素一、前言汽车是一种性能要求高，负荷变化大的运输工具，其使用性能的好坏与各总成本身性能指标有关，但更主要的决定于各总成之间结构特性的协调。

即整车性能的好坏主要取决于总布置设计的合理性，故汽车总体设计是汽车设计中的重要工作环节，它是一项贯穿从商品策划直到汽车投入批量生产为止的整个过程的设计工作，是一个反复协商、调整的过程。

汽车总体布置设计的任务是：根据国家发展汽车工业的方针政策和汽车行业产品发展规划，考虑市场需求和使用单位的要求，参照同级汽车的国内外资料，对设计任务进行研究分析，按所设计汽车的用途、使用条件、经济条件及生产条件，从全局出发正确地选择整车型式及主要技术参数，各总成结构型式及参数，并进行合理布置。

在整个设计流程中，根据商品策划的汽车设计模式，设计流程略有不同。

它可分为：⑴新车开发（指一种全新车型的设计）；⑵改型设计（是指对现有车型的改良换型设计）；⑶局部改动（是指根据产品策划的要求对现生产商品车型进行局部有针对性的改良设计）；⑷微小改进（是指比局部改动变化更小的改良设计）。

其中⑴和⑵都需要进行总体布置设计，两种模式在设计流程上略有不同。

二、总体设计前的准备工作总体布置开始前，策划部门应完成以下一些工作，以便于设计部门顺利开展工作：⑴指定本次设计属于上述4种模式中的哪一种；⑵明确产品开发的目的（面向的用户群、销售地、车辆价格、大小）；⑶产品开发的概念（车型风格、造型设计的方向、装备等）、开发周期、销售量、利益目标；⑷车型的构成；⑸车辆的基本尺寸（总长，总宽，总高，轴距，前悬，后悬，车身内部尺寸，车箱内部尺寸等相关基本尺寸）；⑹车辆的基本构造（发动机、驱动系统、制动系统、车架系统、转向系统、悬架系统、车身及内饰系统和电气系统等）；⑺驱动方式与布置形式（发动机—驱动轮：后轮驱动、前后双驱动、六轮驱动等等，发动机纵置还是横置）⑻车辆的主要性能指标及所需满足的标准等。

最后制定和下达设计任务书及相关资料。

中重型载货汽车总布置设计规范汽车的总体设计与汽车的使用性能、艺术造型与制造成本有着密切的关系，在很大程度上决定着汽车成败，直接影响到汽车的结构、性能及其使用、维修、寿命和使用经济性，所以总体设计在汽车的设计中显得十分重要。

1、汽车总体设计的任务：（1）从技术先进性、生产合理性和目标产品的用途、销售对象、控制成本及生产纲领等出发，正确选择整车性能指标、质量及尺寸参数，提出整车设计方案，为部件设计、选型提供依据。

（2）对各部件进行合理布置和运动校核，使汽车能满足主要性能的要求，使相对运动的部件不会产生相互干涉。

（3）对汽车性能进行精确计算和控制，保证汽车主要性能指标的实现。

（4）协调各总成与整车的关系以及各总成之间的关系。

（5）拟订整车技术文件。

如：整车装调技术条件、产品标准（6）进行各种有关整车的技术综合工作。

如：总布置评审材料的准备；设计计算书（设计计算说明书）；项目描述书；试验任务书；零部件技术认证计划。

2、对整车设计师的要求：作为一名整车设计师，需要具备以下几个条件：（1）对汽车的有关标准、法规的了解和掌握；（2）对汽车设计、试验知识的掌握和运用；（3）对汽车使用、保养和修理知识的基本了解；（4）对汽车生产工艺的基本了解；（5）对国内外同类产品的技术状态及技术水平主要零部件资源的了解；（6）有强烈的经济观念和市场意识，对市场的需求有必要的了解；（7）要有科学的工作态度和严格细致的工作作风；（8）要有协调各种关系的能力和耐心。

3、汽车设计的一般主要原则：汽车的设计原则是解决设计中出现的各种矛盾的指导思想和统一的准则。

其中包括产品设计方针、主要技术—经济要求（对技术先进性、工艺性、继承性、生产成本和零部件互用化的要求），需要考虑哪些变型车；同时要规定在各自使用性能发生矛盾时应优先保证的性能等，对于不同类型的汽车，其设计原则是不相同的，但有一些普遍适用的主要原则，表现在：（1）用户第一原则：汽车是工业品，也可看作艺术品。

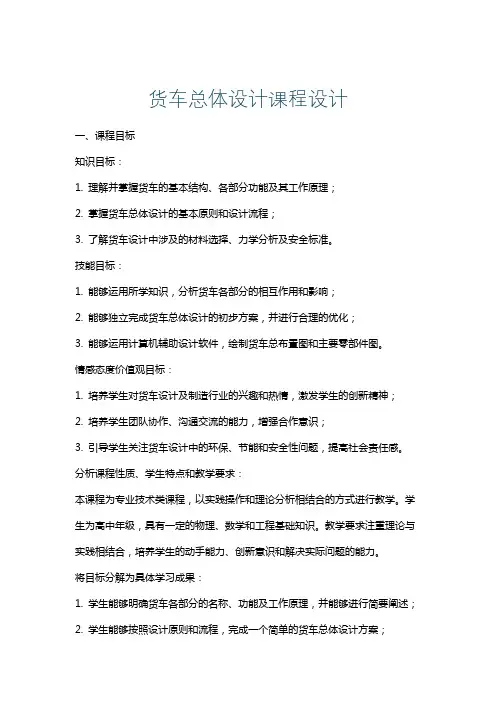

货车总体设计课程设计一、课程目标知识目标：1. 理解并掌握货车的基本结构、各部分功能及其工作原理；2. 掌握货车总体设计的基本原则和设计流程；3. 了解货车设计中涉及的材料选择、力学分析及安全标准。

技能目标：1. 能够运用所学知识，分析货车各部分的相互作用和影响；2. 能够独立完成货车总体设计的初步方案，并进行合理的优化；3. 能够运用计算机辅助设计软件，绘制货车总布置图和主要零部件图。

情感态度价值观目标：1. 培养学生对货车设计及制造行业的兴趣和热情，激发学生的创新精神；2. 培养学生团队协作、沟通交流的能力，增强合作意识；3. 引导学生关注货车设计中的环保、节能和安全性问题，提高社会责任感。

分析课程性质、学生特点和教学要求：本课程为专业技术类课程，以实践操作和理论分析相结合的方式进行教学。

学生为高中年级，具有一定的物理、数学和工程基础知识。

教学要求注重理论与实践相结合，培养学生的动手能力、创新意识和解决实际问题的能力。

将目标分解为具体学习成果：1. 学生能够明确货车各部分的名称、功能及工作原理，并能够进行简要阐述；2. 学生能够按照设计原则和流程，完成一个简单的货车总体设计方案；3. 学生能够运用计算机辅助设计软件，绘制出符合要求的货车总布置图和主要零部件图；4. 学生在课程学习过程中，展现出良好的团队协作、沟通交流能力，关注环保、节能和安全性问题。

二、教学内容1. 货车基本结构及功能- 货车各部分名称、功能及工作原理；- 货车主要性能指标及其影响因素。

2. 货车总体设计原则与流程- 设计原则：安全性、经济性、舒适性、环保性等；- 设计流程：需求分析、方案设计、详细设计、设计验证。

3. 货车材料选择与力学分析- 常用货车材料性能及选择；- 货车主要受力部分的分析与计算。

4. 计算机辅助设计软件应用- 软件基本操作与功能介绍；- 货车总布置图和主要零部件图的绘制方法。

5. 货车设计中的环保、节能与安全性- 货车设计中的环保要求与措施；- 节能技术及其在货车设计中的应用；- 货车安全性分析及提高措施。

汽车设计课程设计说明书题目：重型载货汽车动力总成匹配与总体设计姓名：严炳炎学号：200924267同组者：孔祥生、席昌钱、余鹏、李朋超、郑大伟专业班级：09车辆工程2班指导教师：王丰元、邹旭东、李树成设计时间：2012. 9.3-2012. 9.9目录设计任务书························································3矚慫润厲钐瘗睞枥庑赖。

第1章整车主要目标参数的初步确定·································4聞創沟燴鐺險爱氇谴净。

1.1、发动机的选择············································4残骛楼諍锩瀨濟溆塹籟。

[提高车型主管、底盘、上装、零部件设计系统考虑与分析问题的能力，避免出现遗漏]汽车设计系统工程载货汽车的总布置设计20061228 载货汽车的总布置设计内容很多，在这里，主要讨论整车的布置形式、总布置图、各大总成的选择。

其中也涉及其他有关的内容。

载货汽车的总布置形式有很多种。

按照驾驶室与发动机的相对位置的不同，可以分为平头式、短头式和长头式三种。

按照发动机位置的不同，可以分为发动机前置、中置和后置三种。

按照驾驶室与发动机的相对位置的不同有下面的不同的布置形式：1、平头式这种布置的最大特点是发动机布置在驾驶室的下部。

发动机位于整车的轴线上，处于驾驶员和副驾驶员座位的中间。

所以驾驶室的前部不需要向前突出去。

也不需要单独的发动机舱。

这种布置的主要优点是：[1]、汽车的总长和轴距都可以缩短，最小转弯直径小，机动性好；[2]、不需要单独的发动机舱；[3]、整车的长度尺寸和重量可以减小；[4]、面积利用率和司机的视野有了很大的改善[见下图]；采用前翻驾驶室时，发动机及附件的接近性很好。

[5]、当平头式汽车的发动机的位置向后移到座椅后部的下方时，中间座椅处没有很高的突起，可以布置三人的座椅。

可以增加驾驶室内的座椅数量。

现在很多平头式汽车尤其是中型和轻型平头式汽车大多数都采用了这种布置形式。

这种布置的主要缺点是：[1]、为了提高发动机和附件的维修保养方便性，驾驶室多数都要采用可前翻的结构。

要增加驾驶室的前支承机构、翻转机构、锁紧机构、控制系统。

驾驶室内的方向机、变速器、踏板等操纵系统都要根据翻转驾驶室的结构和翻转的要求进行适当的结构和尺寸上的改变，造成结构复杂、尺寸和重量加大、成本增加；[2]、空载时前轴的轴载质量大。

所以在坏路上的通过性变差；[3]、进出驾驶室不如长头式驾驶室方便。

因为驾驶室的脚踏板的位置在前轮之前，刚好在车门的前部，驾乘人员上下车时，必须绕开前轮，形成脚踩脚踏板，手把驾驶室内的把手或方向盘，而重心却垂吊在前轮上空的状态，上下车颇感费力和不方便。

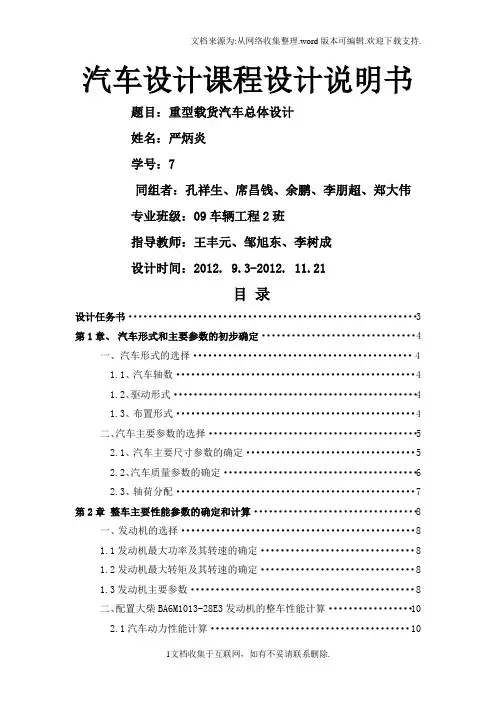

汽车设计课程设计说明书题目：重型载货汽车总体设计姓名：严炳炎学号：7同组者：孔祥生、席昌钱、余鹏、李朋超、郑大伟专业班级：09车辆工程2班指导教师：王丰元、邹旭东、李树成设计时间：2012. 9.3-2012. 11.21目录设计任务书 (3)第1章、汽车形式和主要参数的初步确定 (4)一、汽车形式的选择 (4)1.1、汽车轴数 (4)1.2、驱动形式 (4)1.3、布置形式 (4)二、汽车主要参数的选择 (5)2.1、汽车主要尺寸参数的确定 (5)2.2、汽车质量参数的确定 (6)2.3、轴荷分配 (7)第2章整车主要性能参数的确定和计算 (8)一、发动机的选择 (8)1.1发动机最大功率及其转速的确定 (8)1.2发动机最大转矩及其转速的确定 (8)1.3发动机主要参数 (8)二、配置大柴BA6M1013-28E3发动机的整车性能计算 (10)2.1汽车动力性能计算 (10)2.2汽车的加速性能计算 (12)三、轮胎的选择 (12)四、汽车重要性能参数和车身造型图 (13)第3章、总体布置 (14)总体布置要求与分析 (14)总体布置草图 (18)设计总结 (19)参考文献 (19)附录1 (20)附录2 (20)设计任务书重型载货汽车总体设计一、整车性能参数：设计一辆用于长途城际物流运输，最大总质量不超过31t,额定载重质量为16t，最高车速为100km/h的重型载货汽车(售价不高于对标竞争车型)。

整车尺寸（长*宽*高） 11976mm*2395mm*3750mm轴数/轴距 4/（2000+4700+1350）mm额定载质量 16000kg整备质量 11805kg公路行驶最高车速 100km/h最大爬坡度≥30%二、总体设计要求：1.初步确定尺寸、性能、质量参数等1)汽车轴数2)驱动形式3)布置形式4)车身型式5)汽车主要尺寸6)汽车质量参数，轴荷分配。

2.初步确定整车基本参数1)汽车重要性能参数2)发动机型式3)发动机主要性能指标4)轮胎3.总体布置1)画总布置草图2)进行车身总布置和造型第1章、汽车形式和主要参数的初步确定一、汽车形式的选择1.1汽车轴数汽车可以有两轴、三轴、四轴甚至更多的轴数。

货车整车设计说明1.概述汽车性能的优劣不仅取决于组成汽车的各部件的性能，而且在很大程度上取决于各部件的协调和配合，取决于总体布置；总体设计水平的高低对汽车的设计质量、使用性能和产品的生命力起决定性的影响。

汽车是一个系统，这是基于汽车只有如下属性而具备组成系统的条件：①汽车是由多个要素（子系统及连接零件）组成的整体，每个要素对整体的行为有影响；②组成汽车的各要素对整体行为的影响不是独立的；③汽车的行为不是组成它的任何要素所能具有的。

由此，汽车具备系统的属性，对环境表现出整体性、一辆子系统属性匹配协调的汽车所具备的功能大于组成它的各子系统功能纯粹的、简单的总和、反之，如果子系统的属性因无序而相互干扰，即便是个体性能优良的子系统，其功能也会因相互扼制而抵消，功率循环、轴转向等就是这样的典型例子。

系统论所揭示的系统整体性和系统功能的等级性必然会映射到设计任务中来、用整体性来解释汽车设计的终极目标是整车性能的综合优化，道理是十分显然的、汽车设计任务的等级形态表现为：上位设计任务是确定下位设计任务要实现的目标，下位设计是实现上位设计功能的手段、上、下位体系可从总体设计逐级分至零件设计，总体设计无疑处于这种体系的最上位，设计子系统的全部活动必须在总体设计构建的框架内进行、子系统设计固然重要，但统揽全局、设计子系统组合和相互作用体系规则的总体设计对汽车的性能和质量的影响更加广泛、更为深刻。

1.1 整车总布置设计的任务(1)从技术先进性、生产合理性和使用要求出发，正确选择性能指标、质量和主要尺寸参数，提出总体设计方案，为各部件设计提供整车参数和设计要求；(2)对各部件进行合理布置和运动校核；(3)对整车性能进行计算和控制，保证汽车主要性能指标实现；(4)协调好整车与总成之间的匹配关系，配合总成完成布置设计，使整车的性能、可靠性达到设计要求。

1.2 设计原则、目标（1） 汽车的选型应根据汽车型谱、市场需求、产品的技术发展趋势和企业的产品发展规划进行。

载货汽车汽车动力总成匹配与总体设计随着物流业的快速发展，需要大量的载货汽车来支持其运作。

而汽车的动力总成匹配与总体设计则是载货汽车制造的关键所在。

本文将介绍载货汽车动力总成匹配和总体设计的重要性以及相关的技术知识。

载货汽车动力总成匹配载货汽车的动力总成是指由发动机、变速器、离合器、传动轴、齿轮和驱动轴等构成的车辆动力传输系统。

对于不同类型、不同质量的载货汽车，选择和匹配合适的动力总成是非常重要的。

发动机匹配发动机的匹配应该考虑车辆的整体负载、道路条件和行驶速度。

一般来说，与马力匹配的发动机能够提供更高的扭矩和动力，并且能够根据负载的变化来自动调节输出功率，使油耗更低。

变速器匹配变速器的匹配应该考虑到发动机的输出特性和车辆的整体负载。

对于高负载的车辆，需要使用更耐用的变速器，而对于高速公路行驶的车辆，需要使用更高效的变速器以提高燃油经济性。

驱动轴匹配驱动轴的匹配应该考虑到车辆的整体负载和行驶条件。

对于高负载的车辆和恶劣的道路条件，需要使用更耐用的驱动轴，而对于高速公路行驶的车辆，则需要使用更具有优越的输出转矩能力的驱动轴系统。

载货汽车总体设计载货汽车的总体设计应该考虑到各种因素，包括荷载、道路和行驶条件、车辆的稳定性，以及车辆的操作性能等等。

下面是一些总体设计的技术知识：货物的装载和卸载载货汽车的设计应该考虑到货物的装载和卸载。

比如，货箱的长度、宽度和高度应该根据货物的尺寸而定，以方便装运和卸载。

同时，貨箱的舱壁和裝卸口等部位应该配备相应的附件，以便于装载时的稳固和卸载时的便捷。

车辆的稳定性车辆的稳定性是设计时需要考虑的重要因素之一。

合理的重心位置和悬挂系统可以提高车辆的稳定性，避免拖挂车辆倾覆等安全问题。

车辆的操作性能载货汽车的操作性能应该考虑到车辆的舒适性、耐久性和稳定性。

车辆的悬挂系统和制动系统应该设计合理，以确保舒适性和安全性。

此外，合理的刹车系统、转向和加速控制系统的设计和维护也是很重要的。

重型载货汽车总体设计说明书青岛理工大学课程设计汽车设计课程设计说明书题目：重型载货汽车总体设计姓名：严炳炎学号：20XX24267同组者：孔祥生、席昌钱、余鹏、李朋超、郑大伟专业班级：09车辆工程2班指导教师：王丰元、邹旭东、李树成设计时间：20XX.青岛理工大学课程设计目录设计任务书 (3)第1章、汽车形式和主要参数的初步确定 (4)一、汽车形式的选择············································4 、汽车轴数················································4 、驱动形式.................................................4 、布置形式 (4)二、汽车主要参数的选择..........................................5 、汽车主要尺寸参数的确定..................................5 、汽车质量参数的确定.......................................6 、汽车质量参数的确定.......................................6 、轴荷分配 (7)第2章整车主要性能参数的确定和计算 (8)一、发动机的选择 (8)发动机最大功率及其转速的确定 (8)发动机最大转矩及其转速的确定 (8)发动机主要参数 (8)二、配置大柴BA6M1013-28E3发动机的整车性能计算.................10 汽车动力性能计算. (10)汽车的加速性能计算 (12)三、轮胎的选择 (12)四、汽车重要性能参数和车身造型图 (13)第3章、总体布置 (14)总体布置要求与分析 (14)总体布置草图 (18)设计总结························ (19)青岛理工大学课程设计本车车头长20XXmm货车车箱尺寸参考同类型车,考虑本车设计要求，确定本车车箱长度为9776mm。

载货汽车汽车动力总成匹配与总体设计课程设计题目载货汽车汽车动力总成匹配与总体设计指导老师连晋毅专业班级车辆工程 121201 姓名何洪涛学号 2021120401102021年 12月 1日太原科技大学课程设计载货汽车汽车动力总成匹配与总体设计摘要:汽车车身总布置设计是车身设计的重要内容。

车身总布置设计是在整车总布置的基础上进行的，主要包括汽车车身底盘的布置、前围的布置、发动机选择、以及其它装备的布置。

可以说车身总布置设计的好坏是决定车身设计好坏的一项重要内容。

通过本次课程设计，充分了解和掌握了对汽车车身进行车身总布置设计的步骤和方法，这将为我们以后毕业从事汽车车身设计的工作打下基础。

关键词：车身总布置设计、发动机选择、车身外形布置设计Abstract:General layout design is an important part of body design. General layout design is carried out on the basis of the general layout of the vehicle, which mainly includes the layout of the chassis, the layout of the front, the engine room, and other equipment. It can be said that the general layout design of the body is good or bad is to determine the body design is animportant part of the body. Through this course design, fully understand and master the car body to the general layout design of the steps and methods, which will be for us after graduation engaged in car body design work to lay the foundation.Key words: the general layout design of body engineering body shape layout design of the body interior layout design1太原科技大学课程设计目录设计任务书 3 第一章整车主要目标参数的初步确定 41.1 发动机的选择 4 1.1.1 发动机的最大功率及转速的确定 4 1.1.2 发动机的最大转矩及其转速的确定 5 1.2 轮胎的选择6 1.3传动系最小动比的确定 6 1.4 变速器最大传动比的确定7 第二章传动系各总成的选型 82.1 发动机的选型 9 2.2 离合器的初步选型 9 2.3 变速器的选择10 2.4 传动轴的选型 12 2.5 驱动桥的选型 13 2.5.1 驱动桥结构形式和布置形式的选择 13 2.5.2 主减速器结构形式选择13 2.5.3 驱动桥的选型 13 第三章整车性能计算 143.1 配置中国重汽 MC07.21-50发动机的整车性能计算3.1.1 汽车动力性能计算14 3.1.2 汽车经济性能计算 20 第四章发动机与传动系部件的确定 22 设计总结23214 太原科技大学课程设计设计任务书1、整车参数按要求设计一辆重型货车，总质量为11000kg,整备质量为6150kg，最高车速为100m/h的重型载货汽车(售价不高于对标竞争车型)。
