RationalDMIS快速使用手册
- 格式：pdf
- 大小：2.37 MB
- 文档页数：38
下载文档原格式
合集下载

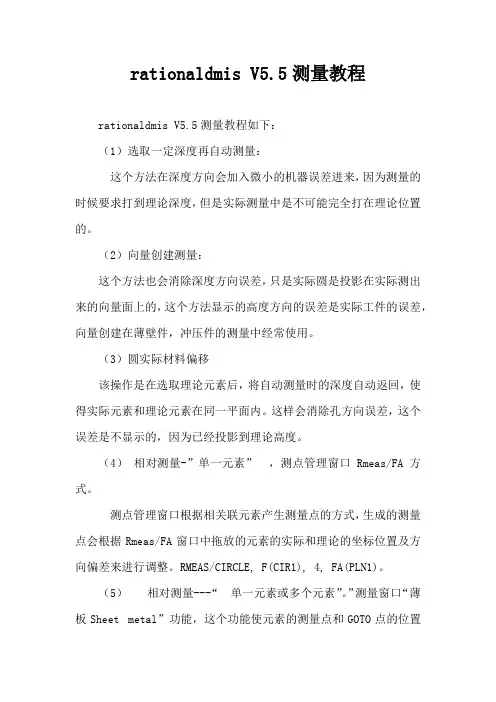

rationaldmis V5.5测量教程
rationaldmis V5.5测量教程rationaldmis V5.5测量教程如下：（1）选取一定深度再自动测量：这个方法在深度方向会加入微小的机器误差进来，因为测量的时候要求打到理论深度，但是实际测量中是不可能完全打在理论位置的。
（2）向量创建测量：这个方法也会消除深度方向误差，只是实际圆是投影在实际测出来的向量面上的，这个方法显示的高度方向的误差是实际工件的误差，向量创建在薄壁件，冲压件的测量中经常使用。
（3）圆实际材料偏移该操作是在选取理论元素后，将自动测量时的深度自动返回，使得实际元素和理论元素在同一平面内。
这样会消除孔方向误差，这个误差是不显示的，因为已经投影到理论高度。
（4）相对测量-”单一元素”，测点管理窗口Rmeas/FA方式。
测点管理窗口根据相关联元素产生测量点的方式，生成的测量点会根据Rmeas/FA窗口中拖放的元素的实际和理论的坐标位置及方向偏差来进行调整。
RMEAS/CIRCLE, F(CIR1), 4, FA(PLN1)。
（5）相对测量---“单一元素或多个元素”。
”测量窗口“薄板Sheet metal”功能，这个功能使元素的测量点和GOTO点的位置沿着坐标轴方向整体偏移。
将参考元素分别拖放到X, Y, 和 Z 轴，其实际和理论的差值会被计算到被测元素的偏移中去。
生成的DMIS为：RMEAS/CIRCLE, F(CIR1), 4, FA(CIR2), XDIR, FA(PT1), YDIR, FA(PLN1), ZDIR。
测量钣金零件的过程中，频繁的弹跳可能导致故障。
在执行正确编程的程序时，并未在金属板二分之一（或三分之二）厚度处精确测量边界点、圆、矩形和槽等元素。
在一些极端情况下，测量点可能丢失或发生冲突。
相对参照参照元素探测这些元素可以解决这一问题。
RationalDMIS客户培训手册
-4-
书签。
图形错误图：即 Form Error 图，可对图形进行形状误差分析。
错误！未指定 Page - 5 - of 39
Image Analysis：即 CCD 影像测量，可实现复合测量的要求。
叶片分析：该模块可以实现叶片的测量及分析，和输出报告的操作。
（3） 双数据区介绍 RationalDMIS 的双数据区可以存放数据并实现数据间的快速拖放操作。
元素数据区：包含当前系统中定义的,构造的和测量的所有图形元素。 坐标数据区：主要包含当前系统中所有已建立并存储的坐标系。 探头数据区：包含探头数据、测头校验规、转盘、测头更换架等信息。 公差数据区：包含创建元素的各种公差数据，并实现快速计算公差的操作。 变量数据区：包括 DMIS 变量和 DMIS 宏，主要用于 DMIS 高级语言操作。可实现 快速定义变量，并记录 DMIS 程序。 DMIS 程序数据区：用来显示零件 DMIS 程序、添加 RationalDMIS 内部产生的 DMIS 程序，并实现自动测量功能。 自定义视图数据区：显示自定义的观察视图、图形报告视图和 Form 误差报告视图 测量方法：显示各种扫描路径信息，并实现扫描元素点的过滤。 SPC 统计：可进行 SPC 统计的数据区。
-3-
书签。
错误！未指定 Page - 4 - of 39
（2） 图形/DMIS/输出窗口介绍 按快捷键 F3、F4、F5、F6 和 F7 进行介绍
图形浏览：操作过程中可以实时查看机器的运动情况，实现操作过程可视化，使操 作更简单，直观。
DMIS 编辑器：可以方便的对测量程序进行编辑。 输出：该窗口实现测量数据图文并茂的输出操作。 图形报告：定制测量数据的图形输出报告，使输出报告更直观，明了。
书签。
图形错误图：即 Form Error 图，可对图形进行形状误差分析。
错误！未指定 Page - 5 - of 39
Image Analysis：即 CCD 影像测量，可实现复合测量的要求。
叶片分析：该模块可以实现叶片的测量及分析，和输出报告的操作。
（3） 双数据区介绍 RationalDMIS 的双数据区可以存放数据并实现数据间的快速拖放操作。
元素数据区：包含当前系统中定义的,构造的和测量的所有图形元素。 坐标数据区：主要包含当前系统中所有已建立并存储的坐标系。 探头数据区：包含探头数据、测头校验规、转盘、测头更换架等信息。 公差数据区：包含创建元素的各种公差数据，并实现快速计算公差的操作。 变量数据区：包括 DMIS 变量和 DMIS 宏，主要用于 DMIS 高级语言操作。可实现 快速定义变量，并记录 DMIS 程序。 DMIS 程序数据区：用来显示零件 DMIS 程序、添加 RationalDMIS 内部产生的 DMIS 程序，并实现自动测量功能。 自定义视图数据区：显示自定义的观察视图、图形报告视图和 Form 误差报告视图 测量方法：显示各种扫描路径信息，并实现扫描元素点的过滤。 SPC 统计：可进行 SPC 统计的数据区。
-3-
书签。
错误！未指定 Page - 4 - of 39
（2） 图形/DMIS/输出窗口介绍 按快捷键 F3、F4、F5、F6 和 F7 进行介绍
图形浏览：操作过程中可以实时查看机器的运动情况，实现操作过程可视化，使操 作更简单，直观。
DMIS 编辑器：可以方便的对测量程序进行编辑。 输出：该窗口实现测量数据图文并茂的输出操作。 图形报告：定制测量数据的图形输出报告，使输出报告更直观，明了。
RationalDMIS操作说明
RationalDMIS操作说明特别注意事项：软件的右下角的这个图标，必须保证是打开状态一、软件的基本设置：1.初步认识RationalDMIS本章简单介绍了RationalDMIS 部分功能模块的基本操作，主要目的是让初学者认识RationalDMIS，快速掌握它的基本的操作使用。
详细的功能介绍将在下文的章节中具体介绍。
2 RationalDMIS 用户界面3 如下4.原点球的设置步骤如下：（1）选择“校准测头”：单击“校验规定义”图标：“校验规定义”界面如下：校验规标签是一个可以下拉的菜单，包含了当前所有定义的校验规名称：这个下拉框是可编辑的，允许通过键盘输入一个新校验规名称。
例如：定义一个名为“MySphere”的校验球：定义校验球的理论直径：输入适当的校验球安放方向（I，J，K）：在平移窗口中输入平移的距离：（比较短的测针适用，这里的平移距离代表Diarneter）确定安放圆柱的大小（圆柱直径）：点击“定义”按键，完成新校验球的定义：5.创建测头的步骤如下：（1）选择“构建测头”，进入构建测头界面：在界面右边的探头部件数据窗口中，首先左键点击探头的复选框来选择探头类型：选择对应的测头，如PH10T+TP20++具体的测针型号。
，结果大概如下图。
最后点击，下图按钮在测头窗口，就会出现你刚刚添加的测头。
（2）定义测头角度的步骤如下：选择“操作选择工具条”中的“测头”选择“新探头”：输入你需要的角度（并点击“添加测头”按钮），如下图二、基本元素的量测需要注意的是：需要量测什么元素必须先选择对应的元素，如测量面，需选择的按钮，然后再量测。
三、元素的构造选择“操作选择工具条”中的“构造”：，构造的版面如下图1.其中拟合的功能如图构造元素列表窗口[红线框]：构造元素列表窗口列出所有用来构造的元素名称，它接受从元素数据区拖放元素。
拖放后在构造元素列表窗口[红线框]显示拖放的元素，在构造结果窗口[蓝线框]显示所有可能的构造结果：元素前图标指示元素类型，红色图标指示元素是实际元素，蓝色图标指示元素是理论元素。
【干货】手把手教你RATIONAL-DMIS V3.5的Excel数据另类导出【图】2016.9.20
STP 1.0
测量完毕后,切换到DMIS 编辑器。
STP 1.1
点击切换按钮。
STP 1.2
切换后的界面。
STP 2.0
导出DML数据；
STP 2.1
重命名，注意格式为.XML
保存，记住保存的路径，后面要用。
为了不同格式的文件避免混淆，复制备份；
为了不同格式的文件避免混淆，复制备份；
STP 3.2
为了不同格式的文件避免混淆，复制备份。
STP 3.3重命名。
STP4.0
将复制文件转换成TXT格式文本（其实即使你不转换，XML格式的文件仍然是可以用记事本读取的，不过这里为了后面使用方便和区分，格式先转换过来）
STP4.1
转换后的文本。
STP 5.0
新建EXCEL文档。
（必要的话重命名）
STP5.1
点击导入数据按钮。
STP 5.2
点击选择数据源（即刚才进行加工的那个TXT文件）
STP 5.3
找到文件双击导入EXCEL。
STP5.4
注意：必须是逗号隔开，不然后边会乱码。
STP5.5
注意点选逗号，下一步；
STP 5.6
点选常规，再点完成。
STP 5.7
导入之前格式转换的原始数据。
STP 6.0
于是，我们完成了从RATIONAL-DMIS到EXCEL 之间的数据无缝对接。
最后的工作纯粹是EXCEL技巧了，不在本文讨论之列。
有需要的量友可是私下交流。

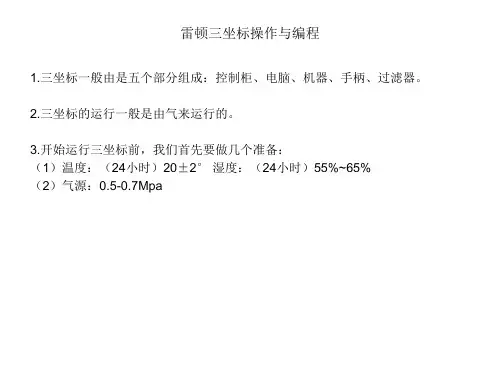

RationalDMIS三坐标操作与编程
那怎么更改了，先找到
这个图标，点击之后。
找到是快速平分坐标系，这个坐标系的建立方式，平面四个点，定Z轴，顺序没有要求，四周每个面各两个点，这个方向
顺序不能搞错。首先用鼠标模型平面点四个点
点完之后看这个图标 点的点是否呈现绿色 ，红色代表你
要点的哪个位置。全部点完就会全部呈现绿色
点预览坐标系就会在模型中心了
8.开始建坐标时，我们要把自学习开关打开
这样程序语句才会输出到程序里面去。其次我们要把3-2-1
坐标配置里面创建元素勾选
再次这个图标不要放在这里了
接下来就可以去用手柄去点
工件了，点完之后，点添加/激活坐标系。然后在模型对齐。然后在程序区就会出现以下语句。
7.做一个简单的程序
• DMISMN/'Created by [????????公司] on 星期四, 十二月 21, 2017', 4.0
6.添加测头与效验
在UCC添加测针和效验完后，我们回到测量软件Rationa/DMIS,在双数据区找到测头（Alt+S）
鼠标右键点击更新工具
这时候会弹出错误，清除错误就可以了 。
鼠标点击箭头一，会出现在UCC里面创建的测头，然后把这个测头名称拷贝下来。
然后点击测头（Ctrl+F2）找到构建测头。
测头，一步一步添加就可以了，添加完之后 把刚才拷贝的名称复制到测头名称里面，点击添加激活就行。 了。记住，绿色代表效验可以的，红色代表效验过期，或者 验了，效验都要在UCC里面完成。
接下就可以直接点添加/激活坐标系了
这个时候在双数据区找到坐标（Alt+C）就可以看到
CRD1就是你的工件坐标系,而MCS是机械坐标系，接下找到模型，鼠标右键
三坐标测量技术模块 RationalDMIS软件操作讲义
正确的人员：
测量人员应当是能胜任工作的、合格的和熟悉了解工作的。
定期的回顾：
应当有内部的独立部门对所有测量设施和过程的技术性能作出评估。
论证的一致性：
在一个地方测量应当与在其他地方进行测量一致。
正确的过程：
所有的测量过程应当经深思熟虑并与国家或国际标准相一致。
机械工程分院
数控教研室
2
《三坐标测量技术模块》软件操作讲义

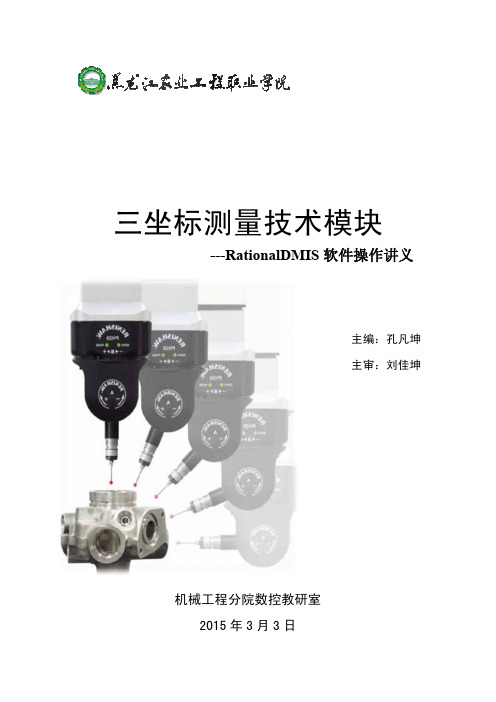

三坐标测量技术模块
---RationalDMIS 软件操作讲义
主编：孔凡坤 主审：刘佳坤
机械工程分院数控教研室 2015 年 3 月 3 日
《三坐标测量技术模块》软件操作讲义
六个良好测量实践原则
正确的测量：
测量仅应当满足已经认可的而且进行完善定义的要求。
正确的工具：
应当应用合适的设备和方法进行测量，这些都经过论证并适合于工作目的。
2.4.1 如何创建机器模型..........................................................................................................8 2.4.2 如何加载机器模型........................................................................................................10
2.8 初识构造元素 .......................................................................................................36
2.8.1 拟合................................................................................................................................36 2.8.2 相交................................................................................................................................38
测量人员应当是能胜任工作的、合格的和熟悉了解工作的。
定期的回顾：
应当有内部的独立部门对所有测量设施和过程的技术性能作出评估。
论证的一致性：
在一个地方测量应当与在其他地方进行测量一致。
正确的过程：
所有的测量过程应当经深思熟虑并与国家或国际标准相一致。
机械工程分院
数控教研室
2
《三坐标测量技术模块》软件操作讲义
三坐标测量技术模块
---RationalDMIS 软件操作讲义
主编：孔凡坤 主审：刘佳坤
机械工程分院数控教研室 2015 年 3 月 3 日
《三坐标测量技术模块》软件操作讲义
六个良好测量实践原则
正确的测量：
测量仅应当满足已经认可的而且进行完善定义的要求。
正确的工具：
应当应用合适的设备和方法进行测量，这些都经过论证并适合于工作目的。
2.4.1 如何创建机器模型..........................................................................................................8 2.4.2 如何加载机器模型........................................................................................................10
2.8 初识构造元素 .......................................................................................................36
2.8.1 拟合................................................................................................................................36 2.8.2 相交................................................................................................................................38

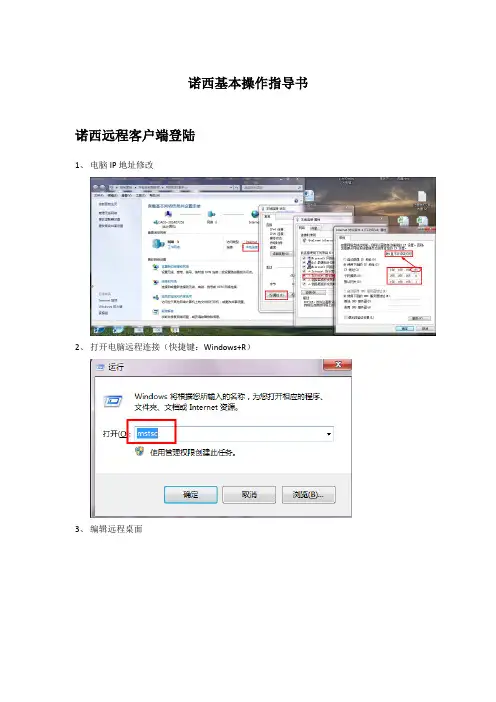

诺西基本操作指导书--李名杰
诺西基本操作指导书诺西远程客户端登陆1、电脑IP地址修改2、打开电脑远程连接（快捷键：Windows+R）3、编辑远程桌面备注：远程客户端最大LISENCE用户数未10个，超过该数量则无法登陆。
登陆ENODEB，查看、修改参数1、登陆BTS Site Manager2、登陆界面后可查看小区状态、告警及告警原因3、点击绿色灯泡，查看CI、PCI、带宽、功率上下行中心频点等4、进入Site Manager后，点击最左边的Commissioning，进入配置介面。
勾选BTS site下BTS，选择Reconfiguration，点击Go to Radio Netwok Configuration page5、查看、修改LNBTS、LNCEL、LNADJ级参数附件为各参数所在级及简介：RL35_Parameter.xls6、功率、TM模式查看、修改备注：修改功率时一定要确认ENODEB是否共址，如果共址需与TD侧协商L TE站点开启DRX功能1.LTE站点开启DRX功能指导书.docxTD-L TE_CSFB配置2.TD-LTE_CSFB配置指导_R8.docx4G与3G互操作添加3.4G与3G互操作添加.docxL TE_MR功能开启配置4.LTE_MR功能开启配置指导书.docx4G与2G3G互操作及邻区添加4G与2G3G互操作及邻区添加.docx开启异频切换开启异频切换.docx中国移动TD-L TE重点优化参数配置指导手册附件3：中国移动TD-LTE重点优化参数配置用PLSQL Developer提取数据登陆用PLSQL Developer，进去后点击File→New→SQL Window，输入脚本，点击执行用Mozilla Firefox查询数据登陆OMC，选择Configuration, → CM Operation Manager选择菜单栏，Upload,→ NewUpload, 同步最新的网管数据选择LTE相关网元，点击（2）全选按钮选择所有网元，点击（3）开始进行数据更新。

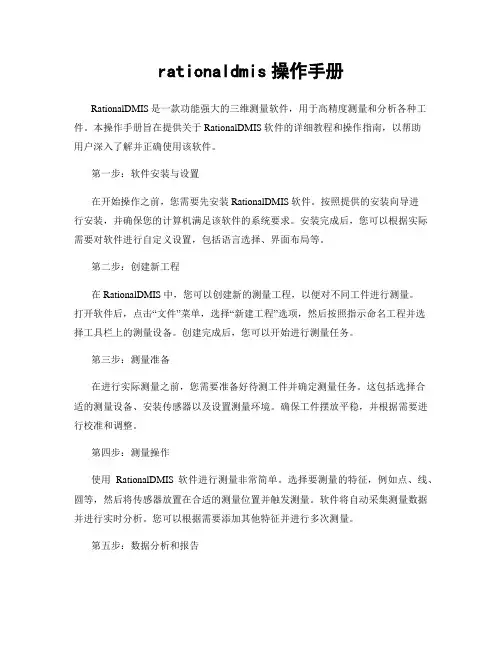

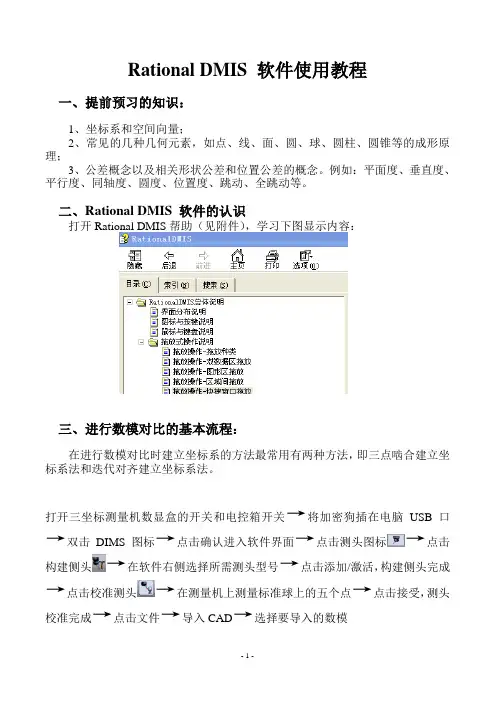

rationaldmis操作手册
rationaldmis操作手册RationalDMIS是一款功能强大的三维测量软件，用于高精度测量和分析各种工件。
本操作手册旨在提供关于RationalDMIS软件的详细教程和操作指南，以帮助用户深入了解并正确使用该软件。
第一步：软件安装与设置在开始操作之前，您需要先安装RationalDMIS软件。
按照提供的安装向导进行安装，并确保您的计算机满足该软件的系统要求。
安装完成后，您可以根据实际需要对软件进行自定义设置，包括语言选择、界面布局等。
第二步：创建新工程在RationalDMIS中，您可以创建新的测量工程，以便对不同工件进行测量。
打开软件后，点击“文件”菜单，选择“新建工程”选项，然后按照指示命名工程并选择工具栏上的测量设备。
创建完成后，您可以开始进行测量任务。
第三步：测量准备在进行实际测量之前，您需要准备好待测工件并确定测量任务。
这包括选择合适的测量设备、安装传感器以及设置测量环境。
确保工件摆放平稳，并根据需要进行校准和调整。
第四步：测量操作使用RationalDMIS软件进行测量非常简单。
选择要测量的特征，例如点、线、圆等，然后将传感器放置在合适的测量位置并触发测量。
软件将自动采集测量数据并进行实时分析。
您可以根据需要添加其他特征并进行多次测量。
第五步：数据分析和报告完成测量后，RationalDMIS提供了丰富的数据分析功能，以帮助您深入了解测量结果。
您可以对数据进行图形化展示、尺寸与公差分析、符号定义等。
此外，软件还支持生成详细的测量报告，方便共享与进一步分析。
第六步：数据管理与导出RationalDMIS还提供了数据管理与导出功能，方便您对测量数据进行整理和存档。
您可以将数据导出为各种格式，如Excel、CAD等，以便后续处理和使用。
总结：RationalDMIS是一款强大而灵活的三维测量软件，通过本操作手册，您可以轻松掌握其基本操作技巧。
从软件安装到数据分析与报告，每个步骤都得到了详细的说明。
RationalDMIS操作说明
RationalDMIS操作说明特别注意事项：软件的右下角的这个图标，必须保证是打开状态一、软件的基本设置：1.初步认识RationalDMIS本章简单介绍了RationalDMIS 部分功能模块的基本操作，主要目的是让初学者认识RationalDMIS，快速掌握它的基本的操作使用。
详细的功能介绍将在下文的章节中具体介绍。
2 RationalDMIS 用户界面3 如下4.原点球的设置步骤如下：（1）选择“校准测头”：单击“校验规定义”图标：“校验规定义”界面如下：校验规标签是一个可以下拉的菜单，包含了当前所有定义的校验规名称：这个下拉框是可编辑的，允许通过键盘输入一个新校验规名称。
例如：定义一个名为“MySphere”的校验球：定义校验球的理论直径：输入适当的校验球安放方向（I，J，K）：在平移窗口中输入平移的距离：（比较短的测针适用，这里的平移距离代表Diarneter）确定安放圆柱的大小（圆柱直径）：点击“定义”按键，完成新校验球的定义：5.创建测头的步骤如下：（1）选择“构建测头”，进入构建测头界面：在界面右边的探头部件数据窗口中，首先左键点击探头的复选框来选择探头类型：选择对应的测头，如PH10T+TP20++具体的测针型号。
，结果大概如下图。
最后点击，下图按钮在测头窗口，就会出现你刚刚添加的测头。
（2）定义测头角度的步骤如下：选择“操作选择工具条”中的“测头”选择“新探头”：输入你需要的角度（并点击“添加测头”按钮），如下图二、基本元素的量测需要注意的是：需要量测什么元素必须先选择对应的元素，如测量面，需选择的按钮，然后再量测。
三、元素的构造选择“操作选择工具条”中的“构造”：，构造的版面如下图1.其中拟合的功能如图构造元素列表窗口[红线框]：构造元素列表窗口列出所有用来构造的元素名称，它接受从元素数据区拖放元素。
拖放后在构造元素列表窗口[红线框]显示拖放的元素，在构造结果窗口[蓝线框]显示所有可能的构造结果：元素前图标指示元素类型，红色图标指示元素是实际元素，蓝色图标指示元素是理论元素。
三坐标测量技术模块 RationalDMIS软件操作讲义
3.2.1 文件................................................................................................................................49
目录
第一章 RationalDMIS 简介 ....................................................................................................5
1.1 欢迎使用 RationalDMIS .......................................................................................5 1.2 系统要求 .................................................................................................................5 1.3 安装 RationalDMIS ...............................................................................................6 1.4 安装 Dongle ............................................................................................................6
3.1RationalDMIS 界面划分 ......................................................................................48 3.2 主菜单 ...................................................................................................................48
目录
第一章 RationalDMIS 简介 ....................................................................................................5
1.1 欢迎使用 RationalDMIS .......................................................................................5 1.2 系统要求 .................................................................................................................5 1.3 安装 RationalDMIS ...............................................................................................6 1.4 安装 Dongle ............................................................................................................6
3.1RationalDMIS 界面划分 ......................................................................................48 3.2 主菜单 ...................................................................................................................48
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RationalDMIS 快速使用手册爱科腾瑞科技（北京）有限公司目录第一章：图形区和鼠标操作的介绍 (1)1.1用户界面介绍 (1)1.2鼠标操作 (1)第二章：测头构建/机器模型构建 (3)2.1如何构建测头 (3)2.2测头构建时需要注意什么 (4)2.3机器模型构建 (4)第三章：标准球定义及测头校准 (7)3.1定义标准球 (7)3.2首次校验 (7)3.4CNC校验 (8)3.5快捷校验 (9)第四章：建立坐标系 (10)4.13-2-1创建坐标系 (10)4.23点拟合坐标系 (10)4.3迭代对齐坐标系 (11)第五章：元素测量 (12)5.1手动测量各元素 (12)5.2CNC测量各元素 (13)5.3生成DMIS程序，使用DMIS程序测量 (14)第六章：构造操作 (16)6.1平行元素构造 (16)6.2移动元素构造 (16)6.3拟合元素构造 (17)6.4拷贝创建元素构造 (18)第七章：公差操作 (19)7.1传统的公差计算操作 (19)7.2一个元素同时计算多种公差的快捷操作 (19)7.3多个元素求同一个公差 (19)第八章：输出报告常用设置 (21)8.1输出元素定义 (21)8.2报告头 (21)第九章：输出报告制作 (22)9.1输出报告右键修改菜单 (22)9.2输出报告理论值修改 (22)9.3输出报告上下公差修改 (23)9.4输出报告删除多个元素 (23)9.5在某元素前插入元素 (23)9.6如何用程序控制输出报告中的参数 (24)9.7输出到E XCEL窗口 (25)9.8运行程序时如何自动输出到E XCEL摸板 (25)9.9输出报告自动保存到外部指定目录下 (25)第十章：图形报告制作问题 (28)10.1图形报告设置 (28)10.2创建元素图形报告 (28)10.3创建公差图形报告 (30)10.4创建测量点图形报告 (31)10.5图形报告的尺寸标注 (33)10.6图形报告的自动排列 (34)10.7制作图形报告时调整C AMERA (34)10.8图形报告小窗口右键菜单介绍 (35)第一章：图形区和鼠标操作的介绍1.1 用户界面介绍图形工具条 图形/DMIS/输出窗 双数据区 操作工具条 快捷功能键 功能窗口状态窗 预览窗1.2 鼠标操作图形区移动/旋转功能：平移图形： 按下Ctrl 键+鼠标左键移动 或者 按下鼠标中键移动 旋转图形： 按下鼠标左键放大缩小图形：按下鼠标中间滚动或者 按下Ctrl+shift+鼠标左键将图形中某个元素设置为图形照相机的中心：键盘上按S 键不放,然后在某个元素上按下鼠标左键；将鼠标点击点设置为旋转中心：键盘上按一下D 键，鼠标状态变为十字形，在图形上点击后这点变为旋转中心点；鼠标中间滚轮 在图形区，前后滚动鼠标中间滚轮,这样可以方便地对图形进行放大缩小的操作.如果这时用户按下shift 键的话,则放大缩小的程度就会变小.这样适合用户对图形进行微调.数据区操作 拖放目标：按下鼠标左键 显示属性区：双击鼠标左键右键菜单：在目标上点击鼠标右键多选目标：Ctrl/Shift+鼠标左键第二章：测头构建/机器模型构建2.1 如何构建测头1〉在操作工作区选择“测头”（快捷键Ctrl+F2）—〉构建测头2〉根据实际测头的参数，在测头构建界面中选择合适的测头3〉最后，点击“添加/激活”，完成测头的构建4〉如果需要查看定义的测头，请到“双数据区”中的“测头数据区”查看，测头名称前面有测头图标的为当前使用的测头。
在测头名称上点击“鼠标右键”会弹出“激活”菜单，选择后可以设置此测头为当前使用测头。
也可以将测头标签名“拖放”到“图形区”激活。
2.2 测头构建时需要注意什么软件在构建测头的步骤中，有“测头方向”，表示的是测头的红灯方向。
构建测头需要注意不要和实际机器测头安装方向搞反。
否则，在测量过程中如果更换角度，测量会出现重大的偏差，也有可能会撞测针。
2.3 机器模型构建鼠标左键单击“选项”中的“生成机器模型”：进入创建机器模型界面：输入机器模型名称：通过左键点击选择适当的机器模型：从左到右依次是：垂直机、右水平臂机、左水平臂机、悬臂机、C型机、机器构台（有底座）、机器构台（无底座）、地盘移动机、柱坐标机、Core机器、Maxos机器。
根据测量机的原点位置，定义机器模型的回零点（原点），鼠标移动到的原点位置以高亮度显示，单击可选择为原点：根据测量机的坐标定义方向确定机器模型的坐标轴方向，单击下面四个坐标方向图标中的任意一个，系统会自动改变黑底窗口中机器坐标轴图标。
：根据测量机的行程定义机器模型X、Y、Z三个方向的行程，单位为mm：选择是否设置为当前机器模型：单击“产生模型”，创建新的机器模型：第三章：标准球定义及测头校准3.1 定义标准球1〉在测头操作区选择“校验测头”。
2〉校验规的定义：“校验测头”面板有2个Tab键可以切换，分别为“探头校验”和“校验规定义”。
首先切换到“校验规定义”面板:校验规定义各参数：[D]: 代表校验球的直径，按照实际校验球的尺寸输入；[X、Y、Z]:代表校验球在机器上的坐标位置，因首次定义时这个位置是未知的，此时可以随意输入，也可以不输入任何参数；\后面会介绍软件如何自动更新\[i，J，K]:代表校验球的方向，一般校验规是向上的，输入为[0，0，1]；[平移距离]:当平移距离为0时，校验球时测点会分布在标准球的最大直径处；设置平移距离可以使测量点相对最大直径进行偏移分布；对于较短的测针可以预防Moudle撞到标准球上。
[杆直径]:校验球下方杆的粗细参数；对于不是[0，0]角度的测头在校验时软件会自动根据杆的直径自动调整测点的分布范围，避免撞在杆上。
定义好的校验规数据会存放在探头数据区“校验规”节点下面。
如图：3.2 首次校验首次校验需要“选中更新校验规”，，手动操作机器校准一遍测头。
这时查看“标准球”的坐标位置，发现它会和实际标准球所在机器位置一致。
提示：不要每次校验球都选中“更新校验规”，只有标准球移动后，或者标准球定位不准确时需要选中。
3.3 校验测头设置首次校验完成后，就可以使用CNC校验，在CNC自动校验中用到了以下参数:在“探头校验”面板点击“探头校验设置”图标，界面会自动切换到校验参数的设置窗口，在窗口中填写好相应的参数并“应用”返回“探头校验”操作面板。
3.4 CNC校验在标准球定位准确后，就可以进行CNC校球。
校验之前，首先在“测头数据区”激活这个测头或者某个角度的测头，激活的测头前面会有“测头”图标。
使用鼠标中键在数显上滚动出要生成的校验点数[一般为5点/9点/13点]:]点击“产生点”图标，然后点击“测量”。
测量完成后，“接受”图标会自动点亮，点击“接受”完成CNC校验。
3.5 快捷校验在数据区的校验规节点选择点数。
按住Ctrl键，将需要校验的角度选中，拖放到校验球节点上完成多个测头的一次性校验。
或者按住Shift键，同时将多个角度一起选中，拖放到校验球节点上完成多个测头的一次性校验。
第四章：建立坐标系4.1 3-2-1创建坐标系选择“操作选择工具条”中的“坐标”：“3-2-1”建立坐标界面如下：轴控制元素输入窗口：最上面输入窗口的元素控制主坐标轴方向和位置，元素接受可简化为面的元素的拖放。
第二个输入窗口的元素控制次坐标轴方向和位置，元素接受可简化为线的元素的拖放。
第三个输入窗口的元素控制第三坐标轴的位置，元素接受可简化为点的元素的拖放。
4.2 3点拟合坐标系3点拟合坐标系是用来实现数模对齐操作或建立图纸零件坐标系操作的。
3点拟合坐标系界面如下：3点拟合坐标系接受可简化为点的元素的拖放。
方法一：实际测量基准元素，将实际基准元素拖放到三个对应的窗口，然后在理论窗口填写图纸给定的理论值，然后添加/激活坐标系。
方法二：导入数模后，从数模选取基准的理论元素，然后拖放到测量面板，手动测量。
对于键槽或圆，需要用向量创建法来测量，具体参照软件帮助文档（测量圆元素）。
然后将实际测量得到的元素拖放到对应得窗口，并添加/激活坐标系，实现数模对齐。
4.3 迭代对齐坐标系跌代对齐坐标系主要是针对曲面较多的工件的数模对齐的操作。
1. 从数模上选取理论点2. 按Shift键全部选择，右键点击选择“人工测量”，在工件上按理论点的顺序测量点元素3. 将测量点拖放到迭代坐标系窗口。
4．将数模名称拖放到“CAD模型”栏5. 填写最大跌代次数和变换值，限制迭代条件6．点击迭代，计算机自动计算数据，最后“添加/激活坐标系”注：如果元素中有圆或球等可简化为点的元素最多不能超过两个第五章：元素测量5.1 手动测量各元素选择“操作选择工具条”中的“测量”：以测量直线为例，选择“直线”：“直线”测量界面如下：在元素标签输入窗口，可以改变被测直线的名称：工作平面选择窗口：工作平面列表窗口中列出了当前坐标系的3个坐标平面和一个"最近的CRD平面"。
这个窗口接受从元素数据区拖放平面元素。
拖放的平面元素用来做计算和探头补偿:移动测量机的测头，使其与零件表面轻轻接触，接触点即被测量：在数字计数器窗口显示测量点的数目[红线框]，测量点被自动添加到误差显示窗口（左边框），当鼠标在某个测量点上停留一会,就会弹出一个提示窗口显示这个点的实际误差。
当前测量元素的误差会在误差窗口的窗口中以详细的数值显示出来（右边框）：可通过点击“删除全部”和“删除”两按键删除不满意的测量点，直到测量点满足要求，点击“结束”按键完成测量，所测量的直线元素被自动添加到元素数据区中：5.2 CNC测量各元素将测量界面切换至测点管理窗口：从元素数据区拖放元素标签名到“名称”窗口。
使用鼠标中键滚动数显，并点击生成测量点图标产生测点。
待产生测量点之后，点击“测量”，完成元素测量。
5.3 生成DMIS程序，使用DMIS程序测量打开自学习【1】如何使用安全平面：在创建程序之前，从元素数据区选择合适的面作为安全平面，拖放到机器状态区“间距面”窗口，并设置好合适的参数，点击“应用”使安全平面生效。
【2】选择程序运行模式：从元素数据区拖放理论元素到程序区的“拖放测量块”图标上。
软件会自动产生程序。
控制产生ＤＭＩＳ程序的规则：自动生成 & 10mm/100mm2:自动创建设置了如何创建测量点的规则. 这个规则控制当拖放元素到DMIS程序窗口的功能工具条上的测量图标时产生的测量点数目.(参看DMIS程序窗口)a. 当自动创建设置为"定值", "定值"下面的数值就是要实际产生的测量点数目.比如上面的图片中, 圆元素设置为"固定"下面的数值是6, 这表示会产生6个测量点.b. 当自动创建设置为"密度", "密度" 下面的数值就是密度设置.有两种几何元素,线型和面型. 线型元素包括圆,直线,圆弧,曲线,椭圆和键槽, 而面型元素包括平面,圆柱,圆锥和曲面. 线型元素的密度是每10毫米多少个, 面型元素的密度是每100平方毫米多少个. 比如上面的图片中, 平面元素设置为" 密度"下面的数值是3, 这代表平面上每100平方毫米RationalDMIS会产生3个测量点.第六章：构造操作6.1平行元素构造选择“操作选择工具条”中的“构造”：构造平行元素样例：将需要构造平行的元素和需要经过的元素拖放到对应窗口，添加结果。
