目录1. 工程概况............................................... ......1.1工程（系统或设备）概况................................ ......1.2工程量和工期.......................................... ......2. 编制依据............................................... ......3. 作业前的条件和准备..................................... ......3.1技术准备.............................................. ......3.2作业人员.............................................. ......3.3作业工机具............................................ ......3.4材料和设备............................................ ......3.5安全器具.............................................. ......3.6工序交接.............................................. ......3.7其它.................................................. ......4. 作业程序、方法......................................... ......4.1 施工方案.............................................. ......4.2 施工工艺流程.......................................... ......4.3 施工方法及要求........................................ ......5. 质量控制点的设置和质量通病预防........................ ......5.1质量目标.............................................. ......5.2 质量通病预防.......................................... ......5.3 作业过程中对控制点的设置.............................. ......5.4 质量标准及要求........................................ ......6. 作业的安全要求和环境条件............................... ......6.1作业的安全危害因素辨识和控制.......................... ......6.2环境条件.............................................. ......7. 附录（包括记录表样、附表、附图等）............................发电机安装作业指导书1. 工程概况.1.1工程（系统或设备）概况.简要介绍工程名称、工程规模、建设单位、施工单位，设备名称、型号、生产厂家、参数、主要设备构成及结构特点、旋转方向、主要系统、布置方式。
29、电动机检查（Q/SEPC技4.4.29-2013）一、工程概述******电厂*****工程一般厂用电动机有6kV（10kV）和380V电压等级。
按照规范要求电动机安装时要进行逐个检查，有下列情况之一的要对电机进行抽芯检查：出厂日期超过制造厂保证期限；经外观检查或电气试验质量可疑；开启式电机经端部检查可疑；试转时有异常情况。
二、编制依据1、《****标段专业施工组织设计》2、《电气装置安装工程旋转电机施工及验收规范》GB50170-20063、《电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-20024、《电气装置安装工程电气设备交接试验标准》GB 50150-20065、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20026、《中华人民共和国工程建设标准强制性条文》（电力工程部分）中电联标准[2012]16号7、《绿色施工导则》建质[2007]233号8、厂家产品使用说明书三、施工准备四、主要施工方案：1、设备到货后进行开箱验收，收集厂家资料，做好开箱记录。
2、对电动机做初步检查，判断是否需要抽芯检查。
2、对于需抽芯检查的电机，根据电机轴尺寸制作抽芯加长轴。
3、根据厂家资料提供的润滑脂型号，提出润滑脂计划及抽芯用的消耗性材料。
4、电机抽芯场地选择在龙门吊（条件不允许时用汽车吊）下，根据电机重量选择起吊绳索及倒链。
并准备好（如：塑料布、帆布篷布等）防雨防风措施。
5、电机抽出转子检查完毕后应尽快穿回定子膛内，缩短在膛外暴露时间，以防受潮。
6、电机抽芯应当天抽出当天恢复，对于比较繁琐的电机可以在抽芯的头一天将附件拆卸完。
电机抽检完后，做好防雨、防潮措施。
五、施工工艺流程：1、电动机外观及轴承检查的工艺流程：2、电动机抽芯检查的工艺流程图：电动机只作外观检查和轴承检查的工艺流程与技术要求及标准。
电动机抽芯检查的工艺流程与技术要求及标准。
六、施工注意事项1、电动机检查现场要宽敞清洁。
发电机电气测量作业指导书
1. 引言
本指导书旨在帮助用户正确进行发电机电气测量作业。
在进行
测量之前，务必阅读并遵守本指导书中的说明。
本指导书包含测量
准备、测量步骤和注意事项三个部分。
2. 测量准备
在进行发电机电气测量之前，需完成以下准备工作：
- 确保测量设备完好并校准，如万用表、电流夹等。
- 了解发电机的电气系统结构和测量点位置。
- 关闭发电机的电源，并确保所有相关设备已停止运行并断电。
3. 测量步骤
下面是进行发电机电气测量的步骤：
1. 首先，确认测量点的位置并确定正确的电气参数，如电压、
电流和功率因数等。
2. 打开测量设备，并选择适当的测量范围和模式。
3. 对每个测量点，依次进行测量，并记录所得数据。
4. 对于电气参数之间存在关联关系的测量，需按照正确的顺序进行。
5. 将测量数据整理并归档，以备日后参考。
4. 注意事项
在进行发电机电气测量时，需注意以下事项：
- 使用正确的测量设备和方法，确保测量结果准确可靠。
- 遵守相关安全规定，穿戴必要的个人防护设备。
- 在进行测量前，仔细检查测量点和设备的接线是否正确。
- 注意电气设备的工作状态，避免触摸高电压部位。
- 如有测量异常或故障，应立即停止测量并采取适当的措施。
以上是发电机电气测量作业的指导书内容。
请在进行测量前认真阅读并遵守。
祝您工作顺利！。
发电机电气设备安装作业指导书3.4.1 概述电厂二期工程的汽轮发电机型号为QFSN-300-2-20，额定功率为300MW，定子额定电压为20KV。
本标段发电机电气设备安装包括发电机检查清理，发电机定子引出线安装，发电机励磁系统设备安装，发电机电气试验等。
3.4.2 作业准备和条件要求3.4.2.1发电机定子干燥前，定子冷却水管和定子冷却水泵应具备运行条件；3.4.2.2配备足够的合格施工人员，经三级安全教育并考试合格；3.4.2.3机械、机具、工具和材料满足要求；3.4.2.4有关图纸，资料齐全，设备及附件齐备完好。
3.4.3作业的程序和内容3.4.3.1设备验收和保管发电机电气设备到现场后必须做好设备接收工作，清点设备及附件是否齐全，检查设备是否完好、无脱漆，绝缘引水管绝缘良好、无裂纹，槽楔无裂纹、松动，内部各部位清洁，无金属及其它异物。
线圈绝缘及直流电阻等测试应合格。
3.4.3.2转子干燥。
1）当发电机转子的绝缘电阻小于0.5MΩ（用2500V兆欧表检查），则在穿转子前应对转子进行干燥处理。
2）转子干燥时应放置在汽机房12.6米层干净的平台上。
3）转子采用直流电加热法干燥，用直流电焊机的输出直接接于转子中心孔内的导电杆上，调节直流电焊机的输出电流为150A~200A。
4）干燥时温升保持为8℃/小时，温度不高于70℃。
5）干燥中每小时测量温度和绝缘电阻。
6）当转子绝缘电阻大于或等于0.5MΩ时，并在同一温度下经5h稳定不变时，干燥合格。
7）转子干燥中，当直流电焊机发热时可利用风扇降温或用2台直流电焊机交替干燥。
3.4.3.3转子检查清理1）用干净的破布蘸酒精把转子表面、集电环及各处内外表面擦拭干净。
2）若转子表面漆层脱落，在脱落处涂上绝缘清漆。
3）将转子槽楔的通风孔的“塞堵物”（用于保护及试验）全部拆除，并且严格保证没有遗漏。
4）用大功率吸尘器仔细清理转子表面及各处内外表面的灰尘。
3.4.3.4定子检查清理。

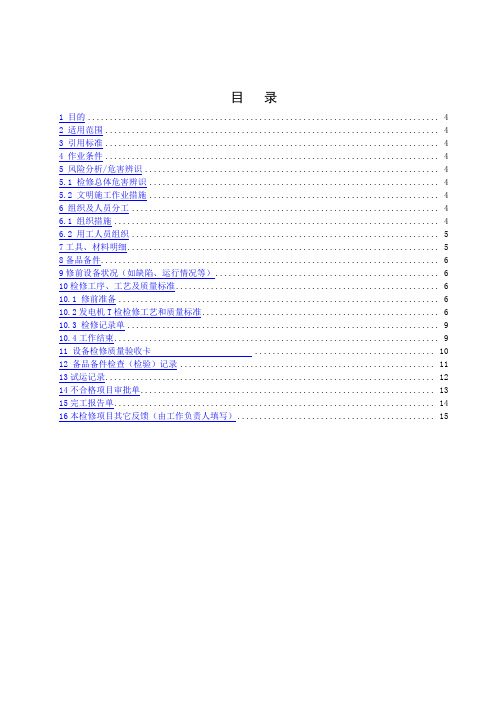

目录1 目的 (4)2 适用范围 (4)3 引用标准 (4)4 作业条件 (4)5 风险分析/危害辨识 (4)5.1 检修总体危害辨识 (4)5.2 文明施工作业措施 (4)6 组织及人员分工 (4)6.1 组织措施 (4)6.2 用工人员组织 (5)7工具、材料明细 (5)8备品备件 (6)9修前设备状况（如缺陷、运行情况等） (6)10检修工序、工艺及质量标准 (6)10.1 修前准备 (6)10.2发电机T检检修工艺和质量标准 (6)10.3 检修记录单 (9)10.4工作结束 (9)11 设备检修质量验收卡 (10)12 备品备件检查（检验）记录 (11)13试运记录 (12)14不合格项目审批单 (13)15完工报告单 (14)16本检修项目其它反馈（由工作负责人填写） (15)#发电机检修作业指导书1目的1.1 保证发电机符合检修工艺质量要求和文明生产管理要求。
1.2 为所有参加本项目的工作人员，验收人员确定必须遵循的质量保证程序。
2 适用范围2.1 本作业指导书适用于发电机检修工作。
3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
《设备厂家说明书》4 作业条件4.1发电机停机，办理检修工作票。
4.2作业组成员了解检修前发电机的缺陷。
4.3作业组成员了解发电机的运行状态。
4.4清点所有专用工具齐全，检查合适，试验可靠。
4.5参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
4.6参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4.7准备好检修用的各易损件及材料。
4.8开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
4.9在发电机本体及其氢系统上进行检修、试验工作时，必须断开氢系统，在充氢侧阀门加装严密的堵板。
5风险分析/危害辨识5.1 检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训，达到上岗条件。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改发电机作业指导书(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes发电机作业指导书(通用版)编制人员：编号：序号作业步骤名称步骤详细说明潜在危害预防控制措施备注1作业前安全教育1、加强作业前的安全教育，杜绝违章操作，确保安全2、作业现场安全巡检1、作业前未进行安全教育违章操作，引起火灾爆炸，人员伤亡，经济损失1、落实操作规程，加强监督检查，提高认识加强防范，杜绝违章，确保安全2、搞好作业现场的监护工作，防止发生事故2发电机组的检查1、检查机组的紧固螺栓2、检查机组的传动部分3、检查仪器仪表的控制系统4、检查燃油的数质量情况5、检查机组的润滑系统6、检查机组的冷却系统7、检查启动充气瓶情况8、检测发电机输出线路1、螺栓松动、脱落，造成机体震动，增加机件磨损，发生事故2、传动部分卡死，造成机组不能正常使用。
3、控制仪器仪表不准确，造成判断失误，设备损坏4、燃油质量不合格，增加机件的磨损、降低内燃机工作寿命，经济损失；增加废气排放量，环境污染5、机组的润滑系统不畅，发生抱轴烧瓦，设备损坏，经济损失6、机组的冷却系统，不畅阻塞，机体产生的热量不能及时散发，功率降低，影响输出电值，耽误工作，经济损失7、充气瓶体锈蚀、变形、未鉴定，气瓶发生爆炸，人员伤亡；瓶嘴阀门漏气，压力值不够，机组启动困难，影响供电8、发电机输出线路存在问题，造成供电不畅，耽误生产，经济损失1、做好机组的日常检查工作发现问题及时处理。
2、落实机组各部件三级保养制度，确保机组良好状态3、做好机组的运行记录及维修保养记录4、发电机输出线路定期检测，存在问题的线路，及时更换，保证安全供电3发电机组的起动、操作、使用1、启动前先盘动机组的飞轮，使机组转动轴良好转动2、搬动油泵手柄数次，增加机油压力（压力达不到规定值，缺少机油应及时补充到规定值）3、开启充气瓶放气阀，打开机组进气阀4、发电机组进入起动程序，启动运转后，关闭充气阀门，机组试运行一个阶段，待其温度、压力正常后（约5分钟），再进入正常运转，合闸供电，监护机组运行情况5、机组的起动，操作和使用由专人具体负责1、转动轴转动不灵活造成机组的启动困难,运行中负荷增大，功率降低2、机油压力表读数有误，润滑不良，造成烧坏轴瓦，启动机损坏，影响供电，经济损失3、开启充进气阀时顺序颠倒，发电机组影响正常操作4、未按机组起动程序操作，造成设备损坏，人员伤亡，经济损失5、机组正常运行后，供燃油操纵杆随意增大或减小，机件磨损降低寿命，发生故障6、非专职人员操作，机组损坏、人员伤亡，经济损失1、机组起动前，转动连轴器，保证转动轴转动灵活2、检查机油压力表读数，确保机件润滑良好（各种检测仪表定期检测）3、机组正常运行后，供燃油操纵杆不得随意增大或减小，调整到运行正常值4、在实际操作中，落实操作规程，做好监督检查，杜绝违章操作4发电机组的运行、巡视、维护保养1、机组正常运行时应保正燃料充足，机油压力正常，水循环良好，机体温度正常2、机组正常运行时，要进行不间断的巡视，随时掌握其运行情况，电压情况，电流情况，3、监听运转各部位（传动轴、轴承）运转是否正常，有无杂音，监测运行温度变化4、机组运行中，对各缸体的气门室加注机油润滑，1、燃油不充足易造成停车停电，影响供电2、机油压力不正常，造成机件的烧坏，经济损失，3、水循环冷却系统失常，造成机体温度急骤升高，发生飞车现象4、机组温度不正常，易造成燃料浪费，污染环境，经济损失5、机组工作时巡检不到位，机件有故障，引发机械事故，经济损失1、保证燃料油充足，定期更换润滑油2、随时注意循环水泵的运行，有情况及时处理，减少环境污染，避免燃料油浪费。
一、工程概况：本工程为安徽华电六安电厂3#机组2³660MW机组，机组采用上海电气电站设备有限公司上海发电机厂提供的汽轮发电机。
本发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机。
发电机采用水氢氢的冷却方式，即定子线圈直接水冷，定子出线氢内冷，转子线圈直接氢冷（气隙取气方式），定子铁芯氢冷。
集电环和电刷空气冷却，两集电环间设有离心式风扇。
发电机采用静止可控硅，机端变自励方式励磁。
本工程主要工作量有配合定子就位、定子出线安装、手包绝缘、配合穿转子以及励磁刷架安装。
二、编写依据：1、设计院电气部分图纸。
2、华电电厂发电机技术协议。
3、《电力建设安全健康与环境管理工作规定》[2002]。
4、工程建设标准强制性条文(电力工程部分)(电气输电工程)。
5、《电气装置安装工程旋转电机施工及验收规范》GB50170－2006。
6、《电气装置安装工程质量检验及评定标准》DL/T 5161.17—2002 。
7、《电力建设安全工作规程》DL5009.1－2002。
8、上海电气电站设备有限公司上海发电机厂出厂技术文件。
三、技术数据:额定功率 660MW 功率因数 0.90定子电压 20 kV 定子电流 21169 A额定励磁电压 441 V 额定励磁电流 4493 A转速 3000 r/min 额定效率 98.97%额定频率 50 Hz 冷却方式水-氢-氢额定氢压 0.5 MPa 短路比 0.50定子运输重量 345 t转子重量 66 t四.主要工具及安全防护用具1. 10吨倒链4只，1吨倒链2个。
2. 吸尘器1台。
3. 专用无扣工作服3身、胶底布鞋3双。
4. 行灯变压器1台、灯具2套。
5. 安全防护用具若干。
6. 螺栓紧固工具2套（型号据现场需要）。
五.主要施工方案1. 发电机定子就位前，出线盒应先放在6m层发电机定子出线盒安装位置下面。
2. 定子绕组装配后做充氮气0.7MPa（表压）或水压0.75MPa（表压），试验历时8小时，要求无渗漏。
2.工程（系统和设备）概况及工程量将该作业指导书所涉及的工程项目（系统或设备）概况作一简介，必要时可用简图表达，工程名称、规模。
1.1工程概况(系统和设备)1.2主要参数1.4工期：绝对工日。
3.编制依据3．作业前必须具备的条件和应做的准备条件：是指作业前对技术、人员、机具、设备材料、场地道路和与该作业相关的专业和作业等各方面的要求。
准备：是实施者在正式实施前应做的工作,它包括技术、人员、机具、安全器具、设备材料、场地道路等的准备和与其它系统设备的隔离、防护以及成品保护等。
⑴技术准备它包括技术交底范围、图纸资料准备、人员培训等。
⑵作业人员它是作业准备的主要要素，是指对作业人员的配置及必需的（或法定的）资格 (如检验、试验人员、特殊作业人员等)的要求和作业人员职责分工和权限的具体规定和说明。
⑶作业工机具它是作业准备的主要要素，是指作业应根据工程需要,选定合适的施工机具和仪器仪表,其规格及精度应能满足国家计量传递标准和生产效率、产品质量标准及工艺的要求。
⑷材料和设备施工必须的主材、消耗性材料等和设备的准备和要求⑸安全器具施工必备的安全工器具⑹工序交接说明该作业前其它作业工序应具备的条件、系统隔离和与其它专业的分工等。
例：3.1技术准备3.1.1需要的厂家及设计院图纸会审完毕，会审提出问题已解决。
3.1.2作业指导书编制完毕。
3.1.3制定技术和安全措施，并交底双方签字。
3.2 作业人员配置、人员资格及职责3.3作业工器具（包括配置、等级、精度等）列出施工机具和仪器仪表的规格型号，精度和数量。
3.3.1施工机械、机具3.1.2仪器、仪表3.4材料3.4.1准备好氩弧焊机以及所用的临时电源，并经试验良好。
3.4.2所需安装材料设备及各种消耗性材料全部到货。
(根据现场需要详细列出)3.4.3提前一个月提出备料请单，包括［10槽钢和焊丝，焊丝必须和母线同种材质，由厂家提供型号规格，且必须有检验合格证明。
3.5安全器具安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。
发电机检修作业指导书引言：概述：正文：一、检修前的准备工作1.了解发电机的基本原理和结构2.熟悉发电机的使用说明书和维修手册3.准备必要的工具和设备4.检查发电机的运行记录和故障记录5.制定检修计划和安全计划二、机械结构的检修1.检查发电机外观，清洁发电机表面2.检查发电机的支承结构和联轴器的磨损情况3.检查发电机的轴承和密封件4.检查发电机的转子和定子绕组5.检查机械连接件和紧固件的松动情况三、电气元件的检修1.检查发电机的电气接线是否松动2.检查发电机的绝缘状况和绝缘电阻3.检查发电机的电刷和电刷摩擦面4.检查继电器、保护器和控制电路的工作状态5.检查电气控制盘和仪表的工作情况四、冷却系统的检修1.检查冷却风扇和风叶的清洁情况2.清洗并更换冷却系统的滤网和滤芯3.检查发电机的冷却水位和冷却液温度4.检查冷却系统的泵和管路是否正常5.检查冷却半径和冷却效果是否符合要求五、检修后的维护措施1.制定发电机的维护计划和运行监测措施2.建立发电机的故障诊断和排除机制3.定期检查和更换发电机的易损件和润滑油4.做好发电机的防腐保养工作5.做好发电机的备件储备和设备更新计划总结：发电机检修是确保发电机正常运行和延长其使用寿命的重要措施。
通过对发电机的机械结构、电气元件和冷却系统进行全面的检查和维护，可以提前发现问题并及时进行处理。
同时，制定合理的维护计划和监测措施，做好备件储备和设备更新工作，可以保证发电机的持久稳定运行。
只有在定期检修和维护的基础上，发电机才能发挥其最佳效能，为人们的生产和生活提供可靠的电力支持。
发电机电气部分检查及安装安装（Ｑ/SEPC技４.4.1３-2013)
一、工程概述
****电厂一期*＊＊*MＷ机组工程汽轮发电机是由哈尔滨电机厂有限责任公司生产的ＱFSN-6６0-２型三相两极同步发电机,由汽轮机直接拖动，其冷却采用“水氢氢”方式,即定子线圈水内冷,转子线圈氢内冷，定子铁芯及端部采用氢气表面冷却。
发电机励磁采用自并励静止励磁系统。
发电机电气部分检查及安装的主要工作内容为:发电机出线盒安装、发电机定转子检查及清理、发电机出线电流互感器安装、发电机中性点安装、励磁刷架安装。
二、编制依据
1、＊***电力设计院施工图纸
２、《＊＊＊*标段专业施工组织设计》
3、《电气装置安装工程旋转电机施工及验收规范》ＧB５0１７0-20０6
4、《电气装置安装工程质量检验及评定规程》ＤL/Ｔ５1６1.1-－５１61．１7-200２
5、《电力建设安全工作规程》(火力发电厂部分)DL50０9.1-2002
6、《绿色施工导则》建质[2007]2３3号
7、厂家出厂技术文件
三、施工准备
四、主要施工方案
１、在定子就位前,应把出线盒放在６.9ｍ层定子出线盒安装位置下。
２、保管期间应定期检查绝缘情况。
检查轴颈、铁芯和集电环不得有锈蚀及损伤。
３、用４只5吨手动葫芦,将出线盒沿机座设计方向挂起，根据导向销方向将出线盒就位，用螺栓将出线盒固定在机座上,用螺栓替代导向销，螺栓紧固力矩满足力矩要求，分阶段从中间向两端对称均匀拧紧。
4、出线套管安装前对其密封性进行检查。
5、发电机引出线的安装应按照图纸要求，对照序号进行安装。
引出线的水管
要进行预安装,保证所有水管位置正确后再使用防松螺母进行紧固。
6、发电机定、转子的清扫应使用干燥、干净、无油的压缩空气。
7、发电机的定、转子检查施工时严格按照规范及生产厂家说明要求，对检查
的项目逐条记录,并及时鉴证。
8、刷架底座安装时使用垫铁时应与底座焊牢,底座标高误差≤1mm，底座轴向
中心线与纵向中心线误差≤1mｍ。
五、施工工艺流程
六、施工注意事项
１、开工前，所有参与施工人员都必须认真学习安装指导书，进行施工安全、技术交底,并签字。
2、施工时严格按照设计和厂家要求进行施工，在设计和实际安装不相符时,应由设计院出设计变更单，施工人员不得随意更改设计。
3、所有瓷件和设备在运输和装卸过程中，不得倒置、碰撞或受到剧烈振动,厂家有特殊搬运要求的,必须遵守厂家要求。
4、所有设备及附件，现场放置必须避开潮湿、油污的地方，应存放在干燥、干净，地面平整、通风良好的地方,并严格按照要求进行妥善保管。
5、使用电源必须加设合格漏电保护器,出线盒或定子内部照明必须使用行灯变压器，电压为24V。
６、吊装作业必须设专人操作、指挥、监护。
操作、指挥、监护人员要认真负责，
钢丝绳和瓷件或易损件接触的部位要采取防护措施，选择合适的吊点,并且要有防倾斜、侧倒措施。
7、定子内部不准遗留任何物品，进入定子内部人员必须穿无纽扣专用工作服，穿软底布鞋,严禁携带与检查无关的物品。
所使用工具必须登记，谨防遗漏在定子内部。
七、环境与节能注意事项
1、设备开箱要在指定的地点进行，废弃包装物等要及时的清理运走。
２、施工现场合理布置，减轻噪声污染。
3、施工时领取的油漆、稀料等临时存放要密封保存，防止挥发。
４、施工过程中,设备材料在现场分类排放整齐成形，切忌乱摊乱放。
5、自觉保护设备、构件、地面、墙面的清洁卫生和表面完好,油漆、电焊
作业必须采取防滴漏和防火花溅落措施，防止二次污染。
6、施工时的电焊条头，沾有油漆的破布等要收集,分类贮存、交库工处理。
７、保持良好的文明施工习惯,做好现场清理整顿工作,使施工现场保持整
齐、清洁、安全、卫生。
八、质量保证措施
1、发电机定子、转子就地保管时应有防火、防潮、防尘、保温及防止小动物
进入等措施。
2、保管期间应定期检查绝缘情况。
检查轴颈、铁芯和集电环不得有锈蚀及损
伤。
3、出线套管在检查安装时，要防止铁件等硬物碰撞瓷套管。
4、在进入发电机内部进行检查时，检查人员要穿着清洁的无纽扣连体工作服
和软底鞋,不允许携带手机、钥匙等异物进入发电机内部。
5、检查人员通过的地方要铺白布对定子线圈进行保护。
6、发电机出线盒安装时，检查出线盒各把合面的平面度和粗糙度,清理其表面
油污、毛刺和凸起部分。
清扫出线盒和本体接触表面及“T”型槽。
7、发电机引出线安装连接前，要认真清理引出线接触面,保证接触面清洁无油
污、镀银层无损伤（严禁打磨镀银层）。
8、所有连接螺栓扭矩要达到规范要求或制造厂规定，连接螺栓的材质要符合
制造厂要求,安装不得构成闭合磁路。
９、质量通病及其预防措施：
１）设备螺栓未按力矩紧固。
２）进行发电机定内部检查时遗漏物品在发电机定子内堂里。
3）发电机引出线的镀银面使用砂纸过渡打磨破坏镀银面。
4）使用不合格的压缩空气对发电机定、转子进行吹扫。
５) 碳刷未按照集电环的外表面弧度进行打磨。
6）不同牌号的碳刷混用。
7)碳刷和刷握间不能顺畅滑动。
1０、同类型工程的施工经验及其预防措施:
1)设备开箱仔细清点发电机附件,特别是引出线安装用的各种型号的特殊螺栓。
2)准备发电机检查和清理的专用工作服和工器具及消耗材料。
3)分类存放发电机附件安装时的各类螺栓和垫片及密封垫，避免使用时混淆。
4）进入发电机内部清理及检查时应穿专用工作服，身上不能带硬物，防止划伤线圈及遗留异物在发电机内部。
5）发电机绝缘饮水管要进行预安装，预安装没问题时再使用防松螺母紧固。
６)碳刷和刷握的安装间隙要仔细调整,避免不能正常滑动及刷握碰触到集电环表面。
九、执行强制性条文
根据GＢ50169-20０６要求:
第3.3.１2条发电厂、变电所电气装置下列部位应专门敷设接地线直接与接地体或接地母线连接：
1.发电机机座或外壳、出线柜，中性点柜的金属底座和外壳、封闭母线的外壳。
４．直接接地或经消弧线圈接地的变压器、旋转电机的中性点。
第2．１．3条采用条型底座的电机应有2个及以上明显的接地点。
第２.3.６条进入定子膛内工作时,应保持洁净,严禁遗留金属件;不得损伤绕
组端部和铁芯。
第２.3.8条穿转子时,不得碰伤定子绕组或铁芯。
第2.３.１２条电机的引线及出线的安装应符合下列要求：
1引线及出线的接触面良好、清洁、无油垢,镀银层不应锉磨。
2引线及出线的连接应使用力矩扳手紧固,当采用钢质螺栓时，连接后不得构成闭合磁路。
3大型发电机的引线及出线连接后，应做相关试验检查，接制造厂的规定进行绝缘包扎处理。
十、安全文明施工措施
1、施工人员必须经三级安全教育并考试合格后方可进入现场。
2、进入现场时，必须正确佩戴合格安全帽,不得酒后进入现场。
3、高处作业时,首先要检查所用脚手架搭设情况,确认无误后方可使用。
4、高处作业时，必须正确使用合格安全带，并将其悬挂在上方牢固处。
5、严禁在施工现场吸烟，并注意防火。
６、使用电动工具接地或接零应良好可靠,并装设合格的漏电保护器。
出线盒或定子内部照明必须使用行灯变压器,电压为2４Ｖ。
7、吊装用索具必须经检验合格，并在其有效期内使用。
使用倒链前必须检
查倒链为合格产品并记录。
８、使用钢丝绳必须采取可靠的防割措施,使用前进行仔细检查,并有足够的安全系数。
9、吊装作业必须设专人操作、指挥、监护。
操作、指挥、监护人员要认真
负责,钢丝绳和瓷件或易损件接触的部位要采取防护措施，选择合适的吊
点，并且要有防倾斜、侧倒措施。
１0、定子内部不准遗留任何物品，进入定子内部人员必须穿无纽扣专用工作服，穿软底布鞋，严禁携带与检查无关的物品。
所使用工具必须登记，
谨防遗漏在定子内部。
十一、危害辩识、风险分析和预防措施
十二、有关计算(无)
十三、措施性材料目录
十四、附件
(无)。
