QABP系列变频调速三相异步电动机ABB电机产品特点ABB Product FeaturesQABP系列突出特点Outstanding Features of QABP Motors产品概述Summary型号说明Type Designation使用条件Conditions功率与机座号的对应关系表Output & Framesize额定转矩、标称功率与调频范围的对应关系表Output, Torque & Frequency Table主要技术性能Major Performance绕组绝缘Winding Insulation轴电流和绝缘轴承Bearing Currents and Insulated Bearings订货须知Order Notice电机技术数据表Technical Data Table电机所带独立电源的轴流风机技术参数Technical Data Table for Ventilator制动器参数Electromagnetic Brake Data编码器参数Encoder Data安装结构型式Mounting Arrangements (IM)安装及外形尺寸Overall Dimensions电机铭牌Rating Plate电机振动与噪音限值Vibration and Noise Level轴承型号、出线孔尺寸Bearing Specification and Cable Entry轴流风机出线孔Ventilator's Cable EntryQABP变量代码适用表QABP Variant Code List 4 4 5 6 6 6 7 7 8 8 8 9 11 11 12 13 14 15 16 16 16 17目　录 Ｃｏｎｔｅｎｔ　QABP 系列突出特点Outstanding Features of QABP Motors采用高等级耐电晕复合漆包线，绕组性能可靠，电机使用寿命更长。

ABB电机，俗称“马达”，是指依据电磁感应定律实现电能的转换或传递的一种电磁装置。

电动机也称(俗称马达)，在电路中用字母“M”(旧标准用“D”)表示。

它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母“G”表示。

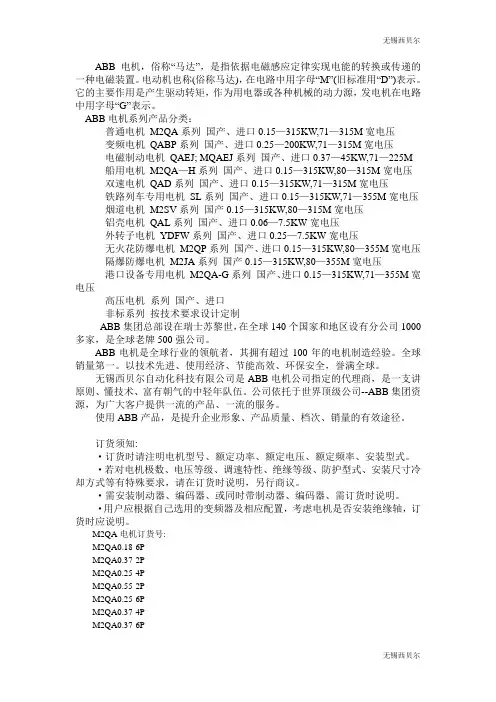

ABB电机系列产品分类：普通电机M2QA系列国产、进口0.15—315KW,71—315M宽电压变频电机QABP系列国产、进口0.25—200KW,71—315M宽电压电磁制动电机QAEJ; MQAEJ系列国产、进口0.37—45KW,71—225M船用电机M2QA—H系列国产、进口0.15—315KW,80—315M宽电压双速电机QAD系列国产、进口0.15—315KW,71—315M宽电压铁路列车专用电机SL系列国产、进口0.15—315KW,71—355M宽电压烟道电机M2SV系列国产0.15—315KW,80—315M宽电压铝壳电机QAL系列国产、进口0.06—7.5KW宽电压外转子电机YDFW系列国产、进口0.25—7.5KW宽电压无火花防爆电机M2QP系列国产、进口0.15—315KW,80—355M宽电压隔爆防爆电机M2JA系列国产0.15—315KW,80—355M宽电压港口设备专用电机M2QA-G系列国产、进口0.15—315KW,71—355M宽电压高压电机系列国产、进口非标系列按技术要求设计定制ABB集团总部设在瑞士苏黎世，在全球140个国家和地区设有分公司1000多家，是全球老牌500强公司。

ABB电机是全球行业的领航者，其拥有超过100年的电机制造经验。

全球销量第一。

以技术先进、使用经济、节能高效、环保安全，誉满全球。

无锡西贝尔自动化科技有限公司是ABB电机公司指定的代理商，是一支讲原则、懂技术、富有朝气的中轻年队伍。

公司依托于世界顶级公司--ABB集团资源，为广大客户提供一流的产品、一流的服务。

使用ABB产品，是提升企业形象、产品质量、档次、销量的有效途径。

ABB电机工作原理ABB电机，俗称“马达”，是指依据电磁感应定律实现电能的转换或传递的一种电磁装置。

电动机也称（俗称马达），在电路中用字母“M”（旧标准用“D”）表示。

它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母“G”表示。

变压器是一种静止电机，它应用电磁感应原理，可将一种电压的电能转换为另一种电压的电能（一般是交流电）。

从电力的生产、输送、分配到各用电户，采用着各式各样的变压器。

首先，从电力系统来讲，变压器就是一种主要设备。

我们知道，要将大功率的电能输送到很远的地方去，再用较低的电压即相应的大电流来传输是不可能的。

这是由于：一方面，大电流将在输电线上引起大的功率损耗；另一方面，大电流还将在输电线上引起较大的电压降落，致使电能根本送不出去。

为此，需要变压器来将发电机的端电压升高，相应的电流便可减小变压器的简介变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器转角变压器大电流变压器励磁变压器。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。

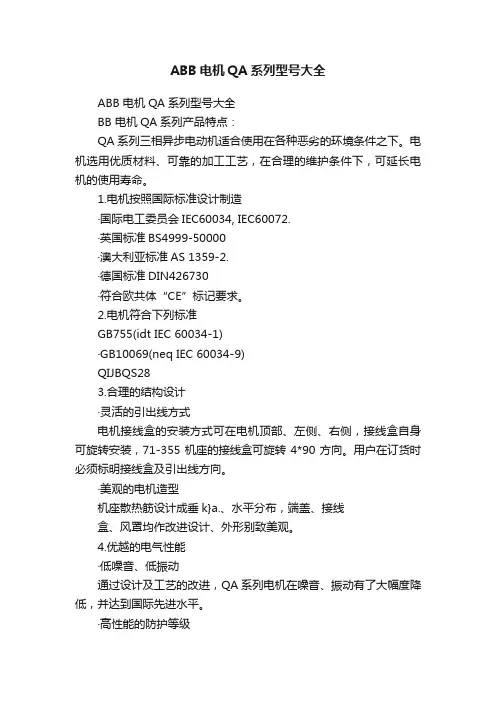

ABB电机QA系列型号大全ABB 电机QA系列型号大全BB 电机QA系列产品特点：QA系列三相异步电动机适合使用在各种恶劣的环境条件之下。

电机选用优质材料、可靠的加工工艺，在合理的维护条件下，可延长电机的使用寿命。

1.电机按照国际标准设计制造·国际电工委员会IEC60034, IEC60072.·英国标准BS4999-50000·澳大利亚标准AS 1359-2.·德国标准DIN426730·符合欧共体“CE”标记要求。

2.电机符合下列标准GB755(idt IEC 60034-1)·GB10069(neq IEC 60034-9)QIJBQS283.合理的结构设计·灵活的引出线方式电机接线盒的安装方式可在电机顶部、左侧、右侧，接线盒自身可旋转安装，71-355机座的接线盒可旋转4*90方向。

用户在订货时必须标明接线盒及引出线方向。

·美观的电机造型机座散热筋设计成垂k}a.、水平分布，端盖、接线盒、风罩均作改进设计、外形别致美观。

4.优越的电气性能·低噪音、低振动通过设计及工艺的改进，QA系列电机在噪音、振动有了大幅度降低，并达到国际先进水平。

·高性能的防护等级电机的标准设计防护等级为IP55,叮按用户要求提供更高要求的防护等级。

·适用双频率、宽电压使用电机设计考虑r不同地区的电压变化，使电机适应多个地区电压使川，并保证用户使用性能。

·提高绝缘等级，增加电机使用寿命标准电机采用了F级绝缘结构，从而提.气了电机使用寿命，增加了电机可靠性。

·高效率电机采用优化设计，具有较高效率，可产生可观的节能效果。

5.众多的选择满足各种用户需求·加装热敏电阻。

·加装加热带。

·加装注油嘴。

·加装防尘密封圈。

·加装防油密封圈。

·加装特殊法兰。

产品名称：【ABB电机-QABP】生产厂家：【ABB】调频调速的电动机。

电机采用鼠笼型结构，单独装有专用轴流风机，保证电机在不转速下均有较好的冷却效果。

电机经过针对大范围无级调速特殊设计和专门工艺制造，可广泛应用于轻工、纺织、化工、冶金、机床等需要调速动力装置的行业。

电机底脚安装尺寸和中心高等指标与M2QA系列电机一致。

本系列电机功率从0.25KW-315KW，机座中心高从71mm-355mm。

1.电机符合下列标准国际电工委员会IEC34、IEC72澳大利亚标准AS1359-2英国标准BS4999-5000德国标准DIN42673符合欧共体“CE”标记要求电机符合GB755（idt IEC 60034-1)、GB10069(neq IEC 60034-9)、Q/JBQS282.型号说明QABP 80 M 4 AQABP--型号标记（变频调速电机） 80--机座号（以转轴中心高mm表示）M--机座长度代号（S-短机座，M-中机座，L-长机座）4--极数 A--铁芯长度（A-短铁芯，B-长铁芯）3.使用条件·海拔不超过1000M·环温在-15℃-+40℃·相对湿度≤90%4.电机主要技术性能工作方式：S1绝缘等级：F级电机冷却方式：IC416电压：三相380伏（50赫兹或60赫兹）防护等级：电机 IP55 轴流风机 IP55轴承：日本NSK轴承或瑞典SKF轴承*变频调速范围：5-100赫兹无级调速。

50赫兹（60赫兹）以下为恒转矩调速；50赫兹（60赫兹）以上为恒功率调速。

*能通过变频装置的电压提升，保证电机在5赫兹时输出额定转矩而不致使电机因发热而烧毁。

*低转速时转矩平滑，无爬行现象。

*电机能承受额定转矩的160%过载，历时1分钟。

5.额定转矩、标称功率与调频范围的对应关系表6.电机所带独立电源的轴流风机参数7.制动器参数*电机根据用户需要安装电磁式制动器，构成变频制动电机。
