在使用SATWE进行结构分析时，需要注意以下几个方面：
首先，建立模型是至关重要的。
在使用PMCAD软件进行模型建立时，应仔细考虑结构的几何形状、材料属性和边界条件等。
正确的模型将有助于生成准确的SATWE数据。
同时，也需要设置适当的分析参数，如地震影响系数、阻尼比等，以确保分析的准确性。
其次，运行分析后，需要对结果进行校核。
这包括数据检查和图形检查两个方面。
数据检查主要是检查输入数据的正确性和完整性，如荷载、材料属性等。
图形检查则通过生成各种图形来直观地展示结构分析的结果，如位移图、应力图等。
通过校核，可以发现模型或参数设置中的问题，并进行相应的修正。
最后，根据结构分析的结果，进行配筋设计和构件截面设计。
这需要考虑结构的安全性、经济性和施工可行性等因素。
通过合理的配筋和截面设计，可以提高结构的承载能力和抗震性能，同时降低工程成本。
总之，使用SATWE进行结构分析需要严谨的态度和丰富的经验。
通过深入了解软件的使用方法和相关参数，可以更好地进行模型建立和参数设置，确保分析的准确性和可靠性。
在具体实践中，应不断积累经验，积极探索创新，以提高结构分析的水平。

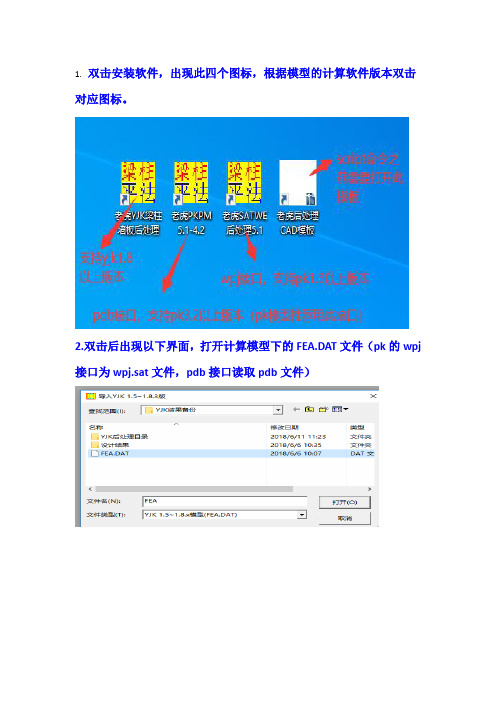

1.双击安装软件，出现此四个图标，根据模型的计算软件版本双击对应图标。
2.双击后出现以下界面，打开计算模型下的FEA.DAT文件（pk的wpj 接口为wpj.sat文件，pdb接口读取pdb文件）注：不能进入模型时，右键图标属性设置管理员身份运行或者检查模型目录是否太深3.点确定后，会出现模型检查报告，会提示模型的一些错误。
程序可检查下列错误1.同一跨梁高度不一致。
2.同一跨梁宽度不一致。
3.高规10.2.9, 框支梁跨高比检查。
4.高规10.2.12, 框支柱截面要求。
5.柱截面,砼等级上层大于下层检查。
6.墙厚度,砼等级上层大于下层检查。
7.梁底筋配筋率大于2.5%检查。
8.墙体稳定性检查。
9.短肢剪力墙轴压比检查。
10.墙长大于8米检查。
11.梁配筋多于两排提示.4.按F2出现此菜单，进行①~④设置。
注：左上角第一个数为KL,KZL的抗震等级；第2个参数默认为-1，表示连梁LL的抗震等级，-1表示同KL的抗震等级，只有这2个参数和楼层名需要改变，5.点确定后，可生成配筋预览界面，预览下是否是自己需要的，设置参数满意后右键，点梁平法转autocad scr文件6.出现施工图设置界面，根据需要设置，设置好点确定即可生成scr 文件。
7.用cad打开桌面的老虎后处理CAD模板（点“是”只读文件），然后输入script命令打开刚才scr生成的文件即可生成梁配筋施工图。
其他说明第4步的③选此参数即可归并计算书。
如下效果：第一次不熟悉参数，可直接根据项目类型导入群共享的参数，然后哪里不满意再来修改参数，调好参数，导出设置，下次可直接导入设置好的参数。
（用户群文件的必看的20个基本疑问必看）1.熟练了script生成梁后，然后学习更生猛的老虎后处理CAD梁平法，老虎剪力墙，老虎CAD柱平法。
a）cad输入menuload命令加载老虎cad菜单（菜单在安装目录下BF文件夹下的“老虎剪力墙及梁平法CAD2008-2016菜单.cui”文件）。
SATWE操作步骤一共要跑三次，第一次是初步计算结构参数，得到结构周期等信息，第二次是精确计算结构参数，将第一步的部份计算结果回代并计算，主要看结构总体信息、周期、振型数、位移比等信息是否符合规范要求，第三次跑模型是在第二次跑完并满足规范要求的前提下才进行的，主要是看梁柱配筋结果，待超配筋文件中没有超配筋信息后，我们就可以按照SATWE 计算结果来画施工图。
此外，因PKPM版本不同，截图中有个别选项可能在低版本中不存在。
第一次跑模型进入第一步生成SATWE数据下面给出第一步参数设置1.根据SATWE说明书，计算结构参数时，上图红圈均应勾上，待参数全部符合规范要求时，我们再计算配筋，配筋计算时，上述红色圈不勾选，其余参数的选取依据详SATWE用户手册2.上图中红色部份在第二次跑模型时需要根据第一次跑的结果按实回代，第一次跑时可按程序初估数值填写，其余参数可根据国标《建筑结构荷载规范》（下称《荷载规范》）的相关条文填写3.上方的红圈根据各分组的实际情况（详毕业设计任务书）按实输入，下方的圆圈根据第一次跑的结果来回代，其余的参数可按国标《建筑抗震设计规范》（下称《抗规》）及省标《高层建筑混凝土结构技术规程》（下称省《高规》）的相关条文填写4.参数按国标《荷载规范》填写5.红圈所示参数要根据第一次跑的结果判断后回填，其余参数的选取依据详细SATWE用户手册、省《高规》及《抗规》中相关条文规定填写6.红圈所示参数要根据第一次跑的结果来判断是否勾选，其余参数的选取依据详细SATWE用户手册、《混凝土结构设计规范》（下称《混规》）、省《高规》及《抗规》中相关条文规定填写7.钢筋级别有需要说明一下，行业内一般采用HRB400（俗称三级钢）及HPB300（俗称一级钢）较多，在受力较大的部位（如梁纵向钢筋，板面、板底受力钢筋，柱竖向钢筋，墙的竖向钢筋和分布钢筋等）一般都采用HRB400，对于规范要求的构造钢筋（如板面抗裂钢筋，拉筋等），一般都采用HPB300，对于梁的箍筋，出于经济考虑，一般做法是直径<=10mm的，采用HPB300，直径>=12mm的，采用HRB400。

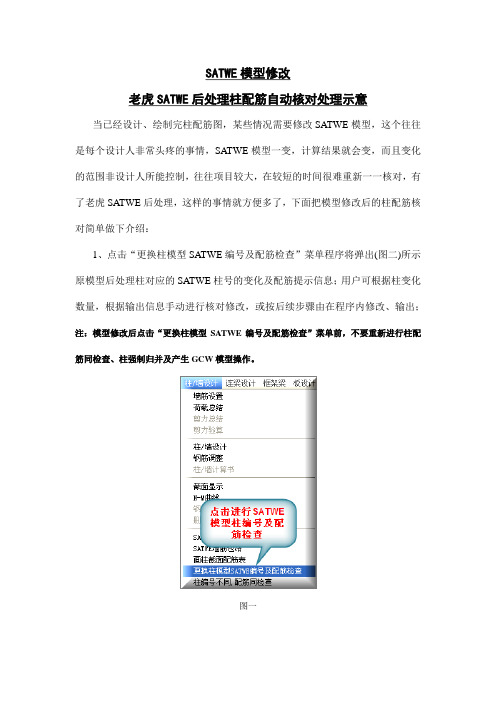

SATWE模型修改
老虎SATWE后处理柱配筋自动核对处理示意当已经设计、绘制完柱配筋图，某些情况需要修改SATWE模型，这个往往是每个设计人非常头疼的事情，SATWE模型一变，计算结果就会变，而且变化的范围非设计人所能控制，往往项目较大，在较短的时间很难重新一一核对，有了老虎SATWE后处理，这样的事情就方便多了，下面把模型修改后的柱配筋核对简单做下介绍：
1、点击“更换柱模型SATWE编号及配筋检查”菜单程序将弹出(图二)所示原模型后处理柱对应的SATWE柱号的变化及配筋提示信息；用户可根据柱变化数量，根据输出信息手动进行核对修改，或按后续步骤由在程序内修改、输出；注：模型修改后点击“更换柱模型SATWE编号及配筋检查”菜单前，不要重新进行柱配筋同检查、柱强制归并及产生GCW模型操作。
图一
图二-1
图二-2
主柱示意
2、点击“RC”按钮，程序将自动弹出柱配筋不足核对信息，弹出菜单如图所示；
菜单位置示意
配筋不足提示
原模型后处理实配钢筋为1608mm2
新模型该柱单边配筋变成1800mm2
3、点击“是(Y)”按钮程序将继续提示其它配筋不足，点击“否(N)”程序将弹出相应框架柱配筋表，供用户修改使其满足新模型配筋要求；如果用户修改配筋时输入值仍不满足新模型配筋要求，点击其它单元格时程序将给出提示；按要求修改后用户可重新生成该柱配筋，使施工图与最新模型配筋一致。
点击“否（N）”弹出配筋不足柱，原后处理配筋信息
修改的单元格配筋仍不满足要求提示
4、对于有新增加柱模型，用户可输出新增柱配筋，具体操作如下所示：
新增柱SATWE编号。
目录SATWE参数设置篇 (4)一、总信息 (4)01.水平力与整体坐标夹角 (4)02.混凝土和钢材容重 (4)03.裙房层数 (4)04.转换层所在层号 (4)05.地下室层数 (5)06.嵌固端所在层号 (5)07.墙元细分最大控制长度 (5)08.对所有楼层强制采用刚性楼板假定 (5)09.地下室强制采用刚性楼板假定 (6)10.墙梁跨中节点作为刚性楼板从节点 (6)11.结构材料信息 (6)12.结构体系 (6)13.恒活荷载计算信息 (6)14.施工次序 (6)15.风荷载计算信息 (6)16.地震作用计算信息 (6)17.结构所在地区 (7)二、风荷载信息 (7)01.地面粗糙度类别 (7)02.修正后的基本风压 (7)03.结构基本周期 (7)04.风荷载作用下结构的阻尼比 (7)05.承载力设计时风荷载效应放大系数 (8)06.用于舒适度验算的风压、阻尼 (8)07.顺风向风振 (8)08.水平风体型系数 (8)09.特殊风体型系数 (8)10.设缝多塔背风面体型系数 (8)三、地震信息 (9)01.结构规则性信息 (9)02.设计地震分组、设防烈度、设计基本地震加速度 (9)03.场地类别 (9)04.混凝土框架、剪力墙、钢框架抗震等级 (9)05.抗震构造措施的抗震等级 (9)06.中震（或大震）设计 (11)07.考虑偶然偏心 (11)08.考虑双向地震作用 (11)09.振型数 (11)10.重力荷载代表值的活载组合值系数 (12)11.周期折减系数 (12)12.结构的阻尼比 (12)13.特征周期、地震影响系数最大值、用于12层以下...影响系数最大值 . (13)14.斜交抗侧力构件方向附加地震数、相应角度 (13)四、活荷信息 (14)01.柱、墙设计时活荷载、传给基础的活荷载 (14)02.梁活荷不利布臵最高层号 (14)03.柱、墙、基础活荷载折减系数 (15)04.考虑结构使用年限的活荷载调整系数 (15)五、调整信息 (15)01.梁端负弯矩调幅系数 (15)02.梁活荷载内力放大系数 (15)03.梁扭矩折减系数 (15)04.托墙梁刚度放大系数 (15)05.实配钢筋超配系数 (16)06.连梁刚度折减系数 (16)07.中梁刚度放大系数 (16)08.部分框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级 (17)09.调整与框支柱相连的梁内力 (17)10.指定加强层个数及相应的各加强层层号 (17)11.按抗震规范（5.2.5）调整各楼层地震内力 (17)12.指定薄弱层个数、各薄弱层层号 (17)13.薄弱层地震内力放大系数 (17)14.全楼地震作用放大系数 (18)15.顶塔楼地震作用放大起算层号及放大系数 (18)16.0.2V0调整 (18)六、设计信息 (18)01.结构重要性系数 (18)02.钢构件截面净毛面积比 (18)03.考虑P-△效应 (18)04.按高规或者高钢规进行构件设计 (19)05.钢柱计算长度系数按有侧移计算 (19)06.框架梁端配筋考虑受压钢筋 (19)07.结构中框架部分轴压比按照纯框架的规定采用 (19)08.剪力墙构造边缘构件的设计执行高规7.2.16-4条 (19)09.当边缘构件轴压比小于抗规（6.4.5）条规定时，一律设臵构造边缘构件 (20)10.指定的过渡层个数及层号 (20)11.柱配筋计算原则 (20)12.保护层厚度 (20)13.梁柱重叠部分简化为刚域 (20)七、配筋信息 (21)01.边缘构件箍筋强度： (21)02.墙水平分布筋间距 (21)03.墙竖向分布筋配筋率 (21)04.结构底部需要单独指定墙竖向分布筋配筋率的层数NSW、配筋率 (21)八、荷载组合 (22)九、地下室信息 (22)01.土层水平抗力系数的比例系数M (22)02.外墙分布筋保护层厚度 (22)03.扣除地面以下几层的回填土约束 (22)04.回填土容重 (22)05.室外地坪标高 (22)06.回填土侧压力系数 (22)07.地下水位标高 (22)08.室外地面附加荷载 (23)十、生成SATWE数据文件及数据检查 (23)十一、计算控制参数 (23)01.层刚度比计算 (23)02.地震作用分析方法 (23)03.线线方程组解法 (24)04.吊车荷载计算 (24)05.生成传给基础的刚度 (24)SATWE参数设置篇一、总信息01.水平力与整体坐标夹角存在某个角度使得地震作用（风荷载）在这个方向作用时结构的地震反应最为剧烈。
B口先插入老虎后处理加密锁，AUTOCAD2007-2009加载”老虎梁平法2008.arx”，CAD命令为APPLOAD, 可添加到下图启动组，不能在AUTOCAD安装目录放TSSD的盗版HID.DLL文件；对于AUTOCAD2010~2012 WIN7~10 64位系统启动组也可添加文件“C:\老虎后处理设置\0老虎后处理菜单CAD2010-2012(WIN64).arx”。
CAD2007及以上CAD命令MENULOAD加载菜单“A1GJ.MNS”，菜单组为LH_SHEAR_WALL或老虎后处理CAD菜单。
如果加载不了菜单，删除同目录A1GJ.mnr 和A1GJ.mnc文件试下。
CAD2008，WIN64位系统加载\Program Files (x86)\老虎工程软件\老虎后处理单机版\BF命令\老虎剪力墙及梁平法CAD2008菜单.cui2.确保归并后梁平法梁号正确，CAD不能加支座、归并及配筋，进入窗口梁配筋(转ACAD),自动产生下图BIN文件。
命令LHDIR将读下图SET.INI文件(层高信息和LPM文件设置)3.用CAD2006-2008打开已经画好的梁模板图，CAD下打入命令LHLAYER, 点确定后更新C:\老虎后处理设置\A1GJBEAMSET.IN.上图蓝色框内最多可定义4个梁线层，只要是直线就可以，和实线、虚线无关。
把上图图层修改成用户图层，如果梁模板图无这些定义图层，软件也会自动生成，如果图层DWG已经存在，颜色以LAYER命令预先定义为准，引出线图层名必须和集中标注图层一致或图层名包含INDEX文字。
命令LHBSET和LHLAYER设置值在左图文件，可以拷贝到其他电脑的‘C:\老虎后处理设置’目录下。
LHLAYER命令右上角的6个图层，勾选LHBSET命令的‘集中标注按多图层输出’才有效果。
4. CAD下打入命令LHDIR, 设置工作目录，也就是老虎后处理软件工作目录。
SATWE使用说明一、SATWE前处理有关操作说明参数补充定义多、高层结构分析需补充的参数共九项，它们分别为：总信息、风荷信息、地震信息、活荷信息、调整信息、配筋信息、设计信息地下室信息和砌体结构信息，对于一个工程，在第一次启动SATWE主菜单时，程序自动将上述所有参数赋值(取多数工程中常用值作为其隐含值)，并将其写到硬盘上名为SAT_DEF.PM文件中，以后再启动SATWE时，程序自动读取SAT_DEF.SAT中的信息，在每次修改这些参数后，程序都自动存盘，以保证这些参数在以后使用中的正确性。
在结构分析设计过程中，可能会经常改变上述参数，在"参数补充定义"菜单内改变参数后，不必再重复执行"生成SATWE数据"和"数据检查"菜单，可直接进行结构分析或配筋设计计算，SATWE在进行结构分析或配筋设计计算时，直接读取SAT_DEF.PM文件中的有关参数。
特殊构件的颜色梁：梁分为普通梁、不调幅梁、连梁和刚性梁，其中暗青色普为普通梁，亮青色为不调幅梁，亮黄色为连梁，亮红色为刚性梁。
梁端约束有刚接、铰接和滑动支座梁三种情况，铰接支座端有一红色小圆点，滑动支座端有一白色小圆点。
柱：柱分为普通柱，框支柱、角柱、上端铰接柱、下端铰接柱、两端铰接柱，其中暗黄色为普通柱，暗紫色为框支柱，亮紫色为角柱，亮白色为上端铰接柱，暗白色为下端铰接柱，亮青色为两端铰接柱。
框支柱由程序自动生成，其它的特殊柱需用户定义。
墙：剪力墙有砼墙和砌体材料墙，砼墙又分为普通墙、地下室外墙和人防设计中的临空墙。
墙用双线表示，其中，亮绿色为砌体材料墙，暗绿色为普通砼墙和地下室外墙，红色为人防临空墙。
弹性楼板"弹性楼板"是以房间为单元进行定义的，一个房间为一个弹性楼板单元，定义时，只需用光标在某个房间内点一下，则在该房间的形心处出现一个内带数字的白色小圆环，圆环内的数字为板厚(单位cm)，表示该房间已被定义为弹性楼板，在内力分析时将考虑该房间楼板的弹性变形影响；修改时，仅需在该房间内再点一下，则白色小圆环消失，说明该房的楼板已不是弹性楼板单元，在内力分析时将把它和与之相连的楼板一起，按"楼板无限刚"假定处理。
老虎S A T W E后处理使用说明书1.1软件安装运行程序目录下的老虎SATWE后处理setup文件，然后顺序点击下一步，即可弹出许可协议窗口，选择“接受协议条款”即可激活界面“下一步”按钮；接下来我们继续点击“下一步”来输入用户姓名及单位、选择程序安装目录后，继续点击“下一步”，出现图 1.1-2则程序安装完成，程序将自动在桌面及开始菜单下产生程序及后处理模板的快捷方式。
图1.1-1图1.1-2提示：软件使用过程中请用户不要拔除加密锁，如用加密锁启动后处理后，拔掉加密锁程序将变成试用版本；即使再插上加密锁，程序仍为试用版本；需先退出,或再启动另一后处理程序进程方可恢复程序为正式版本；另外：在程序读加密锁时拔出也易造成加密锁的损坏，在此提请用户注意！1.2软件运行软件安装结束，下面我们可以开始工作了，在这里需要提醒用户的是，本软件运行前应先完整的运行PKPM系列软件的SATWE程序，然后进入程序的文件菜单点击“导入SATWE模型及计算结果”（图1.2-1），弹出目录选择菜单（图1.2-2）（程序运行默认进入此选择菜单），选择SATWE工作目录中的WPJ.SAT，程序将自动读取SATWE相关的结果文件，如果用户指定的读取目录非SATWE计算目录，而是“后处理目录”下的“SATWE结果备份”目录，为防止用户错误使用SATWE结果文件，程序会给出(图1.2-3)提示。
图1.2-1图1.2-2图1.2-3➢保存默认设置：为方便用户保存“老虎SATWE后处理”工作设置，增加菜单”保存设置到后处理安装目录”，点取该菜单程序自动将GBCJOB.IN（包含所有可以改动的设置）文件保存至后处理安装目录，以后开启程序，自动加载此设置。
➢SATWE结果备份：通常计算模型文件较大，为方便用户携带，程序增加SATWE结果备份功能，点击此菜单，程序自动将“老虎SATWE后处理”需要读取模型的相关文件保存到“后处理目录\SATWE 结果备份”下。
SATWE前、后处理中重要参数的控制调整一、 前处理的参数（接PM生成SATWE数据）：1.振型组合数（计算振型个数）是软件在做抗震计算时考虑振型的数量。
该值取值太小，不能正确反映模型应当考虑的振型数量，使计算结果失真；取值太大，不仅浪费时间，还可能使计算结果发生畸变。
《高层建筑混凝土结构技术规程》5.1.13-2条规定，抗震计算时，宜考虑平扭藕联计算结构的扭转效应，振型数不宜小于15，对多塔结构的振型数不应小于塔楼的9倍，且计算振型数应使振型参与质量不小于总质量的90％。
一般而言，振型数的多少于结构层数及结构自由度有关，当结构层数较多或结构层刚度突变较大时，振型数应当取得多些，如有弹性节点、多塔楼、转换层等结构形式。
振型组合数是否取值合理，可以看计算书“周期 振型 地震力WZQ.OUT”中的x，y向的有效质量系数是否大于0.9。
具体操作是，首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9，若小于0.9，可逐步加大振型个数，直到x，y两个方向的有效质量系数都大于0.9为止。
必须指出的是，结构的振型组合数并不是越大越好，其最大值不能超过结构得总自由度数。
例如对采用刚性板假定得单塔结构，考虑扭转藕联作用时，其振型不得超过结构层数的3倍。
如果选取的振型组合数已经增加到结构层数的3倍，其有效质量系数仍不能满足要求，也不能再增加振型数，而应认真分析原因，考虑结构方案是否合理。
2.最大地震力作用方向是指地震沿着不同方向作用，结构地震反映的大小也各不相同，那么必然存在某各角度使得结构地震反应值最大的最不利地震作用方向。
设计软件可以自动计算出最大地震力作用方向并在计算书“周期、振型、地震力WQZ.OUT”中输出。
设计人员如发现该角度绝对值大于15度，应将该数值回填到软件的“斜交抗侧力附加地震方向”选项里并重新计算，以体现最不利地震作用方向的影响。
“斜交抗侧力附加地震方向”选项在下列两种情况下使用：1）符合抗震规范5.1.1-2规定，有斜交抗侧力构件，且大于15度，需填入；2）不规则结构，最大地震作用方向绝对值超过15度，需要补充填入。
老虎S A T W E后处理软件梁使用说明书V2.7.02014.12.21版权计算机程序及全部相关文档所有权属于软件作者；未经书面许可不得以任何形式对文档进行复制，任何人不得对本软件进行逆向工程、逆向编译、逆向汇编以及任何破解行为。
对任何针对软件的逆向及破解行为我们将保留追究法律责任的权利。
免责声明对于本软件生成的结果，应该由结构工程师判断其准确性及有效性，并决定是否适用于实际工程。
软件作者对该软件不保证无错误、无故障产生，对任何用户使用此软件所遭遇到的任何理论上的或实际上的损失不承担任何责任。
本软件使用所引起的全部风险完全由使用者承担。
经测试目前版本程序支持SATWE2005.9~2014.10版本，对后续SATWE升级将竭力跟进，但不对后续SATWE版本支持做任何保证！前言本程序是专为熟悉SATWE和有经验的建筑结构设计人员开发的辅助制图设计软件。
程序可检查SATWE模型的错误，优化梁截面，可自动绘制层平面布置图, 梁配筋施工图，统计梁用钢量；减少了工程师的绘图时间，提高了准确度和效率，是结构工程师的必备工具。
本程序还可读取SATWE2ETABS软件生成的ETABS模型，显示平面图，比较直观的检查转换模型的正确性。
目录第一章软件安装、运行及功能简介1.1软件安装1.2软件运行1.3软件特色功能简介第二章软件的基本参数及总体信息设置2.1设置SATWE基本参数2.2项目信息中参数设置2.3层信息参数设置2.4显示SATWE/ETABS层平面2.5地震剪力调整系数、层侧向刚度比2.6SATWE模型检查与预对称2.7总体信息其它参数第三章框架梁设计3.1梁平法配筋图绘制参数设置3.2梁平法配筋图绘制3.3梁平法图配筋简图说明第四章常见问题疑问解答附录一：AUTOCAD图层重命名等常用命令使用方法第一章软件安装、运行及功能简介1.1软件安装运行程序安装文件“老虎SATWE后处理软件V270.EXE”文件，然后顺序点击下一步，即可弹出许可协议窗口，选择“接受协议条款”即可激活界面“下一步”按钮；接下来我们继续点击“下一步”来选择程序安装目录后，继续点击“下一步”，出现图 1.1-2则程序安装完成，程序将自动在桌面及开始菜单下产生程序及CAD模板的快捷方式。
图1.1-1图1.1-2提示：软件使用过程中请用户不要拔除加密锁，如用加密锁启动软件后，拔掉加密锁程序将变成试用版本；即使再插上加密锁，程序仍为试用版本；需先退出,或再启动另一程序进程方可恢复程序为正式版本；另外：在程序读加密锁时拔出也易造成加密锁的损坏，在此提请用户注意！软件在WIN7 64位运行时，兼容系统可选择WINDOWS XP.确保‘\Program Files\AutoCAD 200？\Fonts’目录下有字体文件tssdchn.shx和Tssdeng.shx。
‘\Program Files\老虎工程软件\老虎SATWE后处理’目录下有字体文件tssdchn.shx和Tssdeng.shx也可。
1.2软件运行软件安装结束，下面我们可以开始工作了，在这里需要提醒用户的是，本软件运行前应先完整的运行PKPM系列软件的SATWE程序，然后进入程序的文件菜单点击“导入SATWE 模型及计算结果”（图1.2-1），弹出目录选择菜单（图1.2-2）（程序运行默认进入此选择菜单），选择SATWE工作目录中的WPJ.SAT，程序将自动读取SATWE相关的结果文件，如果用户指定的读取目录非SATWE计算目录，而是“后处理目录”下的“SATWE结果备份”目录，为防止用户错误使用SATWE结果文件，程序会给出(图1.2-3)提示。
图1.2-1图1.2-2图1.2-3保存默认设置：为方便用户保存“老虎SATWE后处理软件”工作设置，增加菜单”保存设置到后处理安装目录”，点取该菜单程序自动将GBCJOB.IN（包含所有可以改动的设置）文件保存至软件安装目录，以后开启程序，自动加载此设置。
SATWE结果备份：通常计算模型文件较大，为方便用户携带，程序增加SATWE结果备份功能，点击此菜单，程序自动将“老虎SATWE后处理软件”需要读取模型的相关文件保存到“后处理目录\SATWE结果备份”下。
在此提醒用户：运行程序前，建议检查程序读取文件的路径，避免由于用户操作不当、疏忽而导致程序读取文件路径有误（如：程序路径选择有误致使程序每次读取SATWE结果备份文件，而没有读取工作目录更新后的SATWE结果）SATWE的主筋强度改成在PMCAD里定义，每个标准层的主筋强度可不一样，软件要求每个标准层的柱主筋强度必须一样，梁可以不一样，每个标准层出图前，用此对话框修改成该标准层的梁主筋强度。
输出：生成STRU.SAT、LOAD.SAT文件：SATWE 2008年8月以后版本，结果文件中已经没有了STRU.SAT和LOAD.SAT这两个文本文件，一些读取SATWE结果文件并接力SATWE的一些程序也不能继续使用，如：SATWE2ETABS及MIDAS的PKPM-Building，为此本程序增加输出STRU.SAT和LOAD.SAT文本文件功能，方便用户多程序计算校核结果。

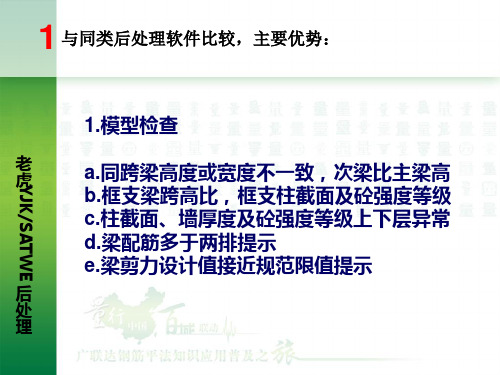

1.3软件特色功能简介(一) S ATWE输入模型检查, 程序可检查下列错误1. 同一跨梁高度不一致。
2. 同一跨梁宽度不一致。
3. 高规10.2.9, 框支梁跨高比检查。
4. 高规10.2.12, 框支柱截面要求。
5. 柱截面,砼等级上层大于下层检查。
6. 墙厚度,砼等级上层大于下层检查。
7. 梁底筋配筋率大于2.5%检查。
8. 墙体稳定性检查。
9. 短肢剪力墙轴压比检查。
10. 墙长大于8米检查。
11. 梁配筋多于两排提示.(二) S ATWE梁/连梁配筋程序能根据现行国家规范自动生成混凝土梁平法施工图, 梁类型包括框梁、次梁、悬挑梁、框支梁、转换次梁和连梁。
配筋方法有三种, 第一种为”跨中顶筋不省贯通筋”; 第二种为”跨中顶筋省贯通筋”, 小直径贯通筋在梁两侧边, 而大直径钢筋不放置在梁侧边; 第三种为”跨中顶筋省贯通筋, 端部顶筋多于一排” 。
对塔楼标准层, 程序可任意包络层与层的配筋面积。
程序可对不同模型坐标，截面，楼层相同的梁/柱/墙配筋进行包络，基础梁可按04G101-3生成施工图，程序还可统计每层梁混凝土体积和钢筋用量。
(三)SATWE柱配筋程序能根据现行国家规范自动生成混凝土柱/异形柱平法施工图, 柱类型包括框柱、框支柱、端柱、梁上柱和墙上柱。
程序还可统计柱混凝土体积和钢筋用量。
(四)SATWE墙端配筋包络程序只显示多于规范要求的竖筋和水平筋, 可节省校对时间。
程序还可统计每层墙混凝土体积和钢筋用量。
(五) SATWE板配筋程序不能用菜单读取PMCAD 2011年3月以后版本用户输入的板厚及荷载等信息，自动计算形成计算书、绘制楼板施工图(异形板钢筋面积需用户补充计算及绘制)，估算楼板用钢量。
(六)桩数统计/基础反力用户定义”荷载统计区域”后, 程序能显示”恒载+活载”的合力中心, 还能显示各种组合工况的轴力和对此合力中心的弯矩。
(七)独立基础设计程序能根据地基承载力和归并系数自动设计框架柱、异形柱及T/L/Z墙独立基础, 台阶数最多为三阶。
(八)楼板、梁、柱截面优化程序根据用户的模型，可以自动给出对楼板及梁、柱经济截面尺寸的建议并给出节省混凝土用量及节省造价的估算结果。
(九)梁、柱程序形成配筋后，模型修改程序自动核对当用户用程序绘制完梁、柱配筋，后期往往由于甲方、建筑等原因需要修改模型，但是局部的修改又会带来其他部位的配筋变化，一一核对工作量非常大，为此本程序增加了，出图后配筋核对功能！只需简单操作即可了解原设计哪些部位配筋不足，局部进行处理即可！第二章软件的基本参数及总体信息设置2.1设置S A T W E基本参数图 2.1-1☪结构体系及模型中地下室层数：程序自动读取SATWE参数进行设置；☪程序自动判断跃(越)层柱:程序根据柱不和梁连接判断为跃层柱，由于100x100的刚性梁SATWE无配筋，程序没有读取信息，会按跃层柱处理，当地下室底板按刚性梁输入时，程序会将底板下的柱配筋和底板上的柱配筋自动包络，这时不能勾选此项。
用户也可将底板下的柱截面改成大于底板上的柱截面，程序就不会按跃层柱包络。
☪抗扭箍筋面积= Ast1 + (Astv - 2Ast1)/总肢数：A st1为SATWE受扭箍筋单肢截面面积，A stv为SATWE箍筋各肢的全截面面积,“抗扭箍筋面积”表示梁外箍箍筋单肢截面面积。
也就是抗剪的箍筋，每肢平分，抗扭的箍筋全部外箍承担。
☪自动增加梁底筋,满足受压区高度和有效高度之比：抗震规范有计入受压钢筋的梁端混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35的要求，顶筋由于裂缝要求的增加，底筋也应增加，满足受压区高度和有效高度之比。
☪修正SATWE跨中顶筋,无最小配筋率要求：框架梁跨中顶筋是否需满足最小配筋率，从地震考虑，中震时跨中顶筋会出现受拉，需满足受拉钢筋的跨中最小配筋率要求。
☪X形弯矩判断连梁的底/顶比值(1不考虑): 当和连梁连的墙体刚度比较大时，虽然跨高比不小于5，但包络弯矩为典型的X形，按LL配筋比较合理。
此数填0.75, 表示底部支座处的弯矩/顶弯矩> 0.75, 底部中间弯矩/顶弯矩< 1 - 0.75, 满足两条件为LL。
☪墙上梁设置为楼梯梁,不输出配筋: 如果不是边框梁或转换梁，很少在墙上布置梁，有时地下室模型在墙上布置有梁，而不需要配筋，可选择此项。
☪墙长模数：用以修正PKPM建模不精确导致的墙体长度的零碎数字；默认为10，亦可输入1，不进行修正；☪模型在ACAD中转角(逆时针正)：用于用户在SATWE计算中输入“水平力与整体坐标夹角”情况，以调整由于SATWE转角输入导致的平面图旋转。
☪和梁垂直相交墙端修正：由于PKPM建模及计算均以节点控制，所以当梁、墙与轴线居中布置、墙端与梁相交时墙长较实际相当于短了b/2（b为梁宽），该参数修正与否将影响后续模板绘制及墙体相关计算结果（如：墙体混凝土用量及钢筋用量……），参数默认为修正。
☪裂缝计算考虑风荷载：对此参数进行选择，则程序在梁裂缝计算中考虑风荷载组合（恒+活+风），新混凝土规范已明确梁裂缝计算不需考虑风荷载组合。
☪程序自动判断角柱：勾选此项程序将自动判断角柱，并依此判断在后续配筋图中采用相关构造（内力未依据规范进行调整）。
建议用户准确在SATWE特殊构件定义中进行角柱定义，以便SATWE在配筋及内力计算中进行考虑；SATWE已经定义角柱的用户此处无需再进行勾选。
程序默认不进行角柱自动判断。
☪程序自动判断框支梁：勾选此项程序将自动判断不落地剪力墙下梁为框支梁，并依此判断在后续梁配筋图中采用相关构造（内力未依据规范进行调整）。
