半导体三极管R解析

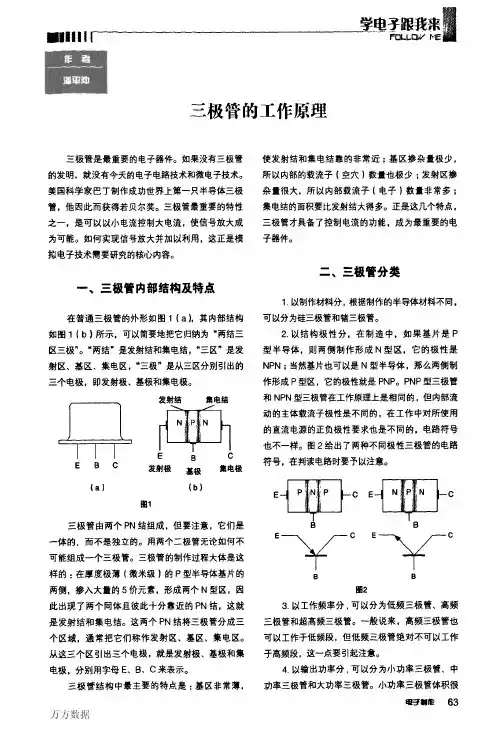

一¨川广————————————————』鼍黪蓬鎏三极管的工作原理三极管是最重要的电子器件。

如果没有三极管的发明，就没有今天的电子电路技术和微电子技术。

美国科学家巴丁制作成功世界上第一只半导体三极管．他因此而获得若贝尔奖。

三极管最重要的特性之一，是可以以小电流控制大电流，使信号放大成为可能。

如何实现信号放大并加以利用，这正是模拟电子技术需要研究的核心内容。

一、三极管内部结构及特点在普通三极管的外形如图１（ａ），其内部结构如图１（ｂ）所示．可以简要地把它归纳为。

两结三区三极”。

“两结”是发射结和集电结，“三区”是发射区、基区、集电区。

三极”是从三区分别引出的三个电极，即发射极、基极和集电极。

ＥＢＣＩａ）发射结集电结圈１三极管由两个ＰＮ结组成，但要注意，它们是一体的。

而不是独立的。

用两个二极管无论如何不可能组成一个三极管。

三极管的制作过程大体是这样的：在厚度极薄（微米级）的Ｐ型半导体基片的两侧，掺入大量的５价元素，形成两个Ｎ型区，因此出现了两个同体且彼此十分靠近的ＰＮ结。

这就是发射结和集电结。

这两个ＰＮ结将三极管分成三个区域。

通常把它们称作发射区、基区、集电区。

从这三个区引出三个电极。

就是发射极、基极和集电极。

分别用字母Ｅ、Ｂ、Ｃ来表示。

三极管结构中最主要的特点是：基区非常薄．使发射结和集电结靠的非常近；基区掺杂量极少，所以内部的载流子（空穴）数量也极少；发射区掺杂量很大。

所以内部载流子（电子）数量非常多；集电结的面积要比发射结大得多。

正是这几个特点。

三极管才具备了控制电流的功能。

成为最重要的电子器件。

二、三极管分类１．以制作材料分，根据制作的半导体材料不同．可以分为硅三极管和锗三极管。

２．以结构极性分，在制造中，如果基片是Ｐ型半导体．则两侧制作形成Ｎ型区．它的极性是ＮＰＮ；当然基片也可以是Ｎ型半导体，那么两侧制作形成Ｐ型区。

它的极性就是ＰＮＰ。

ＰＮＰ型三极管和ＮＰＮ型三极管在工作原理上是相同的，但内部流动的主体载流子极性是不同的。

三极管工作原理及详解三极管是一种半导体器件，也被称为双极型晶体管。

它是由三个不同掺杂的半导体材料（P型、N型和P型）构成的。

三极管主要有三个区域，分别是发射区（Emitter）、基极区（Base）和集电区（Collector）。

三极管的工作原理是基于PN结和两个PN结之间的正偏压。

在三极管中，发射区被正向偏置，基极区与发射区之间的PN结是正向偏置的，而基极区与集电区之间的PN结是反向偏置的。

在正向偏置下，发射区和基极之间形成强烈的电子流。

三极管的工作原理可以通过以下过程来解释：1.关闭状态：当没有外部电压时，三极管处于关闭状态。

这时，发射区和基极之间的PN结是反向偏置的，导致电子无法通过这个结。

同时，基极区和集电区之间的PN结也是反向偏置的，阻止电流通过结。

2.开通状态：当在发射区和基极之间施加一定的正偏压时，发射区与基极之间的PN结将变得导电。

这时，电子从N区进入P区，然后重新组合成空穴进入基极区。

由于基极区非常薄，电子容易通过这个区域，这导致电子流从发射区进入基极区。

3.放大状态：在开通状态下，当电子进入基极区时，它们在基极区中会重新复合成空穴。

然而，由于基极区非常薄，复合的速度非常慢。

因此，大部分电子通过基极区，进入集电区而没有复合。

这样，发射区的电子流被放大，从而实现电流的放大功能。

总结起来，三极管的工作原理可以归结为以下三个步骤：1）施加正向偏压，使发射区和基极之间的PN结导电；2）电子从发射区进入基极区；3）电子在基极区中重新组合成空穴，并通过集电区。

除了电流放大功能之外，三极管还有其他重要的应用。

例如，它可以用于开关电路、放大电路和振荡电路。

在开关电路中，三极管可以用来控制开关的打开和关闭。

在放大电路中，三极管可以利用小信号输入来放大电流或电压。

在振荡电路中，三极管可以通过反馈来产生振荡信号。

总而言之，三极管是一种基本的半导体器件，其工作原理基于PN结和正向偏压的使用。

通过电子的流动和复合，三极管可以实现电流的放大和控制，从而为电子器件带来许多应用。

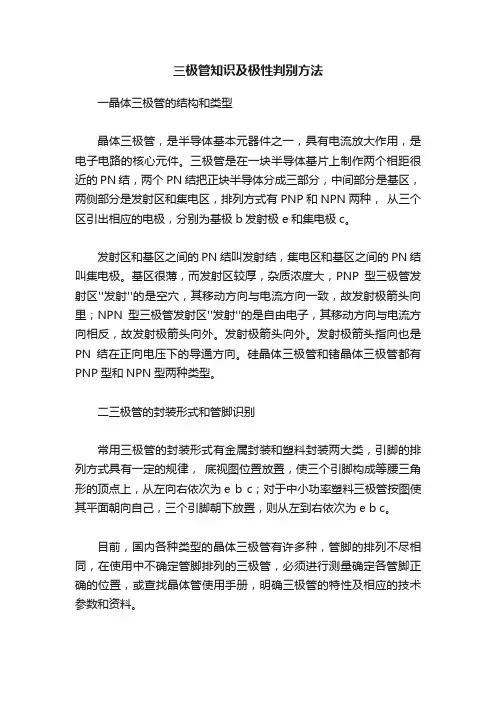

三极管知识及极性判别方法一晶体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种，从三个区引出相应的电极，分别为基极b发射极e和集电极c。

发射区和基区之间的PN结叫发射结，集电区和基区之间的PN结叫集电极。

基区很薄，而发射区较厚，杂质浓度大，PNP型三极管发射区''发射''的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区''发射''的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。

发射极箭头向外。

发射极箭头指向也是PN结在正向电压下的导通方向。

硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。

二三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。

目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

三晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。

这是三极管最基本的和最重要的特性。

我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。

电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。

四晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。

用指针式万用表判断半导体三极管的极性和类型
1、先选量程：R﹡100或R﹡1K档位。

2、判别半导体三极管基极：
用万用表黑表笔固定三极管的某一个电极，红表笔分别接半导体三极管另外两各电极，观察指针偏转，若两次的测量阻值都大或是都小，则改脚所接就是基极（两次阻值都小的为NPN型管，两次阻值都大的为PNP型管），若两次测量阻值一大一小，则用黑笔重新固定半导体三极管一个引脚极继续测量，直到找到基极。

3、判别半导体三极管的c极和e极：
确定基极后，对于NPN管，用万用表两表笔接三极管另外两极，交替测量两次，若两次测量的结果不相等，则其中测得阻值较小得一次黑笔接的是e极，红笔接得是c极（若是PNP型管则黑红表笔所接得电极相反）。

4、判别半导体三极管的类型：
如果已知某个半导体三极管的基极，可以用红表笔接基极，黑表笔分别测量其另外两个电极引脚，如果测得的电阻值很大，则该三极管是NPN型半导体三极管，如果测量的电阻值都很小，则该三极管是PNP 型半导体三极管。

三极管的工作原理详解，图文案例，立马教你搞懂大家好，我是李工，希望大家多多支持我。

今天给大家讲一下三极管。

什么是三极管？三极管全称是“晶体三极管”，也被称作“晶体管”，是一种具有放大功能的半导体器件。

通常指本征半导体三极管，即BJT管。

典型的三极管由三层半导体材料，有助于连接到外部电路并承载电流的端子组成。

施加到晶体管的任何一对端子的电压或电流控制通过另一对端子的电流。

三极管实物图三极管有哪三极？•基极：用于激活晶体管。

（名字的来源，最早的点接触晶体管有两个点接触放置在基材上，而这种基材形成了底座连接。

）•集电极：三极管的正极。

（因为收集电荷载体）•发射极：三极管的负极。

（因为发射电荷载流子）三极管的分类三极管的应用十分广泛，种类繁多，分类方式也多种多样。

根据结构•NPN型三极管•PNP型三极管根据功率•小功率三极管•中功率三极管•大功率三极管根据工作频率•低频三极管•高频三极管根据封装形式•金属封装型•塑料封装型根据PN结材料锗三极管硅三极管除此之外，还有一些专用或特殊三极管三极管的工作原理这里主要讲一下PNP和NPN。

PNPPNP是一种BJT，其中一种n型材料被引入或放置在两种p型材料之间。

在这样的配置中，设备将控制电流的流动。

PNP晶体管由2个串联的晶体二极管组成。

二极管的右侧和左侧分别称为集电极-基极二极管和发射极-基极二极管。

NPNNPN中有一种 p 型材料存在于两种 n 型材料之间。

NPN晶体管基本上用于将弱信号放大为强信号。

在NPN 晶体管中，电子从发射极区移动到集电极区，从而在晶体管中形成电流。

这种晶体管在电路中被广泛使用。

PNP和NPN 符号图三极管的3种工作状态分别是截止状态、放大状态、饱和状态。

接下来分享我在微信公众号看到的一种通俗易懂的讲法：三极管工作原理-截止状态三极管的截止状态，这应该是比较好理解的，当三极管的发射结反偏，集电结反偏时，三极管就会进入截止状态。

这就相当于一个关紧了的水龙头，水龙头里的水是流不出来的。

用机械万用表判断半导体三极管的极性和
类型
用万用表判断半导体三极管的极性和类型（用指针式万用表）
1.先选量程：R﹡100或R﹡1K档位。

2.判别半导体三极管基极：
用万用表黑表笔固定三极管的某一个电极，红表笔分别接半导体三极管另外两各电极，观察指针偏转，若两次的测量阻值都大或是都小，则改脚所接就是基极（两次阻值都小的为NPN型管，两次阻值都大的为PNP型管），若两次测量阻值一大一小，则用黑笔重新固定半导体三极管一个引脚极继续测量，直到找到基极。

3.判别半导体三极管的c极和e极：
确定基极后，对于NPN管，用万用表两表笔接三极管另外两极，交替测量两次，若两次测量的结果不相等，则其中测得阻值较小得一次黑笔接的是e极，红笔接得是c极（若是PNP型管则黑红表笔所接得电极相反）。

4.判别半导体三极管的类型。

如果已知某个半导体三极管的基极，可以用红表笔接基极，黑表笔分别测量其另外两个电极引脚，如果测得的电阻
值很大，则该三极管是NPN型半导体三极管，如果测量的电阻值都很小，则该三极管是PNP型半导体三极管。

三极管百科名片三极管三极管，全称应为半导体三极管，也称双极型晶体管,晶体三极管,是一种电流控制电流的半导体器件.其作用是把微弱信号放大成辐值较大的电信号, 也用作无触点开关。

什么是三极管三极管（也称晶体管）在中文含义里面只是对三个引脚的放大器件的统称，我们常说的三极管，可能是如图所示的几种器件，可以看到，虽然都叫三极管，其实在英文里面的说法是千差万别的，三极管这个词汇其实也是中文特有的一个象形意义上的的词汇电子三极管Triode 这个是英汉字典里面“三极管”这个词汇的唯一英文翻译，这是和电子三极管最早出现有关系的，所以先入为主，也是真正意义上的三极管这个词最初所指的物品。

其余的那些被中文里叫做三极管的东西，实际翻译的时候是绝对不可以翻译成Triode的，否则就麻烦大咯，严谨的说，在英文里面根本就没有三个脚的管子这样一个词汇！！！电子三极管Triode （俗称电子管的一种）双极型晶体管BJT （Bipolar Junction Transistor）J型场效应管Junction gate FET（Field Effect Transistor）金属氧化物半导体场效应晶体管MOS FET ( Metal Oxide Semi-Conductor Field Effect Transistor)英文全称V型槽场效应管VMOS （Vertical Metal Oxide Semiconductor ）注：这三者看上去都是场效应管，其实结构千差万别J型场效应管金属氧化物半导体场效应晶体管V沟道场效应管是单极（Unipolar）结构的，是和双极（Bipolar）是对应的，所以也可以统称为单极晶体管（Unipolar Junction Transistor）其中J型场效应管是非绝缘型场效应管，MOS FET 和VMOS都是绝缘型的场效应管VMOS是在MOS的基础上改进的一种大电流，高放大倍数（跨道）新型功率晶体管，区别就是使用了V型槽，使MOS管的放大系数和工作电流大幅提升，但是同时也大幅增加了MOS的输入电容，是MOS管的一种大功率改经型产品，但是结构上已经与传统的MOS发生了巨大的差异。

超详细的晶体三极管原理讲解和应用分析，以水龙头比喻太恰当了什么是三极管？三极管，全称为半导体三极管、双极型晶体管或者晶体三极管，是一种控制电流的半导体器件。

其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

晶体三极管是一种三端器件，内部含有两个相距很近的PN结（发射结和集电结），两个PN结加上不同极性、不同大小的偏置电压时，晶体三极管呈现不同的特性和功能。

晶体三极管由于结构不同，可以分为NPN型三极管和PNP型三极管，NPN型三极管和PNP型三极管的逻辑符号如下图1所示。

图1 NPN型三极管和PNP型三极管逻辑符号三极管的三种工作状态是非常重要的，是无线电基础中的基础。

对此我是这样理解的。

无论是NPN型三极管还是PNP型三极管，当发射结加正向偏置电压，而集电结加反向偏置电压时，那么该三极管就工作在放大模式；而当其发射结和集电结都加正向偏置电压时，该三极管就工作在饱和模式；而当发射结和集电结同时加反向偏置电压时，那么该三极管就工作在截止模式。

为此我编了一句顺口溜：发正集反是放大；全正饱和全反截，希望对大家理解有用。

既然晶体三极管那么重要，那么我们改如何正确理解三极管的工作原理，并正确使用三极管呢？小何下面就跟大家一一分享。

三极管的工作原理三极管的放大原理如下图2所示，晶体管中大小与输入信号呈正比的输出信号可以认为是从电源来的，他们的输入信号从基级进入而从发射级出来，晶体管只是吸收此时输入信号的振幅信息，由电源重新产生输出信号，这就是放大的原理。

图2 三极管放大原理值得注意的是，对于三极管放大作用的理解，必须切记一点：根据能量守恒定律，能量不会无缘无故的产生，所以，三极管一定不会产生能量。

晶体管的内部工作原理就是对流过基极与发射极之间的电流进行不断地监视，并控制集电极-发射极间电流源，使基极-发射极间电流的数十至数百倍（因晶体管种类而异）的电流在集电极与发射极之间流动。

三极管工作原理介绍，NPN和PNP型三极管的原理图与各个引脚介绍三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种电流控制电流的半导体器件·其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。

三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。

PNP与NPN两种三极管各引脚的表示：三极管引脚介绍NPN三极管原理图：PNP三极管原理图：常见的三极管为9012、s8550、9013、s8050.单片机应用电路中三极管主要的作用就是开关作用。

其中9012与8550为pnp型三极管，可以通用。

其中9013与8050为npn型三极管，可以通用。

区别引脚：三极管向着自己，引脚从左到右分别为ebc，原理图中有箭头的一端为e，与电阻相连的为b，另一个为c。

箭头向里指为PNP（9012或8550），箭头向外指为NPN（9013或8050）。

如何辨别三极管类型，并辨别出e（发射极）、b（基极）、c（集电极）三个电极①用指针式万用表判断基极b 和三极管的类型：将万用表欧姆挡置“R × 100” 或“R×lk” 处，先假设三极管的某极为“基极”，并把黑表笔接在假设的基极上，将红表笔先后接在其余两个极上，如果两次测得的电阻值都很小（或约为几百欧至几千欧），则假设的基极是正确的，且被测三极管为 NPN 型管；同上，如果两次测得的电阻值都很大（约为几千欧至几十千欧），则假设的基极是正确的，且被测三极管为 PNP 型管。

如果两次测得的电阻值是一大一小，则原来假设的基极是错误的，这时必须重新假设另一电极为“基极”，再重复上述测试。

②判断集电极c和发射极e：仍将指针式万用表欧姆挡置“R × 100”或“R × 1k” 处，以NPN管为例，把黑表笔接在假设的集电极c上，红表笔接到假设的发射极e上，并用手捏住b和c极（不能使b、c直接接触），通过人体，相当 b 、 C 之间接入偏置电阻，读出表头所示的阻值，然后将两表笔反接重测。
