如何从Protel99se中导出规范的BOM

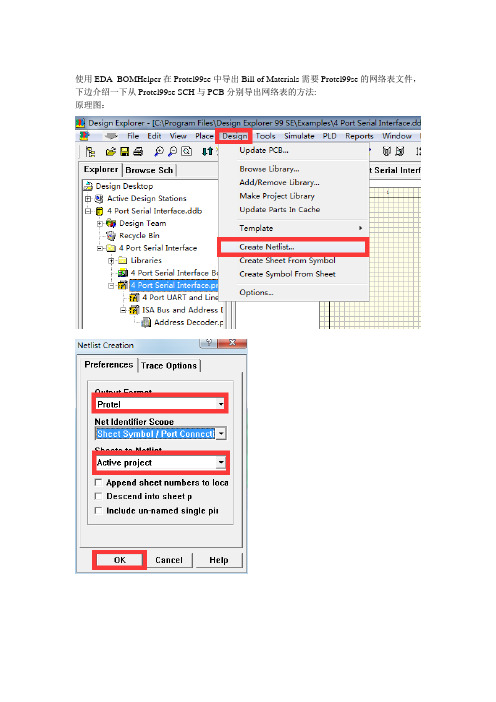

使用EDA_BOMHelper在Protel99se中导出Bill of Materials需要Protel99se的网络表文件，下边介绍一下从Protel99se SCH与PCB分别导出网络表的方法:原理图：PCB：再一步我们把要使用的网络表导出另存为到相关的路径。

第一次使用EDA_BOMHelper导出Bill of Materials前的准备：如果你嫌这里选择的条目太多，用户可以自己去掉不需要的条目。

方法:菜单》编辑列表：在弹出的文本中删除掉你不用的条目,然后保存。

再次执行编辑列表下边的加载列表，这样就完成了。

关于元件类型的划分:在菜单中单击元件分类，自动打开ComponentType文本文件，用户编辑完成后请保存.以上的意思是指元件Part Type的划分.—后边的"[＊]”(注意书写格式）封装转换前缀，建议用户保留默认(如果需要用到元件封装转换功能请在设置面板中>> User Setting 1:>〉输入Y-); ”/*/”中(注意书写格式)，表示元件序号中含有的前缀。

其中元件前缀中的数字EDA_BOMHelper自动处理了,用户不用写入.当然用户可以自己添加元件序号与元件分类,以上只是EDA_BOMHelper默认的(通常默认为此功能)用户根据自己偏好，设置元器件分类，以元器件位号前缀字母来归类,（分类名称也可以更改为汉字）用户还可以添加新的元器件分类，分类的前后次序用户也由自己自由调整。

例如调整如下：设置一些相关的参数：设置说明：导出BOM的软件-—支持Microsoft的Excel，Kingsoft的WPS。

排序关键字——是指导出的BOM你是按元件的封装排序还是按元件的参数大小排序导出。

元件连接符号——例如：R1，R2或者R1 R2。

用户设置1—其中的Y表示导出的元件封装是否变更.例如:C0603，CAP0603…其实这些都是0603的封装，为了方便统计工具可以把它们统一变成C—0603,如果不需要变更，设置成N就好了，这样就保持不变了.完成以上设置之后就可以开始生成BOM了。

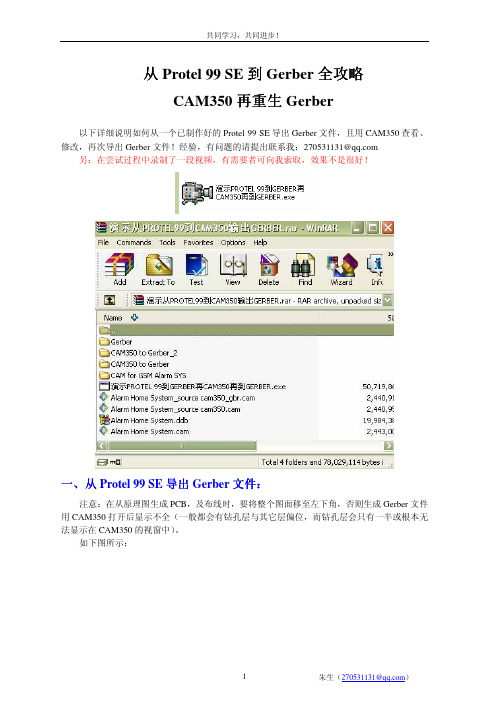

从Protel 99 SE到Gerber全攻略CAM350再重生Gerber以下详细说明如何从一个已制作好的Protel 99 SE导出Gerber文件，且用CAM350查看、修改，再次导出Gerber文件！经验，有问题的请提出联系我：270531131@ 另：在尝试过程中录制了一段视频，有需要者可向我索取，效果不是很好！：文件：一、从Protel 99 SE导出Gerber文件注意：在从原理图生成PCB，及布线时，要将整个图面移至左下角，否则生成Gerber 文件用CAM350打开后显示不全（一般都会有钻孔层与其它层偏位，而钻孔层会只有一半或根本无法显示在CAM350的视窗中）。

如下图所示：我在PCB布线时没有注意到此问题，故而最后整板移动，请留意上图和下图左下角坐标准备工作做好后，请按下步骤进行导出Gerber文件！1、利用向导，设置Gerber返还到Documents界面下，右建单击空白处，弹出菜单新建CAM文档如下：OK后退出，此时在Documents下多出一个文件（可重命名），双击打开后弹出选择PCB若仅有一个PCB，只直接OK，若有多个选择要导出Gerber文件的PCB文件，OK后会弹出Output Wizard（输出向导），我们在此直接点击Finish退出（亦可根据向导生成）。

此时在CAMManager1.cam中如下所示：在此空白处单击右键弹出菜单，选择Insert Gerber…(插入Gerber)选择输出Gerber相关参数，注意：这些设置均可按默认值，但尺寸单位选择必须要和导出钻孔文件参数选择要一致，一般如上图选择：表示英制单位，小数点后3位有效数字，也可重命名（直接输入文件名即可）；相应后面的选择如下（未说明即保持默认即可）在Layers中按下设置设置完成后点OK退出，此时已向导完成Gerber；2、利用向导，生成钻孔文件右键单击空白处选择Insert NC Drill…(插入钻孔文件)如下：若单位保持一致，则可直接点击OK，退出（可重命名）；3、生成Gerber和钻孔数据在空白处单击右键菜单，选择：Generate CAM Files ，或直接点按F9，待运行结束后会发现在Documents下多出了一个文档：4、导出Gerber和钻孔文件如上图右键单击红色框，选择Expor…，选择保存路径至此已结束Protel 99 SE导出Gerber及钻孔文件，如下图所示：：二、用CAM350查看并修改Protel生成的Gerber及钻孔文件及钻孔文件：我们按如上骤生成的Gerber文件大多数都会存在钻孔层偏位问题，因此必须在CAM350中修改，并重新生成（若各位有好的方法避免此问题，那最好啦，也请顺便知会我一下哦！！）好啦，费话不多说啦，开始吧！1、打开CAM350软件（我用的是CAM350 9.52）2、导入Gerber及钻孔文件，一般都选择自动导入。

Protel99SE有两种方法可以输出BOM材料清单。

一种是在原理图里，利用Reports->Bill of Material输出BOM；一种是在PCB里利用CAM Manager输出BOM。

1、原理图输出BOM在原理图界面，Reports->Bill of Material，然后一直Next（使用默认设置即可），唯一需要注意的是在输出文件格式选择时，要将“Protel Format”选中。

Protel Format得到的文件是BOM为后缀的，CSV Format得到的是CSV为后缀的，Client Spreadsheet得到的是以XLS为后缀的。

这三种文件都可以用Excel来编辑，但是只有通过Protel Format得到的文件才是将相同参数的元件集中在一起的。

如图。

2、PCB里利用CAM Manager输出BOM以下内容整理于网络。

（1）在PCB界面下，File->CAM Manager（2）进入输出向导后，直接点Next，在选择输出选项时，选BOM（3）输出选项选择之后，点Next，将提示输入BOM的名称，默认亦可。

然后Next。

在选择输出文件的格式时，将所有的都选上。

（4）在选择BOM的类型时，选择Group，在Next后的下一个选择中选择Comment，并勾选Designator。

（5）finish之后，弹出以CAM为后缀的文档。

在此文档下，可通过Tools-> Preferences 设置BOM文档的输出路径。

（6）通过Tools->Generate CAM Files生成BOM文档，或者按F9亦可。

然后就生成了一个CAM文件夹，BOM文件位于其内。

输出以BOM 、CSV 、TXT 的三份BOM，其中以BOM、CSV为后缀的文件我们可以通过Excel 对它编辑为合适我们需要的格式BOM。

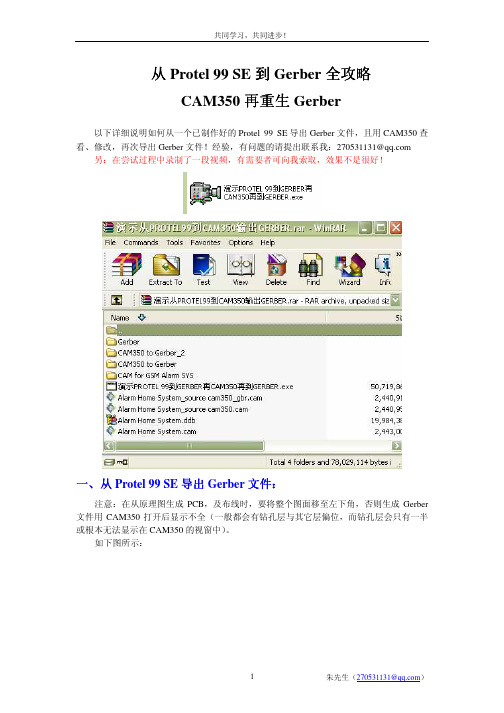

从Protel 99 SE到Gerber全攻略CAM350再重生Gerber以下详细说明如何从一个已制作好的Protel 99 SE导出Gerber文件，且用CAM350查看、修改，再次导出Gerber文件！经验，有问题的请提出联系我：270531131@ 另：在尝试过程中录制了一段视频，有需要者可向我索取，效果不是很好！：文件：一、从Protel 99 SE导出Gerber文件注意：在从原理图生成PCB，及布线时，要将整个图面移至左下角，否则生成Gerber文件用CAM350打开后显示不全（一般都会有钻孔层与其它层偏位，而钻孔层会只有一半或根本无法显示在CAM350的视窗中）。

如下图所示：我在PCB布线时没有注意到此问题，故而最后整板移动，请留意上图和下图左下角坐标准备工作做好后，请按下步骤进行导出Gerber文件！1、利用向导，设置Gerber返还到Documents界面下，右建单击空白处，弹出菜单新建CAM文档如下：OK后退出，此时在Documents下多出一个文件（可重命名），双击打开后弹出选择PCB若仅有一个PCB，只直接OK，若有多个选择要导出Gerber文件的PCB文件，OK后会弹出Output Wizard（输出向导），我们在此直接点击Finish退出（亦可根据向导生成）。

此时在CAMManager1.cam中如下所示：在此空白处单击右键弹出菜单，选择Insert Gerber…(插入Gerber)选择输出Gerber相关参数，注意：这些设置均可按默认值，但尺寸单位选择必须要和导出钻孔文件参数选择要一致，一般如上图选择：表示英制单位，小数点后3位有效数字，也可重命名（直接输入文件名即可）；相应后面的选择如下（未说明即保持默认即可）在Layers中按下设置设置完成后点OK退出，此时已向导完成Gerber；2、利用向导，生成钻孔文件右键单击空白处选择Insert NC Drill…(插入钻孔文件)如下：若单位保持一致，则可直接点击OK，退出（可重命名）；3、生成Gerber和钻孔数据在空白处单击右键菜单，选择：Generate CAM Files ，或直接点按F9，待运行结束后会发现在Documents下多出了一个文档：4、导出Gerber和钻孔文件如上图右键单击红色框，选择Expor…，选择保存路径至此已结束Protel 99 SE导出Gerber及钻孔文件，如下图所示：：及钻孔文件：二、用CAM350查看并修改Protel生成的Gerber及钻孔文件我们按如上骤生成的Gerber文件大多数都会存在钻孔层偏位问题，因此必须在CAM350中修改，并重新生成（若各位有好的方法避免此问题，那最好啦，也请顺便知会我一下哦！！）好啦，费话不多说啦，开始吧！1、打开CAM350软件（我用的是CAM350 9.52）2、导入Gerber及钻孔文件，一般都选择自动导入。

Protell99生成gerber文件经验总结一、双面板步骤：1、protel99se先打开要生成gerber的pcb文件，以QMLINK30.QN0030K8.007_V3.0.PCB文件为例，此为四层板，但前面的操作步骤和双面板的操作步骤一样。

2、在file->CAM Manager然后出现“Output Wizard”窗口点击next，选择“Gerber”这一栏，点击next。

2、直至出现下图，分别选中单位millimeter和比例4:4再次点击next。

备注：选择单位是无所谓的，但要与NC drill的一致才行。

4：4表示小数点前面四位有效数字，小数点后4位有效数字。

3、在下图中选择要输出的gerber层，一路点击next。

4、点击tools菜单的proference出现下图，在export cam outputs栏选择要输出gerber文件的路径。

然后ok。

点击tools菜单Generrate CAM Files F9，生成gerber文件。

生成后的gerber文件可以用CAM350软件打开。

5、钻孔层文件生成。

如下图右击鼠标，选中Insert NC Drill…然后回车。

6、选择Units单位为milmeter，Format（格式）为4：4，然后点击ok。

备注：见2的备注7、在导入的gerber文件中添加钻孔属性表，在protel的place-〉String，此时按tab键，在出现的text 文本框中点击下拉箭头，在出现的序列中选择.Legend.点击OK，将其放在pcb板框边就可以了。

直接F9或者在tools菜单下选择Generate CAM file就会在指定的目录中加入钻孔文件。

备注：要放在DRILL 层才可以。

二、多面板双面板时，gerber没问题，多层板提到internal plane有问题。

导入cam350出现很多隔离pad与THERMAL PAD相TOUCH。

如果能将THERMAL Pad的大小改变就可以了。

PROTEL 99 SE PCB转GERBER步骤、检查及注意事项1．PCB检查：a.检查PCB是否有断路、短路等不良现象（操作：L（快捷键，下同）/Layer/All Off/选上Keepout 和Mutimol（检查网络是否有断路现象，以及Design/Rules/Run DRC/ Run DRC进行错误信息检查处理，包括间距不合理、短路等）；b.检查外框尺寸、出针孔尺寸及位置、散热器孔尺寸及位置等标注是否正确；c.检查所有元器件的封装是否为迪赛封装（必要时生成自身库来检查，操作：Design/Make Library），检查焊盘上是否有过孔（焊盘间间距≥8mil）；d.检查PCB叠层是否正确（正确叠层为M1、M2……Mn）如若叠层有误（如M3、M1、M2…….等），请在转成GERBER后更改CAM文件夹中的G1……Gn，操作按叠层有误的顺序更改G1……Gn 名即可，转GERBER步骤如下；e.检查Mark点及出针孔的开钢网层（Paste层）设置是否正确（如Mark点的设置，操作：双击Mark 点/Advanced/选择Override项后再设置其后面的值为-10mm，但出针孔的设置按具体要求对其进行设置）。

2．PCB中先设计坐标原点（一般选左下角为外框边为原点位置），再打开PCB中的层文件中的使用层选项（操作：L/Layer/Used On）；3．所有过孔设置按专用加工设计要求中的规定来进行设定（整个PCB上过孔孔径种类不能超过三种）；4．完成以上步骤后，打开File/CAM Manager/Next/Gerber/Next……/Finish（其中Next……的步骤中有尺寸比例选择为2：4，还应进行Menu/Plot Layer/Used On的选项操作，另外在此选项中应把Yes，plot unconnected mid-layer pad选中等操作）；5．完成前四项步骤后，在此文件（CAM Output 1）中右击鼠标键选Insert NC Drill项，完成钻孔图生成）；6．完成第5步后，再右击键选Genarate CAM Files或直接按键盘中的F9即可，之后会生成CAM文件夹；7．再打开第6步中的CAM文件夹，检查此文件中有没有漏层文件等现象，如若有请保存并关掉.PCB 文件，再打开.PCB文件，后再F9一下，重新生成CAM文件夹，按PCB加工要求删除不需要的层选项，处理好以后再关掉此文件夹，后点住它，再右击鼠标，选Export项导出并放于建立好的固定文件夹中；8．关掉整个PCB的.DDB文件，再对导出的CAM……文件重新命名为YBXXXXX_GB.ZIP并压缩。

99se 出Gerber终级图解教程优尔顺电子laoma1.准备工作，在PCB文件中选中钻孔层再点放置文本，弹出如上图的对话框，点文本框右边的下三角形，从中选中.legnd,点确定，将文本放在PCB文件的上方或右上方。

2.在文件菜单中点击cam 管理器，弹出对话框：3.点击下一步按钮弹出输出向导：4.在向导中如图点选Gerber ,再点下一步5.继续点下一步6.继续点下一步在弹出的对话框中选单位--毫米，格式--4：2，意思是小数点前4位，小数点后面保留两位，当然也可以选其它，但要与后面生成的数控钻孔文件一致。

7.设好后点下一步8.在上面弹出的对话框中点菜单，选择出图层-已使用,成为如下图所示这时，你在PCB中已使用的层已打上勾，当然你也可以自己选择你想出的层。

继续点下一步弹出将上面的两个复选框全选中。

再点下一步：继续下一步：再下一步：再下一步：再点完成：特性，弹出：在此可以检查前面所做的设定，不满意的可以修改。

9.在上图中点高级，打开高级选项卡：如上图去掉使用软件弧前的勾。

选中禁止前导零，选中参照绝对原点（有文章说可以选参照相对原点，本人实测必须选参照绝对原点，否则在导入CAM350后无法与钻孔对齐，也许是汉化版本的原因）。

10.现在生成数控钻孔文件，这一步很多文章说点右键在弹出的菜单中选插入数控钻孔文件，本人试过很多次，无法产生钻孔文件，也许是汉化的原因，这里我的方法是在上面图中右击，在弹出的菜单中选择CAM向导，弹出点下一步在弹出的对话框中如图选中数控钻孔，再点下一步再下一步这里选择单位和格式，与前面生成Gerber时保持一致，再下一步再点完成生成的文件如下图:现在很重要的一步:右击数控钻孔输出1，点特性，弹出对话框如下：先检查单位是否正确，再点选高级选项卡如上图选中禁止前导零，相对于绝对原点。

再点确定最后在菜单中选工具—参数选择弹出如下对话框如图设置CAM文件保存地址。

设好后按F9，大功告成。

PCB 设计Protel99 SE 转Gerber Files 的详细流程
一、转Gerber Files：
1、先打开PCB 图档，最好先检查一遍PCB 图档是否有问题，确认没问题后放孔径标记列表；工具栏：Place→String（快捷方式：P+S）（图1），出现字符串string 按Tab 键出现对话框后选择.LegendDrillDrawing 再按OK（图2）：
2、开始转Gerber，在File→Cam Manager（快捷方式：F+M）（图2），出现Output Wizard 输出Gerber 向导（图3）：
3、按Next 进行下一步，选择红框内的选项（下图）：
4、按Next 后下两步操作直接按下一步：
5、到这一步的时候，设置的单位和格式一般按照普通Inches 英制、2:5 格式导出数据（下图7），设置好后点Next 进行下一步：
6、紧接着层的选择，Mirror 这栏的不需要勾选（图8），勾选了层就会
对不齐；然后选择菜单只需要用到的层Menu→Plot Layers→Used On （图9），选好后点击Next：。
