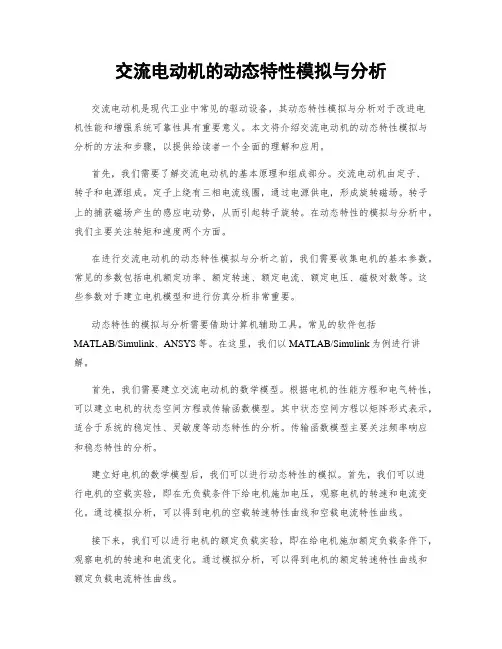

交流电动机的动态特性模拟与分析交流电动机是现代工业中常见的驱动设备，其动态特性模拟与分析对于改进电机性能和增强系统可靠性具有重要意义。

本文将介绍交流电动机的动态特性模拟与分析的方法和步骤，以提供给读者一个全面的理解和应用。

首先，我们需要了解交流电动机的基本原理和组成部分。

交流电动机由定子、转子和电源组成。

定子上绕有三相电流线圈，通过电源供电，形成旋转磁场。

转子上的捕获磁场产生的感应电动势，从而引起转子旋转。

在动态特性的模拟与分析中，我们主要关注转矩和速度两个方面。

在进行交流电动机的动态特性模拟与分析之前，我们需要收集电机的基本参数。

常见的参数包括电机额定功率、额定转速、额定电流、额定电压、磁极对数等。

这些参数对于建立电机模型和进行仿真分析非常重要。

动态特性的模拟与分析需要借助计算机辅助工具。

常见的软件包括MATLAB/Simulink、ANSYS等。

在这里，我们以MATLAB/Simulink为例进行讲解。

首先，我们需要建立交流电动机的数学模型。

根据电机的性能方程和电气特性，可以建立电机的状态空间方程或传输函数模型。

其中状态空间方程以矩阵形式表示，适合于系统的稳定性、灵敏度等动态特性的分析。

传输函数模型主要关注频率响应和稳态特性的分析。

建立好电机的数学模型后，我们可以进行动态特性的模拟。

首先，我们可以进行电机的空载实验，即在无负载条件下给电机施加电压，观察电机的转速和电流变化。

通过模拟分析，可以得到电机的空载转速特性曲线和空载电流特性曲线。

接下来，我们可以进行电机的额定负载实验，即在给电机施加额定负载条件下，观察电机的转速和电流变化。

通过模拟分析，可以得到电机的额定转速特性曲线和额定负载电流特性曲线。

在模拟分析过程中，我们可以进行参数变化实验，即改变某些参数，比如电压、频率等，观察电机的动态响应。

通过模拟分析，可以得到电机参数变化对转速和电流等动态特性的影响。

除了模拟分析外，我们还可以进行实验验证。

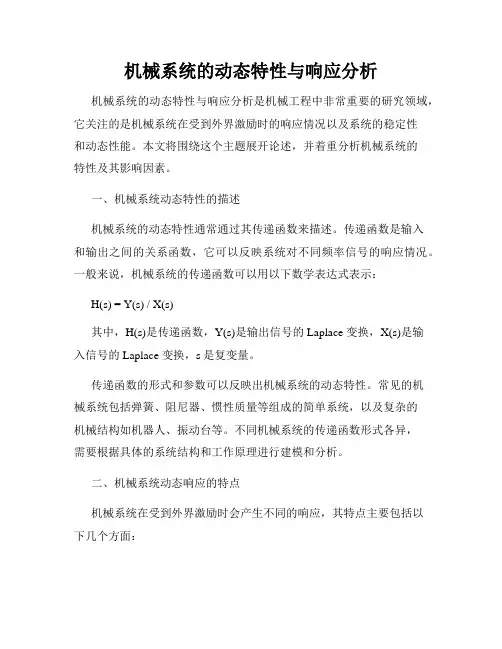

机械系统的动态特性与响应分析机械系统的动态特性与响应分析是机械工程中非常重要的研究领域，它关注的是机械系统在受到外界激励时的响应情况以及系统的稳定性和动态性能。

本文将围绕这个主题展开论述，并着重分析机械系统的特性及其影响因素。

一、机械系统动态特性的描述机械系统的动态特性通常通过其传递函数来描述。

传递函数是输入和输出之间的关系函数，它可以反映系统对不同频率信号的响应情况。

一般来说，机械系统的传递函数可以用以下数学表达式表示：H(s) = Y(s) / X(s)其中，H(s)是传递函数，Y(s)是输出信号的 Laplace 变换，X(s)是输入信号的 Laplace 变换，s是复变量。

传递函数的形式和参数可以反映出机械系统的动态特性。

常见的机械系统包括弹簧、阻尼器、惯性质量等组成的简单系统，以及复杂的机械结构如机器人、振动台等。

不同机械系统的传递函数形式各异，需要根据具体的系统结构和工作原理进行建模和分析。

二、机械系统动态响应的特点机械系统在受到外界激励时会产生不同的响应，其特点主要包括以下几个方面：1. 频率响应：机械系统对不同频率激励信号的响应情况不同。

某些频率激励信号可能会引发机械系统的共振现象，导致振幅急剧增大，甚至破坏系统的稳定性。

2. 相位响应：机械系统对激励信号的相位有一定的延迟响应。

相位响应可以影响系统的稳定性和动态性能。

3. 阻尼特性：机械系统的阻尼特性对系统的响应特点有显著影响。

阻尼系数的大小和类型决定了系统的振荡过程和衰减速率。

4. 稳定性分析：机械系统的稳定性是指系统在受到外界激励时是否保持有界响应。

通过稳定性分析，可以确定系统在不同参数配置下的稳定范围，并进行优化设计。

三、影响机械系统动态特性的因素机械系统的动态特性受到多方面因素的影响，主要包括以下几个方面：1. 结构刚度：机械系统的结构刚度会直接影响系统的共振频率和振动模态。

刚度越大，共振频率越高，系统对高频激励信号的响应越灵敏。

机械系统中的动态特性分析与控制在现代工程领域中，机械系统是非常常见的一种工作方式。

机械系统由多个部件组成，包括传动装置、执行元件、控制器等。

为了确保机械系统的正常工作，需要进行动态特性分析与控制。

动态特性分析是指对机械系统在变化过程中的行为进行研究和描述。

在机械系统中，各个部件之间存在着复杂的相互作用。

这些相互作用可以通过数学模型来描述，并通过数值计算的方式进行分析。

通过动态特性分析，我们可以得到机械系统的响应，并且可以对系统的性能进行评估。

在机械系统中，关键的一点是要控制系统的响应。

在实际工程中，我们通常会遇到一些问题，例如系统的震动、系统的不稳定等。

这些问题都可以通过控制系统的动态特性来解决。

控制系统的设计目标是，通过控制器对系统的输入进行干预，使得系统的输出满足我们的要求。

为了实现对机械系统的控制，我们需要了解系统的动态特性。

首先，我们需要了解系统的传递函数。

传递函数是描述系统输入与输出之间关系的数学模型。

通过传递函数，我们可以获得系统的频率响应和稳定性等重要信息。

在求解传递函数时，我们可以使用频域分析和时域分析等方法。

在机械系统的动态特性分析和控制中，控制器是非常重要的一部分。

控制器的设计决定了系统的整体性能。

常见的控制器包括PID控制器、模糊控制器和自适应控制器等。

在选择控制器时，需要考虑到系统的复杂程度和性能要求等因素。

动态特性分析和控制的应用非常广泛。

例如，在机械系统的设计中，我们需要通过对系统的动态特性进行分析，来提高系统的性能和稳定性。

在自动化系统中，我们则需要设计相应的控制器，以实现对系统的自动控制。

尽管机械系统的动态特性分析和控制可以得到较好的结果，但是在实际应用中仍然存在一些挑战。

例如，系统的参数可能存在不确定性，这会导致我们对系统的动态特性分析和控制的准确性下降。

此外，系统的非线性特性也会给动态特性分析和控制带来一定的难度。

总结起来，机械系统中的动态特性分析与控制是一门重要的学科。

新能源的机电和电磁暂态建模一、电力电子建模电力电子建模是研究新能源机电和电磁暂态建模的基础。

电力电子装置在新能源系统中扮演着重要角色，包括逆变器、整流器、变压器等，这些装置的特性及其交互作用需要通过数学模型进行描述。

电力电子建模通常采用电路理论、控制理论和信号处理等方法，建立描述电力电子装置特性和行为的模型。

二、电机控制模型电机控制模型是研究新能源机电和电磁暂态建模的关键部分。

电机是新能源系统中的重要组成部分，包括发电机、电动机等。

电机控制模型的建立需要考虑电机的动态特性、控制策略以及与电力电子装置的交互作用。

电机控制模型通常采用矢量控制、直接转矩控制等方法，通过数学模型描述电机的转速、电流等变量的动态行为。

三、电磁暂态仿真模型电磁暂态仿真模型是研究新能源机电和电磁暂态建模的重要工具。

电磁暂态仿真模型可以模拟电力系统的瞬态过程，包括故障、操作和干扰等情况。

在新能源系统中，电磁暂态仿真模型可以用于研究新能源并网对电力系统的影响，以及电力系统对新能源系统的响应。

电磁暂态仿真模型通常采用电路理论和电磁场理论等方法，通过数值计算模拟电力系统的瞬态行为。

四、新能源并网模型新能源并网模型是研究新能源机电和电磁暂态建模的重要方面。

新能源并网模型的建立需要考虑电力系统的特性、新能源发电的特点以及与电力电子装置的交互作用。

新能源并网模型通常采用电力系统的分析方法，描述新能源并网对电力系统的影响，包括电压波动、频率偏差等。

五、电力电子装置仿真电力电子装置仿真是研究新能源机电和电磁暂态建模的重要手段。

通过电力电子装置仿真，可以模拟电力电子装置的实际行为，验证控制策略和保护措施的有效性。

电力电子装置仿真通常采用数字仿真和物理仿真等方法，通过模拟电力电子装置的开关行为、控制策略和保护措施等，验证其性能和可靠性。

六、电机及驱动系统建模电机及驱动系统建模是研究新能源机电和电磁暂态建模的关键技术。

电机及驱动系统包括发电机、电动机等，其动态特性和行为对新能源系统的性能和稳定性具有重要影响。
