2018年九年级物理全册 小专题(七)混联电路的动态分析习题 (新版)新人教版

2108年中考物理真题归类汇编——“电表示数变化”考题荟萃（一）类型一：滑动变阻器与用电器串联1．（2018•滨州）如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（）A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变小2．（2018•凉山州）如图所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是（）A．电压表读数变小，电流表读数变小B．电压表读数变大，电流表读数变小C．电压表读数变大，电流表读数变大D．电压表读数变小，电流表读数变大3．（2018•新疆）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗4．（2018•攀枝花）如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表的示数变大，电压表V1的示数变小，V2的示数不变B．电流表的示数变大，电压表V1的示数变小，V2的示数变大C．电流表的示数变小，电压表V1的示数变大，V2的示数变小D．电流表的示数变大，电压表V1的示数不变，V2的示数变小5．（2018•自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变6．（2018•南充）在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A．电压表V1示数不变，电压表V2示数变大B．电流表A示数变大C．电压表V2示数与电流表A示数的比值变小D．电压表V1示数与电流表A示数的比值不变7．（2018•广安）如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A8．（2018•安徽）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。

电路的动态变化分析专题(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--图1九年级物理电路动态变化分析【知识清单】1.电路动态变化分析解题步骤：（1）简化电路。

（2）弄清电路连接方式。

（3）根据欧姆定律和串并联电路的特点分析电学相关物理量的变化。

解题方法：先局部（滑动变阻器、电路中的开关、电路中的哪个故障元件怎么变化），再整体（看整个电路的总电阻怎么变化），最后再看局部（要判断的电学物理量如何变化）。

2.电路故障判断【典型例题】[例1]如图1，是伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断○A表和○V表的变化。

【变式1】如图2所示，电源电压不变。

滑片P向左移动时，滑动变阻器R2两端的电压U2将变。

如果将R1换成小灯泡，滑片P向左移动时，灯泡亮度将变。

【变式2】如图3，电源电压不变。

当滑片P向右移动时，○V表、A 1表变、 A2表变（均选填“变大”、“变小”或“不变”）。

【变式3】如图4所示，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将________(选填“变小”、“不变”或“变大”)。

[例2]在如图5所示的电路中，电源电压不变。

将开关K闭合，则电流表的示数将______，电压表的示数将________(均选填“变大”、“变小”或“不变”)。

图2图3图6图2图3【变式4】如图6所示，当开关由闭合到断开时，电压表和电流表的示数变化的情况是： A1______；A2 ______；V ________。

【提高练习】1．（08河南）图1所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。

则当握力F增加时电压表的示数将：（）A．变大 B．变小 C．不变 D．无法确定2．（08宁波）如图2所示，电源电压保持不变。

闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）A．灯泡L的亮度不变 B．电流表A1示数变大C．电流表A2示数变小 D．电压表V示数不变3．(09常德)如图3所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是( )A．电流表示数增大，电压表示数增大 B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变 D．电流表示数减小，电压表示数不变4．（08十堰改编）（多选）如图4所示电路中，电源电压保持不变。

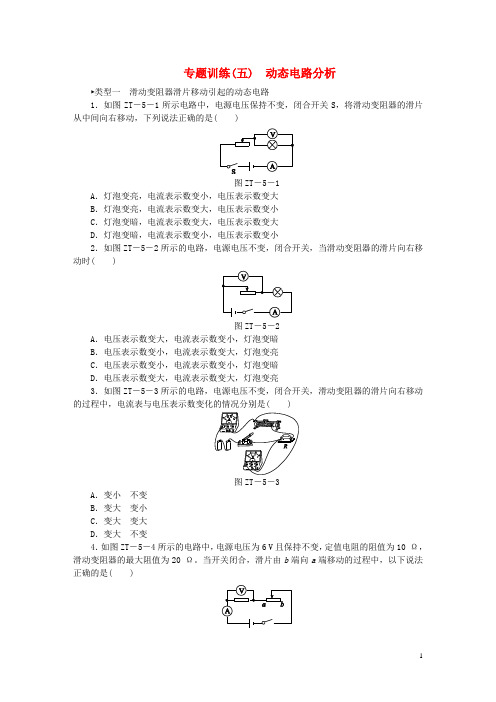

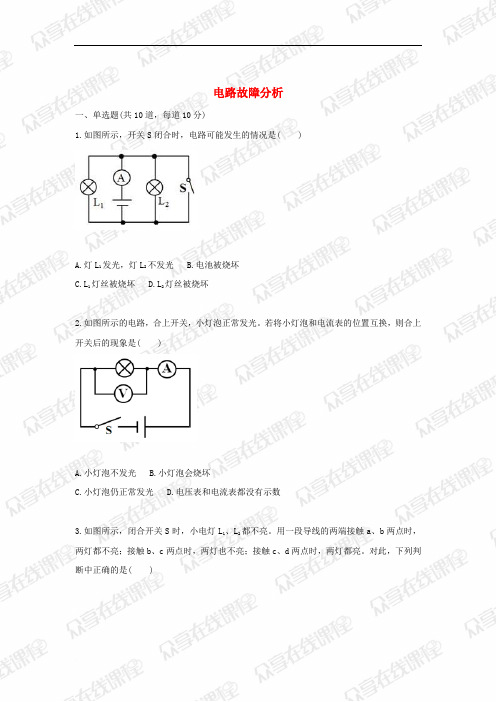

电路故障分析一、单选题(共10道，每道10分)1.如图所示，开关S闭合时，电路可能发生的情况是( )A.灯L1发光，灯L2不发光B.电池被烧坏C.L1灯丝被烧坏D.L2灯丝被烧坏2.如图所示的电路，合上开关，小灯泡正常发光。

若将小灯泡和电流表的位置互换，则合上开关后的现象是( )A.小灯泡不发光B.小灯泡会烧坏C.小灯泡仍正常发光D.电压表和电流表都没有示数3.如图所示，闭合开关S时，小电灯L1、L2都不亮。

用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。

对此，下列判断中正确的是( )A.灯L1断路B.灯L2断路C.开关S断路D.灯L2短路4.如图所示，开关S闭合后，小灯泡不发光，电流表无示数。

这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明( )A.电源接线柱接触不良.B.开关的触片或接线柱接触不良C.电流表接线柱接触不良D.灯泡灯丝断了或灯座接触不良5.如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。

若电路中只有一处故障，且只发生在灯L或R上。

现用一只规格相同且完好的灯L′替换灯L，正确的判断是( )A.若灯L′亮，则灯L一定断路B.若灯L′亮，则灯L一定短路C.若灯L′不亮，则电阻R一定断路D.若灯L′不亮，则电阻R一定短路6.如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0，电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )A.灯L1断路B.灯L2短路C.灯L1短路D.灯L1、L2均断路7.在如图所示的电路中，电源电压不变。

闭合电键后，两灯正常发光。

过一会儿，发现其中一灯熄灭，则下列判断中，正确的是( )A.电流表示数变大，另一灯变亮B.电流表的示数变小，另一灯亮度不变C.电流表示数变小，电压表的示数变小D.电流表示数不变，电压表的示数不变8.在如图所示的电路中，闭合开关S后，两灯都能发光，一段时间后，其中一盏灯突然熄灭，此时三个表中有两个表的读数变小，则下列判断中正确的是( )A.一定是灯L l断路，电流表A1的示数变小B.一定是灯L2断路，电流表A的示数变小C.可能是灯L2短路，电压表V的示数变小D.可能是灯L l短路，电压表V的示数变小9.如图所示，当开关闭合，L1、L2都发光。

电路动态分析专题1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）A ．电压表的示数变小B ．电流表的示数变小C ．电压表和电流表示数的比值变小D ．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。

闭合开关后，当温度升高时，电压表和电流表的示数变化情况是A ．电流表和电压表示数均变小B ．电流表和电压表示数均变大C ．电流表示数变小,电压表示数变大D ．电流表示数变大,电压表示数变小 3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间连接有可以收缩的导线，R1为定值电阻。

可以显示出传感器所受的压力F 越大，指针偏转角度越大的电表是A ．电流表B ．电压表C ．电流表、电压表都可以D ．电流表、电压表都不可以4.如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图7所示。

则下列判断正确的是（ ）A ．电源电压为10VB ．定值电阻R1的阻值为20ΩC ．滑动变阻器R2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）A ．灯泡L1变亮、L2亮度不变B ．灯泡L1变亮、L2变暗R 2 A V R 1 SC ．灯泡L1亮度不变、L2变亮D ．灯泡L1变暗、L2变亮6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。

则BA 、油量增加，R1的电阻值增大，油量表指针偏转变小。

B 、油量增加，R1的电阻值减小，油量表指针偏转变大。

小专题(七) 混联电路的动态分析01典例示范【例】(2017·安徽)如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(B)A．L1和L2都变亮B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1和L2都变暗(1)常规法：在任何电路中，只要其中一个电阻变大，电路的总电阻就会变大”．将例题的电路图看成虚线框的这部分电路与灯L1串联，滑片P向右移动，滑动变阻器的电阻变大，则电路总电阻会变大，故电路总电流会变小，通过L1的电流变小．根据串联电路的分压特点“阻大压大”，虚线框的这部分电路的电阻在变大，故这部分电路分得的电压也在变大，即灯L2两端的电压变大．(2)极值法：本题滑片向右移动，假设滑片是从最左端移到最右端，我们从两个端点进行分析．P在最左端时，L2被短路(不发光)，L1获得电源电压(发光且最亮)；P在最右端时，L1和虚线框内这部分电路串联，它们各分得电源电压的一部分，所以L1两端的电压变小，而L2从不发光到发光，故变亮．02专题训练1．(2018·安徽名校联考二)如图所示的电路，当开关S闭合时，L1、L2两灯泡都能发光．在保证灯泡都安全的前提下，当滑动变阻器的滑片向左移动时，下列说法正确的是(D)A．L1与L2都变暗B．L1与L2都变亮C．L1变亮，L2变暗 D．L1变暗，L2变亮2．如图所示电路，电源电压不变，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(D)A. L1和L2的实际功率都变大B. L1和L2的实际功率都变小C. L1的实际功率变小，L2的实际功率变大D. L1的实际功率变小，L2的实际功率不变13．如图所示的电路，电源电压不变．闭合开关S，将滑动变阻器的滑片P从中点滑到b端，不计温度对灯丝电阻的影响．则下列说法正确的是(C)A．灯L变亮 B．电路总电阻变小C．R1的电功率变大 D．R1的电功率不变4．(2018·淮北濉溪县三模)如图所示，L1、L2、L3规格都是“220 V40 W”．当开关S从闭合变成断开时，L1、L2的亮度(B)A．L1变亮，L2变暗 B．L1变暗，L2变亮C．L1不变，L2变暗 D．L1、L2亮度不变5．实际的干电池都是有一定电阻的，我们可以把电压为U的实际电源看成一个电压为U的理想电源和一个阻值为r的电阻串联而成，如图甲．某次实验时，只闭合开关S时，电路正常工作，若此时再闭合开关S1，不计温度对电灯电阻的影响，则下列说法中正确的是(C)甲乙A. L2亮度不变，电压表示数不变B. L2变暗，电压表示数不变C. L2变暗，电压表示数变小D. L2变亮，电压表示数变大6．(2016·安徽)图中电源电压保持 6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭合后，在滑片P从b 端向a端滑动的过程中，下列说法正确的是(A)A．灯泡两端的电压不断增大B．通过灯泡的电流不断减小C．灯泡消耗的电功率不断减小D．灯泡消耗的电功率恒定不变7．如图电路中，电源电压保持不变，闭合开关S，移动滑动变阻器滑片，下列说法正确的是(C)A．滑动变阻器滑片移到最左边时电压表示数最大B．滑动变阻器滑片向右移，电压表和电流表的示数比值减少C. 滑动变阻器滑片移到最右边时定值电阻消耗的电功率最大D. 滑动变阻器滑片向左移，定值电阻消耗的电功率变大2。

动态电路分析类型一滑动变阻器引起的电表示数变化一、串联电路1.[2020·天津]图1所示的是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片。

当油量减少时,滑动变阻器的滑片P向上移动,则电路中( )A.总电阻增大,电流减小B.总电阻增大,电流增大C.总电阻减小,电流增大D.总电阻减小,电流减小图12.[2020·广安]如图2所示,电源电压不变,R1为定值电阻,开关S闭合后滑片向右移动时,下列说法错误的是( )图2A.电压表测的是R1两端电压B.电流表示数变大C.电压表示数变小D.电压表与电流表示数之比不变初中物理资源3.[2020·娄底]如图3所示的电路中,电源两端的电压保持不变。

闭合开关S后,将滑动变阻器的滑片P向右移动的过程中,下列说法正确的是( )A.电流表A的示数变小,电压表V1的示数变大B.电流表A的示数变小,电压表V2的示数变大C.电流表A的示数变大,电压表V1的示数变小D.电流表A的示数变大,电压表V2的示数变小图34.[2020·邵阳]如图4所示,电源电压一定,闭合开关S,滑动变阻器的滑片P向右移动的过程中,以下说法正确的是( )图4A.电路的总功率变大,电压表示数变大B.电流表示数变小,电路的总功率变小C.滑动变阻器接入电路中的电阻变小D.电流表示数变大,电压表示数变小5.[2020·潍坊]如图5所示电路,电源电压不变,闭合开关S,灯泡L发光。

向左移动滑动变阻器的滑片P,发生的变化是( )A.电流表示数变大B.电压表示数变小C.电路的总功率变小D.灯泡变亮图56.[2020·深圳]电子拉力计的简化原理如图6所示。

滑动变阻器的滑片P与弹簧上端固定在一起,同方向升降。

在弹性限度内,弹簧所受拉力越大,弹簧伸长量越大。

闭合开关后,下列说法正确的是( )图6A.滑动变阻器接入电路中的电阻随拉力增大而增大B.电流表的示数随拉力增大而增大C.电压表的示数随拉力增大而增大D.定值电阻R0消耗的电功率随拉力增大而减小二、并联电路7.[2020·吉林]如图7所示,电源电压不变,闭合开关后,将滑动变阻器的滑片向右移动时,电路中( )A.电流表的示数变大B.电压表的示数不变C.电路的总电阻变小D.小灯泡的亮度变暗图78.[2020·齐齐哈尔]在如图8所示的电路中,电源两端电压保持不变。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
