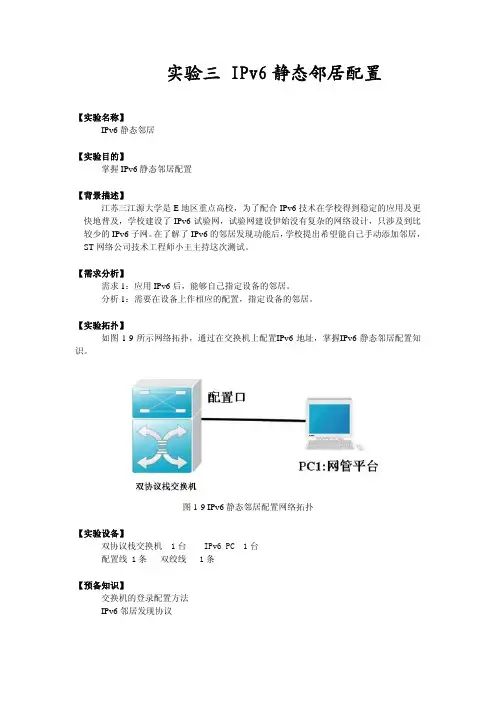

实验三 IPV6静态路由实验

《网络新技术应用》实验报告班级：姓名：学号：指导教师：实验日期：实验三：IPv6路由器配置一、实验目的：1.了解RIPng、OSPFv3协议；2.掌握IPv6路由器配置命令；3.理解IPv6路由器工作原理。

二、实验环境：Gns3三、实验内容：（一）ipv6的RIPng实现1. 拓扑结构图2. 实现步骤步骤1：配置路由器R1R1(config)#ipv6 unicast-routingR1(config)#ipv6 router rip cisco //启动IPv6 RIPng 进程R1(config-rtr)#split-horizon //启用水平分割R1(config-rtr)#poison-reverse //启用毒性逆转R1(config)#interface Loopback0R1(config-if)#ipv6 address 2006:1111::1/64R1(config-if)#ipv6 rip cisco enable //在接口上启用RIPngR1(config)#interface Serial0/0/0R1(config-if)#ipv6 address 2007:12::1/64R1(config-if)#ipv6 rip cisco enableR1(config-if)#ipv6 rip cisco default-information originate//向IPv6 RIPng 区域注入一条默认路由（：：/0）R1(config-if)#no shutdownR1(config)#ipv6 route ::/0 Loopback0 //配置默认路由说明：“ipv6 rip cisco default-information only ”命令也可以向IPv6 RIPng 区域注入一条默认路由，但是该命令只从该接口发送默认的IPv6 路由，而该接口其它的IPv6 的RIPng路由都被抑制。

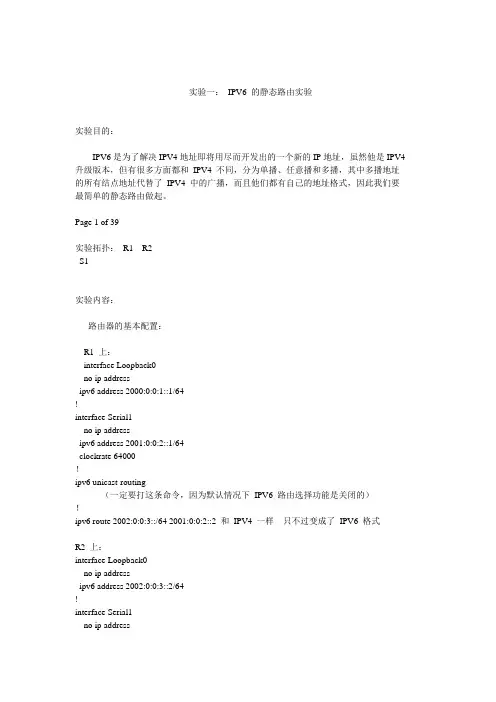

实验一：IPV6 的静态路由实验实验目的：IPV6是为了解决IPV4地址即将用尽而开发出的一个新的IP地址，虽然他是IPV4 升级版本，但有很多方面都和IPV4 不同，分为单播、任意播和多播，其中多播地址的所有结点地址代替了IPV4 中的广播，而且他们都有自己的地址格式，因此我们要最简单的静态路由做起。

Page 1 of 39实验拓扑：R1 R2S1实验内容：路由器的基本配置：R1 上：interface Loopback0no ip addressipv6 address 2000:0:0:1::1/64!interface Serial1no ip addressipv6 address 2001:0:0:2::1/64clockrate 64000！ipv6 unicast-routing（一定要打这条命令，因为默认情况下IPV6 路由选择功能是关闭的）！ipv6 route 2002:0:0:3::/64 2001:0:0:2::2 和IPV4 一样只不过变成了IPV6 格式R2 上：interface Loopback0no ip addressipv6 address 2002:0:0:3::2/64!interface Serial1no ip addressPage 2 of 39ipv6 address 2001:0:0:2::2/64!ipv6 unicast-routing!ipv6 route ::/0 2001:0:0:2::1 （这里用：：/0 表示默认静态路由）R1 上的路由表：用sh ipv6 route 打开rack01#sh ipv routeIPv6 Routing Table - 9 entriesCodes: C - Connected, L - Local, S - Static, R - RIP, B - BGPU - Per-user Static routeI1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summaryO - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2C 2000:0:0:1::/64 [0/0]via ::, Loopback0L 2000:0:0:1::1/128 [0/0]via ::, Loopback0C 2001:0:0:2::/64 [0/0]via ::, Serial1L 2001:0:0:2::1/128 [0/0]via ::, Serial1S 2002:0:0:3::/64 [1/0]via 2001:0:0:2::2L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null0我们可以看到有一条S 的路由，是我们写的，他的管理距离是1，下一条是R2的S1 口。

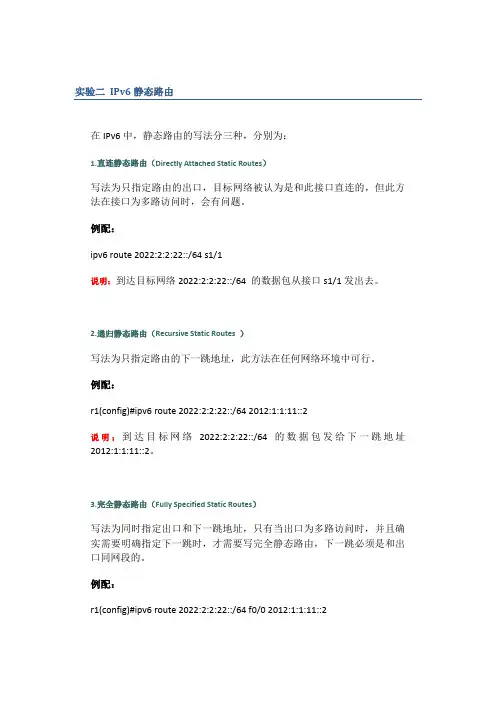

实验二IPv6静态路由在IPv6中，静态路由的写法分三种，分别为：1.直连静态路由（Directly Attached Static Routes）写法为只指定路由的出口，目标网络被认为是和此接口直连的，但此方法在接口为多路访问时，会有问题。

例配：ipv6 route 2022:2:2:22::/64 s1/1说明：到达目标网络2022:2:2:22::/64 的数据包从接口s1/1发出去。

2.递归静态路由（Recursive Static Routes ）写法为只指定路由的下一跳地址，此方法在任何网络环境中可行。

例配：r1(config)#ipv6 route 2022:2:2:22::/64 2012:1:1:11::2说明：到达目标网络2022:2:2:22::/64 的数据包发给下一跳地址2012:1:1:11::2。

3.完全静态路由（Fully Specified Static Routes）写法为同时指定出口和下一跳地址，只有当出口为多路访问时，并且确实需要明确指定下一跳时，才需要写完全静态路由，下一跳必须是和出口同网段的。

例配：r1(config)#ipv6 route 2022:2:2:22::/64 f0/0 2012:1:1:11::2说明：到达目标网络2022:2:2:22::/64 的数据包从接口F0/0发出去，并且交给下一跳地址2012:1:1:11::2。

IPv6静态路由配置实验说明：配置静态路由，使双方都能ping通互相loopback接口的网段。

由于是多路访问接口，所以省去配置直连静态路由的方法。

1.网络初始配置：（1）R1初始配置：r1(config)#ipv6 unicast-routingr1(config)#int f0/0r1(config-if)#ipv address 2012:1:1:11::1/64r1(config)#int loopback 0r1(config-if)#ipv6 address 2011:1:1:11::1/64r1(config-if)#（2）R2初始配置：r2(config)#ipv unicast-routingr2(config)#int f0/0r2(config-if)#ipv address 2012:1:1:11::2/64r2(config)#int loopback 0r2(config-if)#ipv6 address 2022:2:2:22::2/64r2(config-if)#2.在R1上配置递归静态路由（1）配置递归静态路由r1(config)#ipv6 route 2022:2:2:22::/64 2012:1:1:11::2说明：到达目标网络2022:2:2:22::/64 的数据包发给下一跳地址2012:1:1:11::2。

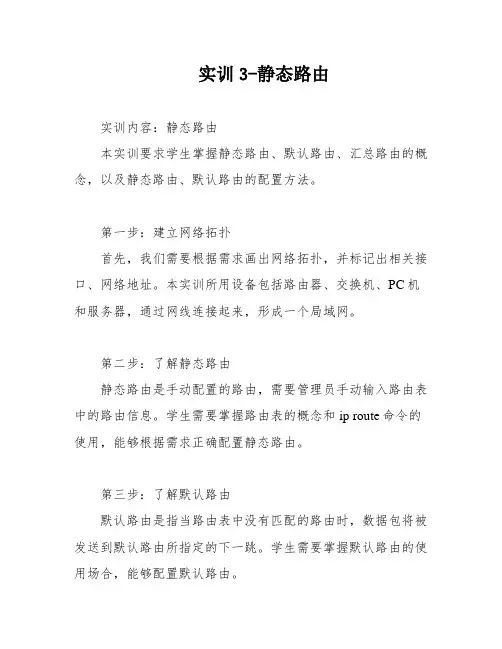

实训3-静态路由
实训内容：静态路由
本实训要求学生掌握静态路由、默认路由、汇总路由的概念，以及静态路由、默认路由的配置方法。

第一步：建立网络拓扑
首先，我们需要根据需求画出网络拓扑，并标记出相关接口、网络地址。

本实训所用设备包括路由器、交换机、PC机和服务器，通过网线连接起来，形成一个局域网。

第二步：了解静态路由
静态路由是手动配置的路由，需要管理员手动输入路由表中的路由信息。

学生需要掌握路由表的概念和ip route命令的使用，能够根据需求正确配置静态路由。

第三步：了解默认路由
默认路由是指当路由表中没有匹配的路由时，数据包将被发送到默认路由所指定的下一跳。

学生需要掌握默认路由的使用场合，能够配置默认路由。

第四步：实验步骤
根据实验场景描述，我们需要将两层办公楼的电脑连接起来，并上网。

具体实验步骤如下：
1.配置路由器的E0和E1接口的IP地址，分别为
192.168.4.1和192.168.5.1.
2.配置楼层一的电脑，包括PC1-20，IP地址为
192.168.4.2-22，子网掩码为255.255.255.0，默认网关为192.168.4.1.
3.配置楼层二的电脑，包括PC1-20，IP地址为
192.168.5.2-22，子网掩码为255.255.255.0，默认网关为192.168.5.1.
4.使用ping命令测试网络连通性。

5.使用ip route命令和do show ip route命令查看和配置路由表。

通过本实训，学生可以掌握静态路由和默认路由的配置方法，了解路由表的概念，进一步提升网络配置和管理的能力。

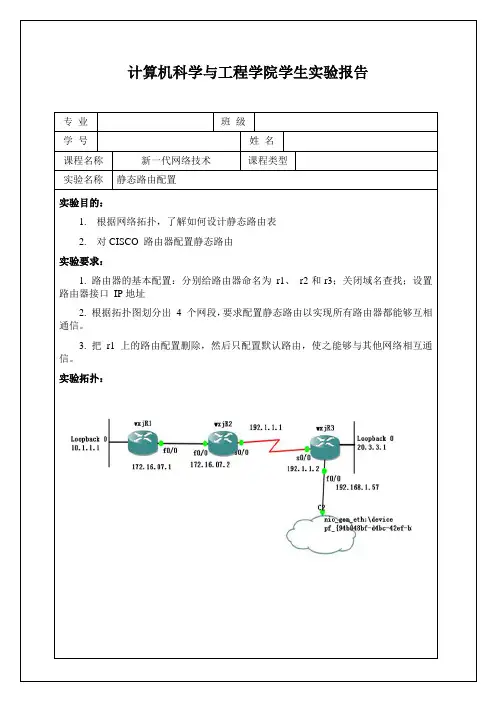

静态路由实验内容静态路由实验内容一、实验目的本次实验旨在通过搭建静态路由环境，掌握静态路由的基本原理和配置方法，以及了解不同网络拓扑下静态路由的应用场景。

二、实验环境1.硬件环境：PC机若干台、交换机若干台、路由器若干台；2.软件环境：Windows操作系统、GNS3模拟器。

三、实验步骤1.搭建网络拓扑根据实验需求，选择合适的网络拓扑进行搭建。

一般来说，静态路由适用于小型企业或部门内部网络，所以我们可以选择两台交换机和两台路由器进行搭建。

其中，交换机用于连接不同子网，路由器则负责子网之间的数据转发。

2.配置IP地址在搭建好网络拓扑后，需要为每个设备配置IP地址。

具体操作步骤如下：（1）进入交换机或路由器的命令行界面；（2）输入“enable”命令进入特权模式；（3）输入“configure terminal”命令进入全局配置模式；（4）输入“interface 端口号”命令进入相应接口的配置模式；（5）输入“ip address IP地址子网掩码”命令设置IP地址和子网掩码；（6）输入“no shutdown”命令开启接口。

3.配置静态路由在完成IP地址的配置后，需要为路由器配置静态路由。

具体操作步骤如下：（1）进入路由器的命令行界面；（2）输入“enable”命令进入特权模式；（3）输入“configure terminal”命令进入全局配置模式；（4）输入“ip route 目标网络子网掩码下一跳地址”命令设置静态路由信息。

4.测试网络连通性在完成静态路由的配置后，需要进行网络连通性测试。

具体操作步骤如下：（1）在PC机上打开CMD命令行界面；（2）输入“ping 目标IP地址”命令测试是否能够ping通目标主机。

四、实验注意事项1.在搭建网络拓扑时，需要保证每个设备之间的连接正确无误，否则可能会导致网络不稳定或无法正常工作。

2.在配置IP地址和静态路由时，需要注意各个参数的正确性和一致性，否则也会导致网络不稳定或无法正常工作。

IPv6 Static Routing and Summary一 、实验拓扑图： R3R1R2Loopback02001:AB1:0:8::1/642001:AB1:0:9::1/642001:AB1:0:A::1/642001:AB1:0:B::1/642001:AB1:0:C::1/64S1/12001:AB1:0:2::1/64S1/02001:AB1:0:2::2/64S1/12001:AB1:0:3::1/64S1/02001:AB1:0:3::2/64Loopback02001:AB1:0:4::1/64二、实验目的：1、掌握基本的IPv6的配置方法。

2、掌握基于IPv6的静态路由以及路由总结配置。

注意：使用CCNP 标准版完成本实验三、实验步骤1、配置3台路由器的IPv6地址，配置如下：R1(config)#ipv6 unicast-routingR1(config)#interface loopback 0R1(config-if)#ipv6 address 2001:AB1:0:8::1/64R1(config-if)#ipv6 address 2001:AB1:0:9::1/64R1(config-if)#ipv6 address 2001:AB1:0:A::1/64R1(config-if)#ipv6 address 2001:AB1:0:B::1/64R1(config-if)#ipv6 address 2001:AB1:0:C::1/64R1(config)#interface serial 1/1R1(config-if)#ipv6 address 2001:ab1:0:2::1/64R2(config)#ipv6 unicast-routingR2(config)#interface serial 1/0R2(config-if)#ipv6 address 2001:ab1:0:2::2/64R2(config)#interface serial 1/1R2(config-if)#ipv6 address 2001:ab1:0:3::1/64R3(config)#ipv6 unicast-routingR3(config)#interface loopback 0R3(config-if)#ipv6 address 2001:ab1:0:4::1/64R3(config)#interface serial 1/0R3(config-if)#ipv6 address 2001:ab1:0:3::2/642、在R2路由器上使用ping 测试与R1与R3之间的互通性R2#ping 2001:ab1:0:2::1R2#ping 2001:ab1:0:3::23、查看R1的路由表R1#show ipv6 routeIPv6 Routing Table - 14 entriesC 2001:AB1:0:2::/64 [0/0]via ::, Serial1/1 C关键字前缀指出本地连接的网段L 2001:AB1:0:2::1/128 [0/0]via ::, Serial1/1C 2001:AB1:0:8::/64 [0/0]via ::, Loopback0L 2001:AB1:0:8::1/128 [0/0]via ::, Loopback0 L关键字前缀指出此为本地直接主机地址C 2001:AB1:0:9::/64 [0/0]via ::, Loopback0L 2001:AB1:0:9::1/128 [0/0]via ::, Loopback0C 2001:AB1:0:A::/64 [0/0]via ::, Loopback0L 2001:AB1:0:A::1/128 [0/0]via ::, Loopback0C 2001:AB1:0:B::/64 [0/0]via ::, Loopback0L 2001:AB1:0:B::1/128 [0/0]via ::, Loopback0C 2001:AB1:0:C::/64 [0/0]via ::, Loopback0L 2001:AB1:0:C::1/128 [0/0]via ::, Loopback0L FE80::/10 [0/0]via ::, Null0FE80地址前缀为链路本地单播地址，主要用于OSPF路由协议更新时作为其更新的源址L FF00::/8 [0/0]via ::, Null0 多播地址4、在所有路由器上配置到其他非直连网络的静态路由，配置如下：R1(config)#ipv6 route 2001:ab1:0:3::/64 2001:ab1:0:2::2R1(config)#ipv6 route 2001:ab1:0:4::/64 2001:ab1:0:2::2R2(config)#ipv6 route 2001:ab1:0:4::/64 2001:ab1:0:3::2 R3回环口路由R2(config)#ipv6 route 2001:ab1:0:8::/62 2001:ab1:0:2::1 R1回环口的汇总路由R2(config)#ipv6 route 2001:ab1:0:c::/62 2001:ab1:0:2::1 R1回环不可汇总路由R3(config)#ipv6 route ::/0 2001:ab1:0:3::1配置静态默认路由，简化路由配置5、查看R2上的路由表R2#show ipv6 routeIPv6 Routing Table - 9 entriesC 2001:AB1:0:2::/64 [0/0]via ::, Serial1/0L 2001:AB1:0:2::2/128 [0/0]via ::, Serial1/0C 2001:AB1:0:3::/64 [0/0]via ::, Serial1/1L 2001:AB1:0:3::1/128 [0/0]via ::, Serial1/1S 2001:AB1:0:4::/64 [1/0]via 2001:AB1:0:3::2S 2001:AB1:0:8::/62 [1/0]via 2001:AB1:0:2::1S 2001:AB1:0:C::/62 [1/0]via 2001:AB1:0:2::1 手工配置的静态路由，AD为1L FE80::/10 [0/0]via ::, Null0L FF00::/8 [0/0]via ::, Null06、测试静态路由的有效性R3#ping 2001:ab1:0:9::1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 2001:AB1:0:9::1, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 76/88/112 ms。

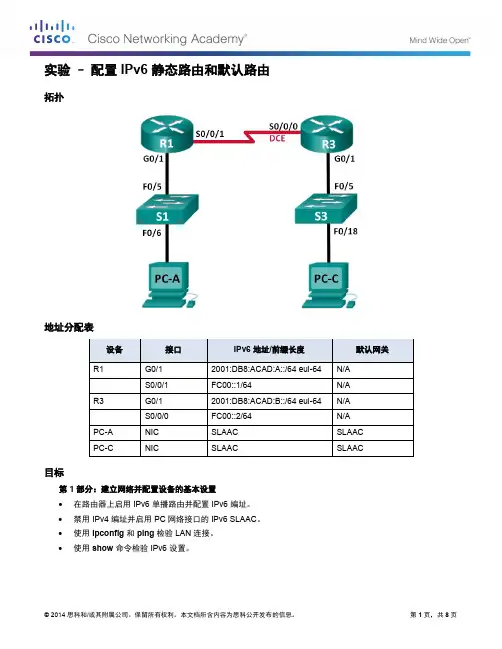

实验–配置 IPv6 静态路由和默认路由拓扑地址分配表设备接口IPv6 地址/前缀长度默认网关R1 G0/1 2001:DB8:ACAD:A::/64 eui-64 N/AS0/0/1 FC00::1/64 N/A R3 G0/1 2001:DB8:ACAD:B::/64 eui-64 N/AS0/0/0 FC00::2/64 N/A PC-A NIC SLAAC SLAACPC-C NIC SLAAC SLAAC目标第 1 部分：建立网络并配置设备的基本设置•在路由器上启用 IPv6 单播路由并配置 IPv6 编址。

•禁用 IPv4 编址并启用 PC 网络接口的 IPv6 SLAAC。

•使用ipconfig和ping检验 LAN 连接。

•使用show命令检验 IPv6 设置。

第 2 部分：配置 IPv6 静态路由和默认路由•配置直连 IPv6 静态路由。

•配置递归 IPv6 静态路由。

•配置默认 IPv6 静态路由。

背景/场景在本实验中，您将配置整个网络以实现仅使用 IPv6 编址通信，包括配置路由器和 PC。

您将使用无状态地址自动配置 (SLAAC) 为主机配置 IPv6 地址。

还将在路由器上配置 IPv6 静态路由和默认路由，以实现与未直接连接的远程网络的通信。

注意：CCNA 动手实验所用的路由器是采用 Cisco IOS Release 15.2(4)M3（universalk9 映像）的 Cisco 1941 集成多业务路由器 (ISR)。

所用的交换机是采用 Cisco IOS Release 15.0(2)（lanbasek9 映像）的 Cisco Catalyst 2960 系列。

也可使用其他路由器、交换机以及 Cisco IOS 版本。

根据型号以及 Cisco IOS 版本不同，可用命令和产生的输出可能与实验显示的不一样。

请参考本实验末尾的“路由器接口摘要表”以了解正确的接口标识符。

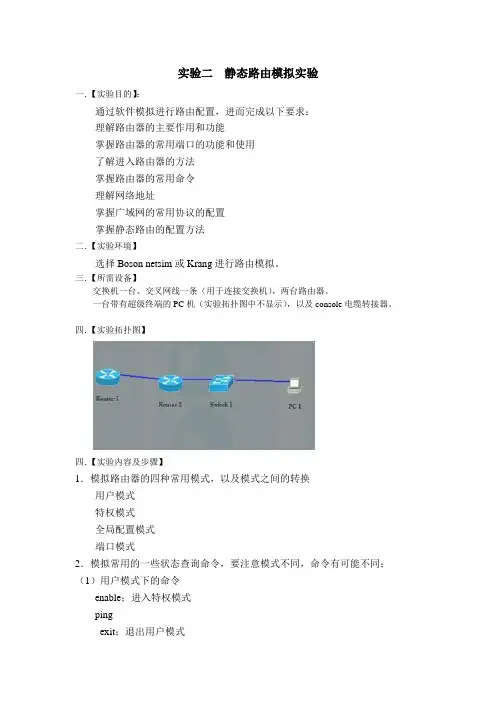

实验二静态路由模拟实验一．【实验目的】：通过软件模拟进行路由配置，进而完成以下要求：理解路由器的主要作用和功能掌握路由器的常用端口的功能和使用了解进入路由器的方法掌握路由器的常用命令理解网络地址掌握广域网的常用协议的配置掌握静态路由的配置方法二．【实验环境】选择Boson netsim或Krang进行路由模拟。

三．【所需设备】交换机一台、交叉网线一条（用于连接交换机），两台路由器。

一台带有超级终端的PC机（实验拓扑图中不显示），以及console电缆转接器。

四．【实验拓扑图】四．【实验内容及步骤】1．模拟路由器的四种常用模式，以及模式之间的转换用户模式特权模式全局配置模式端口模式2．模拟常用的一些状态查询命令，要注意模式不同，命令有可能不同；（1）用户模式下的命令enable；进入特权模式pingexit；退出用户模式（2）特权模式下的常用的状态查询命令show ip route查看路由器的路由配置情况3．模拟路由器的基本配置过程：（1）按拓扑结构图给路由器命名//以Router1为例命令：Router# config t //“config terminal”的简写，进入全局配置模式Router(config)# hostname Router1 // 把该路由器命名为Router1（2）路由器的IP配置（其中包括以太网口配置和串口的配置）命令：Router(config-if)# ip address <ip address> <subnet mask>（3）配置以太网口：//以Router2为例命令：Router2# config tRouter2(config)# int e 0/0 // 如果是快速以太网口则输入：int f0 Router2(config-if)# ip address 192.168.3.1 255.255.255.0 //配置以太网口Router2(config-if)# no shut // 启用该以太网口（4）配置串行DCE：//以Router2为例，并且还要配置s1 命令：Rouer2 # config tRouter2(config)# int e 0/0Router2(config-if)# ip address 192.168.2.1 255.255.255.0Router2(config-if)# no shut // 启用该串行口（5）配置串行DTE：// 以Router1为例命令：Rouer1 # config tRouter1(config)# int e 0/0Router1(config-if)# ip address 192.168.2.1 255.255.255.04．模拟配置静态路由配置命令：ip route network mask <interface | next-hop address>示例：Router1(config)# ip route 192.168.3.0 255.255.255.0 192.168.2.1 其中，目标网络是192.168.3.0，对应掩码是255.255.255.0，下一跳地址是192.168.2.1注：next-hop 为对方直接端口IP，查看路由表命令：Router# show ip route 5．模拟验证（1）ping命令命令：Router# ping <ip address> 分别从路由器和主机上使用ping命令路由器间互ping：✧Router1 <——> Router2✧Router2 <——> Router3✧Router1 <——> Router3（2）查看路由表命令：Router# show ip route五．【实验小结】1．在动手编程之前，请设计实验的网络拓扑结构。
