飞机机型舱位载量分析.doc

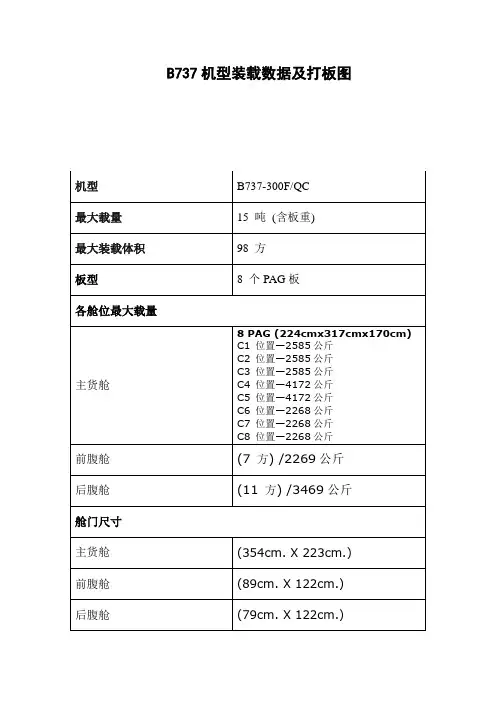

波音空客舱门尺寸装载数据(客机）波音（BOEING）系列常见机型（B737/B757// B767/ B777/B747/ B747-F）B737机型信息B737系列机型舱门尺寸(宽*高)CM：前舱： 86*122；后舱: 89*122 ;备注：B737系列机型属于窄体机，无散舱，不接托盘货,货物单件毛重不能超过80KGS货舱总容积(M3)：30-40CBM货物业务载量： 2-3 TONSB757机型信息B737系列机型舱门尺寸(宽*高)CM：前舱： 108*140；后舱: 112*140; 散舱: 81*122备注：B757系列机型限制不接托盘货。

货舱总容积(M3)：50-68CBM货物载量： 5－7TONSB767机型信息 (KQ)B767系列机型舱门尺寸(宽*高)CM：前舱： 340*170；后舱: 178*170; 散舱: 96*110备注：板尺寸：314*2.44 ；货物高度要控制在1.6M。

货舱总容积(M3)：100-110CBM货物载量：15TONS波音777-200舱位前舱后舱散舱舱门尺寸CM 269×170 269×170 91×114最大载量KG 30617 22226 4082可利用体积CU.M 126.97 96.36 21.18板箱装载情况 6板 8箱可进长5米,宽0.4米物体说明可容纳长3米,宽2米,高1.6米的物体B747机型信息(JI/AF/CA3208/NW)B747系列分为：B747-200/ B747-300/ B747-400(F)B747系列机型舱门尺寸(宽*高)CM：主舱：304*340 ；前舱： 168*264；后舱: 168*264 ; 散舱:112*119乘客座位数：B747-200 350个；B747-300 416个 ; B747-400 500个货舱总容积(M3)： B747-200 170 M3 ； B747-300175M3； B747-400 120 M3货物载量： B747-200 60 TONS ； B747-400 120 TONS航班可以装的板箱数量：B747-200：7板(块) / 9箱(个)B747-300：15板(块) / 2箱(个)B747-400：7板(块) / 16箱(个)板箱尺寸(长*宽)：P6P板：244*318(CM)P1P板：224*318(CM)DPE箱：143*106(CM)限重600KG (KQ)AKE/AVE箱：155*147CM (MH/CZ) （B波音系列尺寸为：155*163(CM)）相关说明:该系列200座以下客机都是窄体单通道飞机(客舱中间只有一个通道),有两个散装舱(前舱和后舱),不能装板装箱; 该系列200座以上客机为宽体飞机,有三个货舱(前舱,后舱,散舱),可以装板装箱。

飞机机型舱位载量分析介绍空客机型：1．按机身尺寸分：（1）窄体飞机：指机身宽度约为3米，舱内只有一条通道，一般只能在下舱内装载包装尺寸较小的散件货。

如MD-80、MD-90、A318 319 320 321 B707 717 727 737 757等。

（2）宽体飞机：指机身宽度不小于 4.72 米，舱内有两道通道，下舱可装机载集装箱。

如B767、B777、B747、MD-11、A300、A310、A330、A340、A380。

2．按机舱载货方式分：（1）全货机：全部机是指机舱全都用于装载货物的飞机。

全货机一般为宽体飞机，主舱可装载大型集装箱。

目前世界上最大的全货机装载量达250 吨，通常的商用大型全货机载重量在100 吨左右。

（2）客货两用机：即普通客机，上舱（主舱）用于载客，下舱（腹舱）用于载货。

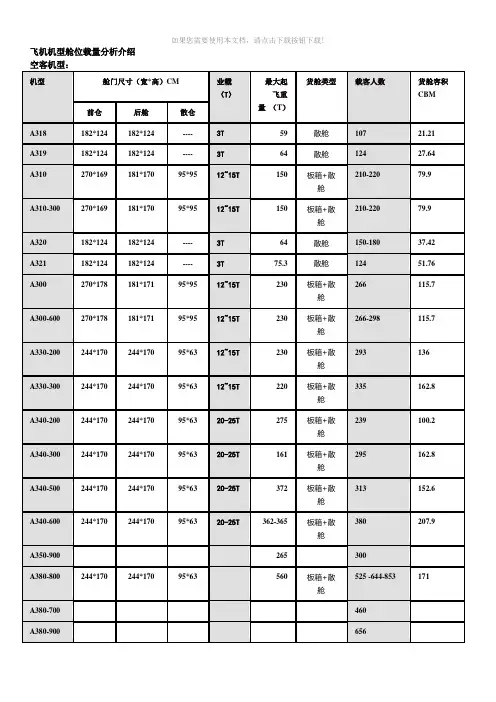

此外，客货两用机还有两种机型：3.按制造商分类：空中客车和波音空中客车：是由欧洲空中客车工业公司研制和生产的飞机空客主要机型有： A300-600F，A320系列（包含了A319)，A330，A340, A380各机型舱位情况空客（AIR BUS）系列常见机型（A319/A320/A300/A330/A340/A380）A319 A320 A321 窄体多为客机货物载量：3Tons尺寸限制：不收托盘货，纸箱尺寸80*80*80cm 单件重不超过80KGA300-200机型(TG) 宽体多为客机舱门(宽*高)CM：前舱：270*178 ；后舱: 181*171 ;散舱: 95*95A300系列分为：A300-600乘客座位数：266个；货舱总容积(M3)：115.7M3货物载量：13.76Tons航班可以装的板箱数量：4板(块)/22箱(个)最遠航程（公里）: 3,519 最大持續時間（小時:分鐘）: 4:22 ；巡航速度（公里/小時）: 840A330（MH）系列分为：A330-200 、A330-300货物载量：15-20Tons 客机；60-80Tons 货机舱门尺寸(宽*高)CM：A330-200机型：前舱：244*170 ；后舱: 244*170 ; 散舱: 95*106A330-300机型前舱：244*170 ；后舱: 244*170 ; 散舱: 95*63乘客座位数：A330-200 / 293个；A330-300/335个货舱总容积(M3)：A330-200 136 M3 ；A330-300 161.4M3货物载量：13.76Tons 可装板箱数量：A330-200：6板(块) / 19箱(个)A330-300：11板(块) / 32箱(个)A330-200机型：最遠航程（公里）: 10,303，最大持續時間（小時:分鐘）: 11:59 巡航速度（公里/小時）: 883 A330-300机型：最遠航程（公里): 7,582；最大持續時間（小時:分鐘）: 8:51 巡航速度（公里/小時）: 883A340系列分为：A340-200、A340-300、A340-500、A340-600(宽*高)CM：前舱：244*170 ；后舱: 244*170 ; 散舱: 95*63乘客座位数：A330-200 293个；A330-300 335个货舱总容积(M3)：A330-200 136 M3 ；A330-300 161.4M3货物载量：13.76Tons 可装板箱数量：A340-200：6板(块) 19箱(个)A340-300：11板(块) 33箱(个)A340-500：10板(块) 31箱(个)A340-600：14板(块) 43箱(个)货物载量：15-20Tons 客机；90Tons 货机A380：客机：30-40Tons货机：150Tons根据板型的不同，一般的宽体客货机最大尺寸为：318*224*163CM窄体机尺寸一般为：170X83X80CM 某些为85*85*85cm波音（BOEING）系列常见机型（B737/B757// B767/ B777/ B747/ B747-F）B737系列机型舱门尺寸(宽*高)CM：前舱：86*122；后舱: 89*122 ;备注：B737系列机型属于窄体机，无散舱，不接托盘货,货物单件毛重不能超过80KGS货舱总容积(M3)：30-40CBM 货物业务载量：2-3 TONSB757系列机型舱门尺寸(宽*高)CM：前舱：108*140；后舱: 112*140; 散舱: 81*122备注：B757系列机型限制不接托盘货。

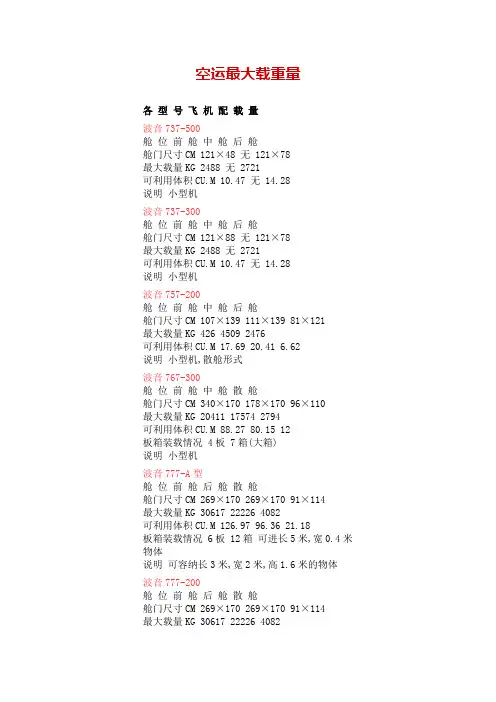

空运最大载重量各型号飞机配载量波音737-500舱位前舱中舱后舱舱门尺寸CM 121×48 无121×78最大载量KG 2488 无 2721可利用体积CU.M 10.47 无 14.28说明小型机波音737-300舱位前舱中舱后舱舱门尺寸CM 121×88 无121×78最大载量KG 2488 无 2721可利用体积CU.M 10.47 无 14.28说明小型机波音757-200舱位前舱中舱后舱舱门尺寸CM 107×139 111×139 81×121最大载量KG 426 4509 2476可利用体积CU.M 17.69 20.41 6.62说明小型机,散舱形式波音767-300舱位前舱中舱散舱舱门尺寸CM 340×170 178×170 96×110最大载量KG 20411 17574 2794可利用体积CU.M 88.27 80.15 12板箱装载情况 4板 7箱(大箱)说明小型机波音777-A型舱位前舱后舱散舱舱门尺寸CM 269×170 269×170 91×114最大载量KG 30617 22226 4082可利用体积CU.M 126.97 96.36 21.18板箱装载情况 6板 12箱可进长5米,宽0.4米物体说明可容纳长3米,宽2米,高1.6米的物体波音777-200舱位前舱后舱散舱舱门尺寸CM 269×170 269×170 91×114最大载量KG 30617 22226 4082可利用体积CU.M 126.97 96.36 21.18板箱装载情况 6板 8箱可进长5米,宽0.4米物体说明可容纳长3米,宽2米,高1.6米的物体空中客车A320舱位前舱中舱后舱舱门尺寸CM 123×182 无123×182最大载量KG 3402 无 3607可利用体积CU.M 13.28 无 14.38说明空客A340前舱可装4板(板可换箱),后舱装8箱。
