单站验证测试规范

一、单站验证单验作为优化的前提，只有通过单验确定开通的站点可正常运行，才有后续的网格优化和性能提升。

1.1单验验收指标标准单站性能验证是否达标，可通过单站入网验证的标准进行判定。

对站点相关基站参数（经纬度等）、工程参数（CELL ID、频点等）、网优参数（基本参数、天线挂高、方向角等）进行检查，确保实际数据与规划数据一致。

采用商业终端，进行定点CQT和绕站DT测试，测试结果应满足各项指标的验收门限。

1.1.1注意事项（1）只能在100M带宽条件下开展测试，只能采用商业终端，前期已使用CPE设备完成单验的5G小区，测试指标低于更新后标准的均视为无效。

（2）好点、差点测试必须完成，同时满足可测试通过，中点测试可选完成。

1.1.2验收标准极好点、好点、中点和差点四类测试点的信道条件如下：●极好点：SS-RSRP≧-70dBm 且 SS-SINR≧25dB；●好点： -80dBm ≦ SS-RSRP < -70dBm 且 15dB ≦ SS-SINR < 25dB；●中点： -90dBm ≦ SS-RSRP < -80dBm 且 5dB ≦ SS-SINR < 15dB；●差点： -100dBm ≦ SS-RSRP < -90dBm 且 -5dB ≦ SS-SINR < 5dB。

表 1 定点CQT测试指标说明审核项目测试指标验收门限（商用终端）接入4G锚点连接建立成功率100% 5G连接建立成功率（gNB添加成功率）100%速率单用户平均下载速率好点>800Mbps中点>300Mbps差点>90Mbps 单用户平均上传速率好点>70Mbps中点>40Mbps审核项目测试指标验收门限（商用终端）差点>1Mbps时延单用户好点Ping包平均时延32Bytes小包：时延平均15ms，成功率大于99%；2000Bytes大包：时延平均17ms，成功率大于99%(仅统计RAN侧时延，需扣除传输链路和核心网侧时延）表 2 绕点DT测试指标说明审核项目测试指标验收门限（商用终端）覆盖单用户5G平均SS-RSRP覆盖仅测试，不设置验收门限单用户5G平均SS-SINR覆盖仅测试，不设置验收门限单用户5G平均CS-RSRP覆盖仅测试，不设置验收门限单用户5G平均CS-SINR覆盖仅测试，不设置验收门限单用户4G锚点平均RSRP覆盖仅测试，不设置验收门限单用户4G锚点平均SINR覆盖仅测试，不设置验收门限切换4G锚点切换成功率100%5G切换成功率（gNB变更成功率）100%保持4G锚点掉线率0% 4G锚点RRC重建比例0% 5G掉线率0%1.2测试前准备1.2.1 5G侧站点状态检查⏹5G侧告警确认登录UME网管，进入【FM告警管理】界面，在告警监控中查看站点当前告警，确认站点无告警。

单站验证的主要工作内容单站验证的主要工作内容包括：
1、站点告警状态核查：验证站点是否处于正常工作状态。

2、工程参数验证：验证站点工程的安装质量和参数设置，包括天线安装质量、站点参数配置、天线口功率测试、RRU 收光测试、光猫拨号验证等。

3、无线参数验证：验证无线传播参数，如天线挂高、经纬度、下倾角、方位角、外泄电平、邻区关系等。

4、测试前准备：进行单站验证前的准备工作，如确认设备状态、确认测试工具准备等。

5、定点业务性能验证：验证指定位置的业务性能，如上传和下载速率等。

6、路测覆盖验证：在基站周围进行路测，以验证基站的覆盖范围和质量。

7、问题分析与解决：在验证过程中发现问题后，需要进行问题分析和解决。

8、单站验收报告输出：在完成单站验证后，输出单站验收报告，报告中包含该站的各项验证结果和结论。

请注意，单站验证的具体内容和标准可能会因运营商和设备型号的不同而有所不同。

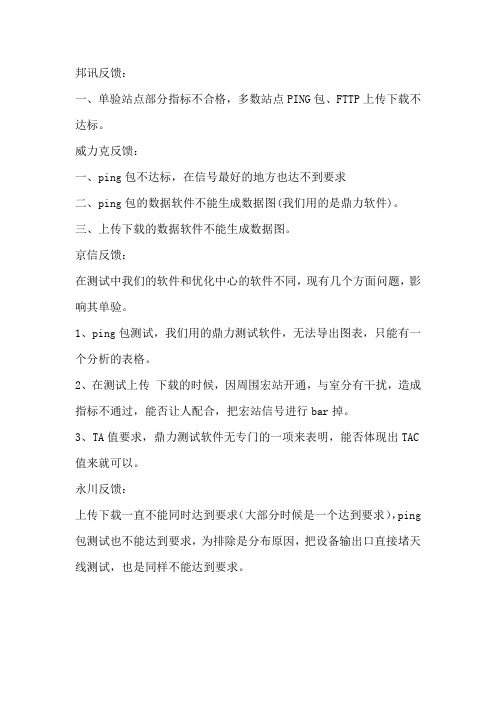

邦讯反馈：
一、单验站点部分指标不合格，多数站点PING包、FTTP上传下载不达标。

威力克反馈：
一、ping包不达标，在信号最好的地方也达不到要求
二、ping包的数据软件不能生成数据图(我们用的是鼎力软件)。

三、上传下载的数据软件不能生成数据图。

京信反馈：
在测试中我们的软件和优化中心的软件不同，现有几个方面问题，影响其单验。

1、ping包测试，我们用的鼎力测试软件，无法导出图表，只能有一个分析的表格。

2、在测试上传下载的时候，因周围宏站开通，与室分有干扰，造成指标不通过，能否让人配合，把宏站信号进行bar掉。

3、TA值要求，鼎力测试软件无专门的一项来表明，能否体现出TAC 值来就可以。

永川反馈：
上传下载一直不能同时达到要求（大部分时候是一个达到要求），ping 包测试也不能达到要求，为排除是分布原因，把设备输出口直接堵天线测试，也是同样不能达到要求。

1 总则1.1 概述无线网络只有通过实际网络质量的检查测试才能获得真正意义上的网络运行质量信息，才能了解用户对网络质量的真实感受。

通过DT测试和CQT测试在现场模拟用户行为，结合专业测试分析工具，是获取无线网络性能、发现无线网络问题的主要方法。

1.2 术语定义单站验证测试是验证在RF优化之前，新健站点各小区业务（覆盖、接入、吞吐量、切换等）是否正常。

DT（Driving Test）测试是使用测试设备沿指定的路线移动，进行不同类型的呼叫，记录测试数据，统计网络测试指标。

室内分布测试是针对室内站点位置的分布进行不同业务类型的化解，记录测试数据，统计网络测试指标；1.3 测试区域类型城区：包含市区和郊县（含县城和人口密集型乡镇）郊区：人口密度较低的行政村、远郊开发区、厂区及周边的卫星村镇高速公路：包含高速公路、国道、省道等重要公路1.4 测试人员及设备要求1.4.1 测试人员要求测试人员应熟悉LTE相关标准规范，熟悉DT/CQT测试设备及相关测试方法，具有相关测试经验并通过了中国移动组织的测评考试。

1.4.2 测试设备要求测试软件：华为 GENEX Probe 3.5测试终端：华为 LTE CPE B593/MIFIFTP服务器：推荐服务器（IP:211.140.13.6 用户名：ltetest 密码：zjtest456，端口：21）FTP下载软件：支持断点续传功能，支持多线程上传下载，推荐使用FileZilla客户端软件。

笔记本电脑：笔记本内存要求1G以上，硬盘120G以上，CPU 1.5Ghz以上，操作系统为WINDOWS XP SP2GPS:BU-353 usb接口1.5 测试范围1.5.1 测试区域要求,测试区域包含存在中国移动LTE网络站点覆盖的区域。

1.5.2 测试线路要求均匀覆盖测试区域内主要街道，并且尽量不重复；1.5.3 测试速度要求城区：在市区保持正常行驶速度30~40公里/小时；郊区：在市区保持正常行驶速度60~80公里/小时；高速公路：尽量保持在80公里/小时以上。

Nokia Siemens Networks Managed ServicesLTE单站验证指导书目录1.概述 (5)2.单站验证工作流程 (6)3.单站验证前准备工作 (8)3.1从eNodeB工程师获得配置数据 (8)3.2测试工程师准备工作 (8)4.测试工具 (9)5.测试内容与方法 (10)5.1基础信息和配置数据验证 (10)5.2定点功能性测试 (11)5.2.1测试目的 (11)5.2.2测试LOG命名规范 (11)5.2.3测试方法 (11)5.3DT测试 (11)5.3.1测试目的 (11)5.3.2测试LOG命名规范 (12)5.3.3测试方法 (12)6.评判标准 (13)7.常见问题 (14)7.1天馈接反或光纤接反 (14)7.2智能天线端口和8通道RRU对应关系 (16)7.3天线安装问题 (16)7.3.1案例一：天线方位角与规划不一致 (16)7.3.2案例二：天线打向遮挡物 (17)7.3.3邻区漏配（待截图） ......................................................... 错误!未定义书签。

7.3.4PING时延过大 (18)7.3.5TCP窗口问题导致速率过低（待截图） (18)表目录表 1 单站验证问题记录表 (7)表 2 单站验证测试工具列表 (9)表 3 基础信息和配置数据采集表 (10)表 4 单站验证评判标准 (13)图目录图 1 单站验证流程图 (6)图 2 天馈接反实例 (14)图 3 馈线接反示例图 (15)图 4 光纤接反示例图 (15)图 5 路侧图显示信号覆盖与天线不符 (16)图 6 问题站点天线照片 (17)图 7 错误小区天线示例图 (17)1. 概述单站验证是网络优化的基础性工作，其目的是保证站点各个小区的基本功能（接入、PING、FTP上传下载业务等）和信号覆盖正常，保证安装、参数配置等与规划方案一致，将有可能影响到后期优化的问题在前期解决，另外还可以熟悉优化区域内的站点位置、无线环境等信息，获取实际基础资料，为更高层次的优化打下良好基础。

目录实习单元1 概述 (1)实习单元2 OMC告警检查和处理 (3)2.1 告警检查 (3)2.2 规划信息核查 (3)2.3 结果处理方案 (4)实习单元3 基站天馈工程检查 (5)3.1 参数核查 (5)3.2 结果处理方案 (6)实习单元4 单站工作性能检查 (7)4.1 数据业务 (7)4.2 VOIP业务 (8)4.3 覆盖 (8)实习单元1概述单站验证（SSV）作为网络优化的前提，在网络交付过程中起到举足轻重的作用。

本文从OMC告警检查和处理、天馈工程检查、单站工作性能三方面阐述TD-LTE 单站验证的内容，旨在为外场单站验证工作提供帮助。

1实习单元2OMC告警检查和处理本部分内容均是从OMC网管侧进行检查。

前提是基站已经安装完成，站点已经开通。

时间是在站点交由网优之前进行，并根据检查结果对网络进行整改。

表《LTE单站验收报告-网管参数、告警验证_R3.0》由单站验证人员填写，并在最后进行签名。

2.1 告警检查1. 驻波比告警在后台网管检查各个小区的驻波比告警，有告警则在“是”一行表格中打“√”，无告警则在“否”一行表格中打“√”。

2. PA告警在后台网管检查RRU的PA告警，有告警则在“是”一行表格中根据实际情况填写过功率值或者欠功率值。

无告警则在“无”一行表格打“√”。

3. GPS告警在后台网管检查各个小区的GPS告警，有告警则在“是”一行表格中打“√”，无告警则在“否”一行表格中打“√”。

4. 其它告警将影响业务的其它告警填写在“是否存在影响业务的其它告警”的“是”一行表格中，如果无告警在“无”一行表格中打“√”。

2.2 规划信息核查1. eNB ID是否按规划配置检查网管实际配置的eNB ID是否与规划结果一致，如果一致则在“是”一行打“√”，如果不一致则在“否”一行填写实际的eNB ID。

2. Cell ID是否按规划配置检查网管实际配置的各个小区是否与规划结果一致，如果一致则在“是”一行打“√”，如果不一致则在“否”一行填写实际的Cell ID。

堪站与单站验证测试流程一、堪站准备工具：1)手持式GPS2)罗盘3)坡度测量仪4)相机5)纸，笔td天线确定：天线底下有9根线的一般是Td天线，堪站是要记录的参数：1)天线地址（具体位置比如什么什么地点楼顶塔在几楼上的小屋还要注明塔型，越详细越好）2)天线经纬度3)方位角4)机械下倾角5)天线型号6)预置电下倾7)拍照片（1+1+3+8），天线所处位置的出入口1张，天线整体1张，三个扇区方向3张，各个方向（45°间隔）8张记录完各项参数后，核对工参表，把工参表中与实际参数不一样的地方及时更改工参表，并通知后台更新工参表。

二、单站验证：1.测试出发前先核实测试设备是否带齐。

测试设备包括：笔记本电脑（装有测试软件的）、测试软件加密狗、GPS、车载逆变器、终端（测试手机、数据卡）2.测试人员到达现场之前要先于机房那边取得联系以确认待测试站点是否开通各小区状态是否正常，有无告警信息等。

检查和记录完天线的各项参数后，就开始单站验证测试流程，单站验证前一般要把测试设备的IMEI号告诉后台，并跟踪设备的信令流程，以便出现问题是及时准确处理：1、选择合适的测试地点，一般是在每个扇区正打方向100m处测试，保证测试点信号质量较佳，PCCPCH RSCP大于-80dBm、PCCPCH C/I大于3dB。

2、CS业务测试：每个扇区内主被叫拨打次数各为5次，每次通话保持20秒，间隔15秒再拨测。

完成各5次测试后，根据所有数据统计平均值得到网络性能指标。

3、PS业务测试：(1) PS业务先做附着，保持30秒，去附着后间隔15秒，重新附着，每个扇区附着5次。

(2)进行PDP激活，保持30秒，去激活后间隔15秒，重新激活，每个扇区激活5次。

(3) 所有测试点完成测试后，根据所有数据统计平均值得到网络性能指标。

4、FTP下载业务：PDP激活后，开始FTP下载业务测试，记录业务种类。

FTP分别上传或下载一个大文件（2M）（服务器待定），记录平均下载速率和中断次数。

网络工程检测验收标准一、单节点检测验收标准1.1环境、外观检测验收标准1、各设备的平面位置、机面朝向、机架相互距离应符合工程设计要求；各设备安装应端正牢固，机架设备安装必须按设计所要求的抗震加固措施进行加固,并符合有关的通信设备安装抗震设计规范。

2、各设备应完好无损，标志齐全、正确。

3、机架及有接地要求的各设备应做保护接地，保护接地应从接地汇集线上引入。

所有通信设备不得通过安装加固螺栓等与建筑钢筋相碰而形成电气连通。

接地线截面积符合设计要求。

4、各机房及主要节点设备均应接入UPS冗余稳压电源，直流48V,交流220V，电压变化范围应小于10%。

中心机房及各分机房的各节点设备的供电电源均应提供环路保护功能.1。

2单点硬件检测验收标准1、各设备加电24小时后运转正常，设备内风扇运转良好。

2、各交换机、路由器软件版本、内存大小、接口板符合功能需求，各端口类型、数量、状态符合功能需求，系统配置，包括主机名、端口地址、端口描述、口令加密、开启的服务等符合功能需求。

各模块具有冗余配置功能时，其备份功能符合功能需求。

3、各服务器配置,包括CPU类型及数量、总线配置、显卡配置、内存、外存、网络接口等符合功能需求。

各服务器操作系统及版本、补丁情况、安装的软件符合功能需求。

各服务器网络配置,包括主机名、IP地址、网络端口配置、路由配置等符合功能需求。

各服务器内的模块具有冗余配置时，其备份功能符合功能需求。

1.3单节点系统测试验收标准1、单点系统测试主要针对单点系统各项功能进行验证，必要时应进行功能所遵守的各种协议的一致性测试、功能完备性测试。

2、应通过现网配合测试。

3、交换机应可使用终端从路由器的控制端口或工作站远程连接等多种方式登录；若节点局域网存在几个网段或进行VLAN划分，测试各网段或VLAN之间的隔离性，不同网段或VLAN之间应不能进行监听.STP协议版本及配置应正确,确保无环路产生。

4、路由器应可使用终端从路由器的控制端口或Telnet、工作站远程连接等多种方式登录；路由配置文件应正确保存，各主要管理功能（SNMP、NTP、Syslog 等)均应开启；路由器配置的QoS符合业务需求。

单站验证测试方案一：测试注意事项1.测试出发前先核实测试设备是否带齐。

测试设备包括：笔记本电脑（装有测试软件的）、测试软件加密狗、GPS、车载逆变器、终端（测试手机、数据卡）2.测试人员到达现场之前要先于机房那边取得联系以确认待测试站点是否开通各小区状态是否正常。

3.测试开始之前测试人员应电话通知RNC工程师测试开始，RNC工程师根据要求进行相应的日志跟踪。

4.到达现场测试同时手动记录下站点的实测经纬度，回来后与工参经纬度作以对比确认准确度，如有错误的要及时发邮件给网优人员加以修改。

5.实测站点的RN C、LA C、R A C、NodeBID这些信息路测软件鼎立里面都会显示出来，回来后与网规所给的数据核查是否相同，如有不一致要及时发邮件告知项目负责人员。

6.小区的参数如MaxPower、PCCPCH发射功率、FPACH发射功率、DwPCH发射功率这些软件里面会显示出来，实测结果与网规给的数据核实查看是否一致。

7.站点天线挂高、方位角、预制电下倾、机械下倾角这些信息每队都会跟有塔工上站勘测记录，之后核实是否与网规规划数据一致。

8.测试场地的选择，要保证测试点信号质量较佳，PCCPCH RSCP＞-80dBm、PCCPCH C／I＞3dB。

9.PS业务测试（上传下载都要测，记录速率），覆盖测试（每个站每个扇区的覆盖图都要有），切换测试（同站切换、交叉扇区切换，要跑过切换点）10.测试结束后数据Long保存好，以备以后查阅。

二：测试流程1.CS业务测试：➢语音业务每个扇区主被叫拨打各5次，每次通话保持20秒，间隔15秒。

➢VP业务每个扇区主被叫拨打各5次，每次通话保持20秒，间隔15秒。

2. PS业务测试：➢PS业务先做附着（信令里面显示PDP Context accept），每个扇区附着5次，每次保持30秒，间隔15秒。

➢PDP激活（信令里面显示PDP Activation accept），每个扇区激活5次，每次保持30秒，间隔15秒。
